Transformator żywiczny TeoEco2 1000kVA 10kV / 420V
Dostępność: Dostępny w magazynie
Opis produktu
TeoEco2 1 000 kVA 10/0,42 kV
Moc 1 000 kVA, napięcia 10/0,42 kV, grupa połączeń Dyn5.
EcoDesign Tier 2, chłodzenie AN, wentylatory AF w standardzie.
Kupisz od ręki za 83 900 zł netto albo na zamówienie, z terminem 16 tygodni, za 77 188 zł netto.
Transformator żywiczny dla zakładów, centrów danych i obiektów użyteczności publicznej.
Transformator żywiczny dla zakładów, centrów danych i obiektów użyteczności publicznej. Po stronie nN daje 1 443 A przy 400 V, waży 2 560 kg i pracuje w klasie F1 (samogasnący) bez misy olejowej.
| Wariant zakupu | Cena (bez VAT) |
|---|---|
| Od ręki: | 83 900 zł netto |
| Na zamówienie, 16 tygodni: | 77 188 zł netto |
Cena od ręki jak dla wykonania 15,75/0,42 kV tej mocy w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.
Klasa C3-E3-F1, IP00Gwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa F1
Parametry z karty katalogowej
| Parametr (jednostka) | Wartość |
|---|---|
| Elektryczne | |
| Moc znamionowa (kVA) | 1 000 |
| Napięcie górne (kV) | 10 |
| Napięcie dolne (kV) | 0,42 |
| Grupa połączeń | Dyn5 |
| Napięcie zwarcia uk (%) | 6 |
| Regulacja napięcia po stronie SN (przełącznik zaczepów) | ±3 x 2,5 %, 7 położeń |
| Poziom izolacji GN Um / AC / LI (kV) | 12/28/75 |
| Poziom izolacji DN Um / AC (kV) | 1,1/8 |
| Prąd jałowy (%) | 0,35 |
| Straty, chłodzenie i hałas | |
| Straty jałowe P0 (W) | 1 395 |
| Straty obciążeniowe Pk przy 120 °C (W) | 9 000 |
| Chłodzenie | AN; wentylatory AF w standardzie |
| Ciśnienie akustyczne LpA przy chłodzeniu AN (dB(A)) | 49 |
| Moc akustyczna LwA przy chłodzeniu AN (dB(A)) | 63 |
| Mechaniczne | |
| Klasa izolacji, przyrost temperatury (K) | F, 100 |
| Klasa środowiskowa, klimatyczna, pożarowa | C3-E3-F1 |
| Wyładowania niezupełne (pC) | do 10 |
| Stopień ochrony, instalacja | IP00, wnętrzowa |
| Długość (mm) | 1 560 |
| Szerokość (mm) | 1 000 |
| Wysokość (mm) | 1 780 |
| Rozstaw kół (mm) | 820 |
| Masa całkowita (kg) | 2 560 |
| Gwarancja | 60 miesięcy |
| Numer karty katalogowej | 128-2025-49 |
Stacja Energeks z tym transformatorem
W kodzie stacji Energeks litera Z oznacza komorę transformatora suchego. ENG-B1000Z-10S20-LLPV-08-K to stacja kontenerowa z obudową KSW 2,96 x 4,56 m z korytarzem obsługi, masa obudowy 28 t. Rozdzielnica SN: L + L + P + T z wyłącznikiem, 20 kA/1 s, stało-powietrzna; pomiar po stronie SN (60/5 A). Kreator konfiguruje też stację bez obudowy do pomieszczenia klienta: ten sam układ aparatury, minimalne wymiary pomieszczenia w opisie przedmiotu zamówienia. Konfiguracja ENG-B1000Z-10S20-LLPV-08-K w kreatorze stacji.
Transport i pomieszczenie

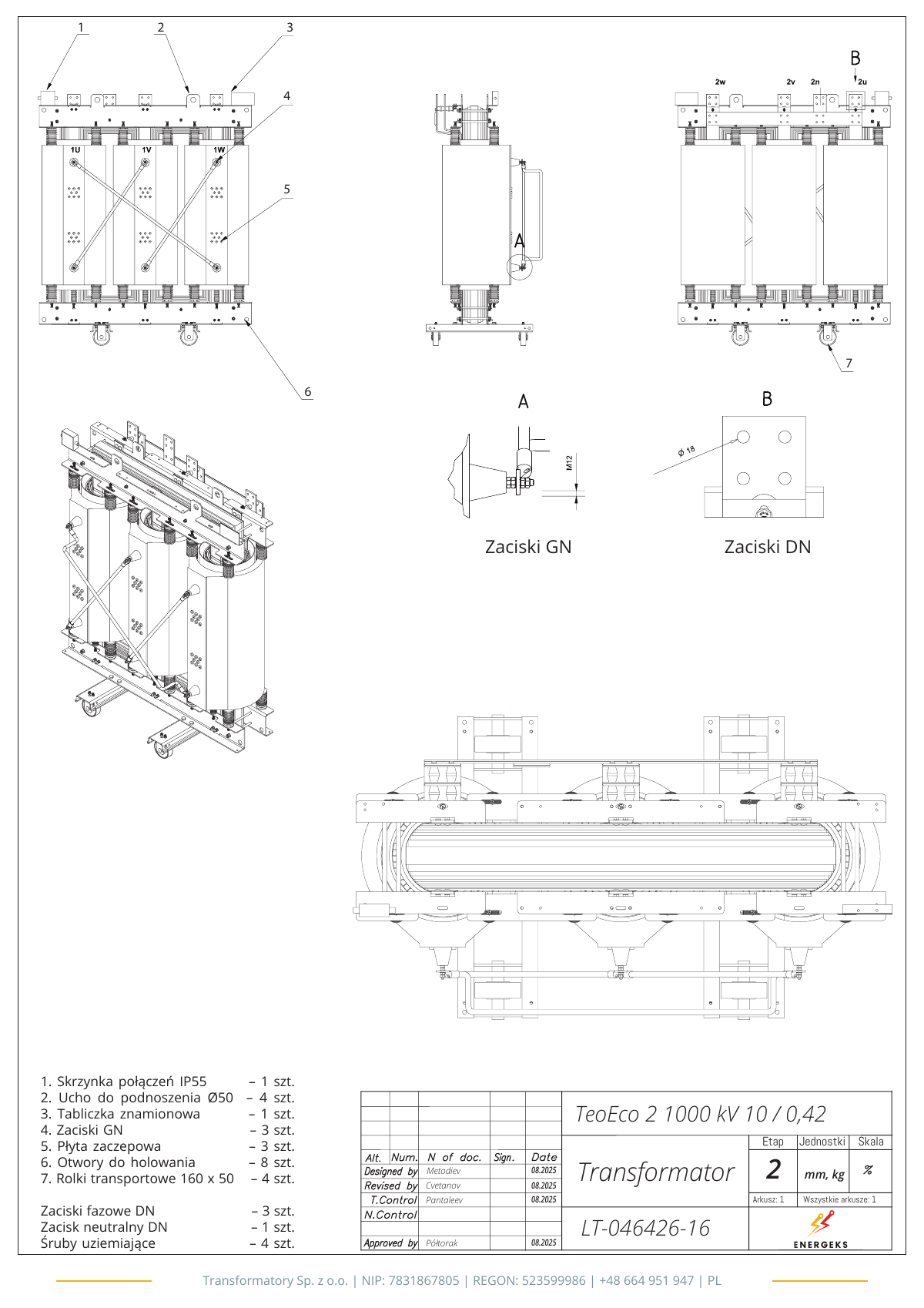

TeoEco2 1 000 kVA waży 2 560 kg i jeździ na 4 rolkach transportowych 160 x 50 mm w rozstawie 820 mm, przestawianych w dwu kierunkach. Na rolkę przypada 6,3 kN. Do podnoszenia służą 4 ucha Ø50, do przeciągania 8 otworów holowniczych (lista części na stronie 3 karty).
Rzut 1 560 x 1 000 mm (1,56 m²) stawiasz wprost na posadzce, bez misy pod spodem. Pomieszczenie potrzebuje wentylacji odprowadzającej 10 395 W strat przy pełnym obciążeniu; wentylatory AF są w standardzie. Wentylatory AF z jednostką sterującą ma w standardzie każdy TeoEco2, w każdym napięciu SN i z uzwojeniami Al albo Cu.
Prądy i zabezpieczenia w komorze transformatora suchego
1 443 A po stronie nN przy 400 V
| Wielkość (jednostka) | Przy 10/0,42 kV | W sieci 10/0,4 kV |
|---|---|---|
| Prąd znamionowy SN (A) | 57,7 | 57,7 |
| Prąd znamionowy nN (A) | 1 375 | 1 443 |
| Prąd zwarciowy na szynach nN Ik (kA) | 23,8 | |
| Prąd udarowy ip (kA) | 55 | |
| Wytrzymałość szyn nN Icw przez 1 s (kA) | 30 |
W stacji kontenerowej komora transformatora suchego (litera Z w kodzie stacji) sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma wyłącznik, bo przy prądzie 57,7 A po stronie 10 kV wkładka HH miałaby co najmniej 100 A. Rozdzielnica SN: L + L + P + T z wyłącznikiem, 20 kA/1 s, stało-powietrzna. Aparat główny nN to wyłącznik 1 600 A, pomiar po stronie SN z przekładnikami 60/5 A. W sieci 10 kV wystarcza aparatura 12 kV, a prąd po stronie SN rośnie do 57,7 A, więc przekładniki i wkładki są większe niż przy 15 kV. Napięcie 10 kV z zaczepami ±3 x 2,5 % pokrywa sieć od 9,25 do 10,75 kV.
W budynku: bez oleju, bez misy, z czujnikami w uzwojeniach
Uzwojenia aluminiowe TeoEco2 1 000 kVA są zalane próżniowo żywicą epoksydową, więc w pomieszczeniu nie ma misy olejowej ani odolejacza. Klasa F1 oznacza wykonanie samogasnące, klasy C3 i E3 pracę w wilgoci i kondensacji; karta dopuszcza otoczenie od -25 do +40 °C i wysokość do 1 000 m n.p.m.
W standardzie 3 czujniki PT100 w uzwojeniach nN, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją alarmów. Opcje z karty: łożyska antywibracyjne.
Koszt strat w eksploatacji
Straty roczne przy połowie obciążenia: 21 220 kWh, czyli 15 915 zł.
Straty jałowe 1 395 W i obciążeniowe 9 000 W przy 120 °C z karty 128-2025-49; niżej ich energia i koszt w roku.
| Obciążenie (%) | Energia strat (kWh/rok) | Koszt strat (zł/rok) |
|---|---|---|
| 30 | 15 460 | 11 595 |
| 50 | 21 220 | 15 915 |
| 75 | 32 470 | 24 353 |
Liczymy z karty: 1 395 W przez 8 760 h w roku i 9 000 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,22 % przy cos φ 0,9, transformator ma w okolicy 39 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.
Pytania klientów o tę moc
Jak kontrolowana jest temperatura uzwojeń TeoEco2 1 000 kVA?
W standardzie 3 czujniki PT100 w uzwojeniach, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją stanów alarmowych. Izolacja ma klasę F, a dopuszczalny przyrost temperatury to 100 K.
Jaki prąd płynie po stronie nN i SN transformatora 1 000 kVA?
Przy 420 V prąd znamionowy wynosi 1 375 A, w sieci 400 V 1 443 A. Po stronie SN przy 10 kV płynie 57,7 A, a w sieci 10 kV 57,7 A.
Dlaczego przy 1 000 kVA pole transformatorowe ma wyłącznik?
Przy prądzie 57,7 A po stronie 10 kV wkładka HH miałaby co najmniej 100 A, więc kreator stacji Energeks daje pole z wyłącznikiem i zabezpieczeniem nadprądowym. Rozdzielnica: L + L + P + T z wyłącznikiem, 20 kA/1 s, stało-powietrzna.
Jaki aparat główny nN przy 1 000 kVA?
Wyłącznik 1 600 A z zabezpieczeniem nadprądowym: prąd 1 443 A przy 400 V i zwarcie 23,8 kA na szynach wymagają aparatu z wyzwalaczem. Szyny nN mają Icw 30 kA przez 1 s.
Do pobrania
Karta katalogowa TeoEco2 1 000 kVA 10/0,42 kV
PDF, 3 strony, 1,7 MB
Katalog produktowy TeoEco2
PDF, 24 strony, 5,9 MB
Następny krok
+48 664 951 947info@energeks.com
Ofertę PDF z kartą katalogową, deklaracją CE i DTR dostajesz mailem; w zapytaniu podaj napięcie sieci, miejsce montażu i termin.
O serii TeoEco2
Konstrukcja i parametry techniczne serii TeoEco2
Rdzeń magnetyczny i obwód magnetyczny Sercem transformatora jest rdzeń wykonany z wysokogatunkowej, zimnowalcowanej blachy elektrotechnicznej o uporządkowanej strukturze ziaren (blacha krzemowa). Pakiety blach są izolowane obustronnie warstwą nieorganiczną, co skutecznie ogranicza straty wynikające z prądów wirowych. Rdzeń jest cięty i składany w technologii Step-Lap, co pozwala na minimalizację prądu jałowego oraz znaczną redukcję poziomu hałasu urządzenia. Cała konstrukcja stalowa jest zabezpieczona przed korozją, a system docisków gwarantuje stabilność mechaniczną nawet w przypadku wystąpienia zwarć zewnętrznych.
Uzwojenia Górnego Napięcia (GN) Cewki strony pierwotnej są wykonywane z przewodów aluminiowych w izolacji klasy F. Kluczowym etapem produkcji jest proces zalewania w autoklawach próżniowych przy użyciu żywicy epoksydowej z wypełniaczem kwarcowym i wodorotlenkiem glinu. Taka technologia gwarantuje doskonałą penetrację izolacji, eliminując pęcherzyki powietrza. Dzięki temu nasze transformatory charakteryzują się bardzo niskim poziomem wyładowań niezupełnych (Partial Discharge ≤ 10 pC), co przekłada się na długowieczność izolacji i bezawaryjną pracę przez dekady.
Uzwojenia Dolnego Napięcia (DN) Strona wtórna realizowana jest w technologii nawojowej z taśmy lub folii aluminiowej o pełnej szerokości cewki. Jako izolację międzyzwojową stosujemy materiał preimpregnowany żywicą (pre-preg), który po obróbce termicznej tworzy zwarty, jednolity blok o wysokiej wytrzymałości zwarciowej. Uzwojenie jest dodatkowo impregnowane ciśnieniowo żywicą, co zabezpiecza je przed wnikaniem wilgoci i czynnikami przemysłowymi.
Klasy klimatyczne i środowiskowe (C3-E3-F1) Seria TeoEco2 została zaprojektowana do pracy w trudnych warunkach. Urządzenia posiadają certyfikację klasy C3 (odporność klimatyczna do -25°C), E3 (odporność na silne zanieczyszczenia i kondensację wilgoci) oraz F1 (samogasnące, niska emisja toksycznych dymów). Dzięki temu transformatory mogą być bezpiecznie instalowane w obiektach o zaostrzonych rygorach przeciwpożarowych oraz w strefach przemysłowych o podwyższonym zapyleniu.
Wyposażenie i monitoring Każda jednostka standardowo wyposażona jest w układ monitorowania temperatury, składający się z czujników PT100 umieszczonych w fazach uzwojenia niskiego napięcia oraz cyfrowego przekaźnika zabezpieczeniowego (np. T-154). Umożliwia to ciągłą kontrolę stanu cieplnego urządzenia i sterowanie opcjonalnym układem wentylacji wymuszonej (AF), który pozwala na okresowe przeciążanie transformatora bez ryzyka uszkodzenia izolacji.
