Transformator żywiczny TeoEco2 1600kVA 10kV / 420V
Dostępność: Dostępny w magazynie
Opis produktu
TeoEco2 1 600 kVA 10/0,42 kV
Moc 1 600 kVA, napięcia 10/0,42 kV, grupa połączeń Dyn5.
EcoDesign Tier 2, chłodzenie AN, wentylatory AF w standardzie.
Kupisz od ręki za 116 400 zł netto albo na zamówienie, z terminem 16 tygodni, za 107 088 zł netto.
Transformator żywiczny dla zakładów, centrów danych i obiektów użyteczności publicznej.
Transformator żywiczny dla zakładów, centrów danych i obiektów użyteczności publicznej. Po stronie nN daje 2 309 A przy 400 V, waży 3 560 kg i pracuje w klasie F1 (samogasnący) bez misy olejowej.
| Wariant zakupu | Cena (bez VAT) |
|---|---|
| Od ręki: | 116 400 zł netto |
| Na zamówienie, 16 tygodni: | 107 088 zł netto |
Cena od ręki jak dla wykonania 15,75/0,42 kV tej mocy w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.
Klasa C3-E3-F1, IP00Gwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa F1
Parametry z karty katalogowej
| Parametr (jednostka) | Wartość |
|---|---|
| Elektryczne | |
| Moc znamionowa (kVA) | 1 600 |
| Napięcie górne (kV) | 10 |
| Napięcie dolne (kV) | 0,42 |
| Grupa połączeń | Dyn5 |
| Napięcie zwarcia uk (%) | 6 |
| Regulacja napięcia po stronie SN (przełącznik zaczepów) | ±3 x 2,5 %, 7 położeń |
| Poziom izolacji GN Um / AC / LI (kV) | 12/28/75 |
| Poziom izolacji DN Um / AC (kV) | 1,1/8 |
| Prąd jałowy (%) | 0,35 |
| Straty, chłodzenie i hałas | |
| Straty jałowe P0 (W) | 1 980 |
| Straty obciążeniowe Pk przy 120 °C (W) | 13 000 |
| Chłodzenie | AN; wentylatory AF w standardzie |
| Ciśnienie akustyczne LpA przy chłodzeniu AN (dB(A)) | 52 |
| Moc akustyczna LwA przy chłodzeniu AN (dB(A)) | 67 |
| Mechaniczne | |
| Klasa izolacji, przyrost temperatury (K) | F, 100 |
| Klasa środowiskowa, klimatyczna, pożarowa | C3-E3-F1 |
| Wyładowania niezupełne (pC) | do 10 |
| Stopień ochrony, instalacja | IP00, wnętrzowa |
| Długość (mm) | 1 695 |
| Szerokość (mm) | 1 000 |
| Wysokość (mm) | 2 100 |
| Rozstaw kół (mm) | 820 |
| Masa całkowita (kg) | 3 560 |
| Gwarancja | 60 miesięcy |
| Numer karty katalogowej | 148-2025-61 |
Stacja Energeks z tym transformatorem
W kodzie stacji Energeks litera Z oznacza komorę transformatora suchego. ENG-B1600Z-10S20-LLPV-08-K to stacja kontenerowa z obudową kontenerowa betonowa wielosegmentowa z korytarzem obsługi, rozwiązanie indywidualne według producenta obudowy. Rozdzielnica SN: L + L + P + T z wyłącznikiem, 20 kA/1 s, stało-powietrzna; pomiar po stronie SN (100/5 A). Kreator konfiguruje też stację bez obudowy do pomieszczenia klienta: ten sam układ aparatury, minimalne wymiary pomieszczenia w opisie przedmiotu zamówienia. Konfiguracja ENG-B1600Z-10S20-LLPV-08-K w kreatorze stacji.
Transport i pomieszczenie

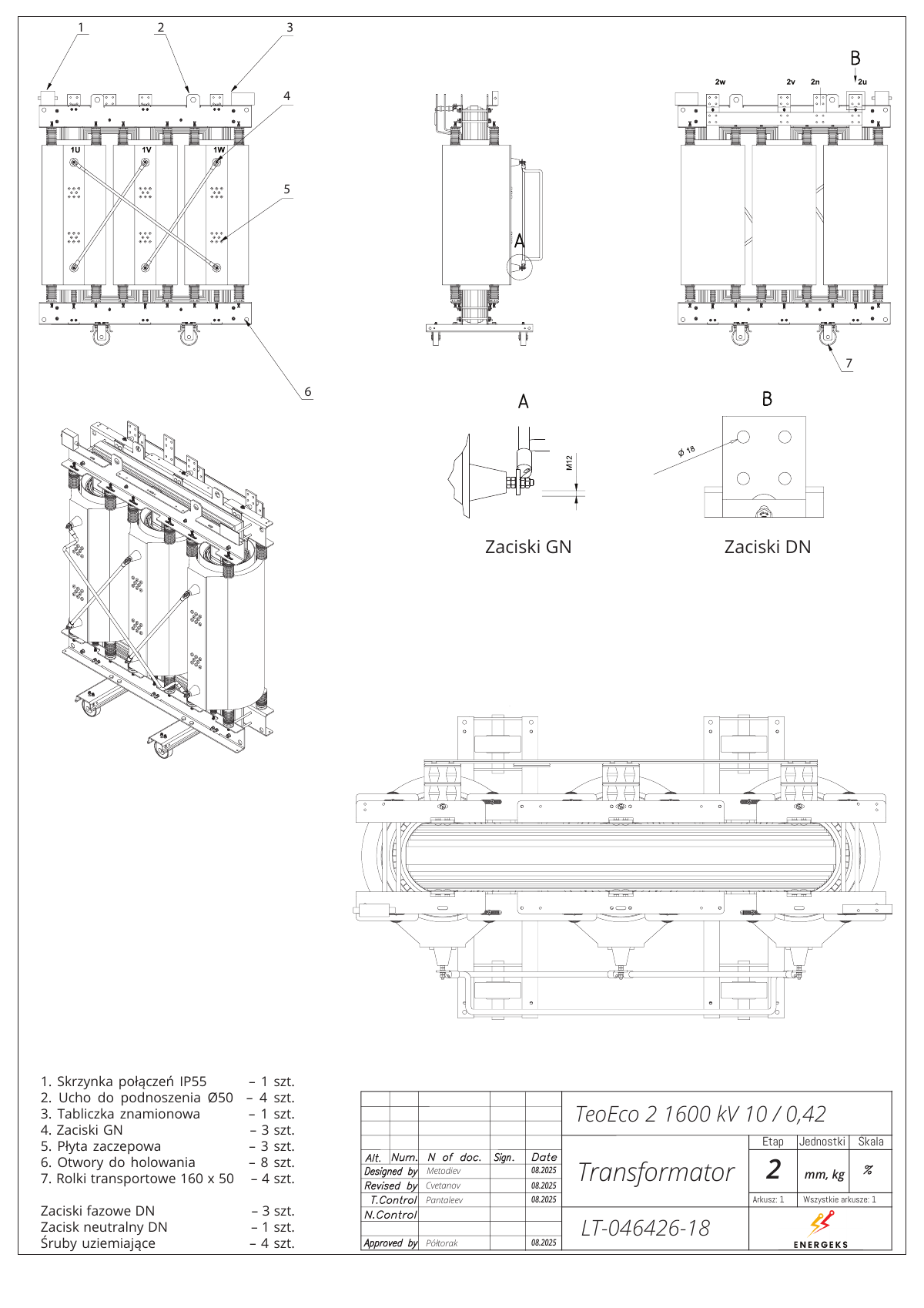

TeoEco2 1 600 kVA waży 3 560 kg i jeździ na 4 rolkach transportowych 160 x 50 mm w rozstawie 820 mm, przestawianych w dwu kierunkach. Na rolkę przypada 8,7 kN. Do podnoszenia służą 4 ucha Ø50, do przeciągania 8 otworów holowniczych (lista części na stronie 3 karty).
Rzut 1 695 x 1 000 mm (1,7 m²) stawiasz wprost na posadzce, bez misy pod spodem. Pomieszczenie potrzebuje wentylacji odprowadzającej 14 980 W strat przy pełnym obciążeniu; wentylatory AF są w standardzie. Wentylatory AF z jednostką sterującą ma w standardzie każdy TeoEco2, w każdym napięciu SN i z uzwojeniami Al albo Cu.
Prądy i zabezpieczenia w komorze transformatora suchego
2 309 A po stronie nN przy 400 V
| Wielkość (jednostka) | Przy 10/0,42 kV | W sieci 10/0,4 kV |
|---|---|---|
| Prąd znamionowy SN (A) | 92,4 | 92,4 |
| Prąd znamionowy nN (A) | 2 199 | 2 309 |
| Prąd zwarciowy na szynach nN Ik (kA) | 38,1 | |
| Prąd udarowy ip (kA) | 90 | |
| Wytrzymałość szyn nN Icw przez 1 s (kA) | 50 |
W stacji kontenerowej komora transformatora suchego (litera Z w kodzie stacji) sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma wyłącznik, bo przy prądzie 92,4 A po stronie 10 kV wkładka HH miałaby co najmniej 100 A. Rozdzielnica SN: L + L + P + T z wyłącznikiem, 20 kA/1 s, stało-powietrzna. Aparat główny nN to wyłącznik 2 500 A, pomiar po stronie SN z przekładnikami 100/5 A. W sieci 10 kV wystarcza aparatura 12 kV, a prąd po stronie SN rośnie do 92,4 A, więc przekładniki i wkładki są większe niż przy 15 kV. Napięcie 10 kV z zaczepami ±3 x 2,5 % pokrywa sieć od 9,25 do 10,75 kV.
W budynku: bez oleju, bez misy, z czujnikami w uzwojeniach
Uzwojenia aluminiowe TeoEco2 1 600 kVA są zalane próżniowo żywicą epoksydową, więc w pomieszczeniu nie ma misy olejowej ani odolejacza. Klasa F1 oznacza wykonanie samogasnące, klasy C3 i E3 pracę w wilgoci i kondensacji; karta dopuszcza otoczenie od -25 do +40 °C i wysokość do 1 000 m n.p.m.
W standardzie 3 czujniki PT100 w uzwojeniach nN, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją alarmów. Opcje z karty: łożyska antywibracyjne.
Koszt strat w eksploatacji
Straty roczne przy połowie obciążenia: 30 345 kWh, czyli 22 759 zł.
Straty jałowe 1 980 W i obciążeniowe 13 000 W przy 120 °C z karty 148-2025-61; niżej ich energia i koszt w roku.
| Obciążenie (%) | Energia strat (kWh/rok) | Koszt strat (zł/rok) |
|---|---|---|
| 30 | 22 025 | 16 519 |
| 50 | 30 345 | 22 759 |
| 75 | 46 595 | 34 946 |
Liczymy z karty: 1 980 W przez 8 760 h w roku i 13 000 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,3 % przy cos φ 0,9, transformator ma w okolicy 39 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.
Pytania klientów o tę moc
Jak kontrolowana jest temperatura uzwojeń TeoEco2 1 600 kVA?
W standardzie 3 czujniki PT100 w uzwojeniach, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją stanów alarmowych. Izolacja ma klasę F, a dopuszczalny przyrost temperatury to 100 K.
Jak ustawia się przekładnię 1 600 kVA do napięcia sieci?
Przełącznik zaczepów po stronie SN ma 7 położeń co 2,5 %, czyli ±3 x 2,5 % od 10 kV, i przestawia się go bez napięcia. Zakres pokrywa napięcia od 9,25 do 10,75 kV.
Czy TeoEco2 1 600 kVA potrzebuje misy olejowej?
Nie: uzwojenia są zalane próżniowo żywicą epoksydową i transformator nie ma oleju. Wystarczy posadzka przenosząca 3 560 kg na 4 rolkach w rozstawie 820 mm.
Gdzie można zainstalować TeoEco2 1 600 kVA?
Wewnątrz: w pomieszczeniu elektrycznym albo w komorze stacji, w otoczeniu od -25 do +40 °C i do 1 000 m n.p.m., w stopniu ochrony IP00. Obudowę ochronną o wyższym IP wyceniamy w ofercie.
Do pobrania
Karta katalogowa TeoEco2 1 600 kVA 10/0,42 kV
PDF, 3 strony, 1,7 MB
Katalog produktowy TeoEco2
PDF, 24 strony, 5,9 MB
Następny krok
+48 664 951 947info@energeks.com
Ofertę PDF z kartą katalogową, deklaracją CE i DTR dostajesz mailem; w zapytaniu podaj napięcie sieci, miejsce montażu i termin.
O serii TeoEco2
Konstrukcja i parametry techniczne serii TeoEco2
Rdzeń magnetyczny i obwód magnetyczny Sercem transformatora jest rdzeń wykonany z wysokogatunkowej, zimnowalcowanej blachy elektrotechnicznej o uporządkowanej strukturze ziaren (blacha krzemowa). Pakiety blach są izolowane obustronnie warstwą nieorganiczną, co skutecznie ogranicza straty wynikające z prądów wirowych. Rdzeń jest cięty i składany w technologii Step-Lap, co pozwala na minimalizację prądu jałowego oraz znaczną redukcję poziomu hałasu urządzenia. Cała konstrukcja stalowa jest zabezpieczona przed korozją, a system docisków gwarantuje stabilność mechaniczną nawet w przypadku wystąpienia zwarć zewnętrznych.
Uzwojenia Górnego Napięcia (GN) Cewki strony pierwotnej są wykonywane z przewodów aluminiowych w izolacji klasy F. Kluczowym etapem produkcji jest proces zalewania w autoklawach próżniowych przy użyciu żywicy epoksydowej z wypełniaczem kwarcowym i wodorotlenkiem glinu. Taka technologia gwarantuje doskonałą penetrację izolacji, eliminując pęcherzyki powietrza. Dzięki temu nasze transformatory charakteryzują się bardzo niskim poziomem wyładowań niezupełnych (Partial Discharge ≤ 10 pC), co przekłada się na długowieczność izolacji i bezawaryjną pracę przez dekady.
Uzwojenia Dolnego Napięcia (DN) Strona wtórna realizowana jest w technologii nawojowej z taśmy lub folii aluminiowej o pełnej szerokości cewki. Jako izolację międzyzwojową stosujemy materiał preimpregnowany żywicą (pre-preg), który po obróbce termicznej tworzy zwarty, jednolity blok o wysokiej wytrzymałości zwarciowej. Uzwojenie jest dodatkowo impregnowane ciśnieniowo żywicą, co zabezpiecza je przed wnikaniem wilgoci i czynnikami przemysłowymi.
Klasy klimatyczne i środowiskowe (C3-E3-F1) Seria TeoEco2 została zaprojektowana do pracy w trudnych warunkach. Urządzenia posiadają certyfikację klasy C3 (odporność klimatyczna do -25°C), E3 (odporność na silne zanieczyszczenia i kondensację wilgoci) oraz F1 (samogasnące, niska emisja toksycznych dymów). Dzięki temu transformatory mogą być bezpiecznie instalowane w obiektach o zaostrzonych rygorach przeciwpożarowych oraz w strefach przemysłowych o podwyższonym zapyleniu.
Wyposażenie i monitoring Każda jednostka standardowo wyposażona jest w układ monitorowania temperatury, składający się z czujników PT100 umieszczonych w fazach uzwojenia niskiego napięcia oraz cyfrowego przekaźnika zabezpieczeniowego (np. T-154). Umożliwia to ciągłą kontrolę stanu cieplnego urządzenia i sterowanie opcjonalnym układem wentylacji wymuszonej (AF), który pozwala na okresowe przeciążanie transformatora bez ryzyka uszkodzenia izolacji.
