Miedź i aluminium w uzwojeniach transformatora mają różne właściwości, ale o jakości urządzenia decyduje cały projekt. Sprawdź 4 fakty o stratach, trwałości, gabarytach i eksploatacji.

Na stole leżą dwie oferty.

W jednej ktoś deklaruje: miedź, więc premium.

W drugiej: aluminium, więc oszczędnie.

Obie brzmią pewnie.

Obie próbują wygrać Twoją uwagę jednym słowem.

I właśnie tu zaczyna się problem.

Bo w transformatorach jedno słowo bardzo rzadko mówi prawdę o całym urządzeniu.

Piszemy o tym, bo te wątpliwości wracają często w rozmowach z inwestorami, projektantami i wykonawcami. Za każdym razem widzimy ten sam mechanizm:

Materiał uzwojenia bywa sprzedawany jak ideologia, chociaż w praktyce liczy się projekt całego transformatora: jego straty, chłodzenie, wytrzymałość zwarciowa, sposób wyprowadzeń i jakość wykonania.

Obowiązujące wymagania efektywności w UE i USA nie każą wybierać z definicji miedzi albo aluminium. Wymuszają wynik techniczny. To zasadnicza różnica.

Pytanie miedź czy aluminium bywa źle postawione.

Lepsze pytanie brzmi: który projekt transformatora daje mi realny zysk techniczny, eksploatacyjny i ekonomiczny w mojej aplikacji?

Ten tekst jest dla osób, które nie chcą kupować sloganu.

Po lekturze będziesz umiał odróżnić właściwości materiału od marketingu producenta, zrozumiesz, kiedy miedź naprawdę ma sens, kiedy aluminium jest rozsądnym wyborem i jakie pytania zadać, żeby po drugiej stronie stołu zapadła cisza, a potem padło to najcenniejsze zdanie: tak, dokładnie o to chodzi.

W środku czeka Cię konkret.

Najpierw rozbroimy najczęstsze mity.

Potem przejdziemy przez fizykę materiałów, wpływ na sprawność i gabaryty, zachowanie przy zwarciach, kwestie połączeń i serwisu oraz to, jak czytać ofertę.

Na końcu damy Ci praktyczny filtr decyzyjny.

Czas czytania: ~ 8 minut

Od czego naprawdę zależy jakość uzwojeń transformatora?

Nie biegnij do szybkiego tak.

Najpierw nazwij grę.

W sporze o uzwojenia gra zwykle wygląda tak: miedź jest przedstawiana jako wybór ludzi rozsądnych, trwałych i profesjonalnych, a aluminium jako tańszy substytut.

Albo odwrotnie: aluminium jest pokazywane jako nowoczesne, lekkie i wystarczająco dobre, a miedź jako kosztowny relikt.

Obie narracje są wygodne sprzedażowo, bo upraszczają rzeczywistość do jednego symbolu.

Technika tak nie działa.

Producenci i normy oceniają transformator przez wynik całego projektu.

Liczą się straty jałowe i obciążeniowe, przyrost temperatury, izolacja, impedancja, wytrzymałość mechaniczna, sposób odprowadzania ciepła, zachowanie przy przeciążeniach oraz jakość połączeń.

Europejskie regulacje ecodesign dla transformatorów koncentrują się na minimalnych poziomach

Podobnie w Stanach Zjednoczonych DOE, czyli Department of Energy, zaostrza wymagania dotyczące efektywności energetycznej transformatorów, ale nie narzuca jednego słusznego materiału uzwojeń.

To ważny moment. Bo kiedy handlowiec zaczyna od materiału, a nie od parametrów strat, temperatury, klasy izolacji i warunków pracy, bardzo możliwe, że próbuje zamknąć rozmowę zanim zadasz niewygodne pytania. W negocjacjach to klasyczny skrót. W transformatorach także.

Prawda numer jeden: miedź przewodzi lepiej, ale to nie kończy sprawy

Tu nie ma sensu udawać, że różnic nie ma.

Miedź ma bardzo wysoką przewodność i stanowi punkt odniesienia dla skali IACS, czyli międzynarodowego standardu przewodności.

Dla wyżarzonej miedzi standard wynosi 100 % IACS.

Jednocześnie jej gęstość jest wysoka i wynosi około 8,89 g/cm3 według definicji używanej dla standardu IACS.

Aluminium przewodzi słabiej objętościowo, ale ma dużo niższą gęstość.

Aluminum Association wskazuje też rzecz, którą marketing miedziany niezbyt lubi powtarzać: aluminium daje około dwa razy większą przewodność na jednostkę masy niż miedź.

To dlatego od dekad jest preferowanym materiałem w wielu zastosowaniach przesyłowych i dystrybucyjnych.

I tu właśnie kończy się prosta opowieść, a zaczyna prawdziwe projektowanie.

Jeśli aluminium ma wyższą rezystywność, projektant kompensuje to większym przekrojem przewodnika.

Innymi słowy, nie porównuje się nagiego kawałka metalu do nagiego kawałka metalu, tylko dwa kompletne projekty uzwojeń.

Dlatego samo zdanie miedź ma mniejsze straty jest zbyt ubogie, by coś sensownie rozstrzygnąć.

Może mieć mniejsze straty przy tym samym przekroju, ale transformator nie jest konkursem na ten sam przekrój.

Jest konkursem na wynik całej konstrukcji.

Eaton wprost podkreśla, że powszechne przekonanie, jakoby transformator z miedzianymi uzwojeniami był z definicji bardziej sprawny, bardziej niezawodny albo mocniejszy zwarciowo, jest uproszczeniem i błędnym założeniem.

To trochę jak porównywanie dwóch samochodów tylko po materiale tłoków, bez pytania o silnik, chłodzenie, skrzynię i aerodynamikę.

Efektownie brzmi. Niewiele mówi.

Prawda numer dwa: sprawność nie siedzi w nazwie metalu, tylko w projekcie

W ostatnich latach wymagania efektywności stały się twardsze.

W UE obowiązuje rozporządzenie 2019/1783 zmieniające wcześniejsze wymagania ecodesign dla transformatorów, a Komisja Europejska wskazuje wprost, że regulacje te pchnęły rynek w stronę modeli o wyższej efektywności i niższych kosztach cyklu życia.

W USA DOE przyjęło nowe standardy dla transformatorów dystrybucyjnych, opublikowane w 2024 roku, z datą obowiązywania wymogów od 23 kwietnia 2029 roku.

Co z tego wynika praktycznie?

Że rynek jest coraz mniej tolerancyjny wobec transformatorów opartych na samym sloganie. Producent musi dowieźć parametry.

Jeśli projekt na aluminium spełnia wymagania strat i temperatury, to spełnia je naprawdę, a nie na niby. Jeśli projekt na miedzi ich nie domyka albo robi to kosztem nieuzasadnionego wzrostu ceny, sama obecność miedzi nie ratuje oferty.

I tu dochodzimy do miejsca, w którym często pęka marketingowa narracja.

Miedź nie jest automatyczną gwarancją lepszej efektywności całego transformatora.

Aluminium nie jest automatyczną gwarancją gorszej efektywności.

Efektywność jest skutkiem projektu elektromagnetycznego i cieplnego, doboru rdzenia, geometrii uzwojeń, sposobu chłodzenia i kontroli strat.

Gdy ktoś próbuje zamknąć rozmowę jednym słowem, warto spokojnie odpowiedzieć:

rozumiem, że chce Pan powiedzieć, iż sam materiał jest ważniejszy niż deklarowane straty obciążeniowe, straty jałowe i przyrost temperatury?

Bardzo często po takim pytaniu rozmowa robi się nagle bardziej rzeczowa.

Prawda numer trzy: miedź częściej wygrywa tam, gdzie liczy się kompaktowość i margines mechaniczny

Żeby nie popaść w drugą skrajność, trzeba uczciwie powiedzieć: miedź ma realne przewagi.

Dzięki wyższej przewodności objętościowej pozwala osiągać wymagany opór przy mniejszym przekroju niż aluminium. W wielu konstrukcjach przekłada się to na bardziej zwarte uzwojenia i łatwiejsze zmieszczenie projektu w ograniczonej przestrzeni.

Miedź ma też wysoką odporność mechaniczną i dobrą przewodność cieplną, co w praktyce bywa atutem w konstrukcjach, gdzie liczy się kompaktowość, duża gęstość mocy, wysoka sztywność mechaniczna lub specyficzne warunki zwarciowe.

Źródła branżowe akcentują te cechy, a nawet raport porównujący systemy szynoprzewodów wskazuje, że oczywistymi przewagami aluminium są niższy koszt początkowy i masa, natomiast miedź oferuje bardziej kompaktowe rozwiązania i większą mechaniczną odporność.

To nie znaczy, że każda miedź wygrywa z każdym aluminium.

To znaczy tylko tyle, że w pewnych warunkach projektowych miedź daje konstruktorowi większy komfort. Jeżeli transformator ma wejść w ciasną obudowę, pracować w trudniejszych warunkach termicznych albo inwestor priorytetowo traktuje minimalizację gabarytów, miedź często staje się mocnym kandydatem.

Tu prawda jest niewygodna dla obu stron sporu marketingowego.

Zwolennik miedzi nie może powiedzieć: zawsze lepsza.

Zwolennik aluminium nie może powiedzieć: różnicy nigdy nie ma.

Różnica bywa. Tylko trzeba ją umieć umiejscowić.

Prawda numer cztery: aluminium nie jest biedniejszym kuzynem, tylko materiałem, który wymaga uczciwego projektu

Najbardziej krzywdzący mit brzmi: aluminium to tylko cięcie kosztów.

Nie.

Aluminium jest pełnoprawnym materiałem inżynierskim, szeroko stosowanym w energetyce.

Jeżeli aluminium dostaje odpowiedni przekrój, dobrze rozwiązane połączenia, właściwą geometrię uzwojenia i stoi za nim sensowny reżim produkcyjny, może tworzyć transformator o bardzo dobrych parametrach użytkowych.

I właśnie tu warto zatrzymać się na chwilę.

Problemem nie jest aluminium samo w sobie.

Problemem bywa słaby projekt oparty na aluminium albo sposób, w jaki taki projekt próbuje się później sprzedać. Bo jeśli ktoś chce kupić aluminium w cenie aluminium, a jednocześnie oczekuje kompaktowości miedzi, jej marginesów konstrukcyjnych i psychologicznego komfortu słowa premium, to przestaje rozmawiać z fizyką, a zaczyna z własnym wyobrażeniem.

A fizyka pozostaje spokojna. Nie interesują jej etykiety. Interesują ją przekroje, straty, temperatura pracy, impedancja, sposób wyprowadzeń i wyniki badań.

To właśnie tam kończy się marketing, a zaczyna prawda o jakości transformatora.

Kiedy aluminium w transformatorze ma sens?

Tu rozmowa robi się naprawdę praktyczna.

Bo nawet najlepszy materiał można zepsuć słabym połączeniem.

Wokół aluminium od lat krąży reputacja materiału kapryśnego na zaciskach.

Część tej reputacji wyrasta z historii starych, źle prowadzonych aplikacji, ale część z realnej potrzeby właściwego podejścia do połączeń i terminacji.

Normy ANSI C119 obejmują testy dla złączy aluminium do aluminium, aluminium do miedzi oraz miedź do miedzi. NEMA przypomina też, że w przypadku przewodników z różnych metali należy stosować odpowiednie, certyfikowane złącza i właściwe procedury montażowe, a jakość terminacji powinna być zgodna z wymaganiami producenta osprzętu i sprzętu.

Innymi słowy, problem nie brzmi aluminium jest złe.

Problem brzmi: czy cały system połączeń jest zaprojektowany i wykonany tak, jak trzeba

To jest dokładnie to miejsce, w którym kupujący powinien przestać polować na szybkie tak, a zacząć szukać prawdziwego nie.

Zamiast pytać czy macie miedź,

lepiej zapytać: jak rozwiązaliście przejścia materiałowe, jakie złącza stosujecie, jakie są procedury momentów dokręcania, jak wygląda walidacja połączeń i jakie macie doświadczenia eksploatacyjne. Wtedy druga strona albo wejdzie w technikę, albo zostanie przy sloganie.

I już wiesz, z kim rozmawiasz.

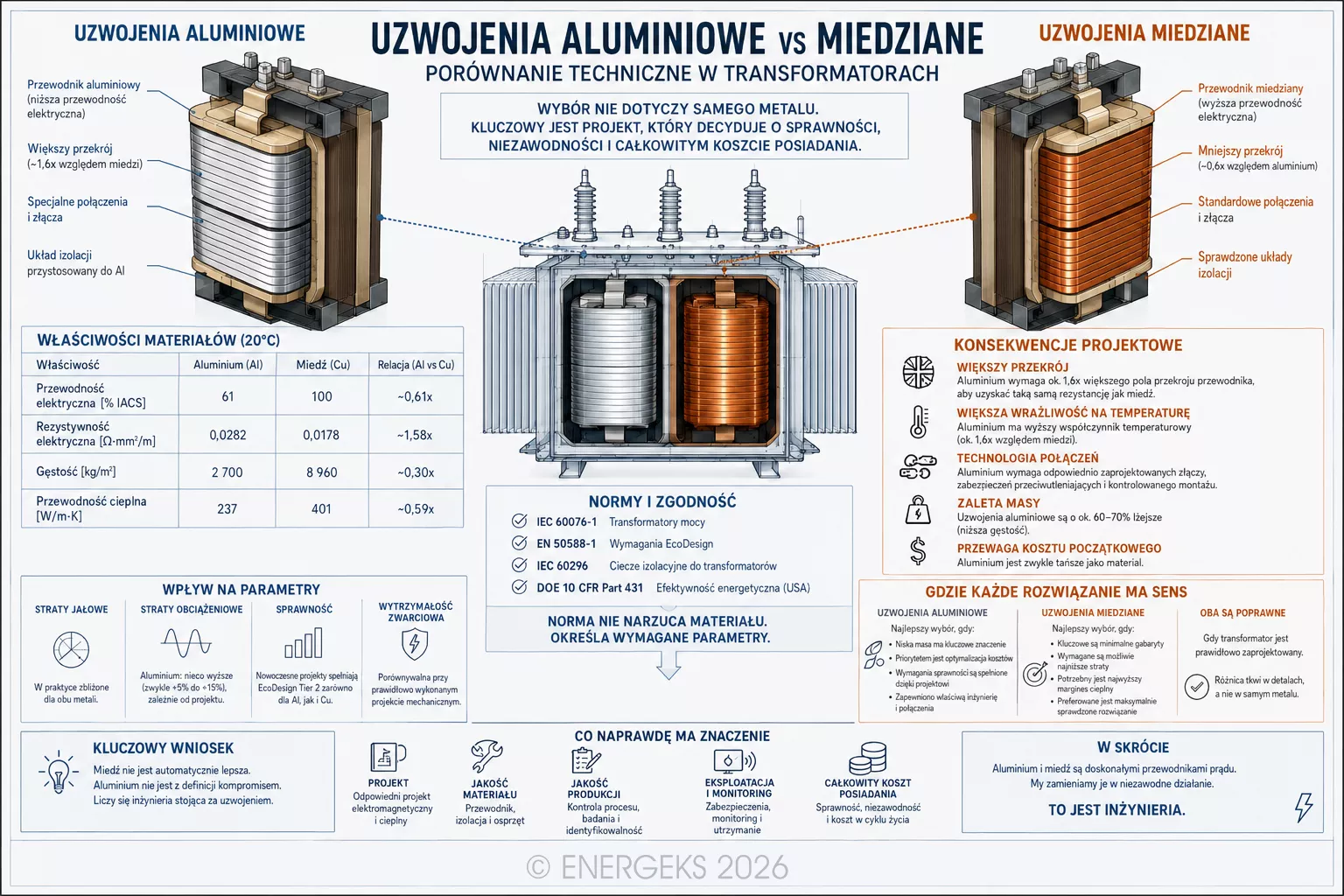

Infografika porządkuje najważniejsze kwestie, które wracają przy pytaniu: miedź czy aluminium w uzwojeniach transformatora. Pokazuje różnice w przewodności, przekroju, masie, stratach oraz wymaganiach projektowych, dzięki czemu łatwiej zrozumieć, od czego naprawdę zależy sprawność, trwałość i dobór transformatora do konkretnej aplikacji. To syntetyczne zestawienie dla osób, które szukają praktycznej odpowiedzi na pytania o uzwojenia miedziane i aluminiowe, straty jałowe i obciążeniowe, bezpieczeństwo eksploatacji oraz koszt całego cyklu życia.

Miedź czy aluminium w transformatorze, co jest lepsze?

Prawda nie leży po jednej stronie barykady.

Miedź rzeczywiście ma wyższą przewodność objętościową, zwykle pozwala projektować bardziej zwarte konstrukcje i często daje większy komfort tam, gdzie liczą się gabaryty, margines mechaniczny albo wymagające warunki pracy.

Aluminium z kolei od lat jest pełnoprawnym materiałem stosowanym w energetyce. Przy właściwie zaprojektowanym uzwojeniu, odpowiednich połączeniach i dobrze policzonej całości nie musi oznaczać ani niższej sprawności, ani niższej niezawodności.

Marketing zaczyna się w chwili, gdy z tej technicznej różnicy ktoś próbuje zrobić wojnę światopoglądową. W jednej wersji słyszymy, że tylko miedź jest profesjonalna. W drugiej, że aluminium jest zawsze tak samo dobre i nie ma sensu dopłacać. Obie narracje są wygodne.

Obie dobrze wyglądają w katalogu. I obie upraszczają temat do poziomu, który przestaje być użyteczny dla inwestora.

Dojrzała decyzja wygląda inaczej.

Jeśli kluczowe są kompaktowe gabaryty, określony zapas mechaniczny, specyficzna architektura uzwojenia albo ograniczona przestrzeń montażowa, miedź może być wyborem trafnym.

Jeśli priorytetem jest dobrze policzony koszt całkowity, rozsądna masa, odpowiednia efektywność i sprawdzona konstrukcja z poprawnie rozwiązanymi połączeniami, aluminium może być wyborem w pełni racjonalnym. Problem nie polega więc na tym, który materiał brzmi lepiej.

Problem polega na tym, czy ktoś ocenia transformator przez parametry i projekt, czy tylko przez etykietę.

Co jest ważniejsze w transformatorze niż sama miedź lub aluminium?

Najlepsze pytania zwykle nie brzmią efektownie.

Brzmią spokojnie i precyzyjnie.

Dlatego zamiast zaczynać rozmowę od samego materiału uzwojenia, lepiej zapytać o deklarowane straty jałowe i obciążeniowe, klasę izolacji, przyrost temperatury, impedancję zwarciową, gabaryty, masę, sposób wyprowadzeń, typ złączy oraz warunki gwarancji.

Warto też dopytać, jakie normy i testy potwierdzają dane rozwiązanie, a także co dokładnie daje miedź albo aluminium w tej konkretnej jednostce, nie w ogólnej prezentacji handlowej.

To właśnie tutaj bardzo szybko widać różnicę między techniką a opowieścią. Jeżeli po drugiej stronie pojawiają się liczby, zależności, dokumentacja i konkretne odpowiedzi, rozmowa stoi na solidnym gruncie. Jeżeli zamiast tego pojawia się głównie prestiż, emocja i skrót myślowy, najpewniej wchodzisz już nie w świat parametrów, lecz w świat marketingu.

I być może właśnie w tym miejscu kryje się najuczciwsza odpowiedź na całe pytanie o miedź i aluminium. Prawda nie tkwi w samym metalu. Tkwi w projekcie, dokumentacji, jakości wykonania i uczciwości rozmowy. Miedź i aluminium nie są bohaterami moralnej opowieści. Są narzędziami. Oba materiały mogą pracować bardzo dobrze. Oba mogą też zostać użyte źle.

Najdroższy błąd pojawia się wtedy, gdy ktoś rezygnuje z myślenia i kupuje narrację zamiast parametrów.

Czego możesz się spodziewać po nas

W transformatorach, podobnie jak w życiu, najwięcej zamieszania robią zwykle zbyt proste odpowiedzi.

W Energeks patrzymy na temat uzwojeń szerzej niż tylko przez pryzmat hasła miedź albo aluminium. Znacznie ważniejsze jest dla nas to, czy cały transformator został zaprojektowany odpowiedzialnie, spójnie i z myślą o stabilnej pracy przez długie lata.

Dlatego w przypadku transformatorów olejowych MarkoEco2 liczy się dla nas całość: hermetyczna konstrukcja, olej zgodny z IEC 60296, zgodność z EN 50588 1 i EN 60076 1, możliwości monitoringu oraz rozwiązania wspierające długą żywotność i ograniczenie strat.

To właśnie z takich decyzji powstaje urządzenie, które ma pracować spokojnie, stabilnie i bez niespodzianek.

Podobnie patrzymy na transformatory suche TeoEco2. Tu o jakości decyduje zdyscyplinowana inżynieria: zgodność z EcoDesign Tier 2, ograniczenie strat jałowych i obciążeniowych, bezpieczeństwo pożarowe klasy F1 oraz gotowość do realnych warunków pracy i współpracy z zabezpieczeniami. To sprzęt, który ma nie tylko dobrze wyglądać w ofercie, ale przede wszystkim dobrze odnaleźć się tam, gdzie liczy się pewność.

Oba typy transformatorów oferujemy w wariantach z uzwojeniami aluminiowymi i miedzianymi.

Czasem najlepszą odpowiedzią jest miedź, czasem aluminium, a czasem po prostu dobrze dobrany projekt. I to akurat jest całkiem dobra wiadomość.

W energetyce najwięcej nie kosztuje sam materiał.

Najwięcej kosztuje uproszczenie.

Dlatego warto negocjować z ofertą tak samo, jak negocjuje się dobre warunki współpracy.

Z nastawieniem na realny wzajemny zysk.

Ty dostajesz transformator, który robi swoją robotę przez lata.

Producent zyskuje klienta, który rozumie, za co płaci. I dopiero wtedy rozmowa naprawdę ma sens.

Źródła:

1. European Commission, Power Transformers, Ecodesign Requirements

2. U.S. Department of Energy, Distribution Transformers, 2024 final rule and compliance timeline

3. Eaton, Copper vs. Aluminum Conductor Information for Distribution Transformers
