Transformator żywiczny TeoEco2 400kVA 10kV / 420V
Dostępność: Dostępny w magazynie
Opis produktu
TeoEco2 400 kVA 10/0,42 kV
Moc 400 kVA, napięcia 10/0,42 kV, grupa połączeń Dyn5.
EcoDesign Tier 2, chłodzenie AN, wentylatory AF w standardzie.
Kupisz od ręki za 51 900 zł netto albo na zamówienie, z terminem 16 tygodni, za 47 748 zł netto.
Transformator żywiczny do komory stacji wnętrzowej i kontenerowej (litera Z w kodzie stacji Energeks).
Transformator żywiczny do komory stacji wnętrzowej i kontenerowej (litera Z w kodzie stacji Energeks). Prąd 577 A po stronie nN, napięcie zwarcia 6 %, LpA 45 dB(A), 3 czujniki PT100 w standardzie.
| Wariant zakupu | Cena (bez VAT) |
|---|---|
| Od ręki: | 51 900 zł netto |
| Na zamówienie, 16 tygodni: | 47 748 zł netto |
Cena od ręki jak dla wykonania 15,75/0,42 kV tej mocy w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.
Klasa C3-E3-F1, IP00Gwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa F1
Co TeoEco2 400 kVA ma w standardzie
TeoEco2 400 kVA stoi wprost na posadzce pomieszczenia elektrycznego albo w komorze stacji, w stopniu ochrony IP00, bez misy i bez odolejacza. Żywica epoksydowa daje klasę pożarową F1 (samogasnący), a klasy C3 i E3 pozwalają na pracę w wilgoci i kondensacji; temperatura otoczenia od -25 do +40 °C.
Temperaturę uzwojeń pilnują 3 czujniki PT100 i przekaźnik T-154 w skrzynce IP55; izolacja ma klasę F z przyrostem 100 K. Na życzenie dostarczamy: łożyska antywibracyjne.
Parametry z karty katalogowej
| Parametr (jednostka) | Wartość |
|---|---|
| Elektryczne | |
| Moc znamionowa (kVA) | 400 |
| Napięcie górne (kV) | 10 |
| Napięcie dolne (kV) | 0,42 |
| Grupa połączeń | Dyn5 |
| Napięcie zwarcia uk (%) | 6 |
| Regulacja napięcia po stronie SN (przełącznik zaczepów) | ±3 x 2,5 %, 7 położeń |
| Poziom izolacji GN Um / AC / LI (kV) | 12/28/75 |
| Poziom izolacji DN Um / AC (kV) | 1,1/8 |
| Prąd jałowy (%) | 0,4 |
| Straty, chłodzenie i hałas | |
| Straty jałowe P0 (W) | 675 |
| Straty obciążeniowe Pk przy 120 °C (W) | 4 500 |
| Chłodzenie | AN; wentylatory AF w standardzie |
| Ciśnienie akustyczne LpA przy chłodzeniu AN (dB(A)) | 45 |
| Moc akustyczna LwA przy chłodzeniu AN (dB(A)) | 59 |
| Mechaniczne | |
| Klasa izolacji, przyrost temperatury (K) | F, 100 |
| Klasa środowiskowa, klimatyczna, pożarowa | C3-E3-F1 |
| Wyładowania niezupełne (pC) | do 10 |
| Stopień ochrony, instalacja | IP00, wnętrzowa |
| Długość (mm) | 1 335 |
| Szerokość (mm) | 750 |
| Wysokość (mm) | 1 460 |
| Rozstaw kół (mm) | 670 |
| Masa całkowita (kg) | 1 360 |
| Gwarancja | 60 miesięcy |
| Numer karty katalogowej | 148-2025-46 |
Jak wstawić 400 kVA do pomieszczenia

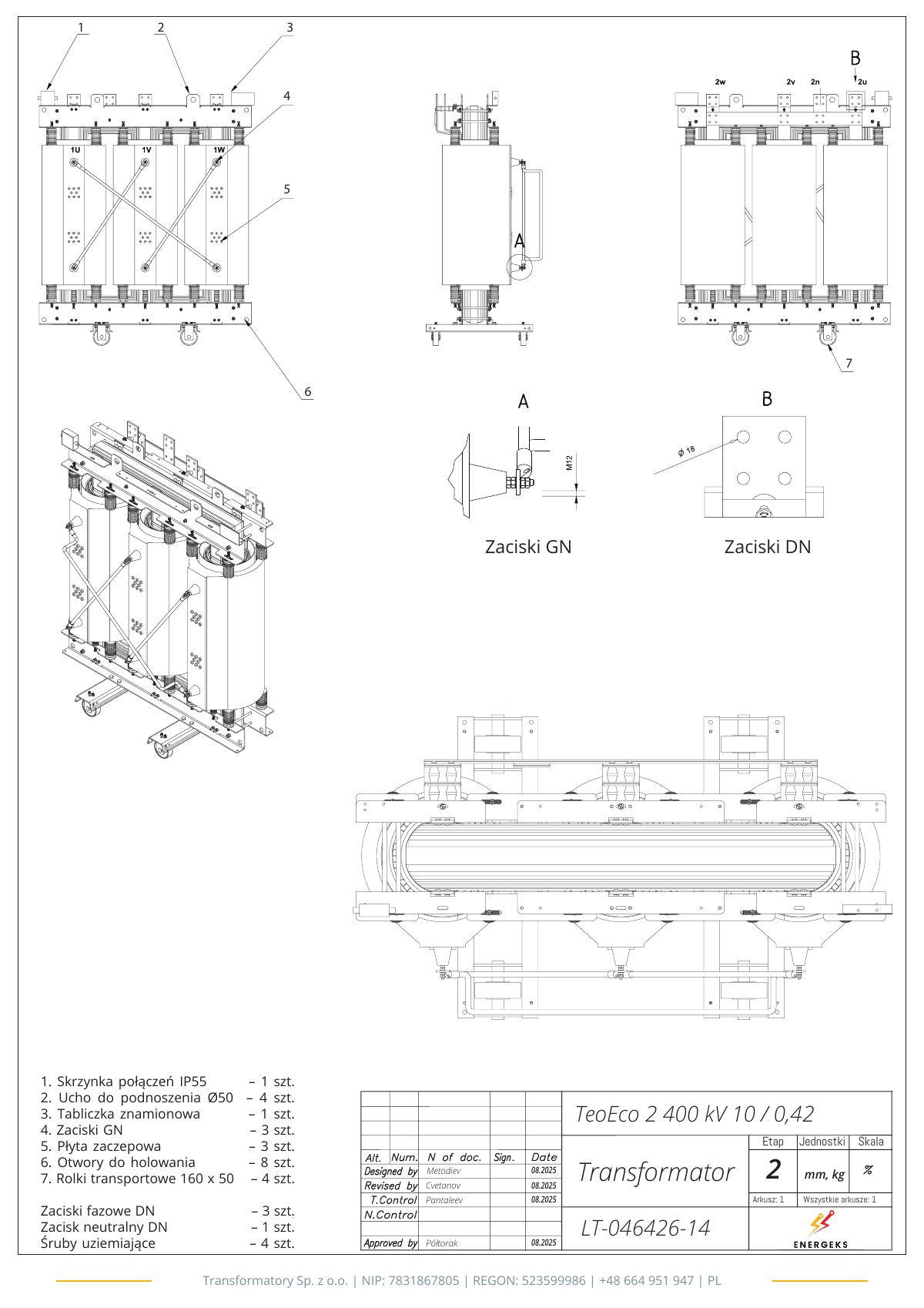

TeoEco2 400 kVA waży 1 360 kg i jeździ na 4 rolkach transportowych 160 x 50 mm w rozstawie 670 mm, przestawianych w dwu kierunkach. Na rolkę przypada 3,3 kN. Do podnoszenia służą 4 ucha Ø50, do przeciągania 8 otworów holowniczych (lista części na stronie 3 karty).
Rzut 1 335 x 750 mm (1 m²) stawiasz wprost na posadzce, bez misy pod spodem. Pomieszczenie potrzebuje wentylacji odprowadzającej 5 175 W strat przy pełnym obciążeniu; wentylatory AF są w standardzie. Wentylatory AF z jednostką sterującą ma w standardzie każdy TeoEco2, w każdym napięciu SN i z uzwojeniami Al albo Cu.
Jak 400 kVA pracuje w stacji Energeks
W kodzie stacji Energeks litera Z oznacza komorę transformatora suchego. ENG-B400Z-10S20-LLPT-08-K to stacja kontenerowa z obudową KSW 2,55 x 4,60 m z korytarzem obsługi, masa obudowy 23,7 t. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 20 kA/1 s, stało-powietrzna; pomiar po stronie SN (25/5 A). Kreator konfiguruje też stację bez obudowy do pomieszczenia klienta: ten sam układ aparatury, minimalne wymiary pomieszczenia w opisie przedmiotu zamówienia. Konfiguracja ENG-B400Z-10S20-LLPT-08-K w kreatorze stacji.
Prądy 400 kVA i aparaty w stacji
45 dB(A) ciśnienia akustycznego LpA przy chłodzeniu AN
| Wielkość (jednostka) | Przy 10/0,42 kV | W sieci 10/0,4 kV |
|---|---|---|
| Prąd znamionowy SN (A) | 23,1 | 23,1 |
| Prąd znamionowy nN (A) | 550 | 577 |
| Prąd zwarciowy na szynach nN Ik (kA) | 9,5 | |
| Prąd udarowy ip (kA) | 21 | |
| Wytrzymałość szyn nN Icw przez 1 s (kA) | 15 |
W stacji kontenerowej komora transformatora suchego (litera Z w kodzie stacji) sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma bezpieczniki, a wkładkę HH dobieramy z tabeli producenta rozdzielnicy dla prądu 23,1 A. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 20 kA/1 s, stało-powietrzna. Aparat główny nN to rozłącznik 800 A, pomiar po stronie SN z przekładnikami 25/5 A. W sieci 10 kV wystarcza aparatura 12 kV, a prąd po stronie SN rośnie do 23,1 A, więc przekładniki i wkładki są większe niż przy 15 kV. Napięcie 10 kV z zaczepami ±3 x 2,5 % pokrywa sieć od 9,25 do 10,75 kV.
Koszt strat w eksploatacji
Straty roczne przy połowie obciążenia: 10 413 kWh, czyli 7 810 zł.
Karta 148-2025-46 podaje straty jałowe 675 W i obciążeniowe 4 500 W przy 120 °C. Tak wygląda ich roczny rachunek przy trzech obciążeniach.
| Obciążenie (%) | Energia strat (kWh/rok) | Koszt strat (zł/rok) |
|---|---|---|
| 30 | 7 533 | 5 650 |
| 50 | 10 413 | 7 810 |
| 75 | 16 038 | 12 028 |
Liczymy z karty: 675 W przez 8 760 h w roku i 4 500 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,04 % przy cos φ 0,9, transformator ma w okolicy 39 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.
O co pytają przy 400 kVA
Gdzie można zainstalować TeoEco2 400 kVA?
Wewnątrz: w pomieszczeniu elektrycznym albo w komorze stacji, w otoczeniu od -25 do +40 °C i do 1 000 m n.p.m., w stopniu ochrony IP00. Obudowę ochronną o wyższym IP wyceniamy w ofercie.
Przy jakim obciążeniu 400 kVA pracuje najsprawniej?
W okolicy 39 %, gdy straty obciążeniowe zrównują się z jałowymi 675 W. Przy obciążeniu 50 % i cos φ 0,9 sprawność wynosi 99,01 %, przy pełnym 98,58 %.
Jak ustawia się przekładnię 400 kVA do napięcia sieci?
Przełącznik zaczepów po stronie SN ma 7 położeń co 2,5 %, czyli ±3 x 2,5 % od 10 kV, i przestawia się go bez napięcia. Zakres pokrywa napięcia od 9,25 do 10,75 kV.
Czy TeoEco2 400 kVA potrzebuje misy olejowej?
Nie: uzwojenia są zalane próżniowo żywicą epoksydową i transformator nie ma oleju. Wystarczy posadzka przenosząca 1 360 kg na 4 rolkach w rozstawie 670 mm.
Do pobrania
Karta katalogowa TeoEco2 400 kVA 10/0,42 kV
PDF, 3 strony, 1,7 MB
Katalog produktowy TeoEco2
PDF, 24 strony, 5,9 MB
Następny krok
+48 664 951 947info@energeks.com
W odpowiedzi dostajesz ofertę PDF z kartą katalogową, deklaracją CE i DTR; napisz, jakie masz napięcie sieci i gdzie stanie transformator.
O serii TeoEco2
Konstrukcja i parametry techniczne serii TeoEco2
Rdzeń magnetyczny i obwód magnetyczny Sercem transformatora jest rdzeń wykonany z wysokogatunkowej, zimnowalcowanej blachy elektrotechnicznej o uporządkowanej strukturze ziaren (blacha krzemowa). Pakiety blach są izolowane obustronnie warstwą nieorganiczną, co skutecznie ogranicza straty wynikające z prądów wirowych. Rdzeń jest cięty i składany w technologii Step-Lap, co pozwala na minimalizację prądu jałowego oraz znaczną redukcję poziomu hałasu urządzenia. Cała konstrukcja stalowa jest zabezpieczona przed korozją, a system docisków gwarantuje stabilność mechaniczną nawet w przypadku wystąpienia zwarć zewnętrznych.
Uzwojenia Górnego Napięcia (GN) Cewki strony pierwotnej są wykonywane z przewodów aluminiowych w izolacji klasy F. Kluczowym etapem produkcji jest proces zalewania w autoklawach próżniowych przy użyciu żywicy epoksydowej z wypełniaczem kwarcowym i wodorotlenkiem glinu. Taka technologia gwarantuje doskonałą penetrację izolacji, eliminując pęcherzyki powietrza. Dzięki temu nasze transformatory charakteryzują się bardzo niskim poziomem wyładowań niezupełnych (Partial Discharge ≤ 10 pC), co przekłada się na długowieczność izolacji i bezawaryjną pracę przez dekady.
Uzwojenia Dolnego Napięcia (DN) Strona wtórna realizowana jest w technologii nawojowej z taśmy lub folii aluminiowej o pełnej szerokości cewki. Jako izolację międzyzwojową stosujemy materiał preimpregnowany żywicą (pre-preg), który po obróbce termicznej tworzy zwarty, jednolity blok o wysokiej wytrzymałości zwarciowej. Uzwojenie jest dodatkowo impregnowane ciśnieniowo żywicą, co zabezpiecza je przed wnikaniem wilgoci i czynnikami przemysłowymi.
Klasy klimatyczne i środowiskowe (C3-E3-F1) Seria TeoEco2 została zaprojektowana do pracy w trudnych warunkach. Urządzenia posiadają certyfikację klasy C3 (odporność klimatyczna do -25°C), E3 (odporność na silne zanieczyszczenia i kondensację wilgoci) oraz F1 (samogasnące, niska emisja toksycznych dymów). Dzięki temu transformatory mogą być bezpiecznie instalowane w obiektach o zaostrzonych rygorach przeciwpożarowych oraz w strefach przemysłowych o podwyższonym zapyleniu.
Wyposażenie i monitoring Każda jednostka standardowo wyposażona jest w układ monitorowania temperatury, składający się z czujników PT100 umieszczonych w fazach uzwojenia niskiego napięcia oraz cyfrowego przekaźnika zabezpieczeniowego (np. T-154). Umożliwia to ciągłą kontrolę stanu cieplnego urządzenia i sterowanie opcjonalnym układem wentylacji wymuszonej (AF), który pozwala na okresowe przeciążanie transformatora bez ryzyka uszkodzenia izolacji.
