Transformator żywiczny TeoEco2 630kVA 10kV / 420V
Dostępność: Dostępny w magazynie
Opis produktu
TeoEco2 630 kVA 10/0,42 kV
Moc 630 kVA, napięcia 10/0,42 kV, grupa połączeń Dyn5.
EcoDesign Tier 2, chłodzenie AN, wentylatory AF w standardzie.
Kupisz od ręki za 65 100 zł netto albo na zamówienie, z terminem 16 tygodni, za 59 892 zł netto.
Transformator żywiczny do komory stacji wnętrzowej i kontenerowej (litera Z w kodzie stacji Energeks).
Transformator żywiczny do komory stacji wnętrzowej i kontenerowej (litera Z w kodzie stacji Energeks). Prąd 909 A po stronie nN, napięcie zwarcia 6 %, LpA 47 dB(A), 3 czujniki PT100 w standardzie.
| Wariant zakupu | Cena (bez VAT) |
|---|---|
| Od ręki: | 65 100 zł netto |
| Na zamówienie, 16 tygodni: | 59 892 zł netto |
Cena od ręki jak dla wykonania 15,75/0,42 kV tej mocy w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.
Klasa C3-E3-F1, IP00Gwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa F1
W budynku: bez oleju, bez misy, z czujnikami w uzwojeniach
Uzwojenia aluminiowe TeoEco2 630 kVA są zalane próżniowo żywicą epoksydową, więc w pomieszczeniu nie ma misy olejowej ani odolejacza. Klasa F1 oznacza wykonanie samogasnące, klasy C3 i E3 pracę w wilgoci i kondensacji; karta dopuszcza otoczenie od -25 do +40 °C i wysokość do 1 000 m n.p.m.
W standardzie 3 czujniki PT100 w uzwojeniach nN, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją alarmów. Opcje z karty: łożyska antywibracyjne.
Parametry z karty katalogowej
| Parametr (jednostka) | Wartość |
|---|---|
| Elektryczne | |
| Moc znamionowa (kVA) | 630 |
| Napięcie górne (kV) | 10 |
| Napięcie dolne (kV) | 0,42 |
| Grupa połączeń | Dyn5 |
| Napięcie zwarcia uk (%) | 6 |
| Regulacja napięcia po stronie SN (przełącznik zaczepów) | ±3 x 2,5 %, 7 położeń |
| Poziom izolacji GN Um / AC / LI (kV) | 12/28/75 |
| Poziom izolacji DN Um / AC (kV) | 1,1/8 |
| Prąd jałowy (%) | 0,4 |
| Straty, chłodzenie i hałas | |
| Straty jałowe P0 (W) | 990 |
| Straty obciążeniowe Pk przy 120 °C (W) | 7 100 |
| Chłodzenie | AN; wentylatory AF w standardzie |
| Ciśnienie akustyczne LpA przy chłodzeniu AN (dB(A)) | 47 |
| Moc akustyczna LwA przy chłodzeniu AN (dB(A)) | 61 |
| Mechaniczne | |
| Klasa izolacji, przyrost temperatury (K) | F, 100 |
| Klasa środowiskowa, klimatyczna, pożarowa | C3-E3-F1 |
| Wyładowania niezupełne (pC) | do 10 |
| Stopień ochrony, instalacja | IP00, wnętrzowa |
| Długość (mm) | 1 395 |
| Szerokość (mm) | 850 |
| Wysokość (mm) | 1 580 |
| Rozstaw kół (mm) | 670 |
| Masa całkowita (kg) | 1 690 |
| Gwarancja | 60 miesięcy |
| Numer karty katalogowej | 148-2025-47 |
Transport i pomieszczenie

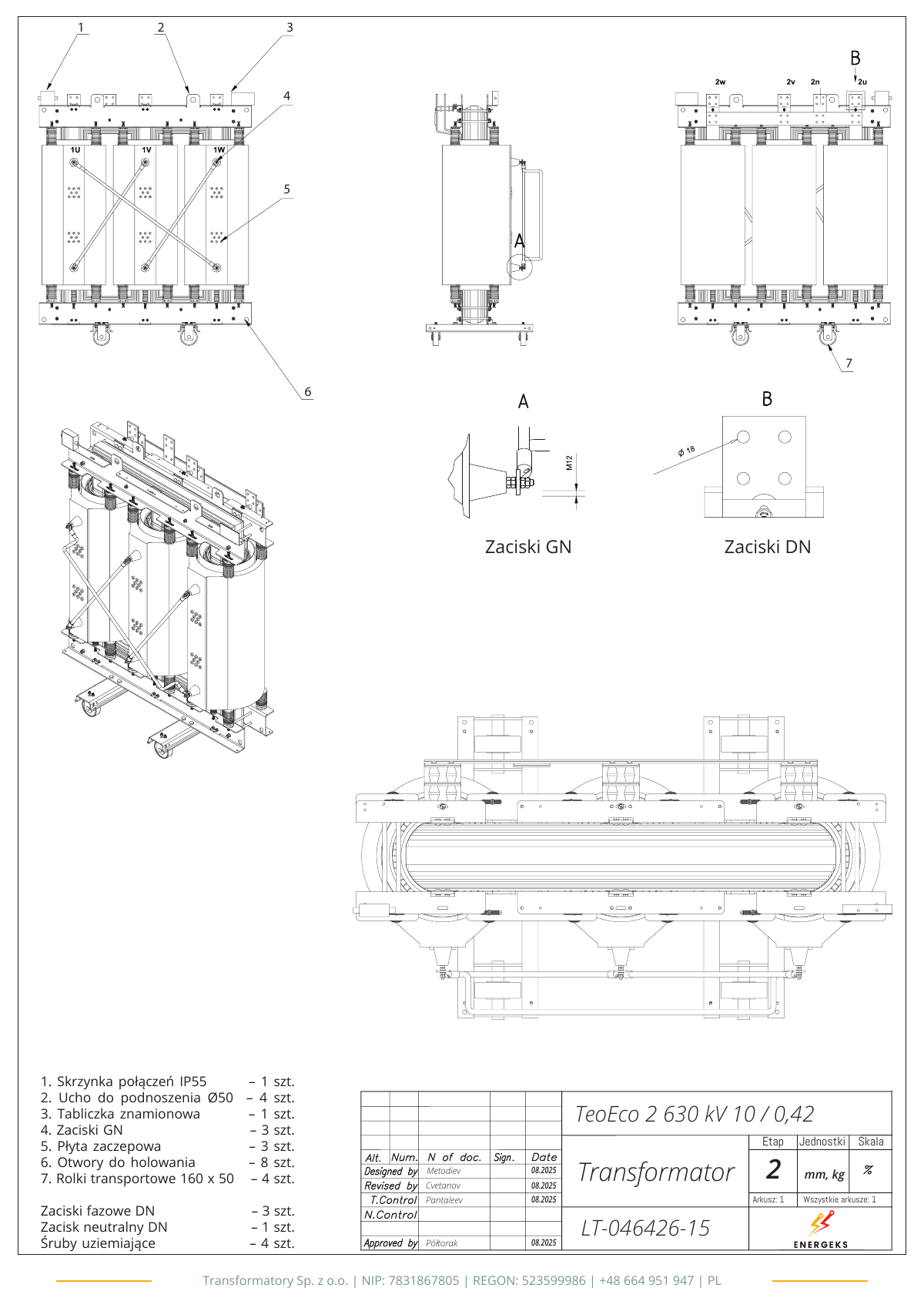

TeoEco2 630 kVA waży 1 690 kg i jeździ na 4 rolkach transportowych 160 x 50 mm w rozstawie 670 mm, przestawianych w dwu kierunkach. Na rolkę przypada 4,1 kN. Do podnoszenia służą 4 ucha Ø50, do przeciągania 8 otworów holowniczych (lista części na stronie 3 karty).
Rzut 1 395 x 850 mm (1,19 m²) stawiasz wprost na posadzce, bez misy pod spodem. Pomieszczenie potrzebuje wentylacji odprowadzającej 8 090 W strat przy pełnym obciążeniu; wentylatory AF są w standardzie. Wentylatory AF z jednostką sterującą ma w standardzie każdy TeoEco2, w każdym napięciu SN i z uzwojeniami Al albo Cu.
Prądy i zabezpieczenia w komorze transformatora suchego
47 dB(A) ciśnienia akustycznego LpA przy chłodzeniu AN
| Wielkość (jednostka) | Przy 10/0,42 kV | W sieci 10/0,4 kV |
|---|---|---|
| Prąd znamionowy SN (A) | 36,4 | 36,4 |
| Prąd znamionowy nN (A) | 866 | 909 |
| Prąd zwarciowy na szynach nN Ik (kA) | 15 | |
| Prąd udarowy ip (kA) | 33 | |
| Wytrzymałość szyn nN Icw przez 1 s (kA) | 20 |
W stacji kontenerowej komora transformatora suchego (litera Z w kodzie stacji) sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma bezpieczniki, a wkładkę HH dobieramy z tabeli producenta rozdzielnicy dla prądu 36,4 A. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 20 kA/1 s, stało-powietrzna. Aparat główny nN to rozłącznik 1 250 A, pomiar po stronie SN z przekładnikami 40/5 A. W sieci 10 kV wystarcza aparatura 12 kV, a prąd po stronie SN rośnie do 36,4 A, więc przekładniki i wkładki są większe niż przy 15 kV. Napięcie 10 kV z zaczepami ±3 x 2,5 % pokrywa sieć od 9,25 do 10,75 kV.
Stacja Energeks z tym transformatorem
W kodzie stacji Energeks litera Z oznacza komorę transformatora suchego. ENG-B630Z-10S20-LLPT-08-K to stacja kontenerowa z obudową KSW 2,55 x 4,60 m z korytarzem obsługi, masa obudowy 23,7 t. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 20 kA/1 s, stało-powietrzna; pomiar po stronie SN (40/5 A). Kreator konfiguruje też stację bez obudowy do pomieszczenia klienta: ten sam układ aparatury, minimalne wymiary pomieszczenia w opisie przedmiotu zamówienia. Konfiguracja ENG-B630Z-10S20-LLPT-08-K w kreatorze stacji.
Koszt strat w eksploatacji
Straty roczne przy połowie obciążenia: 15 772 kWh, czyli 11 829 zł.
Straty jałowe 990 W i obciążeniowe 7 100 W przy 120 °C z karty 148-2025-47; niżej ich energia i koszt w roku.
| Obciążenie (%) | Energia strat (kWh/rok) | Koszt strat (zł/rok) |
|---|---|---|
| 30 | 11 228 | 8 421 |
| 50 | 15 772 | 11 829 |
| 75 | 24 647 | 18 486 |
Liczymy z karty: 990 W przez 8 760 h w roku i 7 100 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,07 % przy cos φ 0,9, transformator ma w okolicy 37 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.
Pytania klientów o tę moc
Gdzie można zainstalować TeoEco2 630 kVA?
Wewnątrz: w pomieszczeniu elektrycznym albo w komorze stacji, w otoczeniu od -25 do +40 °C i do 1 000 m n.p.m., w stopniu ochrony IP00. Obudowę ochronną o wyższym IP wyceniamy w ofercie.
Jak kontrolowana jest temperatura uzwojeń TeoEco2 630 kVA?
W standardzie 3 czujniki PT100 w uzwojeniach, skrzynka połączeń IP55 i cyfrowy przekaźnik temperatury T-154 z sygnalizacją stanów alarmowych. Izolacja ma klasę F, a dopuszczalny przyrost temperatury to 100 K.
Jak głośny jest TeoEco2 630 kVA?
Według karty poziom ciśnienia akustycznego LpA wynosi 47 dB(A), a poziom mocy akustycznej LwA 61 dB(A), oba przy chłodzeniu AN. Na życzenie dostarczamy łożyska antywibracyjne, które ograniczają przenoszenie drgań na konstrukcję.
Co dają wentylatory AF przy TeoEco2 630 kVA?
Zestaw wentylatorów z jednostką sterującą jest w standardzie każdego TeoEco2, w każdym napięciu SN i także z uzwojeniami miedzianymi. Chłodzenie AF zwiększa moc transformatora i przyspiesza odprowadzanie ciepła z komory; moc z wentylatorami podajemy w ofercie.
Do pobrania
Karta katalogowa TeoEco2 630 kVA 10/0,42 kV
PDF, 3 strony, 1,7 MB
Katalog produktowy TeoEco2
PDF, 24 strony, 5,9 MB
Następny krok
+48 664 951 947info@energeks.com
Ofertę PDF z kartą katalogową, deklaracją CE i DTR dostajesz mailem; w zapytaniu podaj napięcie sieci, miejsce montażu i termin.
O serii TeoEco2
Konstrukcja i parametry techniczne serii TeoEco2
Rdzeń magnetyczny i obwód magnetyczny Sercem transformatora jest rdzeń wykonany z wysokogatunkowej, zimnowalcowanej blachy elektrotechnicznej o uporządkowanej strukturze ziaren (blacha krzemowa). Pakiety blach są izolowane obustronnie warstwą nieorganiczną, co skutecznie ogranicza straty wynikające z prądów wirowych. Rdzeń jest cięty i składany w technologii Step-Lap, co pozwala na minimalizację prądu jałowego oraz znaczną redukcję poziomu hałasu urządzenia. Cała konstrukcja stalowa jest zabezpieczona przed korozją, a system docisków gwarantuje stabilność mechaniczną nawet w przypadku wystąpienia zwarć zewnętrznych.
Uzwojenia Górnego Napięcia (GN) Cewki strony pierwotnej są wykonywane z przewodów aluminiowych w izolacji klasy F. Kluczowym etapem produkcji jest proces zalewania w autoklawach próżniowych przy użyciu żywicy epoksydowej z wypełniaczem kwarcowym i wodorotlenkiem glinu. Taka technologia gwarantuje doskonałą penetrację izolacji, eliminując pęcherzyki powietrza. Dzięki temu nasze transformatory charakteryzują się bardzo niskim poziomem wyładowań niezupełnych (Partial Discharge ≤ 10 pC), co przekłada się na długowieczność izolacji i bezawaryjną pracę przez dekady.
Uzwojenia Dolnego Napięcia (DN) Strona wtórna realizowana jest w technologii nawojowej z taśmy lub folii aluminiowej o pełnej szerokości cewki. Jako izolację międzyzwojową stosujemy materiał preimpregnowany żywicą (pre-preg), który po obróbce termicznej tworzy zwarty, jednolity blok o wysokiej wytrzymałości zwarciowej. Uzwojenie jest dodatkowo impregnowane ciśnieniowo żywicą, co zabezpiecza je przed wnikaniem wilgoci i czynnikami przemysłowymi.
Klasy klimatyczne i środowiskowe (C3-E3-F1) Seria TeoEco2 została zaprojektowana do pracy w trudnych warunkach. Urządzenia posiadają certyfikację klasy C3 (odporność klimatyczna do -25°C), E3 (odporność na silne zanieczyszczenia i kondensację wilgoci) oraz F1 (samogasnące, niska emisja toksycznych dymów). Dzięki temu transformatory mogą być bezpiecznie instalowane w obiektach o zaostrzonych rygorach przeciwpożarowych oraz w strefach przemysłowych o podwyższonym zapyleniu.
Wyposażenie i monitoring Każda jednostka standardowo wyposażona jest w układ monitorowania temperatury, składający się z czujników PT100 umieszczonych w fazach uzwojenia niskiego napięcia oraz cyfrowego przekaźnika zabezpieczeniowego (np. T-154). Umożliwia to ciągłą kontrolę stanu cieplnego urządzenia i sterowanie opcjonalnym układem wentylacji wymuszonej (AF), który pozwala na okresowe przeciążanie transformatora bez ryzyka uszkodzenia izolacji.
