Jesienno zimowy poranek.
Świt dopiero przeciera się przez igły sosen, a nad białą polaną widać stację transformatorową, samotną, ale żywą.
Z wnętrza kadzi unosi się lekka para, jak oddech w mroźnym powietrzu. Inżynier stojący obok patrzy na srebrzysty zbiornik ponad transformatorem. To konserwator oleju.
Metalowy płaszcz bezpieczeństwa, który część osób bierze za przypadkowy dodatek.
Pytanie wraca jak bumerang: czy transformator musi mieć konserwator oleju?
W praktyce wybór pomiędzy transformatorem olejowym z konserwatorem a wykonaniem hermetycznym zależy od środowiska pracy, profilu obciążenia, strategii diagnostyki oraz wymagań OSD.
Ten wpis zbiera w jednym miejscu wiedzę ksiązkową i terenową, porządkuje pojęcia i pokazuje konsekwencje techniczne obu podejść. Nie promujemy żadnego z rozwiązań, porównujemy je w uczciwym kontekście, tak aby decyzja była przewidywalna w horyzoncie całego cyklu życia.
W Energeks pracujemy przy stacjach SN, transformatorach i rozdzielnicach w zróżnicowanych warunkach klimatycznych i operacyjnych. Widzimy, gdzie hermetyczne wykonanie świeci prostotą i niskim serwisem, a gdzie dodatkowa przestrzeń kompensacyjna i klasyczna diagnostyka dają spokój eksploatacyjny. Ten tekst destyluje te lekcje w praktyczne kryteria.
Decyzja nie brzmi: konserwator albo nowoczesność,
decyzja brzmi: kontekst albo przypadek.
Dobrze dobrany transformator zmniejsza ryzyko, koszty i temperaturę emocji na odbiorze.
Dla kogo jest ten tekst?
Dla projektantów, wykonawców, operatorów i inwestorów, którzy chcą świadomie dobrać transformator do miejsca, profilu obciążenia i polityki utrzymania. Po lekturze zyskasz wiedzę dla podejmowania lepszych decyzji, dowiesz się kiedy otwarty układ cyrkulacji ma sens, kiedy hermetyczne wykonanie jest wystarczające, jak zaplanować diagnostykę i serwis, oraz jak uniknąć najczęstszych błędów.
Agenda
Konserwator oleju w transformatorze, co to jest i jak działa
Transformator z konserwatorem, kiedy stosować
Transformator z konserwatorem, kiedy jest konieczny
Wybór transformatora olejowego, serwis i dobre praktyki eksploatacyjne
Porównanie konserwacji: transformator olejowy hermetyczny a z konserwatorem
Czas czytania: ~10 minut
1. Konserwator oleju w transformatorze – co to jest i jak działa
Wyobraź sobie transformator jak potężne serce sieci energetycznej.
Tętni prądem, reaguje na wahania obciążenia, rozgrzewa się i stygnie. A serce, jak wiemy, potrzebuje przestrzeni, by bić w swoim rytmie. Dla transformatora taką przestrzenią jest konserwator oleju – niepozorny, cylindryczny zbiornik umieszczony nad kadzią.
To on przejmuje na siebie wahania objętości oleju, gdy ten rozszerza się w upale i kurczy zimą.
Technicznie rzecz biorąc, konserwator oleju to zbiornik kompensacyjny, połączony z kadzią rurą olejową, przez którą ciecz może swobodnie przepływać.
W jego wnętrzu znajduje się wolna przestrzeń powietrzna, a pomiędzy nią a atmosferą pracuje filtr oddechowy - zwany też filtrem powietrza z osuszaczem (breather) – niewielkie urządzenie wypełnione żelem krzemionkowym, które osusza powietrze wchodzące do układu.
Dzięki temu transformator może „oddychać”, ale nie zasysa wody, pyłów ani tlenków.
Chroni izolację papierową i olej przed wilgocią, a więc przed przedwczesnym starzeniem.
Jeśli ten opis przypomina anatomię – to celowe.
Transformator z konserwatorem naprawdę zachowuje się jak organizm: w czasie pracy wydycha ciepło i gazy, a gdy się wychładza, wciąga powietrze. Bez konserwatora wchłonąłby wraz z nim wilgoć – a ta jest dla izolacji tym, czym rdza dla stali.
Dlatego pytanie „konserwator oleju w transformatorze – co to jest?”
ma prostą odpowiedź: to system ochrony oleju przed wilgocią i utlenianiem, który wydłuża jego żywotność i stabilność parametrów elektrycznych. W praktyce konserwator decyduje, czy olej będzie pracował 30 lat, czy 10.
Ale jego rola nie kończy się na oddychaniu.
Konserwator jest też wskaźnikiem diagnostycznym – ma pływakowy miernik poziomu oleju, który pokazuje, jak zmienia się objętość cieczy w zależności od temperatury i obciążenia.
Nagle spadł poziom? To może być wyciek, przegrzanie lub pierwszy sygnał awarii. Dla doświadczonego technika ten wskaźnik to puls pacjenta – niewielki ruch, a zdradza bardzo wiele.
W jednostkach o większej mocy konserwator współpracuje dodatkowo z przekaźnikiem gazowym Buchholza, który wykrywa gazy powstające przy uszkodzeniach uzwojeń.
Dzięki temu układ ostrzega o problemie, zanim stanie się krytyczny.
W skrócie: konserwator to oddech i pamięć transformatora.
Jeśli ktoś spyta, „transformator z konserwatorem – kiedy jest konieczny?”, można odpowiedzieć pół żartem, pół serio – zawsze wtedy, gdy chcemy, by nasz transformator miał zdrowe płuca i długie życie.
A jednak – nie zawsze jest potrzebny
Warto jednak zachować inżynierską równowagę.
Konserwator nie jest magicznym lekarstwem na wszystko, a jego brak nie oznacza błędu. Współczesne transformatory hermetyczne to nie uboższa wersja, lecz zupełnie inna filozofia konstrukcji.
Zamiast klasycznego oddechu przez konserwator, ich kadź jest szczelna, a zmiany objętości oleju kompensują faliste ścianki lub elastyczny mieszek.
Dzięki temu olej w ogóle nie ma kontaktu z powietrzem – nie potrzebuje filtru oddechowego, nie zasysa wilgoci i nie wymaga kontroli żelu krzemionkowego.
To rozwiązanie sprawdza się tam, gdzie środowisko jest czyste i przewidywalne: w rozdzielniach wewnętrznych, stacjach kontenerowych, magazynach energii czy nowoczesnych obiektach przemysłowych.
Transformator olejowy hermetyczny nie wymaga dodatkowego osprzętu, więc jest mniej podatny na błędy obsługi i prostszy w utrzymaniu. Dla wielu inwestorów to duża zaleta – mniej przeglądów, mniej punktów potencjalnych nieszczelności, niższe koszty eksploatacji.
Nie można więc powiedzieć, że transformator z konserwatorem jest „lepszy”, a hermetyczny „gorszy”.
\Oba mają po prostu różne temperamenty.
Jeden przypomina maratończyka – odporny na długotrwały wysiłek w zmiennych warunkach, drugi – sprintera, zwarty i precyzyjny w środowisku kontrolowanym.
Dobry inżynier nie wybiera z przyzwyczajenia, tylko z kontekstu: temperatury, wilgotności, lokalizacji i cyklu pracy urządzenia.
Więc jeśli ktoś mówi, że konserwator to „obowiązek”, warto się uśmiechnąć i zapytać:
a jakie masz środowisko pracy?
Może zamiast „płuc” potrzebujesz po prostu dobrze uszczelnionej konstrukcji, która w hermetycznym spokoju przepracuje swoje 25 lat.
W dalszej części artykułu przyjrzymy się temu z techniczną ciekawością:
gdzie transformator z konserwatorem faktycznie ma sens, a gdzie hermetyczne wykonanie jest bardziej racjonalne.
Porównamy, jak obie konstrukcje radzą sobie z temperaturą, wilgocią i starzeniem oleju.
Zobaczymy też, jakie są realne zalety transformatora z konserwatorem oleju w praktyce, i odpowiemy na pytanie, kiedy warto się na niego zdecydować, a kiedy prostszy hermetyk będzie lepszym wyborem.
Bo w technice, podobnie jak w życiu – więcej nie zawsze znaczy lepiej.
2. Transformator z konserwatorem – kiedy stosować
Pytanie „transformator z konserwatorem kiedy stosować” nie jest akademickie. W praktyce decyduje o tym środowisko, profil pracy urządzenia i filozofia utrzymania ruchu.
Dla porządku: konserwator to zbiornik kompensacyjny połączony z kadzią, który umożliwia „oddychanie” oleju przy zmianach temperatury. Powietrze z zewnątrz przechodzi przez osuszacz z żelem krzemionkowym, który wychwytuje wilgoć, by nie degradować izolacji i właściwości dielektrycznych oleju.
Dzisiejsze normy – m.in. PN-EN 60076-1 i IEC 60076-7 – nie narzucają rodzaju konstrukcji, ale wskazują, że dobór zależy od warunków eksploatacyjnych.
Zasady doboru i wpływ warunków środowiskowych szczegółowo omawia: IEC 60076-7: Loading guide for oil-immersed power transformers
I tu pojawia się sedno: konserwator nie jest ani lepszy, ani gorszy od hermetycznego rozwiązania. Jest po prostu inną metodą stabilizacji objętości oleju.
Środowiska, w których konserwator ma sens
Kiedy środowisko sprzyja konserwatorowi?
Zazwyczaj tam, gdzie występują duże wahania temperatury – powyżej 50–60 °C rocznie – lub tam, gdzie obciążenie cieplne zmienia się dynamicznie. W takich przypadkach konserwator działa jak bufor ciśnienia i temperatury, redukując naprężenia w kadzi i zwiększając stabilność termiczną układu.
To rozwiązanie wciąż spotykane w transformatorach o większej mocy (powyżej 2,5 MVA) lub z przełącznikiem zaczepów pod obciążeniem (OLTC), gdzie istotny jest łatwy dostęp diagnostyczny i zastosowanie klasycznej ochrony gazowej Buchholza.
Również w miejscach o podwyższonej wilgotności lub dużej zmienności mikroklimatu konserwator może być pomocny – ogranicza wnikanie wody do układu i spowalnia proces starzenia oleju.
Trzeba jednak podkreślić: taki system wymaga kontroli. Jeśli filtr oddechowy nie jest regularnie serwisowany, sam staje się źródłem zanieczyszczeń, a jego zalety znikają.
Gdzie konserwator nie jest potrzebny
W większości nowoczesnych instalacji nie ma już potrzeby stosowania konserwatora.
Transformatory hermetyczne, z falistymi ściankami kadzi, kompensują objętość oleju bez kontaktu z powietrzem. To zmniejsza potrzebę serwisowania, eliminuje oddechacze i minimalizuje ryzyko zanieczyszczeń.
Dlatego w stacjach kontenerowych, miejskich rozdzielniach SN, przy magazynach energii, farmach PV czy w infrastrukturze elektromobilnej, hermetyczne wykonanie stało się domyślnym wyborem.
To nie kwestia trendów, lecz środowiska.
W klimacie umiarkowanym, z ograniczoną wilgotnością i stabilną temperaturą, konserwator nie wnosi realnej przewagi – a jedynie więcej elementów do kontroli.
W wielu współczesnych projektach zwyczjanie transformator z konserwatorem oleju jest rozwiażaniem nie tyle opcjonalnym, co zbędnym.
Transformatory hermetyczne, dzięki falistym ściankom kadzi, kompensują objętość oleju bez kontaktu z powietrzem.
To minimalizuje potrzebę serwisu, eliminuje oddechacze i zmniejsza ryzyko zanieczyszczeń.
Dlatego w stacjach kontenerowych, miejskich rozdzielniach SN, przy magazynach energii czy infrastrukturze fotowoltaicznej i elektromobilnej, hermetyk jest dziś najczęściej wybieranym wariantem.
Nie chodzi jednak o „modę”, lecz o warunki. W terenie górskim, w klimacie suchym lub przy dużych mocach konserwator może mieć sens. W większości nowoczesnych zastosowań – już nie.
No to kiedy konserwator wraca do gry?
Gdy projekt wymaga wysokiej stabilności termicznej, łatwego dostępu diagnostycznego i kompatybilności z Buchholzem, konserwator nadal pozostaje rozwiązaniem uzasadnionym – nie ze względu na przyzwyczajenie, lecz na fizykę.
W transformatorach dużej mocy, gdzie objętość oleju liczona jest w tysiącach litrów, zmiany temperatury powodują znaczne różnice ciśnień. Konserwator pełni wtedy rolę tłumika – przejmuje nadmiar cieczy podczas nagrzewania i oddaje ją przy chłodzeniu. Stabilizuje ciśnienie, odciąża uszczelnienia i ogranicza tempo starzenia izolacji.
Drugi obszar to diagnostyka. Układ z konserwatorem pozwala łatwo obserwować poziom oleju (mechanicznie lub poprzez czujniki SCADA) oraz pobierać próbki do analizy DGA (Dissolved Gas Analysis). DGA jest kluczowym narzędziem oceny stanu izolacji papierowo-olejowej, a w trafo olejowych bywa utrudnione, bo wymaga otwarcia układu i naraża próbkę na kontakt z powietrzem.
Trzeci aspekt to ochrona gazowa – przekaźnik Buchholza.
Umieszczony pomiędzy kadzią a konserwatorem, reaguje na gazy powstające w wyniku przegrzania lub mikrouszkodzeń uzwojeń. Jego działanie jest czysto mechaniczne, niewymagające zasilania – dlatego pozostaje jednym z najbardziej niezawodnych zabezpieczeń transformatorów olejowych.
W transformaorach hermetycznych, gdzie brak przestrzeni gazowej, Buchholz po prostu nie ma zastosowania.
Takie wymagania pojawiają się głównie w transformatorach sieciowych średnich i dużych mocy, w infrastrukturze komunalnej czy stacjach przesyłowych, gdzie liczy się trwałość, przewidywalność i szybka diagnostyka, a nie absolutna bezobsługowość.
W takich przypadkach konserwator nie jest reliktem, lecz funkcjonalnym elementem architektury bezpieczeństwa.
W skrócie zatem:
Kiedy wybierać transformator olejowy z konserwatorem?
Gdy projekt wymaga stabilności termicznej, pełnej kontroli diagnostycznej i współpracy z systemem Buchholza.
A kiedy zdecydować się na transformator olejowy hermetyczny?
W większości współczesnych projektów, w klimacie umiarkowanym, gdzie priorytetem jest prostota, czystość i minimalna obsługa.
To nie rywalizacja rozwiązań, lecz dopasowanie technologii do kontekstu – bo celem inżyniera nie jest obrona konstrukcji, tylko zapewnienie, by transformator pracował długo, stabilnie i bezpiecznie, dokładnie tam, gdzie został postawiony.

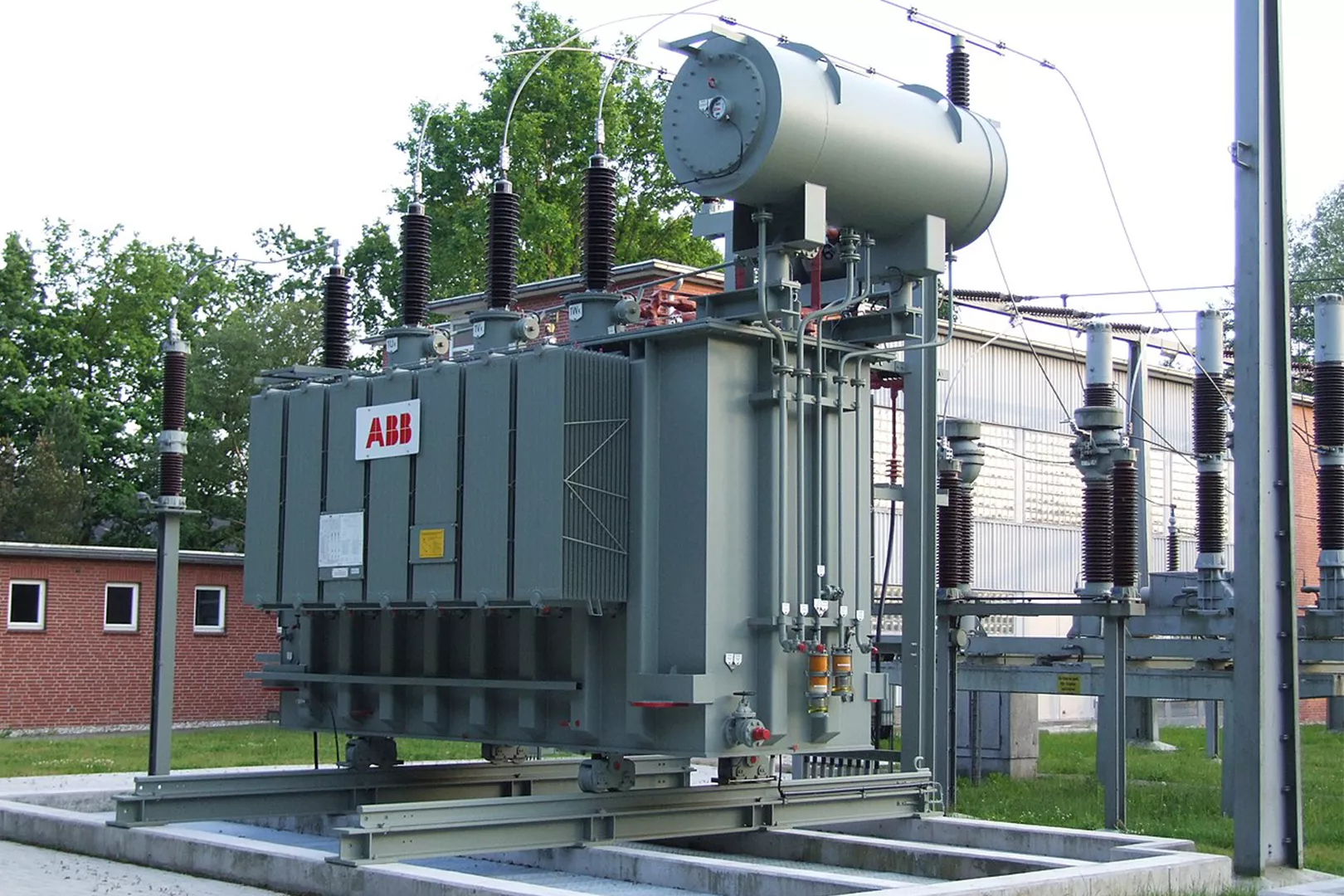

Transformator z konserwatorem na stacji elektroenergetycznej. Widoczny zbiornik konserwatora umieszczony jest nad kadzią, co umożliwia kompensację objętości oleju i ochronę przed wilgocią. Zdjęcie przedstawia solidną konstrukcję przemysłową, wykorzystywaną w sieciach średniego i wysokiego napięcia.
Photo Credit: Johann H. Addicks, via Wikimedia Commons (CC BY-SA 3.0).
3. Konserwator dla transformatora – kiedy jest konieczny
Są jednak sytuacje, w których konserwator przestaje być opcją, a staje się koniecznością.
Nie chodzi tu o przywiązanie do klasycznych konstrukcji ani o sentyment do „starych, sprawdzonych” rozwiązań. Mowa o przypadkach, w których warunki pracy, wymagania operatora lub sama fizyka układu sprawiają, że hermetyczny transformator nie wystarczy.
W tej części omówimy, kiedy konserwator staje się technicznym wymogiem – z punktu widzenia norm, eksploatacji i bezpieczeństwa.
3.1 Wymogi operatorów systemów dystrybucyjnych (OSD)
Operatorzy sieci dystrybucyjnych w Polsce i w Europie coraz częściej stosują specyfikacje techniczne, które jasno określają, kiedy konserwator jest wymagany.
Zazwyczaj dotyczy to instalacji o dużych mocach, z cyklem eksploatacji liczonym w dekadach – 30 lat i więcej. Dla takich jednostek nie liczy się minimalny koszt inwestycyjny, tylko pełny koszt życia urządzenia. OSD stawiają na rozwiązania, które można diagnozować, serwisować i przewidywać w zachowaniu.
Konserwator, dzięki wskaźnikowi poziomu oleju, przekaźnikowi Buchholza i możliwości łatwego poboru próbek, spełnia te kryteria. To konstrukcja, która daje operatorowi informację o stanie zdrowia urządzenia – zanim zrobi to system alarmowy.
Szerzej o systemach Buchholz Relay i konserwatorach przeczytasz w opracowaniu CIGRE Technical Brochure 445 – Transformer reliability survey
3.2 Gdy środowisko wymusza elastyczność
Druga grupa przypadków to trudne warunki klimatyczne – wysokie amplitudy termiczne, długie okresy mrozów lub upałów, brak klimatyzacji w stacji, ograniczona wentylacja.
W takich miejscach hermetyczny transformator, choć w teorii bezobsługowy, może pracować na granicy swojej wytrzymałości mechanicznej. W zamkniętym układzie każdy wzrost temperatury powoduje wzrost ciśnienia, a przy długotrwałym obciążeniu może dojść do mikropęknięć lub deformacji blach falistych.
Nawet niewielkie nieszczelności w hermetyku prowadzą wtedy do utraty próżni, kontaktu oleju z powietrzem i przyspieszonej degradacji izolacji.
Konserwator eliminuje ten problem. Jego rola przypomina działanie przedsionka serca – amortyzuje pulsacje ciśnienia, pozwalając całemu układowi zachować rytm.
Olej może się rozszerzać i kurczyć bez ryzyka mechanicznego przeciążenia, a wymiana powietrza odbywa się przez kontrolowany, suchy filtr oddechowy.
3.3 Długowieczność i stabilność parametrów
W projektach infrastrukturalnych, takich jak stacje przesyłowe SN/nn, zakłady przemysłowe, infrastruktura komunalna czy duże zakłady produkcyjne, przewidywana żywotność urządzeń sięga trzech dekad.
W takim horyzoncie czasowym łatwość diagnostyki i stabilność termiczna są ważniejsze niż oszczędność miejsca czy brak konserwacji.
Transformator z konserwatorem umożliwia planową kontrolę jakości oleju, analizę DGA, ocenę stopnia starzenia izolacji i szybką reakcję na wczesne objawy awarii. W hermetyku wiele z tych czynności wymaga rozszczelnienia układu – a to nie tylko koszt, ale i ryzyko błędu ludzkiego.
3.4 Kiedy prostota nie wystarcza
Hermetyczne rozwiązania są znakomite, ale mają swoje ograniczenia.
W projektach wysokotemperaturowych, z dużą mocą strat i cyklami obciążenia bliskimi maksymalnym wartościom, brak bufora ciśnienia staje się problemem eksploatacyjnym.
Po kilku latach różnice ciśnienia mogą prowadzić do osłabienia spawów, odkształceń kadzi i nieszczelności, które w praktyce trudno naprawić bez wymiany jednostki.
Konserwator to mechaniczne zabezpieczenie przed takim scenariuszem.
Nie jest potrzebny wszędzie – ale tam, gdzie życie oleju i stabilność termiczna decydują o niezawodności, jego obecność jest uzasadniona.
3.5 Podsumowanie
Transformator z konserwatorem jest konieczny wtedy, gdy:
jednostka ma dużą moc i długi horyzont eksploatacji,
pracuje w środowisku o dużych wahaniach temperatur,
wymaga klasycznej ochrony gazowej lub stałej diagnostyki,
nie ma klimatyzacji ani aktywnego chłodzenia w stacji,
lub gdy OSD wymaga układu z konserwatorem z przyczyn bezpieczeństwa i kontroli stanu technicznego.
W takich warunkach konserwator nie jest anachronizmem, lecz narzędziem stabilizacji – mechanicznym przedsionkiem serca, który dba, by transformator bił spokojnie i równo przez kolejne dekady pracy.
4. Wybór transformatora olejowego, serwis i dobre praktyki
Skoro po analizie warunków, wymogów i ryzyka zdecydowaliśmy, że dla naszego projektu transformator z konserwatorem to właściwy wybór, pozostaje jeszcze jedno pytanie:
jak z niego korzystać, by naprawdę spełnił swoją rolę.
Bo konserwator nie działa w próżni – wymaga odrobiny uwagi, regularności i inżynierskiej dyscypliny.
Dobrze utrzymany konserwator to gwarancja długowieczności oleju i izolacji, natomiast zaniedbany – źródło kłopotów, które można było przewidzieć.
W tej części omówimy cztery najważniejsze obszary, które decydują o niezawodności transformatora: utrzymanie oddechu, kontrolę poziomu i jakości oleju, dobór konserwatora do warunków pracy oraz codzienną eksploatację w kontekście stabilności sieci.
4.1 Utrzymanie “oddechu” transformatora
Konserwator to układ otwarty, który wchodzi w kontakt z otoczeniem – dlatego jego filtr oddechowy - zwany też filtrem powietrza z osuszaczem (breather) jest pierwszą linią obrony przed wilgocią.
Wypełniony żelem krzemionkowym, filtruje powietrze, które dostaje się do wnętrza transformatora, gdy objętość oleju maleje przy spadku temperatury.
Z biegiem czasu żel stopniowo się nasyca i zmienia kolor – z błękitnego lub pomarańczowego na różowy. To prosty, ale bardzo wiarygodny wskaźnik momentu wymiany.
Przeglądy filtru powietrza z osuszaczem powinny odbywać się co 6–12 miesięcy, a w środowiskach o dużej wilgotności nawet częściej. Warto też zwrócić uwagę na stan połączeń i czystość rurki łączącej go z konserwatorem. Zanieczyszczenia ograniczają przepływ powietrza, a to może powodować wzrost ciśnienia w kadzi i niepożądane naprężenia mechaniczne.
Dobrą praktyką jest też prowadzenie dziennika filtru oddechowego – zapisywanie dat wymiany żelu i koloru w momencie przeglądu.
W długim horyzoncie pozwala to wychwycić zależność między sezonowością pracy a poziomem nasycenia osuszacza.
4.2 Kontrola poziomu i jakości oleju
Transformator z konserwatorem żyje w rytmie oleju – jego poziom i stan to najbardziej czytelne wskaźniki zdrowia układu. Wahania poziomu rzędu 5–10 procent są normalne i wynikają ze zmian temperatury oraz cykli obciążenia.
Niepokój powinny wzbudzić gwałtowne spadki lub brak zmian mimo dużych różnic temperatur – mogą one oznaczać mikronieszczelność, niedrożność rury łączącej konserwator z kadzią lub uszkodzenie wskaźnika poziomu.
Raz w roku warto przeprowadzić badanie oleju zgodnie z normą PN-EN 60422. Kluczowe parametry to:
wytrzymałość dielektryczna,
zawartość wody,
liczba kwasowa,
zawartość gazów rozpuszczonych (DGA).
Jeśli analiza wykazuje degradację, olej można poddać procesowi filtracji lub regeneracji.
W przypadku głębokiego utlenienia – konieczna będzie wymiana.
Regularne badania nie tylko wydłużają żywotność układu, ale też dostarczają cennych danych diagnostycznych dla predykcyjnego utrzymania ruchu.
W praktyce eksploatacyjnej świetne wskazówki dotyczące jakości oleju i wymiany medium przedstawia IEEE Std C57.106-2015 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment
4.3 Dobór konserwatora do środowiska i obciążenia
Nie każdy konserwator jest taki sam.
W projektach fotowoltaicznych i elektromobilnych obciążenie transformatora zmienia się dynamicznie – w PV wraz z nasłonecznieniem, a w stacjach ładowania EV w rytmie dziennym i nocnym. Takie zmiany powodują częste cykle termiczne, które wymagają konserwatora o odpowiednio dobranej pojemności i wydajności wymiany powietrza.
W środowiskach narażonych na pyły, zasolenie lub wysoką wilgotność, należy stosować oddechacze o podwyższonej klasie ochrony IP i wymiennym wkładzie filtracyjnym.
Alternatywą są konserwatory z membraną lub poduszką azotową, które odcinają bezpośredni kontakt oleju z powietrzem, zachowując jednocześnie zdolność kompensacji ciśnienia.
Takie rozwiązania stosuje się coraz częściej w projektach infrastrukturalnych o podwyższonych wymaganiach środowiskowych.
4.4 Dobre praktyki eksploatacyjne
Podstawą długowieczności układu jest rutynowa obserwacja – to, co można nazwać inżynierskim zdrowym rozsądkiem.
W praktyce oznacza to:
sprawdzenie oddechacza i wskaźnika poziomu oleju co najmniej dwa razy w roku,
kontrolę czystości obudowy i połączeń konserwatora,
pomiar temperatury top oil oraz porównanie z historycznymi trendami,
dokumentowanie przeglądów, nawet najdrobniejszych, w rejestrze eksploatacyjnym.
To nie biurokracja – to historia życia urządzenia. Dzięki niej można przewidzieć zużycie elementów i zaplanować wymianę zanim nastąpi awaria.
4.5 Spokój sieci i mądra konserwacja
Transformator z konserwatorem nie wymaga codziennej uwagi, ale lubi rytm i systematyczność. Wystarczy kilka minut obserwacji i coroczny przegląd, by układ zachował stabilność przez dekady. Dobrze utrzymany konserwator to nie koszt – to inwestycja w spokój.
W końcu jego rola jest prosta: amortyzować stres cieplny, utrzymywać równowagę i dawać oddech całej instalacji.
Czy konserwator to luksus, czy konieczność dla spokoju sieci?
To pytanie, na które każda stacja SN odpowiada po swojemu – zwykle wtedy, gdy sieć naprawdę zaczyna oddychać pełną mocą.
5. Porównanie konserwacji: transformator olejowy hermetyczny a z konserwatorem
Na pierwszy rzut oka oba urządzenia wyglądają identycznie: kadź, izolatory, radiatory, termometr. A jednak ich codzienna eksploatacja to dwa światy.
Transformator olejowy hermetyczny to konstrukcja zamknięta, nowoczesna, z karbowanymi ściankami kompensującymi rozszerzalność cieplną oleju. Wszystko dzieje się wewnątrz – bez dostępu powietrza, bez wymiany gazu, bez konserwatora. To rozwiązanie zaprojektowane z myślą o prostocie i czystości eksploatacji.
Użytkownik nie musi sprawdzać oddechu maszyny, jedynie kontroluje ciśnienie, temperaturę oraz wskaźniki stanu oleju.
Wersja z konserwatorem to zupełnie inny rytm pracy.
Transformator oddycha. Olej wędruje pomiędzy kadzią a zbiornikiem kompensacyjnym, a powietrze, które dostaje się do środka, przechodzi przez filtr oddechowy z żelem krzemionkowym.
Ten niepozorny detal pełni rolę płuc – osusza powietrze i zapobiega kondensacji pary wodnej. Wymaga jednak regularnej kontroli, zwykle co 6–12 miesięcy, bo wilgotny żel traci swoje właściwości i może zamiast chronić – wprowadzać do układu zanieczyszczenia.
Hermetyczny transformator olejowy to w gruncie rzeczy układ samowystarczalny.
Temperatura, ciśnienie, stan oleju – wszystko monitorują czujniki RIS2 lub DGPT2. System sygnalizuje anomalie, ale nie wymaga „ręcznego” doglądania. Można powiedzieć, że to transformator minimalistyczny – zaprojektowany dla środowisk o stabilnych warunkach pracy, gdzie liczy się czystość, mały ślad serwisowy i brak wymiany powietrza.
Tymczasem transformator z konserwatorem to konstrukcja dla inżyniera, który lubi mieć wszystko pod kontrolą.
Wskaźnik poziomu oleju, możliwość poboru próbek do analizy DGA, widoczny pływak Buchholza reagujący na najmniejsze ilości gazu – to rozwiązania, które pozwalają reagować zanim awaria się rozwinie.
W zamian za regularny przegląd konserwator daje pełną transparentność: użytkownik widzi, jak zachowuje się olej, zna jego kolor, wie, kiedy coś odbiega od normy.
Różnice w konserwacji transformatorów są znaczące.
Transformator hermetyczny wymaga jednego przeglądu rocznie, ograniczonego do odczytu parametrów i sprawdzenia szczelności.
Transformator z konserwatorem potrzebuje półrocznego rytuału: oceny koloru żelu w filtrze oddechowym, kontroli poziomu oleju, czyszczenia obudowy i ewentualnego uzupełnienia medium.
Ale w zamian oferuje diagnostyczną głębię – możliwość „czytania” stanu urządzenia niemal jak z wykresu EKG.
Podsumowując, hermetyczny transformator olejowy jest jak zegarek kwarcowy – precyzyjny, zamknięty, bezobsługowy. Z kolei transformator z konserwatorem przypomina mechaniczny chronometr: wymaga smarowania i troski, ale daje pełen wgląd w swój puls i odwdzięcza się dłuższą, bardziej przewidywalną pracą.
Oba rozwiązania są dobre, każde w swoim środowisku. Pierwszy wybierzesz, gdy szukasz spokoju i minimalizmu, drugi, gdy cenisz kontakt, wiedzę i kontrolę.
W końcu w energetyce – jak w życiu – nie zawsze chodzi o to, by było mniej do zrobienia, ale by dokładnie wiedzieć, co się dzieje pod pokrywą.
Wnioski?
Po tej drodze przez temperatury, wilgotność i diagnostykę, wniosek jest prosty.
Nie ma konstrukcji lepszej ani gorszej w absolutnym sensie. Jest dobór do kontekstu.
Transformator hermetyczny to czystość i minimalna obsługa w stabilnym środowisku.
Transformator z konserwatorem to elastyczność termiczna, wgląd diagnostyczny i klasyczna ochrona gazowa tam, gdzie żywioły potrafią zaskoczyć. Prawdziwą przewagą jest decyzja podparta danymi, analizą cyklu życia i uczciwą rozmową o ryzykach.
Jeśli stoisz dziś przed wyborem, zadaj trzy pytania:
1. Jakie są amplitudy temperatur i wilgotność w miejscu pracy
2. Jak szybko i jak często zmienia się obciążenie.
3. Jaką strategię diagnostyczną i zabezpieczeniową chcesz mieć przez kolejne lata.
Odpowiedzi wskażą kierunek dokładniej niż jakikolwiek slogan.
Na koniec haczyk dla umysłu, który lubi konkrety
Co częściej kupuje spokój inwestora?
Bezbłędny montaż hermetycznego transformatora tam, gdzie klimat jest przewidywalny?
Czy konserwator z dobrze prowadzoną obsługą tam, gdzie pogoda i tryb pracy dyktują rytm?
To pytanie prowadzi do właściwej decyzji częściej niż długa lista argumentów.
Współpraca z Energeks
Od lat pomagamy projektantom, wykonawcom i operatorom wybierać rozwiązania dopasowane do realnych warunków pracy. Jeśli potrzebujesz wsparcia w doborze, przygotujemy rekomendację z uzasadnieniem technicznym i kalkulacją ryzyka w horyzoncie całego cyklu życia.
Poznaj naszą ofertę i sprawdź dostępność:
Transformatory olejowe EcoDesign Tier2, parametry i dobór pod środowisko i profil obciążenia
Oferta transformatorów olejowych EnergeksTransformatory suche, zgodne z Ecodesign Tier 2, dla obiektów o wysokich wymaganiach środowiskowych
Transformatory suche Tier 2 EcodesignDostawa z półki oraz rozszerzona gwarancja pięć lat dla wybranych modeli
Transformatory dostępne od ręki, 5 lat gwarancjiChcesz być na bieżąco z praktycznymi poradami i case studies?
Dołącz do naszej społeczności! —> Profil Energeks na LinkedIn
Dziękujemy za zaufanie i możliwość bycia partnerem w projektach, w których bezpieczeństwo, niezawodność i rozsądek idą w parze.
Jeśli chcesz, dopracujemy ten materiał pod Twoją specyfikę inwestycji lub przygotujemy checklistę odbiorową dla wybranego wariantu. Jesteśmy tu dla Ciebie!
Referencje:
https://webstore.iec.ch/publication/2230 – IEC 60076-7: Loading guide for oil-immersed power transformers
https://www.e-cigre.org/publications/detail/642-transformer-reliability-survey.html – CIGRE Technical Brochure 445: Transformer Reliability Survey
https://ieeexplore.ieee.org/document/7442048 – IEEE Std C57.106-2015: Guide for Acceptance and Maintenance of Insulating Oil
Opinie
Brak opinii!
❮
❯
