Każdy, kto pracował przy transformatorach dłużej niż jeden sezon, zna ten scenariusz.

Dokumentacja się zgadza, parametry są policzone, odbiór przeszedł bez uwag.

Transformator stoi. Pracuje. I przez długi czas nic się nie dzieje.

A potem pewnego dnia pojawia się alarm, zapach nagrzanego oleju albo irytujące drgania przenoszące się na całą stację. Wtedy pada zdanie, które wszyscy znamy:

przecież wszystko było nowe 🤬

Problem polega na tym, że transformator nigdy nie jest samotnym urządzeniem.

Jest centrum małego ekosystemu. Prąd, ciepło, drgania, wilgoć, kurz, naprężenia mechaniczne.

One wszystkie krążą wokół niego codziennie. Akcesoria nie są dodatkiem estetycznym ani katalogowym. Są narzędziami, które pozwalają temu ekosystemowi pozostać stabilnym.

Ten artykuł to mapa myślenia o tym, jakie akcesoria do transformatorów warto przewidzieć od razu, bo później stają się odpowiedzią na pytania powstające w stresie często już po fakcie.

Czas czytania:~12 minut

Dlaczego akcesoria do transformatorów decydują o spokojnej eksploatacji

Transformator starzeje się powoli i bardzo konsekwentnie.

Izolacja traci właściwości wraz z temperaturą.

Olej degraduje się szybciej, jeśli nie jest kontrolowany.

Drgania mechaniczne, nawet niewielkie, potrafią po latach zrobić więcej szkód niż pojedyncze przeciążenie.

To są procesy, których nie widać na pierwszy rzut oka.

Dlatego doświadczeni eksploatatorzy mówią wprost: transformator bez akcesoriów kontrolnych to urządzenie pracujące w ciemno. A praca w ciemno zawsze kończy się reakcją zamiast prewencji.

W kolejnych rozdziałach przechodzimy przez najważniejsze grupy akcesoriów.

Od elementów elektrycznych, przez pomiar temperatury i monitoring, aż po mechanikę i chłodzenie.

Każdy z nich odpowiada na realne problemy, które naprawdę się zdarzają.

Izolatory i przyłącza, czyli pierwsza linia spokoju elektrycznego

Zaczyna się zawsze od połączenia.

I to nie jest przypadek ani figura retoryczna.

Cała elektryka świata, niezależnie od napięcia i mocy, sprowadza się do jednego pytania:

jak bezpiecznie i stabilnie przenieść energię z jednego elementu na drugi?

Kabel, szyna, wyprowadzenie transformatora.

Właśnie w tym punkcie spotykają się dwa porządki, które z natury się nie lubią.

Porządek elektryczny i porządek mechaniczny.

Z jednej strony mamy napięcie, pole elektryczne, prąd, temperaturę.

Z drugiej siły mechaniczne, drgania, rozszerzalność cieplną, ciężar przewodów i ruchy wynikające z pracy całego układu.

Izolator jest tym elementem, który musi pogodzić te światy.

Ma odizolować elektrycznie, a jednocześnie przenieść obciążenia mechaniczne.

Ma trzymać geometrię połączenia, a jednocześnie nie dopuścić do wyładowań.

Ma być niewidoczny w codziennej pracy, ale absolutnie niezawodny przez lata.

To właśnie w tych punktach połączeń najczęściej zaczynają się problemy, które długo pozostają ukryte.

Lokalne przegrzania wynikające z niedostatecznego docisku.

Mikrowyładowania powierzchniowe, które jeszcze nie wyzwalają zabezpieczeń, ale już degradują izolację.

Niewielkie luzowanie się połączeń spowodowane cyklami grzania i chłodzenia.

Transformator jako całość może wyglądać na zdrowy, a tymczasem jego najsłabsze miejsca pracują na granicy tolerancji.

W przypadku przyłączy kablowych średniego napięcia fundamentalne znaczenie ma sposób zamocowania przewodu. Kabel nie jest elementem statycznym. Zmienia swoją długość wraz z temperaturą, przenosi drgania, czasem jest narażony na dodatkowe naprężenia montażowe. Jeśli połączenie nie ma kontrolowanego docisku, pojawia się opór kontaktowy.

A tam, gdzie jest opór, pojawia się ciepło.

W praktyce często pojawia się pytanie jaki izolator wybrać do przyłącza kablowego SN?

W takich przypadkach stosuje się izolatory z zaciskiem kablowym SN, które zapewniają stabilne połączenie i kontrolowany docisk przewodu. Ich zadaniem nie jest tylko izolacja elektryczna.

One aktywnie stabilizują połączenie.

Zapewniają równomierny i powtarzalny docisk przewodu, niezależnie od tego, czy instalacja pracuje zimą przy niskich temperaturach, czy latem przy pełnym obciążeniu.

To rozwiązanie szczególnie istotne w stacjach, gdzie przewody są długie, ciężkie albo prowadzone w sposób, który generuje dodatkowe siły mechaniczne.

Dobrze dobrany izolator z zaciskiem sprawia, że połączenie zachowuje swoje parametry nie tylko w dniu odbioru, ale również po 5 czy 10 latach pracy.

W instalacjach opartych o szynoprzewody problem wygląda nieco inaczej.

Szyna jest sztywna, masywna i przenosi znacznie większe siły.

Tutaj nie ma miejsca na przypadkowe tolerancje.

Liczy się precyzja pozycjonowania i odporność na drgania wynikające z przepływu dużych prądów oraz zjawisk elektrodynamicznych.

Izolatory z zaciskiem do szynoprzewodów pełnią rolę precyzyjnych punktów podparcia i prowadzenia. Utrzymują stałą geometrię układu, zapobiegają przesuwaniu się szyn i chronią połączenia przed luzowaniem. Dzięki nim parametry kontaktu pozostają stabilne nawet przy długotrwałej pracy pod wysokim obciążeniem. To szczególnie ważne w instalacjach przemysłowych, gdzie transformator nie pracuje okazjonalnie, tylko codziennie, często blisko swoich granic projektowych.

Osobną kategorią są izolatory olej-powietrze.

To one odpowiadają za jedno z najtrudniejszych zadań w całym transformatorze.

Bezpieczne przejście napięcia z wnętrza wypełnionego olejem na zewnątrz, do środowiska powietrznego. W tym jednym elemencie spotykają się różne dielektryki, różne temperatury i różne warunki środowiskowe.

Izolator olejpowietrze musi być szczelny, odporny na starzenie, zabrudzenia i wilgoć.

Każde osłabienie jego właściwości może prowadzić do wyładowań powierzchniowych, a w skrajnym przypadku do utraty szczelności transformatora. Wersje silikonowe są dziś wybierane coraz częściej, ponieważ silikon radzi sobie znakomicie z zabrudzeniami, deszczem, promieniowaniem UV i zmiennymi warunkami atmosferycznymi. Nawet gdy powierzchnia izolatora nie jest idealnie czysta, silikon zachowuje swoje właściwości dielektryczne.

Właśnie dlatego izolatory silikonowe olej-powietrze stały się standardem w nowoczesnych stacjach transformatorowych. Nie dlatego, że są modne, ale dlatego, że lepiej znoszą realny świat.

A realny świat, jak wiadomo, rzadko bywa laboratoryjnie czysty ;-)

W środowiskach wymagających szczególnej elastyczności mechanicznej stosuje się także izolatory Elastimold EPDM. EPDM to w dużym uproszczeniu specjalny rodzaj gumy technicznej, zaprojektowanej do pracy tam, gdzie zwykłe materiały szybko by się poddały. Nie jest to guma miękka jak w oponie ani krucha jak plastik. T

o elastomer, czyli materiał sprężysty, który po odkształceniu wraca do swojego kształtu i nie traci właściwości przez lata.

Można to porównać do bardzo wytrzymałej uszczelki, która nie twardnieje na mrozie, nie pęka na słońcu i nie kruszeje pod wpływem czasu. EPDM dobrze znosi ciągłe drgania, zmiany temperatury od mrozów po wysokie ciepło oraz działanie wilgoci i ozonu obecnego w powietrzu.

W praktyce oznacza to, że elementy wykonane z EPDM nie ‘starzeją się nerwowo’.

Nie pękają nagle, nie tracą elastyczności i nie wymagają częstej wymiany.

Dlatego w kompaktowych stacjach transformatorowych i prefabrykowanych rozwiązaniach, gdzie wszystko pracuje blisko siebie i podlega ciągłym mikroruchom, EPDM sprawdza się znacznie lepiej niż sztywne materiały izolacyjne.

Tuleje stożkowe, czyli bezpieczne przejście przez obudowę

Tuleja stożkowa to element, o którym rzadko się mówi, dopóki nie zacznie sprawiać problemów.

A to właśnie ona odpowiada za jedno z najbardziej newralgicznych miejsc w transformatorze:

przejście napięcia przez obudowę.

Nieszczelność, mikropęknięcia, nieprawidłowy montaż.

Każdy z tych czynników może prowadzić do zawilgocenia izolacji, a w konsekwencji do przyspieszonego starzenia transformatora.

Dlatego tuleje stożkowe do transformatorów nie są miejscem na kompromisy.

Dobrze dobrana tuleja zapewnia stabilność elektryczną, szczelność olejową i odporność mechaniczną. W praktyce jej jakość przekłada się bezpośrednio na żywotność całego urządzenia.

W wielu przypadkach modernizacja tulei rozwiązuje problemy, które wcześniej przypisywano uzwojeniom lub olejowi.

Temperatura oleju i uzwojeń, czyli co naprawdę starzeje transformator

Jeśli istnieje jeden parametr, który najbardziej wpływa na żywotność transformatora, to jest nim temperatura.

Transformator nie zużywa się dlatego, że ma już swoje latka.

Zużywa się dlatego, że jest mu za ciepło.

Czasem tylko trochę za ciepło, ale wystarczająco długo.

W fizyce izolacji elektrycznej nie ma litości ani romantyzmu. Jest temperatura i czas. Reszta to konsekwencje.

Od dekad wiadomo, że każdy wzrost temperatury uzwojeń ponad wartość projektową dramatycznie przyspiesza starzenie izolacji. Każde 6 do 8 °C powyżej nominalnej temperatury pracy potrafi skrócić żywotność izolacji nawet o połowę.

To nie ciekawostka z podręcznika, tylko twarda praktyka eksploatacyjna.

Dla transformatora oznacza to skrócenie życia nie o kilka procent, ale nawet o połowę.

I co najciekawsze, ten proces zachodzi po cichu. Bez iskier, bez hałasu, bez alarmu na starcie.

Oleju w transformatorze nie można traktować wyłącznie jako medium izolacyjnego.

On jest przede wszystkim nośnikiem informacji o stanie urządzenia. Jego temperatura mówi bardzo dużo o tym, co dzieje się w środku, nawet jeśli uzwojenia są jeszcze niewidoczne i niedostępne. Dlatego pomiar temperatury oleju nie jest dodatkiem ani opcją premium. To absolutne minimum, jeśli chcemy wiedzieć, jak transformator naprawdę pracuje.

Najprostszą i wciąż bardzo skuteczną formą kontroli są wskaźniki temperatury oleju transformatora. Mechaniczne, bez elektroniki, odporne na warunki środowiskowe. Ich ogromną zaletą jest natychmiastowość.

Jedno spojrzenie wystarczy, żeby wiedzieć, czy urządzenie pracuje w bezpiecznym zakresie, czy zaczyna zbliżać się do granic, których lepiej nie przekraczać zbyt często.

Gdy instalacja staje się bardziej wymagająca, a obciążenia zmienne, sama informacja przestaje wystarczać. Wtedy wchodzą sterowniki temperatury, takie jak CCT 440, współpracujące z czujnikami PT100. To już nie jest tylko pomiar. To zarządzanie temperaturą.

Automatyczne załączanie chłodzenia, sygnały alarmowe, możliwość integracji z systemem nadrzędnym. Transformator przestaje być niemy, a zaczyna aktywnie komunikować swój stan.

Czujniki PT100 do transformatorów stały się standardem nie bez powodu.

Są stabilne, precyzyjne i przewidywalne.

Można je stosować zarówno do pomiaru temperatury oleju, jak i bezpośrednio uzwojeń.

To właśnie one dostarczają danych, które pozwalają reagować wcześniej, zanim podwyższona temperatura zamieni się w realny problem eksploatacyjny.

Monitoring DGPT2 a system RIS - czyli kiedy transformator zaczyna mówić

Transformator komunikuje się z otoczeniem cały czas.

Nigdy nie pracuje w ciszy. Zawsze coś sygnalizuje.

Zmienia temperaturę oleju, reaguje wzrostem ciśnienia wewnątrz zbiornika, generuje gazy będące efektem starzenia izolacji lub lokalnych przeciążeń.

Te zjawiska zachodzą niezależnie od tego, czy ktoś je obserwuje.

Problem polega na tym, że bez odpowiednich czujników te sygnały pozostają niezauważone.

Dla transformatora to naturalny język. Dla człowieka bez monitoringu to tylko tło.

I właśnie w tej przestrzeni między zjawiskiem a informacją pojawiają się awarie, które później nazywa się nagłymi.

System DGPT2 jest klasycznym urządzeniem zabezpieczająco-pomiarowym stosowanym w transformatorach olejowych.

Monitoruje trzy podstawowe parametry: gaz, ciśnienie i temperaturę.

Obecność gazu sygnalizuje procesy zachodzące w oleju i izolacji.

Wzrost ciśnienia informuje o dynamicznych zmianach wewnątrz zbiornika.

Temperatura pozwala ocenić obciążenie cieplne transformatora.

DGPT2 działa lokalnie i daje jasne sygnały alarmowe lub wyzwalające zabezpieczenia.

System RIS to z kolei rozwiązanie stricte monitoringowe, nastawione na obserwację trendów i analizę stanu transformatora w czasie.

Zbiera dane, archiwizuje je i umożliwia ich interpretację bez konieczności wyłączania urządzenia. Dzięki temu operator może zobaczyć nie tylko, że parametr został przekroczony, ale również jak do tego doszło. Czy temperatura rosła stopniowo, czy skokowo. Czy zmiany ciśnienia są jednorazowe, czy powtarzalne.

Jeszcze niedawno zarówno DGPT2, jak i systemy RIS kojarzyły się głównie z dużymi stacjami przesyłowymi. Dziś coraz częściej trafiają do średnich instalacji przemysłowych i farm OZE.

Powód jest prosty i bardzo pragmatyczny. Przestój instalacji kosztuje więcej niż system monitoringu.

Dzięki takim rozwiązaniom operator nie dowiaduje się o problemie w momencie awarii lub zadziałania zabezpieczeń.

Dowiaduje się wcześniej, wtedy gdy ma jeszcze czas na decyzję.

Może zaplanować serwis, skorygować obciążenie albo sprawdzić warunki chłodzenia.

Transformator przestaje być czarną skrzynką, a zaczyna być urządzeniem, które mówi, zanim zacznie krzyczeć.

Drgania i mechanika, czyli znaki życia trafo

Transformator drga.

Zawsze.

Nawet ten nowy, świeżo po odbiorze, który jeszcze pachnie farbą.

To nie wada fabryczna ani oznaka problemów.

Pole magnetyczne, siły elektrodynamiczne i praca rdzenia sprawiają, że urządzenie żyje własnym, bardzo subtelnym rytmem. Tego nie widać w danych katalogowych, ale słychać i czuć w realnym świecie.

Kłopot zaczyna się wtedy, gdy te naturalne drgania nie zostają tam, gdzie powinny.

Zamiast wygaszać się w konstrukcji transformatora, wędrują dalej.

Na fundament, na obudowę stacji, na ściany budynku, a czasem nawet na sąsiednie urządzenia. Wtedy pojawia się delikatne brzęczenie, potem irytujący hałas, a po latach drobne pęknięcia, poluzowane śruby i elementy, które …same się rozeszły.

Podkładki antywibracyjne pod transformator są jednym z tych akcesoriów, które rzadko robią wrażenie na etapie projektu, ale zbierają ogromne punkty w trakcie eksploatacji.

Działają jak amortyzatory. Odcinają drgania od reszty konstrukcji, zmniejszają hałas i sprawiają, że fundament nie musi uczestniczyć w każdym impulsie pracy transformatora.

To rozwiązanie proste, trochę niedoceniane i bardzo skuteczne.

W wielu obiektach właśnie brak separacji wibroakustycznej okazuje się po latach przyczyną problemów mechanicznych, które określa się jednym słowem jako zużycie.

A prawda bywa bardziej prozaiczna. Transformator po prostu przez cały czas delikatnie przypominał o swoim istnieniu, a nikt nie dał mu podkładek, żeby robił to ciszej.

Wentylacja i chłodzenie, czyli kiedy moc katalogowa spotyka lato

Każdy transformator ma w dokumentacji swoją dumną moc znamionową.

Liczby się zgadzają, obliczenia też. Problem w tym, że te wartości bardzo często powstają w warunkach, które z rzeczywistością mają umiarkowany kontakt. Temperatura otoczenia przyjazna. Wentylacja poprawna. Brak upałów, brak kurzu, brak zamkniętej stacji stojącej w pełnym słońcu.

A potem przychodzi lato.

Beton nagrzewa się jak patelnia. Powietrze w stacji stoi.

Transformator robi dokładnie to, co zawsze, czyli oddaje ciepło.

Tylko że nagle nie bardzo ma gdzie je oddać.

I tu zaczyna się prawdziwa weryfikacja mocy katalogowej.

Przegrzewanie transformatora rzadko zaczyna się dramatycznie.

Najpierw jest kilka stopni więcej na oleju. Potem częstsza praca wentylatorów, jeśli w ogóle są. Czasem pojawia się konieczność ograniczenia obciążenia w godzinach szczytu.

Niby nic groźnego, ale każdy taki epizod dokłada swoją cegiełkę do przyspieszonego starzenia izolacji.

Wentylatory AF do chłodzenia transformatora są odpowiedzią właśnie na ten moment, w którym teoria spotyka się z klimatem. Ich zadanie jest proste i bardzo konkretne. Zwiększyć wymianę ciepła tam, gdzie naturalna konwekcja przestaje wystarczać.

Bez ingerowania w konstrukcję transformatora, bez jego wymiany, bez rewolucji w projekcie.

Dlatego wentylatory AF stosuje się zarówno w nowych instalacjach, jako element zaplanowany od początku, jak i w modernizacjach istniejących stacji.

Często pojawiają się tam, gdzie transformator technicznie jest sprawny, ale warunki jego pracy zmieniły się w czasie. Większe obciążenie. Inna charakterystyka odbiorów. Wyższe temperatury otoczenia niż dekadę temu.

W praktyce to właśnie dodatkowe chłodzenie bardzo często rozwiązuje problem, który wcześniej wyglądał poważnie.

Zamiast ciągłego balansowania na granicy mocy, transformator wraca do spokojnej pracy.

Zamiast planów kosztownej wymiany wystarcza rozsądne wsparcie odprowadzania ciepła.

Chłodzenie nie zwiększa mocy transformatora w magiczny sposób.

Ono pozwala mu bezpiecznie wykorzystać to, co już ma.

A to w eksploatacji bywa różnicą między komfortem a ciągłym pilnowaniem, czy dziś znowu nie będzie za ciepło.

Akcesoria jako system, nie jako dodatek

Największym błędem w podejściu do akcesoriów do transformatorów jest traktowanie ich jak listy opcji do odhaczenia na końcu projektu. Jedno tu, drugie tam, byle było.

Tymczasem w realnej eksploatacji one nie działają osobno.

One współpracują. Tworzą system bezpieczeństwa, kontroli i codziennego komfortu pracy.

Izolatory dbają o to, by energia miała stabilną drogę.

Tuleje pilnują granicy między wnętrzem a światem zewnętrznym.

Czujniki i monitoring dostarczają informacji, zanim pojawi się problem.

Podkładki antywibracyjne i wentylatory troszczą się o mechanikę i temperaturę, czyli o rzeczy, które pracują nieprzerwanie, nawet gdy nikt na nie nie patrzy.

Każdy z tych elementów odpowiada na bardzo konkretną sytuację, która w praktyce zdarza się częściej, niż byśmy chcieli.

Transformator wyposażony w takie akcesoria nie jest bardziej skomplikowany.

Jest po prostu bardziej odporny na rzeczywistość. Na lato, na zmienne obciążenia, na drgania, na czas. A czas, jak wiadomo, jest najbardziej wymagającym testem dla każdej instalacji.

Jeśli dotarłeś do tego miejsca, to znaczy, że myślisz o transformatorach nie jak o katalogowych obiektach, ale jak o systemach, które mają działać latami.

W Energeks wierzymy w podejście partnerskie. Nie patrzymy na transformator jak na pojedyncze urządzenie wyrwane z kontekstu, ale jak na element większego systemu, który ma działać stabilnie przez lata. Dlatego projektując i dobierając transformatory, zawsze myślimy o warunkach pracy, przyszłym obciążeniu i realiach eksploatacji.

Jeśli chcesz sprawdzić, jakie transformatory i rozwiązania systemowe najlepiej pasują do Twojej instalacji, zapraszamy do zapoznania się z ofertą Energeks.

A jeśli masz ochotę zostać na dłużej, wymieniać się wiedzą i obserwować, jak naprawdę wygląda świat transformatorów od kuchni, dołącz do nas na LinkedIn.

Ten blog to zaproszenie do myślenia systemowego. I do kolejnych rozmów.

źródła:

C57.143-2024 - IEEE Guide for Application of Monitoring Equipment to Liquid-Immersed Transformers and Components

IEC 60076-1: Power Transformers - General Standard via studylib.net

Zimą wszystko wychodzi na jaw.

Przez większą część roku instalacja działa poprawnie.

Transformator olejowy ma zapas mocy. Napięcie trzyma się w normie. Nie ma skarg, nie ma alarmów, nie ma telefonów od użytkowników.

A potem przychodzi pierwsza fala mrozów i nagle zaczyna się dziać coś, czego nikt nie planował.

Migające światła. Komunikaty o zbyt niskim napięciu.

Pompy ciepła, które wyłączają się dokładnie wtedy, gdy są najbardziej potrzebne.

W tle transformator, który według dokumentacji „powinien to udźwignąć”, a w rzeczywistości pracuje na granicy stabilności.

To nie jest historia o wadliwej technologii.

To nie jest też opowieść o błędach użytkowników.

To historia o zderzeniu nowego sposobu korzystania z energii z infrastrukturą, która była projektowana w zupełnie innych realiach.

Pompy ciepła zmieniły profil obciążenia sieci.

Zrobiły to szybko, masowo i często bez równoległej zmiany myślenia o transformatorach średniego napięcia. Roczne zużycie energii nadal się zgadza. Moc znamionowa wygląda rozsądnie.

A jednak zimą pojawiają się spadki napięcia, alarmy i pytania, na które trudno odpowiedzieć jednym zdaniem.

Dlaczego problemy zaczynają się właśnie wtedy, gdy temperatura spada poniżej zera?

Dlaczego transformator olejowy, który latem pracuje spokojnie, zimą reaguje zupełnie inaczej?

I dlaczego klasyczne podejście do doboru mocy przestaje wystarczać w świecie masowych pomp ciepła?

Ten artykuł powstał po to, żeby te zjawiska uporządkować.

Bez straszenia awariami. Bez upraszczania fizyki. Bez przerzucania winy na jedną stronę.

Pokażemy, jak naprawdę wygląda obciążenie generowane przez pompy ciepła w sezonie grzewczym, jak reaguje na nie transformator olejowy, gdzie pojawiają się spadki napięcia i dlaczego nie są one przypadkowe.

I co można zrobić, zanim jedyną odpowiedzią stanie się kosztowna modernizacja.

Jeżeli odpowiadasz za sieć, projekt, obiekt albo decyzje inwestycyjne, ten tekst pomoże Ci spojrzeć na problem z szerszej perspektywy.

Takiej, która uwzględnia zarówno technikę, jak i realne warunki eksploatacji.

Czas czytania: około 13 minut

Jak pompy ciepła naprawdę obciążają sieć zimą

Latem pompa ciepła jest niemal niewidzialna dla sieci.

Pracuje sporadycznie, głównie na potrzeby ciepłej wody użytkowej. Jej moc chwilowa jest umiarkowana, a profil obciążenia rozmywa się w tle innych odbiorników. Transformator olejowy widzi ją jako jeden z wielu elementów krajobrazu.

Zimą sytuacja zmienia się radykalnie.

Pompa ciepła przestaje być dodatkiem. Staje się podstawowym źródłem energii cieplnej, a więc urządzeniem pracującym długo, intensywnie i często w sposób zsynchronizowany z setkami innych podobnych instalacji w tej samej sieci.

Kluczowe jest tu jedno słowo: moc chwilowa.

W dokumentach projektowych najczęściej analizuje się zużycie roczne. Kilowatogodziny się zgadzają, współczynniki SCOP wyglądają dobrze, a bilans energetyczny wypada rozsądnie. Problem polega na tym, że transformator nie widzi kilowatogodzin. On widzi ampery tu i teraz.

A zimą „tu i teraz” wygląda inaczej niż latem.

Gdy temperatura spada poniżej zera, rośnie zapotrzebowanie na ciepło. Sprężarka pompy ciepła pracuje dłużej i częściej. Spada sprawność chwilowa, więc do wytworzenia tej samej ilości energii cieplnej potrzeba więcej energii elektrycznej. Do tego dochodzą cykle odszraniania parownika, które generują krótkotrwałe, ale powtarzalne skoki poboru mocy.

W skali pojedynczego domu to nadal wygląda niewinnie.

W skali osiedla, zakładu lub obszaru zasilanego przez jeden transformator SN/nn zaczyna się efekt kumulacji.

Wszyscy grzeją w tym samym czasie.

Najzimniejsze dni oznaczają szczyt obciążenia dokładnie w tych samych godzinach porannych i wieczornych. Sieć nie ma czasu na „oddech”, a transformator wchodzi w długotrwałą pracę blisko granicy swoich możliwości cieplnych i napięciowych.

Tu pojawia się pierwszy paradoks, który często zaskakuje inwestorów i projektantów.

Transformator olejowy może nie być przeciążony mocowo, a mimo to powodować problemy.

Dlaczego?

Bo problemem nie zawsze jest przekroczenie mocy znamionowej. Często jest nim spadek napięcia wynikający z charakteru obciążenia.

Pompy ciepła, szczególnie te zasilane falownikowo, nie są odbiornikami liniowymi. Ich pobór prądu zmienia się dynamicznie. Przy niskich temperaturach rośnie prąd po stronie niskiego napięcia, a każdy dodatkowy amper oznacza większy spadek napięcia na impedancji transformatora i linii zasilającej.

Latem ten sam transformator pracuje przy wyższym napięciu wtórnym, mniejszym prądzie i dużym zapasie regulacyjnym. Zimą margines znika.

Jeżeli do tego dołożymy sieci projektowane kilkanaście lub kilkadziesiąt lat temu, z założeniem, że głównym odbiornikiem będzie oświetlenie, AGD i sporadyczne grzanie elektryczne, obraz zaczyna się klarować.

To nie jest awaria.

To jest zmiana warunków brzegowych, której infrastruktura po prostu nie była uczona.

W kolejnej części przyjrzymy się temu, jak transformator olejowy reaguje na takie obciążenie od strony fizyki. Bez mitów o „przegrzewaniu się zimą” i bez magicznych wyjaśnień. Tylko to, co naprawdę dzieje się w rdzeniu, uzwojeniach i oleju, gdy sieć zaczyna oddychać mrozem.

Co naprawdę dzieje się w transformatorze olejowym podczas mrozów

Z zewnątrz transformator wygląda tak samo w lipcu i w styczniu.

Ta sama obudowa. Ten sam olej. Te same parametry na tabliczce znamionowej.

Różnica zaczyna się w środku.

Transformator olejowy nie reaguje na zimę w sposób intuicyjny. Niska temperatura otoczenia nie jest dla niego problemem sama w sobie. Wręcz przeciwnie. Chłodzenie działa wtedy efektywniej. Olej łatwiej oddaje ciepło do otoczenia, a zapas cieplny wydaje się większy niż latem.

I właśnie tu rodzi się złudne poczucie bezpieczeństwa.

Bo zimą problemem nie jest temperatura transformatora. Problemem jest napięcie i prąd.

Gdy rośnie obciążenie po stronie niskiego napięcia, rośnie prąd w uzwojeniach. Wraz z nim rosną straty miedziane proporcjonalne do kwadratu prądu. To zjawisko jest dobrze znane i uwzględnione w projektowaniu.

Ale jednocześnie rośnie spadek napięcia na impedancji transformatora.

Każdy transformator ma swoją impedancję zwarciową. To nie jest wada ani przypadkowa cecha. To parametr konstrukcyjny, który decyduje o tym, jak transformator zachowa się przy obciążeniu i zwarciu.

Im większy prąd, tym większy spadek napięcia.

Latem ten spadek jest mało zauważalny. Zimą, przy długotrwałym obciążeniu bliskim szczytowemu, zaczyna być odczuwalny przez odbiorniki.

Pompy ciepła są na to szczególnie wrażliwe.

Falowniki sterujące sprężarkami mają swoje dolne progi napięciowe. Gdy napięcie spada zbyt nisko, elektronika reaguje natychmiast. Najpierw ogranicza moc. Potem przechodzi w alarm. Na końcu wyłącza urządzenie.

Z punktu widzenia użytkownika wygląda to jak losowa awaria.

Z punktu widzenia transformatora to logiczna konsekwencja pracy w warunkach, do których sieć nie była projektowana.

Dochodzi do kolejnego efektu domina.

Gdy część pomp ciepła wyłącza się z powodu niskiego napięcia, obciążenie chwilowo spada. Napięcie odbija się w górę. Urządzenia próbują się ponownie załączyć. Prąd rozruchowy pojawia się jednocześnie w wielu punktach sieci.

Transformator dostaje serię impulsów obciążeniowych, które dodatkowo destabilizują napięcie.

To nie jest przeciążenie w klasycznym sensie.

To jest niestabilność pracy wynikająca z charakteru odbiorników i ich synchronizacji.

W tym miejscu często pojawia się pytanie o zaczepy regulacyjne transformatora.

Skoro napięcie spada, to może wystarczy je podnieść.

Czasem to pomaga. Czasem tylko przesuwa problem w inne miejsce.

Podniesienie napięcia po stronie wtórnej zwiększa margines dla pomp ciepła, ale jednocześnie podnosi napięcie w godzinach mniejszego obciążenia. Może to prowadzić do przekroczeń dopuszczalnych wartości u innych odbiorników. Szczególnie tam, gdzie sieć jest krótka i sztywna.

Transformator nie działa w próżni. Jest elementem systemu.

Jeżeli system się zmienił, transformator zaczyna pokazywać jego słabe punkty.

W kolejnej części przyjrzymy się temu, dlaczego klasyczne metody doboru mocy transformatora przestają wystarczać w świecie masowych pomp ciepła i jakie sygnały ostrzegawcze pojawiają się na długo przed pierwszym zimowym alarmem.

Dlaczego klasyczny dobór mocy przestaje działać

Przez lata wszystko było logiczne i przewidywalne.

Dobór transformatora opierał się na mocy zainstalowanej, współczynnikach jednoczesności i rocznym zużyciu energii. Do tego niewielki zapas bezpieczeństwa, czasem 10 procent, czasem 20. W większości przypadków to wystarczało.

Bo odbiorniki były pasywne i rozproszone w czasie.

Oświetlenie, silniki, urządzenia AGD. Każde z nich miało swój rytm pracy. Nawet jeśli kilka urządzeń włączało się jednocześnie, skala zjawiska była ograniczona.

Pompy ciepła zmieniły ten porządek.

Nie dlatego, że są wadliwe. Nie dlatego, że pobierają „za dużo prądu”. Zmieniły go, bo wprowadzają silną korelację czasową obciążenia.

Gdy robi się zimno, wszystkie chcą pracować. W tym samym momencie. Przez wiele godzin bez przerwy.

Klasyczne współczynniki jednoczesności zaczynają kłamać. Na papierze wszystko się zgadza. W rzeczywistości sieć widzi niemal pełne obciążenie przez długi czas, a nie krótkie piki rozruchowe.

Do tego dochodzi jeszcze jeden element, często pomijany w analizach.

Transformator dobiera się do mocy czynnej. Problemy zimowe bardzo często zaczynają się od mocy biernej i charakteru prądu.

Falowniki w pompach ciepła poprawiają cos φ, ale nie eliminują całkowicie odkształceń prądu. Harmoniczne, szczególnie niskiego rzędu, zwiększają prąd skuteczny bez proporcjonalnego wzrostu mocy czynnej. Transformator widzi większe obciążenie prądowe, choć licznik energii tego nie pokazuje wprost.

To kolejny powód, dla którego „kW się zgadzają”, a napięcie spada.

W praktyce oznacza to, że transformator dobrany idealnie według starej metodologii może zimą pracować w warunkach, których nikt nie brał pod uwagę. Nie jako krótkotrwały wyjątek, ale jako nowa norma.

Pierwsze sygnały ostrzegawcze pojawiają się wcześnie.

Nie są to awarie ani wyłączenia zabezpieczeń.

To drobne objawy, które łatwo zignorować.

Napięcie na dolnej granicy normy w godzinach porannych. Zwiększona liczba alarmów napięciowych w falownikach. Skargi użytkowników, że „czasem coś miga”. Logi z systemów monitoringu pokazujące długie okresy wysokiego obciążenia bez wyraźnych szczytów.

To moment, w którym sieć jeszcze działa. Ale już nie ma marginesu.

Wiele decyzji inwestycyjnych zapada dopiero wtedy, gdy pojawi się pierwszy poważny problem. Zimą, pod presją czasu, niezadowolenia użytkowników i warunków pogodowych. To najgorszy możliwy moment na spokojną analizę.

Dlatego w kolejnej części przejdziemy do tego, co można zrobić wcześniej.

Jakie narzędzia diagnostyczne naprawdę dają odpowiedzi, jak odróżnić problem mocy od problemu napięcia i kiedy transformator faktycznie jest za mały, a kiedy po prostu źle osadzony w zmienionej sieci.

Co można sprawdzić, zanim zacznie się prawdziwy problem

Zimą sieć nie wybacza złudzeń.

Jeżeli pojawiają się pierwsze objawy niestabilności, to znaczy, że fizyka już wysłała sygnał ostrzegawczy. Tylko jeszcze nie krzyczy.

Najczęstszym błędem jest próba odpowiedzi jednym parametrem. Moc transformatora. Przekrój kabla. Nastawa zabezpieczenia. Tymczasem problemy zimowe rzadko mają jedną przyczynę.

Zaczyna się od pomiarów. Ale nie takich, które trwają kilka godzin w losowy dzień.

Potrzebny jest obraz sezonowy.

Profil obciążenia z okresu letniego i zimowego. Minimum kilka tygodni danych. Najlepiej z rozdzielczością piętnastominutową lub krótszą. Dopiero wtedy widać, czy obciążenie ma charakter impulsowy, czy ciągły. Czy napięcie opada wolno, czy zapada się gwałtownie przy określonych godzinach.

Transformator rzadko kłamie. On po prostu pokazuje to, co sieć mu robi.

Kolejnym krokiem jest analiza napięcia w kilku punktach sieci niskiego napięcia, nie tylko na zaciskach transformatora. Spadek napięcia przy trafie może wyglądać akceptowalnie, podczas gdy na końcu linii odbiorczej przekracza dopuszczalne granice.

To szczególnie ważne tam, gdzie pompy ciepła zostały dołożone do istniejących obiektów, bez przebudowy linii i rozdzielnic.

Warto też spojrzeć na to, co dzieje się z mocą bierną i prądem skutecznym.

Jeżeli prąd rośnie szybciej niż moc czynna, to sygnał, że transformator jest obciążany w sposób, którego nie widać w standardowych zestawieniach zużycia energii. Harmoniczne, asymetria faz, nierównomierne załączenia odbiorników potrafią zjeść zapas szybciej, niż się wydaje.

Często pomijanym elementem jest regulacja napięcia.

Zaczepy transformatora bywają ustawione historycznie, pod warunki sprzed modernizacji obiektu. Zmiana jednego stopnia może poprawić sytuację zimą, ale tylko wtedy, gdy została poprzedzona analizą napięć w całym zakresie obciążenia. Inaczej problem przeniesie się na lato.

W tym miejscu pojawia się ważne rozróżnienie.

Nie każdy problem zimowy oznacza, że transformator jest za mały.

Czasem jest wystarczający mocowo, ale pracuje w sieci o zbyt dużej impedancji. Czasem jest dobrany poprawnie, ale obciążenie jest zbyt silnie skorelowane czasowo. A czasem rzeczywiście przekroczono granicę, tylko nikt nie chciał tego wcześniej nazwać po imieniu.

Dobra diagnoza pozwala wybrać właściwe narzędzie.

Modernizacja transformatora to jedno z nich. Ale nie zawsze pierwsze i nie zawsze najrozsądniejsze.

Ten temat opisaliśmy szerzej w osobnym materiale:
Odnowić czy wymienić? Ostatnia szansa dla twojego transformatora!

W kolejnej części pokażemy, jakie scenariusze działań są realne w praktyce. Od najprostszych korekt eksploatacyjnych, przez zmiany w konfiguracji sieci, aż po decyzje inwestycyjne, które mają sens tylko wtedy, gdy wynikają z danych, a nie z zimowej paniki.

Jak projektować i eksploatować transformatory w świecie pomp ciepła

Największa zmiana, jaka dokonała się w ostatnich latach, nie dotyczy samych transformatorów.

Dotyczy sposobu myślenia o sieci.

Przez dekady projektowanie było próbą przewidywania średnich. Średniego zużycia. Średnich szczytów. Średniego zachowania odbiorców. Ten model działał, dopóki odbiorniki miały różne rytmy i nie reagowały masowo na ten sam bodziec.

Pompy ciepła reagują na temperaturę. Jednocześnie. Bez negocjacji.

To oznacza, że sieć musi być projektowana pod scenariusze ekstremalne, a nie tylko pod bilans roczny.

Transformator przestaje być jedynie źródłem mocy. Staje się elementem stabilizacji napięcia w warunkach długotrwałego obciążenia. To zmienia kryteria doboru.

Coraz większego znaczenia nabiera nie tylko moc znamionowa, ale impedancja transformatora, charakterystyka regulacji napięcia oraz współpraca z resztą infrastruktury. Dwa transformatory o tej samej mocy mogą zachowywać się zupełnie inaczej zimą, jeśli mają inną impedancję zwarciową lub inne możliwości regulacyjne.

Eksploatacja również wymaga nowego podejścia.

Zamiast reagować na awarie, warto obserwować trendy. Czy minimalne napięcia z roku na rok spadają. Czy czas pracy przy wysokim obciążeniu się wydłuża. Czy liczba odbiorników o charakterze energoelektronicznym rośnie szybciej niż zakładano.

To są sygnały, które pojawiają się na długo przed kryzysem.

Dobrze zaprojektowana sieć z transformatorami olejowymi nie boi się zimy. Ma zapas. Ma elastyczność. I przede wszystkim ma świadomość, że sposób korzystania z energii już się zmienił i nie wróci do stanu sprzed masowych pomp ciepła.

Dlatego kluczowe pytanie nie brzmi dziś: czy transformator wytrzyma tę zimę.

Pytanie brzmi: czy za pięć lat nadal będzie pracował stabilnie w sieci, która coraz bardziej reaguje na pogodę, automatykę i jednoczesność.

Jeżeli odpowiedź nie jest jednoznaczna, to najlepszy moment na działanie jest właśnie teraz. Spokojnie. Z danymi. Bez zimowej paniki.

Bo zima zawsze przyjdzie. A sieć powinna być na nią gotowa, zanim zrobi się naprawdę zimno.

Na koniec warto postawić kropkę w miejscu, które nie zamyka tematu, tylko otwiera możliwości.

Transformator olejowy nie jest dziś pasywnym elementem infrastruktury.

W realiach masowych pomp ciepła staje się narzędziem świadomego zarządzania napięciem, stratami i stabilnością sieci. Dobrze dobrany, właściwie skonfigurowany i zgodny z aktualnymi wymaganiami Ecodesign Tier 2 potrafi odzyskać margines, taki jak MarkoEco2 od Energeks którego zimą najbardziej brakuje. Nie przez przewymiarowanie, ale przez lepszą jakość energetyczną, niższe straty obciążeniowe i realne dopasowanie do współczesnych profili pracy.

Nasza aktualna oferta transformatorów została zaprojektowana właśnie z myślą o takich scenariuszach, w których sieć musi pracować stabilnie nie tylko dziś, ale również w kolejnych sezonach grzewczych.

Obejmuje zarówno transformatory olejowe, sprawdzone w wymagających warunkach eksploatacyjnych i odporne na długotrwałe obciążenia zimowe, jak i transformatory suche, wybierane tam, gdzie kluczowe znaczenie mają bezpieczeństwo pożarowe, warunki środowiskowe lub zabudowa wewnętrzna.

W obu przypadkach punkt wyjścia jest ten sam. Stabilność napięcia, niskie straty, zgodność z aktualnymi wymaganiami efektywności energetycznej oraz realne dopasowanie do współczesnych profili obciążenia, w których pompy ciepła nie są już wyjątkiem, lecz normą.

Dziękujęmy za czas i uwagę. Jeżeli interesują Cię takie analizy, realne doświadczenia z projektów i spokojne rozmowy o tym, jak zmienia się energetyka od środka, zapraszamy do społeczności na LinkedIn

Źródła:

International Energy Agency (IEA) – elektryfikacja ogrzewania i pompy ciepła

https://www.iea.org/reports/the-future-of-heat-pumps

ENTSO E – stabilność napięciowa i nowe profile obciążenia

https://www.entsoe.eu/publications/system-development-reports/

2025. Rok, w którym teoria przestała wystarczać

Rok 2025 nie przyniósł jednego wielkiego przełomu technologicznego.
Nie pojawił się cudowny materiał.
Nie zmieniła się fizyka.
Nie odkryto nowego prawa elektrotechniki.

Za to wydarzyło się coś znacznie mniej spektakularnego, ale dużo bardziej bolesnego.

Rzeczywistość zaczęła sprawdzać założenia.

Te, które przez lata działały „wystarczająco dobrze”, nagle przestały się bronić. Projekty powielane z poprzednich lat zaczęły się rozjeżdżać już na etapie realizacji. Budżety, które według arkuszy miały się spinać, zaczęły przeciekać w miejscach wcześniej uznawanych za bezpieczne. Harmonogramy, które zakładały standardowe rozwiązania, musiały być poprawiane w trakcie gry.

I bardzo szybko okazało się, że transformator nie jest już tylko elementem tła.

W 2025 roku transformator stał się tematem rozmów na budowie, w biurze projektowym i przy stole inwestora. Pojawiał się w pytaniach o straty energii, o zgodność z Ecodesign Tier 2, o realne koszty eksploatacji, o gabaryty, logistykę i odbiory. Coraz częściej nie jako problem jednostkowy, ale jako element, który potrafił przesądzić o powodzeniu całego projektu.

To był rok, w którym teoria została zaproszona na budowę.
I nie zawsze wyszła z niej obronną ręką.

Ten tekst nie jest podsumowaniem produktów. Jest podsumowaniem doświadczeń. Jest próbą zebrania wniosków z roku, który bardzo skutecznie oddzielił założenia wygodne od założeń prawdziwych. Pisany jest z myślą o projektantach, wykonawcach i inwestorach, którzy nie chcą wchodzić w 2026 rok na pamięć ani na skróty. Tylko z większym spokojem i lepszym rozeznaniem.

Bo jeśli 2025 czegoś nauczył branżę energetyczną, to tego, że nie wszystko, co działało wczoraj, działa równie dobrze jutro.

Nie pytaliśmy, jaki transformator jest najlepszy.
Pytaliśmy, jaki przestał być problemem.

Nie tworzymy rankingu. Nie sprzedajemy obietnic. Przyglądamy się napięciom, które w 2025 roku ujawniły się między regulacjami, fizyką i budżetem. Sprawdzamy, gdzie teoria rozmijała się z praktyką i jakie decyzje zaczęły wygrywać w realnych projektach.

To opowieść o stratach, które nagle zaczęły mieć znaczenie.

O mocy, która przestała być tylko liczbą w tabeli. O dokumentacji, która potrafiła uratować albo zatrzymać inwestycję. I o tym, dlaczego w 2026 roku pytanie nie brzmi już „co jest najmocniejsze”, tylko „co daje przewidywalność”.

Czas czytania: ~11 minut

Ecodesign Tier 2 przestał być teorią. Stał się filtrem rzeczywistości

Jeszcze kilka lat temu Ecodesign Tier 2 funkcjonował w branży głównie jako pojęcie przyszłości.

Coś, co „wejdzie”, „będzie obowiązywać”, „trzeba będzie uwzględnić”. W 2025 roku ten tryb myślenia przestał działać.

Tier 2 przestał być zapisem w dyrektywie.
Stał się bardzo praktycznym filtrem, przez który zaczęły przechodzić albo odpadać realne projekty.

Na papierze wszystko wyglądało prosto.

Niższe straty jałowe, lepsza sprawność, zgodność z regulacją. W praktyce 2025 pokazał, że nie każdy transformator, który „prawie spełnia”, rzeczywiście spełnia wymagania w kontekście konkretnej instalacji. Różnice kilku watów w stratach jałowych, wcześniej ignorowane, zaczęły mieć znaczenie. Nie dlatego, że nagle wszyscy zakochali się w efektywności.

Tylko dlatego, że energia przestała być tanim tłem, a zaczęła być realnym kosztem.

W wielu projektach Tier 2 obnażył stare nawyki projektowe.

Dobór transformatora „na oko”, oparty na wcześniejszych realizacjach, przestał być bezpieczny. Rozwiązania, które przez lata przechodziły odbiory bez większych pytań, w 2025 roku zaczęły budzić wątpliwości. Pojawiły się dodatkowe zapytania, doprecyzowania, korekty. Czasem na etapie projektu, czasem już w trakcie realizacji, co zawsze boli bardziej.

Problem nie polegał na samej regulacji.

Polegał na tym, że Tier 2 wymusił konfrontację z rzeczywistym profilem pracy transformatora. Straty jałowe, które wcześniej traktowano jak koszt „stały i pomijalny”, zaczęły być analizowane w skali roku, a nie chwili odbioru. W instalacjach, gdzie transformator przez większość czasu pracuje z niskim obciążeniem, nagle okazało się, że to właśnie one decydują o ekonomice rozwiązania.

2025 pokazał też, że nie każdy projekt jest gotowy na Tier 2 w tym samym stopniu.

W nowych instalacjach łatwiej było uwzględnić wymagania od początku. W modernizacjach i rozbudowach sytuacja bywała bardziej skomplikowana. Ograniczenia gabarytowe, istniejąca infrastruktura, wcześniejsze założenia projektowe potrafiły zderzyć się z nowymi wymaganiami w sposób bardzo nieprzyjemny.

Do tego doszła kwestia dostępności.

W poprzednim roku rynek bardzo wyraźnie odczuł, że transformator spełniający Tier 2 to nie zawsze towar „od ręki”. Czas oczekiwania, logistyka, planowanie dostaw zaczęły mieć realny wpływ na harmonogramy inwestycji. Projekty, które nie uwzględniły tego z wyprzedzeniem, często musiały nadrabiać czas w innych obszarach albo przesuwać terminy.

Ciekawym zjawiskiem było też to, jak zmieniła się narracja wokół Tier 2.

Zniknęło pytanie „czy trzeba”, a pojawiło się pytanie „jak zrobić to rozsądnie”. Coraz częściej rozmowy dotyczyły nie samego spełnienia normy, ale konsekwencji wyboru konkretnego rozwiązania.

Jak wpłynie to na straty w długim okresie?

Jak na serwis?

Jak na przyszłe zmiany obciążenia?

W tym sensie Ecodesign Tier 2 zrobił branży przysługę. Nie uprościł życia. Ale zmusił do myślenia w kategoriach całościowych, a nie tylko formalnych. I bardzo szybko stało się jasne, że w 2026 roku Tier 2 nie będzie już tematem do dyskusji. Będzie punktem wyjścia.

• O startach jałowych w Tier2 i ich przełożeniu na konkretne liczby finansowe pialiśmy tutaj, warto zapoznać się z tą wiedzą:

Straty jałowe w transformatorach Tier 2. Jak policzyć realny koszt?

Moc znamionowa kontra rzeczywistość użytkowania

Jeśli jedno założenie zostało w 2025 roku zweryfikowane szczególnie boleśnie, to było nim przekonanie, że moc znamionowa transformatora mówi o nim wszystko.

Przez lata traktowano ją jak bezpieczną kotwicę. Jest liczba. Jest zapas. Jest spokój. Problem w tym, że rzeczywistość bardzo rzadko pracuje według tej samej tabeli.

W 2025 roku wiele projektów boleśnie zderzyło się z faktem, że transformator nie pracuje w próżni. Pracuje w czasie. W cyklach dobowych. W sezonowości. W środowisku odbiorników, które zmieniły swój charakter szybciej niż większość założeń projektowych.

Klasyczny błąd wyglądał niewinnie. „Dajmy większy transformator, będzie bezpieczniej”.

Albo odwrotnie. „Profil obciążenia wychodzi lekki, można zejść z mocy”. Na papierze wszystko się zgadzało. W arkuszu kalkulacyjnym też. Na budowie i w eksploatacji zaczynały się schody.

Przewymiarowanie w 2025 roku przestało być neutralne.

Transformator pracujący przez większość czasu z bardzo niskim obciążeniem generuje straty jałowe niezależnie od tego, czy oddaje moc, czy nie. Przy rosnących kosztach energii zaczęło to być zauważalne nie po roku, ale po kilku miesiącach. Inwestorzy, którzy jeszcze niedawno machnęliby ręką, zaczęli zadawać pytania. Skąd te liczby. Dlaczego rachunki nie wyglądają tak, jak zakładano.

Z drugiej strony pojawiły się problemy z niedowymiarowaniem.

W szczególności tam, gdzie profil obciążenia oparto na danych historycznych, które nie uwzględniały zmian po stronie odbiorników. Pompy ciepła, ładowarki pojazdów elektrycznych, falowniki, nieregularne cykle pracy. Wszystko to sprawiło, że chwilowe przeciążenia, prądy rozruchowe i krótkotrwałe piki mocy zaczęły występować częściej niż przewidywano.

W 2025 roku wiele osób po raz pierwszy naprawdę zobaczyło różnicę między mocą znamionową a rzeczywistym zachowaniem transformatora w czasie. Transformator może mieć zapas mocy, a jednocześnie pracować w warunkach, które generują nadmierne nagrzewanie.

Może formalnie spełniać wymagania, a praktycznie skracać swoją żywotność. Może „dawać radę”, ale kosztem strat i stresu eksploatacyjnego.

Częstym źródłem problemu było uproszczone podejście do profilu obciążenia.

Średnia moc z doby albo miesiąca nie mówi wiele o tym, co dzieje się w konkretnych momentach.

A to właśnie te momenty decydują o tym, jak transformator się zachowuje. Krótkie, ale intensywne obciążenia potrafią zrobić więcej szkód niż stabilna praca na wyższym poziomie.

2025 rok pokazał też, że rozmowa o mocy transformatora nie może się kończyć na liczbie w nazwie. Coraz częściej do głosu dochodziły pytania o charakter odbiorów, o zmienność w czasie, o plany rozwoju instalacji. Projektanci zaczęli częściej wracać do inwestorów z pytaniami, które wcześniej uznawano za zbędne.

Jak będzie wyglądać obciążenie za dwa lata?

Co się zmieni po rozbudowie?

Jakie scenariusze są realne, a jakie tylko teoretyczne?

To wszystko sprawiło, że w 2025 roku dobór mocy transformatora przestał być decyzją „na zapas”. Stał się decyzją strategiczną. Taką, która musi uwzględniać nie tylko to, co jest dziś, ale to, co bardzo prawdopodobne jutro.

I właśnie dlatego wchodząc w 2026 rok coraz mniej osób pyta o to, jaki transformator ma największą moc? Coraz więcej pyta, jaki najlepiej pasuje do rzeczywistego sposobu użytkowania.

A to jest zmiana, która robi ogromną różnicę.

Straty energii przestały być abstrakcją. Zaczęły kosztować naprawdę

Przez długie lata straty transformatora były jednym z tych tematów, które wszyscy znali, ale niewielu naprawdę liczyło. Owszem, pojawiały się w dokumentacji. Owszem, były wpisane w karty katalogowe. Ale w praktyce traktowano je jak koszt tła. Coś, co „po prostu jest” i nie wymaga głębszej uwagi.

2025 rok zakończył ten komfortowy etap.

W momencie, gdy ceny energii przestały być stabilnym punktem odniesienia, a zaczęły realnie falować, straty własne transformatora wyszły z cienia.

I zrobiły to w bardzo nieprzyjemny sposób. Nagle okazało się, że różnice, które wcześniej wydawały się kosmetyczne, w skali roku zaczynają być zauważalne w budżecie operacyjnym.

Największym zaskoczeniem dla wielu inwestorów nie były straty obciążeniowe. Te intuicyjnie kojarzą się z pracą urządzenia. Prawdziwym odkryciem okazały się straty jałowe. Stałe. Niezależne od obciążenia. Obecne zawsze, nawet wtedy, gdy transformator przez większość czasu „czeka”.

W instalacjach, gdzie profil pracy jest nierównomierny albo sezonowy, właśnie te straty zaczęły grać pierwsze skrzypce. Transformator, który formalnie był dobrze dobrany, przez dużą część roku pracował daleko od punktu optymalnego. A energia uciekała. Dzień po dniu. Bez hałasu. Bez alarmów. Bez widocznych objawów, poza jedną rzeczą, której nie da się zignorować: rachunkiem.

2025 rok był też momentem, w którym coraz więcej projektów zaczęło być analizowanych w kategoriach całkowitego kosztu posiadania, a nie tylko ceny zakupu. TCO przestało być modnym skrótem. Stało się narzędziem obronnym. Inwestorzy zaczęli pytać, ile dany transformator będzie kosztował nie w momencie odbioru, ale po pięciu, dziesięciu, piętnastu latach pracy.

To zmieniło dynamikę rozmów.

Tańsze rozwiązania zaczęły przegrywać w długim horyzoncie. Różnica kilku procent w sprawności, wcześniej uznawana za detal, w nowych kalkulacjach potrafiła przesądzić o opłacalności całej inwestycji. I co ciekawe, coraz częściej te rozmowy odbywały się nie na etapie przetargu, ale już po pierwszym roku eksploatacji, gdy dane przestały być teoretyczne.

Warto zauważyć, że 2025 rok zbiegł się z wyraźnym wzrostem świadomości energetycznej także po stronie regulatorów i instytucji międzynarodowych. Raporty dotyczące efektywności energetycznej coraz częściej wskazywały, że straty w infrastrukturze przesyłowej i dystrybucyjnej nie są marginalnym problemem, ale jednym z realnych obszarów do optymalizacji.

W praktyceoznaczało to jedno. Transformator przestał być kosztem jednorazowym. Stał się elementem, który generuje stały strumień kosztów albo oszczędności. W zależności od tego, jak został dobrany. I jak realnie pracuje.

To również zmieniło sposób rozmowy między projektantami a inwestorami. Pojawiło się więcej pytań o scenariusze długoterminowe. O zmiany obciążenia. O elastyczność instalacji. O to, czy rozwiązanie wybrane dziś nie okaże się balastem za kilka lat.

Wchodząc w 2026 rok, coraz trudniej jest zignorować temat strat energii. Nie dlatego, że ktoś tego wymaga. Tylko dlatego, że liczby zaczęły mówić same za siebie.

A z takimi danymi, jak wiadomo, nie da się wygrać narracją.

Co naprawdę mówi raport IEA „Energy Efficiency 2025” i dlaczego to ma znaczenie dla transformatorów

Raport International Energy Agency – Energy Efficiency 2025 jasno pokazuje, że efektywność energetyczna przestała być dodatkiem do transformacji energetycznej. Stała się jej fundamentem. I co istotne, IEA nie mówi tu o futurystycznych technologiach, lecz o urządzeniach, które już dziś pracują w sieciach elektroenergetycznych.

Według IEA tempo poprawy efektywności energetycznej na świecie wciąż jest zbyt wolne, aby osiągnąć cele klimatyczne i jednocześnie utrzymać stabilność systemów energetycznych. Agencja wskazuje, że globalny wskaźnik poprawy efektywności powinien wynosić około 4 procent rocznie, podczas gdy w ostatnich latach realnie oscylował bliżej 2 procent. Ta różnica przekłada się bezpośrednio na większe straty energii, wyższe koszty operacyjne i większe obciążenie infrastruktury.

W raporcie mocno wybrzmiewa wątek infrastruktury elektroenergetycznej. IEA podkreśla, że redukcja strat w przesyle i dystrybucji energii jest jednym z najszybszych i najbardziej opłacalnych sposobów poprawy efektywności całych systemów energetycznych. Nie wymaga ona rewolucji technologicznej, lecz konsekwentnego stosowania sprawdzonych, bardziej efektywnych rozwiązań w urządzeniach takich jak transformatory.

Szczególną uwagę zwrócono na straty jałowe i straty obciążeniowe w urządzeniach pracujących w trybie ciągłym. IEA wskazuje, że nawet niewielkie różnice w sprawności pojedynczych elementów infrastruktury, w skali systemowej i wieloletniej, przekładają się na bardzo wymierne efekty ekonomiczne.

Mowa tu o oszczędnościach liczonych nie w procentach, ale w realnych kosztach energii i zmniejszonym zapotrzebowaniu na jej wytwarzanie.

Raport zwraca również uwagę na zmianę charakteru obciążeń w sieciach. Rosnący udział źródeł odnawialnych, magazynów energii, pojazdów elektrycznych i elektryfikacji ogrzewania powoduje większą zmienność przepływów energii.

W takim środowisku urządzenia o niższych stratach i lepszej sprawności częściowej zyskują na znaczeniu, ponieważ pracują efektywnie nie tylko w punktach nominalnych, ale także przy obciążeniach dalekich od maksymalnych.

IEA podkreśla też aspekt kosztowy. Inwestycje w efektywność energetyczną są jednymi z najszybciej zwracających się działań w sektorze energii.

Ograniczenie strat w urządzeniach elektroenergetycznych zmniejsza zapotrzebowanie na energię pierwotną, obniża koszty eksploatacyjne i redukuje presję na rozbudowę mocy wytwórczych. To szczególnie istotne w warunkach niestabilnych cen energii, z jakimi mierzył się rynek w ostatnich latach.

W kontekście praktycznym raport IEA wysyła bardzo czytelny sygnał: efektywność urządzeń infrastrukturalnych nie jest już wyborem wizerunkowym ani regulacyjnym, lecz decyzją systemową. To, jak zaprojektowane i dobrane są transformatory, ma bezpośredni wpływ nie tylko na bilans pojedynczej instalacji, ale na odporność i koszty całych sieci elektroenergetycznych.

Dla branży oznacza to jedno. Wchodząc w kolejne lata, coraz trudniej będzie uzasadniać wybór rozwiązań o wyższych stratach wyłącznie niższą ceną zakupu.

Efektywność energetyczna jako kluczowa odpowiedź przemysłu na drożejącą energię | Źródło: International Energy Agency, Industrial Competitiveness Survey 2025.

Infografika oparta na badaniu Międzynarodowej Agencji Energetycznej z 2025 roku pokazuje, jak przedsiębiorstwa przemysłowe reagują na rosnące koszty energii i niestabilność cen. Wyniki ankiety przeprowadzonej wśród 1 000 respondentów z 14 krajów jednoznacznie wskazują, że efektywność energetyczna jest dziś najważniejszym priorytetem strategicznym, wyprzedzając inwestycje w odnawialne źródła energii na miejscu, przenoszenie kosztów na klientów czy ograniczanie produkcji.

Druga część potwierdza, że działania z zakresu efektywności energetycznej realnie zwiększają odporność firm na wahania cen energii. Ponad 80 % respondentów ocenia ich wpływ jako krytyczny, silny lub umiarkowany, a jedynie 7 % nie zauważa żadnego efektu. Dane te pokazują, że modernizacja infrastruktury elektroenergetycznej, redukcja strat i lepsze zarządzanie energią przekładają się bezpośrednio na stabilność kosztów operacyjnych i ciągłość działania zakładów.

Wnioski z badania IEA jasno wskazują, że w 2025 roku efektywność energetyczna przestała być dodatkiem środowiskowym, a stała się jednym z kluczowych narzędzi budowania konkurencyjności przemysłu oraz odporności na kryzysy energetyczne.

Gabaryty, logistyka i montaż. Niby detale, a ile razy zabolały

Jeśli w 2025 roku coś regularnie wywracało harmonogramy, to nie były awarie spektakularne. To były detale. Wymiary. Masa. Dostępność miejsca. Kolejność prac. Rzeczy, które na etapie projektu wydają się oczywiste, a w realnym świecie potrafią zdominować cały proces.

Transformator bardzo długo był traktowany jak element, który „jakoś się wstawi”. W praktyce 2025 pokazał, że to założenie jest coraz mniej aktualne. Szczególnie tam, gdzie mówimy o prefabrykowanych stacjach transformatorowych, modernizacjach istniejących obiektów albo inwestycjach realizowanych w gęstej zabudowie.

Pierwszym punktem zapalnym okazały się gabaryty.

Różnice kilku centymetrów w szerokości lub wysokości, które w karcie katalogowej nie budzą emocji, na budowie potrafiły oznaczać konieczność zmiany koncepcji posadowienia. W 2025 roku wiele projektów boleśnie odczuło, że stacja transformatorowa zaprojektowana pod „standardowy transformator” nie zawsze jest kompatybilna z rzeczywistym urządzeniem dostępnym w danym terminie.

My też nauczyliśmy się tego w sposób, którego raczej się nie zapomina.

W jednym z projektów, dosłownie na ostatniej prostej, okazało się, że transformator trzeba dostosować do wymagań operatora systemu dystrybucyjnego już po zakończeniu zasadniczych prac. Kilka centymetrów, które na etapie projektu wydawały się nieistotne, na finiszu oznaczały realne koszty, nerwowe telefony i pracę „na wczoraj”.

To była droga lekcja, ale bardzo konkretna.

Od tamtego momentu standard przestał być pojęciem umownym. Dziś transformatory Energeks są wykonywane dokładnie pod wymagania operatorów takich jak PGE, Grupa Orlen, ENEA czy TAURON.

Nie orientacyjnie. Nie z tolerancją „na oko”. Co do milimetra.

Nie dlatego, że to dobrze wygląda w ofercie. Tylko dlatego, że 2025 rok pokazał nam bardzo wyraźnie, ile naprawdę kosztują drobne niedopasowania, gdy wychodzą na jaw zbyt późno.

Drugim problemem była masa.

Transport transformatora przestał być prostą operacją logistyczną.

Ograniczenia nośności dróg lokalnych, dostęp do placu budowy, możliwość użycia dźwigu o określonych parametrach. Wszystko to zaczęło mieć znaczenie wcześniej niż kiedykolwiek. Projekty, które nie uwzględniły tych aspektów na etapie planowania, często nadrabiały to nerwowo na końcu.

W 2025 roku coraz częściej pojawiały się sytuacje, w których transformator był gotowy, ale nie było fizycznej możliwości jego bezpiecznego montażu zgodnie z pierwotnym harmonogramem. Dodatkowe dni postoju. Dodatkowe koszty. Dodatkowe negocjacje. I pytanie, które padało za późno: czy naprawdę musiało tak być.

Trzeci aspekt to serwis i dostępność po uruchomieniu.

Coraz więcej osób zaczęło myśleć nie tylko o tym, jak transformator wstawić, ale jak się do niego dostać za pięć czy dziesięć lat.

W 2025 roku pojawiło się więcej pytań o przestrzeń serwisową, możliwość bezpiecznego demontażu elementów, dostęp do punktów kontrolnych. To nie jest temat, który robi wrażenie w prezentacji sprzedażowej. Ale jest tematem, który wraca bardzo konsekwentnie w eksploatacji.

Ciekawym zjawiskiem było też to, że w 2025 roku coraz więcej problemów logistycznych zaczęto postrzegać jako element systemowy, a nie przypadek.

Raporty międzynarodowe dotyczące realizacji inwestycji infrastrukturalnych pokazują jasno, że niedoszacowanie logistyki i integracji elementów technicznych jest jedną z głównych przyczyn opóźnień i wzrostu kosztów. W jednym z opracowań McKinsey dotyczących produktywności w budownictwie infrastrukturalnym wskazano, że brak koordynacji między projektem a realnymi możliwościami montażu jest jednym z najczęstszych źródeł strat czasu i pieniędzy w inwestycjach energetycznych.

W praktyce 2025 roku oznaczało to zmianę podejścia.

Projektanci zaczęli częściej dopytywać o rzeczy, które wcześniej uznawano za oczywiste. Wykonawcy zaczęli wcześniej włączać logistykę w proces planowania. Inwestorzy zaczęli rozumieć, że kompaktowość i przewidywalność montażu to nie luksus, tylko realna oszczędność.

Gabaryty przestały być drugorzędnym parametrem. Stały się jednym z kryteriów wyboru.

Nie dlatego, że ktoś nagle polubił mniejsze urządzenia.

Tylko dlatego, że w 2025 roku rynek bardzo wyraźnie zobaczył, ile kosztuje niedopasowanie.

Wchodząc w 2026 rok, coraz trudniej jest myśleć o transformatorze w oderwaniu od miejsca, w którym ma pracować. Fizyczna rzeczywistość wróciła do rozmów projektowych.

I raczej zostanie w nich na dłużej.

Dokumentacja, powtarzalność i spokój na odbiorach

Jeśli w 2025 roku coś potrafiło zatrzymać gotową technicznie inwestycję, to nie był brak mocy ani awaria sprzętu. To była dokumentacja. A dokładniej jej brak, niejednoznaczność albo rozjazd między tym, co zapisane, a tym, co faktycznie stało na placu.

Przez lata dokumenty traktowano jak formalność do odhaczenia.

Coś, co „musi być”, ale niekoniecznie wymaga szczególnej uwagi. W 2025 roku ten sposób myślenia przestał działać. Operatorzy systemów dystrybucyjnych, inspektorzy i inwestorzy zaczęli patrzeć na papiery nie jak na dodatek, ale jak na dowód spójności całego projektu.

Najczęstszym problemem nie była całkowita nieobecność dokumentów. Były. Tyle że niespójne. Deklaracje, które nie do końca odpowiadały rzeczywistemu wykonaniu. Karty techniczne aktualne „na moment zamówienia”, ale już niekoniecznie na moment odbioru. Instrukcje eksploatacji, które bardziej przypominały ogólny opis produktu niż realne wsparcie dla użytkownika.

W 2025 roku coraz częściej pojawiały się pytania, które wcześniej padały rzadko.

Czy ten transformator faktycznie spełnia wymagania konkretnego operatora?

Czy parametry wpisane w dokumentacji odpowiadają temu, co zostało dostarczone?

Czy producent przewidział scenariusze pracy, które dziś są normą, a nie wyjątkiem?

Szczególnie wrażliwym punktem okazała się powtarzalność. Projekty realizowane seryjnie, w różnych lokalizacjach, zaczęły boleśnie odczuwać różnice między kolejnymi dostawami.

Ten sam model transformatora, a drobne zmiany w wykonaniu. Inne rozmieszczenie elementów. Inna dokumentacja. Dla eksploatacji to nie jest detal. To źródło niepotrzebnych pytań, ryzyka i nerwów.

Wielu wykonawców przyznało wprost, że w 2025 roku największą ulgą na odbiorach było to, gdy dokumentacja po prostu się zgadzała. Bez tłumaczeń. Bez „to jest podobne”. Bez dopisków ręcznych. Spójność między projektem, wykonaniem i papierem zaczęła być traktowana jak wartość techniczna, a nie administracyjna.

Coraz większe znaczenie zaczęły mieć także dokumenty eksploatacyjne.

Instrukcje, które faktycznie pomagają użytkownikowi zrozumieć, jak transformator pracuje, kiedy reagować i na co zwracać uwagę. W świecie, w którym kadry techniczne są coraz bardziej obciążone, jasność i czytelność dokumentacji przestały być luksusem. Stały się elementem bezpieczeństwa.

Ten trend nie jest przypadkowy.

Według raportów międzynarodowych instytucji zajmujących się bezpieczeństwem infrastruktury technicznej, jednym z głównych źródeł problemów eksploatacyjnych są błędy komunikacyjne i brak jednoznacznej informacji technicznej. W opracowaniach dotyczących niezawodności infrastruktury krytycznej wskazuje się wprost, że standaryzacja dokumentacji i procedur znacząco zmniejsza ryzyko przestojów i nieplanowanych interwencji.

W praktyce 2025 roku oznaczało to przesunięcie akcentów.

Coraz częściej wybierano rozwiązania, które może nie były najbardziej efektowne, ale były przewidywalne. Takie, które przy kolejnym odbiorze nie zaskakiwały. Takie, które dało się łatwo porównać, serwisować i włączyć w istniejące procedury.

Dokumentacja przestała być dodatkiem. Stała się elementem infrastruktury. A spokój na odbiorach, który z niej wynika, okazał się jedną z najbardziej niedocenianych korzyści dobrze dobranego transformatora.

Co po tym wszystkim wybrać na 2026 i dlaczego spokój stał się nową walutą

Po roku takim jak 2025 naturalnie pojawia się pokusa, żeby zapytać wprost.
Skoro tyle rzeczy się rozjechało, skoro teoria została zweryfikowana przez praktykę, skoro detale okazały się decydujące, to jaki transformator wybrać na 2026.

I tu warto na chwilę zwolnić.

Bo największym wnioskiem z ostatnich dwunastu miesięcy nie jest to, że rynek potrzebuje czegoś nowego. Największym wnioskiem jest to, że rynek potrzebuje czegoś przewidywalnego. Rozwiązań, które nie zaskakują w złym momencie. Które mieszczą się nie tylko w dokumentacji, ale też w stacji, harmonogramie i budżecie. Które są zgodne z regulacjami nie na granicy tolerancji, ale z realnym zapasem bezpieczeństwa.

W tym sensie wybór transformatora na 2026 coraz rzadziej jest wyborem „najlepszego technicznie”. Coraz częściej jest wyborem najbardziej rozsądnym w kontekście całego systemu. Straty energii. Profilu obciążenia. Logistyki. Dokumentacji. Odbiorów. Eksploatacji za 5,10, 20…lat, dlatego wnioski z 2025 naturalnie prowadzą do rozwiązań takich jak MarkoEco i Teo Eco Tier 2 w ofercie Energeks.

Nie dlatego, że są najbardziej efektowne.
Nie dlatego, że „tak trzeba”.
Tylko dlatego, że odpowiadają dokładnie na problemy, które ten rok obnażył.

Spełnienie wymagań Ecodesign Tier 2 bez interpretacyjnych szarości. Niskie straty jałowe tam, gdzie transformator przez większość czasu pracuje poza obciążeniem nominalnym. Przewidywalne gabaryty i wykonanie zgodne z wymaganiami operatorów systemów dystrybucyjnych, dokumentacja, która nie wymaga tłumaczeń na etapie odbioru. To nie jest opowieść o jednym produkcie.

To jest opowieść o podejściu.

O tym, że po 2025 roku coraz mniej osób chce improwizować. Coraz więcej chce wiedzieć, że decyzja podjęta dziś nie wróci za dwa lata w formie problemu.

Cała ta analiza, od pierwszej sekcji po ostatnią, wynika z bardzo prostego założenia: słuchać i reagować na rzeczywiste potrzeby rynku.

Na koniec chcemy powiedzieć jedno.
Dziękujemy.

Za rozmowy na placach inwestycyjnyc.
Trudne pytania w projektach.

Wymianę spotrzeżeń i wiedzy.
Uwagi, które czasem bolą, ale zawsze uczą.

I za to, że coraz częściej myślimy o energetyce nie tylko w kategoriach mocy, ale odpowiedzialności i długofalowych konsekwencji.

Nowy rok w branży energetycznej rzadko bywa spokojny. I dobrze.

Życzymy Wam na 2026 nie braku wyzwań, bo to one popychają rozwój, ale więcej przewidywalności tam, gdzie ma ona znaczenie. Mniej gaszenia pożarów. Więcej decyzji, które bronią się po czasie.

Jeśli te tematy są Wam bliskie, zapraszamy do naszej społeczności na LinkedIn.

Dzielimy się tam doświadczeniami z rynku, wnioskami z realizacji i rozmowami, które zwykle nie mieszczą się w folderach produktowych, z myślą o ludziach, którzy chcą widzieć dalej niż najbliższy odbiór.

2026 nadchodzi szybko.
Dobrze wejść w niego z energią, która pracuje dla Was!

Źródła:

Cover Photo: Juan Soler Campello/pexels

International Energy Agency (IEA) - Energy Efficiency 2025

McKinsey Global Institute - Reinventing construction through a productivity revolution

Kiedy stoisz obok stacji transformatorowej i słyszysz delikatne buczenie, trudno uwierzyć, że w tej metalowej skrzyni pulsuje życie sieci energetycznej.

A jednak większość z nas nosi w sobie od dziecka tę samą ciekawość: tę samą, która kazała sprawdzić, co jest w środku piłeczki golfowej, pingpongowej albo piłki tenisowej.

Kto nie próbował jej przewiercić, rozciąć albo rozpruć, żeby zobaczyć, jak wygląda „wnętrze świata”, niech pierwszy rzuci bezpiecznikiem ;-)

Transformator działa dokładnie na tym samym archetypowym impulsie: chęci zajrzenia tam, gdzie na co dzień nie zaglądamy.

Wewnątrz transformatora dzieje się coś fascynującego. Prąd przeobraża się niczym w alchemicznym procesie, a jego serce chłodzi olej o parametrach niemal laboratoryjnych.

Co dokładnie kryje się pod stalową pokrywą?

I dlaczego ta konstrukcja działa nieprzerwanie przez dziesiątki lat, mimo ekstremalnych temperatur, wibracji i napięć sięgających tysięcy woltów?

W Energeks pracujemy z transformatorami średniego napięcia na co dzień – od projektowania i testowania po wdrożenia w terenie. Wiemy, że zrozumienie wnętrza transformatora to nie tylko kwestia ciekawości, ale też bezpieczeństwa, efektywności i zgodności z normami.

Ten artykuł jest dla wykonawców, inwestorów, projektantów i pasjonatów techniki, którzy chcą zajrzeć do środka bez ryzyka porażenia prądem.

Po lekturze będziesz wiedzieć:

• z jakich kluczowych elementów składa się transformator olejowy,
• jaką rolę pełni olej i jak współpracuje z układem magnetycznym,
• czym różni się konstrukcja transformatora hermetycznego od tego z konserwatorem,
• jakie błędy konstrukcyjne najczęściej skracają jego żywotność.

Na końcu czega Cię bonus, lista 5 błędów eksploatacyjnych, które potrafią zniszczyć nawet najlepiej zaprojektowany transformator

Czas czytania: ok. 7 minut

Rdzeń magnetyczny – żelazne serce transformatora

Kiedy patrzysz na transformator olejowy z zewnątrz, widzisz solidną stalową skrzynię, często zamkniętą w betonowej obudowie prefabrykowanej stacji. Ale prawdziwe życie tego urządzenia toczy się w środku – tam, gdzie bije jego żelazne serce: rdzeń magnetyczny. Bez niego transformator byłby jak ciało bez układu krwionośnego – nie miałby jak przenieść energii z uzwojeń pierwotnych do wtórnych.

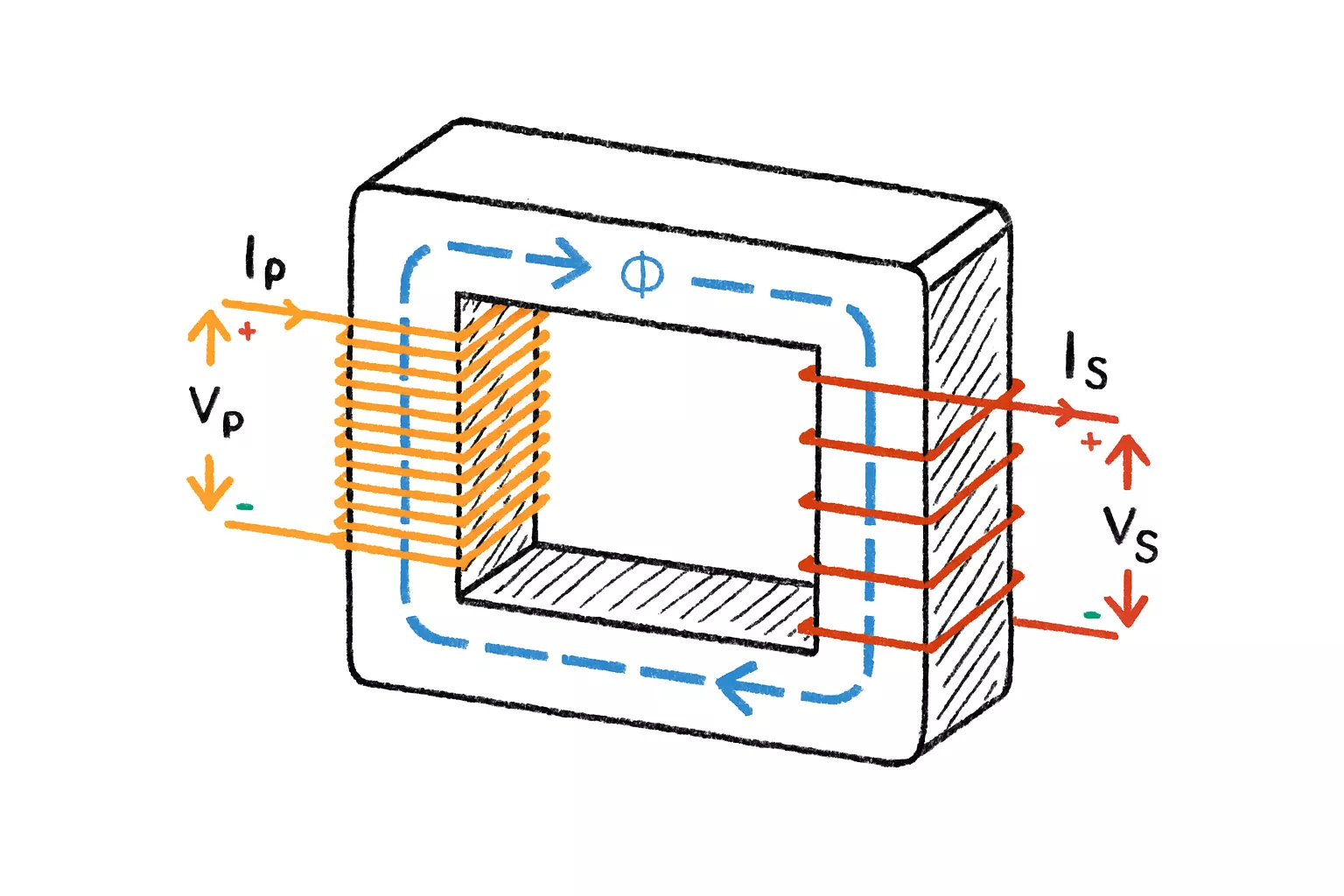

Żeby zrozumieć, jak to działa, trzeba na chwilę wrócić do podstaw fizyki. Transformator nie „przesyła” prądu bezpośrednio między uzwojeniami. Zamiast tego wykorzystuje zjawisko indukcji elektromagnetycznej. Gdy przez uzwojenie pierwotne przepływa prąd zmienny, wytwarza zmienne pole magnetyczne, które z kolei indukuje napięcie w uzwojeniu wtórnym. A to wszystko dzieje się dzięki rdzeniowi – elementowi, który ten strumień magnetyczny prowadzi i skupia, jak dobrze ułożona autostrada dla pola elektromagnetycznego.

Z czego zrobiony jest rdzeń transformatora olejowego?

Nie z „żelaza”, jak mawia się potocznie, ale z blach elektrotechnicznych

– cienkich, precyzyjnie walcowanych arkuszy stali krzemowej o niskich stratach magnetycznych.

To bardzo szczególny materiał. Każda blacha jest pokryta izolacją, żeby zminimalizować zjawisko prądów wirowych, które mogłyby zamienić transformator w niechciany grzejnik.

Grubość jednej blachy to zwykle 0,23–0,30 mm – tyle co kartka papieru technicznego.

Blachy są układane warstwowo, niczym strony książki o energii, i skręcane w pakiety.

To tzw. rdzeń warstwowy (laminowany). Im cieńsze blachy i im lepsza ich jakość, tym mniejsze straty jałowe – czyli energia, którą transformator zużywa tylko po to, żeby być „włączony”, nawet bez obciążenia.

W transformatorach olejowych stosuje się dwa główne typy rdzeni:

• rdzenie kolumnowe, gdzie uzwojenia są nawinięte na pionowe kolumny rdzenia,
• rdzenie płaszczowe, rzadziej spotykane w energetyce SN, gdzie uzwojenia otaczają rdzeń.

Kolumnowe mają tę zaletę, że są bardziej zwarte i lepiej odprowadzają ciepło – idealne do współpracy z olejem chłodzącym.

Jak wygląda montaż rdzenia w praktyce?

Tutaj kończy się teoria, a zaczyna prawdziwa sztuka rzemiosła. Rdzeń transformatora nie może mieć luzów ani szczelin powietrznych, bo każda taka mikroszczelina to potencjalne źródło strat i hałasu. Dlatego blachy układa się z chirurgiczną precyzją. W dużych zakładach produkcyjnych stosuje się roboty i prasy do automatycznego układania pakietów, ale w mniejszych transformatorach SN wciąż widać rękę człowieka – dosłownie.

Blachy są składane „na zakładkę”, tzw. cięcie step-lap, które ogranicza straty na styku i zmniejsza charakterystyczne buczenie. To buczenie, które słyszysz, gdy stoisz przy stacji, to właśnie mikrodrgania blach pod wpływem zmiennego pola magnetycznego. Dla niektórych to dźwięk spokoju i stabilności sieci, dla innych – sygnał, że „trafo pracuje jak trzeba”.

Jakie znaczenie ma orientacja ziarnowa?

To termin, który brzmi jak z kursu metalurgii, ale ma ogromne znaczenie dla efektywności transformatora.

Stal krzemowa może być zwykła (non-oriented) albo zorientowana (grain-oriented, GO).

Ta druga ma strukturę krystaliczną ułożoną w jednym kierunku, co pozwala łatwiej przewodzić strumień magnetyczny.

Efekt? Niższe straty i cichsza praca.

Transformator z rdzeniem z blach zorientowanych może mieć straty jałowe mniejsze nawet o 30–40% w porównaniu ze starszymi konstrukcjami.

W praktyce oznacza to dziesiątki megawatogodzin zaoszczędzonej energii w ciągu całego życia urządzenia.

To co widzisz, to moment, w którym olejowy gigant stoi rozebrany prawie do rosołu, pokazując swoje miedziane muskuły bez cienia wstydu: miedziane uzwojenia błyszczą jak lakierowane felgi, izolacja poukładana jak fryzura po wizycie u perfekcyjnego barber shopu, a rdzeń robi za solidny kręgosłup całej konstrukcji. Tu widać, ile w tej robocie jest precyzji, rzemiosła i obsesji na punkcie jakości.

Olej spotyka żelazo – czyli jak rdzeń współpracuje z chłodzeniem

Rdzeń jest całkowicie zanurzony w oleju transformatorowym, który pełni podwójną funkcję: izoluje i chłodzi. Ciepło powstające w wyniku strat magnetycznych i prądów wirowych jest odbierane przez olej i przekazywane do ścian zbiornika, gdzie zostaje rozproszone. W nowoczesnych transformatorach stosuje się systemy wymuszonego obiegu oleju, co pozwala zwiększyć moc jednostkową bez przegrzewania rdzenia.

Dlaczego to wszystko ma znaczenie?

Bo rdzeń to nie tylko metalowy szkielet – to punkt wyjścia do całej efektywności transformatora. Od jego jakości zależy:

• poziom strat jałowych (czyli koszt energii, którą sieć „połyka” bez obciążenia),
• hałas i wibracje,
• temperatura pracy i trwałość izolacji,
• a w konsekwencji – długość życia transformatora.

Jak mawiają inżynierowie z hal montażowych:

„Zły rdzeń zje najlepszy olej, najlepsze uzwojenia i najlepszy projekt.”

Dlatego zanim transformator trafi do stacji, jego rdzeń przechodzi testy indukcyjności, strat i przenikalności magnetycznej.

To badania, które decydują, czy żelazne serce będzie biło równym rytmem przez kolejne dekady.

Uzwojenia, które zamieniają napięcie w energię użytkową

W świecie transformatorów uzwojenia są jak mięśnie kulturysty.

Nie błyszczą tak jak lakierowana obudowa, nie brzęczą tak wyraźnie jak rdzeń, ale to one wykonują najcięższą robotę.

Zamieniają napięcie, stabilizują przepływ energii i robią to z precyzją, która aż prosi się o porównanie do mistrzów sztuk walki: minimum ruchu, maksimum efektu.

W transformatorze olejowym są dwa główne typy uzwojeń.

Pierwotne, które przyjmują wysokie napięcie niczym strażnik na bramie elektrowni,

oraz wtórne, które na wyjściu oddają prąd w formie strawnej dla sieci.

Miedź – lub aluminium – tworzą wielokrotnie nawinięte, równiutkie warstwy, które przypominają trochę perfekcyjnie ułożone ciasto francuskie.

Każda warstwa ma swoją izolację.

Każdy zwój musi być na swoim miejscu.

Każdy milimetr ma znaczenie, bo mówimy o polach elektrycznych zdolnych generować napięcia, które w sekundę potrafią zamienić zwykły błąd montażowy w pożar, zator olejowy lub przebicie, którego nikt nie chce oglądać.

Uzwojenia w transformatorach olejowych to również element, który najbardziej zdradza charakter producenta.

Wystarczy jedno spojrzenie na geometrię, układ chłodzenia i sposób prowadzenia wyprowadzeń, żeby doświadczony inżynier ocenił, czy mamy do czynienia z rzemiosłem pierwszej ligi, czy budżetowym eksperymentem, który raczej nie powinien trafić gdziekolwiek bliżej rozdzielni SN.

Linia uzwojenia mówi prawdę. Albo jest czysta, jednolita i perfekcyjnie nawinięta, albo krzyczy, że coś poszło za szybko.

Warto pamiętać, że uzwojenia pracują w temperaturach, które potrafią przekraczać sto stopni Celsjusza. Olej chłodzi, ale fizyki nie oszukasz.

Dlatego tak ważne są materiały izolacyjne – zazwyczaj papier elektroizolacyjny impregnowany olejem, który działa jak koc i bariera jednocześnie.

Im lepiej zaimpregnowany papier i im równiej ułożone warstwy, tym dłużej trafo będzie pracować bez narzekań. Zostawienie mikroszczelin, przegrzana miedź, źle dobrana klasa izolacji – to wszystko skraca życie transformatora jak nieprzespane noce skracają życie człowieka.

Właśnie tutaj dzieje się cała magia konwersji napięcia.

W rdzeniu powstaje zmienne pole magnetyczne, które indukuje napięcie w uzwojeniu wtórnym.

To jak dialog, którego nie słyszysz, ale widzisz efekty – w postaci energii użytkowej, która dociera do domów, pomp, fabryk, magazynów energii i całej reszty infrastruktury, którą traktujemy jako coś oczywistego.

Dobrze zaprojektowane uzwojenia to również gwarancja stabilności przy zwarciach i przeciążeniach. Transformator, który jest „miedzianie odporny”, wytrzyma więcej, bo jego uzwojenia nie zapadają się, nie przesuwają i nie pękają w krytycznych momentach.

Różnica między solidnym a słabym trafem często ujawnia się dopiero po pierwszym zwarciu – i wtedy już nie ma dyskusji, która miedź była „tą właściwą”.

Na koniec warto zauważyć, że uzwojenia mają swój subtelny urok. Jest w nich pewna geometryczna estetyka, porządek, rytm. Transformator, który ma takie uzwojenia, odwdzięczy się latami spokojnej pracy. To jedna z tych relacji, w której precyzja naprawdę ma znaczenie.

Jeśli chcesz zobaczyć, jak te uzwojenia powstają krok po kroku, zajrzyj do naszego artykułu:

Jak powstaje transformator: 10 etapów produkcji transformatora olejowego

To świetne uzupełnienie tej części wpisu, bo pokazuje cały proces od pierwszej blachy, przez nawijanie miedzi, aż po finalne próby i montaż. Idealnie domyka temat.

Olej izolacyjny, niewidzialny strażnik temperatury

Gdyby transformator był żywym organizmem, olej izolacyjny byłby jego krwią.

Cicha, pracowita substancja, która nie domaga się uwagi, nie błyszczy, nie pachnie spektakularnie, ale wykonuje robotę tak ważną, że bez niej cały układ poskładałby się jak domek z kart.

To właśnie olej izolacyjny stoi na granicy między spokojną pracą a katastrofą, którą operatorzy wolą oglądać tylko na szkoleniach.

Olej transformatorowy działa w dwóch głównych rolach.

Po pierwsze izoluje, czyli odsuwa od siebie napięcia tak skutecznie, jakby między przewodami rozciągał niewidzialną sieć ochronną.

Po drugie chłodzi i to chłodzi dosłownie każdy element, który generuje ciepło.

Miedź (lub aluminium) i rdzeń mają tendencję do podgrzewania atmosfery wokół siebie.

Olej odbiera to ciepło, przenosi je do ścian zbiornika i oddaje je otoczeniu.

Bez niego transformator byłby niczym piec konwekcyjny, tylko zdecydowanie mniej przyjemny.

Na rynku dominują dwie główne kategorie oleju.

Pierwsza to oleje mineralne, czyli klasyka energetyki.

Stabilne, przewidywalne, tanie, z dobrze przebadaną charakterystyką.

Druga to oleje estrowe.

Coraz częściej wybierane przez projektantów stacji i farm fotowoltaicznych, bo są biodegradowalne i mają wyższą temperaturę zapłonu.

W praktyce oznacza to dodatkowy margines bezpieczeństwa.

Dla wielu inwestorów liczy się także to, że oleje estrowe lepiej wnikają w papier izolacyjny, co spowalnia jego starzenie.

Temperatura pracy transformatora to złożona układanka.

Każdy stopień w górę przekłada się na szybsze starzenie izolacji celulozowej.

A to izolacja, nie miedź, decyduje o trwałości całego urządzenia. Dlatego dobry olej to nie fanaberia. To inwestycja w dziesiątki lat stabilnej pracy.

Zbyt duża wilgoć w oleju, zanieczyszczenia lub degradacja chemiczna mogą doprowadzić do czegoś, co w energetyce określa się krótko i bezpośrednio: kłopot.

Ciekawostką jest to, że olej transformatorowy przez lata prowadzi swoją własną kronikę życia urządzenia.

Każda mikroskaza chemiczna zostawia w nim ślad.

Dlatego badanie DGA, czyli analiza gazów rozpuszczonych w oleju, jest jak czytanie dziennika pokładowego.

Z wydruków można dowiedzieć się, czy w transformatorze pojawiają się iskrzenia, przegrzewanie punktowe, powolna degradacja izolacji albo początki procesów termicznych, które wymagają reakcji. Doświadczony diagnosta potrafi wyciągnąć z tej próbki więcej informacji niż lekarz z prześwietlenia płuc.

Olej transformatorowy pracuje także jako amortyzator.

Tłumi wibracje, chroni uzwojenia przed przesuwaniem i zabezpiecza układ w przypadku zwarcia. W transformatorach hermetycznych olej ma spokój, bo cały układ jest zamknięty. W konstrukcjach z konserwatorem oddycha poprzez układ oddechowy, którego zadaniem jest trzymać wilgoć na dystans.

Dlaczego to wszystko ma znaczenie?

Bo jakość oleju zmienia wszystko. Jeśli olej jest czysty, suchy i stabilny chemicznie, transformator może pracować trzydzieści lat bez kaprysów.

Jeśli olej jest zaniedbany, nawet najlepszy rdzeń i najrówniejsze uzwojenia nie uratują sytuacji.

Na tym etapie wielu inżynierów zaczyna traktować olej jak partnera, a nie jak medium techniczne.

Bo kiedy widzi się, jak dobrze zaimpregnowany papier, czysty olej i stabilna temperatura przekładają się na ciszę pracy i niskie straty, zrozumienie przychodzi samo.

To ta niewidzialna część transformatora, która zasługuje na zdecydowanie więcej uwagi.

Jeśli interesuje Cię, jak olej zachowuje się w prawdziwych warunkach pracy i po czym poznać, że coś zaczyna iść nie tak, warto zajrzeć także do naszego artykułu:

Wycieki oleju w transformatorach - nie ignoruj tych sygnałów

To praktyczne opracowanie o symptomach, diagnostyce i naprawie nieszczelności, które mogą zadecydować o życiu całego transformatora.

Zbiornik, konserwator, przełączniki, termometry, czyli ciało transformatora

Kiedy patrzymy na transformator olejowy jako całość, łatwo skupić się na uzwojeniach i rdzeniu.

To serce i mięśnie, czyli wnętrze, które wykonuje właściwą robotę. Ale całe to wnętrze musi mieć solidną obudowę.

Ciało, które ochroni, utrzyma parametry i da transformatorowi szansę przeżyć trzy dekady nawet w najbardziej kapryśnym klimacie.

I tu zaczyna się opowieść o zbiorniku, konserwatorze, przełącznikach i termometrach.

Elementach, które na pierwszy rzut oka wyglądają jak dodatki, ale tak naprawdę decydują o tym, czy transformator w ogóle ma szansę dożyć emerytury.

Zbiornik to pancerz, który trzyma w ryzach cały układ.

Gruba stal, często pofałdowana w radiatorach, dzięki którym olej ma gdzie oddać ciepło.

W terenie widać go jako niepozorną skrzynię, ale każdy projektant wie, że zbiornik jest jak skorupa żółwia. Wytrzymuje przeciążenia, zmiany temperatur, podmuchy wiatru, śnieg zalegający po kolana i każde zwarcie, które wprowadza konstrukcję w chwilowy stres.

Nad zbiornikiem często króluje konserwator, czyli dodatkowy zbiornik oleju, który kompensuje zmiany objętości wynikające z temperatury. To taki techniczny oddech transformatora.

Gdy urządzenie się nagrzewa, olej rozszerza się i wędruje do konserwatora.

Gdy stygnie, wraca do zbiornika głównego.

Obecność konserwatora może wydawać się detalem, ale to detal, który realnie chroni izolację przed wilgocią. Dlatego tak wielu specjalistów szuka odpowiedzi na klasyczne pytanie: czy wybrać transformator z konserwatorem, czy hermetyczny.

Przyglądaliśmy się obu konstrukcjom tutaj, zachęcamy do zapoznania się z treścią:

Transformator z konserwatorem czy hermetyczny - kiedy który ma sens?

To dobry punkt odniesienia, jeśli chcesz świadomie podejść do zamówienia lub modernizacji stacji.

Przełączniki zaczepów to kolejny kluczowy element ciała transformatora.

To niewielkie mechanizmy, które pozwalają dopasować napięcie do warunków sieciowych.

W transformatorach SN najczęściej spotyka się zaczepy regulowane bez obciążenia, które ustawia się przed uruchomieniem urządzenia.

To trochę jak dopasowanie butów przed długim marszem, bo od właściwego ustawienia zależy, czy trafo wejdzie w pracę gładko, czy będzie się męczyć przy granicznych napięciach.

W większych jednostkach stosuje się OLTC, czyli przełączniki pod obciążeniem.

To już wyższa szkoła jazdy. Mechanika, hydraulika, iskry gaszone w oleju i bieżąca regulacja napięcia w trakcie pracy.

Następnie mamy termometry, wskaźniki poziomu oleju, zawory i przekaźniki.

Niewielkie elementy, które pełnią rolę narządów zmysłów transformatora. Termometr pokazuje temperaturę uzwojeń i oleju. Wskaźnik poziomu oleju daje sygnał, że dzieje się coś niepokojącego. Zawory pozwalają na szybkie odpowietrzanie lub spuszczenie oleju do badań.

A przekaźnik Buchholza w transformatorach z konserwatorem reaguje na gromadzenie się gazów.

To bardzo poważny sygnał. Jeśli Buchholtz się odzywa, cała obsługa wie, że trzeba działać zanim iskra zamieni się w uszkodzenie.

Całe to ciało transformatora to zespół, który działa harmonijnie tylko wtedy, gdy każdy element jest dopracowany.

Jakość spawów.

Szczelność uszczelek.

Stabilność mechaniczna radiatorów.

Stan powłoki antykorozyjnej.

To te rzeczy, które widać dopiero w terenie, szczególnie gdy przychodzi listopadowy wiatr, śnieg po łydki i standardowe przyjęcie techniczne, podczas którego nikt nie odpuści nawet centymetra.

Tam właśnie zbiornik i cała jego osprzętowa rodzina pokazują, czy transformator jest konstrukcją przemyślaną, czy tylko próbą wejścia do świata energetyki bocznymi drzwiami.

Ciało transformatora to coś więcej niż metalowa puszka.

To tarcza, amortyzator, stabilizator i strażnik, który chroni wnętrze.

A jeśli jest dobrze wykonane, transformator odpłaca się spokojną pracą nawet w miejscach, gdzie pogoda i obciążenia potrafią być kapryśne.

Energetyka nie lubi niespodzianek.

Dlatego tak ważne jest, aby urządzenia w niej pracujące były przewidywalne, szczelne i odporne.

Kiedy konstrukcja zawodzi, a transformator płaci cenę: najczęstsze projektowe pułapki skracające jego życie

Transformator olejowy może być zaprojektowany jak marzenie i wyprodukowany z najlepszej miedzi na kontynencie, ale jeśli po drodze dojdzie do błędu konstrukcyjnego, życie urządzenia zaczyna się skracać już w dniu montażu.

W branży mówi się czasem, że transformator starzeje się nie od liczby lat, ale od liczby nietrafionych decyzji konstrukcyjnych, które ktoś kiedyś uznał za oszczędność albo drobny kompromis.

A kompromisy w transformatorach mszczą się powoli, ale skutecznie.

Najczęstszym grzechem jest nieprawidłowe prowadzenie uzwojeń.

Jeśli miedź jest ułożona nierówno, jeśli pojawiają się lokalne naprężenia albo przestrzenie, które trudno później wypełnić olejem, transformator zaczyna mieć problemy jeszcze zanim trafi do testów fabrycznych.

Miejsca o gorszym chłodzeniu grzeją się szybciej, a przegrzewany papier izolacyjny starzeje się w tempie, którego nie da się później odwrócić.

Z punktu widzenia trwałości to jak włożenie nowego silnika do auta, które już ma zatarte panewki. Pojedzie, ale długo nie pojedzie.

Drugim klasycznym błędem konstrukcyjnym jest zła geometria układu chłodzenia.

Radiatory za małe, źle rozmieszczone albo ustawione pod kątem, który utrudnia naturalną cyrkulację oleju. Skutki są proste. Olej, zamiast krążyć spokojnie i oddawać ciepło, tworzy gorące kieszenie.

W tych kieszeniach starzeje się wszystko. Olej. Papier. Uszczelki.

Transformator niby działa, ale robi to w wiecznym stresie termicznym. A każdy stopień powyżej normy to skracanie życia izolacji w sposób wykładniczy. Jeśli ktoś chce sprawdzić, jak wiele można stracić na złej geometrii chłodzenia, wystarczy zajrzeć do wyników badań stanu oleju po kilku latach pracy. Zdradzają wszystko.

Trzeci problem to konstrukcja zbiornika.

Wydaje się, że stal to stal. Ale nie każda ma tę samą jakość, nie każde spawy wytrzymają te same naprężenia i nie każde połączenia zachowają szczelność przy zmianach temperatury.

Nawet drobna deformacja radiatora pod wpływem ciśnienia potrafi zmienić obieg oleju, a mikroskopijna nieszczelność na spawie prowadzi do wejścia wilgoci. Wilgoć w oleju oznacza podwyższony współczynnik strat dielektrycznych. Podwyższony współczynnik strat dielektrycznych oznacza, że transformator zaczyna chodzić ciężej. I tak w kółko, aż do pierwszego poważnego alarmu.

Kolejny błąd to oszczędności w systemie uszczelnień.

W wielu transformatorach to właśnie uszczelki są pierwszym elementem, który się starzeje. Słaba guma, niedopasowane pierścienie, brak odpowiednich tolerancji na ruchy termiczne. Efekt końcowy jest zawsze ten sam, czyli olej zaczyna znikać. A transformator bez oleju to transformator z problemami nie tylko izolacyjnymi, ale też termicznymi. Zaczyna pracować jak piec z zatkanym kominem. Prędzej czy później przyjdzie sygnał, a po nim pytanie, dlaczego ta uszczelka kosztowała pięć złotych mniej.

Osobną kategorią błędów są nieprzemyślane rozwiązania dotyczące przełączników zaczepów.

Źle dobrane pozycje regulacyjne, słaba izolacja wewnętrzna, za mała komora przełącznika. To wszystko sprawia, że zaczepy nie tylko szybciej się zużywają, ale również tworzą miejsca ryzyka iskrzenia. A każda iskra w oleju to gazy. A każde gazy to alarm Buchholza. A każdy alarm Buchholza to telefon od operatora i długie rozmowy o tym, dlaczego urządzenie nie przeszło spokojnie kolejnego cyklu pracy.

Na koniec warto wspomnieć o zbyt dużej liczbie kompromisów konstrukcyjnych dotyczących ograniczenia hałasu. Źle zaprojektowany układ step lap, niedostateczne usztywnienie rdzenia, luzy na pakietach. To wszystko zwiększa drgania, które z czasem powodują mikropęknięcia izolacji.

Nawet jeśli transformator nie hałasuje ponad normę, drgania są jego wrogiem wewnętrznym. Po latach robią to samo, co fale robią z betonem falochronu. Powoli, niewidocznie, ale konsekwentnie.

Błędy konstrukcyjne są jak wady w fundamentach budynku.

Ich nie widać na powierzchni, ale wpływają na wszystko. Każdy transformator ma swoją historię i swoje przeznaczenie. A ten, który został zaprojektowany bez kompromisów, ma największą szansę przeżyć swoje dwadzieścia pięć do trzydziestu lat nie jako ciekawostka serwisowa, lecz jako stabilny element sieci, który po prostu robi swoje.

5 błędów eksploatacyjnych, które potrafią zniszczyć nawet najlepiej zaprojektowany transformator

Konstrukcja to jedno, ale życie transformatora rozgrywa się dopiero w terenie.

I tutaj zaczyna się prawdziwy test charakteru urządzenia. Nawet perfekcyjnie zaprojektowany i wykonany transformator można „zajechać”, jeśli eksploatacja idzie w poprzek zdrowego rozsądku.

Na placach budowy, w stacjach GPZ i na farmach PV widzieliśmy wiele sytuacji, w których nie urządzenie zawiniło, tylko ludzkie przyzwyczajenia, skróty i pośpiech.

A transformator, choć dzielny, nie wygrywa z czasem ani z błędami obsługi. Oto najczęstsze eksploatacyjne przewinienia.

1.Pierwszym z nich jest ignorowanie wilgoci.

Transformator nie lubi wody w żadnej formie. Ani tej w oleju, ani tej w papierze, ani tej, która pojawia się przez nieszczelności. Kiedy olej zaczyna mieć podwyższoną zawartość wilgoci, jego właściwości dielektryczne spadają drastycznie. Papier izolacyjny zaczyna starzeć się w tempie, które można porównać do jazdy autem z zaciągniętym ręcznym. A wszystko to dałoby się uniknąć jednym badaniem oleju rocznie i reagowaniem na pierwsze sygnały.

2.Drugim błędem jest przegrzewanie izolacji przez niewłaściwe obciążanie transformatora.

W energetyce często powtarza się, że transformator można przeciążyć, ale z głową. Problem w tym, że wielu wykonawców robi to bez głowy, zakładając, że jeśli transformator ma tabliczkę z piękną liczbą MVA, to może pracować na niej przez dwanaście miesięcy w roku. Tymczasem każdy producent podaje krzywe dopuszczalnych przeciążeń i temperatur. Ignorowanie ich jest jak wystawienie bieżni na zbyt duże nachylenie i udawanie, że nic się nie dzieje. Dzieje się. Zawsze.

3.Trzecim problemem jest brak regularnych przeglądów mechanicznych.

Uszczelki parcieją. Izolatory się brudzą. Zawory potrafią o sobie zapomnieć. Nawet śruby na radiatorach lubią się poluzować, jeśli transformator stoi w miejscu, gdzie wiatr wieje przez pół roku z jednej strony. Mechaniczne zaniedbania prowadzą do nieszczelności, a nieszczelności do wilgoci, a wilgoć do awarii. Spirala szybka, przewidywalna i niemal zawsze możliwa do uniknięcia.

4.Czwarty błąd to lekceważenie odchyleń napięcia i jakości energii.

Transformator, który przez lata pracuje przy podwyższonym napięciu, jest jak człowiek, który codziennie pije o jeden kubek kawy za dużo. Da radę, ale jego serce nie podziękuje. Przegrzewanie rdzenia, zwiększone straty jałowe, przeciążone izolacje. W sieciach dystrybucyjnych przyłącza są często budowane szybko i pod presją, co sprawia, że transformator bierze na siebie skutki pracy źle skompensowanych instalacji. A to, co odbywa się na poziomie napięć, widać później w wynikach DGA.

5.Piąty błąd to nieodpowiednie warunki środowiskowe.

Transformatory źle znoszą stałe zasolenie, zanieczyszczenia przemysłowe, brak osłony przed wodą spływającą po instalacji i wibracje przenoszone z fundamentów. Jeśli transformator stoi na źle wykonanym fundamencie, każdy impuls zwarciowy i każdy podmuch wiatru przenosi się na konstrukcję. Po latach robi to różnicę. Widać to w stanie radiatorów, skręceń, izolatorów, a czasem nawet samego rdzenia.

Błędy eksploatacyjne to często nie efekt złej woli, ale rutyny.

Transformator stoi, działa, nie świeci żadnym alarmem, więc „na oko” ma się dobrze. A tymczasem w środku dzieją się powolne procesy, które dopiero po latach stają się widoczne. Dobra eksploatacja to nie tylko reagowanie na awarie. To codzienna troska o urządzenie, które za tę troskę odpłaca się niezawodnością. Transformator, który ma czysty olej, zdrową izolację i stabilne warunki pracy, potrafi działać tak przewidywalnie, że aż nudno. A nuda, w energetyce, jest najwyższą formą komplementu.

Co zostaje, kiedy zamykamy pokrywę transformatora

Zajrzenie do wnętrza transformatora olejowego to trochę jak otwarcie tej golfowej piłeczki z dzieciństwa. Różnica jest tylko taka, że tutaj zamiast gumowego jądra znajdujemy precyzję, termodynamikę, chemię oleju i architekturę, która trzyma w ryzach tysiące woltów.

Transformator to nie „metalowa puszka z miedzią”. To żywy, reagujący układ, w którym każdy detal decyduje o latach pracy. Rdzeń. Uzwojenia. Olej. Zbiornik. Przełączniki. Diagnostyka. Eksploatacja. Wszystko składa się na historię urządzenia, które ma tylko jedno zadanie: pracować cicho, stabilnie i bez dramatów.

Jeśli pracujesz nad projektem, w którym liczą się niezawodność, bezpieczeństwo, zgodność z normami i długa żywotność, jesteśmy obok. Dobieramy moc, chłodzenie, typ izolacji, rodzaj oleju i parametry, które naprawdę robią różnicę w terenie.

Poznaj naszą ofertę transformatorów Ecodesign Tier 2, w tym jednostek dostępnych od ręki i pełnych pakietów dokumentacyjnych na stronie Energeks. Zapraszamy Cię także do naszej społeczności na LinkedIn.

Dziękujemy, że jesteś tu z nami. A jeśli chcesz omówić swój projekt, ustalić parametry lub przygotować checklistę odbiorową dla transformatora SN, po prostu napisz.

Zrobimy to tak, jak robi się najlepsze rzeczy w energetyce: spokojnie, konkretnie i wspólnie.

Źródła:

https://electrical-engineering-portal.com/

Cable Comminuty.com

Power Tech Systems

Jest chwila ciszy, zanim zadrży pierwszy amper.

Na ekranie świeci wizualizacja 3D, w której rdzeń składa się z tysięcy cieniutkich blaszek, a uzwojenia przypominają precyzyjnie ułożone wstęgi. To tu zaczyna się życie transformatora olejowego, długo przed tym, nim trafi do stacji i zasili osiedle czy linię produkcyjną.

Dobra historia to nie magia, tylko inżynieria opowiedziana w odpowiedniej kolejności. Dziś właśnie to robimy.

W Energeks codziennie pracujemy z transformatorami średniego napięcia, prefabrykowanymi stacjami transformatorowymi, rozdzielnicami oraz magazynami energii. Łączymy praktykę z placu budowy z wymaganiami norm i oczekiwaniami inwestorów. Ten tekst to efekt wielu rozmów z projektantami, technologami i ekipami montażowymi. Pokazujemy proces w wersji, która pomaga podejmować lepsze decyzje i przewidywać skutki na etapie koncepcji.

Jeśli projektujesz, kupujesz, zamawiasz lub będziesz eksploatować transformator olejowy, to poznanie produkcyjnego łańcucha przyczyn i skutków oszczędzi Ci czasu, pieniędzy i nerwów.

Na końcu będziesz wiedzieć, dlaczego dane wymaganie w specyfikacji technicznej przekłada się na konkretne operacje, ryzyka i parametry pracy przez dekady.

Agenda

1. Projekt i wizualizacja cyfrowa

2. Rdzeń z blach CRGO i układ step lap

3. Uzwojenia. Dobór przewodów i geometrii

4. System izolacji. Papier Kraft i DDP

5. Montaż części czynnej oraz przygotowanie do badań

6. Kadź. Karbowana czy z radiatorami

7. Obróbka powierzchni i zabezpieczenie antykorozyjne

8. Suszenie aktywnej części i kontrola wilgoci

9. Próżniowe napełnianie olejem i wygrzewanie

10. Próby rutynowe i gotowość do wysyłki

Czas czytania: ~20 minut - w sam raz na wartościową lekturę do popołudniowej przerwy na kawę i wefelek!

Projekt i wizualizacja cyfrowa

Każdy transformator zaczyna się od pomysłu, który wygląda mniej jak magiczna iskra, a bardziej jak… Excel, CAD i kawa o trzeciej nad ranem. Proces projektowania transformatora olejowego to precyzyjna układanka, w której fizyka spotyka się z matematyką, a wszystko musi zmieścić się w kadzi o konkretnych wymiarach i masie.

Zanim ktoś w ogóle zamówi stal czy miedź, zespół konstruktorów tworzy cyfrowy model transformatora, zwany też digital twin – cyfrowym bliźniakiem. W tym modelu testuje się, jak zachowa się pole magnetyczne przy różnych obciążeniach, jak przepływa ciepło, gdzie powstaną naprężenia i jakie będą straty jałowe oraz obciążeniowe. To nie tylko „ładna wizualizacja 3D transformatora” – to laboratorium wirtualnych testów, które pozwala zaoszczędzić miesiące pracy i setki tysięcy złotych.

Projektant musi pogodzić kilka światów:

• elektryczny, czyli parametry napięć, przekładni i grupy połączeń,

• mechaniczny, czyli siły zwarciowe i chłodzenie,

• materiałowy, bo inne właściwości ma stal CRGO, a inne amorficzna,

• i wreszcie środowiskowy, czyli temperatura otoczenia, wilgotność i wysokość nad poziomem morza.

Tu zaczyna się inżynierski taniec między teorią a praktyką.

Na przykład: zwiększenie liczby zwojów poprawia stabilność napięciową, ale podnosi rezystancję uzwojenia i tym samym straty.

Zmniejszenie przekroju przewodu obniża koszty, ale pogarsza chłodzenie. Jak zawsze – diabeł tkwi w szczegółach, a anioł w tabeli tolerancji.

W nowoczesnych fabrykach projekt transformatora nie kończy się na papierze. Wizualizacja cyfrowa pozwala przeprowadzić symulacje w środowisku ANSYS Maxwell lub COMSOL Multiphysics, gdzie można sprawdzić, jak transformator zachowa się przy zwarciu, przegrzaniu czy impulsie udarowym. To trochę jak trening wysokogórski – lepiej, by sprzęt „dostał w kość” w komputerze niż w sieci energetycznej.

Dzięki takim modelom łatwiej też dopasować konstrukcję do prefabrykowanej stacji transformatorowej, gdzie każdy centymetr ma znaczenie.

Projektant może wcześniej zobaczyć, czy otwory montażowe, chłodnice, przełączniki zaczepów i osprzęt zmieszczą się bez kolizji. To jest właśnie magia projektu transformatora w 3D – wirtualna fabryka zanim powstanie ta prawdziwa.

Praktyczna wskazówka:

Dobrze zaprojektowany cyfrowo transformator ma już na etapie projektu zdefiniowany pełny pakiet danych: DTR (dokumentacja techniczno-ruchowa), lista materiałowa, wykaz uzwojeń i szczegółowy plan chłodzenia.

To skraca czas produkcji nawet o 20% i minimalizuje ryzyko błędów.

Rdzeń z blach CRGO i układ step-lap

W środku każdego transformatora siedzi jego ciche serce — rdzeń magnetyczny. Nie świeci, nie błyszczy, ale od jego jakości zależy, czy urządzenie będzie mruczeć jak kot, czy buczeć jak lodówka z lat 80. To właśnie rdzeń decyduje o stratach w stanie jałowym, poziomie hałasu i ogólnej sprawności energetycznej.

A wszystko zaczyna się od materiału o trzech literach, które elektrycy znają na pamięć:

CRGO – Cold Rolled Grain Oriented Steel.

Ta stal krzemowa o ziarnach zorientowanych w jednym kierunku ma wyjątkowy dar – prowadzi strumień magnetyczny tak, jak dobrze zaprojektowany kanał prowadzi wodę.

Dzięki temu straty histerezy (czyli energii zużywanej przy każdej zmianie kierunku pola magnetycznego) są nawet o 30–40% niższe niż w zwykłej stali walcowanej na gorąco. Z punktu widzenia inżyniera to tak, jakby silnik pracował na mniejszym gazie, ale z tą samą mocą.

Podczas produkcji rdzenia transformatora blachy CRGO docinane są laserowo lub nożowo z dokładnością do dziesiątych części milimetra. Ważne, by nie miały zadziorów ani mikropęknięć, które mogłyby stać się źródłem strat lub drgań. Tutaj liczy się nie tylko geometria, ale i kolejność układania. W nowoczesnych konstrukcjach stosuje się tzw. układ step-lap – technikę nakładania krawędzi blach na zakładkę, przypominającą dachówkę.

Efekt? Strumień magnetyczny płynie płynnie, bez gwałtownych „skoków” między segmentami, co redukuje hałas i poprawia sprawność.

Wyobraź sobie, że rdzeń to labirynt, w którym pole magnetyczne szuka najkrótszej drogi. Każda przerwa, każde niedopasowanie to jak dziura w ścieżce — energia ucieka w postaci ciepła i dźwięku.

Dlatego tak ważne są:
• wysoka jakość blach (niskie straty własne, np. 0,9–1,1 W/kg przy 1,5 T i 50 Hz),
• precyzja cięcia i ułożenia,
• oraz solidne łączenia jarzm i kolumn, które eliminują mikroluz.

W dużych jednostkach rdzeń montuje się segmentowo – najpierw kolumny, potem jarzmo, a całość dociska się stalowymi obejmami.

Niektóre zakłady stosują systemy klejonej izolacji międzywarstwowej, które ograniczają wibracje i poprawiają spójność pakietu. Coraz popularniejsze są też rdzenie amorficzne, jeszcze bardziej energooszczędne, choć trudniejsze w obróbce.

Z punktu widzenia użytkownika różnicę między „dobrym” a „złym” rdzeniem słychać. Dosłownie. Transformator o idealnym układzie step-lap i właściwej stali CRGO potrafi być o kilka decybeli cichszy, co w praktyce oznacza, że przy pracującym urządzeniu można normalnie rozmawiać. Dla miejskich stacji, montowanych blisko zabudowań, to nie drobiazg, a warunek akceptacji projektu.

Ciekawostka dla dociekliwych:

Niektóre linie produkcyjne stosują algorytmy optymalizacji kątów cięcia rdzenia w zależności od indukcji roboczej. To czysta matematyka pola – im lepiej ustawione ziarna, tym mniejsze zniekształcenia magnetyczne i mniejsze straty przy dużych napięciach. W efekcie transformator zyskuje kilka punktów procentowych sprawności bez dodatkowych kosztów materiałowych.

Tak powstaje fundament całego urządzenia – dosłownie i w przenośni.

Rdzeń z blach CRGO to inżynierski kompromis między fizyką, ekonomią a ciszą, która świadczy o perfekcji.

Uzwojenia. Dobór przewodów i geometrii

Jeśli rdzeń to serce transformatora, to uzwojenia są jego mięśniami – to one przenoszą energię, a od ich kształtu, materiału i izolacji zależy, jak skutecznie to robią. W teorii sprawa jest prosta: mamy uzwojenie pierwotne, wtórne, odpowiednią liczbę zwojów i prawo indukcji Faradaya. W praktyce to świat setek niuansów, które potrafią zadecydować o tym, czy transformator przeżyje pierwsze zwarcie.

Najpierw wybór metalu. Miedź czy aluminium?

Wbrew mitom, nie chodzi tylko o cenę.

Miedź ma wyższą przewodność (ok. 58 MS/m), ale jest cięższa i droższa.

Aluminium (ok. 35 MS/m) wymaga większego przekroju, ale ułatwia chłodzenie dzięki lepszemu rozkładowi temperatury. W transformatorach o mocach do kilku MVA wybór często zależy od dostępności materiału i wymogów klienta.
Więcej o różnicach przewodności i właściwościach materiałowych znajdziesz w analizach International Copper Association, która od lat prowadzi badania nad efektywnością miedzi w energetyce.

Kształt i geometria – taniec między polem magnetycznym a olejem

Uzwojenie niskiego napięcia (DN) najczęściej wykonuje się z taśmy lub przewodu prostokątnego w izolacji papierowej, układanego warstwowo. Uzwojenie wysokiego napięcia (GN) – z drutów okrągłych lub prostokątnych, również w papierze, ale o bardziej złożonej geometrii. Wszystko po to, by zminimalizować pole rozproszenia i równomiernie rozprowadzić temperaturę w oleju.

Zasada jest prosta: im krótsza droga prądu, tym mniejsze straty. Ale inżynierowie wiedzą, że rzeczywistość nie bywa prostolinijna. W uzwojeniach GN stosuje się często układy spiralne, cylindryczne lub dyskowe, które pozwalają na kontrolowane rozkłady pola magnetycznego i chłodzenie olejowe przez mikrokanały.

W laboratoriach można zobaczyć, jak takie uzwojenie w przekroju przypomina nieco wielopiętrowy tort – tyle że zamiast kremu mamy celulozowy papier Kraft i żywicę epoksydową.

Sekrety izolacji – celuloza i DDP w akcji

Każde uzwojenie potrzebuje ochrony przed napięciem i temperaturą. Tu wchodzi do gry papier Kraft i jego ulepszona wersja DDP (Diamond Dotted Paper). To materiał, w którym mikropunkty żywicy rozmieszczone są w regularnej siatce – podczas wygrzewania tworzą one „spaw” między warstwami uzwojenia. Efekt? Sztywna, odporna na drgania i wyładowania struktura.

Izolacja warstwowa z papieru DDP ma jeszcze jedną zaletę: pozwala precyzyjnie kontrolować tzw. „creepage distance”, czyli odległość upływu po powierzchni materiału. Wysoka wartość tego parametru zmniejsza ryzyko przeskoku iskrowego, co przy napięciach 15–36 kV ma kluczowe znaczenie.

Humor z hali produkcyjnej

W branży mówi się, że „uzwojenie można zrobić piękne, ale tylko raz” – bo jeśli coś pójdzie nie tak przy zwijaniu, drugiej szansy już nie ma. Zbyt duży nacisk? Uszkodzona izolacja. Za mały? Drgania. Dlatego operatorzy maszyn do nawijania często mają status artystów – potrafią wyczuć opór taśmy palcami, zanim czujnik pokaże odchylenie.

Każdy, kto miał okazję zobaczyć nawijanie uzwojenia transformatora olejowego na żywo, wie, że to jak obserwowanie zegarmistrza przy pracy w skali XXL.

Precyzja, rytm i skupienie – wszystko po to, by prąd mógł płynąć przez dekady w idealnym rytmie.

Ręczne nawijanie uzwojeń transformatora olejowego z wykorzystaniem przewodów miedzianych i izolacji papierowej DDP. Proces precyzyjnego montażu uzwojeń na rdzeniu transformatora – etap produkcji mający kluczowe znaczenie dla jakości i niezawodności urządzenia.

System izolacji. Papier Kraft i DDP

Izolacja w transformatorze to trochę jak skóra w organizmie – niewidoczna z zewnątrz, ale absolutnie kluczowa dla życia całego układu.

Bez niej nawet najpiękniej zaprojektowany rdzeń i uzwojenia nie miałyby szans przetrwać pierwszego przepięcia. I tak jak w ludzkiej skórze liczy się elastyczność, odporność i regeneracja, tak w transformatorze najważniejsze są wytrzymałość dielektryczna, stabilność mechaniczna i odporność na starzenie cieplne.

Podstawowym materiałem, który spełnia te wymagania, pozostaje papier Kraft – celulozowy klasyk o niezwykle długiej historii. Powstaje z włókien drzewnych o wysokiej czystości chemicznej, co zapewnia niską zawartość popiołów i doskonałą wytrzymałość elektryczną.

W transformatorach stosuje się go w postaci taśm, tulei i przekładek. W kontakcie z olejem mineralnym lub syntetycznym papier pęcznieje minimalnie, zachowując stabilność wymiarową, a jego mikropory pozwalają na wymianę gazów i oleju.

Ale świat izolacji poszedł krok dalej. W uzwojeniach wyższych napięć używa się papieru DDP (Diamond Dotted Paper), pokrytego regularną siatką mikrokropek z żywicy epoksydowej. Gdy uzwojenie trafia do pieca próżniowego i osiąga odpowiednią temperaturę, żywica topi się, spajając warstwy papieru w sztywną, jednorodną strukturę.

Efekt? Izolacja, która nie przesuwa się nawet przy gwałtownych udarach elektromagnetycznych i drganiach. To właśnie ten „klej” sprawia, że transformator nie „gra” podczas rozruchów dużych napędów.

Właściwie zaprojektowany system izolacji to nie tylko papier. To również impregnacja próżniowa, która usuwa pęcherzyki powietrza, oraz warstwy osłonowe z prasowanych płyt celulozowych, które przejmują naprężenia mechaniczne. Kluczowym parametrem pozostaje breakdown voltage, czyli napięcie przebicia – wartości rzędu 40–60 kV/mm świadczą o jakości materiału i czystości jego struktury.

Dobrze dobrany system izolacji transformatora olejowego to inwestycja w spokój serwisantów przez kolejne 25–30 lat. To on decyduje, czy urządzenie zniesie nie tylko napięciowe przeciążenia, ale też tysiące cykli nagrzewania i chłodzenia, które działają jak powolne, ale bezlitosne testy zmęczeniowe.

Ciekawostka z laboratoriów wysokiego napięcia

Nowoczesne badania dielektryków pokazują, że nawet niewielki wzrost wilgotności papieru z 1% do 3% może obniżyć jego wytrzymałość elektryczną o ponad 50%. Dlatego suszenie i kontrola zawartości wody w celulozie to temat, który wróci jeszcze w dalszej części tego artykułu.

Montaż części czynnej i przygotowanie do badań

W tym momencie transformator zaczyna przypominać coś więcej niż zbiór części – powoli staje się żywym organizmem. Etap montażu części czynnej to inżynierska orkiestra, w której każdy element ma swoje miejsce, moment dokręcenia i tolerancję.

Od precyzji tych ruchów zależy, czy urządzenie będzie pracować bez drgań i awarii przez kolejne dekady.

Część czynna to połączenie rdzenia, uzwojeń, jarzm, przekładek i izolacji – wszystko, co odpowiada za przewodzenie i transformację energii. Najpierw na kolumny rdzenia nakłada się uzwojenia niskiego i wysokiego napięcia.

Niektóre konstrukcje wymagają dodatkowych ekranów elektrostatycznych lub pierścieni wyrównawczych, które rozkładają pole elektryczne równomiernie na całej długości uzwojenia.

Kiedy uzwojenia są już na miejscu, przychodzi czas na złożenie jarzma, czyli górnej części rdzenia.

To jak zamknięcie pokrywy dobrze dopasowanego zegarka. Używa się tu klinów, obejm i śrub sprężynujących, które stabilizują układ mechanicznie. Całość musi być sztywna, ale nie za sztywna – transformator potrzebuje minimalnej elastyczności, aby znosić siły zwarciowe bez pękania izolacji.

Następnie montuje się przełącznik zaczepów (OLTC lub NLTC) – to on umożliwia regulację napięcia po stronie wysokiej, kompensując wahania w sieci. W dużych jednostkach montuje się go w oddzielnej komorze olejowej, w mniejszych – bezpośrednio na pokrywie.

Każdy przełącznik jest testowany elektrycznie jeszcze przed zalaniem olejem, bo dostęp do niego po montażu jest utrudniony.

Stabilność, szczelność i czystość

Trzy słowa, które rządzą tą fazą. Każda cząstka kurzu, każde niedokręcone jarzmo, każdy źle ustawiony klin może zmienić przyszły transformator w potencjalne źródło awarii.

Dlatego montaż odbywa się w czystych, kontrolowanych warunkach – nierzadko w halach z nadciśnieniem, które zapobiega wnikaniu pyłu.

Po zmontowaniu części czynnej przychodzi czas na badania wstępne.

To testy „na sucho”, które pozwalają upewnić się, że wszystko jest zgodne z projektem:

• pomiar rezystancji uzwojeń,

• sprawdzenie grupy połączeń,

• pomiar przekładni,

• kontrola izolacji międzysystemowej.

Te badania są pierwszym momentem, w którym transformator „odzywa się” – jego parametry zaczynają układać się w wykresy i liczby.

Dowiedz sie jak testujemy nasze transformatory w Energeks, wewnetrzna wiedza jakiej nie znajdziesz w Google:

Jak testujemy nasze transformatory? Fabryczna symfonia jakości!

Mała dygresja o wibracjach i cierpliwości

W doświadczonych zespołach montażowych panuje zasada:

„Nie spiesz się z klinowaniem – transformator i tak się odwdzięczy ciszą.”

Odpowiednie dokręcenie jarzm i dobór elementów sprężystych sprawiają, że urządzenie podczas pracy nie wydaje niepożądanych dźwięków.

Dźwięk to bowiem energia, która mogłaby zostać lepiej spożytkowana – na przykład na przesył prądu zamiast akustyczny koncert w głównym punkcie zasilającym >:-D

Gdzie teoria spotyka praktykę

To właśnie na tym etapie wielu młodych inżynierów po raz pierwszy rozumie, że transformator to nie tylko projekt CAD, ale fizyczna maszyna, która ma własną dynamikę, ciężar i rytm. W teorii każdy przekładnik, cewka i ekran można opisać równaniami. W praktyce – trzeba mieć oko do szczegółu i szacunek do mechaniki.

Dla tych, którzy chcą zgłębić zagadnienia związane z siłami zwarciowymi i stabilnością części czynnej, polecam publikacje Transformers Magazine, gdzie doświadczeni konstruktorzy analizują wpływ montażu na odporność transformatorów na przeciążenia mechaniczne.

Kadź. Karbowana czy z radiatorami

Każdy transformator potrzebuje pancerza. Nie po to, żeby wyglądał bojowo, ale żeby jego wnętrze – pełne uzwojeń, rdzeni i izolacji – mogło spokojnie kąpać się w oleju i nie wchodzić w interakcje z rzeczywistością zewnętrzną.

Tym pancerzem jest kadź transformatora olejowego, czyli stalowy zbiornik, który zapewnia chłodzenie, szczelność i bezpieczeństwo całej konstrukcji.

W uproszczeniu kadź to „skorupa życia” transformatora. Jej konstrukcja musi wytrzymać drgania, różnice temperatur i ciśnienia, a przy tym pozostać absolutnie szczelna przez dekady.

Dlatego projektanci wybierają między dwoma głównymi typami:

kadzi karbowanej oraz kadzi z radiatorami.

Kadź karbowana – mistrzyni kompaktowych rozwiązań

Kadź karbowana (corrugated tank) przypomina trochę harmonijkę z blachy stalowej.

Każde jej „żebro” działa jak naturalny radiator, zwiększając powierzchnię chłodzenia oleju. Gdy temperatura wewnątrz wzrasta, olej rozszerza się, a ścianki karbowane uginają się elastycznie, kompensując zmiany objętości. Nie potrzeba konserwatora oleju, zaworów ani rur oddechowych – wszystko odbywa się wewnątrz hermetycznej przestrzeni.

To rozwiązanie idealne dla transformatorów dystrybucyjnych i aplikacji, gdzie liczy się kompaktowość i bezobsługowość. Brak konserwatora zmniejsza ryzyko wnikania wilgoci i utleniania oleju, a więc wydłuża jego żywotność. Ograniczenie ruchomych części oznacza też cichszą pracę i mniejszy ślad serwisowy – inżynierowie to lubią, księgowi jeszcze bardziej.

Kadź z radiatorami – klasyka w wydaniu przemysłowym

Dla większych jednostek (zazwyczaj powyżej 2,5 MVA) karbowane ścianki to za mało.

Wtedy do akcji wkraczają radiatory płytowe – pionowe panele spawane do boków kadzi.

Działają jak chłodnice samochodowe: gorący olej unosi się w górę, przepływa przez panele, oddaje ciepło do powietrza, a następnie wraca w dół, tworząc obieg naturalny (ONAN – Oil Natural Air Natural) lub wymuszony (ONAF – Oil Natural Air Forced) z wentylatorami.

Radiatory można też łatwo wymieniać i rozbudowywać, co czyni ten system bardziej serwisowalnym. Wadą jest większa masa i konieczność regularnej kontroli szczelności spawów, ale za to uzyskuje się lepszą stabilność cieplną przy dużych obciążeniach.

W konstrukcjach wysokiej klasy stosuje się dodatkowo zawory bezpieczeństwa, termometry, czujniki poziomu oleju i wyłączniki Buchholza, które reagują na obecność gazów powstałych przy zwarciu wewnętrznym.

Od stali do szczelności – inżynieria precyzyjnego spawania

Podstawą każdej kadzi jest stal o wysokiej czystości i kontrolowanej zawartości węgla.

Po cięciu blach kadź spawa się metodą MAG lub TIG, a spoiny są testowane metodami nieniszczącymi – najczęściej ultradźwiękami lub penetrantami. W fabrykach stosuje się również próbę ciśnieniową: kadź wypełnia się sprężonym powietrzem lub helem i zanurza w wodzie, obserwując ewentualne pęcherzyki. Proste, a skuteczne.

Po testach szczelności zbiornik jest czyszczony chemicznie i odtłuszczany.

Wnętrze pokrywa się specjalnym lakierem odpornym na działanie oleju transformatorowego, natomiast na zewnątrz nakłada się system powłok antykorozyjnych dostosowany do kategorii środowiska – od C2 dla stref miejskich po C5-M dla środowisk morskich.

Zrównoważony kierunek – recykling i cynkowanie ogniowe

W nowoczesnej produkcji coraz większy nacisk kładzie się na odporność kadzi na korozję i możliwość odzysku surowców. Cynkowanie ogniowe pozwala zwiększyć trwałość powłoki nawet pięciokrotnie, co jest szczególnie ważne w strefach nadmorskich i przemysłowych.

Co ciekawe, niektóre zakłady testują również powłoki proszkowe oparte na nanoceramice – lżejsze, a równie odporne jak klasyczny cynk.

Dla zainteresowanych szczegółami warto zajrzeć do portalu Hydrocarbon Engineering, gdzie publikowane są badania nad powłokami ochronnymi i technikami spawania dla przemysłu energetycznego.

Suszenie aktywnej części i kontrola wilgoci

Jeśli transformator ma swój „rytuał oczyszczenia”, to jest nim właśnie ten etap.

Wnętrze urządzenia – pełne celulozy, papieru, włókien i mikroporów – musi być tak suche, że nawet pustynia Atacama mogłaby mu pozazdrościć. Dlaczego? Bo w izolacji transformatora każda cząsteczka wody jest wrogiem numer jeden.

Wilgoć w papierze lub oleju prowadzi do obniżenia wytrzymałości dielektrycznej, zwiększenia strat i przyspieszonego starzenia materiału.

Dla wyobraźni: wzrost zawartości wody w izolacji z 0,5% do 2% może obniżyć jej odporność na przebicie elektryczne nawet o połowę. To różnica między bezpieczną pracą przez 30 lat a awarią po kilku sezonach grzewczych.

Technologia suszenia – ciepło, próżnia i cierpliwość

Proces suszenia aktywnej części transformatora to prawdziwa gra z czasem i temperaturą.

Trzeba pozbyć się wilgoci, nie uszkadzając przy tym izolacji, impregnacji ani klejów. Dlatego stosuje się kilka metod – często łączonych w jednym cyklu.

Najczęściej używana to LFH (Low Frequency Heating), czyli ogrzewanie niskoczęstotliwościowe. Przez uzwojenia przepuszcza się prąd o częstotliwości kilku herców, co powoduje ich równomierne nagrzewanie od środka. W tym samym czasie komora suszenia pracuje w głębokiej próżni (poniżej 0,1 mbar), aby para wodna mogła się wydostać z wnętrza materiału.

To metoda szybka, równomierna i energooszczędna, stosowana coraz częściej w dużych transformatorach energetycznych.

Alternatywnie używa się suszenia olejowego – gorący, suchy olej transformatorowy cyrkuluje przez uzwojenia, zbierając wilgoć i oddając ją do układu próżniowego. Starsze technologie bazują na suszeniu gorącym powietrzem w komorach termicznych, ale mają mniejszą skuteczność i dłuższy czas cyklu.

Ważne są parametry końcowe: zawartość wody w izolacji poniżej 0,5% i w oleju poniżej 10–15 ppm. Dopiero wtedy transformator może przejść do kolejnego etapu – napełniania olejem pod próżnią.

Wilgoć – podstępny zabójca dielektryków

Problem z wilgocią polega na tym, że nie tylko się pojawia, ale też „ucieka” w różne miejsca.

Papier, drewno i prasowane płyty celulozowe działają jak gąbka. Nawet jeśli wyglądają na suche, potrafią ukrywać mikroskopijne pęcherzyki wody. A ta, przy nagrzaniu i wysokim napięciu, zamienia się w gaz, tworząc mikroprzebicia w uzwojeniach.

Dlatego cały proces suszenia monitoruje się za pomocą czujników temperatury, wilgotności i ciśnienia. W laboratoriach większych producentów stosuje się nawet analizę gazów rozpuszczonych (DGA), aby sprawdzić, czy w oleju nie pozostały resztki pary wodnej lub tlenu.

Inżynierski zen: mniej to więcej

Zbyt agresywne suszenie (za wysoka temperatura lub zbyt szybka ewakuacja próżni) może przynieść efekt odwrotny – papier stanie się kruchy, a kleje stracą elastyczność.

Dlatego doświadczeni technolodzy powtarzają: „Suszenie to nie pieczenie ciasta – tu liczy się cierpliwość, nie chrupkość.”

W dużych zakładach proces trwa nawet 24–36 godzin i kończy się stygnięciem w próżni, żeby uniknąć ponownego wchłonięcia wilgoci z powietrza. Każdy etap jest rejestrowany w dzienniku procesu i dołączany do dokumentacji jakościowej transformatora – to jego paszport techniczny.

Więcej o naukowych podstawach odwilgacania materiałów izolacyjnych i wpływie próżni na ich mikrostrukturę można znaleźć w opracowaniach MDPI Energies, które opisują porównania między LFH, suszeniem olejowym i metodami klasycznymi.

Próżniowe napełnianie olejem i wygrzewanie

Na tym etapie transformator przypomina astronautę przed misją

– gotowy, szczelny, suchy i czekający tylko na medium, które pozwoli mu żyć.

Tym medium jest olej transformatorowy, który pełni dwie funkcje: chłodzi i izoluje. Bez niego transformator byłby jak silnik bez smaru – przegrzewałby się, tracił parametry i umierał szybciej, niż zdążyłby dostać numer fabryczny.

Olej pod próżnią – fizyka czystego spokoju

Proces napełniania olejem pod próżnią to inżynierski spektakl o precyzji szwajcarskiego zegarka. Aktywna część transformatora, zamknięta już w kadzi, trafia do komory, w której najpierw wytwarza się głęboką próżnię – typowo poniżej 1 mbar.

Dlaczego? Bo nawet mikroskopijne pęcherzyki powietrza w uzwojeniach czy izolacji mogłyby później spowodować mikrowyładowania i lokalne przegrzewanie.

Kiedy ciśnienie osiągnie wymagany poziom, rozpoczyna się powolne zalewanie olejem, zwykle od dołu. Olej wnika w każdą szczelinę, wypierając powietrze.

Czasem cały proces trwa kilka godzin – szczególnie w dużych transformatorach energetycznych, gdzie ilość oleju sięga tysięcy litrów. Prędkość wypełniania jest ściśle kontrolowana, aby nie powstały kieszenie gazowe ani różnice ciśnień, które mogłyby uszkodzić delikatną izolację.

Po zalaniu urządzenie pozostawia się w spoczynku, nadal w warunkach próżniowych, by wszystkie mikropęcherzyki gazu miały czas się unieść i zniknąć. Dopiero wtedy można powiedzieć, że transformator jest „nasycony” – gotowy na pierwszy przepływ prądu.

Wygrzewanie – spa dla uzwojeń

Po napełnieniu przychodzi czas na proces wygrzewania, który ma dwa cele: ustabilizować strukturę papieru i żywic oraz zredukować do minimum resztkową wilgoć.

Transformator pozostaje w temperaturze około 80–90°C przez kilkanaście godzin. W tym czasie olej i izolacja osiągają stan równowagi cieplno-wilgotnościowej.

To nie jest etap, który widać z zewnątrz – ale właśnie wtedy transformator „dojrzewa”.

Każda warstwa papieru, każda impregnacja nabiera swojej końcowej struktury. Po tym procesie mierzony jest kluczowy parametr jakościowy: napięcie przebicia oleju. Wartość powyżej 60 kV na 2,5 mm próbnika świadczy, że układ izolacyjny jest perfekcyjny.

Kontrola jakości i czystości oleju

Wysokiej klasy olej transformatorowy (np. mineralny Nynas, Shell Diala, lub syntetyczny MIDEL) przed użyciem przechodzi serię badań: pomiar dielektryczności, lepkości, współczynnika strat tgδ i zawartości gazów rozpuszczonych.

W niektórych zakładach stosuje się analizę chromatograficzną (DGA), która potrafi wykryć nawet śladowe ilości wodoru, tlenku węgla czy metanu – sygnały, że coś w transformatorze mogłoby się później „dziać”.

Prz okazji dowiedz się więcej:
Prawa gazowe w DGA transformatorów: 5 zasad, które ostrzegą przed awarią

Aby zachować parametry przez lata, olej musi być całkowicie czysty – nawet jedna kropla wody czy cząstka kurzu na litrze może obniżyć napięcie przebicia o kilka tysięcy woltów.

Dlatego po napełnieniu układ jest szczelnie zamykany, a wszystkie tuleje, odpowietrzniki i korki zabezpieczane przed kontaktem z powietrzem.

Kiedy olej staje się świadkiem historii

Ciekawostka dla pasjonatów: w eksploatowanych transformatorach olej zachowuje pamięć o ich życiu. Analiza jego składu pozwala odczytać, jak długo urządzenie pracowało w przeciążeniu, czy przeszło zwarcie, a nawet jakie temperatury osiągało w ostatnich latach.

W laboratoriach utrzymaniowych to właśnie z oleju wyczytuje się pierwsze oznaki starzenia izolacji – zanim pojawi się jakikolwiek dymek z kadzi.

Teraz, gdy transformator jest już szczelny, napełniony i spokojnie stygnie po wygrzewaniu, pozostaje ostatni etap jego drogi w fabryce – próby rutynowe i testy końcowe, które zdecydują, czy może ruszyć w świat i zasilić pierwszą sieć.

Próby rutynowe i gotowość do wysyłki

Transformator olejowy może wyglądać na gotowy – zamknięty, zalany i błyszczący świeżą farbą. Ale dopóki nie przejdzie swoich prób, to tylko kandydat na transformator, nie pełnoprawny uczestnik sieci energetycznej. W świecie elektroenergetyki testy końcowe są niczym egzamin państwowy: nie ma miejsca na drugie podejście.

Próby rutynowe – czyli „badania obowiązkowe z życia codziennego”

Zgodnie z normą IEC 60076, każdy transformator, zanim opuści fabrykę, przechodzi zestaw tzw. prób rutynowych. Ich celem jest sprawdzenie, czy urządzenie działa dokładnie tak, jak zaprojektowano – bez kompromisów, skrótów i domysłów.

1. Pomiar rezystancji uzwojeń – to test, który pozwala wykryć zwarcia międzyzwojowe, nieciągłości połączeń oraz błędy montażowe. Nawet niewielka różnica rezystancji między fazami potrafi zdradzić luźny zacisk.

2. Sprawdzenie grupy połączeń i przekładni – czyli weryfikacja, czy napięcie po stronie wtórnej ma dokładnie taki stosunek, jak przewidziano w projekcie. To test, który od razu wykrywa pomyłki w kierunku nawinięcia cewek.

3. Pomiar strat jałowych i obciążeniowych – prawdziwy barometr jakości rdzenia i uzwojeń. Jeśli wartości przekraczają normy, oznacza to zbyt duże straty magnetyczne (rdzeń) lub oporowe (uzwojenia).

4. Pomiar impedancji zwarciowej – test symulujący zwarcie po stronie wtórnej, pozwalający sprawdzić stabilność mechaniczną i elektromagnetyczną układu.

5. Próba napięciowa – jeden z najważniejszych testów, który sprawdza odporność izolacji na napięcie udarowe i długotrwałe napięcie robocze.

Każdy pomiar jest rejestrowany i porównywany z wartościami projektowymi. Transformator, który zda wszystko w granicach tolerancji, otrzymuje świadectwo badań fabrycznych (Factory Acceptance Test – FAT).

Dodatkowe testy dla wymagających

W zależności od klasy napięcia i wymagań zamawiającego, przeprowadza się również próby typu (na egzemplarzach referencyjnych) lub próby specjalne – na przykład:

• pomiar poziomu hałasu, aby potwierdzić zgodność z wymaganiami środowiskowymi (dla jednostek miejskich to często warunek odbioru),

• badanie strat w obwodach magnetycznych przy różnych temperaturach,

• test wyładowań niezupełnych (PD test), pozwalający ocenić czystość izolacji i jakość impregnacji.

Te badania są szczególnie ważne w przypadku transformatorów do pracy w sieciach o wysokiej czułości lub w stacjach prefabrykowanych, gdzie poziom zakłóceń musi być minimalny.

Estetyka inżynierska: przygotowanie do wysyłki

Po zdaniu wszystkich testów transformator przechodzi etap, którego nie docenia się w książkach, ale doceniają go monterzy – przygotowanie do transportu.

Obejmuje ono:

• spuszczenie nadmiaru oleju i uzupełnienie go azotem w przypadku hermetycznych kadzi,

• zabezpieczenie wszystkich otworów i przewodów transportowych,

• montaż uchwytów, czujników i tabliczki znamionowej,

• a także wizualną inspekcję powłok i spoin.

Na tym etapie transformator wygląda jak gotowy do parady: pomalowany, opisany, przetestowany i zapakowany w stalową klatkę transportową. Ale zanim wyruszy w drogę, inżynierowie wykonują jeszcze test końcowy wibracji i poziomowania, bo nic nie może się poluzować ani przesunąć w czasie transportu.

Dokumentacja – DNA transformatora

Razem z urządzeniem klient otrzymuje komplet dokumentów:

• DTR (dokumentację techniczno-ruchową),

• protokoły z pomiarów i testów,

• wyniki badań oleju,

• karty materiałowe zastosowanych komponentów,

• oraz świadectwa jakości spoin i powłok antykorozyjnych.

To swoiste DNA transformatora – zapis całego jego „życia” od projektu po ostatni test. W praktyce ta dokumentacja decyduje o tym, czy urządzenie zostanie dopuszczone do pracy przez operatora systemu dystrybucyjnego (OSD).

Więcej o standardach badań i certyfikacji transformatorów można znaleźć w opracowaniach IEC Webstore, gdzie dostępne są aktualne wydania norm IEC 60076 i wytycznych dotyczących prób rutynowych i specjalnych.

I tak kończy się jego fabryczna podróż – transformator, który przeszedł przez projekt, rdzeń, uzwojenia, kadź, suszenie, olej i testy, jest gotowy, by po raz pierwszy usłyszeć szum sieci i zobaczyć świat nie przez mikroskop inżyniera, lecz przez prąd, który zaczyna w nim płynąć.

Zakończenie

Produkcja transformatora olejowego to fascynująca podróż od idei po gotowe źródło energii – podróż, w której inżynieria spotyka się z cierpliwością, a precyzja z praktyką. Każdy etap – od projektu po próby końcowe – jest świadectwem tego, że niezawodność nie rodzi się przypadkiem, lecz z konsekwencji i szacunku do detalu.

Od lat wspieramy projektantów, wykonawców i operatorów sieci w wyborze rozwiązań, które przetrwają próbę czasu i warunków pracy. Pomagamy dobrać odpowiedni typ transformatora, zoptymalizować chłodzenie, dobrać olej i system izolacji pod konkretne środowisko, a także zaplanować konserwację w horyzoncie całego cyklu życia urządzenia.

Jeśli pracujesz nad projektem, w którym kluczowe są niezawodność, efektywność energetyczna i zgodność z Ecodesign Tier 2, jesteśmy tu, aby przełożyć wymagania techniczne na realne rozwiązania.

Poznaj naszą ofertę:

• Transformatory olejowe Ecodesign Tier 2 – dobór mocy, parametrów i chłodzenia pod konkretne warunki środowiskowe.
• Transformatory suche Tier 2 – dla obiektów o wysokich wymaganiach bezpieczeństwa i ograniczonej przestrzeni.
• Jednostki od ręki, pełna dokumentacja, 60 miesięcy gwarancji – dla wybranych modeli średniego napięcia.

Jeśli chcesz być na bieżąco z naszymi analizami technicznymi, praktycznymi poradami i case studies z placów budowy, dołącz do społeczności Energeks na LinkedIn.
To miejsce, w którym dzielimy się wiedzą bez marketingowych ozdobników – merytorycznie, praktycznie i z szacunkiem do branży, którą współtworzymy.

Dziękujemy za zaufanie i możliwość bycia częścią projektów, w których rozsądek, precyzja i bezpieczeństwo są równie ważne jak innowacja.
Jeśli potrzebujesz doprecyzować wymagania techniczne, dobrać model lub przygotować checklistę odbiorową pod swoją inwestycję – po prostu napisz. Zrobimy to wspólnie.

Referencje:

1. IEC 60076 1-3 – Power Transformers. International Electrotechnical Commission

2. CIGRÉ Technical Brochures

3. MDPI Energies - MDPI researches

4. Siemens Energy - Power Engineering Guide

Jesienno zimowy poranek.

Świt dopiero przeciera się przez igły sosen, a nad białą polaną widać stację transformatorową, samotną, ale żywą.

Z wnętrza kadzi unosi się lekka para, jak oddech w mroźnym powietrzu. Inżynier stojący obok patrzy na srebrzysty zbiornik ponad transformatorem. To konserwator oleju.

Metalowy płaszcz bezpieczeństwa, który część osób bierze za przypadkowy dodatek.

Pytanie wraca jak bumerang: czy transformator musi mieć konserwator oleju?

W praktyce wybór pomiędzy transformatorem olejowym z konserwatorem a wykonaniem hermetycznym zależy od środowiska pracy, profilu obciążenia, strategii diagnostyki oraz wymagań OSD.

Ten wpis zbiera w jednym miejscu wiedzę ksiązkową i terenową, porządkuje pojęcia i pokazuje konsekwencje techniczne obu podejść. Nie promujemy żadnego z rozwiązań, porównujemy je w uczciwym kontekście, tak aby decyzja była przewidywalna w horyzoncie całego cyklu życia.

W Energeks pracujemy przy stacjach SN, transformatorach i rozdzielnicach w zróżnicowanych warunkach klimatycznych i operacyjnych. Widzimy, gdzie hermetyczne wykonanie świeci prostotą i niskim serwisem, a gdzie dodatkowa przestrzeń kompensacyjna i klasyczna diagnostyka dają spokój eksploatacyjny. Ten tekst destyluje te lekcje w praktyczne kryteria.

Decyzja nie brzmi: konserwator albo nowoczesność,

decyzja brzmi: kontekst albo przypadek.

Dobrze dobrany transformator zmniejsza ryzyko, koszty i temperaturę emocji na odbiorze.

Dla kogo jest ten tekst?

Dla projektantów, wykonawców, operatorów i inwestorów, którzy chcą świadomie dobrać transformator do miejsca, profilu obciążenia i polityki utrzymania. Po lekturze zyskasz wiedzę dla podejmowania lepszych decyzji, dowiesz się kiedy otwarty układ cyrkulacji ma sens, kiedy hermetyczne wykonanie jest wystarczające, jak zaplanować diagnostykę i serwis, oraz jak uniknąć najczęstszych błędów.

Agenda

1. Konserwator oleju w transformatorze, co to jest i jak działa

2. Transformator z konserwatorem, kiedy stosować

3. Transformator z konserwatorem, kiedy jest konieczny

4. Wybór transformatora olejowego, serwis i dobre praktyki eksploatacyjne

5. Porównanie konserwacji: transformator olejowy hermetyczny a z konserwatorem

Czas czytania: ~10 minut

1. Konserwator oleju w transformatorze – co to jest i jak działa

Wyobraź sobie transformator jak potężne serce sieci energetycznej.

Tętni prądem, reaguje na wahania obciążenia, rozgrzewa się i stygnie. A serce, jak wiemy, potrzebuje przestrzeni, by bić w swoim rytmie. Dla transformatora taką przestrzenią jest konserwator oleju – niepozorny, cylindryczny zbiornik umieszczony nad kadzią.

To on przejmuje na siebie wahania objętości oleju, gdy ten rozszerza się w upale i kurczy zimą.

Technicznie rzecz biorąc, konserwator oleju to zbiornik kompensacyjny, połączony z kadzią rurą olejową, przez którą ciecz może swobodnie przepływać.

W jego wnętrzu znajduje się wolna przestrzeń powietrzna, a pomiędzy nią a atmosferą pracuje filtr oddechowy - zwany też filtrem powietrza z osuszaczem (breather) – niewielkie urządzenie wypełnione żelem krzemionkowym, które osusza powietrze wchodzące do układu.

Dzięki temu transformator może „oddychać”, ale nie zasysa wody, pyłów ani tlenków.

Chroni izolację papierową i olej przed wilgocią, a więc przed przedwczesnym starzeniem.

Jeśli ten opis przypomina anatomię – to celowe.

Transformator z konserwatorem naprawdę zachowuje się jak organizm: w czasie pracy wydycha ciepło i gazy, a gdy się wychładza, wciąga powietrze. Bez konserwatora wchłonąłby wraz z nim wilgoć – a ta jest dla izolacji tym, czym rdza dla stali.

Dlatego pytanie „konserwator oleju w transformatorze – co to jest?”

ma prostą odpowiedź: to system ochrony oleju przed wilgocią i utlenianiem, który wydłuża jego żywotność i stabilność parametrów elektrycznych. W praktyce konserwator decyduje, czy olej będzie pracował 30 lat, czy 10.

Ale jego rola nie kończy się na oddychaniu.

Konserwator jest też wskaźnikiem diagnostycznym – ma pływakowy miernik poziomu oleju, który pokazuje, jak zmienia się objętość cieczy w zależności od temperatury i obciążenia.

Nagle spadł poziom? To może być wyciek, przegrzanie lub pierwszy sygnał awarii. Dla doświadczonego technika ten wskaźnik to puls pacjenta – niewielki ruch, a zdradza bardzo wiele.

W jednostkach o większej mocy konserwator współpracuje dodatkowo z przekaźnikiem gazowym Buchholza, który wykrywa gazy powstające przy uszkodzeniach uzwojeń.

Dzięki temu układ ostrzega o problemie, zanim stanie się krytyczny.

W skrócie: konserwator to oddech i pamięć transformatora.

Jeśli ktoś spyta, „transformator z konserwatorem – kiedy jest konieczny?”, można odpowiedzieć pół żartem, pół serio – zawsze wtedy, gdy chcemy, by nasz transformator miał zdrowe płuca i długie życie.

A jednak – nie zawsze jest potrzebny

Warto jednak zachować inżynierską równowagę.

Konserwator nie jest magicznym lekarstwem na wszystko, a jego brak nie oznacza błędu. Współczesne transformatory hermetyczne to nie uboższa wersja, lecz zupełnie inna filozofia konstrukcji.

Zamiast klasycznego oddechu przez konserwator, ich kadź jest szczelna, a zmiany objętości oleju kompensują faliste ścianki lub elastyczny mieszek.

Dzięki temu olej w ogóle nie ma kontaktu z powietrzem – nie potrzebuje filtru oddechowego, nie zasysa wilgoci i nie wymaga kontroli żelu krzemionkowego.

To rozwiązanie sprawdza się tam, gdzie środowisko jest czyste i przewidywalne: w rozdzielniach wewnętrznych, stacjach kontenerowych, magazynach energii czy nowoczesnych obiektach przemysłowych.

Transformator olejowy hermetyczny nie wymaga dodatkowego osprzętu, więc jest mniej podatny na błędy obsługi i prostszy w utrzymaniu. Dla wielu inwestorów to duża zaleta – mniej przeglądów, mniej punktów potencjalnych nieszczelności, niższe koszty eksploatacji.

Nie można więc powiedzieć, że transformator z konserwatorem jest „lepszy”, a hermetyczny „gorszy”.

\Oba mają po prostu różne temperamenty.

Jeden przypomina maratończyka – odporny na długotrwały wysiłek w zmiennych warunkach, drugi – sprintera, zwarty i precyzyjny w środowisku kontrolowanym.

Dobry inżynier nie wybiera z przyzwyczajenia, tylko z kontekstu: temperatury, wilgotności, lokalizacji i cyklu pracy urządzenia.

Więc jeśli ktoś mówi, że konserwator to „obowiązek”, warto się uśmiechnąć i zapytać:

a jakie masz środowisko pracy?

Może zamiast „płuc” potrzebujesz po prostu dobrze uszczelnionej konstrukcji, która w hermetycznym spokoju przepracuje swoje 25 lat.

W dalszej części artykułu przyjrzymy się temu z techniczną ciekawością:

gdzie transformator z konserwatorem faktycznie ma sens, a gdzie hermetyczne wykonanie jest bardziej racjonalne.

Porównamy, jak obie konstrukcje radzą sobie z temperaturą, wilgocią i starzeniem oleju.

Zobaczymy też, jakie są realne zalety transformatora z konserwatorem oleju w praktyce, i odpowiemy na pytanie, kiedy warto się na niego zdecydować, a kiedy prostszy hermetyk będzie lepszym wyborem.

Bo w technice, podobnie jak w życiu – więcej nie zawsze znaczy lepiej.

2. Transformator z konserwatorem – kiedy stosować

Pytanie „transformator z konserwatorem kiedy stosować” nie jest akademickie. W praktyce decyduje o tym środowisko, profil pracy urządzenia i filozofia utrzymania ruchu.

Dla porządku: konserwator to zbiornik kompensacyjny połączony z kadzią, który umożliwia „oddychanie” oleju przy zmianach temperatury. Powietrze z zewnątrz przechodzi przez osuszacz z żelem krzemionkowym, który wychwytuje wilgoć, by nie degradować izolacji i właściwości dielektrycznych oleju.

Dzisiejsze normy – m.in. PN-EN 60076-1 i IEC 60076-7 – nie narzucają rodzaju konstrukcji, ale wskazują, że dobór zależy od warunków eksploatacyjnych.

Zasady doboru i wpływ warunków środowiskowych szczegółowo omawia: IEC 60076-7: Loading guide for oil-immersed power transformers

I tu pojawia się sedno: konserwator nie jest ani lepszy, ani gorszy od hermetycznego rozwiązania. Jest po prostu inną metodą stabilizacji objętości oleju.

Środowiska, w których konserwator ma sens

Kiedy środowisko sprzyja konserwatorowi?

Zazwyczaj tam, gdzie występują duże wahania temperatury – powyżej 50–60 °C rocznie – lub tam, gdzie obciążenie cieplne zmienia się dynamicznie. W takich przypadkach konserwator działa jak bufor ciśnienia i temperatury, redukując naprężenia w kadzi i zwiększając stabilność termiczną układu.

To rozwiązanie wciąż spotykane w transformatorach o większej mocy (powyżej 2,5 MVA) lub z przełącznikiem zaczepów pod obciążeniem (OLTC), gdzie istotny jest łatwy dostęp diagnostyczny i zastosowanie klasycznej ochrony gazowej Buchholza.

Również w miejscach o podwyższonej wilgotności lub dużej zmienności mikroklimatu konserwator może być pomocny – ogranicza wnikanie wody do układu i spowalnia proces starzenia oleju.

Trzeba jednak podkreślić: taki system wymaga kontroli. Jeśli filtr oddechowy nie jest regularnie serwisowany, sam staje się źródłem zanieczyszczeń, a jego zalety znikają.

Gdzie konserwator nie jest potrzebny

W większości nowoczesnych instalacji nie ma już potrzeby stosowania konserwatora.

Transformatory hermetyczne, z falistymi ściankami kadzi, kompensują objętość oleju bez kontaktu z powietrzem. To zmniejsza potrzebę serwisowania, eliminuje oddechacze i minimalizuje ryzyko zanieczyszczeń.
Dlatego w stacjach kontenerowych, miejskich rozdzielniach SN, przy magazynach energii, farmach PV czy w infrastrukturze elektromobilnej, hermetyczne wykonanie stało się domyślnym wyborem.

To nie kwestia trendów, lecz środowiska.

W klimacie umiarkowanym, z ograniczoną wilgotnością i stabilną temperaturą, konserwator nie wnosi realnej przewagi – a jedynie więcej elementów do kontroli.

W wielu współczesnych projektach zwyczjanie transformator z konserwatorem oleju jest rozwiażaniem nie tyle opcjonalnym, co zbędnym.

Transformatory hermetyczne, dzięki falistym ściankom kadzi, kompensują objętość oleju bez kontaktu z powietrzem.

To minimalizuje potrzebę serwisu, eliminuje oddechacze i zmniejsza ryzyko zanieczyszczeń.

Dlatego w stacjach kontenerowych, miejskich rozdzielniach SN, przy magazynach energii czy infrastrukturze fotowoltaicznej i elektromobilnej, hermetyk jest dziś najczęściej wybieranym wariantem.

Nie chodzi jednak o „modę”, lecz o warunki. W terenie górskim, w klimacie suchym lub przy dużych mocach konserwator może mieć sens. W większości nowoczesnych zastosowań – już nie.

No to kiedy konserwator wraca do gry?

Gdy projekt wymaga wysokiej stabilności termicznej, łatwego dostępu diagnostycznego i kompatybilności z Buchholzem, konserwator nadal pozostaje rozwiązaniem uzasadnionym – nie ze względu na przyzwyczajenie, lecz na fizykę.

W transformatorach dużej mocy, gdzie objętość oleju liczona jest w tysiącach litrów, zmiany temperatury powodują znaczne różnice ciśnień. Konserwator pełni wtedy rolę tłumika – przejmuje nadmiar cieczy podczas nagrzewania i oddaje ją przy chłodzeniu. Stabilizuje ciśnienie, odciąża uszczelnienia i ogranicza tempo starzenia izolacji.

Drugi obszar to diagnostyka. Układ z konserwatorem pozwala łatwo obserwować poziom oleju (mechanicznie lub poprzez czujniki SCADA) oraz pobierać próbki do analizy DGA (Dissolved Gas Analysis). DGA jest kluczowym narzędziem oceny stanu izolacji papierowo-olejowej, a w trafo olejowych bywa utrudnione, bo wymaga otwarcia układu i naraża próbkę na kontakt z powietrzem.

Trzeci aspekt to ochrona gazowa – przekaźnik Buchholza.

Umieszczony pomiędzy kadzią a konserwatorem, reaguje na gazy powstające w wyniku przegrzania lub mikrouszkodzeń uzwojeń. Jego działanie jest czysto mechaniczne, niewymagające zasilania – dlatego pozostaje jednym z najbardziej niezawodnych zabezpieczeń transformatorów olejowych.

W transformaorach hermetycznych, gdzie brak przestrzeni gazowej, Buchholz po prostu nie ma zastosowania.

Takie wymagania pojawiają się głównie w transformatorach sieciowych średnich i dużych mocy, w infrastrukturze komunalnej czy stacjach przesyłowych, gdzie liczy się trwałość, przewidywalność i szybka diagnostyka, a nie absolutna bezobsługowość.

W takich przypadkach konserwator nie jest reliktem, lecz funkcjonalnym elementem architektury bezpieczeństwa.

W skrócie zatem:

Kiedy wybierać transformator olejowy z konserwatorem?

Gdy projekt wymaga stabilności termicznej, pełnej kontroli diagnostycznej i współpracy z systemem Buchholza.

A kiedy zdecydować się na transformator olejowy hermetyczny?

W większości współczesnych projektów, w klimacie umiarkowanym, gdzie priorytetem jest prostota, czystość i minimalna obsługa.

To nie rywalizacja rozwiązań, lecz dopasowanie technologii do kontekstu – bo celem inżyniera nie jest obrona konstrukcji, tylko zapewnienie, by transformator pracował długo, stabilnie i bezpiecznie, dokładnie tam, gdzie został postawiony.

Transformator z konserwatorem na stacji elektroenergetycznej. Widoczny zbiornik konserwatora umieszczony jest nad kadzią, co umożliwia kompensację objętości oleju i ochronę przed wilgocią. Zdjęcie przedstawia solidną konstrukcję przemysłową, wykorzystywaną w sieciach średniego i wysokiego napięcia.
Photo Credit: Johann H. Addicks, via Wikimedia Commons (CC BY-SA 3.0).

3. Konserwator dla transformatora – kiedy jest konieczny

Są jednak sytuacje, w których konserwator przestaje być opcją, a staje się koniecznością.

Nie chodzi tu o przywiązanie do klasycznych konstrukcji ani o sentyment do „starych, sprawdzonych” rozwiązań. Mowa o przypadkach, w których warunki pracy, wymagania operatora lub sama fizyka układu sprawiają, że hermetyczny transformator nie wystarczy.

W tej części omówimy, kiedy konserwator staje się technicznym wymogiem – z punktu widzenia norm, eksploatacji i bezpieczeństwa.

3.1 Wymogi operatorów systemów dystrybucyjnych (OSD)

Operatorzy sieci dystrybucyjnych w Polsce i w Europie coraz częściej stosują specyfikacje techniczne, które jasno określają, kiedy konserwator jest wymagany.

Zazwyczaj dotyczy to instalacji o dużych mocach, z cyklem eksploatacji liczonym w dekadach – 30 lat i więcej. Dla takich jednostek nie liczy się minimalny koszt inwestycyjny, tylko pełny koszt życia urządzenia. OSD stawiają na rozwiązania, które można diagnozować, serwisować i przewidywać w zachowaniu.

Konserwator, dzięki wskaźnikowi poziomu oleju, przekaźnikowi Buchholza i możliwości łatwego poboru próbek, spełnia te kryteria. To konstrukcja, która daje operatorowi informację o stanie zdrowia urządzenia – zanim zrobi to system alarmowy.

Szerzej o systemach Buchholz Relay i konserwatorach przeczytasz w opracowaniu CIGRE Technical Brochure 445 – Transformer reliability survey

3.2 Gdy środowisko wymusza elastyczność

Druga grupa przypadków to trudne warunki klimatyczne – wysokie amplitudy termiczne, długie okresy mrozów lub upałów, brak klimatyzacji w stacji, ograniczona wentylacja.
W takich miejscach hermetyczny transformator, choć w teorii bezobsługowy, może pracować na granicy swojej wytrzymałości mechanicznej. W zamkniętym układzie każdy wzrost temperatury powoduje wzrost ciśnienia, a przy długotrwałym obciążeniu może dojść do mikropęknięć lub deformacji blach falistych.

Nawet niewielkie nieszczelności w hermetyku prowadzą wtedy do utraty próżni, kontaktu oleju z powietrzem i przyspieszonej degradacji izolacji.

Konserwator eliminuje ten problem. Jego rola przypomina działanie przedsionka serca – amortyzuje pulsacje ciśnienia, pozwalając całemu układowi zachować rytm.

Olej może się rozszerzać i kurczyć bez ryzyka mechanicznego przeciążenia, a wymiana powietrza odbywa się przez kontrolowany, suchy filtr oddechowy.

3.3 Długowieczność i stabilność parametrów

W projektach infrastrukturalnych, takich jak stacje przesyłowe SN/nn, zakłady przemysłowe, infrastruktura komunalna czy duże zakłady produkcyjne, przewidywana żywotność urządzeń sięga trzech dekad.

W takim horyzoncie czasowym łatwość diagnostyki i stabilność termiczna są ważniejsze niż oszczędność miejsca czy brak konserwacji.

Transformator z konserwatorem umożliwia planową kontrolę jakości oleju, analizę DGA, ocenę stopnia starzenia izolacji i szybką reakcję na wczesne objawy awarii. W hermetyku wiele z tych czynności wymaga rozszczelnienia układu – a to nie tylko koszt, ale i ryzyko błędu ludzkiego.

3.4 Kiedy prostota nie wystarcza

Hermetyczne rozwiązania są znakomite, ale mają swoje ograniczenia.

W projektach wysokotemperaturowych, z dużą mocą strat i cyklami obciążenia bliskimi maksymalnym wartościom, brak bufora ciśnienia staje się problemem eksploatacyjnym.

Po kilku latach różnice ciśnienia mogą prowadzić do osłabienia spawów, odkształceń kadzi i nieszczelności, które w praktyce trudno naprawić bez wymiany jednostki.

Konserwator to mechaniczne zabezpieczenie przed takim scenariuszem.

Nie jest potrzebny wszędzie – ale tam, gdzie życie oleju i stabilność termiczna decydują o niezawodności, jego obecność jest uzasadniona.

3.5 Podsumowanie

Transformator z konserwatorem jest konieczny wtedy, gdy:

• jednostka ma dużą moc i długi horyzont eksploatacji,

• pracuje w środowisku o dużych wahaniach temperatur,

• wymaga klasycznej ochrony gazowej lub stałej diagnostyki,

• nie ma klimatyzacji ani aktywnego chłodzenia w stacji,

• lub gdy OSD wymaga układu z konserwatorem z przyczyn bezpieczeństwa i kontroli stanu technicznego.

W takich warunkach konserwator nie jest anachronizmem, lecz narzędziem stabilizacji – mechanicznym przedsionkiem serca, który dba, by transformator bił spokojnie i równo przez kolejne dekady pracy.

4. Wybór transformatora olejowego, serwis i dobre praktyki

Skoro po analizie warunków, wymogów i ryzyka zdecydowaliśmy, że dla naszego projektu transformator z konserwatorem to właściwy wybór, pozostaje jeszcze jedno pytanie:

jak z niego korzystać, by naprawdę spełnił swoją rolę.

Bo konserwator nie działa w próżni – wymaga odrobiny uwagi, regularności i inżynierskiej dyscypliny.

Dobrze utrzymany konserwator to gwarancja długowieczności oleju i izolacji, natomiast zaniedbany – źródło kłopotów, które można było przewidzieć.

W tej części omówimy cztery najważniejsze obszary, które decydują o niezawodności transformatora: utrzymanie oddechu, kontrolę poziomu i jakości oleju, dobór konserwatora do warunków pracy oraz codzienną eksploatację w kontekście stabilności sieci.

4.1 Utrzymanie “oddechu” transformatora

Konserwator to układ otwarty, który wchodzi w kontakt z otoczeniem – dlatego jego filtr oddechowy - zwany też filtrem powietrza z osuszaczem (breather) jest pierwszą linią obrony przed wilgocią.

Wypełniony żelem krzemionkowym, filtruje powietrze, które dostaje się do wnętrza transformatora, gdy objętość oleju maleje przy spadku temperatury.

Z biegiem czasu żel stopniowo się nasyca i zmienia kolor – z błękitnego lub pomarańczowego na różowy. To prosty, ale bardzo wiarygodny wskaźnik momentu wymiany.

Przeglądy filtru powietrza z osuszaczem powinny odbywać się co 6–12 miesięcy, a w środowiskach o dużej wilgotności nawet częściej. Warto też zwrócić uwagę na stan połączeń i czystość rurki łączącej go z konserwatorem. Zanieczyszczenia ograniczają przepływ powietrza, a to może powodować wzrost ciśnienia w kadzi i niepożądane naprężenia mechaniczne.

Dobrą praktyką jest też prowadzenie dziennika filtru oddechowego – zapisywanie dat wymiany żelu i koloru w momencie przeglądu.

W długim horyzoncie pozwala to wychwycić zależność między sezonowością pracy a poziomem nasycenia osuszacza.

4.2 Kontrola poziomu i jakości oleju

Transformator z konserwatorem żyje w rytmie oleju – jego poziom i stan to najbardziej czytelne wskaźniki zdrowia układu. Wahania poziomu rzędu 5–10 procent są normalne i wynikają ze zmian temperatury oraz cykli obciążenia.

Niepokój powinny wzbudzić gwałtowne spadki lub brak zmian mimo dużych różnic temperatur – mogą one oznaczać mikronieszczelność, niedrożność rury łączącej konserwator z kadzią lub uszkodzenie wskaźnika poziomu.

Raz w roku warto przeprowadzić badanie oleju zgodnie z normą PN-EN 60422. Kluczowe parametry to:

• wytrzymałość dielektryczna,

• zawartość wody,

• liczba kwasowa,

• zawartość gazów rozpuszczonych (DGA).

Jeśli analiza wykazuje degradację, olej można poddać procesowi filtracji lub regeneracji.

W przypadku głębokiego utlenienia – konieczna będzie wymiana.

Regularne badania nie tylko wydłużają żywotność układu, ale też dostarczają cennych danych diagnostycznych dla predykcyjnego utrzymania ruchu.

W praktyce eksploatacyjnej świetne wskazówki dotyczące jakości oleju i wymiany medium przedstawia IEEE Std C57.106-2015 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment

4.3 Dobór konserwatora do środowiska i obciążenia

Nie każdy konserwator jest taki sam.

W projektach fotowoltaicznych i elektromobilnych obciążenie transformatora zmienia się dynamicznie – w PV wraz z nasłonecznieniem, a w stacjach ładowania EV w rytmie dziennym i nocnym. Takie zmiany powodują częste cykle termiczne, które wymagają konserwatora o odpowiednio dobranej pojemności i wydajności wymiany powietrza.

W środowiskach narażonych na pyły, zasolenie lub wysoką wilgotność, należy stosować oddechacze o podwyższonej klasie ochrony IP i wymiennym wkładzie filtracyjnym.

Alternatywą są konserwatory z membraną lub poduszką azotową, które odcinają bezpośredni kontakt oleju z powietrzem, zachowując jednocześnie zdolność kompensacji ciśnienia.

Takie rozwiązania stosuje się coraz częściej w projektach infrastrukturalnych o podwyższonych wymaganiach środowiskowych.

4.4 Dobre praktyki eksploatacyjne

Podstawą długowieczności układu jest rutynowa obserwacja – to, co można nazwać inżynierskim zdrowym rozsądkiem.

W praktyce oznacza to:

• sprawdzenie oddechacza i wskaźnika poziomu oleju co najmniej dwa razy w roku,

• kontrolę czystości obudowy i połączeń konserwatora,

• pomiar temperatury top oil oraz porównanie z historycznymi trendami,

• dokumentowanie przeglądów, nawet najdrobniejszych, w rejestrze eksploatacyjnym.

To nie biurokracja – to historia życia urządzenia. Dzięki niej można przewidzieć zużycie elementów i zaplanować wymianę zanim nastąpi awaria.

4.5 Spokój sieci i mądra konserwacja

Transformator z konserwatorem nie wymaga codziennej uwagi, ale lubi rytm i systematyczność. Wystarczy kilka minut obserwacji i coroczny przegląd, by układ zachował stabilność przez dekady. Dobrze utrzymany konserwator to nie koszt – to inwestycja w spokój.

W końcu jego rola jest prosta: amortyzować stres cieplny, utrzymywać równowagę i dawać oddech całej instalacji.

Czy konserwator to luksus, czy konieczność dla spokoju sieci?
To pytanie, na które każda stacja SN odpowiada po swojemu – zwykle wtedy, gdy sieć naprawdę zaczyna oddychać pełną mocą.

5. Porównanie konserwacji: transformator olejowy hermetyczny a z konserwatorem

Na pierwszy rzut oka oba urządzenia wyglądają identycznie: kadź, izolatory, radiatory, termometr. A jednak ich codzienna eksploatacja to dwa światy.

Transformator olejowy hermetyczny to konstrukcja zamknięta, nowoczesna, z karbowanymi ściankami kompensującymi rozszerzalność cieplną oleju. Wszystko dzieje się wewnątrz – bez dostępu powietrza, bez wymiany gazu, bez konserwatora. To rozwiązanie zaprojektowane z myślą o prostocie i czystości eksploatacji.

Użytkownik nie musi sprawdzać oddechu maszyny, jedynie kontroluje ciśnienie, temperaturę oraz wskaźniki stanu oleju.

Wersja z konserwatorem to zupełnie inny rytm pracy.

Transformator oddycha. Olej wędruje pomiędzy kadzią a zbiornikiem kompensacyjnym, a powietrze, które dostaje się do środka, przechodzi przez filtr oddechowy z żelem krzemionkowym.

Ten niepozorny detal pełni rolę płuc – osusza powietrze i zapobiega kondensacji pary wodnej. Wymaga jednak regularnej kontroli, zwykle co 6–12 miesięcy, bo wilgotny żel traci swoje właściwości i może zamiast chronić – wprowadzać do układu zanieczyszczenia.

Hermetyczny transformator olejowy to w gruncie rzeczy układ samowystarczalny.

Temperatura, ciśnienie, stan oleju – wszystko monitorują czujniki RIS2 lub DGPT2. System sygnalizuje anomalie, ale nie wymaga „ręcznego” doglądania. Można powiedzieć, że to transformator minimalistyczny – zaprojektowany dla środowisk o stabilnych warunkach pracy, gdzie liczy się czystość, mały ślad serwisowy i brak wymiany powietrza.

Tymczasem transformator z konserwatorem to konstrukcja dla inżyniera, który lubi mieć wszystko pod kontrolą.

Wskaźnik poziomu oleju, możliwość poboru próbek do analizy DGA, widoczny pływak Buchholza reagujący na najmniejsze ilości gazu – to rozwiązania, które pozwalają reagować zanim awaria się rozwinie.

W zamian za regularny przegląd konserwator daje pełną transparentność: użytkownik widzi, jak zachowuje się olej, zna jego kolor, wie, kiedy coś odbiega od normy.

Różnice w konserwacji transformatorów są znaczące.

Transformator hermetyczny wymaga jednego przeglądu rocznie, ograniczonego do odczytu parametrów i sprawdzenia szczelności.

Transformator z konserwatorem potrzebuje półrocznego rytuału: oceny koloru żelu w filtrze oddechowym, kontroli poziomu oleju, czyszczenia obudowy i ewentualnego uzupełnienia medium.

Ale w zamian oferuje diagnostyczną głębię – możliwość „czytania” stanu urządzenia niemal jak z wykresu EKG.

Podsumowując, hermetyczny transformator olejowy jest jak zegarek kwarcowy – precyzyjny, zamknięty, bezobsługowy. Z kolei transformator z konserwatorem przypomina mechaniczny chronometr: wymaga smarowania i troski, ale daje pełen wgląd w swój puls i odwdzięcza się dłuższą, bardziej przewidywalną pracą.

Oba rozwiązania są dobre, każde w swoim środowisku. Pierwszy wybierzesz, gdy szukasz spokoju i minimalizmu, drugi, gdy cenisz kontakt, wiedzę i kontrolę.

W końcu w energetyce – jak w życiu – nie zawsze chodzi o to, by było mniej do zrobienia, ale by dokładnie wiedzieć, co się dzieje pod pokrywą.

Wnioski?

Po tej drodze przez temperatury, wilgotność i diagnostykę, wniosek jest prosty.

Nie ma konstrukcji lepszej ani gorszej w absolutnym sensie. Jest dobór do kontekstu.

Transformator hermetyczny to czystość i minimalna obsługa w stabilnym środowisku.

Transformator z konserwatorem to elastyczność termiczna, wgląd diagnostyczny i klasyczna ochrona gazowa tam, gdzie żywioły potrafią zaskoczyć. Prawdziwą przewagą jest decyzja podparta danymi, analizą cyklu życia i uczciwą rozmową o ryzykach.

Jeśli stoisz dziś przed wyborem, zadaj trzy pytania:

1. Jakie są amplitudy temperatur i wilgotność w miejscu pracy

2. Jak szybko i jak często zmienia się obciążenie.

3. Jaką strategię diagnostyczną i zabezpieczeniową chcesz mieć przez kolejne lata.

Odpowiedzi wskażą kierunek dokładniej niż jakikolwiek slogan.

Na koniec haczyk dla umysłu, który lubi konkrety

Co częściej kupuje spokój inwestora?

Bezbłędny montaż hermetycznego transformatora tam, gdzie klimat jest przewidywalny?

Czy konserwator z dobrze prowadzoną obsługą tam, gdzie pogoda i tryb pracy dyktują rytm?

To pytanie prowadzi do właściwej decyzji częściej niż długa lista argumentów.

Współpraca z Energeks

Od lat pomagamy projektantom, wykonawcom i operatorom wybierać rozwiązania dopasowane do realnych warunków pracy. Jeśli potrzebujesz wsparcia w doborze, przygotujemy rekomendację z uzasadnieniem technicznym i kalkulacją ryzyka w horyzoncie całego cyklu życia.

Poznaj naszą ofertę i sprawdź dostępność:

• Transformatory olejowe EcoDesign Tier2, parametry i dobór pod środowisko i profil obciążenia
  Oferta transformatorów olejowych Energeks

• Transformatory suche, zgodne z Ecodesign Tier 2, dla obiektów o wysokich wymaganiach środowiskowych
  Transformatory suche Tier 2 Ecodesign

• Dostawa z półki oraz rozszerzona gwarancja pięć lat dla wybranych modeli
  Transformatory dostępne od ręki, 5 lat gwarancji

• Chcesz być na bieżąco z praktycznymi poradami i case studies?

  Dołącz do naszej społeczności! —> Profil Energeks na LinkedIn

  Dziękujemy za zaufanie i możliwość bycia partnerem w projektach, w których bezpieczeństwo, niezawodność i rozsądek idą w parze.

  Jeśli chcesz, dopracujemy ten materiał pod Twoją specyfikę inwestycji lub przygotujemy checklistę odbiorową dla wybranego wariantu. Jesteśmy tu dla Ciebie!

  ---

  Referencje:

• https://webstore.iec.ch/publication/2230 – IEC 60076-7: Loading guide for oil-immersed power transformers

• https://www.e-cigre.org/publications/detail/642-transformer-reliability-survey.html – CIGRE Technical Brochure 445: Transformer Reliability Survey

• https://ieeexplore.ieee.org/document/7442048 – IEEE Std C57.106-2015: Guide for Acceptance and Maintenance of Insulating Oil

Wyobraź sobie: kupiłeś piękną działkę pod budowę domu — spokój, zieleń, śpiew ptaków…

i nagle orientujesz się, że „tuż obok” znajduje się stacja transformatorowa albo słup sieci średniego napięcia.

Czy to koniec marzeń, czy wyzwanie, które można ogarnąć?

W tym artykule pokażemy Ci jak blisko można mieszkać od stacji transformatorowej, jakie są normy i realia, oraz co naprawdę oznacza bezpieczeństwo w kontekście inwestycji mieszkaniowej.

Piszemy to z perspektywy specjalisty w branży transformatorów, stacji rozdzielczych i infrastruktury energetycznej, ponieważ w firmie Energeks wierzymy, że budowanie systemów, które „naprawdę działają”, to nie tylko parametry, ale także wartości: przejrzystość, odpowiedzialność i komfort życia.

Jeśli jesteś inwestorem, deweloperem, projektantem lub osobą planującą własny dom ten artykuł jest dla Ciebie.

Po lekturze poznasz: jakie odległości są rekomendowane i wymagane od stacji transformatorowych i linii energetycznych, co mówią normy o polu elektromagnetycznym, jak odróżnić realne zagrożenia od mitów, oraz jakie narzędzia wykorzystasz, by sprawdzić swoją działkę (np. mapa GPZ, mapa transformatorów).

Agenda:

1. Co to jest stacja transformatorowa / główny punkt zasilający (GPZ) i dlaczego jej lokalizacja ma znaczenie

2. „Jak blisko można mieszkać od stacji transformatorowej?” — normy, przepisy, realia

3. Pole elektromagnetyczne, promieniowanie i „czy transformator szkodliwy dla zdrowia?” — fakty vs mity

4. Planowanie inwestycji mieszkaniowej w sąsiedztwie infrastruktury sieciowej — narzędzia, wskazówki, case study

5. Jak rozmawiać z inwestorem lub sąsiadem „który boi się transformatora za płotem”? — edukacja, dialog, wartości

6. Równowaga między potrzebą energii a komfortem życia

Szacowany czas czytania: około 10 minut

1. Co to jest stacja transformatorowa / główny punkt zasilający (GPZ) i dlaczego jej lokalizacja ma znaczenie

Na mapie energetycznej kraju stacje transformatorowe i GPZ-y są jak niewidzialne przystanki dla prądu. Jedne obsługują lokalną linię podmiejską, inne – cały ruch między miastami.

Bez nich żadne światło by się nie zapaliło, żadna kawa by się nie zaparzyła, a ładowarka do samochodu elektrycznego byłaby tylko designerskim przyciskiem do niczego.

1.1. Stacja transformatorowa i GPZ w ludzkim języku

Stacja transformatorowa (czasem słyszysz o niej jako „trafostacja” albo po prostu „trafo”) to miejsce, gdzie energia zmienia garnitur – z eleganckiego, wysokiego napięcia z elektrowni na bardziej codzienny, niskonapięciowy strój, którym zasila nasze domy.
To właśnie tam prąd przechodzi małą metamorfozę: dostosowuje się do odbiorców, tak jak aktor do sceny.

Główny Punkt Zasilający (GPZ) to już grubsza sprawa. To taki węzeł komunikacyjny sieci, energetyczne „Okęcie” albo „Łódź Fabryczna”. Tu spotykają się linie wysokiego napięcia, rozdzielnie i transformatory mocy, które rozdzielają energię dalej – do miast, dzielnic i osiedli. GPZ-y są przemyślane, zaprojektowane z chirurgiczną precyzją, często zlokalizowane poza zwartą zabudową, by mieć przestrzeń na rozbudowę, chłodzenie i bezpieczeństwo operacyjne.

W praktyce działanie stacji i GPZ opisuje świetnie Centrum Informacji o Rynku Energii – CIRE.pl, gdzie można znaleźć aktualne dane o strukturze sieci i węzłach przesyłowych w Polsce.

Dla inżynierów GPZ to serce sieci – dla inwestorów to czasem sąsiad, który „mruczy” za płotem.

I właśnie tu zaczyna się nasz temat: dlaczego lokalizacja ma znaczenie?

Im bliżej stacji, tym więcej zmiennych wchodzi do gry – od natężenia hałasu (transformator potrafi cicho buczeć niczym kocur przed snem), przez mikrowibracje konstrukcji, po natężenie pola elektromagnetycznego.

Dla inwestora czy projektanta oznacza to jedno: sprawdź działkę zanim postawisz fundament.
Nie dlatego, że transformator jest „zły”, ale dlatego, że energia, jak każda potężna siła, wymaga przestrzeni i szacunku.

GPZ na pustyni może komuś wydawać się najbezpieczniejszym rozwiązaniem, ale energia nie żyje w próżni. Ta podstacja na półpustynnym terenie pokazuje, jak nowoczesna inżynieria łączy spokój z niezawodnością: odporne konstrukcje, mądre chłodzenie, sprytne zabezpieczenia i stabilna dystrybucja prądu nawet tam, gdzie wiatr hula bardziej niż sąsiedzi plotkują.

Photo © Hector Espinoza via Unsplash

1.2. Technologia i działka – czyli miłość w czasach napięcia

Tu zaczyna się opowieść o równowadze.
Bo energia elektryczna jest jak powietrze – niewidoczna, ale wszystko od niej zależy.

Widzisz tylko to, co po niej zostaje: linie, rozdzielnie, stacje.

One są niczym układ krwionośny cywilizacji.
I tak jak nikt nie chce mieszkać na aorcie, ale wszyscy chcą mieć dobry przepływ – tak samo w energetyce liczy się zdrowy dystans i mądra lokalizacja.

Sieć elektroenergetyczna to system, który musi oddychać: mieć dostęp do serwisu, chłodzenia, odpowiedniego uziemienia i drogi technicznej.

Dlatego przy wyborze działki warto zapytać nie tylko:

– „czy jest prąd?”,

ale też:

– „skąd on będzie?”,
– „jak blisko jest stacja transformatorowa?”,
– „czy jej lokalizacja wpłynie na projekt domu lub komfort życia?”.

Czasem ludzie pytają nas z uśmiechem: „to ile metrów od transformatora mogę spać spokojnie?”
I choć to brzmi jak żart, w tym pytaniu kryje się sens całego planowania.

Bo bezpieczeństwo to nie odległość mierzona w metrach, tylko świadome decyzje oparte na faktach, a nie na mitach z forów budowlanych.

Nie ma jednej uniwersalnej odpowiedzi.

Stacja wewnętrzna w budynku mieszkalnym wymaga co najmniej 2,8 metra od pomieszczeń, gdzie przebywają ludzie – tak stanowi §182 rozporządzenia Ministra Infrastruktury.

Ale już stacja wolnostojąca, z własnym ogrodzeniem i wentylacją, ma zupełnie inne uwarunkowania.
Ważne, by wiedzieć, z czym ma się do czynienia: czy to transformator żywiczny (cichy, bezpieczny, bez oleju), czy klasyczny olejowy, wymagający zabezpieczeń przeciwpożarowych i odwodnienia.

Mieliśmy możliwość obserwacji projektów, gdzie stacje transformatorowe idealnie wpisano w tkankę miejską jak element architektury, jak i takie które ustawiono zbyt blisko zabudowy i potem musiały przechodzić kosztowne modernizacje.

W obu przypadkach wniosek jest ten sam: technologia może być pięknym sąsiadem, jeśli dasz jej dobre warunki.

Bo jak pokazuje doświadczenie, trafostacja nie musi być problemem – może być sprzymierzeńcem, jeśli zrozumiesz jej rolę w systemie.
Dzięki niej Twoja lodówka chłodzi, pompa ciepła pracuje, a fotowoltaika oddaje energię do sieci.
To Twój cichy partner w codzienności.

Chcesz wiedzieć, czy Twoja działka leży za blisko GPZ lub transformatora?

Zajrzyj na mapę infrastruktury elektroenergetycznej, to dziś standard w planowaniu inwestycji. Zamiast „na oko”, możesz wiedzieć dokładnie: jak daleko jest stacja, jakie linie ją zasilają i jakie obowiązują parametry techniczne.

To pierwszy krok ku spokojowi.

Bo dobra inwestycja zaczyna się nie od marzeń, tylko od informacji.

A świadomy inwestor to taki, który zna napięcia - te elektryczne i te życiowe - i potrafi nimi zarządzić.

2. Jak blisko można mieszkać od stacji transformatorowej? Normy, praktyka i zdrowy rozsądek

To jedno z tych pytań, które potrafią rozgrzać fora budowlane bardziej niż dyskusja o tym, czy lepsza jest pompa ciepła czy gaz.

„Jak blisko można mieszkać od transformatora?”,

„Czy trafostacja przy domu to zagrożenie?”,

„jaka jest bezpieczna odległość od stacji elektroenergetycznej – 5 metrów, 15 czy może 50?”

Każdy ma teorię.

Tymczasem odpowiedź jest, jak to zwykle bywa w energetyce, zależna od kontekstu.

2.1. Zanim zmierzymy metry – zrozummy, o czym mówimy

Stacja transformatorowa stacji nierówna.

Jedna może mieć transformator 250 kVA i zasilać kilka domków w spokojnej okolicy, a druga – kilkumegawatowy kolos zasilający całe osiedle lub zakład przemysłowy.

Różnica między nimi jest jak między czajnikiem a elektrownią jądrową – obie grzeją wodę, ale w zupełnie innym stylu.

Dlatego nie istnieje jedna magiczna liczba typu „10 metrów od trafostacji = święty spokój”.
Odległość od transformatora do budynku zależy od kilku rzeczy:

• napięcia sieci (czy to nN 0,4 kV, SN 15–20 kV, czy WN 110 kV),

• mocy jednostki,

• rodzaju chłodzenia (suchy żywiczny czy olejowy),

• obudowy i ekranowania,

• oraz – co bardzo ważne – czy stacja jest wolnostojąca czy wbudowana w budynek.

2.2. Prawo nie jest straszne, tylko techniczne

Polskie przepisy konkretnie §182 rozporządzenia Ministra Infrastruktury z 2002 roku – określają minimalną odległość 2,8 metra pomiędzy pomieszczeniem stacji transformatorowej a pomieszczeniami przeznaczonymi na stały pobyt ludzi.

To efekt badań nad bezpieczeństwem, ochroną przeciwpożarową i komfortem akustycznym.

W skrócie:
Jeśli transformator znajduje się w tym samym budynku co mieszkania lub biura, ściany i stropy muszą być przeciwpożarowe, szczelne na ciecze i gazy, a odległość pionowa i pozioma – co najmniej 2,8 m.

W przypadku stacji wolnostojących, przepisy są bardziej elastyczne, ale inżynierowie kierują się zdrowym rozsądkiem i dobrymi praktykami.

Dla transformatora olejowego (czyli chłodzonego cieczą) bezpieczna odległość od budynku mieszkalnego to najczęściej 10–15 m.

Dla nowoczesnych stacji suchych, ekranowanych – nawet 3–5 m może być wystarczające, o ile są spełnione warunki pożarowe i eksploatacyjne.

A co z dużymi jednostkami, takimi jak GPZ?

Tu mówimy o odległościach rzędu 20–30 m, nie dlatego że „promieniują”, ale dlatego że wymagają przestrzeni do chłodzenia, manewrów i serwisu.

2.3. Jak sprawdzić, czy działka nie jest za blisko stacji transformatorowej

Kiedy planujesz budowę, warto zrobić coś, czego większość inwestorów nie robi: sprawdzić mapę infrastruktury elektroenergetycznej.

Istnieją narzędzia, które pozwalają zobaczyć, czy w pobliżu Twojej działki znajduje się stacja transformatorowa lub linia wysokiego napięcia – na przykład na lokalnych geoportalach OSD.

Dzięki takim narzędziom można dokładnie określić:

• odległość stacji transformatorowej od granicy działki,

• przebieg linii SN lub WN,

• strefy techniczne,

• planowane inwestycje sieciowe.

Zamiast więc ufać plotkom z grupy „Budujemy się 2025”, lepiej kliknąć kilka razy i mieć dane z mapy, nie z mitów.

Warto też zajrzeć na PTIE – Polskie Towarzystwo Inżynierii Elektrycznej, które komentuje zmiany w przepisach i normach dotyczących lokalizacji stacji elektroenergetycznych.

2.4. Gdy sąsiedztwo transformatora staje się „emocjonalne”

Nie ma co ukrywać – w świadomości wielu ludzi „trafostacja za płotem” brzmi trochę jak czarna skrzynka z filmów science fiction.

A tymczasem najczęściej to po prostu cichy, niepozorny obiekt o mocy 630 kVA, który wykonuje swoją robotę w milczeniu.

Jeśli dobrze zaprojektowany, nie hałasuje, nie grzeje, nie emituje pól powyżej norm, a jego jedyny „objaw życia” to delikatne buczenie w ciepłe dni.

Zdarzają się jednak przypadki, gdy stacje starego typu były lokalizowane zbyt blisko zabudowy, a ich izolacja dźwiękowa pozostawiała sporo do życzenia.

W takich miejscach powstaje mit, że „transformator to zagrożenie”.

Nowoczesne normy projektowe – jak PN-EN 60076 czy wytyczne OSD (Tauron, PGE, Energa) – eliminują ten problem przez stosowanie ekranowania, kompaktowych obudów i chłodzenia bezolejowego.

Szczegółowe wytyczne dla poszczególnych typów stacji znajdziesz na przykład w dokumentach Tauron Dystrybucja – Standardy Techniczne Stacji SN/nN

Innymi słowy: to, co kiedyś mogło być uciążliwe, dziś jest po prostu częścią krajobrazu technicznego.

2.5. Kiedy technika spotyka zdrowy rozsądek

W praktyce inżynierskiej mamy zasadę: „nie projektuj strachem, tylko parametrem”.

Dlatego oceniając lokalizację stacji, patrzymy na:

• wartość pola elektromagnetycznego (w µT),

• poziom hałasu (w dB),

• możliwość serwisowania i dostęp techniczny,

• odporność ogniową i wentylację.

Jeśli wszystkie te elementy są w normie – a zwykle są – to bliskość transformatora nie jest powodem do paniki, tylko do rozmowy o szczegółach.

2.6. Odległość to nie tylko liczba – to zaufanie

Dystans między domem a stacją transformatorową to nie tylko kwestia bezpieczeństwa, ale też… komfortu psychicznego.

Niektórzy potrzebują 20 m, żeby czuć się spokojnie, inni 5 m – jeśli wiedzą, że urządzenie spełnia normy i zostało zaprojektowane przez specjalistów.

Dlatego zamiast skupiać się na liczbach, warto zadać inne pytania:

• Czy stacja ma aktualne pomiary pola elektromagnetycznego?

• Czy jest nowoczesna, sucha, bezolejowa?

• Czy jest zabezpieczona zgodnie z normami przeciwpożarowymi?

• Czy operator (OSD) ma plan modernizacji sieci w tym rejonie?

3. Pole elektromagnetyczne, promieniowanie i zdrowy rozsądek

To chyba najbardziej „elektryzujący” temat, dosłownie i w przenośni.
Wokół transformatorów narosło więcej mitów niż wokół kawy bezkofeinowej.
Jedni mówią, że promieniują jak reaktor w Czarnobylu, inni – że są całkowicie neutralne.
Jak to zwykle bywa w świecie fizyki, prawda leży pośrodku… a właściwie w mikroteslach.

3.1. Co właściwie generuje transformator

Każdy transformator, od maleńkiej ładowarki po duży egzemplarz SN/nN, wytwarza pole elektromagnetyczne – czyli obszar, w którym oddziałują na siebie pole elektryczne i magnetyczne.

Nie jest to żadna „tajemna aura”, tylko naturalny efekt przepływu prądu zmiennego.

To pole maleje gwałtownie wraz z odległością – dokładnie tak, jak ciepło od ogniska.

Więcej na temat pomiarów i wpływu PEM można znaleźć na Elektroinstalator.com.pl – redakcja regularnie publikuje analizy dotyczące transformatorów, ekranowania i wpływu pól elektromagnetycznych na otoczenie.

W odległości kilku metrów od transformatora wartości pola magnetycznego są tak małe, że mieszczą się wielokrotnie poniżej dopuszczalnych norm środowiskowych.

Dla porównania:

• pod linią średniego napięcia (15 kV) pole magnetyczne może wynosić 1–3 µT,

• w pobliżu transformatora niskiego napięcia – 2–5 µT,

• w kuchni przy kuchence indukcyjnej – nawet 50 µT.

A dopuszczalna wartość w Polsce? 100 µT.

Innymi słowy – gotowanie obiadu generuje większe pole elektromagnetyczne niż spacer obok trafostacji.

3.2. Skąd wzięły się mity o „promieniowaniu transformatorów”

Część obaw ma swoje korzenie w latach 80. i 90., gdy transformatory olejowe były projektowane bez współczesnych ekranów i tłumików drgań.

Wtedy rzeczywiście bywały głośne, nagrzewały się i nie zawsze mieściły się w normach emisji hałasu.

Druga przyczyna to mylenie pojęć.
Pole elektromagnetyczne niskiej częstotliwości (czyli 50 Hz – tyle, ile mamy w gniazdku) nie jest tym samym co promieniowanie jonizujące znane z medycyny czy elektrowni jądrowych.
To dwa zupełnie inne światy – jak porównywanie świeczki do lasera.

Trzecia – ludzkie doświadczenie.
Jeśli ktoś słyszy buczenie, widzi stalową szafę i nie rozumie, co się dzieje w środku, mózg natychmiast dopowiada historię.

Fizyka zaś nie zna emocji, zna tylko pomiary. A te są bezlitosne dla sensacji.

3.3. Co mówią normy i badania

Polskie przepisy (Rozporządzenie Ministra Zdrowia z 17 grudnia 2019 r.) ustalają dopuszczalne poziomy pól elektromagnetycznych:

• dla miejsc przebywania ludzi – do 100 µT (mikrotesli),

• dla środowiska naturalnego – do 60 µT.

W typowych pomiarach przy stacjach transformatorowych wyniki oscylują wokół 1–10 µT, czyli wielokrotnie mniej.

Nawet tuż przy obudowie transformatora SN, pomiar zwykle wskazuje wartości mniejsze niż 5% dopuszczalnego limitu.

Dla porównania:

• suszarka do włosów: 30–70 µT,

• odkurzacz: 20–200 µT,

• pociąg elektryczny: 50–100 µT.

Transformator przy domu? Zwykle 1–5 µT.
Nie ma więc powodu, by na jego widok zakładać foliową czapeczkę ;-)

3.4. Dlaczego mimo wszystko warto znać zasady

To, że coś jest bezpieczne, nie znaczy, że można ignorować podstawy.
Pole elektromagnetyczne nie przenika przez wszystko jednakowo – zależy od konstrukcji stacji, ekranowania, uziemienia, a także od przewodów zasilających.

Dlatego każdy projekt transformatora uwzględnia:

• dobór przekroju uzwojeń i rdzenia,

• minimalizację rozproszenia strumienia magnetycznego,

• prawidłowe prowadzenie kabli SN i nN,

• zastosowanie ekranów elektromagnetycznych i ferromagnetycznych płyt w ścianach.

Te rozwiązania sprawiają, że nawet w odległości 1–2 metrów poziom pola jest niższy niż w kuchni podczas gotowania.

3.5. Hałas, drgania i... cisza

Jeśli transformator „buczy”, to nie złośliwie – tylko z fizyki.
Zjawisko to nazywa się magnetostrykcją: rdzeń stalowy lekko zmienia kształt, gdy przepływa przez niego prąd.

Efekt? Delikatne drgania o częstotliwości 100 Hz (bo prąd w sieci zmienia kierunek dwa razy na cykl).

Nowoczesne konstrukcje ograniczają to zjawisko przez klejenie blach rdzeniowych, montaż elastycznych mocowań i tłumienie drgań.

W rezultacie hałas mierzony przy ścianie stacji rzadko przekracza 40 dB(A) – czyli tyle, ile spokojna rozmowa lub odgłos lodówki.

3.6. Czy transformator może wpływać na zdrowie?

Nie ma wiarygodnych badań naukowych potwierdzających negatywny wpływ stacji transformatorowych na zdrowie ludzi mieszkających w sąsiedztwie.

Światowa Organizacja Zdrowia (WHO) po przeglądzie setek badań uznała, że pola elektromagnetyczne o częstotliwości sieciowej (50/60 Hz) nie wykazują udokumentowanego związku z chorobami nowotworowymi ani innymi zaburzeniami zdrowotnymi.

To, co naprawdę wpływa na samopoczucie mieszkańców, to często nie samo pole, ale poczucie kontroli i wiedzy.

Kiedy rozumiesz, jak działa transformator, przestajesz się go bać.
To nie magia. To fizyka w czystej postaci.

3.7. Ciekawostka z praktyki

W jednym z osiedli w centralnej Polsce mieszkańcy zgłosili, że „trafostacja zakłóca im sen”.

Przeprowadzono pomiary: hałas – 36 dB(A), pole magnetyczne – 3,2 µT, pole elektryczne – 10 V/m.
Wszystko w granicach 10–15% dopuszczalnych wartości.

Po zamontowaniu nowej bramy i odizolowaniu betonowego ogrodzenia od metalowych prętów... problem zniknął.

Nie z trafostacją, tylko z akustyką podwórka.

Wniosek? Czasem to nie transformator jest winny, tylko echo.

Pole elektromagnetyczne to jedno z najlepiej zbadanych zjawisk współczesnej fizyki.
To, że czujemy przed nim respekt, jest naturalne – tak samo, jak wobec ognia czy wysokości.
Ale jeśli znamy jego skalę, zasady i normy, możemy żyć obok niego bez obaw – z prądem w gniazdku i spokojem w głowie.

W temacie, może Cię również zainteresować nasz artykuł:
Dziwne doświadczenie pod wieżami transmisyjnymi: tajemnica z dzieciństwa wyjaśniona

4. Planowanie inwestycji mieszkaniowej w sąsiedztwie infrastruktury sieciowej – narzędzia, wskazówki, przykłady

Budowa domu to zwykle marzenie z emocjonalnym ładunkiem równym napięciu międzyfazowemu.
Najpierw euforia: działka, wizualizacja, zapach świeżej ziemi.
Potem rzeczywistość: pozwolenia, mapy, warunki przyłączenia, linie SN na horyzoncie.
I w końcu to pytanie, które potrafi zburzyć sen inwestora:

czy ta stacja transformatorowa za płotem oznacza kłopoty?

Nie – o ile wiesz, jak czytać teren i dane techniczne.

Bo w energetyce, tak jak w życiu, to nie odległość tworzy problem, tylko brak informacji.

4.1. Jak zacząć: teren to nie tylko geodezja, to także fizyka

Zanim architekt narysuje pierwszą kreskę, warto sprawdzić, co znajduje się w sąsiedztwie działki.
Nie tylko z punktu widzenia prawa budowlanego, ale też... napięciowego.

W tym celu warto skorzystać z mapy GPZ i transformatorów OnGeo.pl, która pokazuje lokalizacje urządzeń sieciowych oraz odległości od działki – bez wychodzenia z domu.

W połączeniu z danymi Geoportal.gov.pl, możesz uzyskać kompletny obraz uzbrojenia terenu i planów przestrzennych – kluczowych przy zakupie działki pod inwestycję.

Dane statystyczne o gęstości sieci energetycznych i urbanizacji można sprawdzić również w Banku Danych Lokalnych GUS, to przydatne źródło do oceny, jak rozwinięta jest sieć w danym regionie.

W erze cyfrowych map nie musisz być inżynierem, żeby to zrobić.

Wystarczy kilka kliknięć, żeby zobaczyć:

• czy w pobliżu działki znajduje się stacja transformatorowa SN/nN,

• gdzie biegną linie kablowe i napowietrzne,

• w jakiej odległości leży najbliższy główny punkt zasilający (GPZ),

• czy plan miejscowy dopuszcza zabudowę mieszkaniową w tym rejonie,

• i czy działka nie leży w strefie technicznej lub ochronnej infrastruktury elektroenergetycznej.

To nie są informacje „dla elektryków”, to dane, które decydują o realnym bezpieczeństwie i komforcie życia.

Można je sprawdzić choćby przez przez portal Polskie Sieci Elektroenergetyczne

4.2. Jak korzystać z mapy GPZ i mapy transformatorów

Mapa GPZ to nic innego jak energetyczny GPS – pokazuje, gdzie znajduje się serce lokalnej sieci.

Każdy punkt GPZ łączy linie wysokiego napięcia (WN) z siecią średniego napięcia (SN), a dalej z transformatorami niskiego napięcia (nN), które zasilają Twoje gniazdka.

Z kolei mapa transformatorów to wizualna sieć neuronowa systemu dystrybucyjnego.
Można z niej wyczytać, czy w promieniu kilkuset metrów znajduje się stacja, jaki ma typ (słupowa, kontenerowa, wnętrzowa), i jak gęsta jest sieć w Twoim rejonie.

W praktyce:

• jeśli najbliższy transformator jest w odległości ponad 20 m i nie znajduje się bezpośrednio w osi planowanego budynku – nie masz powodów do obaw,

• jeśli jest bliżej – wystarczy analiza warunków technicznych (chłodzenie, moc, typ stacji) i ewentualna konsultacja z operatorem sieci,

• jeśli transformator znajduje się na działce sąsiedniej, można wystąpić o dane pomiarowe PEM lub warunki zabudowy z uwzględnieniem stref ochronnych.

Wszystkie te dane pozwalają ocenić, czy stacja jest sąsiadem, czy tylko punktem orientacyjnym na mapie.

4.3. Jak czytać raport o terenie

Raport o terenie to dokument, który w nowoczesnym budownictwie jest trochę jak DTR (dokumentacja techniczno-ruchowa) dla inwestycji.

Zawiera mapy, zestawienia, a często także dane o uzbrojeniu terenu, uciążliwościach i infrastrukturze sieciowej.

To dzięki niemu wiesz:

• gdzie biegną linie niskiego, średniego i wysokiego napięcia,

• jakie urządzenia sieciowe znajdują się w promieniu 100–200 m,

• jakie są obowiązujące przepisy lokalizacyjne (np. minimalne odległości od obiektów budowlanych),

• czy teren jest narażony na zakłócenia elektromagnetyczne, hałas lub drgania.

Często raport pokazuje też dane o planowanych inwestycjach sieciowych – czyli możesz przewidzieć, czy za kilka lat w pobliżu powstanie nowy GPZ lub rozdzielnia.

Tego nie znajdziesz w zwykłej mapie ewidencyjnej.

4.4. Planowanie z wyobraźnią techniczną

Jeśli działka leży blisko infrastruktury energetycznej, nie oznacza to, że trzeba ją skreślać.

Zamiast tego warto zaplanować:

• orientację budynku tak, by pomieszczenia dzienne znajdowały się po stronie przeciwnej do stacji,

• zieleń izolacyjną – drzewa, krzewy i ekrany akustyczne, które ograniczają odbiór hałasu,

• rozmieszczenie pomieszczeń technicznych (garaż, kotłownia) bliżej strefy infrastrukturalnej,

• analizę akustyczną w przypadku stacji większej mocy.

Te drobne decyzje często wystarczą, by sąsiedztwo transformatora przestało być „emocjonalne”, a stało się po prostu neutralne.

4.5. Case study – inwestycja, która zyskała na wiedzy

Przykład z praktyki: inwestor planował osiedle domów jednorodzinnych, nieopodal którego znajdowała się stacja SN 15/0,4 kV o mocy 630 kVA.
Pierwotnie mieszkańcy obawiali się „buczenia” i „promieniowania”.

Po pomiarach okazało się, że:

• poziom pola magnetycznego przy granicy działki wynosił 3,8 µT (czyli 25 razy mniej niż dopuszcza norma),

• hałas w dzień: 39 dB(A), w nocy: 35 dB(A),

• odległość od najbliższego domu: 12 metrów.

Zastosowano nasadzenia z grabu i świerku wzdłuż ogrodzenia.

Efekt? Po roku nikt już nie pamiętał o stacji – za to każdy doceniał, że osiedle ma stabilne napięcie i zero przerw w dostawie prądu.

Morał jest prosty: świadomość techniczna obniża poziom stresu.

4.6. Współpraca z operatorem sieci

W Polsce każdy obszar ma swojego operatora systemu dystrybucyjnego (OSD): PGE, Tauron, Enea, Energa / Grupa Orlen, Stoen Operator itp.

To z nimi warto rozmawiać, gdy:

• potrzebujesz potwierdzenia danych o stacji transformatorowej,

• planujesz przyłącze energetyczne,

• chcesz wiedzieć, czy w Twojej okolicy planowana jest modernizacja sieci.

Operatorzy mają swoje standardy techniczne i katalogi wymagań, które określają minimalne odległości, dopuszczalne poziomy PEM oraz zasady współistnienia infrastruktury z zabudową mieszkaniową. Przykładowo PGE Dystrybucja ma pełną bibliotekę szczegółowych standardów i technicznych wytycznych dostępną online.

To nie są tajemnice, można znaleźć te informacje, można też zapytać.

4.7. Mapa to nie wszystko – ważna jest interpretacja

Dwie działki mogą mieć identyczną odległość od transformatora, a zupełnie różne warunki.
Dlaczego?
Bo liczy się topografia, zabudowa, wysokość terenu, ukształtowanie gruntu, a nawet rodzaj gleby (wilgotna gleba przewodzi inaczej niż piaszczysta).

Dlatego mapa to punkt wyjścia, ale rozumienie kontekstu daje dopiero bezpieczeństwo.

Tak naprawdę inwestor potrzebuje nie tyle „metry od trafostacji”, co świadomości systemu, w którym funkcjonuje.

Kiedy widzisz sieć jako ekosystem, a nie zagrożenie, zaczynasz budować z większym spokojem.

Budowanie obok infrastruktury elektroenergetycznej nie wymaga odwagi – wymaga wiedzy.
A wiedza to w energetyce najczystsza forma mocy.

GPZ zlokalizowany w pobliżu budynków mieszkalnych, pokazujący, w jaki sposób nowoczesna infrastruktura elektryczna bezpiecznie integruje się z obszarami miejskimi. Wyposażone w izolację akustyczną, zabezpieczenia przeciwpożarowe i ekranowanie elektromagnetyczne, podstacje te zapewniają niezawodną dystrybucję energii, jednocześnie zachowując komfort sąsiedztwa i równowagę środowiskową.

Photo © Maxim Tolchinskiy /Unsplash

5. Jak rozmawiać z kimś, kto boi się transformatora za płotem

Edukacja, empatia i sztuka wyjaśniania

Nie ma co udawać – nikt nie pokochał transformatora od pierwszego wejrzenia.
Buczy, świeci ostrzegawczymi tabliczkami i stoi za ogrodzeniem, które mówi raczej „nie podchodź”.

Ten lęk jest naturalny. Ludzie boją się rzeczy, których nie rozumieją.
Ale tu zaczyna się ciekawa historia – bo kiedy pokazujesz, jak naprawdę działa transformator, większość ludzi przestaje się bać.
Z ciekawości rodzi się spokój. A edukacja to najlepszy rodzaj uziemienia – i dla sieci, i dla emocji.

5.1. Strach też ma swoją częstotliwość

W psychologii mówi się, że strach przed nieznanym działa jak fala stojąca.
Jeśli nie dostarczysz faktów, rezonuje sam ze sobą, aż zaczyna trząść rzeczywistością.
Lekarstwo? Wprowadzić nową częstotliwość – informację.

Kiedy ktoś mówi: „Od tego transformatora boli mnie głowa”, to rzadko chodzi o napięcie.
To niepewność.

Ludzie nie odróżniają transformatora od masztu GSM, pola elektromagnetycznego od promieniowania.

Trzeba tłumaczyć prosto, obrazowo:

Napięcie to nie promieniowanie – to jak ciśnienie w rurze z wodą.

Pcha prąd w przewodach, ale nie „ucieka” w powietrze.
Pole magnetyczne nie jest toksyczne – to po prostu niewidzialna pętla, która słabnie wraz z odległością, jak magnes na lodówce.
A buczenie? To znak, że wszystko działa.

Gdyby nagle ucichło, byłoby się czym martwić – jak przy sercu, które przestaje bić.

Mówienie metaforami działa lepiej niż tysiąc megawoltów argumentów.

5.2. Jak tłumaczyć bez wykładania

Nie każdy ma ochotę słuchać wykładu o prądzie przemiennym, ale każdy rozumie porównania.

Zamiast mówić „pole elektromagnetyczne wynosi 5 mikrotesli”, można powiedzieć:
„to mniej niż włączona kuchenka indukcyjna, a zdecydowanie mniej niż w tramwaju.”

Zamiast „transformator ma uziemienie i ekranowanie magnetyczne”, można powiedzieć:
„on jest zbudowany tak, by cały prąd został w środku, a nie w Twoim ogródku.”

Zamiast „dopuszczalne poziomy PEM wynoszą 100 µT”, lepiej:
„nawet gdybyś przytulił się do obudowy transformatora (czego nie polecam ^-^), nadal byłoby to znacznie poniżej granicy bezpieczeństwa.”

To nie infantylizacja – to tłumaczenie świata technicznego w języku codziennym.

5.3. Odpowiedzi na najczęstsze obawy (bez kręcenia oczami)

„Czy transformator wpływa na zdrowie?”
Nie – pole elektromagnetyczne przy stacjach transformatorowych jest kilkadziesiąt razy mniejsze niż to, które masz przy głowie podczas rozmowy przez telefon.

„Czy będzie słychać buczenie?”
Nowoczesne stacje są projektowane tak, by nie przekraczały 40 dB – to mniej więcej tyle, co cichy wiatrak w nocy. Jeśli ktoś w ogóle coś słyszy, to najczęściej przez akustykę otoczenia, nie sam transformator.

„Czy dom obok stacji traci na wartości?”
Nie ma reguły. W większości przypadków rynek reaguje na estetykę i komfort, nie na same urządzenia. Stacja zadbana, ogrodzona i estetycznie wkomponowana w otoczenie nie ma wpływu na wycenę nieruchomości.

„Czy transformator może wybuchnąć?”
Tylko w filmach akcji.
Nowoczesne konstrukcje mają zabezpieczenia przeciwzwarciowe, czujniki temperatury, zawory bezpieczeństwa i systemy gaszenia.

5.4. Humor rozładowuje napięcie (dosłownie i w przenośni)

Rozmowa o energii nie musi być poważna jak posiedzenie komisji technicznej.
Można powiedzieć:

„Transformator nie promieniuje, nie świeci w nocy i nie wysyła SMS-ów. Jedyny prąd, jaki generuje, to ten, który ładuje Twoją szczoteczkę do zębów.”

Albo:
„Wiesz, że przy lodówce masz większe pole elektromagnetyczne niż przy stacji za płotem?

Różnica jest taka, że lodówka jest głośniejsza i nie da się jej ogrodzić.”

5.5. Wspólne podejście zamiast dwóch obozów

Najlepsze rozmowy o transformatorach to te, które kończą się zdaniem:

„aha, to wszystko ma sens.”

To moment, kiedy emocje ustępują ciekawości.
Wtedy można pokazać, jak wygląda dokumentacja DTR stacji, jak działa uziemienie, jakie normy obowiązują – i że to nie są „zasady dla papieru”, tylko realne mechanizmy bezpieczeństwa.

Można też zaproponować coś prostego:

wspólne posadzenie drzew przy ogrodzeniu albo montaż lekkiego ekranu dźwiękochłonnego.
Nie dlatego, że to konieczne, tylko dlatego, że współdziałanie zmienia perspektywę.

6. Równowaga między potrzebą energii a komfortem życia

Każda cywilizacja staje przed tym samym pytaniem:
Jak zasilać swoje życie, nie niszcząc przy tym spokoju wokół?

Odpowiedź nie tkwi w chowaniu stacji coraz dalej.
Tkwi w projektowaniu systemów – i relacji – które współpracują zamiast się zwalczać.

W dzisiejszym świecie energia to nie tylko usługa.
To część kultury – kształtuje, jak mieszkamy, budujemy, podróżujemy i myślimy.
A ta cicha stacja na skraju osiedla jest miejscem, gdzie wszystkie te prądy – dosłowne i metaforyczne – spotykają się każdego dnia.

6.1. Życie z infrastrukturą, nie przeciw niej

Kiedyś techniczne obiekty chowano jak wstydliwy sekret – „z oczu, z serca”.
Dziś coraz więcej miast uczy się z nimi współżyć.

W Paryżu stacje SN ukryte są pod ogrodami społecznymi.
W Amsterdamie obudowy transformatorów stają się miejskimi muraliami.
W Sztokholmie magazyny energii stoją obok placów zabaw i paneli słonecznych na dachach.

To zmiana sposobu myślenia: z izolacji na integrację.
Sieć energetyczna nie musi być intruzem.
Może być częścią krajobrazu – jak zaufany sąsiad, który po prostu dba, żeby zawsze było światło.

Dobrze zaprojektowany system nie psuje otoczenia.
On je wzmacnia – czyni dzielnice bardziej odporne, bez utraty uroku.
A pomruk transformatora to nie hałas, tylko szept stabilności.

6.2. Kiedy komfort spotyka sumienie

Komfort życia to nie tylko cisza i bezpieczeństwo.
To też świadomość, że energia, z której korzystasz, jest używana mądrze.

Wiedzieć, że lokalna stacja zmniejsza straty przesyłu.
Że Twoje światło świeci dzięki integracji z odnawialnymi źródłami.
Że Twój prąd nie idzie na marne – to też rodzaj spokoju.

Bliska stacja nie służy tylko Tobie.
Jest częścią większego organizmu, który zasila szpitale, szkoły, stacje ładowania.
To dzięki niej nowoczesne życie – od ogrzewania po mobilność – jest możliwe.

Nie problemem jest jej obecność. Problemem bywa nasza percepcja.

6.3. Energia przyszłości, dzielnice przyszłości

Europejska energetyka zmienia się szybciej niż kiedykolwiek.
Farmy PV, parki wiatrowe, ładowarki EV i magazyny energii – wszystko to działa tylko wtedy, gdy transformator potrafi zarządzać dwukierunkowym przepływem i zmiennym obciążeniem.

Stacje przyszłości będą ciche, inteligentne i komunikujące się z siecią w czasie rzeczywistym.
Będą balansować energię między domami, bateriami i dachami PV.
Niektóre staną się wręcz architekturą – miejscami edukacji i spotkania z technologią.

To nie wizja przyszłości. To teraźniejszość.
Nowe transformatory spełniające normy Ecodesign Tier 2 potrafią zmniejszyć straty nawet o 30%.
Stacje modułowe zajmują mniej miejsca, a hybrydowe łączą magazynowanie i sterowanie w jednej kompaktowej jednostce.

Ta ewolucja infrastruktury to odbicie naszej własnej – w stronę efektywności, przejrzystości i wspólnej odpowiedzialności.

6.4. Od strachu do wdzięczności

Historia transformatora za płotem to historia zmiany perspektywy.
Zaczyna się od pytania: „Po co to tutaj?”
A kończy zdaniem: „Dobrze, że to tutaj.”

Każdy dźwięk, każdy pomruk to dowód ludzkiej pracy – inżynierów, elektryków, projektantów i operatorów, którzy dbają, żeby prąd płynął niezależnie od pogody.
Za ogrodzeniem nie stoi zagrożenie, tylko obietnica – bezpieczeństwa, niezawodności i postępu.

6.5. Ostatni prąd

Technologia zbudowana z troską nie odbiera komfortu życia.
Ona go daje.

Dobrze zaprojektowana stacja nie obniża wartości domu, ona go chroni: przed awariami, stratami energii, przed bezsilnością wobec przerw w dostawie prądu.

Więc kiedy widzisz w oddali tę cichą konstrukcję, pamiętaj, ze to nie obcy obiekt.
To część systemu, który zasila Twoje poranki, Twoją pracę i Twoje marzenia.

A może prawdziwa transformacja, której potrzebujemy, nie jest elektryczna, tylko ludzka, żeby zobaczyć energię nie jako hałas, lecz jako połączenie.

Bo logika, precyzja i odrobina poezji inżynierii to to, co naprawdę trzyma świat w świetle.
Transformator to nie tylko maszyna. To tłumacz między fizyką a codziennością.
A energia? To nie tylko prąd w przewodach – to prąd zaufania, współpracy i wdzięczności.

Energia relacji

Logika, precyzja i poezja inżynierii - to one sprawiają, że świat wciąż świeci.
Każdy transformator jest jak tłumacz między światam, łączy fizykę z codziennością, skalę gigawatów z porannym światłem w Twoim domu.

Energia to nie tylko prąd w przewodach.
To prąd zaufania, współpracy i wdzięczności – między ludźmi, którzy ją tworzą, utrzymują i rozwijają.

W Energeks projektujemy i produkujemy transformatory średniego napięcia, zarówno transformatory olejowe, jak i żywiczne klasy, wszystko w klasie Ecodesign Tier 2, a także stacje transformatorowe, rozdzielnice i systemy magazynowania energii.
Każde z tych rozwiązań spełnia najnowsze europejskie normy i odpowiada realiom współczesnych sieci.

Nasz cel jest prosty: tworzyć systemy, które naprawdę działają – dla ludzi, dla miast, dla planety.

Jeśli planujesz inwestycję, projektujesz infrastrukturę albo po prostu chcesz lepiej zrozumieć, jak działa sieć energetyczna, zobacz nasze portfolio transformatorów SN, sprawdź dostępne od ręki jednostki lub połącz się z nami na LinkedIn Energeks.

Tam dzielimy się wiedzą, doświadczeniami i spojrzeniem w przyszłość energetyki, tej budowanej nie na strachu, lecz na partnerstwie.

Bo technologia jest tak silna, jak ludzie, którzy ją rozumieją.
A zrozumienie to najczystsza forma energii.

Pozostałe referencje:

https://electrical-engineering-portal.com

ScienceDirect – Transformer Electromagnetic Fields

Na jednej z farm fotowoltaicznych w Wielkopolsce inwestor zapytał z lekkim uśmiechem:

„Czemu ten transformator ma napisane 15,75/0,42 kV, skoro u nas w sieci jest 15 kV? To jakiś błąd w projekcie?”

To pytanie pada zaskakująco często. I choć brzmi prosto, dotyka sedna pracy projektantów i wykonawców instalacji średniego napięcia – przekładni transformatora.

Bo przekładnia to nie tylko „ile wchodzi, ile wychodzi”.

To matematyczna obietnica, że prąd i napięcie będą zachowywać się dokładnie tak, jak chce tego sieć, falownik i Operator Systemu Dystrybucyjnego.

W tym artykule opowiemy, co to jest przekładnia transformatora, skąd biorą się popularne przekładnie, jak je czytać i co naprawdę oznaczają dla efektywności oraz bezpieczeństwa Twojej instalacji.

Zobaczysz też, dlaczego czasem „dziwne liczby” na tabliczce transformatora są właśnie tym, co ratuje inwestycję przed przepięciami i niezgodnością z siecią.

Czas czytania: ok. 8 minut.

Co to jest przekładnia transformatora i jak pracuje w realnej sieci

Przekładnia transformatora to jedno z tych pojęć, które brzmią niegroźnie – trochę jak stosunek składników w przepisie na naleśniki. A jednak w praktyce to kluczowy parametr, od którego zależy, czy transformator będzie działał poprawnie, czy będzie tylko drogim elementem dekoracyjnym w stacji.

Z definicji: co to właściwie jest?

Przekładnia transformatora (ang. voltage ratio) określa stosunek napięcia po stronie pierwotnej (wejściowej) do napięcia po stronie wtórnej (wyjściowej).

Jeśli mamy przekładnię 15 000 V / 400 V, oznacza to, że transformator obniża napięcie z poziomu 15 kV do bezpiecznego poziomu 400 V – odpowiedniego dla urządzeń końcowych, takich jak falowniki, serwery, maszyny, pompy, czy nawet prosty czajnik elektryczny w hali produkcyjnej.

Transformator – zgodnie z zasadą zachowania mocy (pomijając straty) – musi „zrównoważyć” napięcie i prąd. Jeśli napięcie spada, prąd rośnie, i odwrotnie.

Jak to działa w realnej sieci, a nie w podręczniku?

W książkach wszystko jest proste: sieć daje 15 kV, transformator obniża je do 0,4 kV i gotowe.
W rzeczywistości wygląda to trochę inaczej. Sieć nie trzyma sztywno napięcia.

Dzień upalny, milion klimatyzatorów włączonych – napięcie spada.
Nocą, kiedy nikt niczego nie używa – napięcie rośnie.
Dodaj do tego panele PV, które w słoneczny dzień wypychają nadmiar energii w górę i... mamy huśtawkę.

Dlatego inżynierowie projektujący transformator muszą uwzględniać te wahania.

Przekładnia 15/0,4 kV teoretycznie wystarczy, ale co, jeśli napięcie w sieci wzrośnie do 15,4 kV?
Po stronie niskiego napięcia zamiast 400 V zrobi się 411 V – a to może przekroczyć tolerancję falowników.

I tu pojawia się magia inżynierii: zaczepy regulacyjne.

Transformator dostaje możliwość skorygowania swojej przekładni o ±2×2,5% – czyli może obniżyć lub podnieść napięcie wejściowe, nie zmieniając fizycznie uzwojeń.

To działa jak regulacja temperatury w termostacie: sam transformator dostosowuje się do warunków pracy.

Dobra przekładnia to taka, która:

• pasuje do napięcia w punkcie przyłączenia (realnie, a nie tylko na papierze),

• zapewnia właściwe napięcie dla falowników i odbiorników,

• daje zapas na regulację,

• pozwala dobrać aparaturę bez przewymiarowania.

I właśnie dlatego na tabliczkach znamionowych transformatorów widzisz liczby typu 15,75/0,42 kV zamiast „ładnych” 15/0,4 kV.

Bo świat nie jest równy, a transformator musi to rozumieć.

Skąd wzięły się typowe przekładnie — opowieść o kompromisach, mapach sieci i inżynieryjnej elastyczności

Wyobraź sobie mapę Europy elektrycznej, ale nie z krajobrazami gór i rzek, lecz z napięciami: 10 kV, 15 kV, 20 kV, 30 kV, 13,2 kV…

Każdy kraj zbudował swój system, swoje zwyczaje i swoje standardy, często z powodów historycznych, technologicznych i logistycznych.

Na tej mapie transformator jest jak multijęzyczny tłumacz, który musi mówić dialektem danego kraju nie tylko w słowach (napięcie), ale w tonacji (prąd, regulacja, tolerancje).

Przykładowe popularne przkładnie: 10 kV / 0,69 kV, 15,75 kV / 0,42 kV, 20 kV / 0,4 kV ,to wynik trzech sił, które balansuje każdy producent transformatorów:

1. Lokalne napięcie sieci SN (średniego napięcia).
   W Polsce najczęściej 15 kV lub 20 kV; w Niemczech spotyka się 10 kV, 15 kV, 30 kV; w Hiszpanii 13,2 kV lub 21 kV.
   Transformator musi „wejść” w ten świat sieciowy — stąd część przekładni pochodzi od napięcia pierwotnego danego rejonu.

2. Napięcie wyjściowe, czyli napięcie, które muszą otrzymać odbiorniki (falowniki, rozdzielnice nn).
   Typowo są to napięcia rzędu 0,4 kV, 0,42 kV, 0,69 kV — w zależności od konstrukcji instalacji, potrzeb urządzeń i standardów odbiorczych.
   Tu trzeba dobrać takie napięcie, by falowniki PV czy systemy magazynowania energii działały w swoim optymalnym obszarze.

3. Bufor rezerwowy, regulacja napięcia i tolerancje sieciowe.
   Rzadko sieć dostarcza idealne 15 000 V dokładnie — często to 15 200 V, 15 400 V, 14 900 V. Transformator musi mieć margines, czyli możliwość regulacji zaczepowej (± kilka procent).
   Dlatego często spotyka się liczby jak 15,75 kV, czyli wyżej niż nominalne 15 kV — by dawać pole manewru i nie tracić synchronizacji z falownikiem.


   Te ułamki (0,75 kV) to efekt inżynieryjnej precyzji, a nie błędu.

Przykłady typowych przekładni i kiedy się je stosuje

W świecie transformatorów średniego napięcia istnieją pewne klasyki – układy, które wracają na placach budów tak często, jak kawa o szóstej rano w biurze projektowym. Każda z nich ma swoją logikę i swoje uzasadnienie techniczne.

Pierwszy evergreen to 10 kV / 0,69 kV

Spotkasz go wszędzie tam, gdzie króluje duża moc i falowniki o napięciu roboczym około 690 V AC – na przykład w magazynach energii czy stacjach ładowania EV.

To przekładnia, która pozwala zachować niski stosunek napięcia, utrzymać rozsądny poziom prądów i nie przeciążać uzwojeń. W skrócie: stabilność w czystej postaci, gdy po drugiej stronie czeka elektronika mocy.

Kolejny ulubieniec inżynierów to 15,75 kV / 0,42 kV

Złoty środek dla farm fotowoltaicznych w Polsce i Niemczech.

Ta przekładnia to coś w rodzaju kompromisu między światem sieci 15 kV a falownikami pracującymi na wyjściu 400–420 V.

Daje idealne napięcie do synchronizacji, a przy tym zachowuje rezerwę na regulację zaczepową. To jak idealne ciśnienie w oponach: ani za niskie, ani za wysokie – po prostu bezpieczne i wydajne.

Na koniec klasyk: 20 kV / 0,4 kV

To przekładnia, która od dekad utrzymuje przy życiu tysiące transformatorów SN/nn w całej Europie. Napięcie pierwotne 20 kV i wtórne 0,4 kV tworzą duet dobrze znany projektantom – niezawodny, przewidywalny i prosty w eksploatacji.

Idealny tam, gdzie priorytetem jest pewność zasilania i komptaybilność z klasycznymi rozdzielnicami niskiego napięcia.

Każda z tych przekładni jest trochę jak język – mówi tym samym alfabetem fizyki, ale z różnym akcentem. Jedna płynnie dogaduje się z falownikiem, druga z siecią dystrybucyjną, a trzecia łączy wszystko w jedną stabilną całość.

I właśnie dlatego świat transformatorów nigdy nie jest nudny, bo nawet wśród liczb i napięć kryje się logika dopasowania, elastyczności i odrobina inżynierskiej poezji.

Jak przekładnia transformatora działa - w skrócie

Najprościej: przekładnia określa stosunek napięcia uzwojenia pierwotnego do wtórnego.

Jeśli transformator ma przekładnię 15 000 V / 400 V, to na każde 15 000 V po stronie średniego napięcia przypada 400 V po stronie niskiego napięcia.

Z punktu widzenia użytkownika oznacza to, że transformator:

• obniża napięcie z sieci SN do wartości bezpiecznej dla odbiorników,

• jednocześnie zwiększa prąd po stronie nn proporcjonalnie do odwrotności przekładni.

Czyli im większa przekładnia napięciowa, tym większy prąd po stronie niskiego napięcia – i odwrotnie.

To dlatego moc transformatora liczymy wzorem:

S = U₁ × I₁ = U₂ × I₂,

gdzie S – moc pozorna, U – napięcie, I – prąd.

W praktyce:

Jeśli transformator ma moc 1000 kVA i przekładnię 15/0,4 kV,
to po stronie SN płynie prąd:

I₁ = S / (√3 × U₁) ≈ 38,5 A,

a po stronie nn:

I₂ = S / (√3 × U₂) ≈ 1443 A.

Z tego wynika, że dobór przekładni bez zrozumienia obciążeń i zabezpieczeń to prosty przepis na kłopoty – zadziałania zabezpieczeń, grzanie uzwojeń lub błędy synchronizacji.

Konfiguracje fazowe i wpływ na przekładnię

Czasem układ połączeń fazowych (np. Y-Δ, Δ-Y, Δ-Δ, Y-Y etc.) powoduje, że napięcie międzyfazowe i międzyfazowe uzwojeń zmienia przekładnię skuteczną względem nominału.

Na przykład w konfiguracjach Dyn11 (transformator z połączeniem gwiazda-delta z przesunięciem fazowym) przekładnia napięciowa vs tabliczkowa może wymagać korekty.

Jeśli masz warianty z funkcją „n” (neutralny) — np. Dyn11, te korekty robią się jeszcze ciekawsze ;-)

Tolerancja i zaczepy

Transformator ma możliwość regulacji napięcia przez zaczepy uzwojenia pierwotnego — zwykle ±2×2,5 %.

Dzięki temu można dostosować napięcie witające się z siecią lub falownikiem.

Dlatego przekładnia 15,75 kV nie oznacza sztywności, to punkt wyjścia, wokół którego można „kręcić” regulację.

Straty, sprawność i normy

Każda konstrukcja dąży do minimalizacji strat (mocy traconej).

Normy europejskie (jak Ecodesign 548/2014) wymagają, by nowe transformatory w określonym zakresie mocy spełniały standardy efektywności (np. EEF2).

Dlatego nawet wybór przekładni wpływa pośrednio na sprawność:

źle dobrana przekładnia = większe straty w przewodach, gorsza regulacja, większe grzanie.

Dlaczego przekładnia to klucz do synchronizacji z siecią OSD

Operatorzy Systemów Dystrybucyjnych (OSD) – jak Tauron, PGE czy Energa – mają bardzo precyzyjne wymagania co do napięć znamionowych w punktach przyłączenia.
Dlatego przekładnia transformatora musi uwzględniać rzeczywiste napięcie w sieci w danym punkcie – które często nie wynosi równo 15 000 V, tylko np. 15 750 V lub 15 400 V.

Dzięki temu możliwe jest:

• zapewnienie stabilnej pracy falowników PV, które wymagają napięcia dokładnie 400–420 V AC,

• utrzymanie napięcia po stronie SN w granicach tolerancji ±5%,

• spełnienie wymagań normy PN-EN 50160 dotyczącej jakości napięcia.

To dlatego projektanci często wybierają przekładnię 15,75/0,42 kV. Daje ona zapas, który umożliwia bezpieczną regulację zaczepową (±2 × 2,5 %) bez utraty synchronizacji.

Różnice między sieciami w Polsce, Niemczech i Hiszpanii

Europa to mozaika napięć średniego poziomu.

W Polsce i Czechach dominują 15 kV i 20 kV,

w Niemczech – 10 kV, 15 kV, 30 kV,

w Hiszpanii – 13,2 kV, 15 kV, 21 kV.

W efekcie projektant stacji musi nie tylko znać parametry sieci, ale też rozumieć filozofię lokalnych operatorów.

Na przykład:

• w Niemczech wciąż spotyka się sieci 10/0,4 kV, z transformatorami 10,5/0,4 kV,

• w Hiszpanii – przekładnie 21/0,42 kV, ponieważ napięcie nominalne 21 kV wynika z historycznych sieci 3×12 kV zmodernizowanych do 21 kV,

• w Polsce – standard 15/0,4 kV oraz rosnąco popularny 20/0,69 kV dla przemysłowych magazynów energii i falowników dużej mocy.

Te różnice tłumaczą, dlaczego ten sam transformator może mieć różne oznaczenia w zależności od kraju dostawy.

Projektujemy nasze jednostki w wariantach 10/0,4 kV, 15,75/0,42 kV, 20/0,69 kV i innych, z możliwością regulacji napięcia w zakresie ±3×2,5%/ ±2 × 2,5 %, aby sprostać wymogom OSD w Polsce, Niemczech i Hiszpanii - zapytaj o rozwiązanie dopasowane do Twoich potrzeb.

Przykład z placu budowy: przekładnia, która uratowała projekt

Podczas odbioru jednej z farm PV na Dolnym Śląsku okazało się, że napięcie w punkcie przyłączenia wynosi 15,6 kV zamiast deklarowanych 15 kV.

Gdyby transformator miał przekładnię 15/0,4 kV, po stronie niskiego napięcia falowniki otrzymywałyby 416–418 V, co przekraczałoby ich dopuszczalny zakres.

W efekcie system wyłączałby się przy każdym podbiciu napięcia przez sieć.

Zastosowanie jednostki o przekładni 15,75/0,42 kV rozwiązało problem.
Różnica 0,75 kV na uzwojeniu SN okazała się kluczowa dla stabilnej pracy i spełnienia wymagań OSD.

Dla inwestora to była różnica między „farmą działającą” a „farmą stojącą”.

Przekładnia a dobór zabezpieczeń i aparatury

Przekładnia decyduje też o prądach znamionowych – a więc o doborze kabli, przekładników prądowych, wyłączników i zabezpieczeń.

W praktyce błędne założenie przekładni potrafi zmienić całą logikę projektu:

• Zbyt mała przekładnia = zbyt wysokie prądy po stronie nn = przewody się grzeją.

• Zbyt duża przekładnia = za niskie napięcie po stronie nn = falowniki się rozłączają.

Dlatego normy PN-EN 60076-1 i EN 50588-1 zalecają, by przy doborze przekładni zawsze uwzględniać rzeczywiste napięcia w punkcie przyłączenia, tolerancję ±5% oraz charakter obciążenia (rezystancyjny, indukcyjny, pojemnościowy).

W systemach PV i EV szczególnie istotna jest też przekładnia dynamiczna – czyli zdolność transformatora do kompensowania zmian napięcia wynikających z pracy falowników i ładowarek DC.

Jak dobrać przekładnię transformatora – praktyczny przykład

Załóżmy, że projektujesz stację 2 MW dla farmy PV przyłączonej do sieci 15 kV, z falownikami 420 V AC.

Masz do wyboru przekładnię 15/0,4 kV lub 15,75/0,42 kV.

Dla mocy 2000 kVA:

• wariant 15/0,4 kV:

  • I₁ = S / (√3 × 15 000) = 77 A

  • I₂ = S / (√3 × 400) = 2887 A

• wariant 15,75/0,42 kV:

  • I₁ = S / (√3 × 15 750) = 73 A

  • I₂ = S / (√3 × 420) = 2747 A

Różnice wydają się niewielkie, ale w praktyce oznaczają niższe prądy po stronie nn, mniejsze straty mocy i niższe temperatury pracy uzwojeń.

Inteligentne i regulowane transformatory

Transformator nie jest już biernym elementem sieci, lecz aktywnym uczestnikiem jej równowagi.

Zintegrowane regulatory napięcia analizują w czasie rzeczywistym wartości po stronie SN i nn, dostosowując przekładnię w zakresie ±5%.

W efekcie stacja utrzymuje idealne napięcie wyjściow, nawet gdy obciążenie skacze w rytm pracy falowników lub ładowarek DC.

To szczególnie ważne w projektach nowej generacji, tam, gdzie energia płynie nie tylko z sieci do odbiorcy, ale również z odbiorcy do sieci.

W farmach fotowoltaicznych, magazynach energii czy hubach elektromobilnych, gdzie kierunek przepływu mocy zmienia się jak wiatr, transformator z adaptacyjną przekładnią staje się sercem stabilności.

Warto dodać, że coraz więcej Operatorów Systemów Dystrybucyjnych w Europie zaczyna wpisywać takie funkcje w wymagania przyłączeniowe.

To logiczny krok. Skoro sieć staje się bardziej rozproszona i niestabilna, potrzebuje urządzeń, które potrafią myśleć i reagować.

Z perspektywy inwestora to także czysta ekonomia.

Automatyczna regulacja napięcia oznacza mniejsze straty energii, niższe koszty eksploatacji i dłuższą żywotność falowników. Znika też potrzeba ręcznych korekt i interwencji, a stacja zaczyna „uczyć się” własnego profilu obciążenia.

W świecie, który zmierza w stronę inteligentnych sieci, przekładnia staje się parametrem strategicznym, nie tylko elektrycznym.

To ona decyduje o efektywności energetycznej, zgodności z wymaganiami OSD i odporności całego systemu.

Można powiedzieć, że przyszłość transformatora to już nie tylko stal i miedź, lecz logika i algorytm.

Przyszłość

Jeszcze dekadę temu przekładnia była wartością wpisaną w kamień.

Raz dobrana, miała służyć przez 30 lat, niewzruszona wobec zmian w sieci czy obciążeniu.

Dziś to już przeszłość.

Nowoczesne konstrukcje – takie jak Energeks MarkoEco2 – wprowadzają możliwość automatycznej regulacji napięcia zależnie od warunków obciążenia.

To oznacza, że przekładnia nie musi być już stała – może adaptować się w zakresie ±5 %, utrzymując optymalne napięcie po stronie niskiego napięcia niezależnie od wahań w sieci SN.

Takie rozwiązania są coraz częściej wymagane przez OSD w projektach dużych farm PV, magazynów energii i stacji ładowania EV.

Przekładnia staje się więc parametrem nie tylko elektrycznym, ale strategicznym dla efektywności energetycznej i żywotności całego systemu.

Jeśli planujesz inwestycję w transformator, który rozumie nową logikę sieci, sprawdź naszą ofertę:

—> Transformatory średniego napięcia, pełna oferta Energeks

Dołącz też do naszej społeczności na LinkedIn Energeks, dzielimy się tam wiedzą, doświadczeniem z realizacji i spojrzeniem na przyszłość energetyki z wdzięcznością za każdy wspólny projekt.

Bo technologia to jedno, ale to ludzie i relacje budują system, który naprawdę działa.

Źródła:

European Commission – Regulation (EU) 2019/1783 supplementing Regulation (EU) 548/2014: Ecodesign requirements for power transformers

Forbot: Transformator – budowa, zasada działania i zastosowanie

Transformator bez odpowiedniego połączenia uzwojeń działa trochę jak drużyna piłkarska bez ustawienia – wszyscy biegają, ale zamiast gry mamy chaos.

Możesz mieć najlepszych zawodników (czyli miedź i stal najwyższej jakości), ale jeśli ustawisz ich w złym szyku, to zamiast zwycięstwa masz zadyszkę i frustrację.

To właśnie wybór połączenia decyduje, czy napięcie rozłoży się równomiernie, czy instalacja zniesie obciążenia niesymetryczne, jak sieć poradzi sobie z uporczywymi harmonicznymi i czy punkt neutralny będzie stabilny, czy raczej będzie „pływał” jak korek na wodzie.

W praktyce oznacza to różnicę pomiędzy instalacją, która tyka jak szwajcarski zegarek, a taką, która brzęczy i denerwuje jak budzik z bazaru.

A konsekwencje? Bardzo realne. Źle dobrane połączenie uzwojeń potrafi sprawić, że operator systemu dystrybucyjnego odrzuci Twoje przyłącze, zabezpieczenia będą się wyzwalać przy byle okazji, a straty energii zaczną niepostrzeżenie pożerać Twój budżet.

Nic więc dziwnego, że pytania o różnicę między połączeniem gwiazda a trójkąt albo o to, dlaczego tak często używa się transformatora delta-gwiazda, pojawiają się w rozmowach projektantów równie często jak kawa na budowie.

Ten tekst jest dla wykonawców EPC, inżynierów przemysłowych, projektantów sieci, deweloperów OZE oraz wszystkich, którzy kiedykolwiek zastanawiali się:

„które połączenie transformatora stosuje się przy 100 kVA?”.

Jeśli szukasz odpowiedzi na pytania o różnicę między gwiazdą a trójkątem w transformatorze, o sens stosowania transformatora delta-gwiazda czy o to, co oznaczają skróty typu Dyn11 lub Yzn5 – znajdziesz tu jasne i praktyczne wyjaśnienia.

Agenda artykułu:

1. Jak czytać symbole na tabliczce: Y, D, Z, n oraz liczby zegarowe.

2. Przykłady i praktyka: Dyn11 vs Dyn5 – kompatybilność, praca równoległa, realia europejskie.

3. Yzn dla 25–250 kVA: dlaczego „małe giganty” wolą zigzag na nn.

4. Zigzag w roli „ukrytego filaru sieci”: tworzenie neutralnego, tłumienie triplenów, dane z eksploatacji.

5. 100 kVA w terenie i w mieście: scenariusze doboru połączeń i liczby, które naprawdę się liczą.

6. Mity i półprawdy: uziemienie delty, pułapki Yy, Dyn11 ≠ jedyny standard UE.

7. 2025/2026 — OZE i EV: falowniki, huby ładowania i trend transformatorów hybrydowych.

8. Co możemy dla Ciebie zrobić: oferta, standard Tier 2 Ecodesign, kontakt i społeczność.

Czas czytania: ~ 14 minut.

Jak czytać symbole na tabliczce znamionowej

Pierwsze spotkanie z tabliczką znamionową transformatora przypomina wejście do obcego świata: kilka liter, kilka cyfr, a wszystko wygląda jak szyfr z notatnika kryptologa.

Widzisz „Dyn11”, „Yzn5” albo „Dyn5” i zastanawiasz się: czy to kod do sejfu, czy może numer katalogowy części zamiennej?

Tymczasem za tymi trzema znakami kryje się cała opowieść o tym, jak transformator będzie współpracował z Twoją siecią.

Każda litera pełni rolę w teatrze energii.

„Y” – gwiazda – oznacza, że uzwojenia łączą się we wspólnym punkcie neutralnym. Dzięki temu każde z nich „widzi” tylko napięcie fazowe, co obniża wymagania izolacyjne i koszty.

„D” – delta, czyli trójkąt – działa odwrotnie: to zamknięta pętla, której największą siłą jest odporność na niesymetrię i umiejętność „dogadywania się” między fazami.

„Z” – zigzag – brzmi egzotycznie, ale to mistrz sprzątania harmonicznych i stabilizowania neutralnego, szczególnie w czasach, gdy elektronika potrafi wprowadzić w sieci niezły bałagan.

małe „n” – informacja, że neutralny punkt nie zostaje zamknięty w kadłubie, tylko wychodzi na zewnątrz, gotowy na przyłączenie.

A na koniec najciekawszy element układanki:

Liczba zegarowa, taka jak 0, 5 czy 11. To nie godziny spotkań, ale przesunięcia fazowe, każde o 30°.

Przykład Dyn11

To nie przypadkowy zapis, ale precyzyjna instrukcja obsługi zachowania transformatora:

• D – uzwojenie po stronie wysokiego napięcia (GN) jest połączone w deltę. Dzięki temu sieć średniego napięcia zyskuje stabilność i ochronę przed harmonicznymi trzeciego rzędu.

• y – uzwojenie po stronie niskiego napięcia (DN) jest połączone w gwiazdę, co pozwala wyprowadzić neutralny* i zasilać zarówno odbiorniki jednofazowe, jak i trójfazowe.

• n – neutralny* faktycznie jest dostępny na zewnątrz. Nie zostaje w kadłubie, lecz czeka na przewód N lub PEN.

• 11 – liczba zegarowa. Oznacza, że uzwojenie niskiego napięcia opóźnia się o 30° względem wysokiego. To ustawienie, które w Europie uchodzi za standard, bo ułatwia synchronizację i pozwala bezproblemowo łączyć równolegle kilka jednostek.

Dyn11 to klasyczny transformator dystrybucyjny – delta po stronie średniego napięcia (dla stabilności i porządku z harmonicznymi), gwiazda po stronie niskiego napięcia (dla dostępnego neutralnego) oraz przesunięcie fazowe, które gwarantuje zgodność z wymaganiami sieci.

Dlatego właśnie ogromna część transformatorów SN/nn w Europie, szczególnie w przedziale od 250 kVA wzwyżm nosi dziś to oznaczenie.

*Ale o co chodzi z tym: “neutralnym”?

Kiedy mówimy „umożliwia wyprowadzenie neutralnego”, chodzi o punkt neutralny transformatora, czyli fizyczne miejsce, w którym łączą się końce uzwojeń w układzie gwiazdy (Y).

• W gwieździe (Y) każdy z trzech przewodów fazowych (L1, L2, L3) ma uzwojenie. Jeden koniec każdego z uzwojeń spotyka się w jednym wspólnym punkcie – to właśnie punkt neutralny.

• Ten punkt można zostawić „zamknięty” wewnątrz transformatora (wtedy nie ma przewodu N na zewnątrz), albo można go wyprowadzić na zacisk transformatora i wtedy mamy dostępny przewód N (neutralny) dla sieci niskiego napięcia.

Dlaczego to ważne?

Bo neutralny (przewód N):

• pozwala zasilać odbiorniki jednofazowe (np. domowe instalacje 230 V),

• stabilizuje napięcia fazowe względem ziemi,

• umożliwia tworzenie układów sieciowych TN-S, TN-C-S, TT, zgodnie z wymaganiami OSD.

Czyli mówiąc prościej:

„Wyprowadzenie neutralnego” = transformator daje dostęp do wspólnego punktu gwiazdy, który staje się przewodem N w sieci niskiego napięcia.

Przyklad Dyn5

To również nie jest przypadkowy zbiór liter i cyfr, tylko precyzyjna informacja o tym, jak transformator zachowa się w Twojej sieci.

D, y i n znamy już dobrze: delta po stronie średniego napięcia daje odporność na niesymetrię i „chowa” harmoniczne trzeciego rzędu, gwiazda po stronie niskiego napięcia pozwala wyprowadzić neutralny, a więc zasilać jednofazowych i trójfazowych odbiorców, a n oznacza, że ten neutralny faktycznie wychodzi na zewnątrz i czeka na przewód N albo PEN.

Cała różnica kryje się w cyfrze 5 – to liczba zegarowa, czyli sposób ustawienia faz względem siebie. W Dyn5 uzwojenie niskiego napięcia przesunięte jest aż o 150° w stosunku do wysokiego.

To zupełnie inne ustawienie niż w Dyn11, gdzie przesunięcie wynosi jedynie 30°.

W praktyce oznacza to, że Dyn5 nie gra w tej samej „orkiestrze” co Dyn11.

Nie można ich łączyć równolegle, ale w wielu krajach Europy Środkowej i Południowej właśnie to 150° przesunięcia jest standardem sieciowym.

Dlatego Dyn5 to nie egzotyka ani wyjątek od reguły, tylko pełnoprawny transformator dystrybucyjny, stosowany codziennie w setkach stacji.

Delta, gwiazda i neutralny plus fazy przesunięte o 150° – taka konfiguracja od dekad sprawdza się w praktyce, a operatorzy i producenci wiedzą, że w ich sieciach działa po prostu najlepiej.

Dyn5 a Dyn11w praktyce europejskiej

W literaturze fachowej i normach europejskich najczęściej przeczytasz, że standardem dystrybucyjnym jest Dyn11 – i faktycznie, to ustawienie spotkasz w wielu krajach Europy Zachodniej.

Ale wystarczy spojrzeć szerzej, żeby zobaczyć pełen obraz: w ogromnej części Europy Środkowej i Południowej to właśnie Dyn5 jest standardem zamówieniowym.

Dlaczego tak się stało?

Powodów jest kilka:

1. Historyczne uwarunkowania – w latach 70. i 80. wiele krajów zdecydowało się na Dyn5 jako bazową grupę połączeń. Flota transformatorów w sieci była budowana przez dekady w oparciu o ten standard, więc nowe urządzenia muszą być zgodne – inaczej nie można ich łączyć równolegle.

2. Redukcja prądów zwarciowych – przesunięcie o 150° daje w niektórych topologiach możliwość ograniczenia wartości zwarć, co jest kluczowe w gęstych sieciach przemysłowych i miejskich.

3. Synchronizacja w skali lokalnej – Dyn5 dobrze wpisuje się w charakterystykę niektórych krajowych sieci dystrybucyjnych, gdzie od lat przyjęto inne n kryteria.

4. Eksport i rynek – producenci transformatorów działający w Europie wiedzą, że klienci z południa i środka oczekują Dyn5 tak samo, jak klienci z Niemiec czy Francji oczekują Dyn11.

   To nie jest kwestia lepszego czy gorszego rozwiązania, tylko kompatybilności z lokalną siecią.

Dyn5 i Dyn11 – różne rytmy, ta sama melodia

• Dyn11 – przesunięcie 30°, standard w Niemczech, Francji czy Wielkiej Brytanii, umożliwia łatwe łączenie równoległe i jest świetnie opisane w normach.

• Dyn5 – przesunięcie 150°, preferowane w wielu krajach Europy Środkowej i Południowej, równie powszechne w praktyce, choć rzadziej opisywane w podręcznikach.

Najważniejsze: tych dwóch grup nie można łączyć równolegle.

Jeśli cała sieć w danym regionie jest oparta na Dyn5, nowy transformator też musi być Dyn5 – inaczej pojawią się prądy cyrkulujące i problemy ze stabilnością.

Dlatego prawda jest taka: Europa to nie jeden standard, tylko mozaika.

W jednych krajach króluje Dyn11, w innych Dyn5 a kompetentny dostawca transformatorów musi rozumieć obie grupy i wiedzieć, kiedy która jest wymagana.

Połączenia Yzn – transformator dla małych gigantów

Połączenia Yzn5 i Yzn11 są szczególnie popularne w transformatorach niskiej i średniej mocy – od 25 kVA do 250 kVA, a więc w jednostkach słupowych i kompaktowych stacjach rozdzielczych.

To rozwiązania, które operatorzy sieci dystrybucyjnych chętnie stosują w terenach wiejskich i podmiejskich. Rdzeń i miedź pracują tak samo jak w Dyn, lecz sposób spięcia uzwojeń robi ogromną różnicę w tym, co dzieje się na końcu dalekiego przewodu w wiosce, w gospodarstwie, przy remizie, na skraju parku przemysłowego

Zatem łączą ekonomię izolacji po stronie SN z wysoką stabilnością neutralnego po stronie nn.

Główne zalety połączenia Yzn

Gwiazda po stronie SN ogranicza wymagania izolacyjne, co przy setkach podobnych punktów w sieci ma znaczenie budżetowe.

Z kolei po stronie nn wchodzi na scenę zigzag, czyli uzwojenie składające się z dwóch połówek na dwóch kolumnach, połączonych tak, aby składowe o częstotliwości podstawowej sumowały się do napięcia fazowego, a składowe trzeciokrotne i pozostałe harmoniczne potrafiły się znosić.

Efekt praktyczny jest bardzo prozaiczny, lecz zbawienny.

Punkt neutralny przestaje „pływać”, a napięcia fazowe trzymają poziom, nawet kiedy obciążenie każdej fazy jest inne, a elektronika odbiorców sypie do sieci trzecią i dziewiątą harmoniczną z zapałem godnym nocnej ładowarki i oświetlenia LED.

• Gwiazda po stronie SN (Y):

  • izolacja pracuje tylko na napięciu fazowym,

  • redukcja kosztów izolacji i uproszczenie konstrukcji,

  • zgodność z typowymi liniami 15–20 kV w Europie.

• Zigzag po stronie nn (Z):

  • neutralny punkt stabilny nawet przy mocno niesymetrycznym obciążeniu,

  • skuteczna eliminacja prądów trzeciej harmonicznej (tzw. triplenów),

  • poprawa jakości napięcia dla odbiorników wrażliwych (LED, komputery, falowniki).

• Neutralny wyprowadzony (n):

  • możliwość konfiguracji układów TN-S, TN-C-S lub TT,

  • proste rozwiązania uziemienia zgodnie z lokalnymi wymaganiami DSO.

• Zegar (5 lub 11):

  • Yzn5 – przesunięcie o 150°, preferowane w wielu krajach Europy Środkowej,

  • Yzn11 – przesunięcie o 30°, częściej stosowane w Europie Zachodniej.

Dane eksploatacyjne i praktyczne

Nieliniowe obciążenia są dziś codziennością. W typowej miejscowości część domów pracuje na zasilaczach impulsowych, warsztat ma kilka falowników, a zimowym popołudniem całe oświetlenie uliczne i przydomowe to LED.

W sieci gwiazdowej bez zigzagu te „tripleny” lubią się sumować w przewodzie neutralnym, co czasem wywołuje migotanie oświetlenia i charakterystyczne narzekanie w stylu różnica między połączeniem gwiazda a trójkąt to pewnie teoria z podręcznika.

W Yzn znacząca część tych prądów zamyka się wewnątrz uzwojeń zigzag, a na zaciskach faz widać mniej nerwów i więcej porządku. Dla inżyniera oznacza to mniej niespodzianek na rejestratorze jakości energii, dla użytkownika stabilniejszą pracę odbiorów, dla operatora mniej telefonów wieczorem.

• Zakres mocy: najczęściej 25–250 kVA (słupowe i małe stacje wolnostojące).

• Napięcia typowe: 15/0,4 kV lub 20/0,4 kV.

• Obciążenia niesymetryczne: Yzn utrzymuje napięcia fazowe w normie przy różnicy obciążeń sięgającej nawet 30–40% między fazami, co w układach czystej gwiazdy byłoby krytyczne.

• Harmoniczne: redukcja prądu neutralnego nawet o 50–70% w przypadku dominujących trzecich harmonicznych od odbiorników nieliniowych.

• Straty: uzwojenie zigzag jest bardziej materiałochłonne (więcej miedzi), co oznacza wyższe straty obciążeniowe o 2–4% w porównaniu z klasycznym układem Dyn, ale jest to akceptowalny kompromis dla poprawy stabilności.

Załóżmy, że linia 0,4 kV jest obciążona w większości jednofazowo, a prąd trzeciej harmonicznej w każdej fazie stanowi około jednej piątej prądu podstawowego.

W układzie czystej gwiazdy prąd neutralny potrafi dojść do trzykrotności składowej trzeciej z faz, co daje wypadkowo znaczny udział w przekrojach i nagrzewaniu przewodu N.

W Yzn część tego prądu zamyka się w układzie uzwojeń, przez co w przewodzie neutralnym i na zaciskach odbiorów widać mniejsze skutki tej samej chemii obciążeń. Nie chodzi o cud, tylko o geometrię połączeń, która działa jak filtr pasywny zaszyty w miedzi.

Yzn5 kontra Yzn11

Nie jest to pojedynek o wygraną, tylko o zgodność z otoczeniem.

Liczba zegarowa mówi, jak fazy niskiego napięcia ustawiają się względem średniego. W wielu rejonach operator wymaga Yzn5, w innych Yzn11, a czasem pozostawia wybór pod warunkiem, że nowy transformator da się bez kłopotów pracować równolegle z sąsiadem.

Warto pamiętać o prostej zasadzie. Do pracy równoległej trzeba mieć zgodny „zegar” i zgodny typ połączeń. Łączenie Yzn z Dyn dla wyrównania mocy w jednej szynie to proszenie się o prądy cyrkulujące i drogą lekcję z podstaw wektorów. Jeżeli więc sieć wokół jest zbudowana na Yzn5, nowa jednostka też powinna być Yzn5.

Ta sama logika dotyczy Yzn11. To nie upór biurokraty, tylko matematyka.

Dlaczego Yzn w sieciach wiejskich?

Operatorzy na terenach wiejskich lubią Yzn. Tu liczy się odporność na życie. Linie niskiego napięcia są długie, przekroje dobierane ekonomicznie, obciążenia nierówne. W takiej topologii stabilność neutralnego i tłumienie triplenów są bezcenne.

Yzn domyka pętle dla prądów zerowych wewnątrz transformatora, dzięki czemu na końcach linii napięcie reaguje spokojniej na dołączanie i odłączanie dużych jednofazowych odbiorów.

Ma to znaczenie dla wszystkiego, od rozruchu pompy w gospodarstwie, przez prostownik w warsztacie, po wrażliwe urządzenia IT w domu.

• Długie linie nn (0,4 kV) – spadki napięcia są krytyczne, więc stabilny neutralny zmniejsza ryzyko migotania świateł i awarii sprzętu.

• Odbiorcy jednofazowi – gospodarstwa domowe, warsztaty, sklepy – wprowadzają mocne niesymetrie. Zigzag tłumi skutki tych różnic.

• Nieliniowe obciążenia – LED, RTV, IT, ładowarki – wprowadzają tripleny, które Yzn skutecznie neutralizuje.

• Eksploatacja – małe transformatory (25 kVA, 63 kVA, 100 kVA) w sieciach Yzn można łatwo wymieniać, zachowując zgodność z „zegarem” i filozofią pracy reszty sieci.

Małe jednostki: 25 kVA

Mała jednostka słupowa obsługująca kilka domów, sklep, może niewielką pompownię, żyje w rytmie dobowych pików i wieczornych fal LED. Zigzag utrzymuje neutralny w ryzach, więc żarówki nie „pływają”, falowniki nie m

arudzą, a zabezpieczenia nie dostają nerwowej czkawki. Do tego dochodzi wygoda eksploatacyjna. Wymiana małej jednostki w sieci zbudowanej na Yzn jest prosta.

Nowy transformator wkładasz, podłączasz i masz gwarancję, że jego wektor pokryje się z wektorem reszty stacji w promieniu kilku kilometrów.

Transformator 25 kVA w układzie Yzn to typowy wybór dla:

• zasilania kilku domów jednorodzinnych,

• małych sklepów, warsztatów, remiz,

• rozproszonych odbiorców na końcu linii.

Dlaczego Yzn w takiej mocy?

Bo nawet przy kilku jednofazowych odbiorach wpiętych byle jak do faz, napięcia trzymają poziom, a neutralny nie „pływa”. To najprostszy sposób na sieć, która działa poprawnie bez nadmiernej interwencji.

Ostatnia rzecz: uziemienie.

Yzn daje neutralny gotowy do konfiguracji zgodnie z lokalną polityką operatorską, od układów TN po warianty z rezystorem uziemiającym.

To ważne tam, gdzie dobór prądu zwarciowego doziemnego ma wpływ na dobór zabezpieczeń i koordynację z automatyką sieciową. Zigzag nie zwalnia z myślenia o selektywności, ale daje bardzo stabilny punkt odniesienia, dzięki któremu projektant może trzymać się swoich wyliczeń bez niespodzianek.

Podsumowując, Yzn to narzędzie do zadań codziennych, nie gadżet.

Działa najlepiej tam, gdzie sieć jest długa i kapryśna, odbiorcy jednofazowi dominują, a nieliniowe obciążenia to chleb powszedni. Dlatego właśnie transformator Yzn5 lub Yzn11 w klasie 100–250 kVA, a nawet w skromnym wydaniu 25 kVA, uchodzi za rozsądny wybór w ogromnej liczbie stacji słupowych.

W tej klasie mocy liczy się praktyka, a praktyka mówi jasno:

stabilny neutralny, mniejszy wpływ triplenów, przewidywalne zachowanie pod obciążeniem i zgodność z oczekiwaniami operatora. Reszta to detale wykonawcze, które dobry producent i dobry wykonawca biorą na siebie.

Zigzag – niepozorny bohater uziemiania

Gdy patrzysz na schemat zigzaga, pierwsza myśl to często: „komu chciało się tak komplikować?”. Uzwojenia poprowadzone w pół, zygzakiem na dwóch kolumnach, zamiast prostej gwiazdy czy delty. A jednak .Ta „dziwna” geometria okazuje się jednym z najbardziej praktycznych rozwiązań w dystrybucji energii. Zigzag to układ, który nie gra pierwszych skrzypiec, ale bez niego orkiestra sieci szybko zaczyna fałszować.

Zacznijmy od podstaw. Zigzag ma jedno główne zadanie: trzymać neutralny w ryzach.

Niezależnie od tego, czy fazy są równo obciążone, czy jedna wieś wisi na L1, a druga na L2 – punkt neutralny pozostaje stabilny.

A tam, gdzie elektronika wrzuca do sieci trzecią, dziewiątą czy piętnastą harmoniczną z pasją godną chińskiej ładowarki, zigzag po prostu „zamyka” te prądy w swoim wnętrzu. ;-).

Główne funkcje zigzaga

• Tworzy neutralny w sieci bez neutralnego
  W sieciach, w których po stronie SN mamy deltę (np. Dd0), nie ma naturalnego punktu neutralnego. Zigzag daje możliwość sztucznego stworzenia neutralnego i uziemienia go – co otwiera drogę do konfiguracji TN-S czy TT po stronie nn.

• Tłumi harmoniczne trzeciego rzędu (tripleny)
  Tripleny mają to do siebie, że zamiast znikać, chętnie się sumują w przewodzie N. Zigzag dzięki swojej konstrukcji tworzy „ścieżki ucieczki” dla tych prądów, które zamykają się wewnątrz uzwojeń. Efekt – neutralny nie przegrzewa się, a napięcia fazowe są stabilniejsze.

• Stabilizuje sieć przy obciążeniach niesymetrycznych
  Gospodarstwa, warsztaty, małe przemysły – wszędzie tam obciążenie jednej fazy może różnić się diametralnie od drugiej. Zigzag „przytrzymuje” neutralny w centrum, zamiast pozwolić mu odpłynąć.

• Chroni przy dużych harmonicznych
  W hutach, zakładach ze spawarkami, piecami łukowymi czy dużą ilością napędów, harmoniczne potrafią wywrócić sieć do góry nogami. Zigzag działa jak pasywny filtr – nie cud, ale skuteczny reduktor bałaganu.

Dane praktyczne i przykłady

• Zakres mocy: zigzag bywa używany od kilkunastu kVA w stacjach pomocniczych aż po kilkusetkVA w przemysłowych układach uziemiających.

• Zastosowania:

  • transformator uziemiający (Grounding Transformer),

  • część układu Yzn w transformatorach dystrybucyjnych,

  • układy równoważenia obciążeń w data center i hubach ładowania EV.

• Efekty eksploatacyjne:

  • redukcja prądu neutralnego nawet o 50–80% w obecności triplenów,

  • ograniczenie migotania światła (flicker) w obciążeniach LED i IT,

  • stabilizacja napięć fazowych przy różnicach obciążenia sięgających 40%.

    ---

Zigzag w codzienności

Wyobraź sobie małą stację 25 kVA na końcu linii 0,4 kV. Do jednej fazy podpięty jest warsztat z falownikiem, do drugiej kilka gospodarstw, a do trzeciej oświetlenie LED całej ulicy.

W czystej gwieździe neutralny „pływa”, a lampy potrafią migać jak stroboskop. Zigzag robi coś, co trudno zauważyć – stabilizuje napięcia, a neutralny przestaje szaleć. W efekcie warsztat działa bez zakłóceń, a sąsiad nie dzwoni wieczorem do operatora z pytaniem „dlaczego światło mi pulsuje?”.

Zigzag nie rzuca się w oczy.

Nie zwiększa mocy transformatora, nie poprawia sprawności w katalogu. Jego działanie widać dopiero w eksploatacji – mniej awarii, mniej zgłoszeń od klientów, mniejsza liczba interwencji serwisu. To takie urządzenie, które nie gra pierwszych skrzypiec, ale bez niego orkiestra szybko zaczęłaby fałszować.

To nie egzotyczna ciekawostka, lecz fundament stabilności w sieciach z dużą liczbą odbiorów jednofazowych i nieliniowych. W połączeniu Yzn daje przewagę na terenach wiejskich, w przemysłowych aplikacjach bywa wręcz niezbędny.

To element, którego rola będzie rosła, im więcej elektroniki, falowników i ładowarek EV, tym większe zapotrzebowanie na zigzag.

Może Cię też zainteresować temat:

Współczynnik K transformatora: Klucz do ochrony przed harmonicznymi

Które połączenie dla transformatora 100 kVA?

Pytanie „jakie połączenie transformatora stosuje się przy 100 kVA?” wraca jak bumerang na budowach, w projektach i w rozmowach z operatorami.

Dlaczego? Bo 100 kVA to moc graniczna – transformator jeszcze niewielki, ale już na tyle istotny, że obsługuje kilkadziesiąt odbiorców, ma wpływ na stabilność sieci lokalnej i musi być zgodny z wymaganiami OSD.

W praktyce wybór połączenia nie jest kwestią gustu projektanta, tylko konsekwencją warunków przyłączeniowych i specyfiki sieci, w której transformator ma pracować.

Dane eksploatacyjne 100 kVA

W praktyce eksploatacyjnej transformator 100 kVA to jednostka, która znajduje się dokładnie na granicy pomiędzy małymi „słupówkami” a poważniejszymi stacjami dystrybucyjnymi.

Po stronie niskiego napięcia daje to około 144 A prądu znamionowego przy napięciu 0,4 kV, co wystarcza do zasilenia zarówno kilkunastu gospodarstw domowych, jak i niewielkiego zakładu usługowego. Problemem okazuje się jednak charakter obciążeń.

W sieciach wiejskich bardzo często występuje silna nierównowaga – jedna faza obciążona jest o 30–40% mocniej niż pozostałe. W takich warunkach klasyczna gwiazda powoduje wędrówkę punktu neutralnego i gwałtowne odchyłki napięcia fazowego. Układ Yzn stabilizuje ten punkt, dzięki czemu nawet przy dużej asymetrii napięcia pozostają w dopuszczalnym paśmie.

Równie istotne są harmoniczne.

W układzie czystej gwiazdy prąd neutralny potrafi dochodzić do 50–70% prądu fazowego, jeśli odbiorniki nieliniowe generują silne składowe trzeciego rzędu. To właśnie one nagrzewają przewód neutralny i prowadzą do zakłóceń w pracy urządzeń.

W transformatorach Yzn znacząca część tych prądów zamyka się w uzwojeniach zigzag, dzięki czemu na przewodzie neutralnym spadają one zwykle do poziomu 20–30% prądu fazowego. Widać to wyraźnie w pomiarach rejestratorów jakości energii – krzywa neutralnego staje się znacznie spokojniejsza.

Oczywiście, za tę stabilność trzeba zapłacić większą ilością miedzi i bardziej skomplikowaną konstrukcją uzwojeń. Straty obciążeniowe w transformatorach Yzn są przeciętnie o 2–4% wyższe niż w układach Dyn, jednak w bilansie eksploatacyjnym jest to cena akceptowalna.

Niższa liczba awarii, stabilniejsze napięcia i mniejsze ryzyko reklamacji ze strony odbiorców sprawiają, że Yzn często okazuje się wyborem bardziej opłacalnym, szczególnie w jednostkach o mocy 100 kVA pracujących w sieciach wiejskich i podmiejskich.

Podsumowując:

• Typowa moc: 100 kVA = 144 A po stronie nn (0,4 kV).

• Obciążenie jednofazowe: w sieciach wiejskich nierównowaga fazowa często sięga 30–40% – Yzn stabilizuje neutralny w takich warunkach.

• Prąd neutralny: w czystej gwieździe potrafi osiągnąć 50–70% prądu fazowego przy dużym udziale triplenów. W Yzn spada do 20–30%.

• Straty: Yzn ma straty obciążeniowe większe o 2–4% względem Dyn, ale zyskuje stabilność i mniejszą liczbę awarii.

  ---

Wieś – królestwo Yzn

Na terenach wiejskich i rozproszonych najczęściej spotkasz Yzn5 albo Yzn11.

Dlaczego?

• Długie linie 0,4 kV: przewody aluminiowe o przekrojach dobranych „na styk”, ciągnące się po kilka kilometrów. Tu każde migotanie światła czy nierównowaga faz szybko wychodzi na jaw.

• Odbiorcy jednofazowi: gospodarstwa rolne, warsztaty, sklepy – często fazy są dociążone nierówno, a do tego dochodzą odbiorniki nieliniowe.

• Zigzag robi robotę: stabilizuje neutralny, tłumi tripleny, ogranicza migotanie napięcia.

• Łatwość eksploatacji: Yzn można bezpiecznie wpiąć w sieć, gdzie od lat pracują takie same jednostki, bez ryzyka problemów przy pracy równoległej.

Przykład: słupowa stacja 100 kVA zasilająca kilkanaście domów i mały warsztat samochodowy. W klasycznej gwieździe prąd neutralny by „szalał”, w Yzn neutralny trzyma się stabilnie, a napięcia fazowe mieszczą się w normie nawet przy różnicy obciążeń 30–40%.

Miasto i przemysł – teren Dyn5/Dyn11

W miastach i w zakładach przemysłowych 100 kVA to często jednostka pomocnicza lub transformator do małych obiektów. Tutaj dominuje Dyn5 albo Dyn11.

• Krótki obwód nn: linie są krótkie, przekroje duże, więc niesymetrie obciążeń są mniejsze problemem niż w sieciach wiejskich.

• Jednolitość sieci: operatorzy w miastach i przemysłach preferują jeden standard dla całej floty transformatorów.

• Synchronizacja: Dyn11 jest powszechny w Europie Zachodniej (30°), Dyn5 w Europie Środkowej i Południowej (150°). Wybór zależy więc od tego, co jest „normą lokalną”.

• Ochrona przed harmonicznymi: delta po stronie SN zamyka prądy trzeciej harmonicznej, dzięki czemu nie przedostają się do sieci średniego napięcia.

Przykład: stacja wnętrzowa 100 kVA w zabudowie miejskiej. Odbiorcy są trójfazowi, obciążenia bardziej symetryczne, a operator wymaga zgodności z istniejącą flotą. Jeśli w danym rejonie wszystko jest Dyn5 – nowa jednostka też musi być Dyn5.

Yzn czy Dyn? Jak podjąć decyzję?

Chodzi o kompatybilność i niezawodność.

Decyzja między Yzn a Dyn polega na dopasowaniu do otoczenia, w jakim transformator będzie pracował. Przy transformatorach o mocy 100 kVA wybór połączenia uzwojeń to zawsze decyzja kontekstowa, zależna od miejsca, charakteru obciążeń i standardów przyjętych przez operatora.

Na terenach wiejskich najczęściej stosuje się układ Yzn, ponieważ zapewnia stabilny punkt neutralny i pozwala na skuteczne tłumienie harmonicznych generowanych przez odbiorniki jednofazowe i nieliniowe. W praktyce przekłada się to na mniej problemów z migotaniem napięcia i mniejsze ryzyko przeciążenia przewodu neutralnego.

W miastach i w przemyśle sytuacja wygląda inaczej – tam krótsze linie, większe przekroje i jednolite obciążenia sprawiają, że operatorzy chętniej stawiają na Dyn. To rozwiązanie prostsze w budowie, tańsze w eksploatacji i przede wszystkim zgodne ze standardami obowiązującymi w wielu systemach dystrybucyjnych.

Różnice wynikają też z geopolityki technicznej:

• Europa Zachodnia (Niemcy, Francja, UK): standardem jest Dyn11 z przesunięciem 30°, które umożliwia łatwą synchronizację i pracę równoległą.

• Europa Środkowa i Południowa (Polska, Czechy, Słowacja, Bałkany): tu historycznie utrwalił się Dyn5, czyli przesunięcie 150°, i do dziś stanowi podstawę flot transformatorowych.

• Obszary wiejskie w całej Europie: w klasie mocy 25–250 kVA króluje Yzn5 i Yzn11, bo stabilny neutralny i redukcja harmonicznych są ważniejsze niż kilka dodatkowych kilogramów miedzi.

Najważniejsza zasada sprowadza się do tego, że transformator nie może być elementem obcym w sieci. Musi wpisywać się w logikę przyjętą przez operatora systemu dystrybucyjnego.

Dopiero wtedy działa jak część większej układanki, a nie element, który burzy harmonię całości.

Mity i półprawdy o połączeniach

Świat transformatorów ma swoje legendy, przekonania powtarzane z pokolenia na pokolenie, które w praktyce okazują się półprawdami albo zwykłymi mitami.

Rozbrojenie ich to nie tylko satysfakcja intelektualna, ale przede wszystkim realna oszczędność czasu i pieniędzy w projektach.

Pierwszy #1 mit : „delta nie może być uziemiona”.

To zdanie słyszał chyba każdy młody inżynier. Delta sama z siebie faktycznie nie ma neutralnego, więc wygląda na „uziemieniowo bezużyteczną”.

Ale wystarczy dołożyć transformator uziemiający zigzag, a nagle okazuje się, że delta może być w pełni stabilnym elementem systemu, z neutralnym trzymanym żelazną ręką. W hutach, zakładach z piecami łukowymi czy dużych farmach PV to rozwiązanie wręcz standardowe.

Delta sama w sobie jest świetna w tłumieniu harmonicznych trzeciego rzędu i równoważeniu obciążeń, a z pomocą zigzaga zyskuje także neutralny. Innymi słowy: delta nie tylko „może” być uziemiona, ale w wielu aplikacjach musi.

Drugi #2 mit: „każdy transformator gwiazda–gwiazda daje dobry neutralny”.

Brzmi logicznie: skoro mamy punkt wspólny, to neutralny powinien być stabilny.

Tyle że rzeczywistość elektryczna bywa bardziej kapryśna.

W układach Yy0 czy Yyn0 przy dużej liczbie odbiorników nieliniowych pojawiają się harmoniczne, które nie mają gdzie się zamknąć.

W efekcie neutralny zaczyna „pływać”, napięcia fazowe wychodzą poza tolerancję, a użytkownicy zgłaszają migotanie światła i dziwne zachowania sprzętu. To trochę jak z mostem na trzech filarach – stabilny, o ile obciążenia są równe. Ale kiedy jeden filar dostanie więcej, całość się przechyla.

Dlatego gwiazda–gwiazda nie jest z definicji złym rozwiązaniem, ale bywa złudnie spokojna. Dopiero dodanie zigzaga lub innego sposobu radzenia sobie z triplenami robi z niej neutralny naprawdę godny zaufania.

Trzeci #3 mit „Dyn11 to jedyny europejski standard”.

Owszem, w podręcznikach i normach znajdziesz Dyn11 jako układ referencyjny, łatwy do opisu i ujednolicenia. Ale wystarczy zejść z teoretycznej wieży i spojrzeć na mapę Europy, by zobaczyć mozaikę. W Niemczech, Francji czy Wielkiej Brytanii króluje Dyn11.

Tymczasem w Polsce, Czechach, na Słowacji czy na południu Europy od dekad standardem jest Dyn5. I to nie w niszy – ogromna część transformatorów SN/nn pracujących dziś w tych krajach ma właśnie takie połączenie.

Dlaczego?

Bo sieci budowane w latach 70. i 80. były od początku planowane pod Dyn5, a praca równoległa wymaga zgodności. W efekcie Dyn5 ma się świetnie, jest wciąż produkowany i dostarczany na setki megawoltamperów rocznie.

Każdy z tych mitów pokazuje coś ważnego:

W elektroenergetyce nie wystarczy powtarzać regułek, trzeba zrozumieć kontekst.

Delta może być uziemiona i daje stabilny system, gwiazda nie zawsze gwarantuje spokojny neutralny, a Dyn11 nie wyparł Dyn5. Wybór połączenia uzwojeń to nie akademicki spór, ale praktyczna decyzja, od której zależy niezawodność całej sieci.

I to właśnie sprawia, że litery i cyfry na tabliczce znamionowej są czymś więcej niż kodem

Są historią standardów, kompromisów i lokalnych doświadczeń.

Sprawdź też nasz ostatni artykuł:

Jak przygotować instalację PV do współpracy z magazynem energii

Przyszłość 2025/2026: OZE i elektromobilność zmieniają zasady gry

Jeszcze dekadę temu temat połączeń uzwojeń wydawał się niszowy, coś dla projektantów i inżynierów sieciowych. Tymczasem rok 2025 i 2026 pokazują, że właśnie te literki i cyferki na tabliczce znamionowej transformatora stają się fundamentem stabilności energetyki.

Miks źródeł energii i charakter obciążeń zmienia się szybciej niż kiedykolwiek.

Rozwój fotowoltaiki

Rozwój fotowoltaiki wchodzi właśnie w etap, w którym liczby robią większe wrażenie niż slogany.

W 2025 roku łączna moc zainstalowana PV w Europie przekroczyła 400 GW, co oznacza dwukrotny wzrost w stosunku do roku 2020.

Prognozy na 2026 r. mówią o kolejnym przyroście rzędu kilkudziesięciu gigawatów rocznie - to tak, jakbyśmy co roku dokładali do sieci równowartość kilkunastu dużych elektrowni jądrowych. I choć brzmi to imponująco, każdy dodatkowy falownik PV to nie tylko czysta energia, lecz także potencjalne źródło problemów z jakością tej energii.

Falowniki pracują w sposób nieliniowy.

W praktyce oznacza to, że oprócz pożądanej częstotliwości 50 Hz wprowadzają do sieci harmoniczne – szczególnie trzeciej i dziewiątej, które w sieci potrafią się sumować, a nie znosić. Gdy falowników są setki tysięcy, sieć niskiego napięcia zaczyna żyć własnym, chaotycznym rytmem. Wtedy pytanie o to, czy transformator jest Yzn, czy Dyn, przestaje być ciekawostką.

To właśnie sposób połączenia uzwojeń decyduje o tym, czy sieć pozostaje stabilna, czy zamienia się w poligon dla filtrów aktywnych i kompensatorów mocy biernej.

Tu pojawia się rola układów połączeń.

Zigzag dzięki swojej geometrii „wchłania” prądy triplenów i stabilizuje neutralny.

Yzn sprawia, że wiejskie linie zasilające, na końcach których stoją domowe mikroinstalacje PV, nie uginają się pod ciężarem harmonicznych i nierównomiernych obciążeń.

Z kolei odpowiednio dobrany Dyn izoluje sieć średniego napięcia od problemów generowanych przez tysiące falowników po stronie niskiego napięcia.

W 2025 i 2026 roku, kiedy operatorzy systemów będą przyłączać setki nowych farm PV i tysiące dachowych instalacji tygodniowo, to właśnie tabliczka znamionowa transformatora i jej magiczne symbole – Yzn5, Dyn11 czy Yzn11 – będą decydować o tym, czy prąd z fotowoltaiki trafi do sieci gładko, czy z zakłóceniami, które wymuszą kosztowne modernizacje.

Można powiedzieć, że transformator z odpowiednim połączeniem uzwojeń staje się nie tylko „bramą” dla zielonej energii, ale też filtrem, który utrzymuje sieć w ryzach, zanim harmoniczne rozleją się po całym systemie.

Elektromobilność

Do 2026 roku w całej Unii Europejskiej ma działać nawet 7 milionów punktów ładowania samochodów elektrycznych.

Za tą liczbą kryje się coś więcej niż wygoda kierowców. To potężna rewolucja w obciążeniu sieci dystrybucyjnych.

Szczególnie widać to w hubach szybkiego ładowania, gdzie kilkanaście lub kilkadziesiąt pojazdów potrafi rozpocząć ładowanie niemal równocześnie.

W takim momencie sieć widzi nie tylko gwałtowny skok mocy, ale przede wszystkim zestaw bardzo nieliniowych obciążeń, które potrafią zniekształcać napięcie i obciążać przewód neutralny do granic jego wytrzymałości.

Każde stanowisko szybkiej ładowarki to przekształtnik energoelektroniczny pracujący w trybie impulsowym. Kilka podłączonych równolegle jeszcze można zrównoważyć, ale gdy takich urządzeń jest kilkanaście, sieć zaczyna doświadczać skrajnych niesymetrii.

Na jednej fazie potrafi być o kilkadziesiąt procent większe obciążenie niż na innej, a w przewodzie neutralnym zamiast spokojnego prądu płynie nagle strumień triplenów – trzeciej, dziewiątej czy piętnastej harmonicznej.

Skutki są widoczne natychmiast: grzanie neutralnego, migotanie napięcia, a czasem wręcz zadziałanie zabezpieczeń, które odcinają zasilanie całego hubu.

W takich warunkach kluczowe znaczenie ma połączenie uzwojeń transformatora zasilającego stację ładowania.

To właśnie ono decyduje o tym, czy sieć lokalna przyjmie obciążenie i zachowa stabilność, czy załamie się pod naporem harmonicznych.

Układ Yzn, dzięki zigzagowi po stronie nn, utrzymuje neutralny w stabilnym punkcie i „wchłania” znaczną część prądów triplenowych. Dzięki temu napięcia fazowe pozostają w dopuszczalnym zakresie nawet przy dużej nierównowadze obciążeń.

Z kolei układ Dyn pozwala odizolować stronę średniego napięcia od zakłóceń generowanych przez ładowarki, zatrzymując w deltowej pętli prądy harmoniczne, które nie powinny przenikać w górę sieci.

Można więc powiedzieć, że w epoce elektromobilności transformator staje się pierwszym i najważniejszym filtrem jakości energii. W 2026 roku wybór między Yzn a Dyn nie będzie już kwestią lokalnych przyzwyczajeń czy kosztów inwestycyjnych. Stanie się warunkiem koniecznym, aby stacje szybkiego ładowania działały bez przerw, a operatorzy sieci uniknęli lawiny skarg i awarii.

To właśnie stabilny neutralny i zdolność do tłumienia harmonicznych przesądzą o tym, czy rozwój elektromobilności pójdzie w parze ze stabilnością sieci, czy stanie się źródłem nieustannej walki z jakością zasilania.

Przyszłość należy do rozwiązań elastycznych

Już dziś pojawiają się na rynku transformatory hybrydowe, wielouzwojeniowe, które łączą w jednym kadłubie deltę, gwiazdę i zigzag.

Dzięki temu jeden transformator potrafi jednocześnie:

• zapewnić neutralny dla odbiorców,

• zamknąć harmoniczne trzeciego rzędu wewnątrz uzwojeń,

• zsynchronizować się z siecią SN zgodnie z wymaganiami OSD,

• stabilizować pracę falowników i stacji ładowania EV.

  Zapytaj o rowiązania szyte na miarę.

To nie jest już teoria, w 2025 roku pierwsze farmy PV w Niemczech i Hiszpanii testują wielouzwojeniowe jednostki, które pozwalają na lepszą współpracę mikrogridów z siecią. Podobne projekty rozwijają się w Polsce i Czechach, gdzie OSD przygotowują się do rosnącej liczby ładowarek EV w mniejszych miastach.

Widać więc jasno, że w 2026 roku pytanie o połączenia uzwojeń nie będzie tylko akademicką dyskusją o normach. To będzie realny czynnik decydujący o bezpieczeństwie i jakości pracy sieci niskiego napięcia. Stabilny neutralny i tłumienie harmonicznych to nie dodatki, lecz absolutna konieczność w epoce, w której każdy dach i podwórko staje się mini-elektrownią, a każde centrum handlowe – hubem elektromobilności.

To, co jeszcze kilka lat temu wydawało się teoretycznym zagadnieniem z książki o transformatorach, w latach 2025–2026 staje się codziennością inżynierów, projektantów i operatorów.

A transformatory z „inteligentnymi” połączeniami - Yzn, Dyn z zigzagiem czy hybrydowe - będą filarem zielonej transformacji i fundamentem stabilnej energetyki przyszłości.

Co możemy dla Ciebie zrobić

W Energeks patrzymy na temat połączeń uzwojeń w transformatorach równie prosto, jak na integrację PV czy magazynów energii. Naszym zadaniem nie jest jedynie dostarczenie sprzętu, ale zapewnienie, że energia, którą wytwarzasz i zużywasz, pracuje dla Ciebie w najbardziej efektywny sposób.

Dlatego stawiamy na transformatory olejowe i żywiczne zgodne ze standardem Tier 2 Ecodesign, praktycznie bezstratne i zoptymalizowane pod kątem harmonicznych. Każdy kilowat ma dziś znaczenie, a w Twoim zakładzie liczą się realne efekty, nie deklaracje na papierze.

Sprawdź nasz sklep z jednostkami dostępnymi od ręki, oraz zapoznaj się z pełną ofertą trafo od Energeks.

Jeśli jesteś inwestorem, projektantem czy zarządcą zakładu przemysłowego i chcesz:

• zwiększyć pewność zasilania w sieci zdominowanej przez PV i EV,

• ograniczyć skutki harmonicznych i niesymetrii obciążeń,

• wdrożyć technologie Tier 2 i rozwiązania zgodne z europejskimi standardami,

zapraszamy do współpracy. Wierzymy, że największe efekty osiąga się nie w pojedynkę, lecz w partnerstwie z klientami, projektantami, operatorami i dostawcami. Oferujemy kompleksowe doradztwo a także rozwiązania na życzenie klienta w tym dobór grupy połączeń.

Dziękujemy za Twój czas i uwagę poświęcone lekturze tego artykułu.

Jeżeli przyszłość transformatorów SN i integracja z nowoczesnymi źródłami energii to dla Ciebie temat bieżący, zachęcamy do kontaktu. Razem możemy stworzyć system, który nie tylko działa, ale pracuje bez strat, bez kompromisów, w duchu energetyki przyszłości.

Dołącz także do naszej społeczności na LinkedIn.

Źródła:

Networking modelling for harmonic studies” – Technical Brochure CIGRÉ

Renewables 2024 – Analysis – IEA

Global Energy Storage Market Records Biggest Jump Yet – BloombergNEF
