Osłona izolacyjna OZNN
na zacisk nN · M12 / M20 / M30

Elastyczna osłona ze specjalnej gumy trudnopalnej, zakładana na zacisk TOC na przepuście nN transformatora. Zakrywa metal zacisku i wejście przewodów – chroni przed przypadkowym dotknięciem, zwarciami powodowanymi przez ptaki i gryzonie oraz przed zabrudzeniem styku. Trzy rozmiary, dopasowane do zacisków M12, M20 i M30.

M12 · M20 · M303 rozmiary
TOC-1 · TOC-2 · MKpasuje do zacisków
guma trudnopalnamateriał

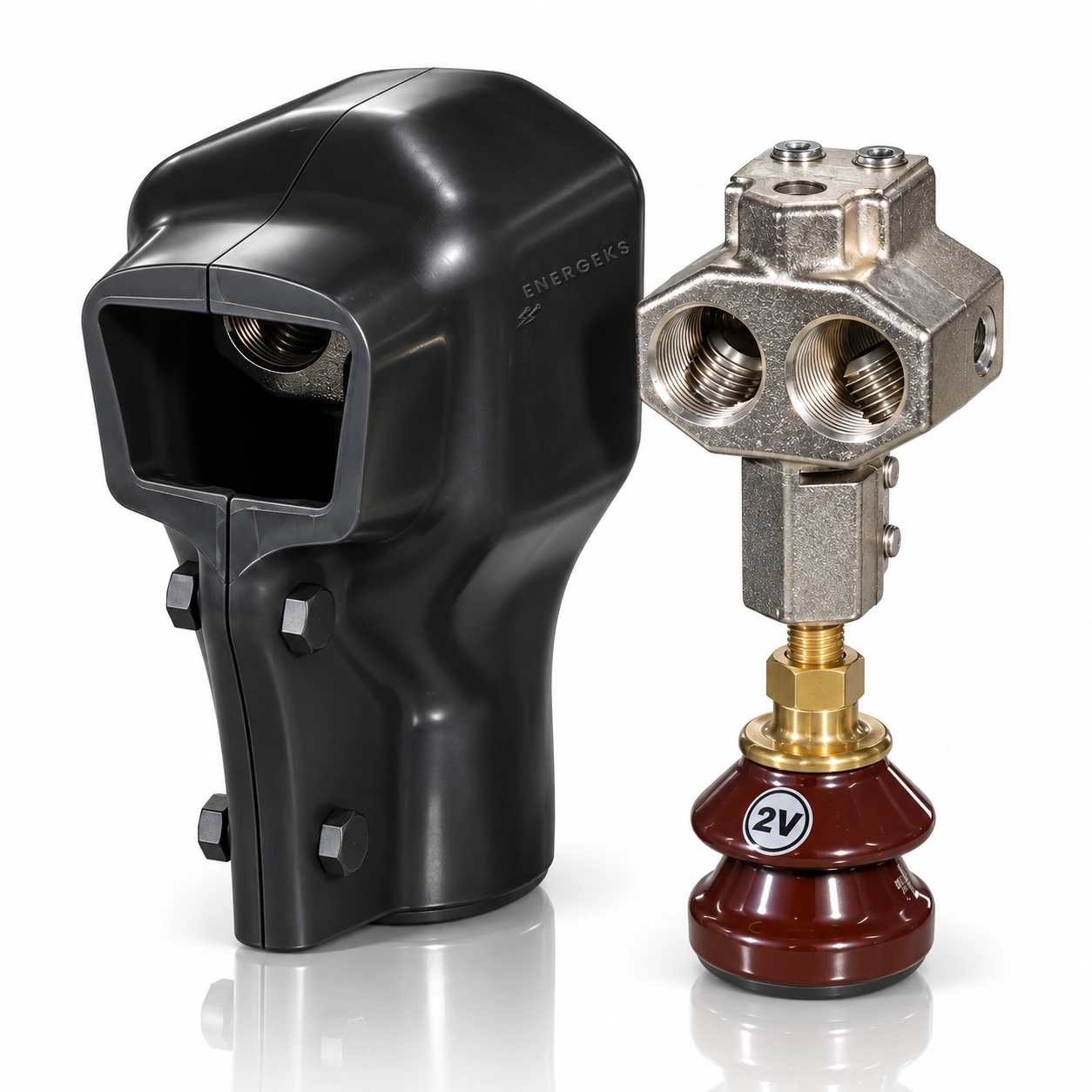

Osłona izolacyjna OZNN Energeks na zacisk transformatorowy – widok z przodu
Po co osłona na zacisk

Trzy problemy, których nie będzie

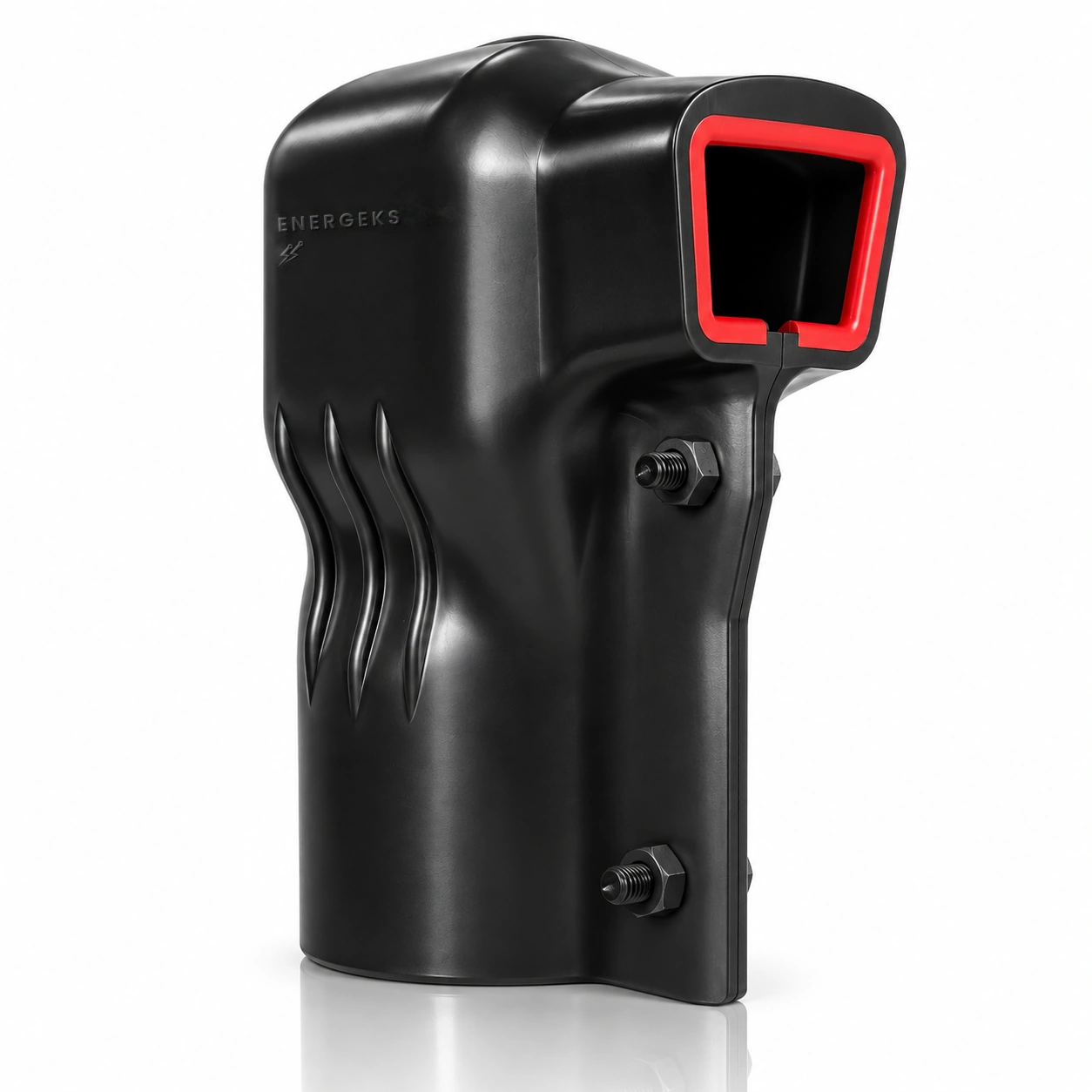

Osłona OZNN – otwór na przewody obramowany na czerwono

Ptaki i gryzonie

Odsłonięty mosiądz zacisku to najczęstsze miejsce zwarcia na stacji – ptak siadający na przepustach, kuna na pokrywie. Osłona zamyka metal w gumie, zostaje tylko wyprowadzenie przewodów.

Osłona OZNN – widok z boku, spięcie boczne

Przypadkowy dotyk

Zacisk nN pod napięciem jest na wysokości ręki. Osłona izolacyjna ogranicza ryzyko dotknięcia części czynnej przy pracach na stacji i przy transformatorze w obudowie.

Osłona OZNN – widok z tyłu

Ogień i pogoda

Specjalna guma trudnopalna – nie podtrzymuje palenia. Materiał przeznaczony do pracy na zewnątrz, na pokrywie transformatora, przez cały rok.

Rozmiary i dobór

Osłona w rozmiarze zacisku

OsłonaGwint zaciskuPasuje do zaciskówMoc transformatora
OZNN M12M12TOC-1 DP 5100 / 5100NTOC-2 DP 6100 / 6100NMK 1 DP 7100≤ 160 kVA
OZNN M20M20TOC-1 DP 5200 / 5200NTOC-2 DP 6200 / 6200NMK 1 DP 7200250 / 400 kVA
OZNN M30M30TOC-1 DP 5300 / 5300NTOC-2 DP 6300 / 6300NMK 1 DP 7300630 kVA
M12MarkoEco2 do 160 kVA
M20MarkoEco2 250 i 400 kVA
M30MarkoEco2 630 kVA

Komplet na transformator: 4 szt. (3 fazy + N). Rozmiar osłony = gwint zacisku, a gwint = sworzeń przepustu nN transformatora. Zamawiając zaciski z osłonami, podaj tylko moc transformatora – dobierzemy resztę.

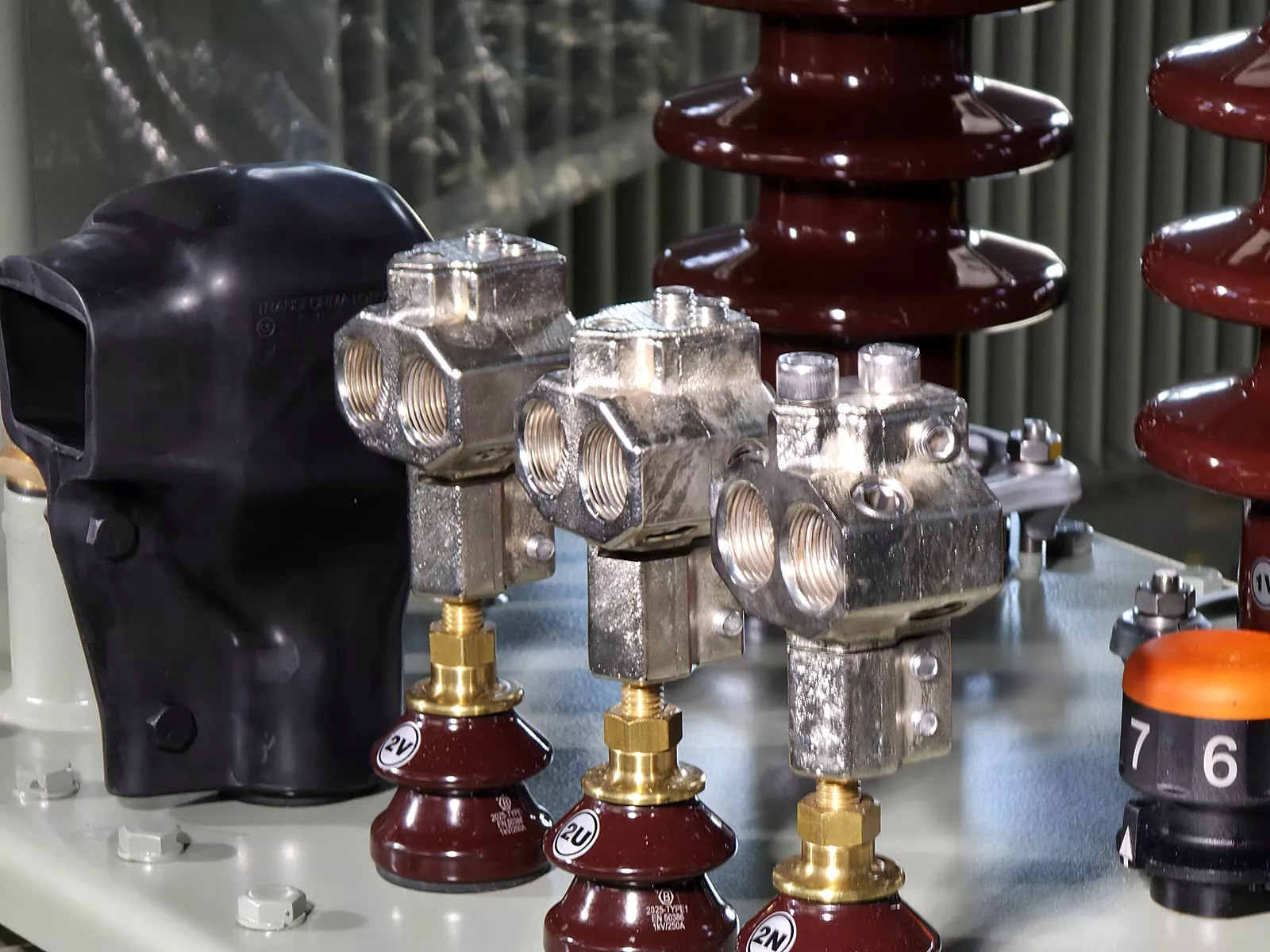

Zaciski TOC-1 na przepustach nN transformatora MarkoEco2 – miejsce montażu osłon OZNN
Zacisk + osłona = kompletOsłony zakładamy na zaciski TOC już przy montażu na transformatorze – transformator wyjeżdża z magazynu gotowy do podłączenia.
Z każdej strony

Osłona OZNN z bliska

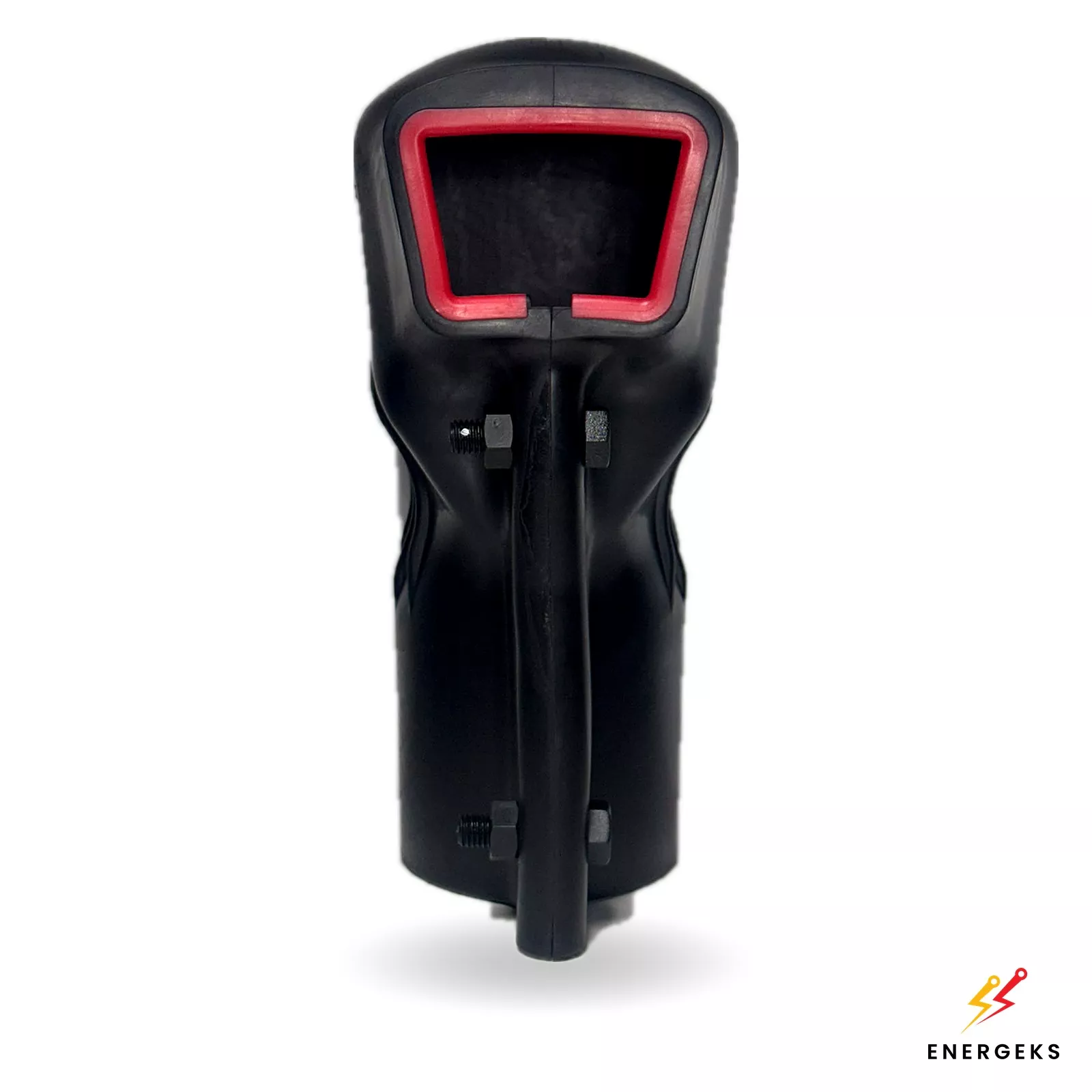

Osłona OZNN – przód, okno na przewody z czerwonym obrzeżem
Przód – okno na przewody, czerwone obrzeże

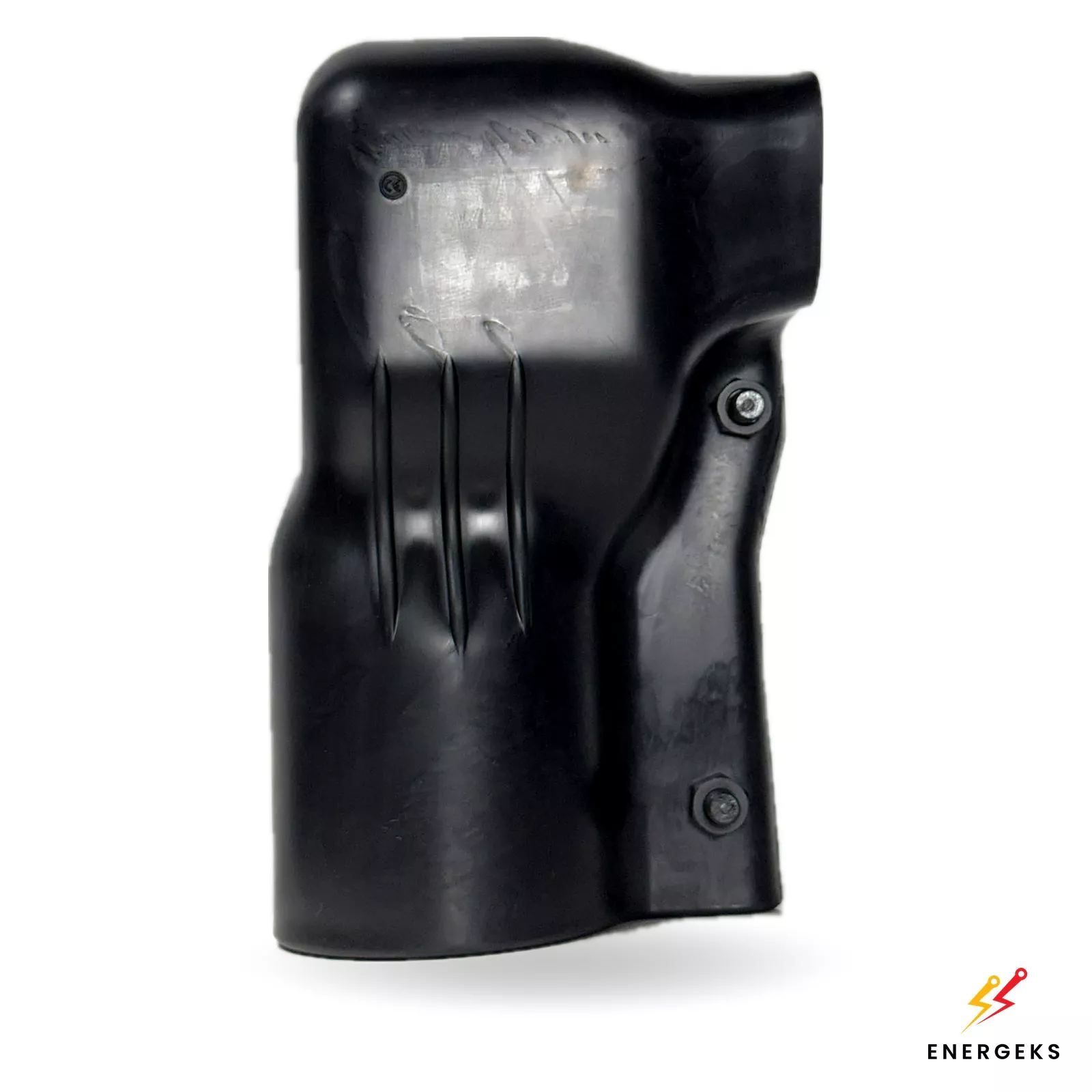

Osłona OZNN – bok, spięcie dwóch połówek
Bok – dwie połówki spinane z boku

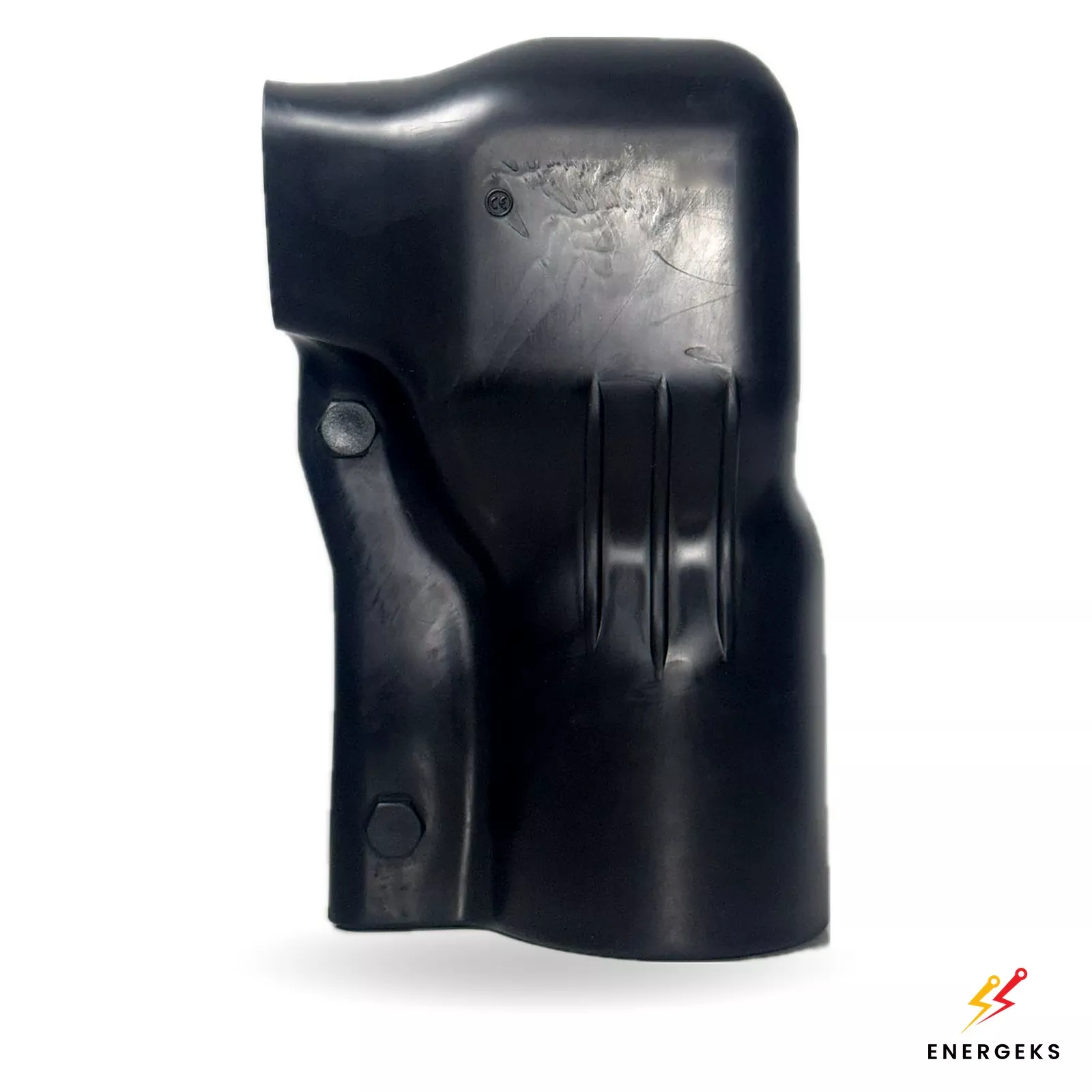

Osłona OZNN – drugi bok
Drugi bok – kanał na przewód

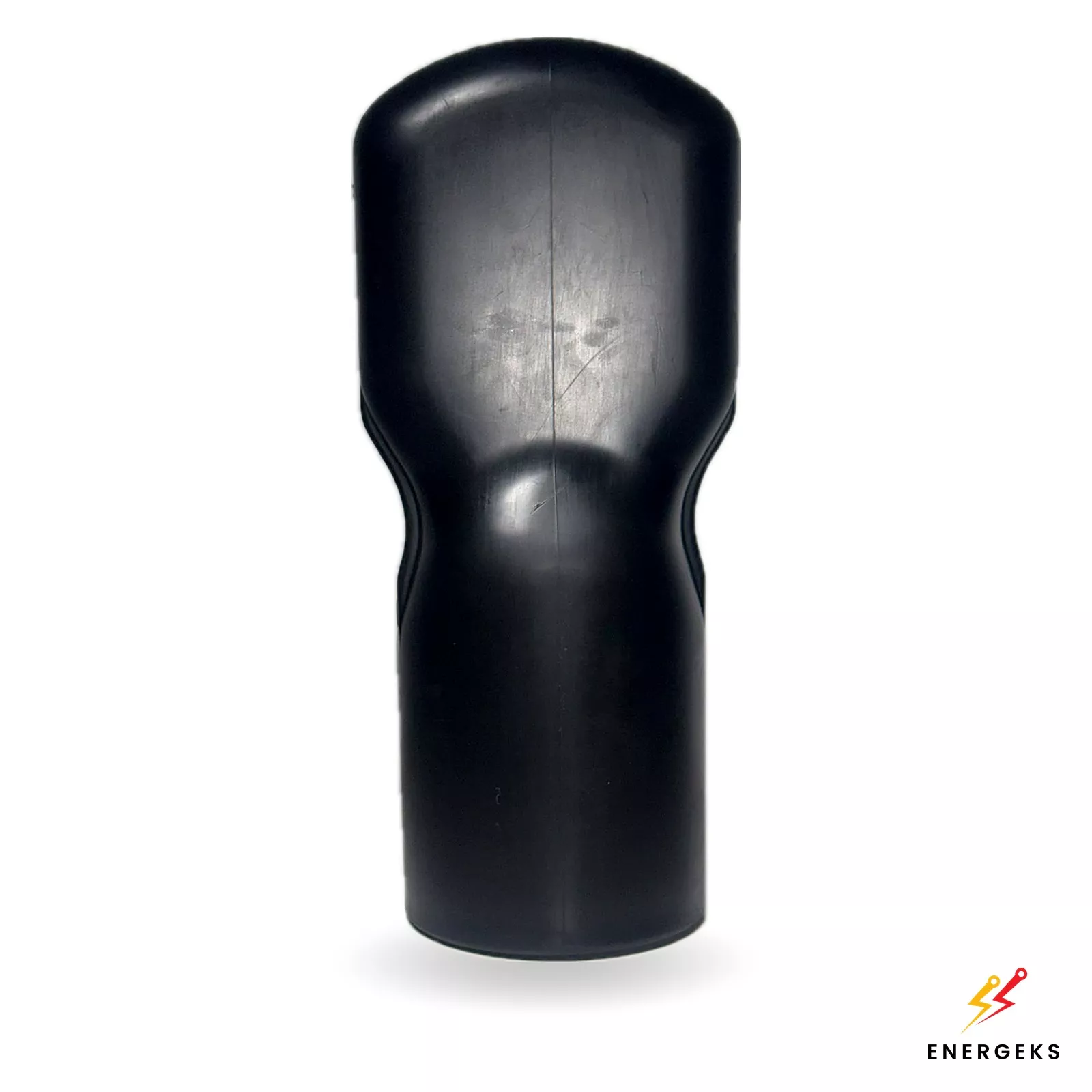

Osłona OZNN – tył, gładka powierzchnia
Tył – zamknięta gładka powierzchnia
Do kompletu

Zaciski, na które pasuje

Zacisk TOC-1

Zacisk TOC-1

Poziomy, z odsadzoną stopką – nasz standard do MarkoEco2.

Zacisk TOC-2

Zacisk TOC-2

Kompaktowy, na gęsto ustawione przepusty – ta sama przyłączalność.

Osłona OZNN

Osłona OZNN

Zamawiana osobno lub w komplecie z zaciskami i transformatorem.

Dlaczego Energeks

Osłona od producenta transformatora

Transformator + osprzęt

Zaciski i osłony dobieramy do MarkoEco2 z naszej oferty; pasują do każdego przepustu nN M12–M30.

Guma trudnopalna

Specjalna mieszanka, która nie podtrzymuje palenia – do pracy na zewnątrz, na pokrywie transformatora.

Bezpieczna stacja

Zakryty zacisk to mniej zwarć od ptaków i gryzoni i mniejsze ryzyko dotknięcia części czynnych.

Od ręki z Polski

Zaciski i osłony wysyłamy z magazynu – osobno lub w komplecie z transformatorem.

Potrzebujesz kompletu do transformatora?Podaj moc i typ przepustów – wycenę wysyłamy tego samego dnia.
