Zacisk transformatorowy TOC-2 – kompaktowy, M12 / M20 / M30
Dwa zaciski, ta sama przyłączalność
TOC-1
- Korpus z odsadzoną stopką – dwie śruby blokujące na stopce, pod głowicą
- Wyższe ustawienie gniazd nad pokrywą – wygodny dostęp przy grubych przewodach
- Nasz standard do MarkoEco2 i TeoEco2

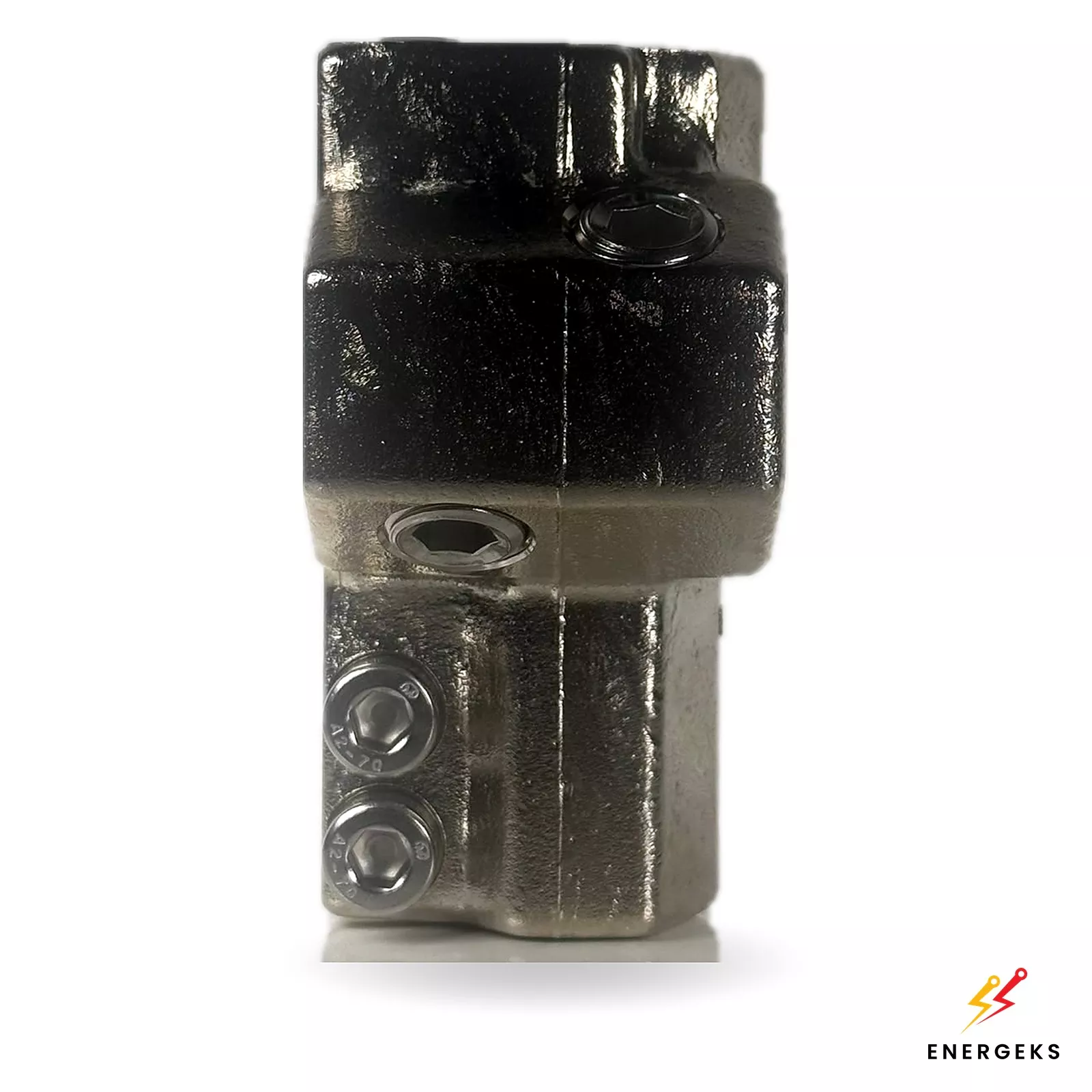

TOC-2
- Zwarta bryła – gniazda w głowicy, rozcięty trzpień, śruby blokujące z boku
- Mniejszy obrys na pokrywie – gdy przepusty nN stoją gęsto lub jest osłona
- Ten sam gwint M12/M20/M30 i te same przekroje przewodów
Oba zaciski są odkuwkami z mosiądzu ocynowanego, ze śrubami mocującymi ze stali nierdzewnej i pasują do osłony OZNN. Jeśli nie wiesz, który wybrać – podaj typ transformatora, doradzimy.
Który TOC-2 do Twojego transformatora
| Nr katalogowy | Wersja | Gwint sworznia | I max | Moc transformatora |
|---|---|---|---|---|
| DP 6100 | TOC-2/U | M12 | 250 A | ≤ 160 kVA |
| DP 6200 | TOC-2/U | M20 | 630 A | 250 / 400 kVA |
| DP 6300 | TOC-2/U | M30 | 1000 A | 630 kVA |
| DP 6100N | TOC-2/N z uziemieniem | M12 | 250 A | ≤ 160 kVA |
| DP 6200N | TOC-2/N z uziemieniem | M20 | 630 A | 250 / 400 kVA |
| DP 6300N | TOC-2/N z uziemieniem | M30 | 1000 A | 630 kVA |
Komplet na transformator: 4 szt. – 3 × wersja /U na fazy, 1 × wersja /N na przewód neutralny (dwa sworznie do podłączenia uziemienia lub N). Masa ok. 1,0 kg/szt. Karty katalogowe 7-65/15 (TOC-2/U) i 8-65/15 (TOC-2/N).
TOC-2/U i TOC-2/N
Do kompletu

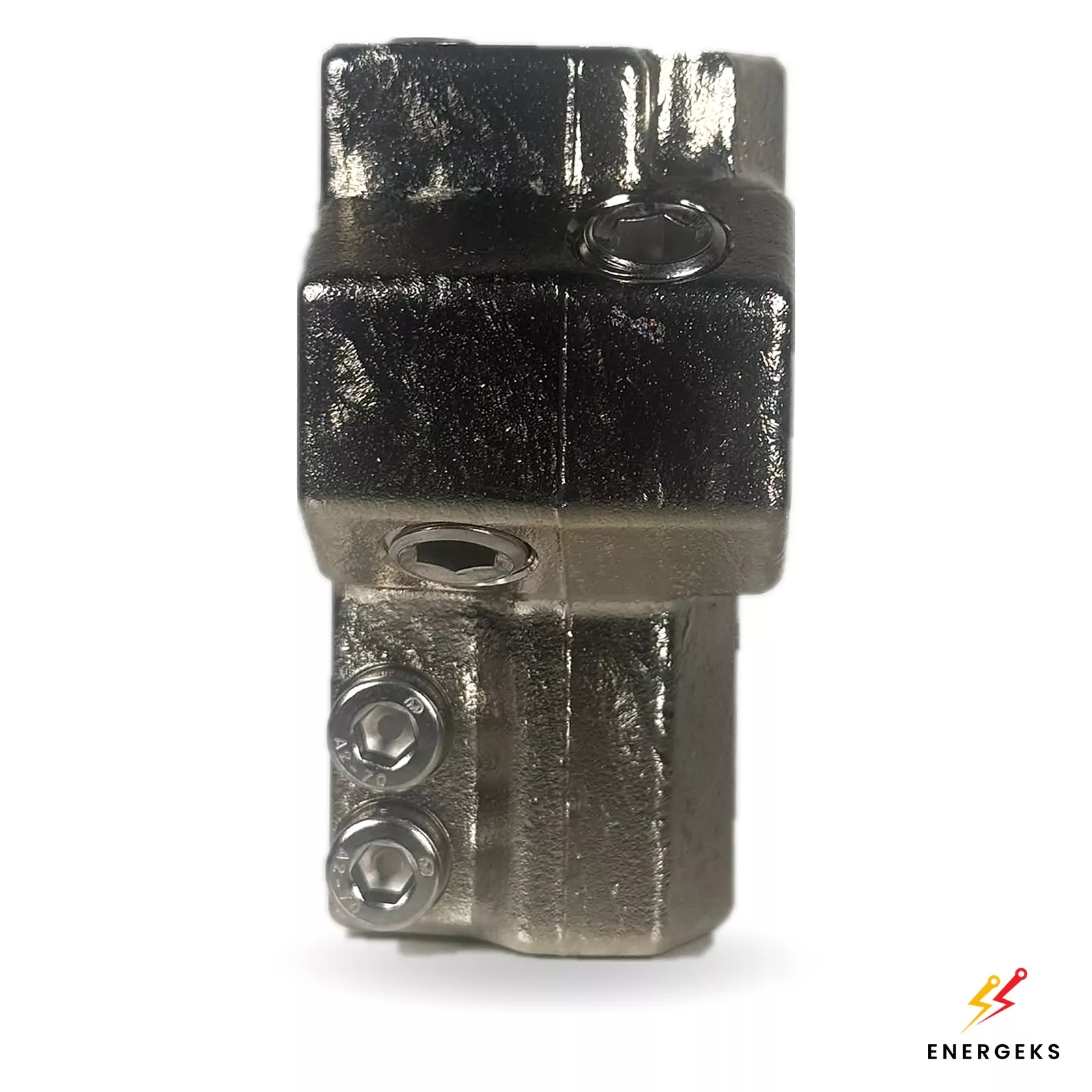

TOC-2/U
Wersja fazowa: 2 gniazda główne + 2 pomocnicze w zwartej głowicy.

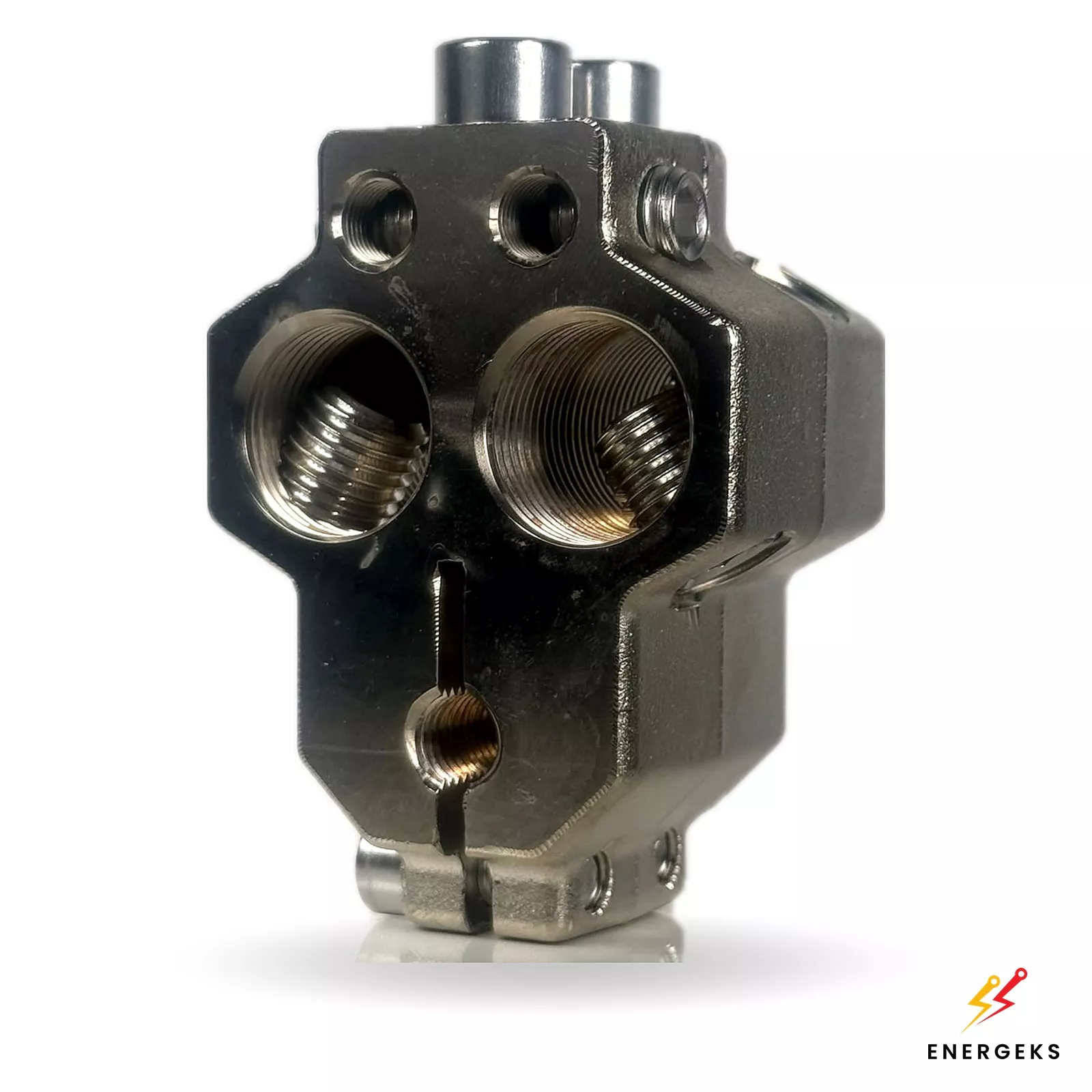

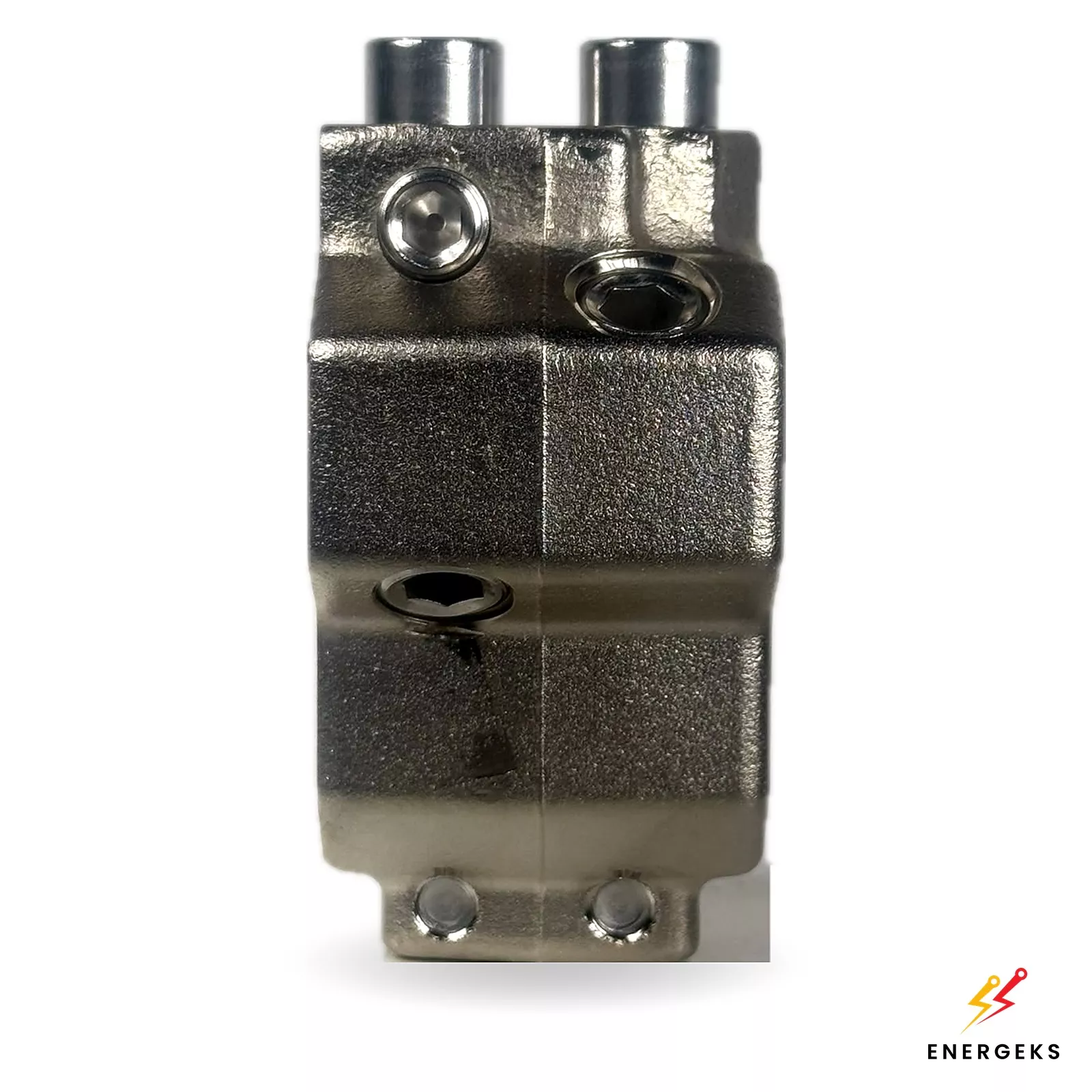

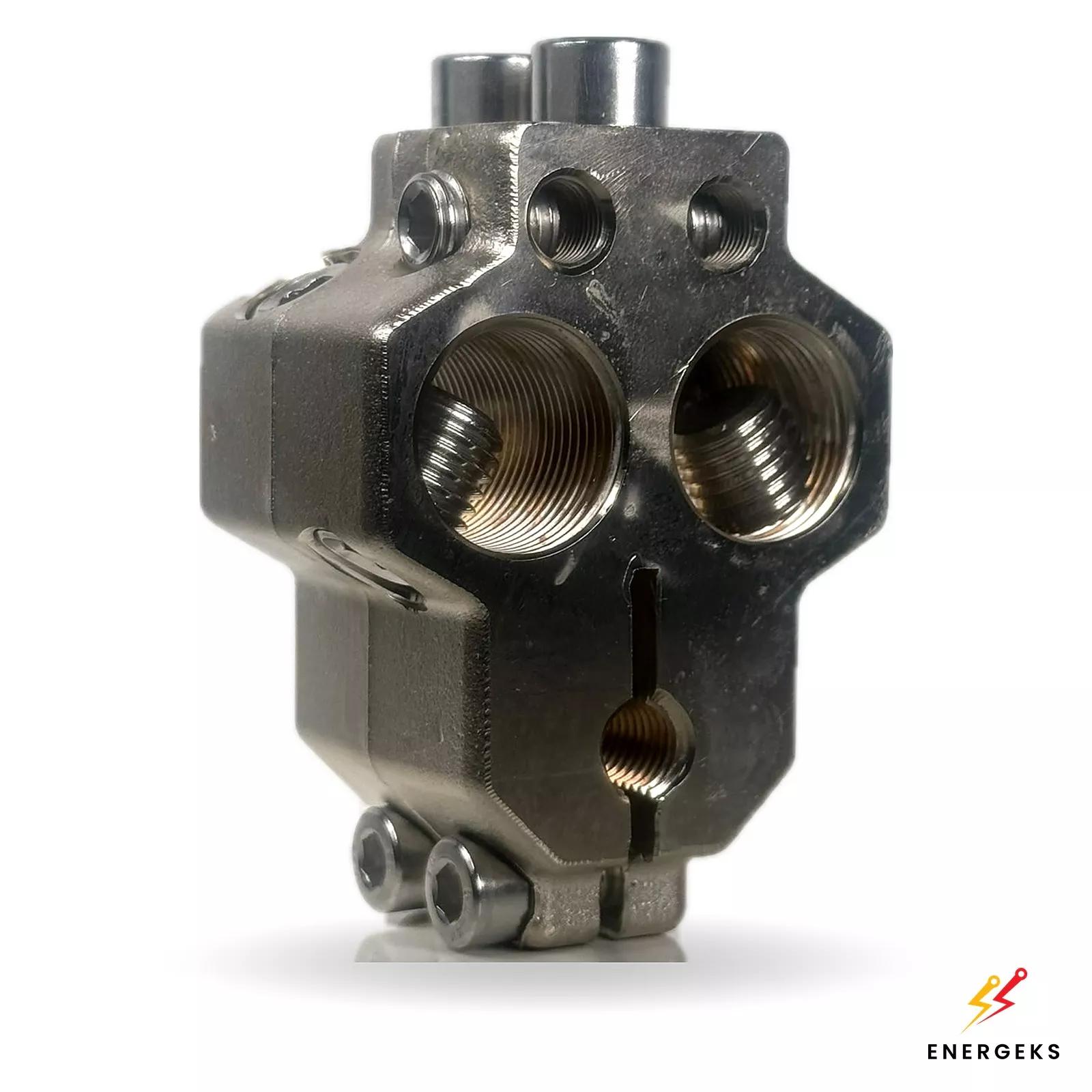

TOC-2/N
Wersja z dwoma sworzniami na przewód neutralny lub uziemiający.

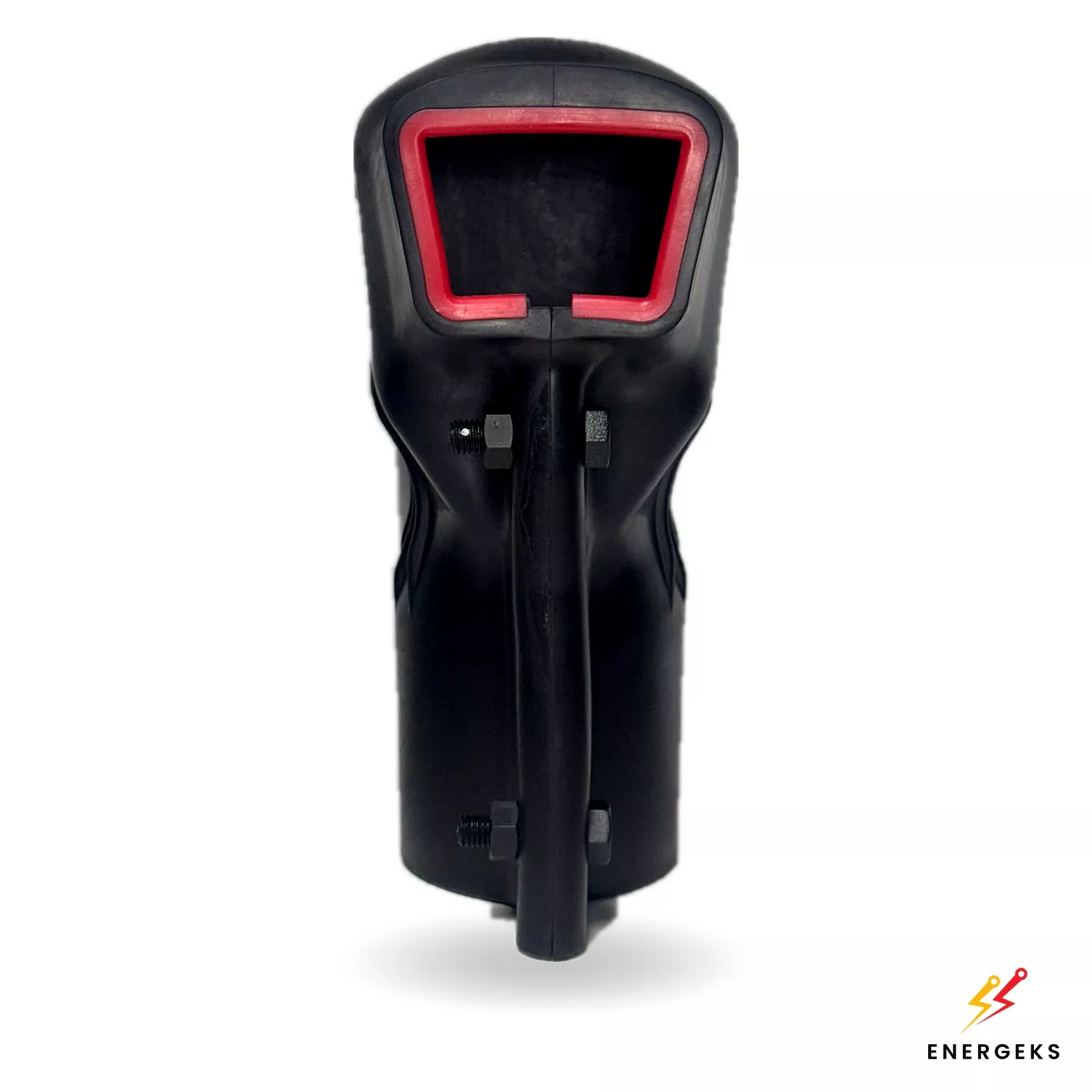

Osłona OZNN
Izolacyjna osłona na zacisk – ochrona przed dotykiem, ptakami i gryzoniami.
Zacisk od producenta transformatora
Transformator + osprzęt
Dobieramy zaciski do MarkoEco2 i TeoEco2 z naszej oferty; pasują do każdego przepustu nN M12–M30.
Odkuwka, nie odlew
Mosiądz kuty i ocynowany, śruby A2. Zgodność z PN-EN 60947-7-1.
Bezpieczna stacja
Osłona OZNN zakładana na zacisk – koniec ze zwarciami od ptaków.
Od ręki z Polski
Zaciski i osłony wysyłamy z magazynu – osobno lub w komplecie z transformatorem.
