Zacisk transformatorowy TOC-1 – poziomy, M12 / M20 / M30
Zacisk TOC-1 od 299 zł netto (367,77 zł brutto) · komplet 4 szt. 1136,20 zł · komplet z osłonami OZNN 1383,20 zł netto. Gwint i zestaw wybierasz w sklepie, faktura VAT.
Zgodność potwierdzona certyfikatem
Zaciski TOC-1 M12 w wersjach /U i /N, razem z osłoną izolacyjną OZNN, mają Certyfikat Zgodności nr Z/12/004/26. Wydało go SEP – Biuro Badawcze ds. Jakości, jednostka certyfikująca akredytowana przez PCA (nr AC 012), na podstawie badań wyrobu.
Trzy ruchy i zacisk siedzi
Nakręć na sworzeń
Gwint wewnętrzny M12/M20/M30 wchodzi bezpośrednio na sworzeń przepustu nN – bez adaptera i bez końcówek kablowych.

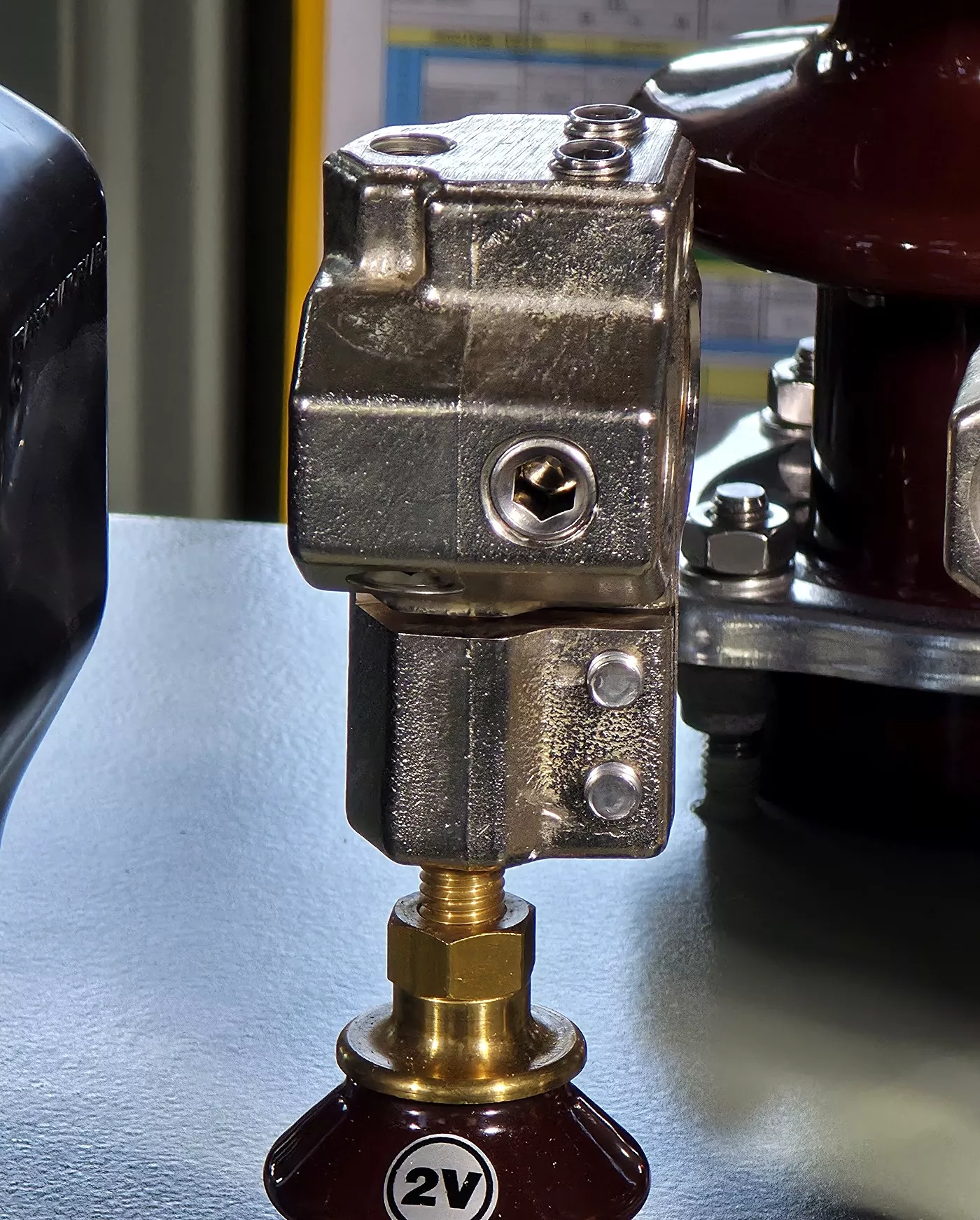

Zablokuj dwiema śrubami
Śruby ze stali nierdzewnej A2 zaciskają rozcięty korpus na sworzniu. Połączenie nie luzuje się od drgań i zmiennych obciążeń.
Włóż i dokręć przewody

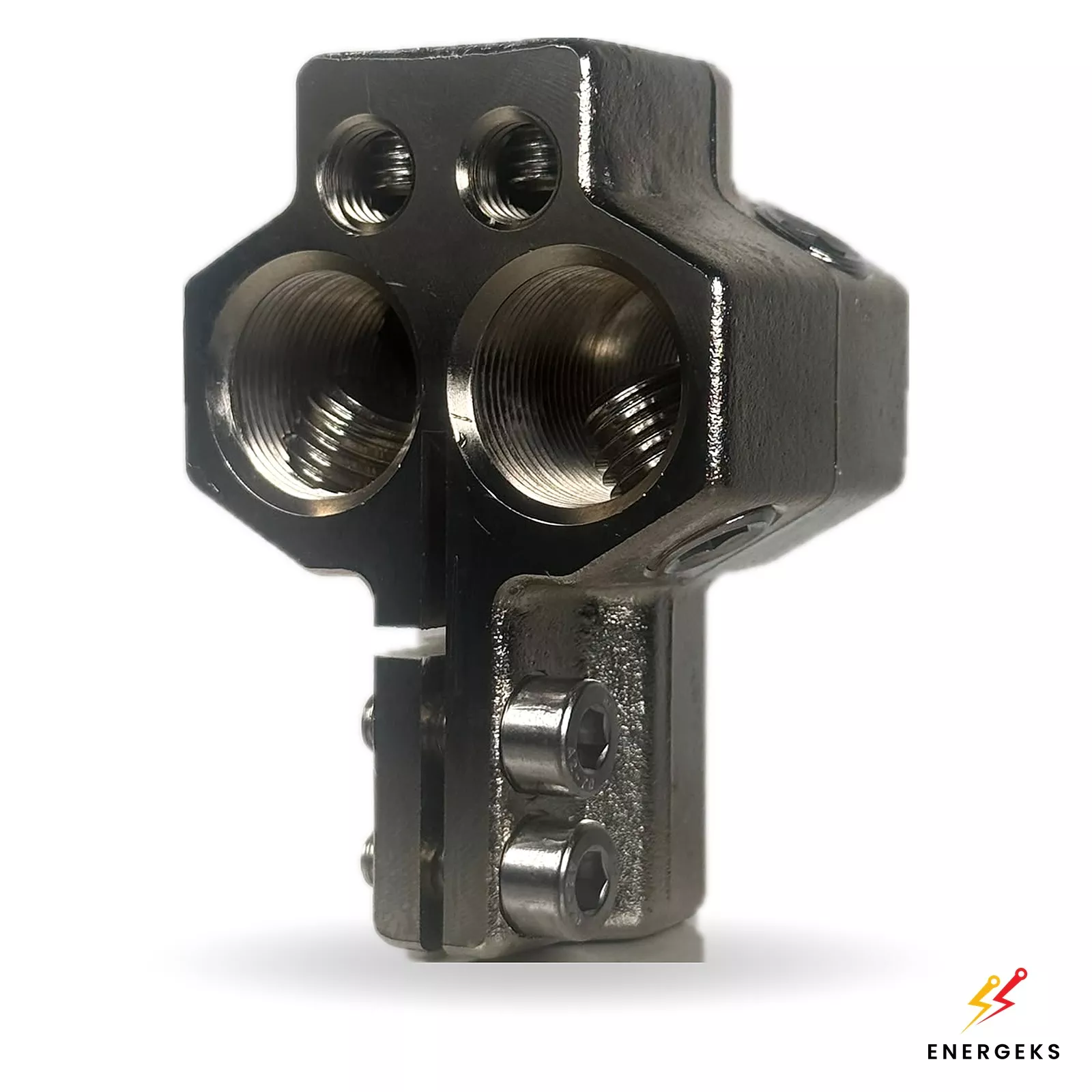

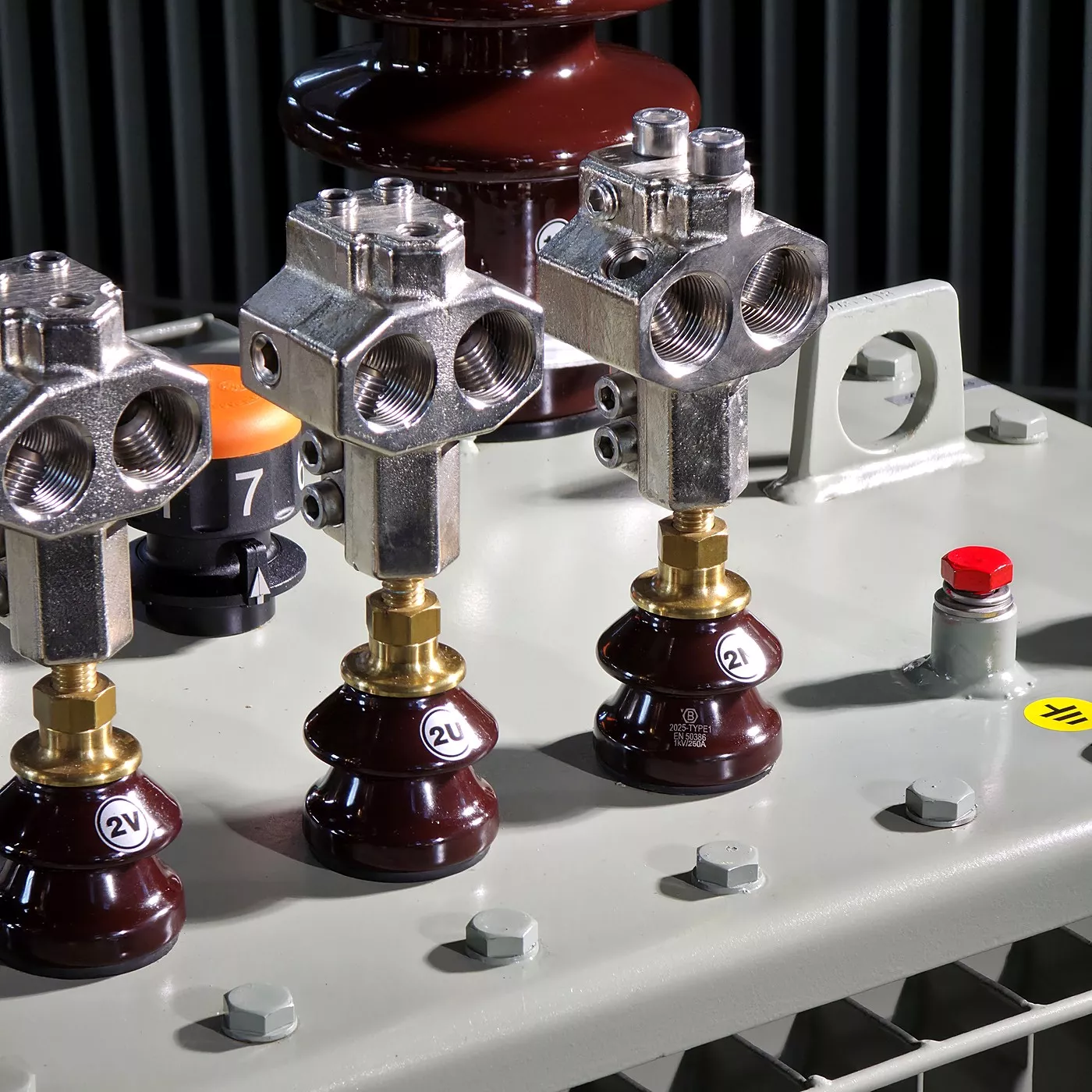

Dwa gniazda główne 95–300 mm² i dwa pomocnicze 2,5–50 mm² (pomiar, oświetlenie stacji, ogranicznik). Docisk mosiężnymi śrubami.
Który TOC-1 do Twojego transformatora
| Nr katalogowy | Wersja | Gwint sworznia | I max | Moc transformatora |
|---|---|---|---|---|
| DP 5100 | TOC-1/U | M12 | 250 A | ≤ 160 kVA |
| DP 5200 | TOC-1/U | M20 | 630 A | 250 / 400 kVA |
| DP 5300 | TOC-1/U | M30 | 1000 A | 630 kVA |
| DP 5100N | TOC-1/N z uziemieniem | M12 | 250 A | ≤ 160 kVA |
| DP 5200N | TOC-1/N z uziemieniem | M20 | 630 A | 250 / 400 kVA |
| DP 5300N | TOC-1/N z uziemieniem | M30 | 1000 A | 630 kVA |
Komplet na transformator: 4 szt. – 3 × wersja /U na fazy, 1 × wersja /N na przewód neutralny. Masa ok. 1,0 kg/szt. Gwint dobieramy wg sworznia przepustu nN – podaj moc lub typ transformatora, resztę zrobimy my. Jak dobrać zacisk – poradnik →
Do kompletu

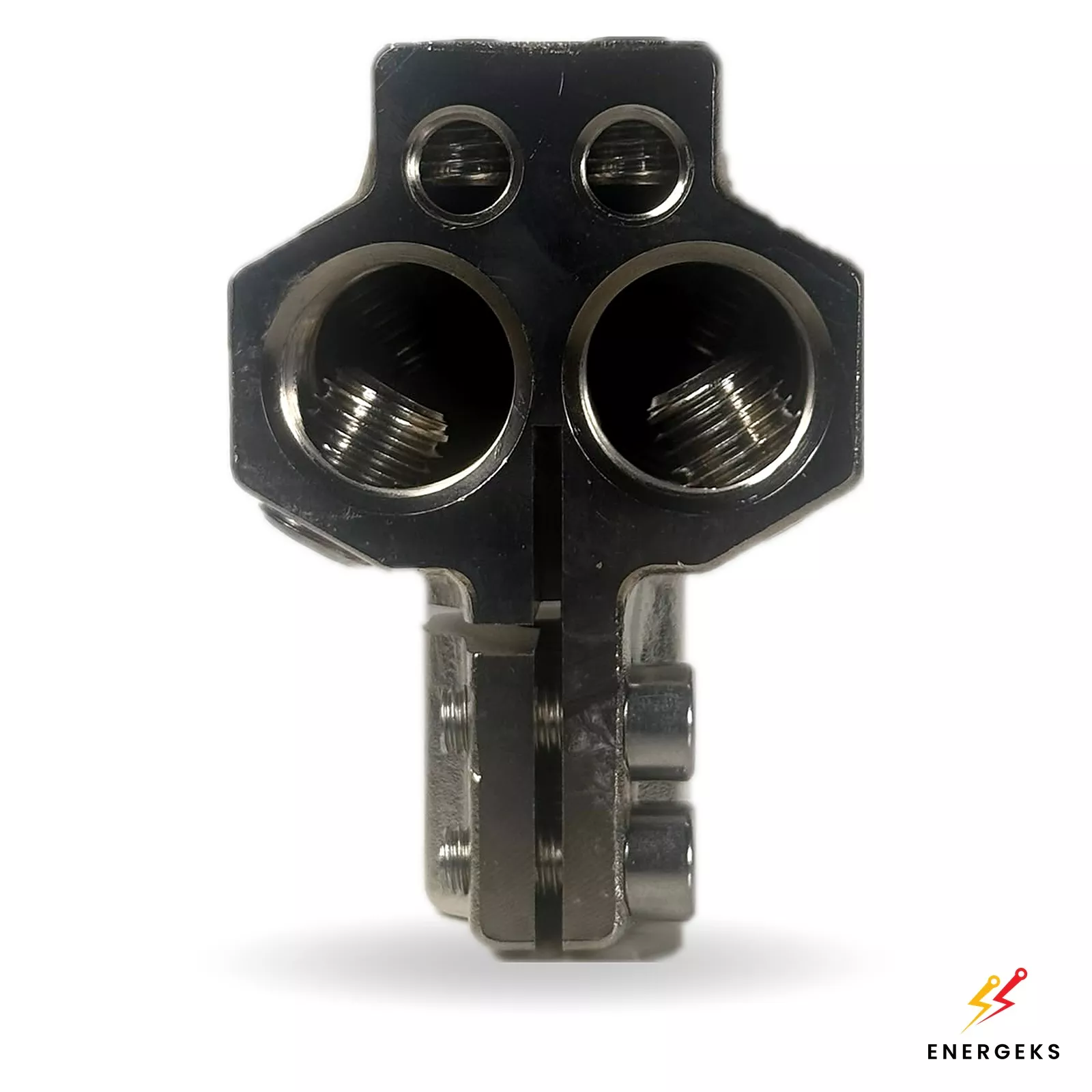

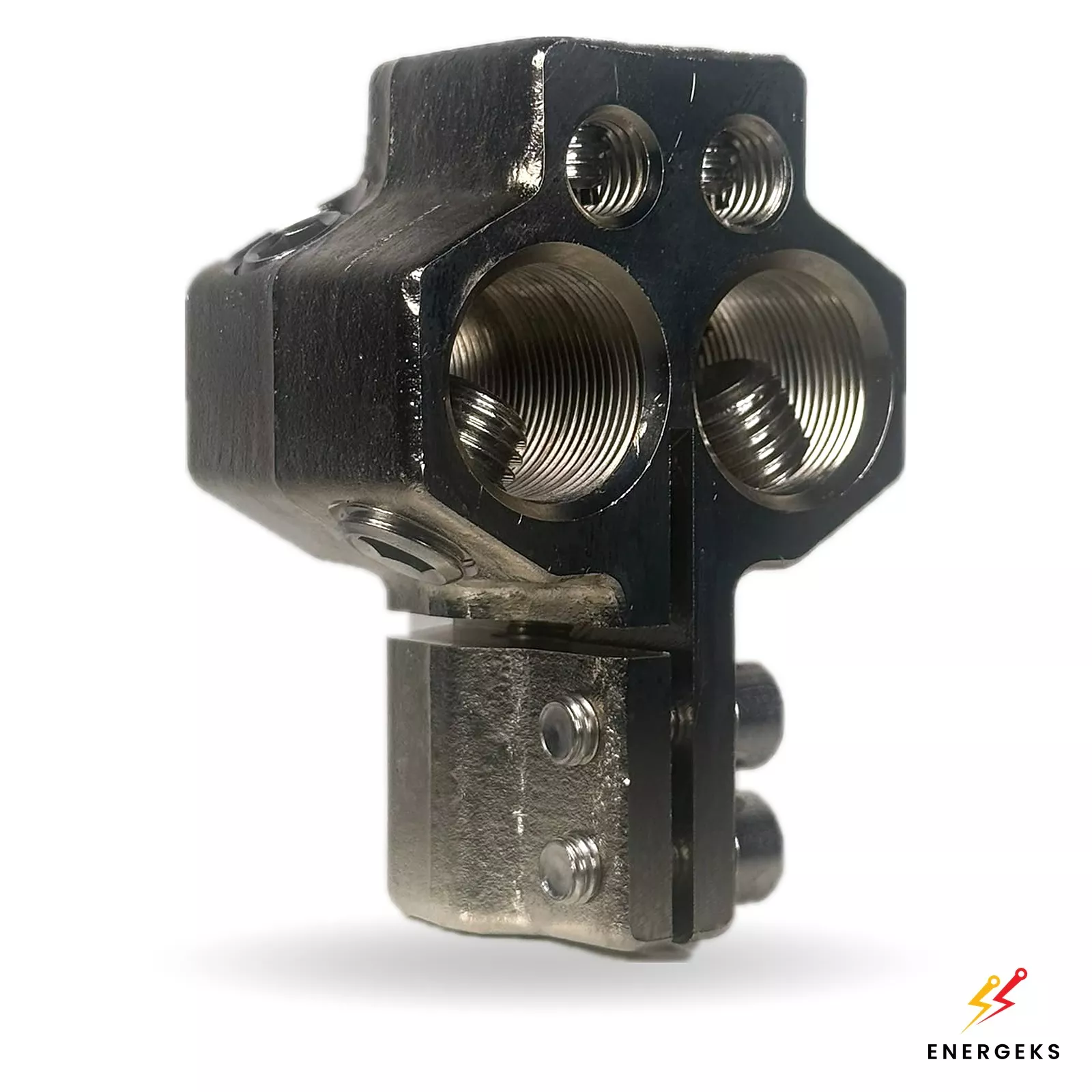

TOC-1/U
Wersja fazowa: odejście poziome, 2 gniazda główne + 2 pomocnicze.

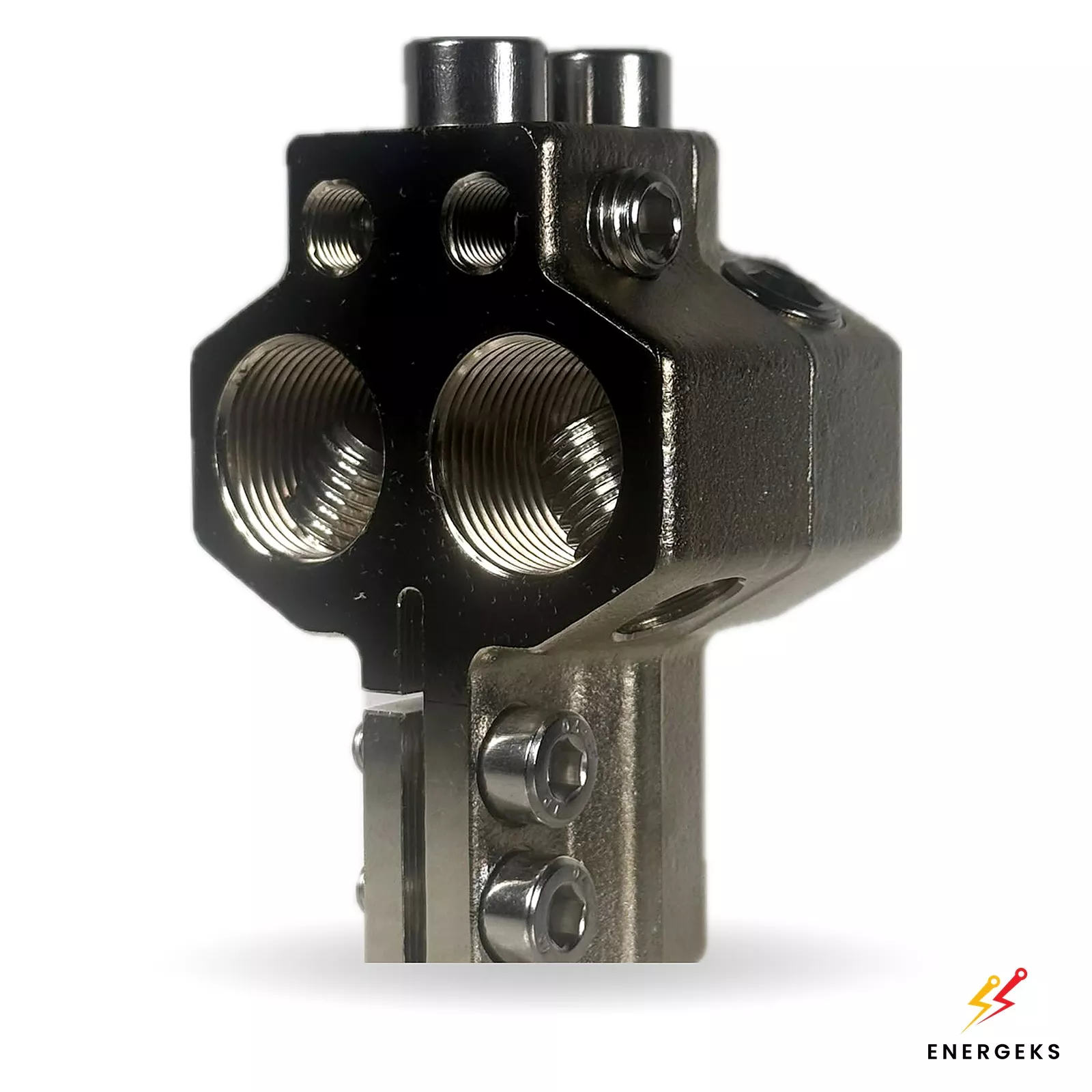

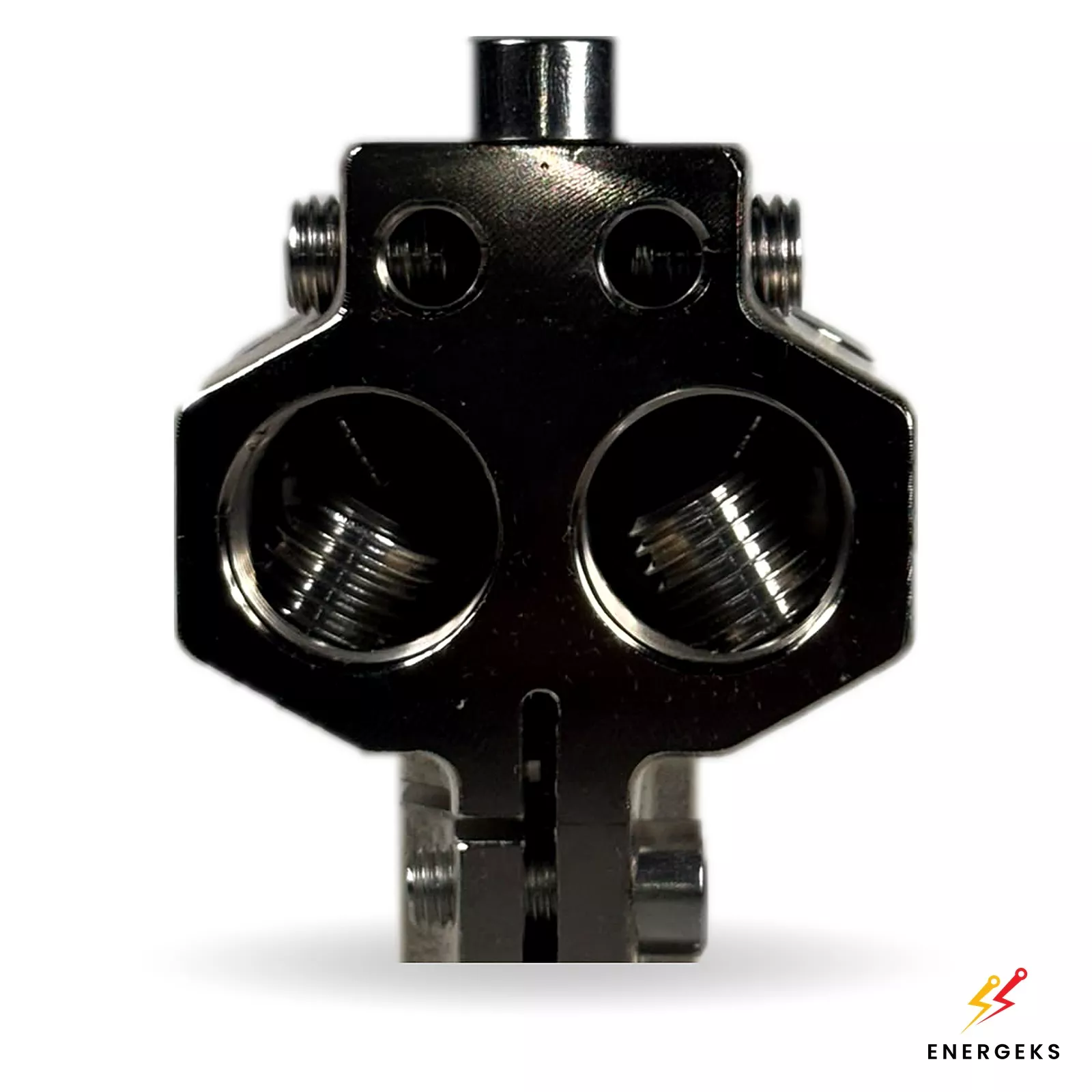

TOC-1/N

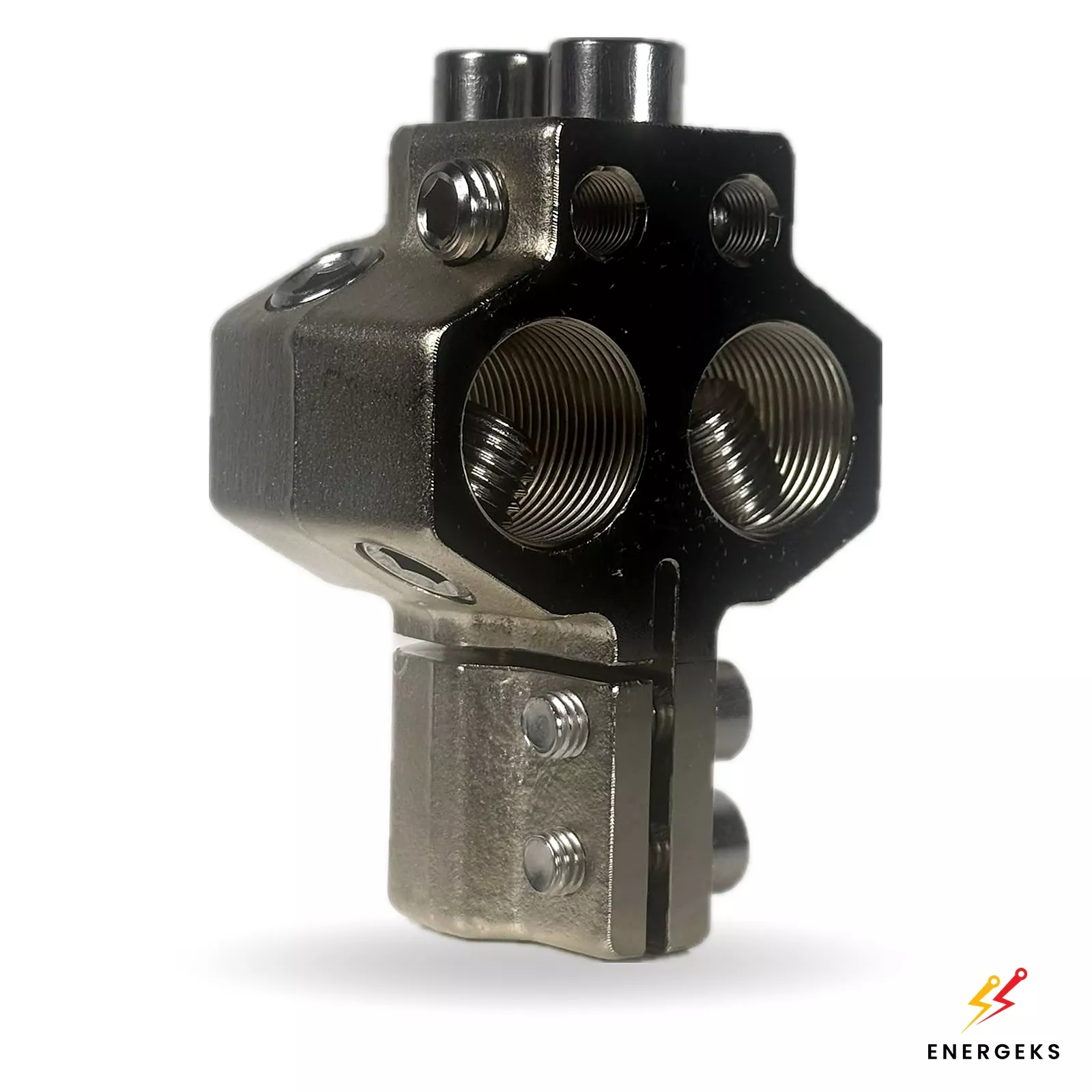

Wersja z dodatkowym sworzniem na przewód neutralny lub uziemiający.
Osłona OZNN
Izolacyjna osłona na zacisk – ochrona przed dotykiem, ptakami i gryzoniami.
Zacisk od producenta transformatora
Transformator + osprzęt
Dobieramy zaciski do MarkoEco2 z naszej oferty; pasują do każdego przepustu nN M12–M30.
Odkuwka, nie odlew
Mosiądz kuty i ocynowany, śruby A2. Zgodność z PN-EN 60947-7-1.
Bezpieczna stacja
Osłona OZNN zakładana na zacisk – koniec ze zwarciami od ptaków.
Od ręki z Polski
Zaciski i osłony wysyłamy z magazynu – osobno lub w komplecie z transformatorem.
