Transformator Olejowy MarkoEco2 400kVA 15.75kV / 420V

Dostępność: Dostępny w magazynie

Opis produktu

MarkoEco2 400 kVA 15,75/0,42 kV

Moc 400 kVA, napięcia 15,75/0,42 kV, grupa połączeń Dyn5.

EcoDesign Tier 2, klasa AkAAo, chłodzenie ONAN.

Kupisz od ręki za 45 200 zł netto albo na zamówienie, z terminem 16 tygodni, za 41 584 zł netto.

Transformator stacji kompaktowych, budowlanych i słupowych z pomiarem po stronie nN.

Zapytaj o produkt

Informacje Ogólne:
Dokumenty

Transformator stacji kompaktowych, budowlanych i słupowych z pomiarem po stronie nN. Prąd 577 A przy 400 V, napięcie zwarcia 4 %, masa 1 265 kg z olejem.

Wariant zakupuCena (bez VAT)
Od ręki:45 200 zł netto
Na zamówienie, 16 tygodni:41 584 zł netto

Cena od ręki jak w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.

Kadź hermetyczna, bez konserwatoraGwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa AkAAo

Ile płynie przy 400 kVA i czym to zabezpieczyć

577 A po stronie nN przy 400 V

Wielkość (jednostka)Przy 15,75/0,42 kVW sieci 15/0,4 kV
Prąd znamionowy SN (A)14,715,4
Prąd znamionowy nN (A)550577
Prąd zwarciowy na szynach nN Ik (kA)14,1
Prąd udarowy ip (kA)31
Wytrzymałość szyn nN Icw przez 1 s (kA)20

W stacji kontenerowej komora transformatora z misą olejową sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma rozłącznik z wkładkami HH 24 kV 31,5 A; wartość wkładki potwierdzamy tabelą producenta rozdzielnicy. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna. Aparat główny nN to rozłącznik 800 A, pomiar po stronie SN z przekładnikami 20/5 A.

Parametry z karty katalogowej

Parametr (jednostka)Wartość
Elektryczne
Moc znamionowa (kVA)400
Napięcie górne (kV)15,75
Napięcie dolne (kV)0,42
Grupa połączeńDyn5
Napięcie zwarcia uk (%)4
Regulacja napięcia po stronie SN (przełącznik zaczepów)±3 x 2,5 %, 7 położeń
Poziom izolacji GN Um / AC / LI (kV)17,5/38/95
Poziom izolacji DN Um / AC (kV)1,1/8
Straty, chłodzenie i hałas
Straty jałowe P0 (W)387
Straty obciążeniowe Pk przy 75 °C (W)3 250
ChłodzenieONAN
Przyrost temperatury oleju i uzwojeń (K)60 i 65
Poziom hałasuw ofercie dla wykonania
Mechaniczne
Kadźhermetyczna, bez konserwatora
Montażzewnętrzny albo wewnętrzny
Długość (mm)1 100
Szerokość (mm)850
Wysokość (mm)1 680
Rozstaw kół (mm)670
Masa całkowita (kg)1 265
Masa oleju (kg)258
Gwarancja60 miesięcy
Numer karty katalogowej118-2025-38

Izolatory, zaciski i przełącznik zaczepów

MarkoEco2, izolatory porcelanowe SN na pokrywie kadzi
Izolatory porcelanowe SN, poziom izolacji 17,5/38/95 kV
MarkoEco2, zaciski flagowe nN
Zaciski flagowe nN na izolatorach 2U, 2V, 2W, 2N
MarkoEco2, przełącznik zaczepów
Przełącznik zaczepów 7 położeń, ±3 x 2,5 %, przestawiany bez napięcia

Jak 400 kVA pracuje w stacji Energeks

Kreator stacji Energeks daje dla 400 kVA w sieci 15 kV konfigurację ENG-B400-15S-LLPT-08. Obudowa: KSWz 2,96 x 3,76 m z obsługą zewnętrzną, masa obudowy 24 t. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna; pomiar po stronie SN (20/5 A). Osprzęt transformatora w tej konfiguracji: zaciski nN Energeks TOC-1 M20 z osłonami OZNN M20. Dla samego transformatora zaciski TOC to opcja płatna, w standardzie są zaciski flagowe. Misa olejowa w komorze mieści cały olej transformatora, a dokumenty stacji (karta, OPZ, rysunki) pobierasz z kreatora bez rejestracji. Konfiguracja ENG-B400-15S-LLPT-08 w kreatorze stacji.

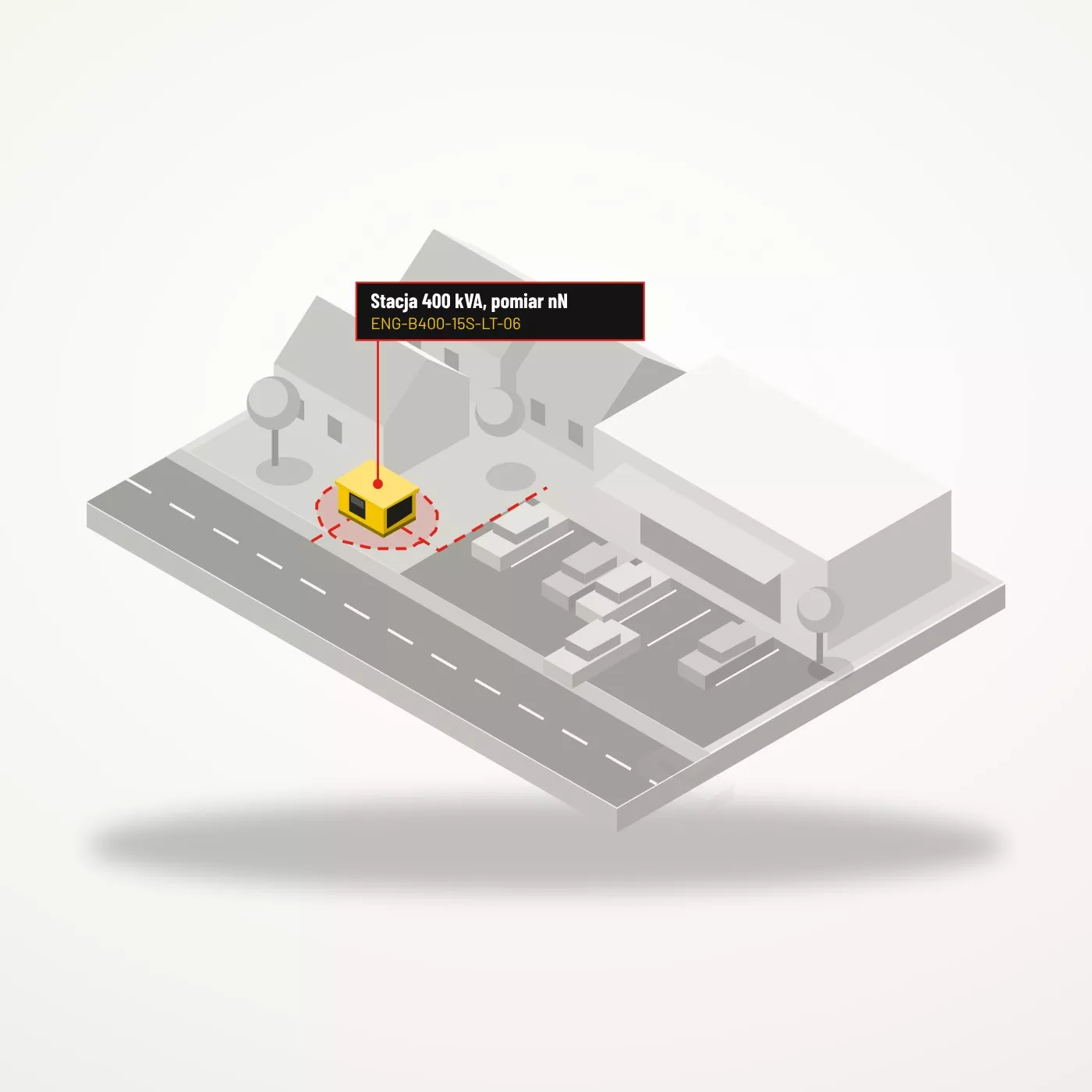

Makieta izometryczna stacji ENG-B400-15S-LT-06 ze sklepu Energeks
Gotowy zestaw ENG-B400-15S-LT-06 w energeks.shop: stacja kompaktowa 400 kVA z pomiarem nN, makieta ze sklepu.

Zestaw ENG-B400-15S-LT-06 w energeks.shop.

Koszt strat w eksploatacji

Straty roczne przy połowie obciążenia: 6 640 kWh, czyli 4 980 zł.

Karta 118-2025-38 podaje straty jałowe 387 W i obciążeniowe 3 250 W przy 75 °C. Tak wygląda ich roczny rachunek przy trzech obciążeniach.

Obciążenie (%)Energia strat (kWh/rok)Koszt strat (zł/rok)
304 5603 420
506 6404 980
7510 7038 027

Liczymy z karty: 387 W przez 8 760 h w roku i 3 250 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,38 % przy cos φ 0,9, transformator ma w okolicy 35 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.

O co pytają przy 400 kVA

Czy przy 400 kVA pomiar rozliczeniowy może być po stronie nN?

Tak u operatorów: Enea, Stoen; PGE, Energa wymaga pomiaru SN powyżej 160 kVA; Tauron według warunków przyłączenia. Przy pomiarze nN operator dolicza straty transformatora, a straty jałowe 387 W są w tym rachunku małe.

Jaki aparat główny nN przy 400 kVA?

Rozłącznik 800 A: prąd 577 A przy 400 V z zapasem 25 %. Szyny nN w stacji Energeks wytrzymują 20 kA przez 1 s przy prądzie zwarciowym 14,1 kA.

Jaki prąd zwarciowy wystąpi na szynach nN przy 400 kVA?

Przy sztywnej sieci SN i uk 4 % prąd zwarciowy na szynach nN wynosi 14,1 kA, prąd udarowy 31 kA (PN-EN 60909-0). Szyny nN w stacji Energeks mają Icw 20 kA przez 1 s.

W jakiej obudowie stacji Energeks zmieści się 400 kVA?

Kreator daje obudowę KSWz 2,96 x 3,76 m z obsługą zewnętrzną o masie 24 t, a z obsługą zewnętrzną w KSZ 2,90 x 2,10 m. Komora transformatora ma misę olejową i wentylację dobraną do strat 3 637 W przy pełnym obciążeniu.

Masa, koła i misa pod 400 kVA

Do przestawienia 1 265 kg służą 4 koła jezdne w rozstawie 670 mm, każde pod obciążeniem 3,1 kN. Stanowisko potrzebuje 0,94 m² pod rzut 1 100 x 850 mm plus dostęp do zacisków.

Pod transformatorem przewidujesz misę na cały olej: 258 kg, czyli 293 l przy gęstości 0,88 kg/dm³. W kartach misy liczymy z zapasem przy 0,80 kg/dm³, co daje 322 l. W stacjach Energeks misa jest w komorze transformatora i nie wymaga osobnego projektu.

O serii MarkoEco2

  • Informacje Ogólne:

    • Zakres mocy: 25 kVA do 4550 kVA

    • Napięcie wejściowe: 230 do 76 kV

    • Napięcie wyjściowe: 230 do 76 kV

    • Napięcie izolacji: Do 76 kV

    • Poziom Strat: AkAAo ( Tier 2 )

    • Zgodność ze standardami: EN 50588-1, EN 60076-1, Ecodesign EU 548-2014

    • Konstrukcja: Hermetycznie zamknięty z olejem zgodnym z IEC 60296, pokrywa przykręcona do zbiornika

    • Certyfikaty: Akredytacja ISO/IEC 17020:2012, typ C, Akredytacja ISO/IEC 17025:2018, LTC-TEST (pełne badanie typu, EN/PL). Pełen komplet dokumentów Oraz pełna Akredytacja

  • Szczegóły Konstrukcyjne: Rdzeń transformatora z blach zimnowalcowanych o niskiej stratności.

    • Rdzeń: Wykonany z laminowanej stali krzemowej z ziarnami ukierunkowanymi, minimalizującej straty i poziom hałasu. Chroniony przed korozją.Rdzeń transformatora z blach zimnowalcowanych o niskiej stratności.

    • Uzwojenia niskiego napięcia: Aluminium lub miedź izolowana żywicą epoksydową klasy F, zapewniająca wyjątkową wytrzymałość dielektryczną i mechaniczną.

    • Uzwojenia Średniego napięcia: Izolowany drut aluminiowy lub miedziany, wykorzystujący zaawansowaną technologię liniowego gradientu napięcia, zmniejszającą naprężenia i poprawiającą wydajność

    • Zalewanie żywicą: Ognioodporna żywica epoksydowa dla zwiększenia bezpieczeństwa i trwałości.

Ochrona i Monitorowanie:

  • Ochrona termiczna:

    • Czujniki PT100 do monitorowania temperatury w czasie rzeczywistym i alarmów

    • Termistory PTC do monitorowania temperatury przy stałym progu

  • Ochrona przepięciowa: Ograniczniki przepięć wysokiego napięcia do ochrony faza-ziemia

  • Podkładki antywibracyjne: Zapobiegają przenoszeniu drgań na otoczenie

Dodatkowe Funkcje:

  • Monitorowanie w czasie rzeczywistym: Cyfrowe termometry i zdalna łączność dla zwiększenia bezpieczeństwa i efektywności operacyjnej

  • Hermetyczna konstrukcja: Zapewnia minimalne wymagania konserwacyjne i wyjątkową trwałość

  • Bezpieczeństwo pożarowe: Natychmiastowe właściwości samogaśnięcia i brak halogenowanych produktów spalania

  • Ochrona środowiska: Zaprojektowane z użyciem materiałów przyjaznych dla środowiska, zapewniających niski wpływ na środowisko i zgodność z regulacjami EcoDesign EU 548-2014

Zastosowania:

  • Energia odnawialna

  • Przemysł

  • Sektor energetyki wiatrowej

  • Budynki o dużym natężeniu ruchu

  • Infrastruktura krytyczna

Wybierz transformatory olejowe MarkoEco2 od Energeks, aby zapewnić sobie niezrównaną niezawodność, efektywność i bezpieczeństwo we wszystkich swoich potrzebach związanych z dystrybucją energii.
