Transformator Olejowy MarkoEco2 630kVA 15.75kV / 420V
Dostępność: Dostępny w magazynie
Opis produktu
MarkoEco2 630 kVA 15,75/0,42 kV
Moc 630 kVA, napięcia 15,75/0,42 kV, grupa połączeń Dyn5.
EcoDesign Tier 2, klasa AkAAo, chłodzenie ONAN.
Kupisz od ręki za 55 200 zł netto albo na zamówienie, z terminem 16 tygodni, za 50 784 zł netto.
Transformator stacji odbiorczych w obudowie kompaktowej albo z korytarzem obsługi.
Transformator stacji odbiorczych w obudowie kompaktowej albo z korytarzem obsługi. Napięcie zwarcia 6 % ogranicza prąd zwarciowy na szynach nN do 15 kA przy 909 A prądu znamionowego.
| Wariant zakupu | Cena (bez VAT) |
|---|---|
| Od ręki: | 55 200 zł netto |
| Na zamówienie, 16 tygodni: | 50 784 zł netto |
Cena od ręki jak w sklepie energeks.shop, cena na zamówienie jest od niej o 8 % niższa; obie ceny bez VAT.
Kadź hermetyczna, bez konserwatoraGwarancja 60 miesięcyKarta prób, CE i DTR w zestawieEcoDesign Tier 2, klasa AkAAo
Parametry z karty katalogowej
| Parametr (jednostka) | Wartość |
|---|---|
| Elektryczne | |
| Moc znamionowa (kVA) | 630 |
| Napięcie górne (kV) | 15,75 |
| Napięcie dolne (kV) | 0,42 |
| Grupa połączeń | Dyn5 |
| Napięcie zwarcia uk (%) | 6 |
| Regulacja napięcia po stronie SN (przełącznik zaczepów) | ±3 x 2,5 %, 7 położeń |
| Poziom izolacji GN Um / AC / LI (kV) | 17,5/38/95 |
| Poziom izolacji DN Um / AC (kV) | 1,1/8 |
| Straty, chłodzenie i hałas | |
| Straty jałowe P0 (W) | 540 |
| Straty obciążeniowe Pk przy 75 °C (W) | 4 600 |
| Chłodzenie | ONAN |
| Przyrost temperatury oleju i uzwojeń (K) | 60 i 65 |
| Poziom hałasu | w ofercie dla wykonania |
| Mechaniczne | |
| Kadź | hermetyczna, bez konserwatora |
| Montaż | zewnętrzny albo wewnętrzny |
| Długość (mm) | 1 450 |
| Szerokość (mm) | 900 |
| Wysokość (mm) | 1 540 |
| Rozstaw kół (mm) | 660 |
| Masa całkowita (kg) | 1 800 |
| Masa oleju (kg) | 360 |
| Gwarancja | 60 miesięcy |
| Numer karty katalogowej | 118-2026-95 |
| Wydanie karty | 2026-09 |
Prądy, zwarcie i zabezpieczenia
15 kA prądu zwarciowego na szynach nN
| Wielkość (jednostka) | Przy 15,75/0,42 kV | W sieci 15/0,4 kV |
|---|---|---|
| Prąd znamionowy SN (A) | 23,1 | 24,2 |
| Prąd znamionowy nN (A) | 866 | 909 |
| Prąd zwarciowy na szynach nN Ik (kA) | 15 | |
| Prąd udarowy ip (kA) | 36 | |
| Wytrzymałość szyn nN Icw przez 1 s (kA) | 20 |
W stacji kontenerowej komora transformatora z misą olejową sąsiaduje z rozdzielnicą SN. Pole transformatorowe ma rozłącznik z wkładkami HH 24 kV 40 A; wartość wkładki potwierdzamy tabelą producenta rozdzielnicy. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna. Aparat główny nN to rozłącznik 1 250 A, pomiar po stronie SN z przekładnikami 25/5 A.
Stacja Energeks z tym transformatorem
Kreator stacji Energeks daje dla 630 kVA w sieci 15 kV konfigurację ENG-B630-15S-LLPT-08-K. Obudowa: KSW 2,55 x 4,60 m z korytarzem obsługi, masa obudowy 23,7 t. Rozdzielnica SN: L + L + P + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna; pomiar po stronie SN (25/5 A). Osprzęt transformatora w tej konfiguracji: zaciski nN Energeks TOC-1 M30 z osłonami OZNN M30. Dla samego transformatora zaciski TOC to opcja płatna, w standardzie są zaciski flagowe. Misa olejowa w komorze mieści cały olej transformatora, a dokumenty stacji (karta, OPZ, rysunki) pobierasz z kreatora bez rejestracji. Konfiguracja ENG-B630-15S-LLPT-08-K w kreatorze stacji.
Pytania klientów o tę moc
W jakiej obudowie stacji Energeks zmieści się 630 kVA?
Kreator daje obudowę KSW 2,55 x 4,60 m z korytarzem obsługi o masie 23,7 t, a z obsługą zewnętrzną w KSZ 2,90 x 2,10 m. Komora transformatora ma misę olejową i wentylację dobraną do strat 5 140 W przy pełnym obciążeniu.
Przy jakim obciążeniu 630 kVA pracuje najsprawniej?
W okolicy 34 %, gdy straty obciążeniowe zrównują się z jałowymi 540 W. Przy obciążeniu 50 % i cos φ 0,9 sprawność wynosi 99,41 %, przy pełnym 99,1 %.
Jak ustawia się przekładnię 630 kVA do napięcia sieci?

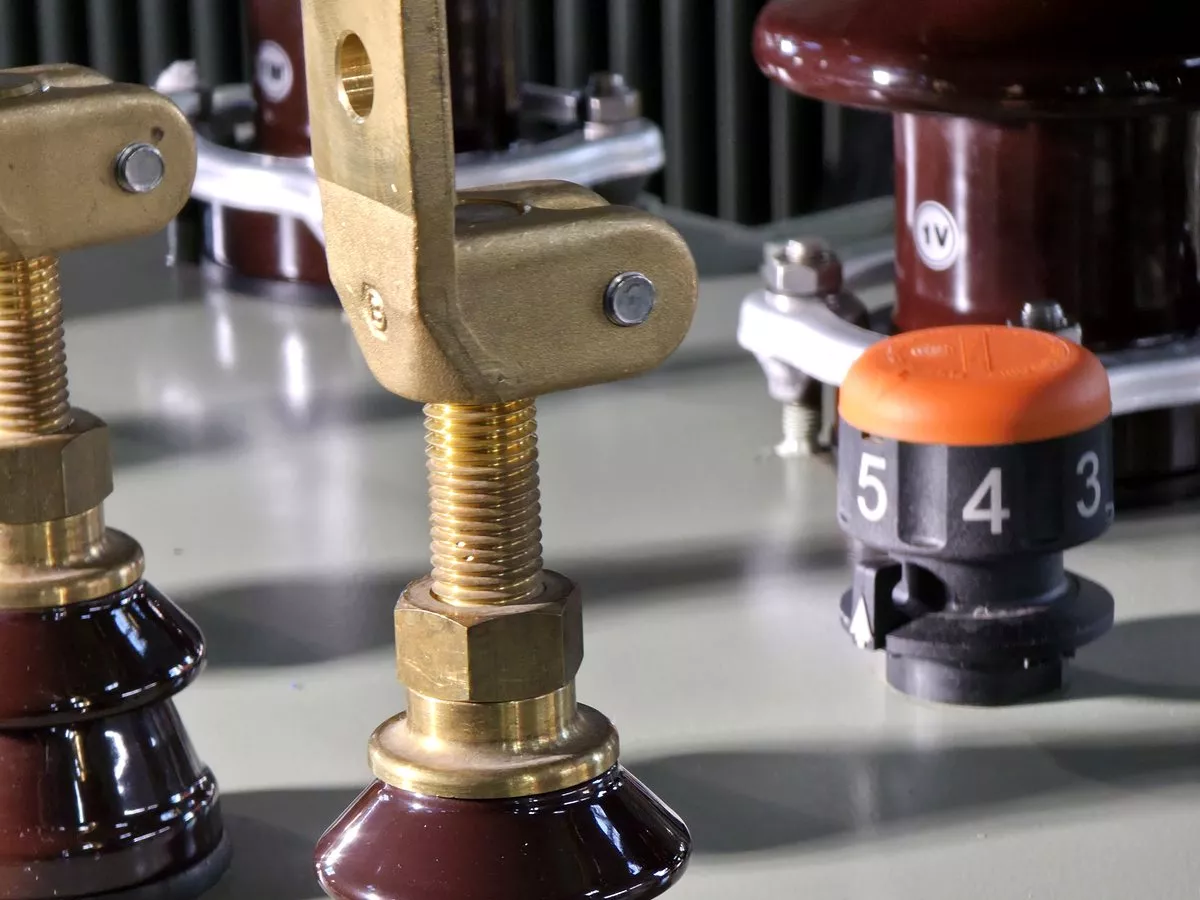

Przełącznik zaczepów po stronie SN ma 7 położeń co 2,5 %, czyli ±3 x 2,5 % od 15,75 kV, i przestawia się go bez napięcia. Zakres pokrywa napięcia od 14,57 do 16,93 kV.
Jakie zaciski nN pasują do MarkoEco2 630 kVA?

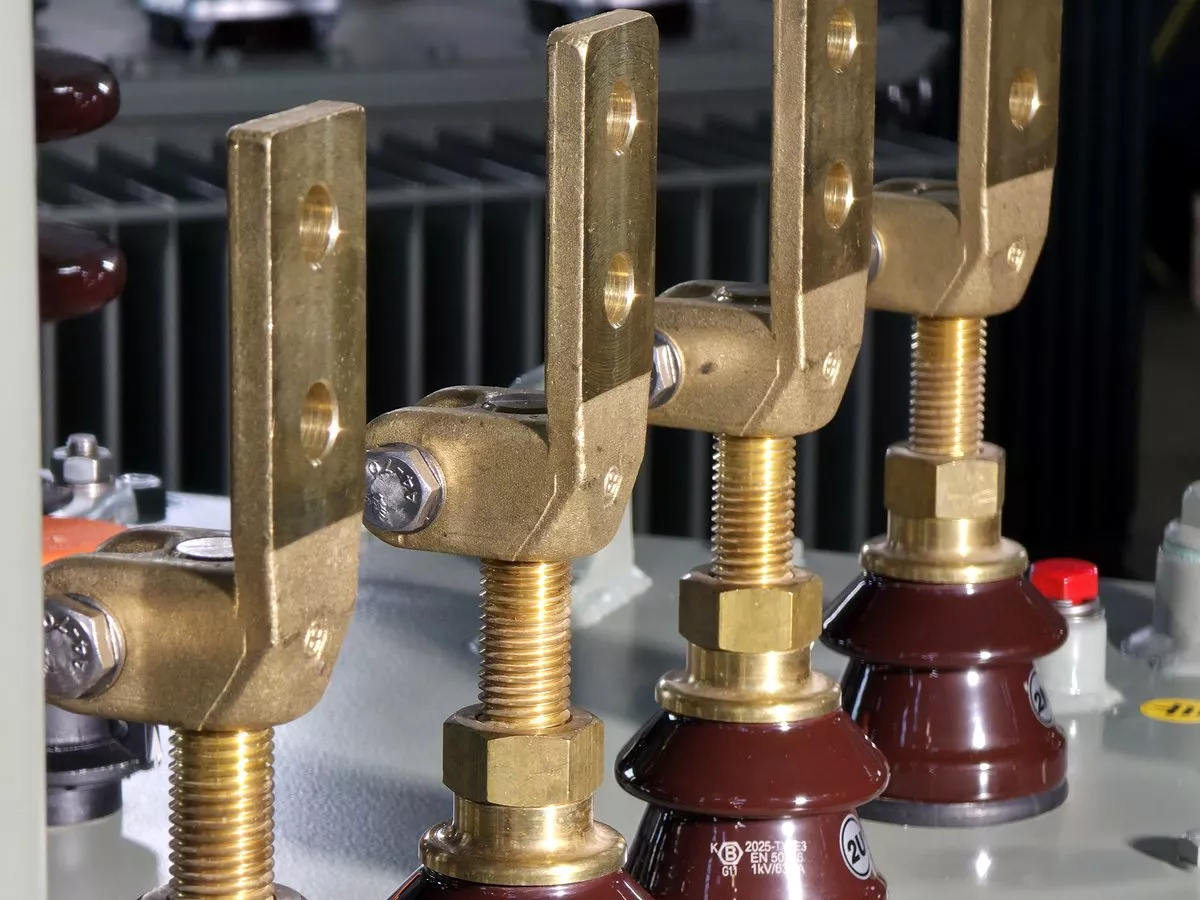

W standardzie zaciski flagowe. Jako opcję płatną dostarczamy zaciski Energeks TOC-1 albo TOC-2 na sworzeń M30 (1 000 A) z osłonami OZNN M30. Zaciski przyjmują 2 przewody 95 do 240 mm² Al albo Cu na fazę bez końcówek.
Koszt strat w eksploatacji
Straty roczne przy połowie obciążenia: 9 330 kWh, czyli 6 998 zł.
Straty jałowe 540 W i obciążeniowe 4 600 W przy 75 °C z karty 118-2026-95; niżej ich energia i koszt w roku.
| Obciążenie (%) | Energia strat (kWh/rok) | Koszt strat (zł/rok) |
|---|---|---|
| 30 | 6 386 | 4 790 |
| 50 | 9 330 | 6 998 |
| 75 | 15 080 | 11 310 |
Liczymy z karty: 540 W przez 8 760 h w roku i 4 600 W pomnożone przez kwadrat obciążenia przez 4 000 h pod obciążeniem, przy 0,75 zł/kWh. Najwyższą sprawność, 99,45 % przy cos φ 0,9, transformator ma w okolicy 34 % obciążenia. Rachunek dla innej ceny energii albo innego czasu pracy robimy w ofercie.

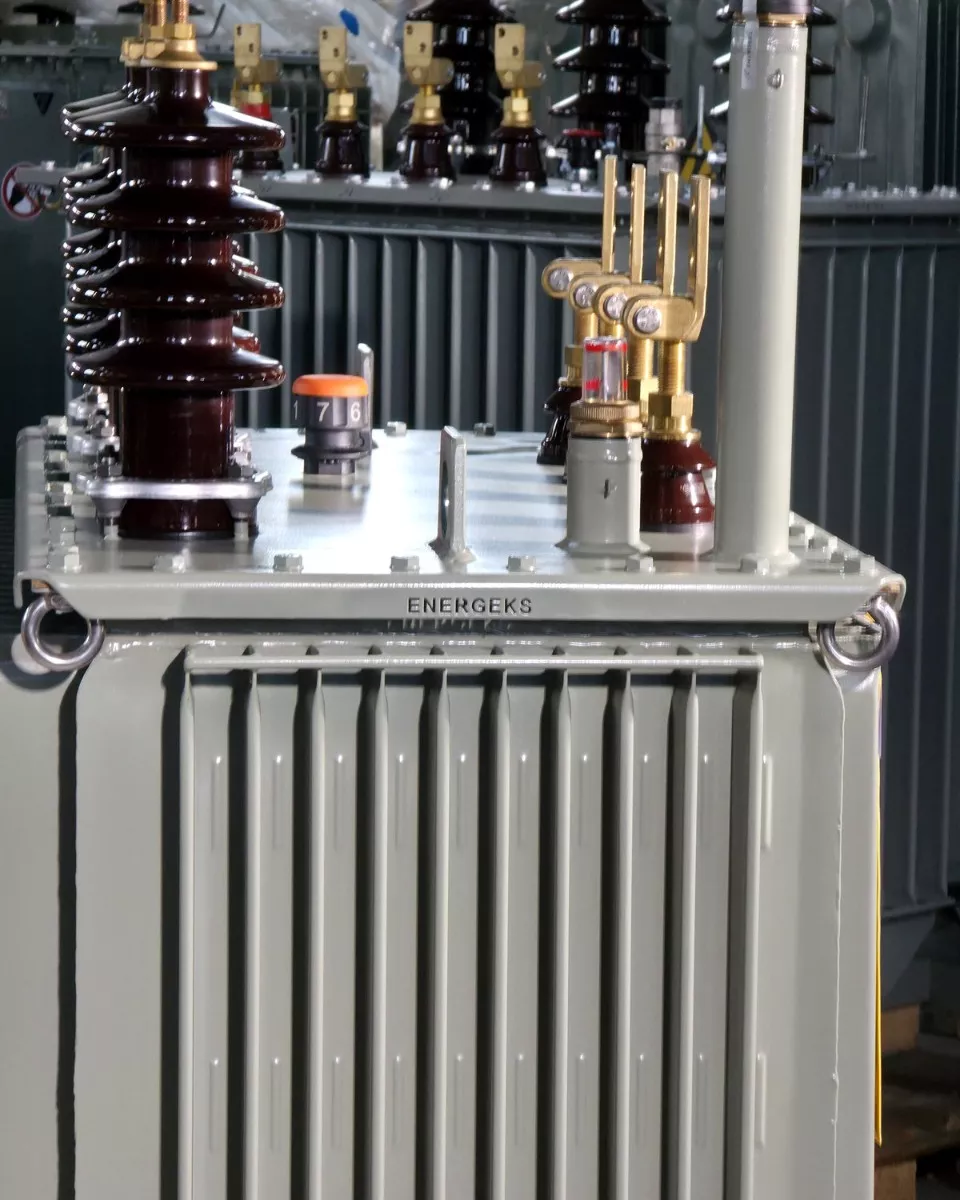

Izolatory, zaciski i przełącznik zaczepów
Transport i posadowienie
MarkoEco2 630 kVA waży 1 800 kg z olejem i stoi na 4 kołach jezdnych w rozstawie 660 mm. Na koło przypada 4,4 kN, a rzut 1 450 x 900 mm zajmuje 1,3 m².
Pod transformatorem przewidujesz misę na cały olej: 360 kg, czyli 409 l przy gęstości 0,88 kg/dm³. W kartach misy liczymy z zapasem przy 0,80 kg/dm³, co daje 450 l. W stacjach Energeks misa jest w komorze transformatora i nie wymaga osobnego projektu.
Do pobrania
Karta katalogowa MarkoEco2 630 kVA 15,75/0,42 kV, wydanie 2026-09
PDF, 2 strony, 186 KB
Deklaracja zgodności CE MarkoEco2 630 kVA 15,75/0,42 kV
PDF, 1 strona, 599 KB
Instrukcja montażu i obsługi MarkoEco2 (DTR)
PDF, 16 stron, 6,4 MB
Następny krok
+48 664 951 947info@energeks.com
Ofertę PDF z kartą katalogową, deklaracją CE i DTR dostajesz mailem; w zapytaniu podaj napięcie sieci, miejsce montażu i termin.
- MarkoEco2 630 kVA w sklepie energeks.shop
- Konfiguracja ENG-B630-15S-LLPT-08-K w kreatorze stacji
- Mniejsza moc: MarkoEco2 400 kVA 15,75/0,42 kV
- Większa moc: MarkoEco2 800 kVA 15,75/0,42 kV
- Żywiczny TeoEco2 630 kVA 15,75/0,42 kV
- Wykonanie PV: MarkoEco2 630 kVA 15,75/0,8 kV
- Zaciski TOC-1 M30 i osłony OZNN (opcja płatna)
O serii MarkoEco2
Informacje Ogólne:
Zakres mocy: 25 kVA do 4550 kVA
Napięcie wejściowe: 230 do 76 kV
Napięcie wyjściowe: 230 do 76 kV
Napięcie izolacji: Do 76 kV
Poziom Strat: AkAAo ( Tier 2 )
Zgodność ze standardami: EN 50588-1, EN 60076-1, Ecodesign EU 548-2014
Konstrukcja: Hermetycznie zamknięty z olejem zgodnym z IEC 60296, pokrywa przykręcona do zbiornika
Certyfikaty: Akredytacja ISO/IEC 17020:2012, typ C, Akredytacja ISO/IEC 17025:2018, LTC-TEST (pełne badanie typu, EN/PL). Pełen komplet dokumentów Oraz pełna Akredytacja
Szczegóły Konstrukcyjne: Rdzeń transformatora z blach zimnowalcowanych o niskiej stratności.
Rdzeń: Wykonany z laminowanej stali krzemowej z ziarnami ukierunkowanymi, minimalizującej straty i poziom hałasu. Chroniony przed korozją.Rdzeń transformatora z blach zimnowalcowanych o niskiej stratności.
Uzwojenia niskiego napięcia: Aluminium lub miedź izolowana żywicą epoksydową klasy F, zapewniająca wyjątkową wytrzymałość dielektryczną i mechaniczną.
Uzwojenia Średniego napięcia: Izolowany drut aluminiowy lub miedziany, wykorzystujący zaawansowaną technologię liniowego gradientu napięcia, zmniejszającą naprężenia i poprawiającą wydajność
Zalewanie żywicą: Ognioodporna żywica epoksydowa dla zwiększenia bezpieczeństwa i trwałości.
Ochrona i Monitorowanie:
Ochrona termiczna:
Czujniki PT100 do monitorowania temperatury w czasie rzeczywistym i alarmów
Termistory PTC do monitorowania temperatury przy stałym progu
Ochrona przepięciowa: Ograniczniki przepięć wysokiego napięcia do ochrony faza-ziemia
Podkładki antywibracyjne: Zapobiegają przenoszeniu drgań na otoczenie
Dodatkowe Funkcje:
Monitorowanie w czasie rzeczywistym: Cyfrowe termometry i zdalna łączność dla zwiększenia bezpieczeństwa i efektywności operacyjnej
Hermetyczna konstrukcja: Zapewnia minimalne wymagania konserwacyjne i wyjątkową trwałość
Bezpieczeństwo pożarowe: Natychmiastowe właściwości samogaśnięcia i brak halogenowanych produktów spalania
Ochrona środowiska: Zaprojektowane z użyciem materiałów przyjaznych dla środowiska, zapewniających niski wpływ na środowisko i zgodność z regulacjami EcoDesign EU 548-2014
Zastosowania:
Energia odnawialna
Przemysł
Sektor energetyki wiatrowej
Budynki o dużym natężeniu ruchu
Infrastruktura krytyczna
Wybierz transformatory olejowe MarkoEco2 od Energeks, aby zapewnić sobie niezrównaną niezawodność, efektywność i bezpieczeństwo we wszystkich swoich potrzebach związanych z dystrybucją energii.
