Początki transformatorów

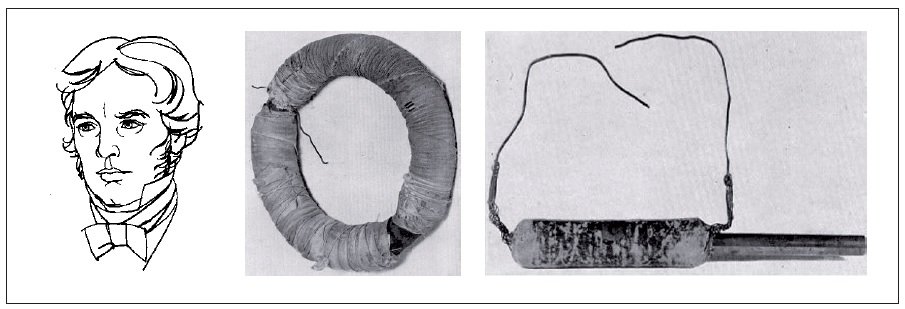

Pierwsze próby wykorzystania zjawiska indukcji elektromagnetycznej sięgają lat 30. XIX wieku, kiedy to Michael Faraday dokonał przełomowego odkrycia w 1831 roku. Eksperymenty Faradaya polegały na przepuszczaniu prądu przez jedną z cewek umieszczonych na pierścieniu żelaznym, co prowadziło do wygenerowania prądu w drugiej cewce – zjawisko to stanowiło podstawę działania transformatora. Faraday udowodnił, że zmieniające się pole magnetyczne w jednym obwodzie może indukować prąd w innym, otwierając drzwi do dalszych badań i zastosowań technologicznych.

CC: www.fuw.edu.pl

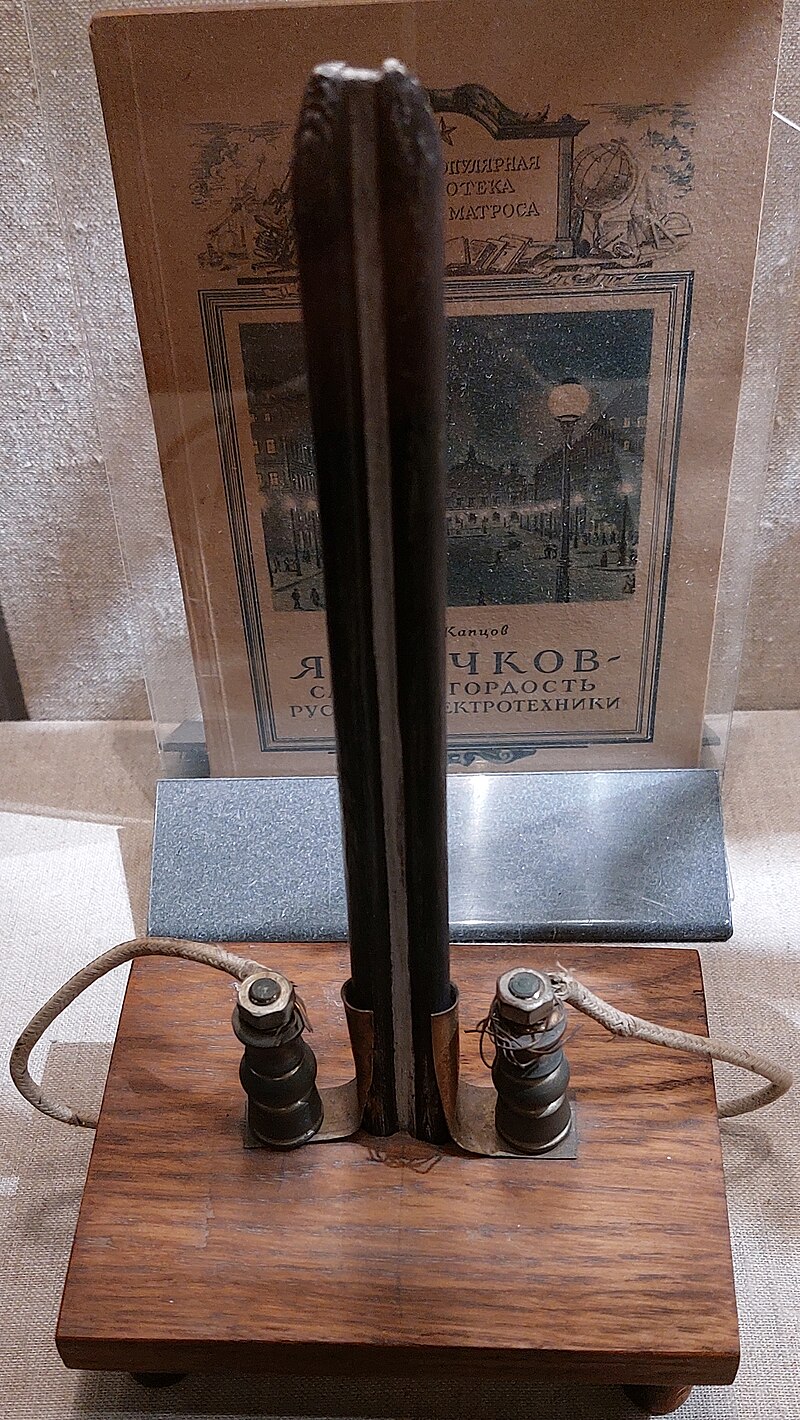

W kolejnych dekadach różni naukowcy i inżynierowie próbowali udoskonalić to zjawisko, jednak prawdziwy przełom nadszedł w 1876 roku, gdy rosyjski naukowiec Pawieł Jabłoczkow zaprojektował i zastosował urządzenie przypominające transformator w praktyce. Jabłoczkow, znany również jako twórca świecy elektrycznej, wykorzystał swoją wiedzę o prądzie zmiennym do budowy prostego transformatora, który umożliwiał zasilanie jego wynalazku.

Chociaż urządzenie Jabłoczkowa było jeszcze prymitywne, stanowiło pierwszy praktyczny krok w kierunku rozwoju transformatorów i ich zastosowań w systemach dystrybucji energii elektrycznej. To innowacyjne rozwiązanie pokazało potencjał indukcji elektromagnetycznej w praktyce, torując drogę dla bardziej zaawansowanych konstrukcji, które miały nadejść w kolejnych latach.

CC: BY4.0/CTAC

Rozwój konstrukcji i materiałów

W 1885 roku w węgierskiej firmie Ganz Works w Budapeszcie zbudowano pierwsze transformatory z rdzeniem wykonanym z emaliowanego miękkiego żelaza. Był to przełomowy moment w historii energetyki, ponieważ zapoczątkowano wtedy stosowanie laminowanych rdzeni elektrycznych, które do dziś stanowią podstawę konstrukcji transformatorów. Laminowane rdzenie, w przeciwieństwie do pełnych bloków żelaza, znacząco redukują straty energetyczne związane z prądami wirowymi, co zwiększa efektywność urządzeń.

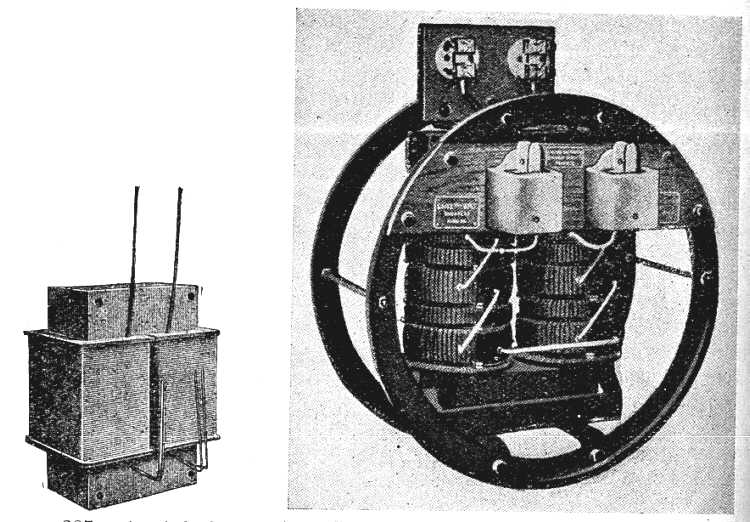

CC: Ganz Works, 1886

Rdzeń transformatora pełni fundamentalną funkcję, ponieważ tworzy drogę o niskiej reluktancji (opór, jaki materiał stawia przepływowi strumienia magnetycznego) dla strumienia magnetycznego, który łączy uzwojenia pierwotne i wtórne. Dzięki temu transformator może skutecznie przekształcać napięcie i prąd. Jednak proces ten nie jest pozbawiony wad.

Straty żelazne, wynikające z histerezy (zjawisko, w którym reakcja układu na zewnętrzny wpływ, np. zmiany pola magnetycznego, nie jest natychmiastowa i zależy od wcześniejszego stanu - układ „pamięta” swoją przeszłość i reaguje z opóźnieniem) i prądów wirowych (prądy elektryczne indukowane w przewodniku przez zmienne pole magnetyczne, powodują straty energii w postaci ciepła), prowadzą do nagrzewania się rdzenia i tym samym do marnowania energii w postaci ciepła. Efekt ten był szczególnie odczuwalny w pierwszych konstrukcjach, co zainspirowało inżynierów do poszukiwania lepszych materiałów i technologii.

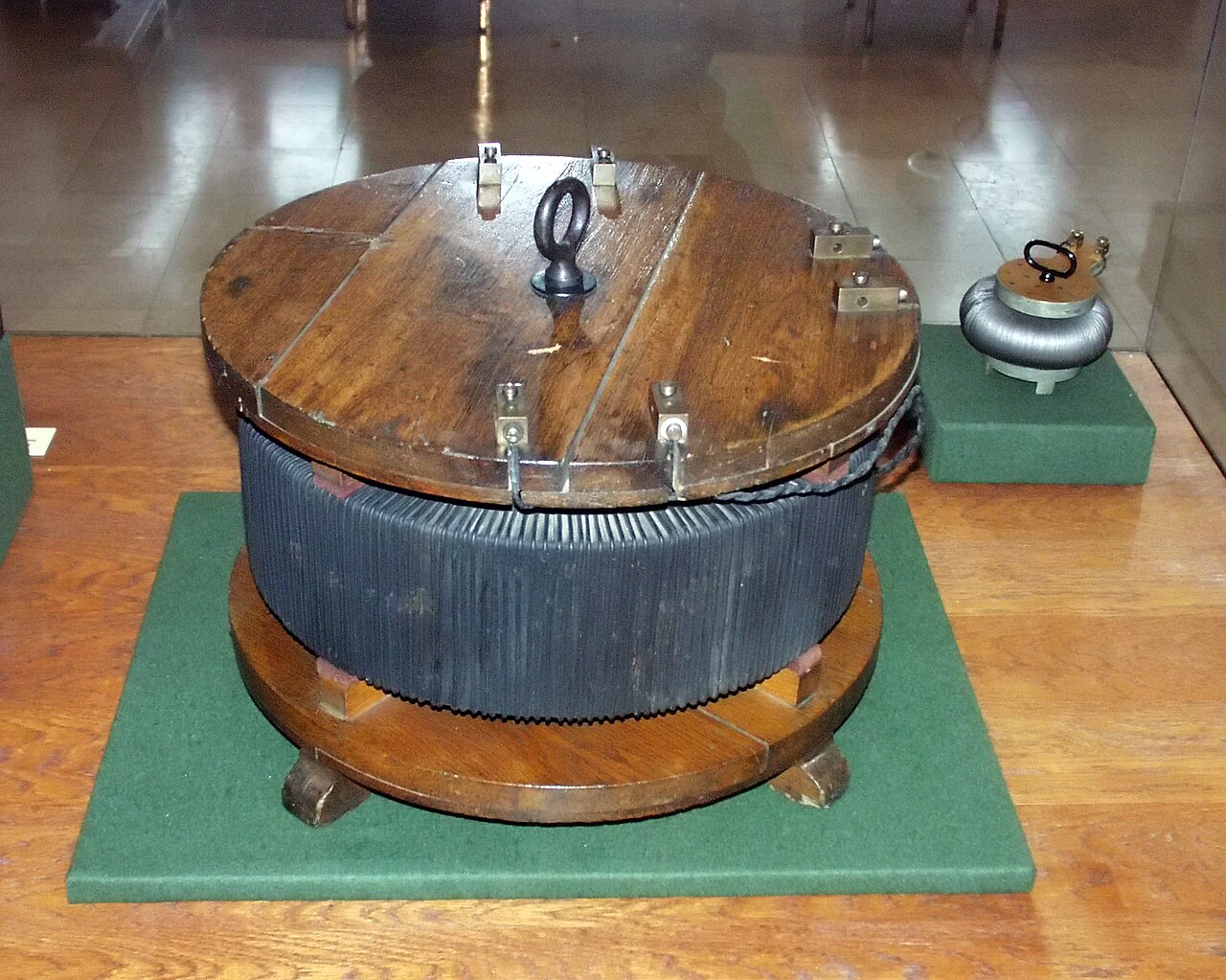

Prototyp transformatora CC: BY SA 3.0/Zatonyi Sandor

W odpowiedzi na te wyzwania badania nad stalami elektrycznymi koncentrowały się na minimalizacji strat energetycznych oraz ograniczaniu hałasu generowanego przez transformator podczas pracy. W latach późniejszych wprowadzono stopy żelaza z dodatkiem krzemu, które zmniejszały straty magnetyczne.

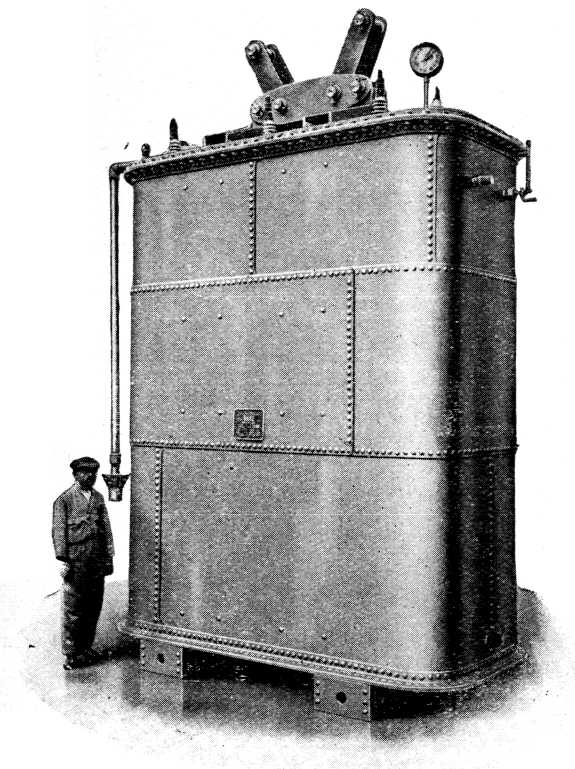

Transformator 21 000 kW CC: PEsti Hírlap, 1911

Materiały rdzenia transformatora

Początkowe konstrukcje transformatorów opierały się na rdzeniach wykonanych z wiązek miękkiego żelaza. Było to rozwiązanie proste, ale mało efektywne, ponieważ takie rdzenie generowały znaczne straty energii wynikające z prądów wirowych i histerezy magnetycznej. W miarę rozwoju technologii i rosnących wymagań względem efektywności, w latach 80. XIX wieku zaczęto stosować rdzenie wykonane z wysokiej jakości żelaza kutego. Materiał ten charakteryzował się większą czystością i lepszymi właściwościami magnetycznymi niż żelazo miękkie, co pozwoliło na poprawę wydajności transformatorów.

Około 1900 roku dokonano kolejnego przełomu, odkrywając, że dodanie niewielkich ilości krzemu lub aluminium do żelaza znacząco redukuje straty magnetyczne. Wprowadzenie tych dodatków zmniejszyło straty związane z prądami wirowymi oraz poprawiło właściwości magnetyczne materiałów. W efekcie powstały specjalistyczne stopy, które zrewolucjonizowały konstrukcję rdzeni transformatorowych. To odkrycie zapoczątkowało produkcję stali elektrycznych, które do dziś są podstawą w budowie transformatorów.

W latach 20. XX wieku naukowcy zrozumieli, że kryształy stali krzemowej mają właściwości anizotropowe, co oznacza, że ich charakterystyki magnetyczne różnią się w zależności od kierunku. Pozwoliło to na opracowanie stali krzemowej o zorientowanych ziarnach, w której właściwości magnetyczne były optymalizowane w jednym określonym kierunku. Technologia ta znalazła praktyczne zastosowanie w 1934 roku, a pięć lat później, w 1939 roku, wprowadzono na rynek pierwszą komercyjną zorientowaną ziarnisto stal walcowaną na zimno (CRGO). Stal ta miała grubość 0,32 mm i charakteryzowała się stratami wynoszącymi 1,5 W/kg przy gęstości strumienia magnetycznego 1,5 T oraz częstotliwości 50 Hz.

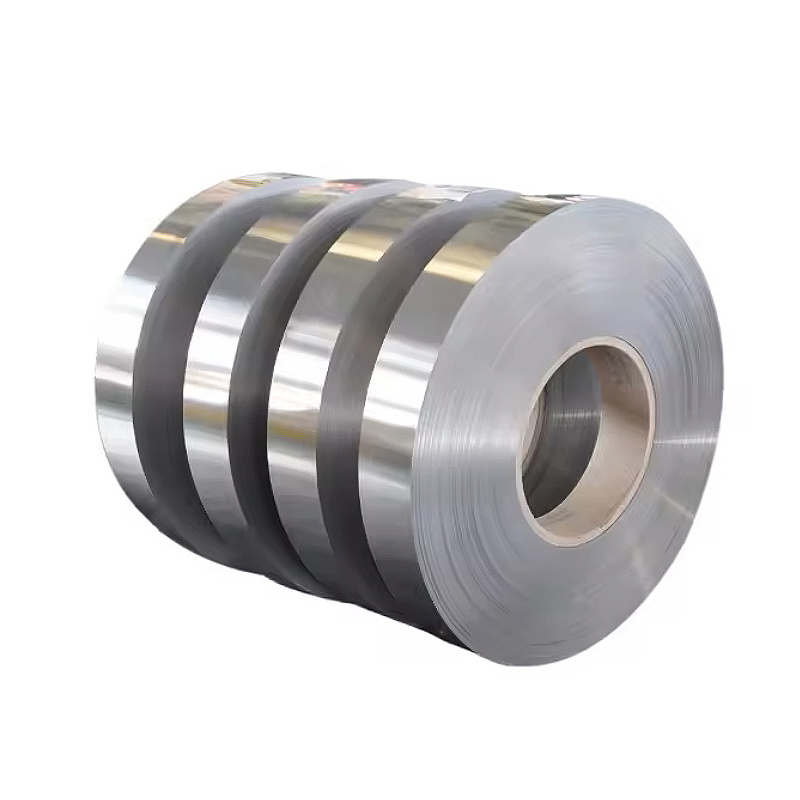

CC: Jiuzhou Metal

CRGO szybko stało się standardem w produkcji transformatorów dzięki swoim wyjątkowym właściwościom – minimalizacji strat magnetycznych, łatwości w obróbce i wytrzymałości mechanicznej. Postęp w technologii CRGO trwał dalej, prowadząc do redukcji grubości blach, poprawy orientacji ziaren oraz zmniejszenia strat energetycznych. W kolejnych latach materiały te zostały wzbogacone o nowe innowacje, takie jak stal laserowo obrabiana w latach 80. XX wieku, co pozwoliło na dalsze zwiększenie efektywności i redukcję strat.

Nowoczesne materiały rdzenia

Postęp technologiczny w produkcji materiałów rdzeni transformatorowych nabrał tempa w drugiej połowie XX wieku. W 1965 roku japońska firma Nippon Steel Corporation wprowadziła innowacyjną stal krzemową o wysokiej przenikalności magnetycznej, co zrewolucjonizowało konstrukcję transformatorów. Kluczową cechą tego materiału była jego jednolita orientacja ziaren w strukturze, uzyskana dzięki zaawansowanym procesom obróbki. Dzięki temu stal ta osiągnęła znacznie większą gęstość strumienia magnetycznego i wyższe nasycenie magnetyczne, co pozwoliło na znaczące zmniejszenie strat energii w transformatorach.

Produkcja komercyjna tej stali rozpoczęła się w 1968 roku i szybko znalazła zastosowanie w dużych transformatorach mocy, gdzie efektywność energetyczna odgrywała kluczową rolę. Dalsze badania prowadzone przez Nippon Steel zaowocowały kolejnym przełomem – w 1980 roku firma wprowadziła laserowo obrabianą stal krzemową o jeszcze wyższej przenikalności. Proces ten polegał na wykorzystaniu technologii laserowej do precyzyjnej modyfikacji struktury materiału, co dodatkowo poprawiało orientację ziaren oraz minimalizowało straty magnetyczne.

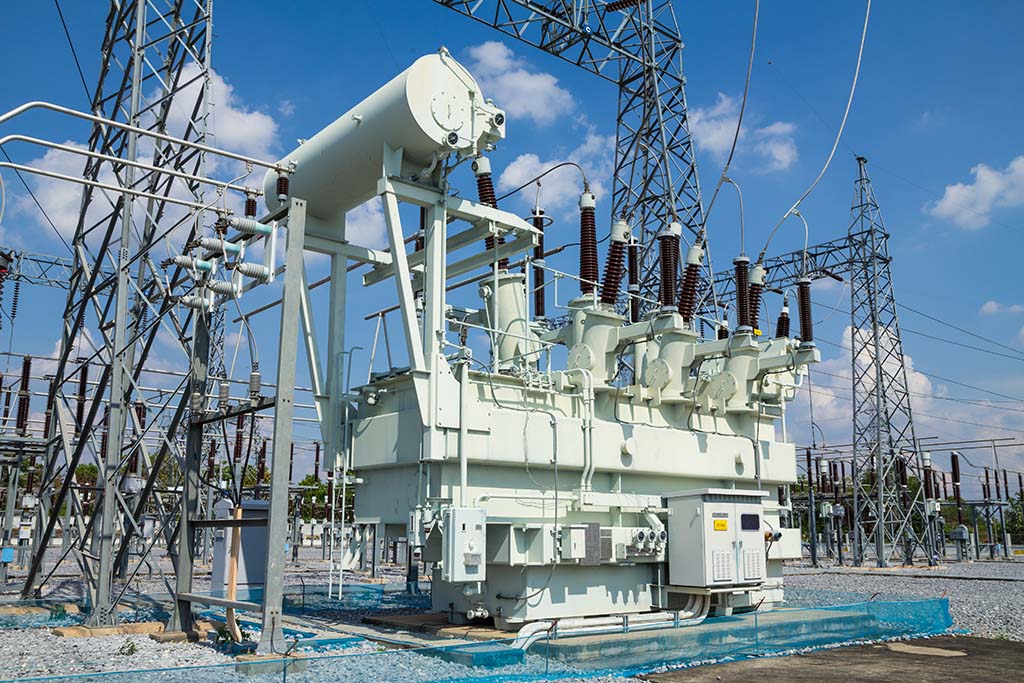

CC: Adobe Stock

Do 1983 roku stal ta była produkowana w wersji o grubości zredukowanej do zaledwie 0,23 mm, co znacząco zmniejszyło straty energetyczne w rdzeniach transformatorów. Przy gęstości strumienia 1,7 T i częstotliwości 50 Hz straty w tej stali wynosiły zaledwie 0,85 W/kg – wynik, który był przełomowy w tamtych czasach. Dzięki tej technologii możliwe stało się projektowanie bardziej kompaktowych i efektywnych transformatorów, które jednocześnie emitowały mniej ciepła i hałasu.

Dzięki nieustannym innowacjom, nowoczesne materiały rdzeni transformatorowych wspierają globalne dążenie do zrównoważonego rozwoju, minimalizując straty energii i przyczyniając się do większej efektywności infrastruktury energetycznej. Nippon Steel i podobne firmy kontynuują badania nad jeszcze bardziej zaawansowanymi materiałami, które będą napędzać kolejną generację transformatorów.

Amorficzne i nanokrystaliczne rdzenie

Wprowadzenie amorficznych stopów metali w latach 70. XX wieku otworzyło nowy rozdział w technologii rdzeni transformatorowych. Te materiały różnią się od tradycyjnych stali krzemowych niekrystaliczną strukturą, przypominającą szkło metaliczne. Powstają poprzez szybkie chłodzenie stopionego metalu, co zapobiega tworzeniu się regularnych kryształów. Dzięki wyjątkowo niskim stratom magnetycznym, wynoszącym 20–25% strat najlepszych stali krzemowych, rdzenie amorficzne znacząco poprawiają efektywność energetyczną transformatorów.

Mają jednak ograniczenia – przy gęstościach strumienia powyżej 1,56 T straty rosną, co zmniejsza ich efektywność w aplikacjach wymagających wyższych indukcji. Dodatkowo niska wytrzymałość mechaniczna i trudności w obróbce ograniczają ich zastosowanie.

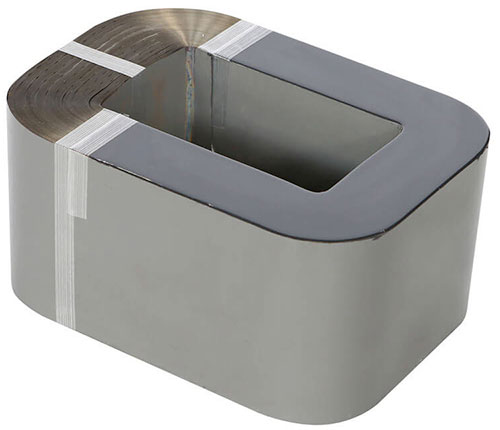

Powłoka z żywicy epoksydowej z rdzeniem amorficznym, CC: Pioneer Transfomers Ltd.

Rozwijane w latach 90. XX wieku rdzenie nanokrystaliczne to kolejny przełom. Powstają z metalicznego szkła poddanego kontrolowanej krystalizacji, tworząc strukturę nanometrowych kryształów. Zapewniają wysokie nasycenie magnetyczne i przenikalność w szerokim zakresie częstotliwości, a także niskie straty AC i efektywność w wysokich temperaturach.

Znajdują zastosowanie w transformatorach energetycznych, przetwornicach mocy i zasilaczach impulsowych, gdzie minimalizacja strat i wysoka efektywność są kluczowe.

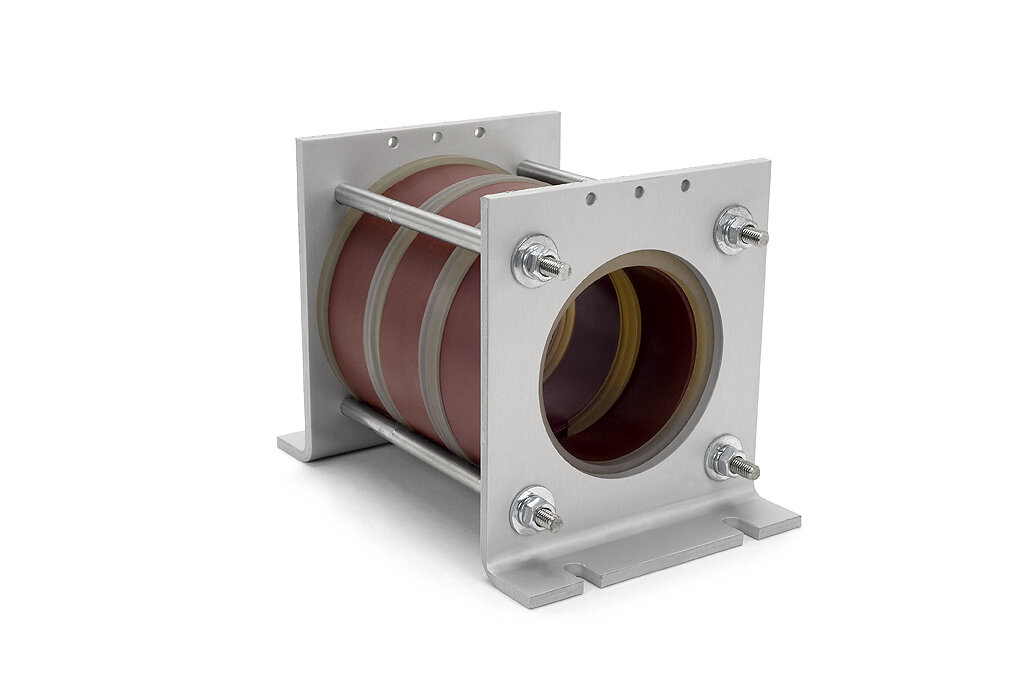

Zespoły rdzeni nanokrystalicznych CC: VAC Vacuumschmelze Gmbh

Oba rodzaje rdzeni pokazują, jak zaawansowana inżynieria materiałowa umożliwia tworzenie bardziej wydajnych i ekologicznych technologii. Badania nad dalszym obniżaniem strat energii, poprawą właściwości mechanicznych i redukcją kosztów produkcji pozwolą na ich szersze zastosowanie, wspierając globalne dążenie do zrównoważonego rozwoju.

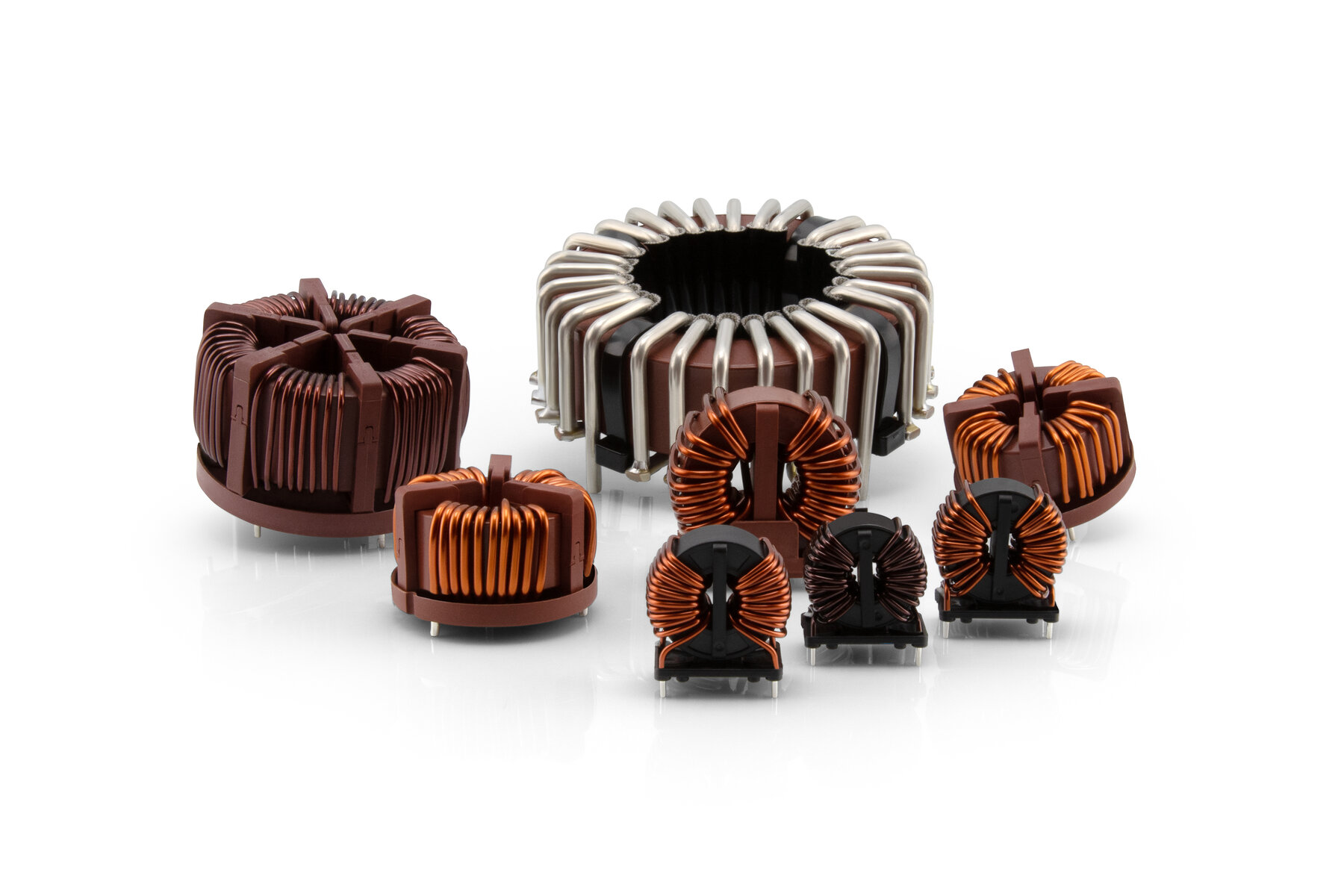

Dławiki przemysłowe CC: VAC Vacuumschmelze Gmbh

Współczesne zastosowania i innowacje

Współczesne transformatory wykorzystują zaawansowane materiały i technologie, które minimalizują straty energii i zwiększają efektywność. Przykładem jest zastosowanie rdzeni amorficznych w transformatorach dystrybucyjnych, co pozwala na znaczne oszczędności energii. Ponadto, rozwój technologii produkcji, takich jak precyzyjne cięcie i układanie rdzeni, przyczynia się do poprawy wydajności i niezawodności transformatorów.

Dziś transformatory wykorzystują zaawansowane materiały i nowoczesne technologie, które znacznie zwiększają ich efektywność, jednocześnie minimalizując straty energii. Jednym z najbardziej obiecujących rozwiązań są rdzenie wykonane z materiałów amorficznych, które dzięki wyjątkowo niskim stratom magnetycznym znajdują zastosowanie w transformatorach dystrybucyjnych.

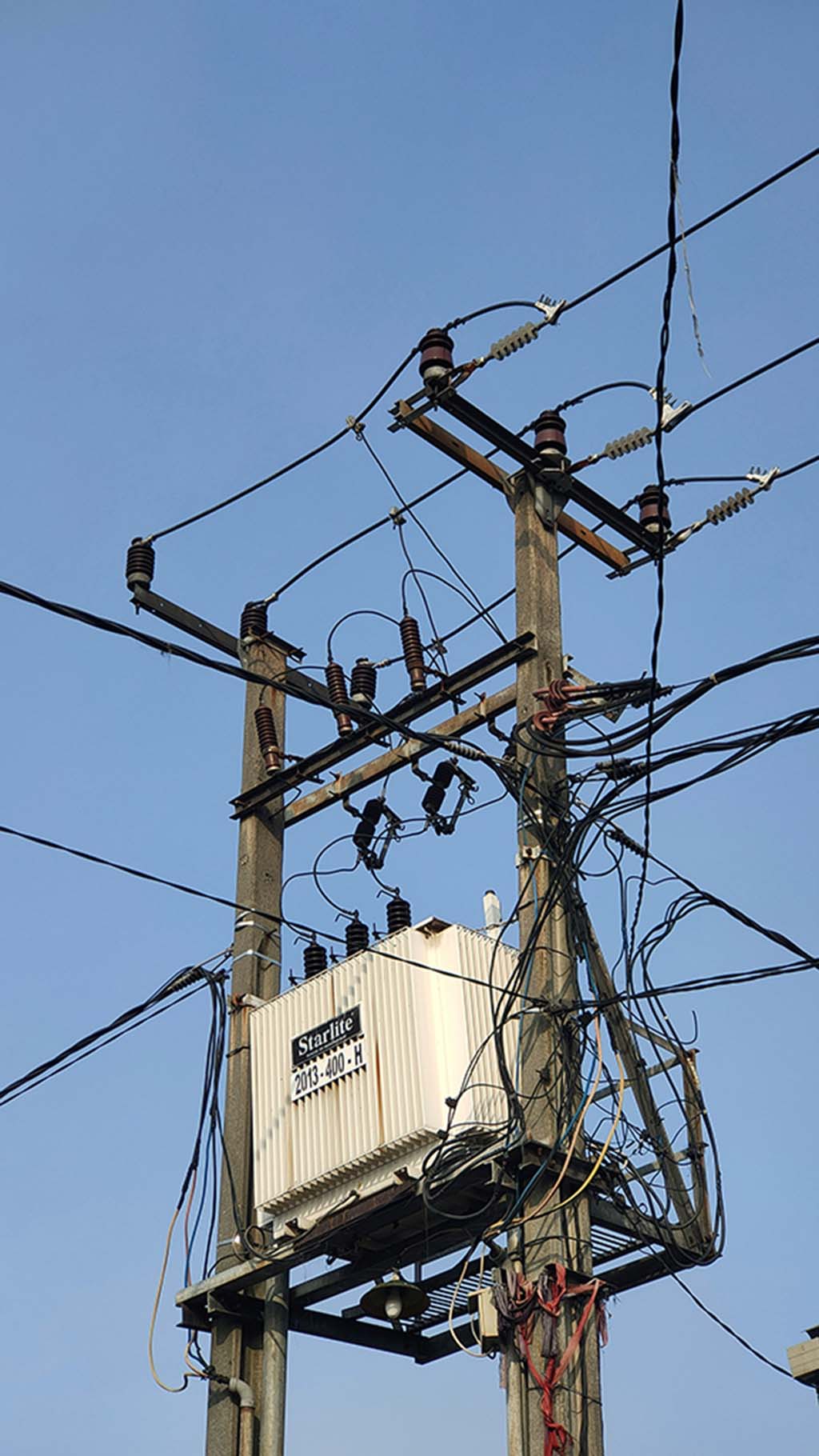

Transformator dystrybucyjny na typie stacji transfomatorowej słupowej CC: Adi Rahman/Unsplash

Ich wykorzystanie pozwala na znaczne oszczędności energii, co przekłada się na mniejsze koszty operacyjne oraz redukcję emisji CO₂.

Innym istotnym obszarem innowacji jest rozwój technologii produkcji. Precyzyjne techniki cięcia i układania rdzeni, takie jak laserowe obróbki czy automatyzowane linie produkcyjne, zapewniają nie tylko wyższą efektywność, ale również większą niezawodność transformatorów. Dodatkowo, postęp w zakresie izolacji i materiałów przewodzących, takich jak miedź o wyższej przewodności, pozwala na dalszą optymalizację parametrów pracy urządzeń.

Dalszy rozwój transformatorów

W miarę postępu technologicznego i rosnącego zapotrzebowania na efektywne systemy energetyczne, transformatory będą nadal ewoluować. Przyszłe innowacje będą koncentrować się na dalszej redukcji strat energii i rozmiarów urządzeń, co pozwoli na ich łatwiejszą integrację w ograniczonych przestrzeniach miejskich i przemysłowych. Kluczową rolę odegra również ich integracja z inteligentnymi sieciami energetycznymi (Smart Grids), umożliwiając dynamiczne zarządzanie obciążeniem, poprawę stabilności systemu oraz minimalizację strat przesyłowych.

Ważnym kierunkiem rozwoju będzie także wykorzystanie zaawansowanych materiałów, takich jak wspomniane rdzenie nanokrystaliczne, oraz rozwój technologii cyfrowego monitorowania i diagnostyki transformatorów. Te innowacje umożliwią zdalne monitorowanie stanu urządzeń w czasie rzeczywistym, przewidywanie potencjalnych awarii oraz wydłużenie cyklu życia transformatorów, co w znaczący sposób zmniejszy koszty utrzymania infrastruktury energetycznej.

CC: Freepik

Razem tworzymy innowacyjną, świadomą i pełną energii przyszłość

W Energeks wierzymy, że transformator to coś więcej niż urządzenie – to klucz do zrównoważonej przyszłości i innowacji w energetyce. Codziennie z dumą dostarczamy rozwiązania, które nie tylko spełniają wymagania współczesnego rynku, ale także wyznaczają nowe standardy. Nasze transformatory łączą niezawodność, efektywność energetyczną i zaawansowane technologie, sprawiając, że energia działa lepiej dla nas wszystkich.

CC: energeks.com

Każdy projekt, który realizujemy, to krok w stronę inteligentnej infrastruktury i bardziej ekologicznego świata. Czy to poprzez zastosowanie nowoczesnych materiałów, czy dzięki projektowaniu urządzeń myślących o przyszłych pokoleniach, w Energeks zawsze patrzymy dalej. Nasze doświadczenie, pasja i nieustanne dążenie do doskonałości sprawiają, że jesteśmy nie tylko liderem w branży, ale też partnerem, który wspiera Cię w transformacji energetycznej, zapraszamy do współpracy!
