Twoja instalacja może działać stabilniej i taniej, bez dodatkowych komponentów, bez zbędnych kosztów i bez kompromisów. W Energeks dostarczamy rozwiązania, które zmieniają podejście do zarządzania energią. Nasze nowoczesne niskostratne transformatory ograniczają pobór mocy biernej niemal do zera, eliminując potrzebę stosowania dławików kompensacyjnych. Tak! Technologia naprawdę potrafi zaoszczędzić miejsce, pieniądze i energię.

Jeśli chcesz, by Twoja instalacja była bardziej efetkywna, przestań myśleć o kompensatorach i przeczytaj, jak niskostratne transformatory rozwiązują problem u źródła.

Na końcu dowiesz się, czy Twoje obecne rozwiązanie nadal ma sens.

Czego się dowiesz?

• Czym są dławiki kompensacyjne i gdzie się je stosuje

• Jakie przepisy regulują kompensację mocy biernej w Polsce

• Dlaczego nowoczesne transformatory eliminują potrzebę ich stosowania

• Kiedy i gdzie najbardziej opłaca się przejść na technologię niskostratną

Czas czytania: 7 minut

Czym są dławiki kompensacyjne i kiedy się je stosuje?

Dławiki kompensacyjne, znane również jako reaktory kompensacyjne to kluczowe elementy infrastruktury elektroenergetycznej, wykorzystywane w instalacjach średniego (MV) i wysokiego napięcia (HV). Ich podstawowa funkcja to kompensacja mocy biernej indukcyjnej, czyli eliminowanie nadmiaru energii, która „krąży” w sieci, nie wykonując żadnej użytecznej pracy, a jedynie obciążając linie przesyłowe i urządzenia.

Mówiąc obrazowo: wyobraź sobie, że Twoja instalacja to układ krwionośny fabryki. Moc czynna to krew dostarczająca tlen do komórek (czyli realną energię napędzającą procesy produkcyjne), natomiast moc bierna to zbędne napięcie w żyłach - nie szkodzi w niewielkich ilościach, ale w nadmiarze powoduje przeciążenia, zwiększone koszty operacyjne i zmniejsza efektywność całego układu. Dławik kompensacyjny działa tu jak precyzyjny zawór regulujący przepływ - usuwa nadmiar tej „nieużytecznej energii”, dbając o prawidłowe ciśnienie, czyli stabilność napięcia i odpowiedni współczynnik mocy.

Z technicznego punktu widzenia dławiki kompensacyjne pochłaniają moc bierną indukcyjną, przeciwdziałając zjawisku przesunięcia fazowego pomiędzy prądem a napięciem.

Dzięki temu poprawiają współczynnik mocy cosφ, który w optymalnych warunkach powinien wynosić minimum 0,93–0,95. To szczególnie istotne w krajach Unii Europejskiej i USA, gdzie przekroczenie określonych progów współczynnika mocy skutkuje dodatkowymi opłatami od operatorów sieci.

Dławiki mogą być:

• Wbudowane w transformator – stosowane zwłaszcza w nowoczesnych rozwiązaniach, gdzie minimalizuje się ilość urządzeń w stacji,

• Instalowane zewnętrznie – jako oddzielne jednostki w szafach kompensacyjnych, co pozwala na większą elastyczność doboru mocy kompensacyjnej.

Znajdziesz je wszędzie tam, gdzie moc bierna stanowi realny problem:

• W zakładach przemysłowych o dużych silnikach indukcyjnych i maszynach, gdzie generowane są znaczne ilości energii indukcyjnej.

• Na farmach fotowoltaicznych i wiatrowych, gdzie zmienność produkcji energii wymaga dynamicznej kompensacji.

• W systemach przesyłowych i dystrybucyjnych średniego oraz wysokiego napięcia, gdzie stabilność napięcia i zmniejszenie strat przesyłowych ma kluczowe znaczenie dla niezawodności całej sieci.

W praktyce ich dobór musi być zgodny z obowiązującymi normami a ich parametry odpowiednio dostosowane do charakterystyki systemu energetycznego.

Jednak jak pokazuje rozwój nowoczesnych transformatorów niskostratnych, stosowanie dławików kompensacyjnych nie zawsze jest koniecznością dzięki redukcji strat jałowych i zoptymalizowanej pracy rdzeni, możliwe jest osiągnięcie wysokiego współczynnika mocy bez konieczności stosowania dodatkowych urządzeń kompensacyjnych.

Przepisy dotyczące kompensacji mocy biernej w UE i USA

Wydajne zarządzanie mocą bierną to fundament stabilności i ekonomii systemów elektroenergetycznych zarówno w Unii Europejskiej, jak i w Stanach Zjednoczonych. Choć regulacje prawne po obu stronach Atlantyku mają ten sam cel: redukcję strat przesyłowych i optymalizację jakości energii, ich podejście do kompensacji mocy biernej oraz wymagań dla odbiorców przemysłowych różni się pod względem szczegółowości i metod egzekwowania.

Europa: Ścisłe normy i jasno określone wytyczne

W krajach Unii Europejskiej obowiązują szczegółowe regulacje dotyczące kompensacji mocy biernej, które zostały wprowadzone w celu zapewnienia efektywnego funkcjonowania sieci dystrybucyjnych i przesyłowych. Na przykład w Polsce podstawą prawną jest Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD). Zgodnie z jej zapisami, odbiorcy energii zobowiązani są do utrzymania współczynnika mocy w ściśle określonym zakresie.

Dopuszczalne wartości współczynnika tgφ mieszczą się w przedziale od 0,4 indukcyjnego do 0,4 pojemnościowego, co przekłada się na współczynnik mocy cosφ wynoszący co najmniej 0,93. Każde przekroczenie tego zakresu skutkuje dodatkowymi opłatami naliczanymi za nadmierny pobór mocy biernej, zarówno indukcyjnej, jak i pojemnościowej.

Aby sprostać tym wymaganiom, stosuje się dławiki kompensacyjne (reaktory kompensacyjne) oraz baterie kondensatorów. W Europie ich parametry muszą być zgodne z obowiązującymi normami technicznymi:

• PN-EN 60831 – dla kondensatorów niskiego napięcia

• PN-EN 61642 oraz EN 61921 – dla baterii kondensacyjnych średniego napięcia

Warto zauważyć, że coraz większy nacisk kładzie się na eliminację konieczności stosowania osobnych systemów kompensacyjnych poprzez zastosowanie nowoczesnych transformatorów niskostratnych. Dzięki optymalizacji ich konstrukcji i redukcji strat jałowych, transformatory te naturalnie poprawiają współczynnik mocy, eliminując potrzebę dodatkowych komponentów, takich jak dławiki kompensacyjne czy baterie kondensatorów.

USA: Elastyczne podejście, jednak z jasno określonym celem

W Stanach Zjednoczonych przepisy dotyczące kompensacji mocy biernej są bardziej zróżnicowane i uzależnione od konkretnego operatora sieci oraz obowiązujących przepisów stanowych. Pomimo braku jednolitych norm federalnych, w praktyce większość operatorów wymaga utrzymania minimalnego Power Factor (PF) na poziomie od 0,90 do 0,95, co odpowiada wartościom cosφ powyżej 0,90.

Nieprzestrzeganie tych wytycznych skutkuje dodatkowymi opłatami, określanymi jako Power Factor Penalties. Stanowią one mechanizm motywujący odbiorców do inwestowania w systemy poprawiające współczynnik mocy.

Podstawą techniczną regulacji jakości energii w USA jest norma IEEE Standard 519, określająca m.in. dopuszczalne poziomy harmonicznych oraz kryteria jakościowe energii. Oprócz tego istotne są przepisy lokalnych Public Utility Commissions (PUC), które nakładają wymagania dla konkretnych stanów i operatorów sieci.

Podobnie jak w Europie, do kompensacji mocy biernej w USA powszechnie stosuje się baterie kondensatorów oraz reaktory kompensacyjne. Coraz częściej jednak wprowadzane są bardziej zaawansowane rozwiązania, takie jak dynamiczne kompensatory mocy biernej D-STATCOM oraz nowoczesne transformatory niskostratne, które ograniczają straty i wspierają stabilność sieci już na poziomie podstawowych komponentów infrastruktury.

Porównanie podejścia do kompensacji mocy biernej – Europa vs USA

Poniższa tabela przedstawia porównanie podejścia do kompensacji mocy biernej w Unii Europejskiej i USA. Pokazuje minimalne wymagania dotyzcące współczynnika mocy, sankcje za ich przekroczenie oraz stosowane rozwiązania techniczne, takie jak dławiki kompensacyjne, baterie kondensatorów i transformatory niskostratne.

Tabela 1: Porównanie podejścia UE i USA do kompensacji mocy biernej

Co to oznacza w praktyce?
Niezależnie od lokalizacji, każdy odbiorca przemysłowy musi zadbać o optymalny współczynnik mocy, aby uniknąć dodatkowych opłat i poprawić efektywność energetyczną systemu. Można to osiągnąć poprzez zastosowanie klasycznych rozwiązań, takich jak dławiki kompensacyjne lub baterie kondensatorów, jednak coraz częściej najlepszym wyborem okazują się nowoczesne transformatory niskostratne, które naturalnie ograniczają zapotrzebowanie na moc bierną już u podstawy instalacji.

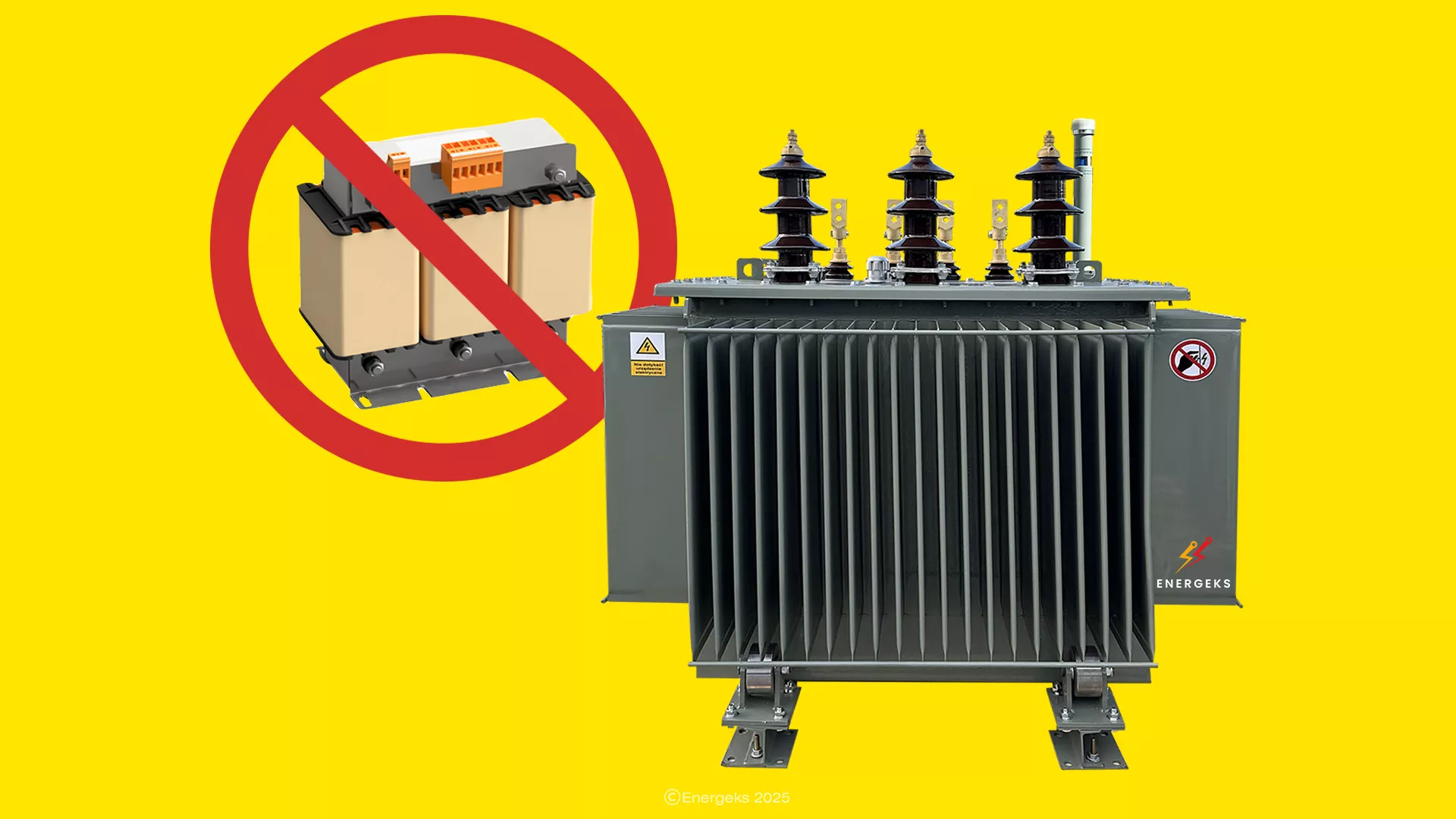

Dlaczego nowoczesne niskostratne transformatory eliminują potrzebę dławików kompensacyjnych?

Podstawową przyczyną konieczności stosowania dławików kompensacyjnych w systemach elektroenergetycznych jest nadmierny pobór mocy biernej, generowany przede wszystkim przez tradycyjne transformatory charakteryzujące się wysokimi stratami jałowymi. Nowoczesne niskostratne transformatory skutecznie eliminują ten problem u źródła dzięki zastosowaniu innowacyjnych technologii materiałowych i precyzyjnych procesów konstrukcyjnych. W praktyce oznacza to nie tylko ograniczenie kosztów operacyjnych, ale także uproszczenie całego układu zasilania poprzez wyeliminowanie dodatkowych urządzeń kompensacyjnych, takich jak dławiki kompensacyjne.

Niższe straty w rdzeniu oznaczają mniejszy pobór mocy biernej

Kluczowym elementem wpływającym na efektywność nowoczesnych transformatorów jest zastosowanie zaawansowanych materiałów magnetycznych. Wysokiej jakości amorficzne blachy oraz zoptymalizowane stopy krzemowe pozwalają na znaczące ograniczenie strat magnetycznych w rdzeniu. Ograniczenie strat jałowych bezpośrednio przekłada się na zmniejszenie prądu magnesującego, który w dużej mierze odpowiada za generowanie mocy biernej indukcyjnej. Dzięki temu nowoczesne transformatory pobierają znacznie mniej energii, którą należałoby kompensować przy użyciu dławików kompensacyjnych lub baterii kondensatorów.

W tradycyjnych transformatorach tego typu straty mogły sięgać nawet kilku procent mocy znamionowej. W przypadku niskostratnych konstrukcji straty jałowe są zredukowane do wartości rzędu 20-30 procent niższych niż w starszych jednostkach, co stanowi wymierną oszczędność energetyczną oraz finansową.

Lepszy współczynnik mocy już w stanie jałowym

Kolejnym istotnym aspektem jest poprawa współczynnika mocy w stanie jałowym. Starsze konstrukcje transformatorów cechowały się wyraźnym przesunięciem fazowym pomiędzy prądem a napięciem, co skutkowało współczynnikiem mocy znacząco niższym niż optymalne wartości. Dlatego w wielu przypadkach zachodziła konieczność instalacji dodatkowych urządzeń kompensacyjnych w postaci dławików kompensacyjnych lub kondensatorów, mających na celu poprawę cosφ.

Nowoczesne niskostratne transformatory charakteryzują się zoptymalizowanym kątem fazowym prądu jałowego, co oznacza, że już w stanie jałowym osiągają współczynnik mocy cosφ zbliżony do jedności. Użytkownik nie musi martwić się dodatkowymi nakładami na systemy kompensacji, ponieważ sam transformator pracuje z wysoką efektywnością energetyczną i minimalnym udziałem mocy biernej.

Brak ryzyka nadkompensacji i zakłóceń w sieci

Tradycyjne systemy kompensacyjne, szczególnie te bazujące na statycznych bateriach kondensatorów, niosą ze sobą ryzyko nadkompensacji, zwanej także ujemnym tgφ. Sytuacja taka występuje, gdy kompensacja mocy biernej przekracza rzeczywiste zapotrzebowanie instalacji, co prowadzi do wzrostu napięcia w sieci oraz potencjalnych zakłóceń jakości energii.

Niskostratne transformatory eliminują ten problem w sposób naturalny. Dzięki znacznemu ograniczeniu strat jałowych i zoptymalizowanej charakterystyce pracy nie generują nadmiarowej mocy biernej, a tym samym nie wymagają agresywnej kompensacji. Odbiorca końcowy może mieć pewność, że instalacja pracuje stabilnie, bez ryzyka niekontrolowanego wzrostu napięcia, bez konieczności stosowania dodatkowych dławików kompensacyjnych oraz bez konieczności ponoszenia kosztów związanych z rozbudowaną infrastrukturą kompensacyjną.

Właśnie dlatego wybór transformatorów niskostratnych to nie tylko decyzja technologiczna, ale także ekonomiczna. Minimalizacja strat i eliminacja potrzeby stosowania dławików kompensacyjnych przekładają się na niższe koszty eksploatacji, uproszczoną konfigurację systemu oraz zwiększoną niezawodność instalacji elektroenergetycznej.

Czy Twoja instalacja potrzebuje dławików kompensacyjnych?

Nie każda instalacja elektroenergetyczna musi dziś polegać na klasycznych rozwiązaniach kompensacyjnych. W wielu przypadkach zastosowanie nowoczesnych niskostratnych transformatorów eliminuje potrzebę stosowania dławików kompensacyjnych, a korzyści są widoczne od pierwszych miesięcy użytkowania.

Zakłady produkcyjne

W zakładach przemysłowych, gdzie dominują maszyny o dużych mocach i silniki indukcyjne, moc bierna generowana przez urządzenia wpływa na zwiększone koszty operacyjne. Dzięki ograniczeniu mocy biernej za pomocą transformatorów niskostratnych możliwe jest znaczne zmniejszenie opłat związanych z przekroczeniem współczynnika mocy, a także redukcja strat przesyłowych w zakładowej sieci. Mniej dławików kompensacyjnych to także mniejsza powierzchnia zajęta przez urządzenia, prostsza konserwacja i większa efektywność energetyczna.

Farmy fotowoltaiczne

W farmach PV stabilny współczynnik mocy jest kluczowy dla niezawodności pracy całej instalacji. Nowoczesne transformatory eliminują konieczność stosowania rozbudowanych układów kompensacji, co pozwala uprościć projekt stacji transformatorowych i jednocześnie zmniejszyć nakłady inwestycyjne. Mniej komponentów w układzie oznacza nie tylko niższe koszty początkowe, ale także mniejsze ryzyko awarii w długoterminowej eksploatacji.

Systemy magazynowania energii

W instalacjach magazynowania energii, szczególnie tych współpracujących z odnawialnymi źródłami, elastyczność i niezawodność systemu to podstawa. Nowoczesne przekształtniki energoelektroniczne oraz transformatory niskostratne umożliwiają stabilną pracę bez konieczności stosowania dodatkowych dławików kompensacyjnych. Mniej elementów w układzie oznacza uproszczenie architektury systemu, łatwiejszą synchronizację z siecią oraz większą stabilność całego magazynu energii.Czy Twoja instalacja potrzebuje dławików kompensacyjnych?

Jak niskostratne transformatory wpływają na koszty i efektywność?

Zastosowanie niskostratnych transformatorów to jeden z najprostszych i najbardziej opłacalnych sposobów na poprawę efektywności energetycznej każdej instalacji elektroenergetycznej. Według danych Międzynarodowej Agencji Energetycznej (IEA), wymiana standardowych transformatorów na jednostki niskostratne może przynieść redukcję strat energii nawet o 30% w skali całego cyklu eksploatacyjnego. W przypadku dużych zakładów przemysłowych czy farm fotowoltaicznych oznacza to wymierne oszczędności sięgające kilkudziesięciu tysięcy złotych rocznie, zależnie od mocy zainstalowanej.

Niższe straty jałowe bezpośrednio przekładają się nie tylko na obniżenie rachunków za energię elektryczną, ale również na wydłużenie żywotności sprzętu. Mniejsze obciążenie sieci i redukcja mocy biernej to stabilniejsze warunki pracy całego systemu, a co za tym idzie – niższe ryzyko awarii, mniej nieplanowanych przestojów i ograniczone koszty serwisowe.

Dodatkowo, optymalizacja współczynnika mocy eliminuje konieczność stosowania zewnętrznych urządzeń kompensacyjnych, takich jak dławiki kompensacyjne czy baterie kondensatorów, co oznacza oszczędność na poziomie inwestycji w infrastrukturę oraz przestrzeni w stacji transformatorowej.

Warto działać zanim operator sieci dystrybucyjnej zacznie naliczać dodatkowe opłaty za przekroczenie dopuszczalnych poziomów mocy biernej. Modernizacja transformatora to nie tylko krok w stronę efektywności, ale także zabezpieczenie przed rosnącymi kosztami energii. Optymalizuj swoją instalację już dziś i zyskaj przewagę zarówno operacyjną, jak i finansową.

FAQ

Czy niskostratne transformatory są droższe?
Koszt zakupu może być wyższy, ale oszczędności operacyjne i brak konieczności stosowania dławików szybko rekompensują tę różnicę.

Jak rozpoznać, że mój transformator potrzebuje kompensacji?
Sprawdź tabliczkę znamionową i dokumentację – współczynnik mocy i prąd jałowy powiedzą Ci wiele.

Czy wymiana transformatora wymaga przestoju?
W większości przypadków modernizacja może być zaplanowana z minimalnym czasem wyłączenia instalacji.

Jeśli zastanawiasz się, czy Twoja instalacja pracuje na najwyższych możliwych obrotach, warto sprawdzić to u źródła. W Energeks każdego dnia pomagamy naszym partnerom osiągać więcej, optymalizując zużycie energii, upraszczając systemy i eliminując niepotrzebne koszty. To dzięki temu zaufaniu od lat możemy dzielić się nie tylko sprawdzonymi rozwiązaniami, ale i praktycznym doświadczeniem.

Z dumą zapraszamy Cię do odwiedzenia naszej aktualnej oferty transformatorów niskostratnych. U nas znajdziesz zarówno sprawdzone modele dostępne od ręki, jak i rozwiązania projektowane pod indywidualne potrzeby.

Nasza baza wiedzy oraz publikacje na blogu powstały w oparciu o realne wdrożenia i współpracę z zakładami produkcyjnymi, farmami fotowoltaicznymi i operatorami sieci. Jeżeli chcesz skonsultować modernizację swojego systemu lub po prostu wymienić się doświadczeniem – dołącz do naszej społeczności na LinkedIn. Tam dzielimy się nie tylko ofertą, ale także wiedzą, case studies i pomysłami, które mogą pomóc Ci podejmować świadome decyzje.

Energeks to nie tylko produkty, to także ludzie, którzy chcą budować przyszłość energetyki razem z Tobą. Skontaktuj się z nami i zobacz, jak możemy wesprzeć Twoje plany!

Źródła:

1. International Energy Agency – Energy Efficiency 2023 Report

2. IEC 60076-1: Power Transformers – General

3. Polish IRiESD – Distribution Network Operation Instructions
