Upały wracają. Transformatory pamiętają każdy z nich.

Kiedy temperatura powietrza przekracza 35°C, większość urządzeń elektrycznych po prostu pracuje ciężej. Klimatyzacja ciągnie więcej prądu. Lodówki nie odpoczywają. Przemysł pracuje pełną parą, bo termin goni termin.

A transformator stoi w kącie stacji rozdzielczej, w kontenerze albo w piwnicy budynku i robi swoje. Bez słowa skargi. Do pewnego momentu.

Ten moment ma swoją nazwę: temperatura krytyczna uzwojeń.

Kiedy ją przekroczysz, transformator nie zawsze wyłączy się elegancko z komunikatem błędu. Czasem po prostu przyspiesza swoje starzenie. Cicho. Niewidocznie. Dzień po dniu, przez całe upalne lato.

Ten tekst jest o tym, co naprawdę dzieje się z transformatorem podczas fali upałów, dlaczego standardowe parametry mogą być mylące i co konkretnie warto sprawdzić, zanim wysoka temperatura zrobi to za ciebie.

Czas czytania: około 9 minut.

Najpierw trochę fizyki, bez której reszta nie ma sensu

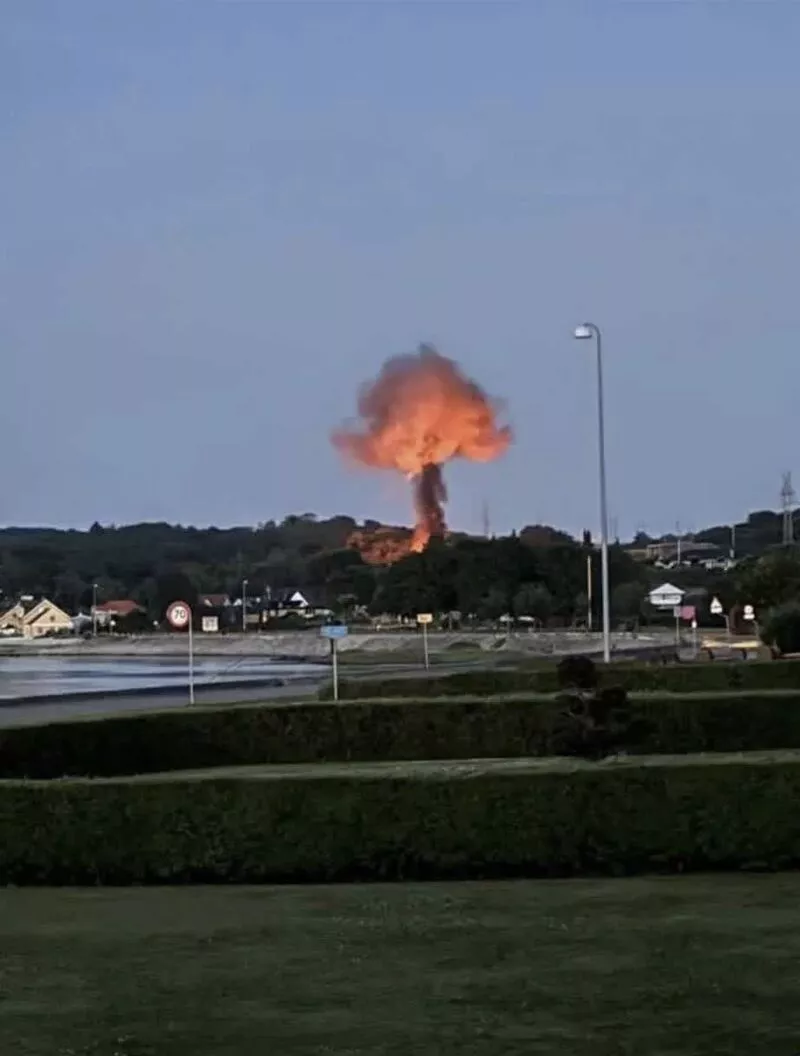

Kiedy w sieci pojawia się obraz spektakularnej eksplozji stacji elektroenergetycznej — jak w przypadku głośnych ujęć z okolic Enstedværket w Aabenraa, obiektu powiązanego z infrastrukturą Energinet — łatwo skupić się na samym efekcie: błysku, huku, dymie, skali zniszczenia.

Photo via LinkedIn on profile of Emil Mahler Larsen

Ale w energetyce takie obrazy są tylko finałem.

Końcem procesu.

Zanim dochodzi do awarii, zabezpieczenia, łuku elektrycznego, pożaru albo mechanicznego uszkodzenia aparatury, wcześniej zawsze dzieje się fizyka. Czasem przez sekundy. Czasem przez miesiące. Czasem przez lata.

I właśnie dlatego rozmowa o przegrzewaniu transformatorów w upały nie jest sezonowym straszeniem. Jest rozmową o tym, co dzieje się w urządzeniu długo przed momentem, w którym problem staje się widowiskowy.

Transformator produkuje ciepło. Nie przez przypadek, ale z natury swojej pracy.

Straty w żelazie rdzenia. Straty w miedzi lub aluminium uzwojeń. Prądy wirowe. Strumienie rozproszenia. To wszystko zamienia się w ciepło, które musi gdzieś odpłynąć.

W transformatorach olejowych to ciepło odbiera olej, który krąży naturalnie lub z pompami i oddaje energię do otoczenia przez chłodnicę albo żebra kadzi.

W transformatorach suchych — a o tych będziemy tu mówić najszerzej, bo to one stoją w budynkach, stacjach wewnętrznych, centrach danych i halach przemysłowych — to ciepło oddaje powietrze.

I tu zaczyna się problem.

Powietrze latem jest ciepłe.

Ciepłe powietrze odbiera ciepło gorzej niż zimne.

Transformator, który zimą spokojnie pracuje z temperaturą uzwojeń 80°C, latem przy tej samej mocy może osiągać 95–100°C. Albo więcej.

Każde dodatkowe 10°C powyżej wartości znamionowej przekłada się na mniej więcej dwukrotnie szybsze starzenie izolacji. To nie opinia — to dobrze zbadane prawo Arrheniusa, od dekad stosowane w elektrotechnice.

Izolacja, która powinna wytrzymać 30 lat, przy regularnym przekraczaniu dopuszczalnej temperatury może skończyć swój żywot w połowie tego czasu.

Powód 1: Temperatura otoczenia wyższa niż zakładał projekt

Większość transformatorów suchych projektuje się do pracy przy maksymalnej temperaturze otoczenia wynoszącej 40°C. To wartość normowa, często widoczna w dokumentacji technicznej.

Co to znaczy w praktyce?

Że producent zaprojektował chłodzenie tak, aby przy 40°C w pomieszczeniu transformator nie przekroczył dopuszczalnej temperatury uzwojeń.

Kiedy temperatura otoczenia przekracza 40°C — co w polskim klimacie latem 2024 i 2025 zdarzało się coraz częściej — transformator zaczyna pracować poza granicą swoich znamionowych możliwości cieplnych.

Nie ma w tym jego winy. To po prostu fizyka.

Jeżeli masz transformator suchy i nie wiesz, jaka jest rzeczywiście temperatura w jego pomieszczeniu podczas upalnego dnia, to jesteś w sytuacji kierowcy, który nie zna temperatury oleju silnikowego na podjeździe pod Tatry. Silnik może pojechać. Ale niekoniecznie wróci cały.

Co warto zrobić: sprawdzić, jaka jest rzeczywista temperatura otoczenia przy transformatorze w najgorętsze dni. Nie w biurze. Nie na zewnątrz budynku. Przy transformatorze, o 15:00, kiedy słońce grzeje ściany i dach przez kilka godzin.

Powód 2: Wentylacja pomieszczenia, która nie nadąża

Transformator suchy nie może oddawać ciepła w próżnię. Oddaje je do powietrza w pomieszczeniu. To powietrze musi gdzieś odpłynąć — i musi być zastępowane chłodniejszym.

Jeżeli wentylacja pomieszczenia jest za słaba, temperatura powietrza przy transformatorze rośnie. Transformator oddaje ciepło do coraz cieplejszego powietrza, co oznacza, że sam robi się coraz cieplejszy.

To błędne koło i może doprowadzić do przegrzania nawet przy obciążeniu dobrze poniżej mocy znamionowej.

Letnie upały robią z tym jedną konkretną rzecz: ogrzewają powietrze na zewnątrz budynku, które jest źródłem chłodzenia. Jeśli otwory wentylacyjne czerpią powietrze z południa, a słońce grzeje ścianę budynku od południa — temperatura czerpanego powietrza może być o 5–10°C wyższa niż temperatura powietrza w cieniu.

I to zanim powietrze dotrze do transformatora.

Co warto zrobić: ocenić, czy otwory wentylacyjne są dobrze rozmieszczone i czy kratki nie są zablokowane przez kurz, siatki ochronne zalane brudem albo przypadkowe składowanie rzeczy. Sprawdzić, czy strumień powietrza naprawdę przepływa przez pomieszczenie, a nie krąży w zamkniętej pętli.

Powód 3: Obciążenie rośnie razem z temperaturą

To paradoks lata, który boli podwójnie.

Kiedy robi się gorąco, zapotrzebowanie na energię elektryczną rośnie. Klimatyzacja. Wentylacja. Chłodnie. Przemysł spożywczy na pełnych obrotach. Lodówki, zamrażarki, systemy chłodzenia serwerowni — wszystko chciałoby zabrać swój kawałek mocy.

To oznacza, że transformatory są latem bardziej obciążone niż zimą.

I jednocześnie mają gorszą zdolność do oddawania ciepła.

Wyższe obciążenie → więcej strat w uzwojeniach → więcej ciepła do odprowadzenia. Wyższa temperatura otoczenia → gorsze warunki chłodzenia → wolniejsze odprowadzanie ciepła.

Te dwa efekty działają w tym samym czasie i w tym samym kierunku.

Transformator w lipcu pracuje więc na podwójnym niekorzystnym warunku. Więcej produkuje ciepła i wolniej je oddaje.

Co warto zrobić: sprawdzić historyczne dane o obciążeniu transformatora z poprzednich lat w miesiącach letnich. Jeżeli w ostatnich latach obciążenie rosło (bo przybyło klimatyzacji, nowych urządzeń albo rozbudowano obiekt), margines cieplny mógł się zmniejszyć.

Powód 4: Czujniki temperatury, które nie alarmują na czas

Nowoczesny transformator suchy powinien być wyposażony w czujniki temperatury uzwojeń. Mogą to być czujniki PT100 lub PTC, które współpracują z przekaźnikiem cieplnym. Przekaźnik wysyła sygnał alarmowy przy pierwszym progu i odłącza transformator przy drugim — krytycznym.

Brzmi dobrze.

Ale w praktyce pojawiają się trzy problemy.

Pierwszy: czujnik mierzy temperaturę w konkretnym punkcie uzwojenia. Jeżeli jest źle umieszczony albo przestarzały, może nie odzwierciedlać rzeczywistej temperatury w najgorętszym miejscu cewki.

Drugi: część transformatorów, szczególnie starszych lub tańszych instalacji, ma nastawy alarmowe ustawione zbyt wysoko. Alarm pojawia się, kiedy izolacja już od tygodni pracowała w warunkach nadmiernego ciepła.

Trzeci: sygnał alarmu idzie do systemu BMS budynku albo do lokalnej tablicy. Jeżeli latem nikt tego nie obserwuje aktywnie, alarm może przez kilka godzin palić się niezauważony.

Co warto zrobić: sprawdzić, kiedy ostatnio kalibrowano i testowano układ czujników. Sprawdzić nastawy alarmowe w dokumentacji i porównać je z temperaturą izolacji klasy F (155°C) lub klasą B (130°C). Upewnić się, że alarm trafia do kogoś, kto reaguje — nie tylko zapisuje się w logu.

Powód 5: Przeciążenie podczas szczytu letniego

Transformatory mają możliwość krótkotrwałego przeciążenia — nawet do 120–150% mocy znamionowej przez określony czas. To opcja projektowa, przydatna przy chwilowych szczytach zapotrzebowania.

Tylko że ta możliwość jest obliczana przy założeniu, że transformator przed przeciążeniem pracował przez jakiś czas z niskim obciążeniem i jest stosunkowo zimny.

Latem transformator może być ciepły przez całą dobę. Chłodne noce, które w zimie dawały mu czas na odbudowanie marginesu cieplnego, latem mogą nie dawać wystarczającego wychłodzenia.

Kiedy taki transformator wchodzi w stan szczytowego obciążenia — powiedzmy, podczas upalnego popołudnia, gdy klimatyzacja ciągnie pełną mocą — startuje z wyższej temperatury bazowej. Margines do temperatury krytycznej jest mniejszy. Przeciążenie, które zimą byłoby bez problemu, latem może być ryzykowne.

Co warto zrobić: jeżeli transformator jest często wykorzystywany do granic mocy znamionowej, przejrzeć krzywe przeciążalności w dokumentacji technicznej i sprawdzić, jak zmieniają się wraz z temperaturą otoczenia. Producenci dostarczają te dane. Warto je przeczytać przed sierpniem, a nie po.

Powód 6: Pył i kurz latem zamykają kanały chłodzące

Transformatory suche oddają ciepło przez kanały powietrzne w uzwojeniach i między elementami konstrukcji. Te kanały muszą być drożne.

Latem, kiedy okna i drzwi są częściej otwarte, kiedy wentylatory pracują intensywniej, a budowy i prace remontowe w pobliżu generują więcej pyłu — ilość kurzu w powietrzu rośnie.

Kurz osiada na uzwojeniach i w kanałach. Jeżeli uzwojenie jest typu open wound lub VPI, kurz może stopniowo ograniczać przepływ powietrza. Im grubsza warstwa kurzu, tym gorsze chłodzenie.

W transformatorach cast resin problem jest mniejszy — żywica epoksydowa tworzy zamkniętą osłonę uzwojeń. Ale i tu kurz na zewnętrznych powierzchniach blokuje wymianę ciepła.

Dodatkowo pył nasycony wilgocią może stanowić zagrożenie dla izolacji — szczególnie jeżeli zawiera cząstki metaliczne lub substancje chemiczne z produkcji.

Co warto zrobić: sprawdzić stan czystości transformatora i jego otoczenia. Jeżeli poprzednie przeglądy wykazywały nadmierne zabrudzenie, może warto zaplanować czyszczenie przed szczytem letnim, a nie po nim.

Powód 7: Transformator po prostu ma już swoje lata

Izolacja transformatora starzeje się. To nie opinia — to fakt techniczny i ekonomiczny, który warto brać pod uwagę.

Z każdym rokiem pracy, z każdą falą upałów, z każdym przeciążeniem i z każdym cyklem nagrzewania i stygnięcia, izolacja traci swoje właściwości. Staje się krucha. Traci elastyczność. Obniża się jej wytrzymałość dielektryczna.

Transformator, który ma 15–20 lat i przez połowę swojego życia pracował w trudnych cieplnie warunkach, może mieć izolację w stanie odpowiadającym znacznie starszemu urządzeniu.

Nikt tego nie widzi gołym okiem. Izolacja może wyglądać dobrze i jednocześnie być na granicy wytrzymałości.

Upał nie jest problemem sam w sobie. Upał jest testem.

Jeżeli izolacja jest w dobrym stanie, test przejdzie bez komplikacji. Jeżeli jest zmęczona — upał może być tym momentem, który finalizuje to, co zaczęło się kilka lat wcześniej.

Co warto zrobić: jeżeli transformator ma powyżej 15 lat i nie był poddany diagnostyce w ostatnich kilku sezonach, warto rozważyć pomiary izolacji. Pomiar rezystancji izolacji, współczynnik absorpcji, a w przypadku transformatorów olejowych — analiza oleju — to narzędzia, które dają realny obraz stanu technicznego urządzenia.

Co konkretnie robić, kiedy nadchodzi fala upałów

Poniżej praktyczna lista działań, które mają sens przed i podczas wysokich temperatur. Nie ma tu egzotyki — tylko rzeczy, które naprawdę wpływają na bezpieczeństwo pracy transformatora.

Przed sezonem letnim:

Sprawdź temperaturę w pomieszczeniu transformatora z poprzedniego lata, jeżeli masz takie dane. Porównaj z temperaturą otoczenia zakładaną w dokumentacji.

Oceń wentylację: czy kratki są drożne, czy przepływ powietrza jest właściwy, czy powietrze czerpane nie pochodzi z miejsc nadmiernie nagrzanych przez słońce.

Sprawdź nastawy czujników temperatury i przetestuj, czy sygnał alarmowy rzeczywiście dociera do osoby odpowiedzialnej.

Oceniaj historyczne obciążenie — czy transformator jest coraz bardziej obciążony rok do roku.

Jeżeli transformator ma ponad 15 lat, rozważ przegląd diagnostyczny przed sezonem.

Podczas fali upałów:

Monitoruj temperaturę w pomieszczeniu transformatora regularnie — nie tylko raz w tygodniu.

Jeżeli transformator ma układ chłodzenia wymuszonego (wentylatory AF), sprawdź, czy wentylatory działają poprawnie i czy ich praca jest wyzwalana w odpowiednim momencie.

Jeżeli masz możliwość chwilowego rozłożenia obciążenia lub redukcji obciążeń nieprodukcyjnych w szczycie temperatury, warto to rozważyć.

Nie ignoruj alarmu temperatury, nawet jeżeli dotychczas zawsze okazywał się fałszywy. Latem każdy alarm wymaga sprawdzenia.

Transformator suchy a olejowy — czy to zmienia sytuację?

Tak, ale nie tak, jak wielu sądzi.

Transformator olejowy ma olej, który odprowadza ciepło od uzwojeń do ścian kadzi i chłodnic. To pozwala na wyższą pojemność cieplną i wolniejszy wzrost temperatury uzwojeń przy krótkotrwałych szczytach.

Ale olej też ma swoją temperaturę krytyczną. Przy zbyt wysokiej temperaturze otoczenia i zbyt słabym chłodzeniu — na przykład przy zablokowanych żebrach kadzi albo uszkodzonej pompie chłodzącej — transformator olejowy też się przegrzeje.

Transformator suchy reaguje szybciej na zmiany temperatury otoczenia, bo nie ma buforu termicznego w postaci oleju. Za to nie ma ryzyka wycieku oleju, nie ma ryzyka pożaru oleju i jest generalnie mniej skomplikowany eksploatacyjnie.

W obydwu przypadkach zasada jest ta sama: wysoka temperatura otoczenia zmniejsza zdolność transformatora do oddawania ciepła. I w obydwu przypadkach ignorowanie tego przez kilka sezonów zostawia ślad w izolacji.

Kilka słów o tym, czego nie warto robić

Nie warto polegać wyłącznie na tym, że ZAWSZE DZIAŁAŁO (?)

Transformatory są urządzeniami niezwodnie cierpliwymi. Mogą pracować w złych warunkach przez miesiące i lata, nie dając wyraźnych sygnałów. A potem awaria zdarza się nagle — często przy okazji pierwszego poważnego przeciążenia albo szczególnie długiej fali upałów.

Nie warto też zakładać, że skoro transformator ma czujnik temperatury, to problem sam się rozwiąże. Czujnik może ostrzegać — ale nie może poprawić wentylacji, obniżyć obciążenia ani naprawić izolacji, która już jest zmęczona.

I nie warto porównywać transformatora do urządzenia, które "jak się zepsuje, to kupimy nowe". Transformatory SN to inwestycje na dekady. Przedwczesna awaria to nie tylko koszt zakupu nowego urządzenia — to przestój, koszt montażu, ryzyko przepaleń w instalacji, potencjalna utrata produkcji i wiele nerwów na stacji.

Upał nie jest wrogiem transformatora, o ile mu pomagasz

Fala upałów to test infrastruktury energetycznej.

Większość transformatorów, które są w dobrym stanie technicznym i pracują w dobrze zaprojektowanych warunkach, przejdzie przez lato bez problemu. Są to urządzenia budowane z myślą o długoletniej pracy.

Ale te, które mają kilkanaście lat, pracują w słabo wentylowanych pomieszczeniach, są coraz mocniej obciążone i nie były regularnie sprawdzane — latem mają znacznie mniej marginesu.

Dobra wiadomość jest prosta: większość z tych problemów można sprawdzić, ocenić i poprawić. Wentylacja. Obciążenie. Czystość. Czujniki. Stan izolacji.

To nie jest skomplikowana diagnostyka. To jest dbanie o urządzenie, które obsługuje całą instalację i nie ma zastępstwa na czas awarii.

Jeżeli nie wiesz, w jakim stanie jest Twój transformator i jak zareaguje na najbliższe upały — to dobry moment, żeby się dowiedzieć.

Chcesz sprawdzić swój transformator przed sezonem?

W Energeks pomagamy dobrać transformatory do rzeczywistych warunków pracy i ocenić, czy istniejące urządzenie ma odpowiedni margines na letnie szczyty.

Jeżeli planujesz wymianę transformatora, modernizację stacji albo chcesz sprawdzić, czy obecna jednostka ma odpowiedni zapas mocy, zobacz:

—> naszą ofertę transformatorów suchych i olejowych

—> sprawdź trafo dostępne od ręki w naszym magazynie

--> kolejne techniczne analizy na profilu Energeks na LinkedIn

W dobrze dobranej stacji transformatorowej lato nie powinno być loterią.

Powinno być tylko kolejnym sezonem pracy.

źródła:

Energinet — Ensted–Kiskelund / Enstedværket przy Aabenraa
IEC 60076-7:2018 — Loading guide for mineral-oil-immersed power transformers
Dobre techniczne źródło do części o temperaturze, obciążeniu, starzeniu cieplnym izolacji i wpływie temperatury otoczenia na żywotność transformatora.
