Czasami, zanim zaczniesz coś chronić, musisz to najpierw naprawdę poznać.

A sieć średniego napięcia – mimo że jest filarem nowoczesnych systemów energetycznych – wciąż pozostaje dla wielu inżynierów zagadką, z której znają tylko fragmenty. Tymczasem to właśnie od zrozumienia jej struktury, logiki i urządzeń zależy skuteczność każdego projektu zabezpieczeń.

W Energeks nie uczymy na sucho. Dzielimy się wiedzą, którą sami stosujemy w codziennej pracy – przy projektowaniu stacji transformatorowych, doborze rozdzielnic, wdrażaniu systemów ochrony i konfiguracji magazynów energii. Dzielimy się doświadczeniem z Tobą, bo wiemy, że chcesz projektować mądrze i bezpiecznie.

Jeśli tworzysz lub analizujesz systemy elektroenergetyczne, konfigurujesz zabezpieczenia albo pracujesz przy modernizacji istniejących linii – musisz znać anatomię sieci SN.

Ten wpis pozwoli Ci: zrozumieć, jakie napięcia obejmuje sieć średniego napięcia i dlaczego ma tak duży zakres, odróżniać i świadomie stosować topologie sieci (radialna, pętla, siatka), poznać funkcje głównych komponentów sieci SN – stacji, transformatorów, wyłączników i rozdzielnic, przygotować się do tworzenia czytelnych, logicznych schematów funkcjonalnych, które nie tylko spełniają normy, ale też chronią życie i mienie.

Co znajdziesz w tym artykule?

• W pierwszej części wyjaśnimy, czym dokładnie jest sieć średniego napięcia, jakie napięcia obejmuje i dlaczego różne kraje stosują różne klasyfikacje.

• Następnie przejdziemy do najczęstszych topologii sieci SN, pokazując, jak ich wybór wpływa na niezawodność i sposób projektowania zabezpieczeń.

• Na koniec dokładnie omówimy funkcje i rozmieszczenie głównych komponentów sieci średniego napięcia – takich jak stacje transformatorowe, transformatory SN/nn, rozdzielnice, wyłączniki mocy i przekaźniki zabezpieczeniowe. Pokażemy, jak każdy z tych elementów wpisuje się w strukturę sieci, jakie pełni zadania i gdzie najczęściej bywa rozmieszczony, aby zapewnić ciągłość zasilania i bezpieczeństwo ludzi oraz infrastruktury.

Dzięki tej wiedzy:

• przygotujesz się do samodzielnego tworzenia przejrzystych i logicznych schematów funkcjonalnych,

• zyskasz narzędzia do rozmowy z projektantami, wykonawcami i operatorami systemów dystrybucyjnych,

• łatwiej zrozumiesz zależności między urządzeniami w sieci SN i przełożysz je na konkretne decyzje techniczne – np. dobór typu zabezpieczenia lub miejsca instalacji przekładników prądowych.

To nie będzie podręcznik akademicki. To będzie praktyczna pigułka wiedzy, napisana z perspektywy tych, którzy na co dzień pracują z napięciami między 1 a 52 kV, a nie tylko o nich czytają.

Czas czytania: 7 minut

Czym jest sieć średniego napięcia i dlaczego warto ją rozumieć?

Sieć średniego napięcia (SN) to segment systemu elektroenergetycznego, który operuje w zakresie od 1 kV do 52 kV – choć warto zaznaczyć, że to definicja „z górnego pułapu”. W praktyce, w zależności od kraju, norm technicznych oraz przyjętych standardów operatora systemu, granice te mogą się istotnie różnić. W Polsce najczęściej spotkasz poziomy napięć takie jak 15 kV, 20 kV czy 30 kV, podczas gdy w Niemczech powszechny jest 10 kV, w Hiszpanii i we Włoszech – 24 kV i 36 kV, a w Wielkiej Brytanii i Indiach za średnie napięcie uznaje się nawet do 33 kV.

Dlaczego te różnice istnieją?

Wynikają z wielu czynników – od historycznych decyzji inwestycyjnych, przez dostępność urządzeń, aż po strukturę geograficzną i gęstość zabudowy danego kraju. Kraje o bardziej rozproszonym systemie zasilania (np. kraje skandynawskie czy Australia) mogą korzystać z innych standardów napięć niż państwa o wysokim zagęszczeniu odbiorców. Różnice te wpływają nie tylko na napięcia robocze, ale też na typy transformatorów, parametry zabezpieczeń, a nawet kształt i sposób prowadzenia linii kablowych czy napowietrznych.

Z punktu widzenia inżyniera ochraniającego sieć – znajomość lokalnej klasyfikacji napięć to fundament każdej decyzji technicznej. Nie wystarczy znać normy IEC – trzeba wiedzieć, co obowiązuje tu i teraz, w konkretnym rejonie energetycznym i jak te ustalenia wpływają na dobór przekaźników, wyłączników i transformatorów.

Funkcjonalnie sieć SN to pas transmisyjny pomiędzy stacjami wysokiego napięcia a końcowymi punktami dystrybucji energii – czyli transformatorami SN/nn, rozdzielnicami i tablicami zasilającymi odbiorców. Można ją porównać do systemu autostrad pomiędzy głównymi węzłami energetycznymi a siecią lokalną. W tej przestrzeni operują nie tylko megawaty, ale też ogromna odpowiedzialność – bo to właśnie na tym etapie występuje najwięcej zakłóceń, przeciążeń i zwarć.

Dlatego zrozumienie sieci średniego napięcia to nie tylko kwestia akademicka – to praktyczna konieczność. Pozwala inżynierowi działać świadomie, bezpiecznie i efektywnie. Dzięki temu wiemy, gdzie ustawić punkty pomiarowe, jak dobrać parametry wyłączników, kiedy zastosować kompensację, a kiedy zmienić topologię.

Można powiedzieć, że sieć SN jest jak sieć arterii między sercem a naczyniami włosowatymi – nie tak spektakularna jak przesył na poziomie 220 kV czy 400 kV, ale absolutnie kluczowa dla tego, by „tlen energetyczny” dotarł na czas do każdego zakamarka organizmu gospodarczego. To właśnie na tym etapie napięcie jest transformowane z poziomu wysokiego na średni, a potem – za pomocą transformatorów SN/nn – przekształcane w napięcie użytkowe (230/400 V), znane z gniazdek.

Dlaczego zrozumienie sieci średniego napięcia jest tak istotne?

Bo to tu najczęściej dochodzi do awarii, przeciążeń, zwarć i przerw w zasilaniu. To tu wchodzą do gry zabezpieczenia nadprądowe, przekaźniki ziemnozwarciowe, a czasem również urządzenia do kompensacji mocy biernej. Jeżeli nie rozumiesz tej części sieci – nie wiesz, gdzie postawić granicę odpowiedzialności, nie umiesz dobrać punktów pomiarowych, a projektowanie ochrony staje się grą w ciemno.

Na poziomie praktycznym: inżynier, który zna logikę działania sieci SN, nie tylko potrafi projektować lepsze systemy zabezpieczeń, ale też szybciej diagnozuje usterki, trafniej ocenia ryzyko i efektywniej współpracuje z operatorami systemów dystrybucyjnych. A to oznacza jedno – realny wpływ na niezawodność i bezpieczeństwo zasilania.

Z perspektywy projektantów i integratorów systemów elektroenergetycznych sieć średniego napięcia to nie sucha definicja. To codzienne wyzwania, które uczą pokory, precyzji i szacunku do energii. Zrozumienie, jak działa ta sieć, to pierwszy krok do projektowania mądrych i odpornych na awarie rozwiązań. Bez tej wiedzy – żadna technologia nie będzie działać pewnie.

Topologie sieci SN: radialna, pętla, siatka – co warto wiedzieć, zanim postawisz przekaźnik

Zanim przystąpisz do doboru zabezpieczeń w sieci średniego napięcia, musisz odpowiedzieć sobie na jedno kluczowe pytanie: z jaką topologią masz do czynienia? To, czy linia została zaprojektowana jako radialna, pętla czy siatka, determinuje nie tylko logikę przepływu energii, ale też strategię ochrony, selektywność i stabilność całego układu.

Każda z topologii sieci SN ma swoją specyfikę, mocne i słabe strony – a ich zrozumienie to fundament dla każdego inżyniera ochrony, projektanta czy wykonawcy instalacji energetycznych. Poniżej rozbieramy je na czynniki pierwsze.

Sieć radialna – najprostsza, ale najmniej odporna

Sieć radialna to najbardziej klasyczna i intuicyjna forma zasilania – energia elektryczna płynie w jednym, niezmiennym kierunku: od stacji zasilającej w stronę odbiorcy końcowego. Wyobraź sobie rozłożysty dąb: pień to główna stacja, a każda gałąź to pojedyncza linia przesyłowa, zakończona transformatorami SN/nn. Brzmi prosto? Tak właśnie jest – i w tym tkwi zarówno siła, jak i słabość tej topologii.

W typowej sieci radialnej każdy punkt ma jedno źródło zasilania. Nie ma możliwości rezerwowego doprowadzenia energii z innej strony – jeśli na którymś odcinku dojdzie do awarii (np. uszkodzenia kabla, zwarcia lub przepięcia), cały segment za punktem uszkodzenia traci zasilanie natychmiast. W Polsce sieci radialne dominują w rejonach wiejskich i podmiejskich, gdzie liczba odbiorców na kilometr sieci jest relatywnie niska – często poniżej 20 klientów na km linii SN.

Zaletą tego rozwiązania jest niewielka złożoność projektowa i łatwość lokalizacji zakłóceń. Koszty budowy takich sieci są najniższe spośród wszystkich typologii – zarówno jeśli chodzi o infrastrukturę, jak i o osprzęt zabezpieczeniowy. Dla wielu OSD to pierwszy wybór przy planowaniu zasilania rozproszonych odbiorców o umiarkowanym zapotrzebowaniu.

Ale nie wszystko złoto, co tanie. Wadą sieci radialnej jest niewielka odporność na awarie i brak redundancji – nawet pojedyncze uszkodzenie może odciąć energię na dużym obszarze. Statystycznie, czas przywrócenia zasilania w sieciach radialnych wynosi średnio od 30 minut do 2 godzin, w zależności od rozległości obszaru i szybkości interwencji. Co więcej, ochrona takich sieci musi być niezwykle precyzyjna – każde opóźnienie lub błędna selektywność może prowadzić do wyłączenia zbyt dużego fragmentu sieci.

W praktyce inżynierskiej, sieci radialne wymagają zastosowania przekaźników nadprądowych nieskierunkowanych, które szybko reagują na zwarcia, ale nie są w stanie rozpoznać kierunku przepływu prądu. W systemach bardziej zaawansowanych stosuje się automatyczne załączanie rezerwy (AZR) i lokalne systemy powiadamiania o awarii – jednak ich wdrożenie podnosi koszty, co bywa nieakceptowalne w mniejszych projektach.

Zastosowanie:
Najczęściej spotykana w sieciach wiejskich, terenach o niskiej gęstości zabudowy, w mniejszych zakładach przemysłowych, a także w rozproszonych systemach zasilania awaryjnego.

Zalety:

• Prosta struktura = łatwe projektowanie i eksploatacja

• Tanie wdrożenie

• Niska złożoność zabezpieczeń

Wady:

• Brak redundancji – awaria w jednym punkcie odcina cały odcinek

• Długi czas przywrócenia zasilania

• Ograniczone możliwości rekonfiguracji

Wnioski dla ochrony:

Wymagana jest pełna selektywność zabezpieczeń – przekaźniki muszą reagować precyzyjnie, by nie odcinać zasilania wyżej w sieci. Często stosuje się tu zabezpieczenia nadprądowe kierunkowe lub bezkierunkowe, zabezpieczenia ziemnozwarciowe, a czasami także auto-reclosing.

Sieć pętlowa (looped) – kompromis między prostotą a niezawodnością

Sieć pętlowo-zamknięta to eleganckie połączenie prostoty sieci radialnej i odporności układów siatkowych. Jej fundamentem jest możliwość zasilania danego punktu z dwóch różnych kierunków – przy czym w normalnych warunkach zasilanie odbywa się tylko z jednej strony, a druga pozostaje rezerwowa (w gotowości do przełączenia).

W praktyce wygląda to tak: wyobraź sobie pierścień, w którym każdy odbiorca ma połączenie zarówno z jedną, jak i drugą częścią obwodu. W przypadku awarii – np. zwarcia lub uszkodzenia kabla – zasilanie zostaje szybko przywrócone od strony alternatywnej. Cały proces może zająć zaledwie kilka sekund, o ile zastosowano odpowiednią automatykę i przekaźniki z funkcją kierunkową.

Pętla to rozwiązanie typowe dla miast, obszarów przemysłowych, obiektów krytycznych (szpitale, systemy metra, serwerownie) oraz wszędzie tam, gdzie ciągłość zasilania musi być zagwarantowana bez względu na okoliczności. W Warszawie, Wrocławiu czy Trójmieście wiele osiedli zasilanych jest właśnie w układzie pętlowym – a operatorzy mogą dzięki temu ograniczyć liczbę godzin przerwy w dostawie energii do pojedynczych minut w skali roku.

Topologia pętli wymaga jednak większego zaawansowania systemowego. Projektant musi uwzględnić nie tylko kierunek przepływu prądu, ale również możliwość równoczesnego zasilania z dwóch źródeł, co – jeśli nie zostanie odpowiednio zabezpieczone – może prowadzić do poważnych uszkodzeń sprzętu. Wymagana jest tu koordynacja czasowa działania zabezpieczeń, odpowiednio ustawione interlocki oraz przekaźniki nadprądowe kierunkowe (50/51 oraz 67).

Warto też dodać, że pętle często projektuje się w formie „otwartej”, a zamyka dopiero w sytuacjach awaryjnych – co pozwala połączyć prostotę sterowania z elastycznością rekonfiguracji. Coraz częściej takie układy wyposażane są w cyfrowe reclosery i urządzenia z komunikacją IEC 61850, co umożliwia pełną automatyzację przełączeń bez udziału dyspozytora.

Zastosowanie:
Popularna w miastach, dużych zakładach przemysłowych, szpitalach i centrach danych – wszędzie tam, gdzie kluczowe jest utrzymanie ciągłości zasilania.

Zalety:

• Zwiększona niezawodność

• Możliwość rekonfiguracji sieci w razie awarii

• Ograniczenie przestojów

Wady:

• Większa złożoność układu i zabezpieczeń

• Wymaga koordynacji czasowej przekaźników

• Potrzebne inteligentne systemy przełączania (np. reclosery)

Wnioski dla ochrony:

Zabezpieczenia muszą rozpoznawać kierunek przepływu prądu, dlatego często stosuje się przekaźniki kierunkowe oraz systemy SCADA, które umożliwiają dynamiczne przełączanie źródeł. Ważne jest też przewidzenie logiki interlocków, by zapobiec równoczesnemu zasilaniu z obu końców pętli.

Sieć siatkowa (mesh) – maksimum elastyczności, maksimum odpowiedzialności

Sieć siatkowa (mesh) to najbardziej zaawansowana i złożona topologia dystrybucyjna, w której linie średniego napięcia tworzą gęstą sieć wzajemnych połączeń. Prąd może przepływać wieloma możliwymi trasami, a każdy odbiorca może być zasilany z kilku różnych kierunków jednocześnie. To odpowiednik systemu komunikacyjnego dużego miasta – z alternatywnymi trasami, objazdami i wieloma punktami dostępu.

W praktyce, sieci siatkowe są stosowane w dużych aglomeracjach miejskich, strefach przemysłowych, hubach logistycznych, portach, lotniskach, a także przy dużych elektrowniach i farmach PV. Tam, gdzie zasilanie nie może być przerwane nawet na ułamek sekundy, a redundancja i elastyczność są warunkiem koniecznym.

Zaletą tej topologii jest wysoka odporność na awarie – uszkodzenie jednej lub nawet kilku linii nie powoduje odcięcia zasilania, bo energia może „znaleźć” inną drogę. W systemach zintegrowanych z magazynami energii i mikroźródłami OZE (np. farmy PV + ESS), siatka umożliwia dynamiczne bilansowanie mocy i redukcję strat przesyłowych.

Ale za tę elastyczność płaci się złożonością. Sieć siatkowa wymaga najdokładniejszego planowania zabezpieczeń i synchronizacji przekaźników, bo przepływ prądu jest zmienny i nieprzewidywalny. Bez odpowiednich rozwiązań – takich jak przekaźniki wielofunkcyjne, cyfrowe systemy sterowania, automatyka stacyjna SAS i pełna integracja z systemem SCADA lub DMS – sieć siatkowa może stać się... pułapką.

Czas reakcji zabezpieczeń w sieciach siatkowych musi mieścić się często w granicach 50–100 ms, a każdy błąd selektywności może spowodować zadziałanie wielu zabezpieczeń jednocześnie, prowadząc do lawinowego odłączenia odbiorców. Z tego powodu sieci mesh projektuje się głównie tam, gdzie infrastruktura energetyczna pracuje z najwyższą klasą niezawodności – np. przy zasilaniu dużych szpitali (N+1), metra, lotnisk czy serwerowni klasy Tier IV.

Zastosowanie:
Stosowana głównie w centrum dużych miast, strefach przemysłowych, portach, lotniskach – tam, gdzie czas reakcji musi być mierzony w sekundach, a przerwa w zasilaniu jest niedopuszczalna.

Zalety:

• Wysoka elastyczność i odporność sieci

• Możliwość natychmiastowego przekierowania zasilania

• Doskonała redundancja i stabilność napięciowa

Wady:

• Złożona logika ochrony

• Wysokie koszty wdrożenia i utrzymania

• Ryzyko zadziałania wielu zabezpieczeń jednocześnie (brak selektywności)

Wnioski dla ochrony:
W takich sieciach selektywność i koordynacja zabezpieczeń to zadanie dla zaawansowanych systemów. Wymagane są przekaźniki o dużej czułości i funkcjach komunikacyjnych (np. IEC 61850), cyfrowe rozdzielnice, a nierzadko też automatyka stacji (SAS) i ochrona zintegrowana z DMS (Distribution Management System).

Wybór topologii sieci średniego napięcia warunkuje wszystko – od ceny projektu, przez wybór rozdzielnic, po architekturę zabezpieczeń. Dobry projektant zna nie tylko zalety i ograniczenia każdej z nich, ale też potrafi dopasować technologię do potrzeb terenu, typu odbiorcy i warunków eksploatacyjnych. Dlatego zanim postawisz pierwszy przekaźnik – zatrzymaj się i zapytaj: z jaką topologią mam do czynienia i czego ona ode mnie wymaga?

Stacje, transformatory, rozdzielnice i wyłączniki – cztery filary sieci SN, które decydują o niezawodności

Sieć średniego napięcia to nie tylko kable i wykresy. To żywy system, który – jak każde sprawnie działające ciało – potrzebuje organów: stacji, które koordynują, transformatorów, które dostosowują napięcie, rozdzielnic, które dzielą energię między odbiorców i wyłączników, które chronią, zanim stanie się coś poważnego.

Każdy z tych elementów pełni konkretną rolę w strukturze sieci, a ich właściwy dobór i rozmieszczenie to fundament efektywnego i bezpiecznego zasilania. Poniżej rozkładamy ten fundament na czynniki pierwsze – z wiedzą z placów budowy, projektów stacji kontenerowych i modernizacji sieci.

Stacje transformatorowo-rozdzielcze – serce sieci i punkt decyzyjny

Stacja SN/WN lub SN/nn to miejsce, gdzie energia zmienia swoje oblicze. To centrum przetwarzania i rozdziału, w którym napięcie ulega transformacji i zostaje przekierowane do kolejnych segmentów sieci. W sieci SN mamy do czynienia z różnymi typami stacji – od klasycznych stacji słupowych o mocach 160–400 kVA, po zaawansowane stacje kontenerowe, obsługujące transformatory o mocach 1000–2500 kVA i więcej.

W praktyce, stacja to:

• punkt transformacji (np. 20/0,4 kV),

• centrum zarządzania rozdziałem energii,

• węzeł komunikacyjny dla systemów automatyki (np. IEC 61850, SCADA),

• oraz fizyczna lokalizacja zabezpieczeń, które muszą zareagować w ciągu 50–150 ms, by zapobiec rozprzestrzenieniu zwarcia.

Nowoczesne stacje SN często wyposażone są w systemy magazynowania energii (ESS), zabezpieczenia łukowe, sensory optyczne i rejestratory zakłóceń – bo współczesna sieć to nie tylko przesył, ale też monitoring, optymalizacja i odporność.

Zobacz także nasz artykuł:
Stacje transformatorowe i podstacje: Zasadniczy element nowoczesnej dystrybucji energii

Transformatory SN/nn – tłumacze napięć, bez których nic nie działa

Transformator to urządzenie, które w praktyce przekształca napięcie z poziomu średniego (np. 15 lub 20 kV) na poziom użytkowy 400/230 V. Z pozoru cichy, masywny, niepozorny. Ale w rzeczywistości to najbardziej obciążone urządzenie w całym systemie lokalnym – przez jego uzwojenia przechodzi nieustannie od kilku do kilkunastu tysięcy amperów dziennie.

Przykładowo, transformator 1000 kVA zasilany z sieci 15 kV przy pełnym obciążeniu będzie generował prąd pierwotny rzędu 38,5 A, a po stronie wtórnej (400 V) – 1443 A! Taki poziom mocy wymaga nie tylko doskonałej izolacji żywicznej lub olejowej, ale też skutecznej ochrony termicznej, zabezpieczeń nadprądowych i regularnej diagnostyki.

Z punktu widzenia ochrony, transformator to punkt krytyczny – każde zwarcie po stronie SN musi być odcięte natychmiast, zanim dojdzie do przegrzania lub wybuchu łuku elektrycznego. Dlatego w jego bezpośrednim sąsiedztwie zawsze znajdują się przekaźniki oraz wyłączniki mocy lub bezpieczniki topikowe, w zależności od wielkości instalacji.

Zapoznaj się z naszą ofertą transformatorów średniego napięcia:
Energeks Oferta

Rozdzielnice SN – kontrolowane centrum dowodzenia

Rozdzielnica średniego napięcia to kompaktowa jednostka, która integruje urządzenia łączeniowe, zabezpieczeniowe i pomiarowe. To tutaj podejmowane są decyzje o przesyle – czy zasilanie pójdzie w lewo, w prawo, do budynku A czy strefy B. W nowoczesnych układach dystrybucyjnych rozdzielnice są pełne technologii: od przekładników prądowych, przez zabezpieczenia łukowe, po cyfrowe przekaźniki z komunikacją Modbus, IEC 61850 czy Profibus.

W zależności od zastosowania, projektuje się:

• rozdzielnice AIS (powietrzne) – ekonomiczne, wymagające więcej miejsca (najczęściej: 1,5–2 m²/komora),

• rozdzielnice GIS (gazowe) – kompaktowe, bezpieczne, hermetyzowane, idealne do stacji miejskich,

• rozdzielnice hybrydowe lub zintegrowane z systemem automatyki – które pełnią funkcję „cyfrowego strażnika” przepływu energii.

Dobrze zaprojektowana rozdzielnica pozwala na wymianę segmentu bez wyłączania zasilania, co przekłada się na krótsze przerwy serwisowe i większą niezawodność. W praktyce terenowej, czas reakcji przekaźnika w rozdzielnicy SN (np. SEPAM, REF615, MiCOM) musi mieścić się w przedziale 40–80 ms, by skutecznie ograniczyć skutki zwarć łukowych.

Dowiedz się więcej:
Jak wybrać rozdzielnicę w 2025 roku i nie dać się nabrać: przewodnik techniczny

Wyłączniki mocy – strażnicy graniczni Twojej sieci

Wyłącznik mocy to nie „zwykły bezpiecznik”. To zaawansowane urządzenie, które przerywa przepływ prądu zwarciowego rzędu kilku tysięcy amperów w ułamku sekundy – bez generowania łuku, dymu i zniszczeń. To on, w połączeniu z przekaźnikiem, decyduje, czy i kiedy odciąć zasilanie, by nie dopuścić do uszkodzenia transformatora, spalenia uzwojeń czy zagrożenia życia.

W sieci średniego napięcia stosuje się najczęściej:

• wyłączniki próżniowe (do 36 kV) – szybkie, trwałe, odporne na warunki środowiskowe,

• wyłączniki SF6 (dla GIS-ów) – kompaktowe, hermetyczne, idealne do sieci miejskich,

• wyłączniki z izolacją powietrzną (starszego typu) – mniej popularne, ale wciąż spotykane w sieciach przemysłowych.

Wybór wyłącznika zależy od mocy zwarciowej sieci, napięcia znamionowego oraz liczby operacji łączeniowych na godzinę. W praktyce terenowej, czas zadziałania mechanizmu wyłącznika wynosi 30–60 ms, a jego żywotność liczona jest w dziesiątkach tysięcy cykli.

Bez tych czterech elementów – stacji, transformatorów, rozdzielnic i wyłączników – sieć średniego napięcia nie działa i nie chroni. Każdy z nich ma swój język, swoje ograniczenia i swoje wymagania projektowe. Ale tylko działając wspólnie – jak zgrany zespół – mogą zagwarantować to, co najważniejsze: nieprzerwaną dostawę energii i bezpieczeństwo ludzi.

Dobór przekaźników i selektywność w sieci SN – jak to zrobić dobrze?

Zacznijmy od faktu, którego nie da się obejść: sieć średniego napięcia nie wybacza błędów w logice zabezpieczeń. Wysokie moce, gwałtowne zmiany prądów zwarciowych, dynamiczne przełączenia źródeł – to środowisko, w którym zbyt szybka lub zbyt wolna reakcja przekaźnika może kosztować więcej niż wymianę urządzenia. Może kosztować przestój całego zakładu, wyłączenie obiektu krytycznego albo co gorsza – zagrożenie dla ludzi.

A wszystko zaczyna się od jednego pytania: czy przekaźnik wie, kiedy ma działać – i czy robi to tylko wtedy, kiedy powinien?

Dobór zabezpieczenia to nie tylko „wybierz model, wpisz prąd zadziałania, zatwierdź”. To świadome dopasowanie funkcji przekaźnika do topologii sieci, kierunku przepływu energii i czasu działania innych elementów w systemie. To rozpoznanie „kto za co odpowiada” i zaprogramowanie tej odpowiedzialności tak, by każdy działał w swojej kolejce – ani za wcześnie, ani za późno.

W sieci radialnej – tej najbardziej intuicyjnej, gdzie prąd płynie w jedną stronę – wystarczające bywają klasyczne zabezpieczenia nadprądowe 50/51. Ich rola? Reagować szybko na zwarcie i robić to z wyczuciem – tak, by ostatni punkt w linii miał czas zadziałać zanim zabezpieczenie „na górze” odetnie zasilanie wszystkim. Różnice czasowe między przekaźnikami powinny być przemyślane – często operujemy tu na poziomie 100–150 ms różnicy, co w świecie zwarć i dynamicznych obciążeń jest jak całe wieki. Źle dobrane czasy? Sieć zareaguje kaskadowo. Zgaśnie więcej niż trzeba. A odbiorcy zapamiętają to jako blackout, nie selektywność.

Ale wystarczy, że układ się zamknie – choćby pętlowo – i sprawa przestaje być jednoznaczna. W sieci pętlowej przepływ energii może odbywać się z dwóch stron. To znaczy, że zwykły przekaźnik nadprądowy już nie wystarczy. On nie „widzi”, z której strony nadciąga zwarcie. Dlatego wchodzą do gry przekaźniki kierunkowe 67. To one analizują wektor prądu i napięcia i wiedzą, czy zwarcie jest „po ich stronie barykady”, czy gdzieś dalej. Bez nich możesz mieć pozornie elegancką pętlę – która w momencie awarii zacznie się zachowywać jak źle skalibrowana sieć radialna, wyłączając oba źródła zasilania naraz.

A jeśli projektujesz sieć siatkową – taką, gdzie każdy może zasilać każdego, a kierunki prądów zmieniają się w czasie rzeczywistym – wkraczasz już na teren, gdzie proste zabezpieczenia przestają nadążać. Potrzebujesz przekaźników inteligentnych, wielofunkcyjnych IED, które nie tylko wykrywają zwarcie, ale komunikują się ze sobą nawzajem w ułamku sekundy. Taki przekaźnik nie podejmuje decyzji samotnie – pyta inne urządzenia o zdanie. Korzysta z GOOSE, z systemów SCADA, analizuje stan całej sieci. I działa dokładnie tam, gdzie trzeba, dokładnie wtedy, kiedy trzeba.

W praktyce czas zadziałania zabezpieczenia w dobrze zaprojektowanym systemie średniego napięcia mieści się w przedziale 40 do 150 milisekund. Ale to nie wszystko. Liczy się też selektywność progu – czyli różnica między wartością, przy której zadziała przekaźnik w punkcie A, a tą, która wyzwoli zabezpieczenie w punkcie B. Zbyt mała różnica – i dwa przekaźniki zareagują jednocześnie. Zbyt duża – a zwarcie dotrze dalej, niż powinno.

I jeszcze jedno: nie zapominaj o zabezpieczeniach ziemnozwarciowych. W sieciach SN, gdzie dominują układy kompensowane, zwarcia doziemne są cichym zabójcą – często niespektakularne, ale groźne, bo długo niedostrzegalne. Dlatego przekaźniki 50N/51N, kierunkowe 67N czy urządzenia z funkcją wykrywania składowej zerowej powinny być obecne wszędzie tam, gdzie niezawodność ma znaczenie.

Wszystko to sprowadza się do jednego – dobór zabezpieczenia to nie wybór urządzenia, ale projekt logiczny. To rozmowa między przekaźnikiem, siecią i inżynierem. I tylko wtedy, gdy ta rozmowa przebiega zrozumiale i precyzyjnie, możemy być spokojni, że w chwili próby sieć zareaguje tak, jak została zaprojektowana – a nie jak jej się „wydawało”.

Zanim podniesiesz napięcie – upewnij się, że znasz strukturę sieci średniego napięcia

Skuteczna ochrona zaczyna się od zrozumienia. A zrozumienie sieci średniego napięcia to coś więcej niż znajomość katalogowych danych – to świadomość, jak energia porusza się w strukturze topologii, jak reagują wyłączniki, i dlaczego przekaźniki działają wtedy, kiedy trzeba.

Jeśli dotarłeś do tego miejsca, jesteś w gronie tych profesjonalistów, którzy projektują z uważnością i budują systemy z odpowiedzialnością. Właśnie tacy inżynierowie zmieniają branżę – projekt po projekcie, schemat po schemacie.

A jeśli teraz czujesz, że czas przejść z teorii do konkretów – sprawdź, jak możemy Ci pomóc.

👉 Sprawdź ofertę transformatorów dostępnych od ręki
👉 Dołącz do społeczności profesjonalistów i pasjonatów elektroinżynierii na LinkedIn

Dziękujemy, że jesteś z nami. I pamiętaj – niezawodna ochrona zaczyna się tam, gdzie kończy się przypadek.

Źródła:

Electrical Engineering Portal – Relay coordination for MV systems
Siemens Energy – Protection and substation automation

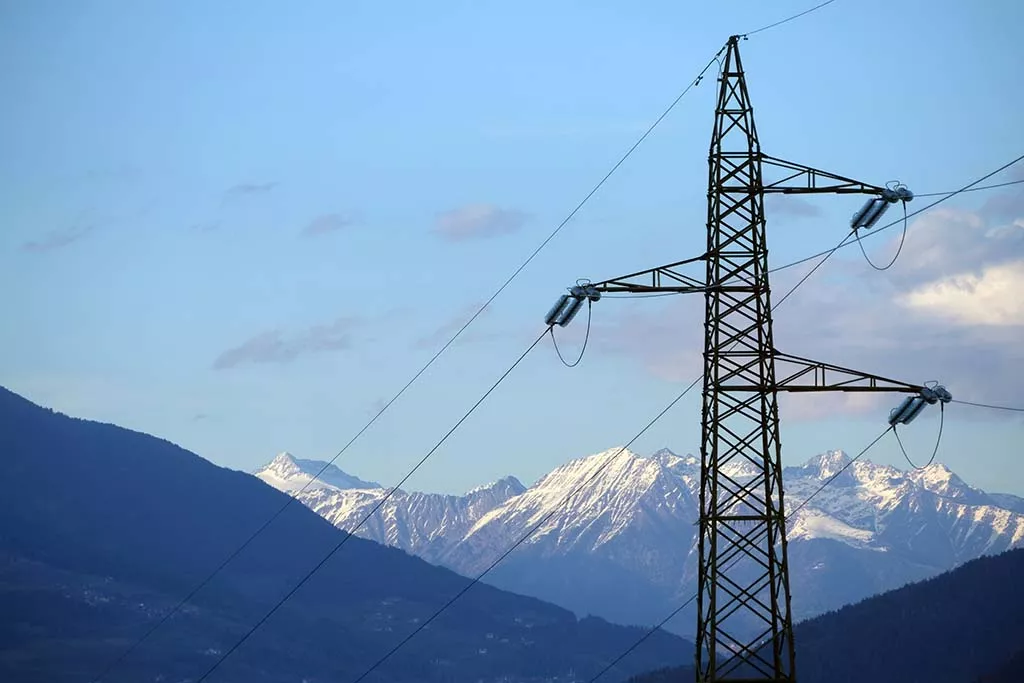

Cover Photo: Michael Kucharski
