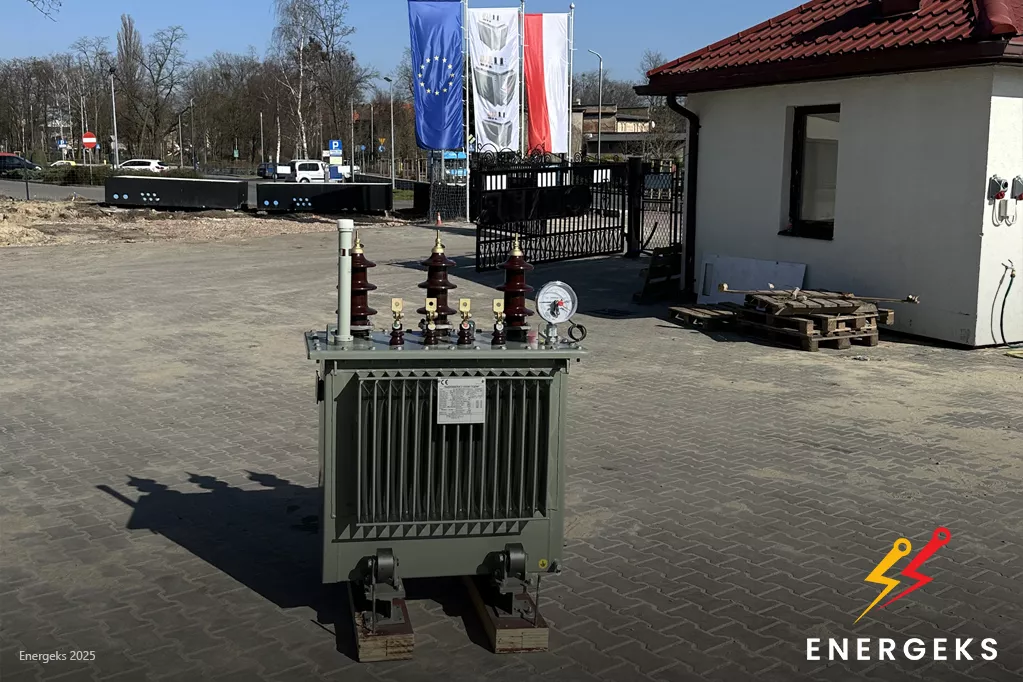

Współczynnik K to nie tylko kolejna cyferka na tabliczce znamionowej.

Wyobraź sobie, że Twoja rozdzielnica to serce zakładu, a zasilające ją transformatory to jego płuca. Teraz wyobraź sobie, że z każdym nowym napędem, falownikiem, zasilaczem LED czy serwerem... zanieczyszczasz to powietrze.

Harmoniczne prądy to niewidzialny smog w Twoim systemie, a Współczynnik K transformatora (ang. K-factor - określenie którego na potrzeby ninijeszego artykułu bedziemy używać wymiennie) to maska tlenowa, która pozwala układowi działać mimo wszystko. K-factor odnosi się do warunków pracy transformatora, można go określić, jako klasę odporności na obciążenia nieliniowe .

Brzmi skomplikowanie?

Zaraz wszytsko wyjaśnimy! Dostarczamy transformatory, które mają przetrwać w środowiskach o ekstremalnym nasyceniu harmonicznymi. Rozumiemy, jak wiele może kosztować nieprawidłowy dobór transformatora, dlatego dzielimy się wiedzą, która może oszczędzić Twojej instalacji nerwów, a Twojemu budżetowi – niepotrzebnych kosztów.

Jeśli Twoje urządzenia pracują w rytmie harmonicznych, ten wpis pomoże Ci zrozumieć, jak wybrać transformator, który nie spali się na starcie.

W dzisiejszej publikacji omówimy:

• Co to jest Współczynnik K i jak się go wyznacza?

• Dlaczego harmoniczne prądy są takie niebezpieczne?

• Harmoniczne trzeciego rzędu (triplen harmonics) – wróg instalacji 3-fazowej

• Co to jest i jak zbudowany jest jest transformator o współczynniku K (K-Rated)?

• Jak dobrać Współczynnik K do rodzaju obciążenia?

• Kiedy transformator klasy K nie wystarcza i warto rozważyć HMT?

• Normy i testy: UL, IEEE, CSA – co musisz znać

Czas czytania: 14 minut - Czas spędzony na tej lekturze to krok w stronę bardziej niezawodnej, efektywnej i bezpiecznej infrastruktury. Dziękujemy, że jesteś tu z nami – dzielimy się wiedzą, by Twoje systemy działały lepiej!

Co to jest Współczynnik K i jak się go wyznacza?

Współczynnik K to kluczowy wskaźnik odporności transformatora na harmoniczne prądy generowane przez obciążenia nieliniowe. Określa on zdolność transformatora do pracy w warunkach silnie zdeformowanej sinusoidy prądu, bez ryzyka przegrzania i przyspieszonego zużycia. W skrócie: im wyższy K-factor, tym lepiej transformator radzi sobie z harmonicznymi.

Ale skąd bierze się ta liczba? Współczynnik K nie jest arbitralnie przypisanym parametrem – jego wartość wynika z dokładnych obliczeń opartych na poziomie harmonicznych występujących w danej sieci zasilającej. Wyznacza się go na podstawie następującego wzoru:

Gdzie:

• h – rząd harmonicznej (np. 3., 5., 7…),

• Ih – prąd harmoniczny w jednostkach pu (czyli jako część prądu znamionowego).

Każda harmoniczna wpływa na całkowite obciążenie transformatora, a w szczególności na jego temperaturę roboczą. Wyższe harmoniczne generują większe straty, które mogą prowadzić do nadmiernego nagrzewania się uzwojeń i rdzenia. Dlatego normy, takie jak IEEE C57.110 i UL 1561, dokładnie określają, jak K-factor powinien być testowany i klasyfikowany.

Jak to wygląda w praktyce?

Dla typowych transformatorów K-rated wartości Współczynnika K przyjmują konkretne przedziały:

• K1 – transformator ogólnego przeznaczenia, bez potrzeby odporności na harmoniczne.

• K4 – do zastosowań o umiarkowanym poziomie harmonicznych, np. napędy AC.

• K13 – instalacje, gdzie dominują nieliniowe obciążenia, np. systemy oświetlenia LED, biura, szkoły, szpitale.

• K20 – przeznaczony do serwerowni, centrów danych i laboratoriów, gdzie występują silne harmoniczne generowane przez sprzęt IT.

• K30-K50 – dla ekstremalnie wymagających środowisk, np. przemysł ciężki i obszary z dokładnie analizowaną zawartością harmonicznych.

Dzięki tej klasyfikacji inżynierowie projektujący systemy zasilania mogą precyzyjnie dobrać transformator do warunków, w jakich będzie pracował. Ważne jest, by nie stosować zbyt niskiego K-factoru w środowiskach bogatych w harmoniczne – może to prowadzić do przegrzewania transformatora, przeciążenia przewodu neutralnego i skrócenia jego żywotności.

Współczynnik K nie jest panaceum na problemy z harmonicznymi, ale właściwie dobrany zapewnia dłuższą żywotność i większą efektywność transformatora w warunkach dynamicznie zmieniających się sieci zasilającej.

Harmoniczne – czyli co właściwie zjada Twój transformator?

Prądy harmoniczne to zjawisko, które dla oka pozostaje niewidoczne, ale dla instalacji elektrycznej może być zabójcze. Powstają jako skutek uboczny działania nowoczesnych urządzeń elektronicznych – falowników, napędów silnikowych, oświetlenia LED czy serwerów. W przeciwieństwie do standardowego prądu sinusoidalnego o częstotliwości 50 Hz (Europa) lub 60 Hz (Ameryka Północna), harmoniczne to jego wielokrotności: 150 Hz, 300 Hz, 450 Hz i wyżej.

Dlaczego to problem? Ponieważ prąd harmoniczny nie jest „czystym” prądem, lecz zniekształceniem, które wprowadza dodatkowe obciążenie do instalacji. Może to prowadzić do szeregu negatywnych efektów:

• Nadmierne nagrzewanie uzwojeń – harmoniczne powodują wzrost strat cieplnych, co przyspiesza starzenie się izolacji i skraca żywotność transformatora.

• Wibracje mechaniczne rdzenia – zmienne siły elektromagnetyczne generowane przez harmoniczne mogą prowadzić do drgań, zwiększając ryzyko uszkodzeń mechanicznych.

• Podniesiona temperatura przewodów neutralnych – zwłaszcza w przypadku harmonicznych trzeciego rzędu (triplen harmonics), które sumują się na przewodzie neutralnym, zamiast się znosić.

• Zwiększone straty w rdzeniu i uzwojeniach – harmoniczne wprowadzają dodatkowe straty w postaci prądów wirowych i strat histerezowych, obniżając sprawność transformatora.

To jak jazda samochodem na zanieczyszczonym paliwie – silnik działa, ale pod większym obciążeniem i szybciej się zużywa.

Dlaczego harmoniczne prądy są takie niebezpieczne?

Harmoniczne same w sobie nie są niczym niezwykłym – problemem jest ich kumulacja i skutki długoterminowe. W klasycznych instalacjach, gdzie dominują liniowe odbiorniki (np. tradycyjne silniki elektryczne, żarówki), harmoniczne praktycznie nie występują. Jednak w nowoczesnych zakładach produkcyjnych, centrach danych czy szpitalach, w których królują falowniki, UPS-y i przekształtniki mocy, poziom harmonicznych może sięgać 30-50% całkowitego obciążenia.

Konsekwencje?

1️⃣ Nadmierne grzanie transformatorów – standardowy transformator projektowany jest na prąd sinusoidalny. Gdy podłączymy do niego urządzenia generujące harmoniczne, efektywna moc tracona w uzwojeniach wzrasta. Jeśli transformator nie jest na to przygotowany (np. nie ma odpowiedniego K-factora), izolacja uzwojeń zaczyna się degradować, prowadząc do przedwczesnej awarii.

2️⃣ Przegrzewanie przewodów neutralnych – w systemach trójfazowych harmoniczne trzeciego rzędu i jego wielokrotności (tzw. triplen harmonics) mają specyficzną właściwość: zamiast się znosić na fazach, kumulują się na przewodzie neutralnym. Oznacza to, że jeśli na każdej fazie występuje prąd harmoniczny 10 A, to na neutralnym przewodzie może pojawić się aż 30 A. Powoduje to jego nadmierne nagrzewanie i zwiększa ryzyko przegrzania izolacji.

3️⃣ Zakłócenia w pracy urządzeń elektronicznych – wysoka zawartość harmonicznych w sieci może prowadzić do niestabilnej pracy czułej elektroniki. Wpływa to nie tylko na transformator, ale i na zasilane przez niego urządzenia – od sterowników PLC po systemy medyczne czy IT.

4️⃣ Spadki wydajności i zwiększone koszty eksploatacyjne – dodatkowe straty energii powodowane przez harmoniczne oznaczają wyższe rachunki za prąd i konieczność przewymiarowania instalacji. Każdy procent harmonicznych to dodatkowa energia tracona na ciepło zamiast na użyteczną pracę urządzeń.

Dlatego transformatory ogólnego przeznaczenia nie nadają się do pracy z harmonicznymi obciążeniami. Muszą być zastępowane jednostkami o odpowiednim Współczynniku K, które są zaprojektowane, by wytrzymać te zniekształcenia bez ryzyka przegrzania i awarii.

Harmoniczne to cichy niszczyciel infrastruktury energetycznej. W nowoczesnych instalacjach ich poziom jest często na tyle wysoki, że ignorowanie problemu prowadzi do poważnych konsekwencji – przegrzania, spadków wydajności i wyższych kosztów utrzymania. Dobór odpowiedniego Współczynnika K transformatora to nie opcja – to konieczność.

Harmoniczne trzeciego rzędu – neutralny przewód w roli grzałki?

W klasycznym, idealnym systemie trójfazowym, prądy w przewodach fazowych przesunięte są względem siebie o 120 stopni. Oznacza to, że w normalnych warunkach, jeśli obciążenie jest symetryczne i nie zawiera harmonicznych, to suma prądów w przewodach neutralnych powinna być bliska zeru.

Problem zaczyna się wtedy, gdy w systemie pojawiają się harmoniczne trzeciego rzędu i ich wielokrotności (tzw. triplen harmonics – 3., 9., 15., itd.). W przeciwieństwie do harmonicznych nieparzystych wyższego rzędu (np. 5., 7.), które w trójfazowym układzie w dużej mierze się znoszą, triplen harmonics sumują się na przewodzie neutralnym zamiast się kompensować.

Dlaczego harmoniczne trzeciego rzędu są wrogiem instalacji 3-fazowej?

1️⃣ Przewód neutralny pracuje pod nieprzewidzianym obciążeniem
W systemie bez harmonicznych przewód neutralny przenosi jedynie niewielkie różnice między fazami. Jednak gdy mamy do czynienia z harmonicznymi trzeciego rzędu, prąd w przewodzie neutralnym może być kilkukrotnie większy niż w każdej pojedynczej fazie.

Przykład:
Jeśli każda faza zawiera 1 A harmonicznego 3. rzędu, to w przewodzie neutralnym pojawi się nie 1 A, nie 2 A, lecz 3 A! A jeśli tych harmonicznych jest więcej? Neutralny przewód może zostać przeciążony do poziomu wyższego niż sumaryczny prąd fazowy, co prowadzi do jego nagrzewania i potencjalnej awarii izolacji.

2️⃣ Przegrzewanie neutralnego przewodu i złącz
Podwyższona temperatura przewodu neutralnego jest jednym z najbardziej niebezpiecznych skutków działania harmonicznch trzeciego rzędu. W standardowych instalacjach neutral jest traktowany jako przewód o stosunkowo niewielkim obciążeniu. Nikt nie projektuje instalacji z myślą, że przewód neutralny będzie przenosił tak duże wartości prądów!

Jeśli neutralny przewód nie jest dostosowany do obsługi harmonicznych, może dojść do:

• Degradacji izolacji przewodu pod wpływem temperatury

• Uszkodzenia punktów połączeniowych i zacisków (zwłaszcza przy wielokrotnym przegrzewaniu)

• Ryzyka pożaru w ekstremalnych przypadkach

3️⃣ Nieprawidłowa praca wyłączników i zabezpieczeń
Wysoki poziom harmonicznych w przewodzie neutralnym może zakłócać działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD) i zabezpieczenia nadprądowe. W praktyce może to prowadzić do:

• Fałszywych zadziałań wyłączników (co skutkuje niepotrzebnymi przerwami w zasilaniu),

• Nieskutecznej ochrony w sytuacji rzeczywistego przeciążenia, gdy zabezpieczenie nie wykryje realnego zagrożenia.

4️⃣ Dodatkowe straty mocy i obniżona efektywność systemu
Harmoniczne trzeciego rzędu nie tylko przeciążają przewody neutralne, ale także zwiększają całkowite straty w systemie. Dodatkowa energia nie jest wykorzystywana do pracy użytkowej – zamiast tego zamienia się w ciepło, co prowadzi do:

• Zwiększonych kosztów energii (bo energia jest marnowana jako ciepło zamiast być wykorzystana przez odbiorniki),

• Dodatkowego nagrzewania transformatorów, co może skrócić ich żywotność.

Jak transformator klasy K rozwiązuje ten problem?

Zwykły transformator nie jest przystosowany do obsługi wysokich wartości harmonicznych. W związku z tym transformatory K-rated, takie jak K13, K20 czy K30, mają kilka zasadniczych cech pozwalających na pracę w środowisku bogatym w harmoniczne trzeciego rzędu:

1. Szyna neutralna o zwiększonym przekroju – projektowana na prądy równe 200% prądu pełnego obciążenia.

2. Specjalne uzwojenia i geometria przewodów – redukcja strat spowodowanych harmonicznymi.

3. Wysokiej jakości materiały izolacyjne – odporne na wyższą temperaturę generowaną przez harmoniczne.

4. Chłodzenie dostosowane do dodatkowych strat mocy – aby transformator nie przegrzewał się pod wpływem harmonicznych.

Przykład:
Transformator K13 o mocy 75 kVA i napięciu wtórnym 208 V musi mieć szynę neutralną dostosowaną do 720 A – czyli dwukrotność prądu pełnego obciążenia! Dla porównania – standardowy transformator o tej samej mocy miałby szynę neutralną tylko na 360 A, co w przypadku występowania harmonicznych trzeciego rzędu byłoby niewystarczające.

Harmoniczne trzeciego rzędu to jedno z najbardziej podstępnych zjawisk w sieciach trójfazowych. Wbrew intuicji nie powodują one problemów w przewodach fazowych, ale skupiają swoje destrukcyjne działanie na przewodzie neutralnym, czyniąc go najsłabszym ogniwem instalacji.

Ignorowanie tego problemu może prowadzić do:

❌ Przeciążenia i przegrzewania przewodu neutralnego
❌ Zwiększonych strat mocy i kosztów eksploatacyjnych
❌ Nieprawidłowej pracy zabezpieczeń elektrycznych
❌ Ryzyka awarii i pożaru

Odpowiedzią na ten problem są transformatory klasy K (K-Rated), które eliminują ryzyko przeciążenia neutralnego, chronią instalację i zapewniają stabilne zasilanie urządzeń nieliniowych. W środowiskach IT, w budynkach biurowych czy w przemyśle wybór odpowiedniego K-factora to kwestia bezpieczeństwa i efektywności całego systemu elektrycznego.

Co to jest i jak zbudowany jest transformator klasy K?

Transformator o współczynniku K to jednostka zaprojektowana specjalnie do pracy w środowiskach, w których występują harmoniczne prądu, powodujące dodatkowe nagrzewanie, przeciążenia i straty mocy. W przeciwieństwie do standardowych transformatorów, modele K-Rated są przystosowane do obsługi nieliniowych obciążeń, takich jak napędy AC, serwerownie, oświetlenie LED czy przemysłowe falowniki, bez ryzyka przegrzania czy przedwczesnej degradacji izolacji.

W praktyce oznacza to, że transformator K-Rated nie tylko musi wytrzymać ekstremalne warunki pracy, ale także zapewnić stabilność napięcia, ograniczyć straty mocy i skutecznie odprowadzać nadmiar ciepła. Dlatego jego konstrukcja różni się znacząco od klasycznych transformatorów.

Jak wygląda transformator o współczynniku K od środka?

Jeśli klasyczny transformator można porównać do samochodu osobowego, który dobrze radzi sobie na równych drogach, to transformator K-Rated jest terenowym pojazdem przygotowanym na najtrudniejsze warunki. Jest zaprojektowany tak, by przetrwać w środowisku pełnym zakłóceń harmonicznych, nie tracąc swojej efektywności.

1️⃣ Wzmocniona szyna neutralna i złącza o zwiększonym prądzie znamionowym

Jednym z kluczowych elementów konstrukcyjnych transformatorów K-Rated jest szyna neutralna o zwiększonej pojemności prądowej. Standardowe transformatory projektuje się na neutralny tor zdolny do przenoszenia około 100% prądu znamionowego. W przypadku transformatorów K-Rated, zwłaszcza K13 i wyższych, neutralna szyna i jej połączenia muszą być przystosowane do 200% prądu pełnego obciążenia.

Jest to konieczne, ponieważ w sieciach z wysoką zawartością harmonicznych, szczególnie tych trzeciego rzędu (triplen harmonics), dochodzi do kumulacji prądów na przewodzie neutralnym. Brak odpowiednio zaprojektowanego neutralnego toru prowadzi do nadmiernego nagrzewania, co w skrajnych przypadkach może skutkować degradacją izolacji i awarią całego systemu.

2️⃣ Specjalna geometria uzwojeń – redukcja strat harmonicznych

Prądy harmoniczne powodują dodatkowe straty mocy w transformatorze, głównie w postaci strat cieplnych w uzwojeniach i rdzeniu. Aby je zminimalizować, transformatory K-Rated stosują optymalną geometrię uzwojeń, często wykorzystując:

• Podział uzwojeń na kilka równoległych przewodów, co redukuje wpływ harmonicznych wyższego rzędu.

• Specjalne ułożenie przewodów, które zmniejsza efekt naskórkowy (skin effect) i prądy wirowe.

• Zastosowanie cewek o zwiększonej liczbie zwojów na jednostkę napięcia, co poprawia odporność na zakłócenia harmoniczne.

Dzięki tym rozwiązaniom transformator może pracować w warunkach wysokiego nasycenia harmonicznymi bez przekraczania dopuszczalnych temperatur roboczych.

3️⃣ Wysokiej jakości stal elektrotechniczna, miedź lub aluminium

Aby ograniczyć straty w rdzeniu, transformator K-Rated jest budowany z materiałów o najwyższej jakości. Rdzenie wykonuje się z niezawierającej zanieczyszczeń stali elektrotechnicznej, która ma minimalne straty histerezowe i zmniejsza nagrzewanie się pod wpływem harmonicznych.

Uzwojenia mogą być wykonane zarówno z miedzi, jak i aluminium, w zależności od przeznaczenia i wymagań klienta. Miedź zapewnia mniejsze straty rezystancyjne, jednak aluminium, przy odpowiednio dobranej konstrukcji, również może zapewnić wysoką efektywność.

4️⃣ Większe szczeliny powietrzne między uzwojeniami dla lepszego chłodzenia

Praca w środowisku nieliniowych obciążeń oznacza większą produkcję ciepła. Aby temu zapobiec, transformatory K-Rated projektuje się tak, aby poprawić cyrkulację powietrza wokół uzwojeń. Większe odstępy między uzwojeniami oraz dodatkowe kanały chłodzące pozwalają na skuteczniejsze odprowadzanie ciepła, co zwiększa trwałość izolacji i redukuje ryzyko przegrzania.

W niektórych modelach stosuje się także wentylowane obudowy lub wymuszone chłodzenie powietrzem (w przypadku większych jednostek), co dodatkowo zwiększa ich odporność na przegrzewanie.

Normy i testy – jak sprawdza się jakość transformatora K-Rated?

Każdy Transformator klasy K podlega rygorystycznym normom i testom, aby zapewnić jego odporność na harmoniczne i długowieczność w trudnych warunkach. Do najważniejszych norm należą:

• UL 1561 – standard testowania suchych transformatorów pod kątem odporności na harmoniczne, wytrzymałości termicznej i bezpieczeństwa eksploatacyjnego.

• CSA C22.2 No. 47-13 oraz C9-17 – kanadyjskie normy obejmujące testy dla transformatorów niskiego i średniego napięcia, uwzględniające wpływ prądów harmonicznych na ich trwałość.

• IEEE C57.110 – wytyczne dla inżynierów dotyczące projektowania i testowania transformatorów pracujących w środowiskach z nieliniowymi obciążeniami.

Testy przeprowadzane na transformatorach K-Rated obejmują:

• Testy cieplne – sprawdzanie zdolności transformatora do pracy w wysokich temperaturach i przy dużych stratach harmonicznych.

• Testy napięciowe – symulacja rzeczywistych warunków pracy, aby upewnić się, że izolacja i uzwojenia wytrzymają przeciążenia.

• Testy dynamicznego obciążenia – analiza, jak transformator reaguje na szybkie zmiany obciążenia i nagłe skoki harmonicznych.

Transformator K-Rated to niezbędny element infrastruktury elektrycznej, jeśli w sieci pojawiają się znaczące harmoniczne generowane przez nowoczesne urządzenia. Jego konstrukcja została zoptymalizowana pod kątem odporności na nagrzewanie, przeciążenia przewodu neutralnego i zwiększone straty w uzwojeniach.

Najważniejsze cechy konstrukcyjne obejmują:

✔ Szynę neutralną o podwójnej wartości prądowej.
✔ Specjalne uzwojenia minimalizujące straty harmoniczne.
✔ Wysokiej jakości materiały rdzenia i przewodów.
✔ Lepsze chłodzenie zapobiegające przegrzewaniu.

Bez transformatorów o współczynniku K instalacje z dużą zawartością harmonicznych są bardziej podatne na awarie, straty energii i skrócenie żywotności urządzeń. Ich wybór to nie tylko kwestia bezpieczeństwa, ale także optymalizacji kosztów i długoterminowej wydajności całego systemu elektrycznego.

Jak dobrać Współczynnik K do rodzaju obciążenia?

Dobór właściwego Współczynnika K transformatora nie jest przypadkowy – to kluczowy element projektowania systemów zasilania w środowiskach o wysokiej zawartości harmonicznych. Transformator, który nie jest dostosowany do rodzaju obciążenia, może przegrzewać się, tracić sprawność i ulegać przedwczesnym awariom, co generuje dodatkowe koszty eksploatacyjne i serwisowe.

Aby prawidłowo dobrać K-factor, należy przeanalizować dwa główne czynniki:

1️⃣ Charakterystykę obciążenia – czy urządzenia podłączone do transformatora generują znaczące harmoniczne?
2️⃣ Stopień nasycenia sieci harmonicznymi – jaka część mocy pobieranej przez odbiorniki zawiera zakłócenia harmoniczne?

Obciążenia liniowe vs. obciążenia nieliniowe

Nie wszystkie urządzenia wpływają na poziom harmonicznych w sieci. Obciążenia liniowe to takie, które pobierają prąd o czystym, sinusoidalnym przebiegu – nie wprowadzają zakłóceń i mogą być zasilane przez standardowe transformatory (K1).

Są to na przykład:

Tradycyjne silniki elektryczne bez sterowania elektronicznego.

• Oświetlenie żarowe i standardowe systemy HVAC.

• Sprzęt AGD i podstawowe urządzenia przemysłowe.

Z kolei obciążenia nieliniowe to urządzenia, które przerywają sinusoidalny pobór prądu, generując dodatkowe składowe harmoniczne. Im większy ich udział w sieci, tym bardziej deformowana jest sinusoida napięcia i tym większe wymagania muszą spełniać transformatory. Do tej grupy należą:

• Napędy o zmiennej prędkości (VFD, falowniki) – powodują powstawanie harmonicznych rzędu 5, 7, 11 i wyższych.

• Zasilacze impulsowe (SMPS) – obecne w komputerach, serwerach, sprzęcie medycznym.

• Systemy oświetlenia LED i świetlówkowego – generują harmoniczne, głównie 3. i 9. rzędu.

• UPS-y i przekształtniki mocy – powodują duże zakłócenia harmoniczne i konieczność stosowania transformatorów o podwyższonym K-factorze.

Kiedy wybrać wyższy Współczynnik K?

Jeśli sieć zasilająca składa się w większości z odbiorników nieliniowych, K-factor powinien być odpowiednio dopasowany.

✔ Średni poziom harmonicznych (K4–K9) – jeżeli system zawiera do 50% obciążeń nieliniowych, takich jak napędy AC i systemy grzewcze z elektroniczną regulacją mocy, transformator powinien mieć K-factor na poziomie K4 do K9. Dzięki temu będzie w stanie skutecznie ograniczyć nagrzewanie uzwojeń i rdzenia, zapewniając dłuższą żywotność urządzenia.

✔ Wysokie nasycenie harmonicznymi (K13–K20) – jeśli w instalacji występuje 50–100% obciążeń nieliniowych, jak zasilacze serwerowe, systemy oświetleniowe w budynkach komercyjnych czy infrastruktura IT, wybór transformatora K13 lub K20 jest koniecznością. W takich przypadkach harmoniczne mogą prowadzić do przeciążenia przewodu neutralnego, a K-rated transformator z neutralną szyną przystosowaną do 200% prądu znamionowego zabezpieczy instalację przed przegrzaniem i awariami.

✔ Ekstremalne warunki pracy (K30–K50) – jeżeli obciążenie składa się niemal w całości z urządzeń generujących harmoniczne, takich jak ciężkie systemy przemysłowe, serwerownie pracujące na pełnym obciążeniu 24/7 lub laboratoria badawcze, transformator K30 lub wyższy zapewni niezawodność i odporność na ekstremalne warunki.

Dlaczego wybór odpowiedniego współczynnika K jest tak ważny?

1️⃣ Przedłużona żywotność transformatora
Niewłaściwie dobrany transformator może pracować w temperaturach przekraczających dopuszczalne normy, co skutkuje stopniową degradacją izolacji uzwojeń i koniecznością kosztownej wymiany.

2️⃣ Bezpieczeństwo i stabilność systemu
Wysoka zawartość harmonicznych może zakłócać pracę zabezpieczeń elektrycznych, prowadząc do nieoczekiwanych wyłączeń systemu. K-rated transformator minimalizuje te ryzyka, poprawiając niezawodność zasilania.

3️⃣ Optymalizacja kosztów eksploatacyjnych
Straty cieplne generowane przez harmoniczne zwiększają pobór energii, co bezpośrednio przekłada się na wyższe rachunki. Dobrze dobrany transformator pozwala zredukować niepotrzebne straty i zwiększyć efektywność energetyczną systemu.

Dobór K-factoru transformatora nie powinien być pozostawiony przypadkowi – to decyzja wpływająca na żywotność urządzenia, bezpieczeństwo instalacji i koszty eksploatacyjne.

• Dla instalacji z dominującymi obciążeniami liniowymi (tradycyjne silniki, oświetlenie bez przekształtników) wystarczy standardowy transformator K1.

• Dla systemów o umiarkowanej zawartości harmonicznych (falowniki, napędy AC) zalecane są K4–K9.

• Dla środowisk o wysokim nasyceniu harmonicznymi (serwerownie, szpitale, biura z elektroniką) wymagane są K13–K20.

• Dla najbardziej wymagających instalacji przemysłowych (fabryki, zakłady z intensywnym wykorzystaniem falowników) stosuje się K30–K50.

Kiedy transformator klasy K nie wystarcza?

1️⃣ Kiedy poziom harmonicznych przekracza 30-40% całkowitego prądu obciążenia
Transformator K-rated jest zaprojektowany tak, by tolerować nagrzewanie powodowane przez harmoniczne, ale nie eliminuje ich przyczyny. Jeśli w Twojej sieci poziom harmonicznych przekracza 40% całkowitego prądu, to nawet transformator K50 będzie tylko „znosił” to obciążenie, zamiast go redukować.

2️⃣ Gdy harmoniczne wpływają na pracę urządzeń elektronicznych
Zbyt wysoka zawartość harmonicznych może powodować niestabilność napięcia, co przekłada się na awarie systemów sterowania PLC, problemy z synchronizacją urządzeń i losowe resetowanie się wrażliwej elektroniki.

Przykłady takich środowisk:

• Precyzyjne systemy automatyki przemysłowej – zakłócenia mogą powodować błędy sterowania i nieprawidłową pracę maszyn.

• Sprzęt laboratoryjny i medyczny – harmoniczne mogą wpływać na czułość aparatury pomiarowej.

• Serwerownie i centra danych – nadmiar harmonicznych może powodować niestabilność napięcia i zwiększać awaryjność UPS-ów.

3️⃣ Gdy problemy z przewodem neutralnym są krytyczne
Jak już wcześniej wspomniano, harmoniczne trzeciego rzędu (triplen harmonics) kumulują się w przewodzie neutralnym, zamiast się znosić. Wysoka zawartość tych harmonicznych prowadzi do nadmiernego nagrzewania przewodu neutralnego i złącz, co w skrajnych przypadkach może skutkować awarią całej instalacji.

Jeżeli w systemie obserwuje się przegrzewanie toru neutralnego, a transformator K-rated mimo swojej wzmocnionej szyny neutralnej nadal nie rozwiązuje problemu, to HMT będzie lepszym rozwiązaniem.

4️⃣ Jeśli straty energii są zbyt wysokie
Harmoniczne nie tylko obciążają przewody i transformatory, ale także zwiększają całkowite straty mocy w systemie. W dużych zakładach przemysłowych czy w infrastrukturze IT dodatkowe straty wynikające z harmonicznych mogą powodować wyższe rachunki za energię i większe koszty chłodzenia sprzętu.

W takich przypadkach transformator harmoniczny kompensujący (HMT) może znacząco obniżyć poziom harmonicznych, poprawiając sprawność całej instalacji.

Jak działa transformator HMT?

Transformator K-rated jest jak pancerz ochronny – pozwala urządzeniu przetrwać w trudnych warunkach, ale nie rozwiązuje problemu harmonicznych. Transformator HMT działa jak filtr aktywny – nie tylko chroni, ale również redukuje poziom harmonicznych, poprawiając jakość energii w systemie.

HMT osiąga to dzięki:

• Przemyślanej geometrii uzwojeń, która neutralizuje określone rzędy harmonicznych.

• Dodatkowym układom kompensacyjnym, które aktywnie redukują poziom zakłóceń w sieci.

• Optymalnemu doborowi faz uzwojeń, który zmniejsza ich wpływ na napięcie i prąd zasilający.

W efekcie, zamiast tolerować obecność harmonicznych, HMT skutecznie eliminuje je w źródle, zanim zaczną powodować problemy.

Kiedy warto postawić na HMT zamiast K-Rated?

✔ Jeśli w sieci występują ekstremalnie wysokie poziomy harmonicznych (powyżej 40% obciążenia).
✔ Gdy wpływ harmonicznych powoduje awarie systemów sterowania, serwerów, sprzętu laboratoryjnego czy medycznego.
✔ Jeżeli przewód neutralny jest nadmiernie obciążony, a standardowe zwiększenie przekroju nie rozwiązuje problemu.
✔ Gdy straty energii związane z harmonicznymi są na tyle duże, że opłaca się inwestycja w transformator redukujący te zakłócenia.

Jeśli transformator klasy K jest pierwszą linią obrony przed harmonicznymi, to HMT jest pełnoprawnym systemem eliminacji problemu u źródła. W systemach o ekstremalnym nasyceniu harmonicznymi, wrażliwych aplikacjach i środowiskach, gdzie liczy się najwyższa jakość energii, K-factor nie wystarczy – potrzebna jest aktywna kompensacja.

To już nie tylko kwestia odporności, ale efektywności, oszczędności i niezawodności całego systemu elektrycznego.

Normy i testy: UL, IEEE, CSA – co musisz znać

Nie wystarczy, że transformator K-rated ma deklarowaną odporność na harmoniczne – musi zostać dokładnie przetestowany i zweryfikowany według rygorystycznych norm branżowych. To właśnie standardy określają graniczne wartości temperatur, dopuszczalne straty mocy oraz sposób obliczania K-factoru, a także wyznaczają minimalne wymagania konstrukcyjne, które muszą spełnić producenci.

1. UL 1561 – amerykański standard jakości dla transformatorów suchych

Jeden z kluczowych dokumentów w branży, UL 1561, obejmuje wymogi dotyczące suchych transformatorów mocy i ogólnego przeznaczenia, w tym tych przeznaczonych do pracy w warunkach nieliniowych obciążeń. Norma ta określa:

• Maksymalne dopuszczalne temperatury pracy transformatora (z uwzględnieniem nagrzewania powodowanego przez harmoniczne).

• Minimalną wytrzymałość termiczną izolacji uzwojeń – kluczowe dla transformatorów K-rated, które muszą tolerować dodatkowe nagrzewanie.

• Wymaganą konstrukcję przewodu neutralnego – dla K-rated transformatorów oznacza to neutralne złącza zdolne do przenoszenia 200% prądu znamionowego.

Przestrzeganie normy UL 1561 zapewnia, że transformator nie tylko przetrwa w środowisku bogatym w harmoniczne, ale także spełni wymogi bezpieczeństwa w długim okresie eksploatacji.

2. IEEE C57.110 – kluczowe wytyczne dla transformatorów w środowisku harmonicznym

Standard IEEE C57.110 (Recommended Practice for Establishing Transformer Capability When Supplying Non-Sinusoidal Load Currents) jest jednym z najbardziej szczegółowych dokumentów opisujących wpływ obciążeń nieliniowych na transformatory. Wyznacza:

• Metody określania Wsółczynnika K – jak dokładnie obliczać odporność transformatora na harmoniczne.

• Zasady deratingu (obniżenia mocy transformatora) – czyli jak przeliczyć moc znamionową transformatora, gdy pracuje on w warunkach silnych harmonicznych.

• Wpływ poszczególnych rzędów harmonicznych na straty cieplne – co jest kluczowe dla doboru odpowiednich materiałów rdzenia i uzwojeń.

Zgodność z IEEE C57.110 oznacza, że transformator został zaprojektowany nie tylko do przetrwania, ale i do efektywnej pracy w wymagających warunkach harmonicznych.

3. CSA C22.2 No. 47 i C9 – kanadyjski standard testowania

Normy CSA C22.2 No. 47-13 oraz CSA C9-17 obejmują zarówno transformatory suche, jak i olejowe. Skupiają się na testach trwałościowych, badaniach napięciowych i wytrzymałości termicznej.

Co ważne, kanadyjskie normy są często zgodne z amerykańskimi (UL) i międzynarodowymi (IEC), co oznacza, że transformator spełniający wymogi CSA jest gotowy do eksploatacji w dowolnym systemie zasilania – od przemysłu ciężkiego, przez sieci komercyjne, aż po infrastrukturę IT.

To jeszcze nie koniec…

Jeśli masz wątpliwości, czy Twoja instalacja działa z maksymalną efektywnością, warto spojrzeć na problem u źródła. W Energeks wspieramy naszych partnerów każdego dnia w optymalizacji zużycia energii, upraszczaniu systemów i eliminowaniu zbędnych kosztów. Dzięki temu możemy nie tylko dostarczać sprawdzone rozwiązania, ale również dzielić się wiedzą i praktycznym doświadczeniem.

Potrzebujesz transformatora dostępnego od ręki? Oferujemy szeroką gamę jednostek o różnych wartościach dopasowanych do nowoczesnych instalacji z wysoką zawartością harmonicznych. Sprawdź naszą kompletną ofertę i dobierz transformator, który zapewni długą i bezawaryjną pracę Twojej infrastruktury.

Dołącz do społeczności Energeks na LinkedIn! Regularnie dzielimy się tam nie tylko ofertą, ale i praktycznymi wskazówkami, analizami rynkowymi oraz case studies z rzeczywistych projektów. Jeśli modernizujesz swoją sieć zasilającą lub chcesz wymienić doświadczenia z ekspertami branży – zapraszamy do dyskusji!

Energeks to nie tylko produkty – to ludzie, którzy pomagają kształtować przyszłość energetyki. Skontaktuj się z nami i sprawdź, jak możemy wspierać realizację Twoich planów!

Źródła:

1. ANSI/IEEE C57.110-2018 – Recommended Practice for Establishing Transformer Capability

2. UL 1561 – Dry-Type General Purpose and Power Transformers

3. CSA C22.2 No. 47 – General purpose dry-type transformers
