Czasami najciekawsze rzeczy w energetyce są zaskakująco małe.

Stoisz przy transformatorze średniego napięcia, patrzysz na porcelanowy przepust i widzisz metalową końcówkę.

Na jednej fazie jeden otwór.

Na innej dwa. Ktoś pyta: czy to błąd? Czy czegoś brakuje?

Nie. To świadoma decyzja projektowa.

W świecie transformatorów SN takie drobiazgi nie są kosmetyką.

To elementy, które wpływają na trwałość instalacji przez następne 30 lat pracy.

W miejscu, gdzie kabel spotyka transformator, spotykają się też ogromne prądy, siły elektromagnetyczne i temperatura.

I właśnie tam jeden dodatkowy otwór potrafi zrobić ogromną różnicę.

Ddziś przyjrzymy się jednemu z najbardziej niedocenianych elementów transformatora SN.

Końcówce przepustu i temu, dlaczego czasem ma jeden otwór, a czasem dwa.

Jeśli projektujesz stację transformatorową, pracujesz przy montażu transformatorów SN, instalujesz farmy PV lub po prostu chcesz rozumieć energetykę głębiej, ten artykuł pokaże Ci coś ważnego.

Zrozumiesz, dlaczego konstrukcja terminala przepustu nie jest przypadkiem.

Dowiesz się, jak liczba otworów wpływa na prądy, temperaturę i trwałość połączenia.

I dlaczego w praktyce energetycznej jeden dodatkowy otwór potrafi uratować transformator przed przegrzaniem.

W tym tekście omówimy:

• jak działa i jak zbudowany jest przepust transformatora SN

• dlaczego terminale mają jeden lub dwa otwory montażowe

• jak liczba śrub wpływa na prąd, temperaturę i rezystancję styku

• co wymagają operatorzy sieci dystrybucyjnych

• jakie błędy montażowe najczęściej prowadzą do przegrzania połączeń

  Warto przeczytać, bo jedyne co warto w życiu gromadzić, to wiedza!

Czas czytania: około 12 minut

Jak działa i jak zbudowany jest przepust transformatora SN

Zanim przejdziemy do samych otworów montażowych, warto zrozumieć rolę przepustu.

Transformator średniego napięcia pracuje zwykle w zakresie od około 6 kV do 36 kV. Uzwojenia znajdują się wewnątrz zbiornika wypełnionego olejem transformatorowym. Ten olej pełni dwie funkcje. Chłodzi uzwojenia i zapewnia izolację elektryczną.

Problem pojawia się w miejscu, gdzie przewód musi wyjść ze zbiornika.

Prąd musi przejść z wnętrza transformatora na zewnątrz, do kabla lub szyny. Jednocześnie nie można dopuścić do przebicia elektrycznego przez obudowę. Różnica potencjałów jest ogromna.

Dlatego stosuje się przepusty.

Przepust transformatora to izolowany element, zwykle wykonany z porcelany lub kompozytu, który przeprowadza przewodnik przez ścianę zbiornika transformatora. W jego wnętrzu znajduje się przewodzący trzpień połączony z uzwojeniem transformatora.

Na zewnątrz przepustu znajduje się terminal.

Metalowa końcówka, do której podłącza się kabel lub szynę.

I właśnie w tej końcówce pojawia się temat jednego lub dwóch otworów.

Terminal przepustu, mały element o wielkiej odpowiedzialności

Terminal przepustu to miejsce styku dwóch światów.

Z jednej strony mamy transformator. Urządzenie, które może mieć moc od kilkuset kilowoltamperów do kilku megawoltamperów.

Z drugiej strony kabel średniego napięcia lub szynę zbiorczą prowadzącą energię dalej w sieci.

W tym jednym punkcie przepływają prądy rzędu setek amperów, a czasem ponad tysiąca amperów. Jednocześnie styki metaliczne muszą zachować bardzo niską rezystancję.

Jeżeli rezystancja kontaktu wzrośnie nawet minimalnie, pojawia się efekt Joule’a. Energia elektryczna zaczyna zamieniać się w ciepło.

A ciepło w energetyce to wróg numer jeden.

Dlaczego terminal przepustu transformatora SN ma jeden otwór montażowy

Najprostsza i jednocześnie bardzo powszechna konstrukcja terminala przepustu transformatora średniego napięcia posiada jeden otwór montażowy.

Na pierwszy rzut oka może wydawać się to rozwiązaniem minimalistycznym, ale w rzeczywistości jest to świadomy kompromis pomiędzy wymaganiami elektrycznymi, mechanicznymi i praktyką montażową.

W takim układzie końcówka kablowa jest przykręcana do terminala jedną śrubą.

Śruba dociska oczko końcówki do płaskiej powierzchni metalowej końcówki przepustu. Dzięki temu powstaje połączenie elektryczne, przez które energia z transformatora może płynąć dalej do kabla średniego napięcia.

Dla wielu instalacji takie rozwiązanie jest w pełni wystarczające i stosowane od dziesięcioleci w energetyce dystrybucyjnej.

Aby zrozumieć dlaczego, warto spojrzeć na skalę prądów po stronie średniego napięcia.

W transformatorach dystrybucyjnych o mocy kilkuset kilowoltamperów prądy po stronie SN są stosunkowo niewielkie. Wynika to bezpośrednio z zależności między mocą, napięciem i prądem.

Dla przykładu transformator o mocy 1000 kVA pracujący w sieci 15 kV generuje prąd około 38 amperów po stronie średniego napięcia. Nawet przy transformatorze 2500 kVA wartość ta rośnie do około 96 amperów.

To wartości, które z punktu widzenia konstrukcji połączeń elektrycznych są relatywnie małe.

Dobrze wykonane połączenie śrubowe z jedną śrubą i odpowiednią powierzchnią styku bez problemu przenosi takie prądy przez wiele lat pracy.

Właśnie dlatego w transformatorach o mniejszych mocach stosowanie terminala z jednym otworem montażowym jest rozwiązaniem w pełni racjonalnym.

Jedna śruba zapewnia odpowiedni docisk powierzchni kontaktowych.

Jeśli powierzchnie są czyste, a moment dokręcenia śruby jest prawidłowy, rezystancja styku pozostaje bardzo niska. Oznacza to, że w miejscu połączenia nie pojawiają się istotne straty energii ani nadmierne nagrzewanie.

Połączenie jest również proste w montażu. Instalator musi dopasować jedną końcówkę kablową i dokręcić jedną śrubę z odpowiednim momentem. W warunkach budowy lub modernizacji stacji transformatorowej ma to znaczenie praktyczne, ponieważ skraca czas montażu i ogranicza ryzyko błędów.

Terminal z jednym otworem ma również zalety konstrukcyjne.

Przede wszystkim jest bardziej kompaktowy. W stacjach kontenerowych, gdzie przestrzeń pomiędzy transformatorami, rozdzielnicami i kablami bywa bardzo ograniczona, każdy centymetr miejsca ma znaczenie. Mniejszy terminal ułatwia prowadzenie kabli i zachowanie wymaganych odstępów izolacyjnych.

Drugą zaletą jest mniejsza masa całego zespołu przepustu.

W transformatorach dystrybucyjnych, które często są instalowane w dużych ilościach w sieci, każdy element konstrukcyjny jest optymalizowany pod kątem kosztu i prostoty produkcji. Prostszy terminal oznacza mniej materiału i mniej operacji technologicznych podczas wytwarzania.

Istnieje także aspekt kompatybilności z typowymi końcówkami kablowymi stosowanymi w sieciach średniego napięcia. W wielu systemach kablowych standardowe końcówki oczkowe są projektowane właśnie pod połączenia jednośrubowe.

Dzięki temu instalacja jest szybka i nie wymaga specjalnych elementów pośrednich.

W praktyce energetycznej terminal z jednym otworem jest więc dobrym rozwiązaniem w kilku typowych sytuacjach.

Pierwsza to transformator o stosunkowo niewielkiej mocy, gdzie prądy po stronie średniego napięcia nie są duże. W takich warunkach pojedyncze połączenie śrubowe zapewnia wystarczającą powierzchnię styku oraz stabilność mechaniczną.

Druga sytuacja to instalacje kablowe, w których transformator jest połączony bezpośrednio z kablem SN zakończonym standardową końcówką kablową. Kabel jest elastyczny i nie generuje dużych obciążeń mechanicznych na terminalu, dlatego jeden punkt mocowania jest wystarczający.

Trzecia sytuacja to stacje transformatorowe o ograniczonej przestrzeni montażowej. Kompaktowy terminal ułatwia prowadzenie kabli i zachowanie bezpiecznych odległości pomiędzy fazami.

Jednak fizyka i praktyka eksploatacyjna przypominają, że każde rozwiązanie ma swoje granice.

Jedna śruba oznacza jeden punkt docisku.

Oznacza to również, że cała powierzchnia styku jest dociskana w jednym miejscu. Jeżeli połączenie zostanie wykonane niedokładnie, powierzchnia styku może być mniejsza niż zakładano.

Wraz ze wzrostem mocy transformatora rosną prądy, a wraz z nimi rosną wymagania dotyczące jakości połączenia elektrycznego.

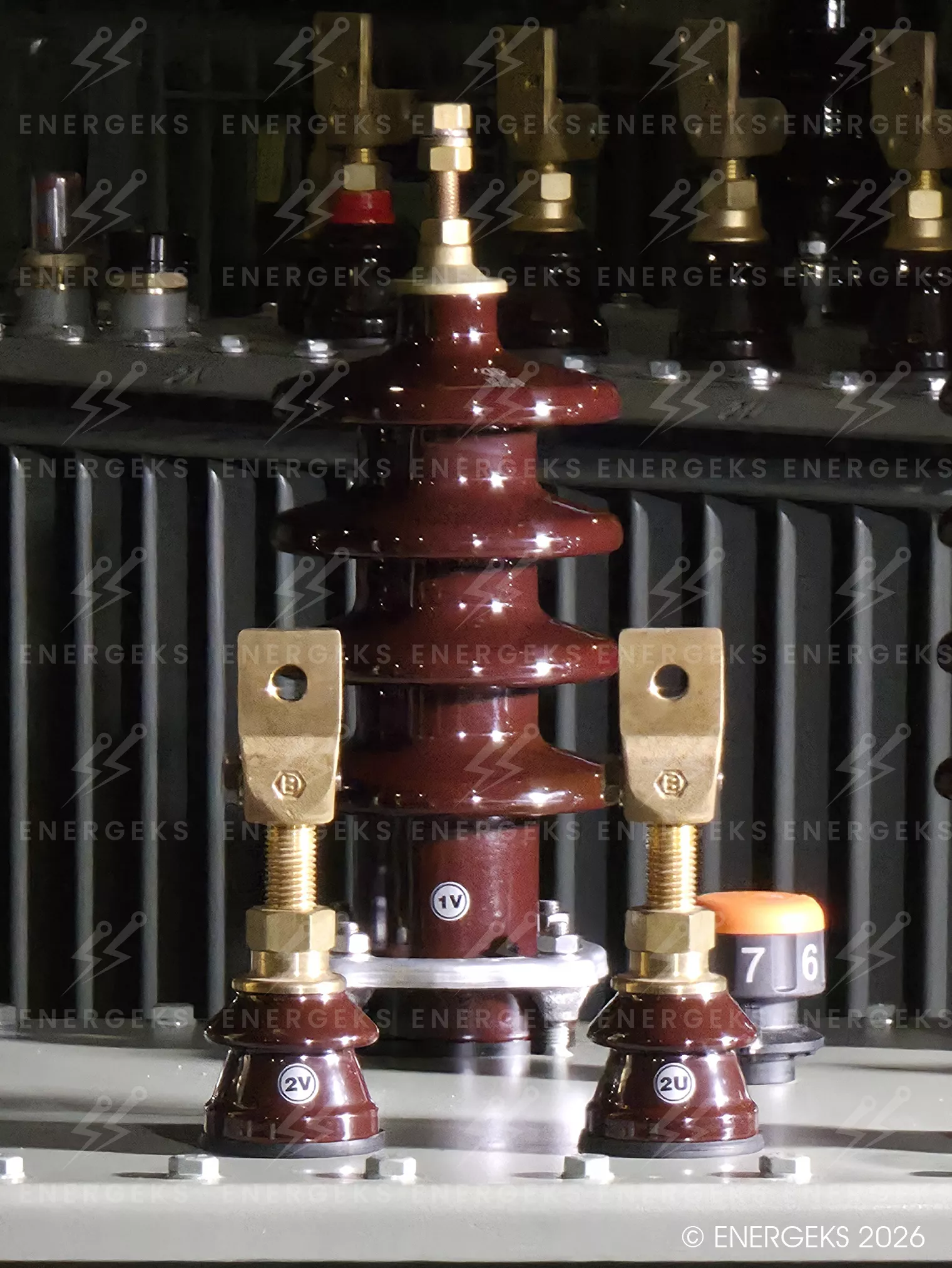

Terminal przepustu transformatora średniego napięcia z jednym otworem montażowym stosowany w standardowych połączeniach kablowych w stacjach transformatorowych SN. Jednośrubowa konstrukcja umożliwia szybkie i kompaktowe przyłączenie końcówki kablowej do przepustu transformatora, zapewniając odpowiednią powierzchnię styku dla typowych prądów roboczych w transformatorach dystrybucyjnych. Rozwiązanie to jest często stosowane w transformatorach o mniejszych i średnich mocach, w instalacjach kablowych oraz w stacjach kontenerowych, gdzie liczy się prostota montażu i ograniczona przestrzeń przyłączeniowa.

© ENERGEKS 2026

W pewnym momencie jedna śruba przestaje być optymalnym rozwiązaniem.

Wtedy pojawia się konstrukcja z dwoma otworami montażowymi, która pozwala zwiększyć stabilność mechaniczną oraz poprawić rozkład docisku na powierzchni styku.

I właśnie temu rozwiązaniu przyjrzymy się w kolejnym kroku.

Dlaczego przepust transformatora SN ma dwa otwory montażowe i kiedy jest to konieczne

Terminal z dwoma otworami to konstrukcja stosowana tam, gdzie rosną wymagania elektryczne i mechaniczne całego układu. W transformatorach o większej mocy oraz w instalacjach przemysłowych samo proste połączenie jedną śrubą przestaje być optymalnym rozwiązaniem.

W takim układzie końcówka kablowa lub szyna miedziana jest przykręcana do terminala przepustu dwiema śrubami. Na pierwszy rzut oka różnica wydaje się niewielka. W rzeczywistości zmienia ona bardzo wiele w zachowaniu całego połączenia podczas wieloletniej pracy transformatora.

Pierwsza korzyść dotyczy stabilności mechanicznej.

Przy jednym otworze końcówka kablowa jest dociskana w jednym punkcie i może minimalnie obracać się wokół osi śruby. Nie jest to ruch duży, często są to ułamki milimetra, ale w energetyce nawet takie drobne zmiany mają znaczenie. Transformator podczas pracy nie jest elementem całkowicie statycznym. Występują drgania rdzenia magnetycznego, zmiany temperatury powodujące rozszerzalność materiałów oraz siły elektromagnetyczne generowane przez prądy zwarciowe.

Jeżeli połączenie ma tylko jeden punkt mocowania, końcówka może z czasem delikatnie zmieniać położenie. Dwa otwory montażowe eliminują ten problem. Końcówka kablowa zostaje zablokowana w dwóch punktach, co praktycznie uniemożliwia jej rotację i stabilizuje całe połączenie.

Druga korzyść związana jest z powierzchnią styku.

Połączenia energetyczne działają najlepiej wtedy, gdy powierzchnia kontaktu między metalami jest możliwie największa. W praktyce oznacza to, że elementy przewodzące muszą być dociśnięte do siebie z odpowiednią siłą i na możliwie dużym obszarze.

Dwie śruby powodują bardziej równomierne rozłożenie nacisku na powierzchni końcówki kablowej lub szyny miedzianej. Dzięki temu większa część powierzchni metalu bierze udział w przewodzeniu prądu. W efekcie zmniejsza się lokalna gęstość prądu oraz ograniczane są straty energii w miejscu połączenia.

Trzecia korzyść dotyczy jednego z najważniejszych parametrów każdego połączenia elektrycznego:

REZYSTANCJI KONTAKTOWEJ (STYKU)

Rezystancja styku powstaje zawsze w miejscu, gdzie dwa przewodniki są ze sobą połączone mechanicznie. Nawet bardzo gładkie powierzchnie metalowe w rzeczywistości stykają się ze sobą tylko w wielu mikroskopijnych punktach. Im lepszy docisk i większa powierzchnia kontaktu, tym mniejsza rezystancja połączenia.

Jeżeli rezystancja styku wzrośnie, pojawia się zjawisko wydzielania ciepła zgodnie z prawem Joule’a. Energia elektryczna zaczyna być zamieniana na ciepło w miejscu połączenia.

Dla zobrazowania skali warto spojrzeć na prosty przykład:

Jeżeli rezystancja połączenia wzrośnie o zaledwie 100 mikroohmów, a przez złącze przepływa prąd 600 amperów, moc strat wyniesie około 36 watów w jednym punkcie.

Na papierze wydaje się to niewielką wartością. Jednak w rzeczywistości ta energia wydziela się na bardzo małej powierzchni metalu.

Oznacza to lokalne nagrzewanie złącza do temperatur znacznie wyższych niż temperatura otoczenia. Z czasem może to prowadzić do utleniania powierzchni, dalszego wzrostu rezystancji oraz przyspieszonej degradacji połączenia.

Dwie śruby pomagają utrzymać rezystancję kontaktową na minimalnym poziomie, ponieważ zapewniają stabilny docisk i większą powierzchnię efektywnego kontaktu między metalami.

W praktyce terminale z dwoma otworami pojawiają się najczęściej w kilku sytuacjach.

Pierwsza to transformator o większej mocy.

Wraz ze wzrostem mocy rosną prądy robocze i wymagania dotyczące jakości połączeń elektrycznych.

Druga sytuacja to połączenia realizowane za pomocą szyn miedzianych zamiast kabli.

Szyny są sztywne i ciężkie, dlatego wymagają stabilniejszego mocowania.

Trzecia sytuacja to instalacje przemysłowe lub stacje transformatorowe pracujące w trudnych warunkach eksploatacyjnych.

Drgania, zmiany temperatury oraz duże prądy zwarciowe powodują, że stabilność mechaniczna połączenia staje się krytyczna.

W takich przypadkach zastosowanie dwóch otworów montażowych w terminalu przepustu nie jest luksusem konstrukcyjnym. Jest elementem projektowym, który znacząco zwiększa niezawodność całego transformatora w długim okresie eksploatacji.

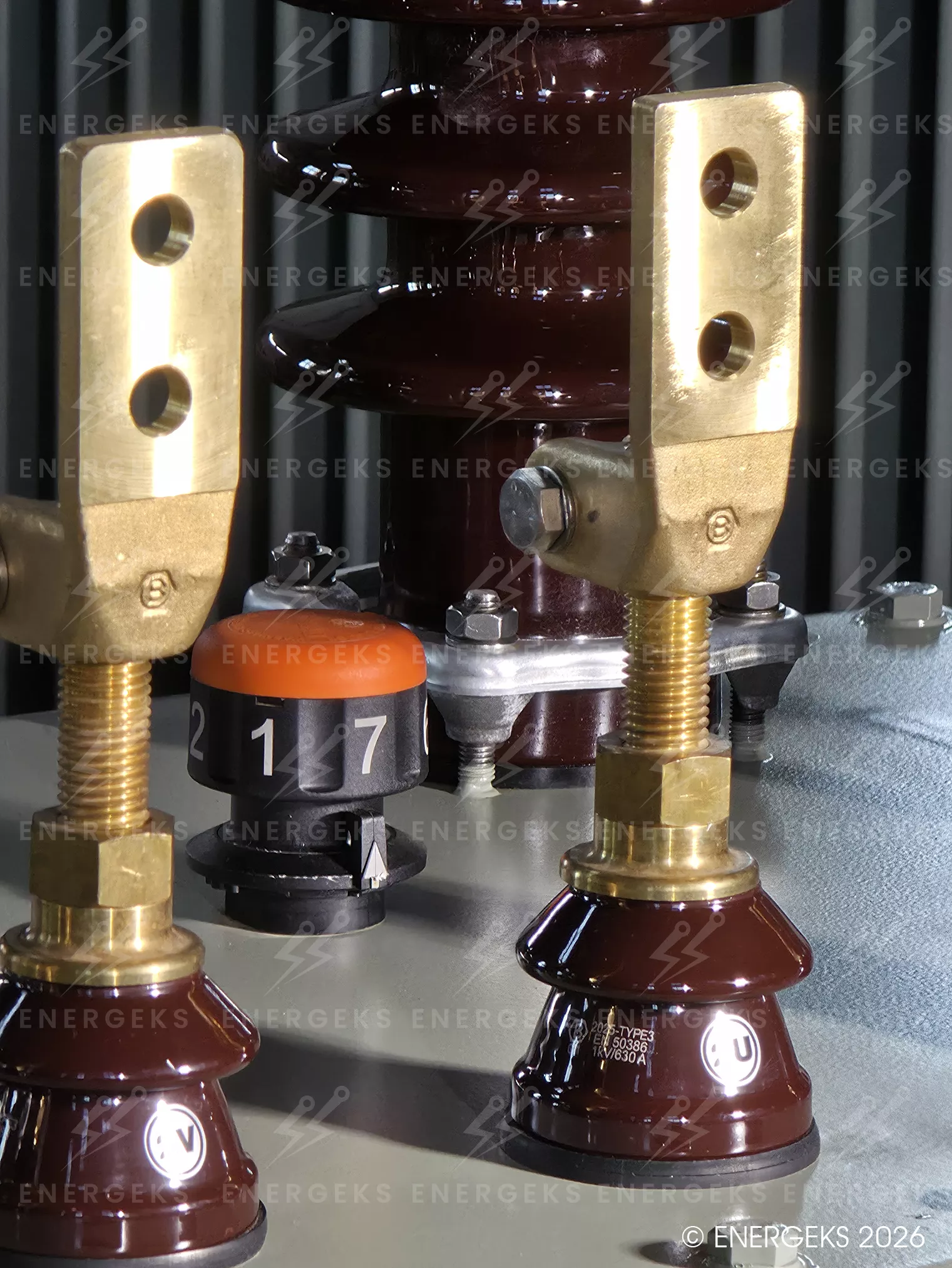

Terminal przepustu transformatora średniego napięcia z dwoma otworami montażowymi przeznaczony do połączeń o wyższych obciążeniach prądowych. Dwuśrubowa konstrukcja umożliwia stabilne przyłączenie końcówki kablowej lub szyny miedzianej, zwiększa powierzchnię styku oraz ogranicza rezystancję kontaktową. Takie rozwiązanie stosuje się najczęściej w transformatorach o większej mocy, w stacjach transformatorowych z przyłączem szynowym oraz w instalacjach spełniających wymagania operatorów systemów dystrybucyjnych, gdzie kluczowa jest długoterminowa stabilność połączenia i minimalizacja nagrzewania złącza.

© ENERGEKS 2026

W Energeks takie detale traktujemy poważnie. Nasze transformatory SN mogą być wyposażone w różne konfiguracje zakończeń przepustów, dopasowane do projektu stacji, sposobu przyłączenia kabli oraz wymagań operatora sieci. Dotyczy to zarówno terminali jednootworowych i dwuotworowych, jak również różnych typów zacisków przyłączeniowych stosowanych w energetyce, takich jak rozwiązania typu TOGA, dobieranych w zależności od konfiguracji przyłącza i standardów projektowych. Jeśli chcesz zobaczyć więcej przykładów takich rozwiązań, zajrzyj do naszej oferty transformatorów Energeks lub skontaktuj się bezpośrednio z naszymi doradcami, aby dopasować rozwiązanie dokładnie do Twoich potrzeb.

Jak liczba śrub w terminalu transformatora SN wpływa na prąd, temperaturę i rezystancję styku

W energetyce istnieje coś pięknego w detalach.

Z zewnątrz transformator wydaje się masywną, spokojną maszyną. Kilka ton stali, rdzeń magnetyczny, zbiornik z olejem. Tymczasem o jego długowieczności często decydują elementy, które można zmieścić w dłoni. Jednym z nich jest połączenie śrubowe na końcu przepustu.

Na pierwszy rzut oka różnica między jedną a dwiema śrubami wydaje się drobiazgiem.

W rzeczywistości jest to decyzja, która wpływa na trzy bardzo ważne zjawiska fizyczne.

Na przepływ prądu, na temperaturę połączenia oraz na rezystancję styku.

A to właśnie te trzy parametry decydują o tym, czy połączenie będzie pracowało spokojnie przez 30 lat, czy po kilku sezonach zacznie zdradzać objawy zmęczenia.

#1 Zacznijmy od prądu.

Im większa moc transformatora, tym większe prądy pojawiają się w układzie. W transformatorach dystrybucyjnych o mocy kilku megawoltamperów prądy po stronie średniego napięcia mogą sięgać setek amperów. W takich warunkach nawet niewielka niedoskonałość w miejscu styku zaczyna mieć znaczenie.

Prąd nie płynie przez całą powierzchnię metalu równomiernie. W rzeczywistości płynie przez wiele mikroskopijnych punktów kontaktu, w których powierzchnie metali naprawdę się dotykają. Każdy z tych punktów przenosi część całkowitego prądu.

Jeżeli powierzchnia kontaktu jest niewielka, gęstość prądu w tych punktach rośnie.

A gdy rośnie gęstość prądu, rośnie też temperatura.

#2 To prowadzi nas do drugiego zjawiska. Temperatury.

W każdym połączeniu elektrycznym pojawia się rezystancja styku. Nawet w najlepiej wykonanych połączeniach istnieje niewielki opór elektryczny wynikający z mikrostruktury powierzchni metalu.

Prawo Joule’a mówi, że moc wydzielana w postaci ciepła jest równa iloczynowi rezystancji i kwadratu prądu. Wzór jest prosty, ale jego konsekwencje są ogromne.

Jeżeli prąd wynosi 500 amperów, a rezystancja styku wynosi zaledwie 50 mikroohmów, w miejscu połączenia wydziela się około 12,5 wata ciepła. To niewiele, dopóki ciepło rozkłada się na dużej powierzchni metalu.

Problem zaczyna się wtedy, gdy kontakt elektryczny jest ograniczony tylko do małego fragmentu powierzchni. Wtedy ta energia skupia się w jednym miejscu i temperatura zaczyna rosnąć.

Dwie śruby działają tutaj jak bardzo proste, ale niezwykle skuteczne narzędzie inżynierskie. Zwiększają docisk i rozkładają go na większej powierzchni. Dzięki temu liczba mikroskopijnych punktów kontaktu pomiędzy metalami rośnie, a rezystancja styku spada.

#3 Trzecie zjawisko jest równie ciekawe. Stabilność elektryczna w czasie.

Połączenie śrubowe nie jest strukturą idealnie sztywną. Podczas pracy transformatora pojawiają się zmiany temperatury. Metal rozszerza się i kurczy. Rdzeń transformatora generuje drobne drgania magnetostrykcyjne. W czasie zwarć w sieci pojawiają się potężne siły elektromagnetyczne.

Jeżeli połączenie jest utrzymywane tylko przez jedną śrubę, końcówka kablowa może minimalnie pracować. To bardzo małe ruchy, często rzędu dziesiątych części milimetra. Jednak w skali wielu lat eksploatacji takie mikroruchy mogą stopniowo pogarszać jakość styku.

Dwa punkty mocowania stabilizują połączenie w zupełnie inny sposób. Końcówka kablowa zostaje unieruchomiona w dwóch miejscach, a docisk rozkłada się bardziej równomiernie. Połączenie jest mniej podatne na zmiany geometrii podczas pracy urządzenia.

Dlatego w transformatorach o większych mocach producenci bardzo często stosują terminale dwuśrubowe jako standard. Dotyczy to szczególnie jednostek powyżej kilku megawoltamperów, gdzie prądy robocze są już na tyle duże, że każdy szczegół konstrukcyjny ma znaczenie.

Podobna sytuacja pojawia się w przypadku połączeń z szynami zbiorczymi.

Szyny miedziane są znacznie cięższe i sztywniejsze niż kable energetyczne. Wprowadzają do układu dodatkowe obciążenia mechaniczne wynikające z własnej masy oraz z sił elektromagnetycznych podczas zwarć. Dwa punkty mocowania pozwalają rozłożyć te siły i chronią przepust transformatora przed nadmiernymi naprężeniami.

Czy operatorzy sieci wymagają terminali z dwoma śrubami w transformatorach SN?

W wielu projektach tak. Operatorzy systemów dystrybucyjnych zarządzają tysiącami transformatorów pracujących w bardzo różnych warunkach środowiskowych. Każda awaria jest analizowana, a wnioski trafiają później do wytycznych technicznych dla nowych instalacji. Z biegiem lat w wielu krajach doprowadziło to do wprowadzenia wymagań dotyczących dwuśrubowych terminali przepustów w określonych klasach transformatorów SN.

Energetyka jest dziedziną, która uczy się na doświadczeniu. Każde przegrzane połączenie, każdy raport z inspekcji termowizyjnej i każda analiza zdarzenia w sieci stają się częścią wiedzy, która później wpływa na standardy projektowe.

Dlatego gdy patrzy się na terminal przepustu transformatora i widzi dwie śruby zamiast jednej, często stoi za tym nie tylko decyzja producenta, lecz również wymagania operatora sieci oraz lata praktycznych obserwacji pracy urządzeń w realnych systemach elektroenergetycznych.

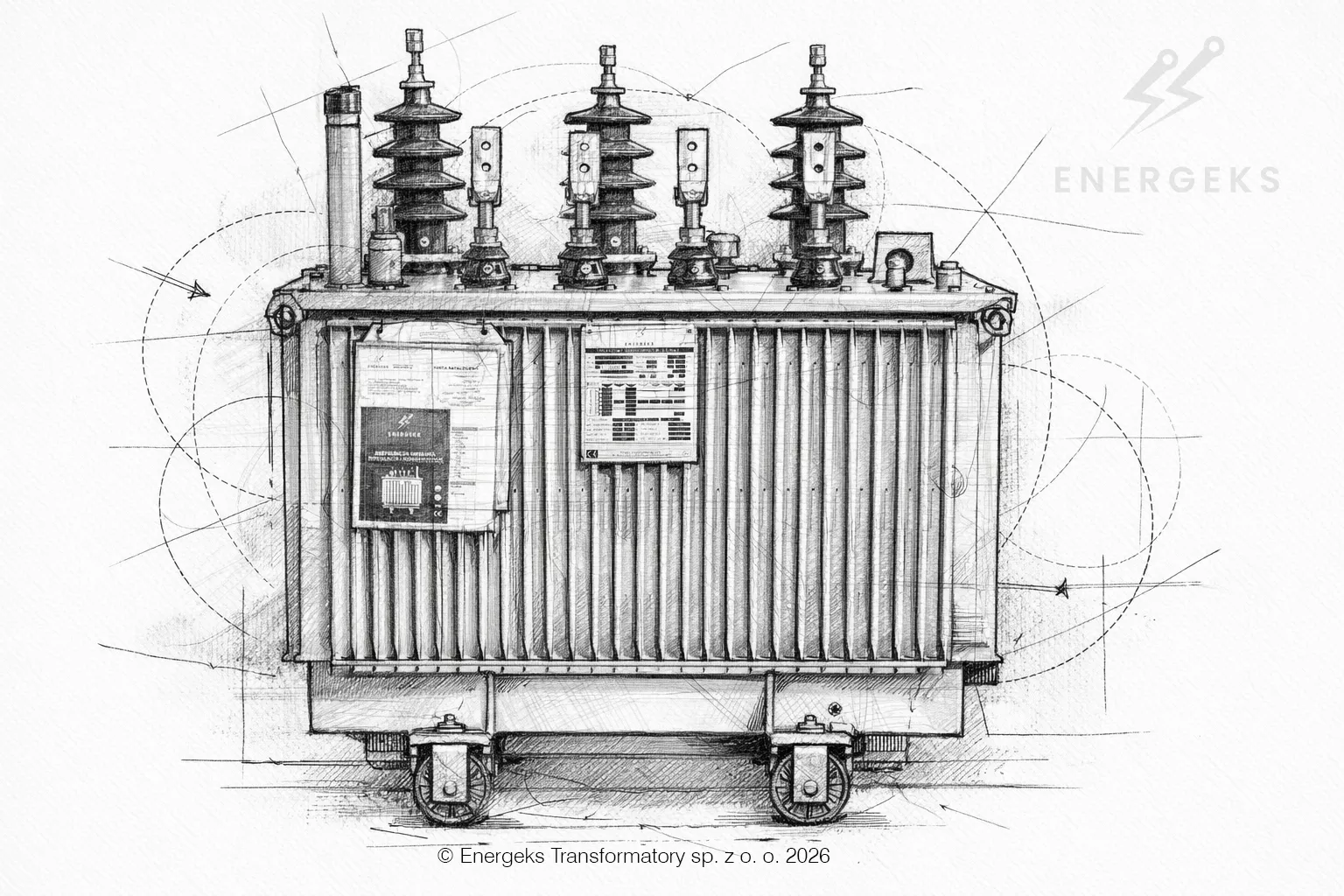

Transformatory takie jak MarkoEco2 powstają z myślą o realnej pracy w sieci dystrybucyjnej.

Oznacza to jedno. Muszą pasować do standardów operatora jeszcze zanim trafią do stacji.

Dlatego już na etapie projektu uwzględniamy wymagania techniczne operatorów systemów dystrybucyjnych oraz specyfikacje inwestorskie. Dotyczy to również tak pozornie drobnych elementów jak konfiguracja przepustów SN czy sposób zakończenia przyłączeń kablowych.

W praktyce oznacza to, że transformator trafia na stację przygotowany dokładnie pod warunki danego projektu. Niezależnie od tego czy sieć pracuje według standardów PGE, TAURON, ENEA, ENERGA czy lokalnych operatorów przemysłowych.

To podejście jest proste.

Transformator nie powinien zmuszać sieci do dopasowania się.

To transformator powinien być dopasowany do sieci.

Dlatego konfiguracje przepustów, układ terminali jednośrubowych lub dwuśrubowych oraz rozwiązania przyłączeniowe w transformatorach Energeks są projektowane tak, aby bez problemu wpisywały się w wymagania operatorów i praktykę pracy w rzeczywistych stacjach elektroenergetycznych.

Top 5 problemów, przez które połączenia kablowe przy transformatorzeSN się przegrzewają

W praktyce eksploatacyjnej transformatorów średniego napięcia bardzo wiele problemów nie zaczyna się od samego transformatora. Zaczyna się od połączenia. Miejsca, gdzie kabel lub szyna spotyka się z terminalem przepustu.

To jeden z najbardziej obciążonych punktów w całym układzie. Płyną tam duże prądy, pojawiają się zmiany temperatury, a jednocześnie jest to połączenie mechaniczne zależne od jakości montażu. Dlatego drobne błędy instalacyjne mogą po kilku latach prowadzić do przegrzewania, utleniania metalu, a w skrajnych przypadkach nawet do awarii.

Problem 1: Niedokładne przygotowanie powierzchni styku.

Powierzchnie metalowe w teorii powinny przylegać do siebie idealnie. W praktyce na ich powierzchni znajdują się warstwy tlenków, zabrudzenia, a czasem nawet cienka warstwa farby lub pozostałości z produkcji końcówki kablowej. Jeżeli takie powierzchnie zostaną skręcone bez oczyszczenia, kontakt elektryczny odbywa się tylko w kilku mikroskopijnych punktach.

W efekcie rezystancja styku rośnie, a połączenie zaczyna się nagrzewać. Dlatego w profesjonalnym montażu powierzchnie styku są czyszczone, a często również zabezpieczane specjalną pastą kontaktową ograniczającą utlenianie.

Problem 2: Nieprawidłowy moment dokręcenia śruby.

Zbyt słabe dokręcenie powoduje niewystarczający docisk końcówki kablowej do terminala. Powierzchnie metalu nie przylegają wtedy odpowiednio mocno, a rezystancja styku rośnie. Po pewnym czasie pojawia się nagrzewanie połączenia.

Z kolei zbyt mocne dokręcenie śruby może zdeformować końcówkę kablową albo uszkodzić gwint terminala. W skrajnych przypadkach może również spowodować pęknięcie elementów izolacyjnych w przepuście.

Dlatego producenci transformatorów oraz końcówek kablowych podają zawsze zalecany moment dokręcenia śrub. W profesjonalnym montażu stosuje się klucze dynamometryczne, które pozwalają uzyskać właściwy docisk.

Problem 3: Użycie niewłaściwej końcówki kablowej.

Końcówka musi być dopasowana zarówno do przekroju kabla, jak i do konstrukcji terminala przepustu. Zbyt małe oczko powoduje niewłaściwe ułożenie końcówki, natomiast zbyt duże oczko ogranicza powierzchnię kontaktu. W obu przypadkach zwiększa się rezystancja połączenia.

Czasem spotykanym problemem jest także sytuacja, w której terminal posiada dwa otwory montażowe, ale podczas montażu wykorzystana zostaje tylko jedna śruba.

Z pozoru instalacja działa poprawnie. Prąd płynie, transformator pracuje, a instalacja przechodzi odbiór techniczny. Jednak połączenie nie ma pełnej stabilności mechanicznej. Końcówka może minimalnie pracować podczas zmian temperatury lub drgań transformatora.

Po kilku latach eksploatacji pojawia się utlenianie powierzchni styku i wzrost temperatury połączenia.

Problem 4: Niewłaściwe ułożenie kabla.

Kabel średniego napięcia ma dużą masę i określoną sztywność. Jeżeli jest prowadzony pod niewłaściwym kątem lub jest naprężony, może wywierać stałą siłę na terminal przepustu. W długim okresie powoduje to mikroruchy połączenia i stopniowe pogarszanie kontaktu elektrycznego.

Dlatego w profesjonalnych instalacjach stosuje się uchwyty kablowe i odpowiednie promienie gięcia kabla, które eliminują naprężenia działające na terminal transformatora.

Problem 5: brak okresowej kontroli połączeń.

Transformator jest urządzeniem projektowanym na kilkadziesiąt lat pracy. Jednak połączenia śrubowe mogą z czasem ulegać zmianom pod wpływem temperatury, wibracji i starzenia materiałów. Dlatego w wielu instalacjach przemysłowych wykonuje się okresowe przeglądy z wykorzystaniem kamer termowizyjnych.

Termowizja pozwala bardzo szybko wykryć punkt, w którym temperatura jest wyższa niż w pozostałych fazach. Często jest to pierwszy sygnał, że rezystancja styku zaczyna rosnąć i połączenie wymaga kontroli.

W energetyce bardzo często to właśnie drobne szczegóły decydują o niezawodności instalacji. Połączenie kablowe przy przepuście transformatora jest jednym z tych miejsc, gdzie jakość montażu ma bezpośredni wpływ na bezpieczeństwo pracy całej stacji.

Mały detal, wielka fizyka

Historia jednego lub dwóch otworów w terminalu przepustu mówi o energetyce więcej, niż mogłoby się wydawać.

Bo to nie jest branża spektakularnych gestów. To branża decyzji, które na pierwszy rzut oka wyglądają jak drobiazgi, a w praktyce pracują przez dekady.

Transformator SN nie dostaje drugiej szansy co kilka lat. On stoi i działa. Dzień po dniu. Zimą, latem, pod obciążeniem, po zwarciach, w ciszy i bez uwagi. Przez 30, czasem 40 lat.

I właśnie dlatego takie detale jak sposób mocowania końcówki kablowej mają znaczenie. Bo to one decydują, czy wszystko będzie działać tak, jak powinno, bez niepotrzebnych strat, bez przegrzewania, bez niespodzianek.

Gdy więc patrzysz na terminal przepustu z jednym albo dwoma otworami, patrzysz na efekt doświadczenia całej branży. Fizyki, testów, błędów i wniosków, które ktoś kiedyś musiał wyciągnąć.

W Energeks lubimy ten poziom myślenia.

Bo wiemy, że dobrze zaprojektowany transformator to nie tylko parametry na papierze, ale dopasowanie do rzeczywistości pracy.

Dlatego nasze transformatory SN mogą być wyposażone w różne konfiguracje zakończeń przepustów, dopasowane do projektu stacji, sposobu przyłączenia kabli oraz wymagań operatora sieci.

Jeśli chcesz zobaczyć, jak różne rozwiązania wyglądają w praktyce, zajrzyj do naszej oferty.

A jeśli cenisz techniczne spojrzenie na energetykę bez zbędnego szumu, zapraszamy też na nasz LinkedIn, gdzie regularnie dzielimy się wiedzą z projektów i pracy z transformatorami.

Referencje:

IEEE Power Transformer Handbook, IEEE Press
Electric Power Transformer Engineering, James H. Harlow, CRC Press
