Ten artykuł jest dla inwestorów OZE, projektantów, generalnych wykonawców, zakładów przemysłowych, deweloperów farm PV+BESS oraz wszystkich, którzy chcą zrozumieć, dlaczego transformator do magazynu energii nie powinien być wybierany jak zwykłe trafo z katalogu.

Magazyn energii często wyobrażamy sobie jak jedną, wielką baterię: kontenery, moduły litowo-jonowe, system chłodzenia, falowniki, monitoring, algorytmy. Ale w praktyce cała ta technologia nie ma większego znaczenia, jeśli energia nie potrafi bezpiecznie wejść do sieci i z niej wrócić.

A tu na scenę wchodzi transformator.

To on jest bramą między światem baterii, falowników i systemu PCS a siecią średniego napięcia. Trochę jak śluza w kanale: z jednej strony mamy dynamiczny, szybki, elektroniczny świat magazynu energii, z drugiej — stabilną, wymagającą i bezlitosną sieć elektroenergetyczną.

Jeśli śluza jest źle dobrana, cały projekt zaczyna tracić sprawność, niezawodność i przewidywalność.

Rynek magazynów energii rośnie bardzo szybko.

Według IEA magazyny energii były w 2023 roku najszybciej rosnącą komercyjnie dostępną technologią energetyczną w sektorze elektroenergetycznym, a globalne przyrosty mocy magazynów bateryjnych wyniosły 42 GW.

To oznacza jedno: coraz więcej inwestorów będzie musiało zadać sobie pytanie nie tylko „jaki magazyn energii wybrać?”, ale też: „jaki transformator dobrać, żeby ten magazyn naprawdę pracował dobrze?”.

W treści przejdziemy przez:

rolę transformatora w systemie BESS,

• różnice między transformatorem do PV, przemysłu i magazynu energii,

• dobór mocy w kVA/MVA,

• wybór między transformatorem olejowym i suchym,

• wpływ harmonicznych, cykliczności i pracy dwukierunkowej,

• błędy, które najczęściej kosztują najwięcej,

• praktyczną checklistę do specyfikacji.

Czas czytania: około 10 minut

Magazyn energii to nie jest „duży UPS”

Największy błąd na starcie?

Traktowanie magazynu energii jak większej wersji instalacji rezerwowej.

Owszem, magazyn może pełnić funkcję awaryjną. Może zasilać obiekt, gdy sieć nie pracuje.

Może stabilizować napięcie, ograniczać pobór mocy w szczycie albo współpracować z fotowoltaiką. Ale nowoczesny BESS, czyli Battery Energy Storage System, to nie tylko bateria.

To układ elektroenergetyczny z własną dynamiką.

IEC TS 62786-3:2023 opisuje wymagania dla stacjonarnych bateryjnych magazynów energii przyłączanych do sieci dystrybucyjnych, w tym kwestie schematu przyłączenia, aparatury łączeniowej, zakresu pracy, odpowiedzi mocy czynnej i biernej, jakości energii, zabezpieczeń, monitoringu, sterowania oraz testów przyłączeniowych.

Już sama lista tych obszarów pokazuje, że magazyn energii jest aktywnym uczestnikiem pracy sieci, a nie tylko odbiornikiem lub prostym źródłem.

Transformator w takim układzie musi więc robić więcej niż klasyczne „podnieść napięcie”.

Musi pracować z falownikami, znosić zmienne profile obciążenia, reagować na pracę dwukierunkową i funkcjonować w środowisku, gdzie elektronika mocy generuje inne zjawiska niż tradycyjny odbiornik przemysłowy.

Co właściwie robi transformator w magazynie energii?

W uproszczeniu: transformator dopasowuje napięcie systemu PCS/falownika do napięcia sieci lub instalacji zakładowej.

Po stronie baterii mamy prąd stały. System PCS przekształca go na prąd przemienny.

Następnie transformator podnosi napięcie do poziomu wymaganego przez sieć nN lub SN, najczęściej w projektach przemysłowych i OZE do poziomu średniego napięcia.

Ale to tylko najprostszy opis.

W rzeczywistości transformator w systemie BESS pełni kilka funkcji jednocześnie:

• separuje galwanicznie układ magazynu od sieci,

• dopasowuje poziomy napięć,

• wpływa na sposób uziemienia i pracę zabezpieczeń,

• ogranicza przenoszenie części zakłóceń,

• musi wytrzymać obciążenia wynikające z pracy falowników,

• pracuje zarówno podczas ładowania, jak i rozładowania magazynu.

W klasycznej farmie PV przepływ energii jest zasadniczo jednokierunkowy: od paneli przez falowniki do sieci. W magazynie energii energia płynie w obie strony.

Rano magazyn może się ładować z sieci lub z PV, po południu oddawać energię, wieczorem pracować w arbitrażu cenowym, a w nocy świadczyć usługę systemową.

Transformator nie ma więc jednego „spokojnego” profilu pracy.

Ma codzienny rytm przypominający oddech: wdech, wydech, pauza, szybka reakcja, powtórka.

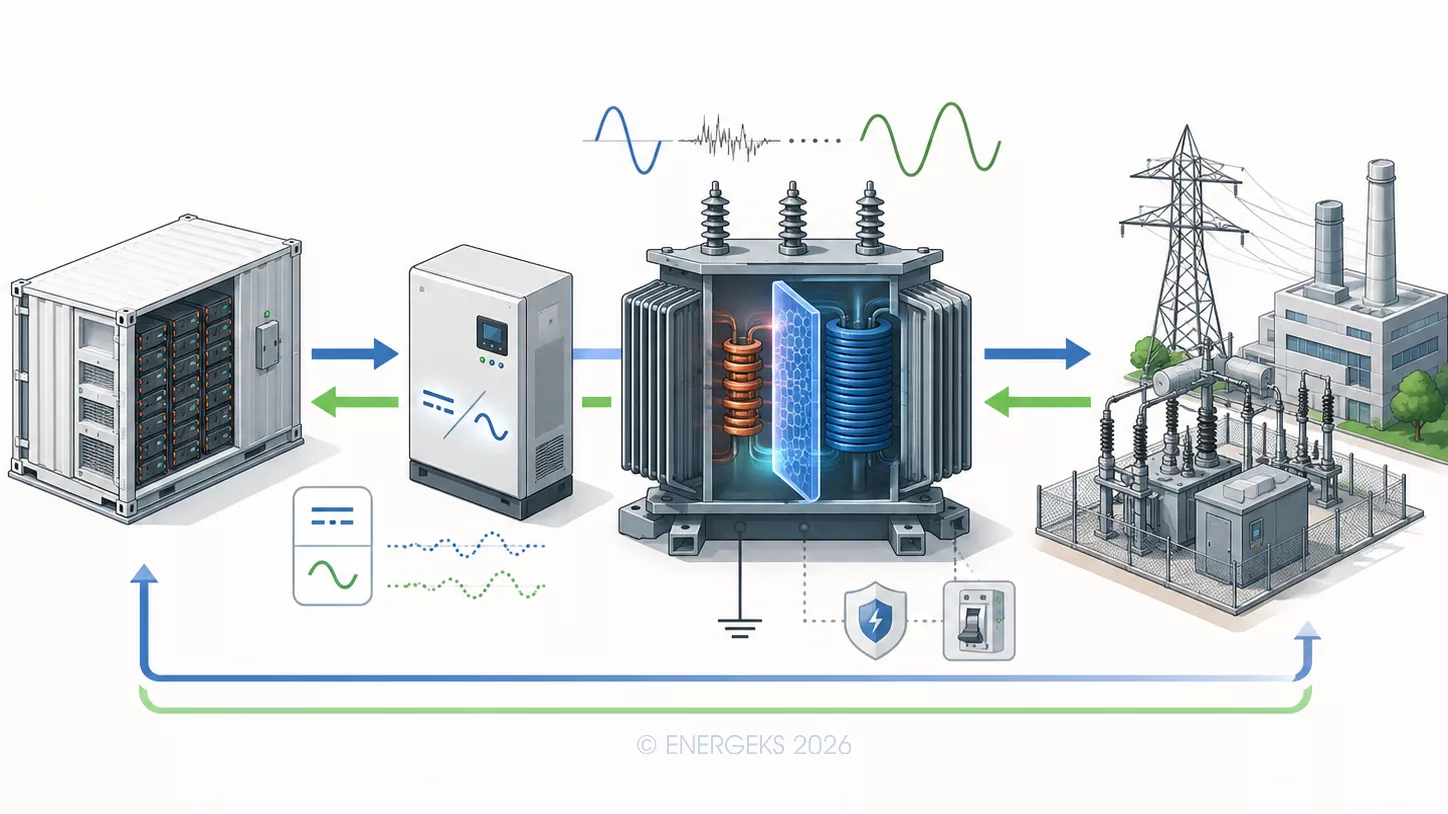

Infografika przedstawia uproszczony schemat pracy transformatora w systemie magazynu energii. Po lewej stronie znajduje się kontener bateryjny, z którego energia trafia do falownika PCS przekształcającego prąd stały na prąd przemienny. Centralnym elementem układu jest transformator, który dopasowuje poziom napięcia, separuje magazyn od sieci, wspiera uziemienie i zabezpieczenia oraz ogranicza część zakłóceń pochodzących od elektroniki mocy. Po prawej stronie pokazano sieć elektroenergetyczną i infrastrukturę przemysłową. Dwukierunkowe strzałki symbolizują ładowanie i rozładowywanie magazynu energii, czyli przepływ energii zarówno z baterii do sieci, jak i z sieci do baterii. CC: ENERGEKS 2026

Najpierw pytanie: do czego ten magazyn ma służyć?

Nie wybieramy transformatora “tak se, o”.

Wybieramy go dla funkcji.

Inny transformator będzie rozsądny dla zakładu przemysłowego, który chce ograniczyć moc zamówioną. Inny dla farmy PV z magazynem 10 MW/20 MWh.

Inny dla dużego magazynu sieciowego, który ma świadczyć usługi bilansujące, regulacyjne lub wspierać lokalny węzeł sieciowy.

Przed doborem transformatora trzeba odpowiedzieć na kilka pytań:

Czy magazyn będzie pracował głównie za licznikiem, czyli po stronie odbiorcy?

Czy będzie przyłączony jako niezależna jednostka do sieci?

Czy ma współpracować z farmą fotowoltaiczną?

Czy będzie ładował się z sieci, z PV, czy z obu źródeł?

Czy będzie często przechodził z ładowania w rozładowanie?

Czy ma dostarczać moc bierną?

Czy operator wymaga określonego zakresu regulacji napięcia, komunikacji i obserwowalności?

To nie są pytania formalne. To są pytania, które decydują o temperaturze uzwojeń, stratach, zapasie mocy, układzie połączeń, rodzaju chłodzenia i trwałości izolacji.

Moc transformatora: kVA, MW i MWh to nie to samo

To punkt, przy którym łatwo wpaść w pułapkę.

Magazyn energii opisuje się zwykle dwoma parametrami: mocą i pojemnością.

Przykład: 5 MW / 10 MWh. Pierwsza wartość mówi, z jaką mocą system może ładować lub rozładowywać energię. Druga mówi, jak długo może tę moc utrzymać.

Transformatora nie dobieramy bezpośrednio do MWh.

Transformator „widzi” przede wszystkim moc pozorną, czyli kVA lub MVA, oraz profil obciążenia w czasie.

Jeśli magazyn ma moc PCS 5 MW i ma pracować przy współczynniku mocy 1, teoretycznie minimalna moc pozorna wynosi około 5 MVA.

Ale jeśli wymagane jest oddawanie lub pobieranie mocy biernej, praca przy cosφ 0,9 albo szerszy zakres regulacji, moc pozorna rośnie.

Dla przykładu:

5 MW / 0,9 = 5,56 MVA

To oznacza, że transformator 5 MVA może być zbyt ciasny, jeśli system ma pracować dynamicznie i świadczyć dodatkowe funkcje sieciowe. W praktyce projektant może rozważyć jednostkę 6,3 MVA, ale ostateczny wybór zależy od wymagań PCS, operatora, profilu pracy, warunków środowiskowych i architektury całego systemu.

Podobnie dla magazynu 2 MW:

2 MW / 0,9 = 2,22 MVA

Tu naturalnym punktem analizy może być transformator 2,5 MVA, ale nie jako „automatyczna odpowiedź”, tylko jako wynik obliczeń i koordynacji z resztą układu.

⚡ Najważniejsza zasada: pojemność MWh mówi, jak duży jest „zbiornik energii”.

Moc MW i wymagania pracy mówią, jak szeroka musi być „rura”, przez którą ta energia przepływa. Transformator dobieramy do rury, nie do samego zbiornika.

Transformator olejowy czy suchy?

To jedno z najczęstszych pytań inwestorów.

Odpowiedź brzmi: zależy od miejsca, mocy, ryzyka pożarowego, warunków środowiskowych i wymagań obiektu.

Transformator olejowy do magazynu energii

Transformator olejowy bardzo często jest naturalnym wyborem dla większych magazynów energii, farm PV+BESS i zewnętrznych stacji transformatorowych.

Ma wysoką zdolność odprowadzania ciepła, dobrą przeciążalność, szeroki zakres dostępnych mocy i sprawdza się w pracy terenowej.

W projektach kontenerowych i stacjach SN transformator olejowy może pracować jako element kompaktowej infrastruktury: magazyn energii, PCS, rozdzielnica, transformator, układ pomiarowy i zabezpieczeniowy. W przypadku większych mocy olej daje projektantowi większą elastyczność termiczną.

Warto jednak pamiętać o wymaganiach dotyczących misy olejowej, ochrony środowiskowej, odległości, zabezpieczeń przeciwpożarowych oraz uzgodnień lokalizacyjnych.

Przy szczególnych wymaganiach środowiskowych można analizować zastosowanie estrów, ale to również powinno wynikać z projektu, a nie z mody.

Transformator suchy do magazynu energii

Transformator suchy, zwłaszcza żywiczny, jest dobrym rozwiązaniem tam, gdzie liczy się bezpieczeństwo pożarowe, praca wewnątrz obiektu, ograniczenie ryzyka wycieku cieczy izolacyjnej albo lokalizacja blisko infrastruktury użytkowej.

W magazynach energii instalowanych przy zakładach przemysłowych, centrach logistycznych, obiektach komercyjnych czy budynkach technicznych transformator suchy może być bardziej akceptowalny z punktu widzenia BHP, ubezpieczyciela i projektanta budowlanego.

Jest jednak bardziej wrażliwy na warunki chłodzenia.

Nie lubi, gdy ktoś „zamknie go w szafie” bez przepływu powietrza i oczekuje, że będzie pracował jak transformator w idealnej hali testowej.

Wentylacja, temperatura otoczenia, zapylenie, wilgotność i przestrzeń serwisowa mają tu ogromne znaczenie.

BESS to praca dwukierunkowa. Transformator musi być na to gotowy

W typowym odbiorze przemysłowym energia płynie od sieci do zakładu. W klasycznej farmie PV płynie od źródła do sieci. W magazynie energii płynie w obie strony.

Podczas ładowania transformator pracuje jak element zasilający magazyn. Podczas rozładowania staje się częścią toru eksportu energii. To wpływa na:

• dobór zabezpieczeń,

• kierunkowość pomiarów,

• automatykę,

• nastawy zabezpieczeń SN/nN,

• wymagania operatora,

• analizę przepływów mocy czynnej i biernej.

Z tego powodu transformator do magazynu energii powinien być projektowany razem z układem PCS, rozdzielnicą, zabezpieczeniami i schematem przyłączenia. Nie powinien być doklejany na końcu, jak brakujący klocek.

CIGRE w wytycznych dotyczących stacji przyłączających BESS wskazuje, że projektowanie takiej infrastruktury obejmuje cały cykl życia: od projektu i rozwoju, przez uruchomienie, aż po zarządzanie aktywem, w tym ocenę mocy wyjściowej i parametrów w punkcie przyłączenia PCC. To ważne, bo transformator nie jest osobnym produktem w próżni. Jest częścią zdolności całego magazynu do pracy w punkcie przyłączenia.

Harmoniczne: cichy wróg transformatora

Falowniki i przekształtniki energoelektroniczne są sercem magazynu energii. Bez nich bateria nie mogłaby współpracować z siecią AC. Ale elektronika mocy generuje zjawiska, których nie wolno ignorować.

Jednym z nich są harmoniczne.

Harmoniczne mogą zwiększać straty dodatkowe w uzwojeniach i elementach konstrukcyjnych transformatora. Mogą powodować dodatkowe nagrzewanie, wpływać na trwałość izolacji i wymagać odpowiedniego zapasu termicznego. To trochę jak jazda samochodem po równej autostradzie i po bruku. Prędkość średnia może wyglądać podobnie, ale obciążenie zawieszenia jest zupełnie inne.

Dlatego przy doborze transformatora do BESS warto wymagać danych o:

• widmie harmonicznych generowanych przez PCS,

• THD prądu i napięcia,

• częstotliwości przełączania,

• wymaganiach filtracji,

• dopuszczalnych poziomach jakości energii,

• sposobie pracy przy częściowym obciążeniu.

IEC TS 62786-3:2023 obejmuje m.in. zagadnienia jakości energii, EMC, zabezpieczeń interfejsowych, reakcji mocy czynnej i biernej oraz testów pracy z siecią. To pokazuje, że transformator do magazynu energii musi być dobierany w kontekście całego środowiska elektrycznego, a nie tylko napięcia i mocy znamionowej.

Straty transformatora: małe waty, duże pieniądze

W magazynach energii wiele uwagi poświęca się sprawności baterii, falowników i systemów chłodzenia. Transformator bywa traktowany jako element oczywisty. A to błąd.

Transformator ma straty jałowe i obciążeniowe. Straty jałowe występują wtedy, gdy transformator jest pod napięciem, nawet jeśli magazyn akurat nie pracuje pełną mocą. Straty obciążeniowe rosną wraz z przepływem prądu.

Przykład prosty jak rachunek za prąd:

Jeśli transformator ma 3 kW strat jałowych i jest załączony przez cały rok, daje to:

3 kW × 8760 h = 26 280 kWh rocznie

To ponad 26 MWh energii rocznie utraconej tylko na stanie jałowym. Przy większych jednostkach, kilku transformatorach albo długim czasie życia projektu różnica między rozwiązaniem przeciętnym a zoptymalizowanym może oznaczać dziesiątki albo setki megawatogodzin strat w całym cyklu eksploatacji.

W magazynie energii, który zarabia na różnicy cen, usługach elastyczności albo ograniczeniu szczytów poboru, każda niepotrzebna strata jest jak nieszczelność w zbiorniku. Niby mała. Ale pracuje codziennie.

Napięcie, grupa połączeń i uziemienie — techniczne detale, które decydują o pracy systemu

Dobór transformatora do BESS zaczyna się od napięć.

Po jednej stronie mamy napięcie PCS, często na poziomie nN. Po drugiej stronie mamy sieć SN, np. 15 kV, 20 kV albo inny poziom wskazany w warunkach przyłączenia. Transformator musi dopasować te światy nie tylko napięciowo, ale też funkcjonalnie.

Ważne parametry to:

• napięcie pierwotne i wtórne,

• moc znamionowa,

• grupa połączeń,

• napięcie zwarcia,

• zakres regulacji zaczepów,

• poziom izolacji,

• sposób uziemienia punktu neutralnego,

• wymagania dotyczące pracy równoległej,

• kompatybilność z zabezpieczeniami.

Grupa połączeń nie jest kosmetyką. Wpływa na przesunięcie fazowe, zachowanie układu przy zwarciach doziemnych, przepływ składowych zerowych i koordynację zabezpieczeń. W projektach z wieloma PCS można rozważać architekturę z kilkoma transformatorami blokowymi zamiast jednej dużej jednostki. To może poprawić modularność, serwisowalność i dostępność instalacji.

Wymagania operatora: transformator musi pasować do sieci, nie tylko do magazynu

W Polsce magazyn energii nie kończy się na kontenerze i projekcie wykonawczym. Kończy się dopiero wtedy, gdy może zostać bezpiecznie przyłączony, uruchomiony i eksploatowany zgodnie z wymaganiami operatora.

TAURON Dystrybucja wskazuje, że w porozumieniu z OSD zrzeszonymi w PTPiREE opracowano procedury uzyskania pozwolenia na użytkowanie dla magazynów energii elektrycznej typu D, obowiązujące od 31 marca 2026 r. Na tej samej stronie podano progi mocy maksymalnej dla typów B, C i D: odpowiednio 0,2 MW, 10 MW i 75 MW.

To istotne, bo wraz ze wzrostem mocy projektu rośnie nie tylko moc transformatora. Rośnie również liczba wymagań dotyczących dokumentacji, obserwowalności, sterowalności, testów, zabezpieczeń i zgodności z warunkami przyłączenia.

URE informowało też o nowych „Wymogach ogólnego stosowania” wynikających z NC RfG, które weszły w życie 1 grudnia 2025 r. dla jednostek typu B, C i D, dla których warunki przyłączenia zostaną wydane od tej daty. W praktyce oznacza to, że projekty BESS, szczególnie hybrydowe PV+BESS lub przyłączane jako aktywne zasoby sieciowe, powinny być analizowane nie tylko od strony urządzeń, ale też od strony wymagań formalno-technicznych.

Transformator do PV+BESS: jeden układ, dwa charaktery pracy

Farma fotowoltaiczna i magazyn energii wyglądają jak naturalna para. PV produkuje energię wtedy, gdy świeci słońce. Magazyn pozwala przesunąć jej wykorzystanie w czasie, ograniczyć curtailment, wygładzić profil generacji albo zwiększyć autokonsumpcję.

Ale dla transformatora taki układ może być bardziej wymagający niż sama farma PV.

Dlaczego?

Bo PV generuje energię w określonym profilu dobowym, zależnym od nasłonecznienia. BESS może ładować się i rozładowywać według strategii rynkowej, sieciowej albo przemysłowej. Czasami energia z PV zasila sieć, czasami ładuje baterię, czasami bateria oddaje energię do sieci, a czasami cały układ pracuje z ograniczeniem mocy eksportu.

Transformator musi być dobrany do realnego scenariusza przepływu mocy, a nie tylko do sumy mocy z tabliczki znamionowej.

Przykład:

Farma PV 20 MWp i magazyn 10 MW / 20 MWh nie oznaczają automatycznie, że transformator musi mieć 30 MVA. Jeżeli warunki przyłączenia ograniczają eksport do 20 MW, a strategia EMS pilnuje profilu pracy, dobór może wyglądać inaczej. Jeżeli jednak układ ma mieć możliwość pełnej niezależnej pracy źródła i magazynu, zapotrzebowanie na moc transformacji może być większe.

To jest moment, w którym potrzebne są symulacje, warunki przyłączenia i jasna strategia pracy EMS. Bez tego dobór transformatora przypomina wybór mostu bez wiedzy, ile ciężarówek będzie przez niego przejeżdżać i w którą stronę.

Transformator dla przemysłowego magazynu energii

W przemyśle magazyn energii często ma bardzo praktyczną funkcję: obniżyć szczyty poboru, poprawić autokonsumpcję PV, zapewnić rezerwę, ustabilizować pracę odbiorników lub ograniczyć koszty mocy zamówionej.

Tu transformator może być częścią istniejącej stacji zakładowej albo nowej infrastruktury dedykowanej dla magazynu. Wybór między transformatorem suchym a olejowym zależy od lokalizacji.

Jeśli magazyn znajduje się przy hali produkcyjnej, w obiekcie technicznym albo blisko ludzi, transformator suchy może być naturalnym wyborem. Jeśli system jest większy, zabudowany zewnętrznie i pracuje w stacji kontenerowej, transformator olejowy może być korzystniejszy pod względem termiki, mocy i kosztu w przeliczeniu na MVA.

Dla przemysłu szczególnie ważne są:

• hałas,

• miejsce montażu,

• bezpieczeństwo pożarowe,

• dostęp serwisowy,

• kompatybilność z istniejącą rozdzielnicą,

• praca z odbiornikami wrażliwymi,

• możliwość rozbudowy.

Magazyn energii w zakładzie nie powinien być projektowany jak gadżet do optymalizacji faktury.

To nowy aktywny element wewnętrznej sieci elektroenergetycznej.

Transformator dla dużego magazynu sieciowego

W dużych projektach grid-scale transformator staje się częścią architektury blokowej.

Zamiast jednej ogromnej jednostki często stosuje się kilka bloków: PCS + transformator blokowy + rozdzielnica SN, a następnie wyprowadzenie mocy do stacji głównej.

Taka architektura daje większą elastyczność, ułatwia serwis i ogranicza skutki awarii pojedynczego elementu.

Dla magazynu 50 MW / 100 MWh można rozważać kilka bloków po 5 MW, 10 MW lub więcej, zależnie od zastosowanych PCS i koncepcji przyłączenia. Wtedy pytanie nie brzmi tylko „jaki transformator?”, ale „jaka architektura transformacji daje najlepszy kompromis między sprawnością, dostępnością, kosztem i ryzykiem?”.

To szczególnie ważne, gdy magazyn ma zarabiać na usługach systemowych. Awaria jednego transformatora w układzie modułowym może ograniczyć moc części systemu. Awaria jednego centralnego elementu może zatrzymać znacznie większą część projektu.

Jak przygotować zapytanie ofertowe o transformator do magazynu energii BESS?

Dobór transformatora do magazynu energii nie zaczyna się od pytania: „ile kosztuje trafo 2,5 MVA?”.
Zaczyna się od pytania znacznie ciekawszego: jak ten magazyn będzie naprawdę pracował?

Bo BESS to nie lodówka, która po prostu pobiera prąd z gniazdka. To aktywny układ elektroenergetyczny, który raz energię pobiera, raz ją oddaje, raz wspiera sieć, raz ładuje się z PV, a czasem robi wszystko tak dynamicznie, że klasyczne podejście „dobierzmy transformator z zapasem i będzie dobrze” zaczyna przypominać jazdę sportowym autem na oponach od taczki.

W Energeks doradzamy dobór transformatora do magazynu energii na podstawie rzeczywistych parametrów pracy, a nie tylko jednej wartości mocy z tabeli. Poniżej pokazujemy, jakie dane warto przygotować i dlaczego każda z nich ma znaczenie.

Moc PCS w MW — czyli jak szeroko płynie energia

Moc PCS określa, z jaką mocą magazyn energii może ładować się i rozładowywać. To jeden z najważniejszych parametrów przy doborze transformatora, bo transformator musi obsłużyć realny przepływ mocy między falownikiem a siecią.

Jeżeli PCS ma moc 2 MW, 5 MW albo 10 MW, transformator musi być dobrany nie tylko do tej wartości, ale też do sposobu pracy układu. Czy magazyn będzie pracował stale? Czy będzie reagował na szczyty zapotrzebowania? Czy będzie świadczył usługi sieciowe? Czy będzie często zmieniał kierunek przepływu energii?

Moc PCS to nie tylko liczba. To tempo, w jakim energia „oddycha” przez transformator.

Pojemność magazynu w MWh — czyli jak duży jest zbiornik energii

Pojemność magazynu, wyrażona w MWh, mówi nam, ile energii system może zgromadzić. Nie dobieramy transformatora bezpośrednio do MWh, ale ta wartość pomaga zrozumieć, jak długo magazyn może pracować z określoną mocą.

Magazyn 5 MW / 10 MWh może pracować z pełną mocą około 2 godziny. Magazyn 5 MW / 20 MWh już około 4 godziny. Dla transformatora oznacza to zupełnie inny profil termiczny.

Krótki impuls mocy to jedno. Kilka godzin regularnej pracy pod dużym obciążeniem to już inna rozmowa. Transformator nie obraża się od razu, ale temperatura uzwojeń wszystko pamięta.

Maksymalna moc ładowania i rozładowania — bo BESS działa w dwie strony

W klasycznym odbiorze energia płynie od sieci do odbiorcy. W farmie PV najczęściej od źródła do sieci. W magazynie energii mamy ruch dwukierunkowy.

Dlatego potrzebujemy znać maksymalną moc ładowania i maksymalną moc rozładowania. Czasem są takie same, czasem różne. To wpływa na dobór mocy transformatora, zabezpieczeń, pomiarów i całej logiki pracy układu.

Transformator w BESS nie ma spokojnego życia emeryta. Bardziej przypomina bramkarza na lotnisku: raz przepuszcza energię w jedną stronę, raz w drugą, a przy tym cały czas musi pilnować porządku.

Wymagany cosφ lub zakres mocy biernej — czyli nie samą mocą czynną żyje sieć

Moc czynna, wyrażona w MW, wykonuje użyteczną pracę. Ale system elektroenergetyczny potrzebuje też kontroli mocy biernej. Dlatego pytamy o wymagany współczynnik mocy cosφ albo zakres pracy z mocą bierną.

Dlaczego to ważne?

Bo transformator dobiera się do mocy pozornej, czyli kVA lub MVA. Jeżeli magazyn ma pracować przy cosφ = 1, sytuacja jest prostsza. Jeżeli ma pracować przy cosφ = 0,9 albo dostarczać/pobierać moc bierną zgodnie z wymaganiami operatora, potrzebna moc pozorna rośnie.

Przykład:

5 MW przy cosφ = 1 oznacza około 5 MVA.
5 MW przy cosφ = 0,9 oznacza już około 5,56 MVA.

Różnica nie jest akademicka. To może zdecydować, czy transformator będzie pracował z komfortowym zapasem, czy będzie codziennie pytał projektanta: „naprawdę o mnie tak pomyślałeś?”.

Napięcie po stronie PCS — punkt wyjścia dla transformacji

PCS, czyli Power Conversion System, pracuje po określonej stronie napięciowej. Transformator musi być dobrany do napięcia wyjściowego falownika i bezpiecznie dopasować je do poziomu sieci lub instalacji zakładowej.

To podstawowy parametr, ale nie warto go traktować rutynowo. Inne napięcie PCS oznacza inną konfigurację uzwojeń, inne prądy, inne straty i inne wymagania po stronie zabezpieczeń.

Mówiąc prościej: zanim transformator podniesie napięcie, musi wiedzieć, z jakiego schodka startuje.

Napięcie sieci po stronie SN/nN — dokąd energia ma trafić

Po drugiej stronie układu mamy sieć niskiego lub średniego napięcia. W projektach przemysłowych i OZE najczęściej mówimy o przyłączeniu do średniego napięcia, np. 15 kV, 20 kV albo innego poziomu wskazanego w warunkach przyłączenia.

Ten parametr decyduje o przekładni transformatora, poziomie izolacji, aparaturze SN, ochronie przepięciowej i zgodności z wymaganiami operatora.

Transformator jest tłumaczem między językiem PCS a językiem sieci. A w energetyce tłumacz musi znać oba języki perfekcyjnie.

Częstotliwość — detal prosty, ale obowiązkowy

W Polsce i większości Europy pracujemy przy 50 Hz, ale przy projektach międzynarodowych albo nietypowych aplikacjach ten parametr trzeba jasno określić.

Częstotliwość wpływa na projekt rdzenia, straty magnetyczne i pracę transformatora. Dla standardowych projektów to punkt oczywisty. Dla dobrego zapytania technicznego — nadal obowiązkowy.

Liczba PCS i sposób ich połączenia — jeden duży układ czy kilka bloków?

Magazyn energii może mieć jeden centralny PCS albo kilka mniejszych jednostek pracujących równolegle. Może też być zbudowany modułowo: PCS + transformator blokowy + rozdzielnica.

To ma ogromne znaczenie dla architektury całej instalacji. Kilka mniejszych transformatorów może poprawić serwisowalność i ograniczyć skutki awarii pojedynczego bloku. Jedna większa jednostka może być korzystniejsza kosztowo i prostsza w układzie, ale zwiększa znaczenie jednego elementu dla dostępności całego systemu.

Tu nie ma jednej odpowiedzi dla wszystkich. Jest za to dobra inżynieria.

Wymagane napięcie zwarcia transformatora — parametr, który trzyma prądy zwarciowe w ryzach

Napięcie zwarcia wpływa na prądy zwarciowe, spadki napięcia, pracę równoległą transformatorów i koordynację zabezpieczeń.

Zbyt niskie napięcie zwarcia może oznaczać wyższe prądy zwarciowe. Zbyt wysokie może powodować większe spadki napięcia i wpływać na pracę układu. Dlatego ten parametr nie jest „drobnym drukiem” w specyfikacji. To jedna z tych wartości, które decydują, czy zabezpieczenia działają elegancko, czy zaczynają improwizować.

A zabezpieczenia w energetyce nie powinny mieć talentu do improwizacji.

Grupa połączeń — geometria faz ma znaczenie

Grupa połączeń transformatora określa sposób połączenia uzwojeń i przesunięcie fazowe między stroną pierwotną a wtórną. Wpływa na zachowanie układu przy zwarciach, przepływ składowych zerowych, współpracę z zabezpieczeniami i możliwość pracy równoległej.

W systemach BESS, gdzie mamy elektronikę mocy, pomiary, zabezpieczenia kierunkowe i wymagania operatora, grupa połączeń musi być dobrana świadomie.

To trochę jak ustawienie choreografii w tańcu trójfazowym. Jeżeli jedna strona robi krok w bok, a druga w przód, układ może wyglądać efektownie tylko przez pierwsze kilka sekund.

Zakres regulacji zaczepów — mała korekta, duży wpływ na napięcie

Zaczepy transformatora pozwalają dopasować przekładnię i poziom napięcia do warunków pracy sieci. W magazynach energii ma to znaczenie szczególnie wtedy, gdy instalacja pracuje w zmiennych warunkach, przy różnych poziomach obciążenia i z możliwością oddawania energii do sieci.

Zakres regulacji zaczepów powinien odpowiadać warunkom przyłączenia i wymaganiom napięciowym. Dobrze dobrany transformator daje projektantowi margines regulacyjny. Źle dobrany zostawia go z problemem, który później wraca w pomiarach, reklamacjach i nerwowych telefonach.

Poziom izolacji — odporność na rzeczywistość

Poziom izolacji musi odpowiadać napięciu sieci, warunkom przepięciowym i wymaganiom eksploatacyjnym. Dotyczy to zarówno transformatorów olejowych, jak i suchych.

W praktyce chodzi o zdolność urządzenia do bezpiecznej pracy w środowisku, w którym występują przepięcia, zakłócenia, łączenia, awarie i cała ta energetyczna pogoda, której nie widać, ale którą transformator bardzo dobrze czuje.

Izolacja to nie miejsce na oszczędności kreatywne. To fundament trwałości.

Wymagania OSD/OSP — bo sieć ma swoje zasady

Operator systemu dystrybucyjnego lub przesyłowego określa wymagania dotyczące przyłączenia, zabezpieczeń, pomiarów, sterowania, parametrów jakości energii i pracy układu.

Dlatego przy zapytaniu o transformator warto dołączyć warunki przyłączenia albo przynajmniej informację, na jakim etapie jest projekt. Wymagania operatora mogą wpływać na napięcie, układ połączeń, zabezpieczenia, automatykę, pomiary i architekturę stacji.

Magazyn energii może być nowoczesny, inteligentny i pięknie opisany w prezentacji. Ale jeśli nie pasuje do wymagań sieci, to nadal jest tylko bardzo drogim kontenerem z ambicjami.

Przewidywany profil pracy — transformator też ma rytm dnia

Czy magazyn będzie pracował codziennie? Czy będzie ładowany w nocy i rozładowywany w szczycie? Czy będzie współpracował z PV? Czy będzie świadczył usługi systemowe? Czy będzie pracował rzadko, ale intensywnie?

Profil pracy mówi nam, jak transformator będzie obciążany w czasie. To kluczowe dla oceny temperatury, strat, trwałości izolacji i ewentualnej przeciążalności.

Dwa magazyny o tej samej mocy mogą wymagać innego podejścia, jeśli jeden pracuje spokojnie przez kilka godzin dziennie, a drugi reaguje dynamicznie wiele razy na dobę. Na papierze wyglądają podobnie. W uzwojeniach — już niekoniecznie.

Widmo harmonicznych od PCS — bo falownik nie śpiewa czystą sinusoidą

PCS przekształca energię między prądem stałym a przemiennym. To serce systemu BESS, ale jak każda elektronika mocy, może wprowadzać harmoniczne.

Harmoniczne powodują dodatkowe straty, nagrzewanie i obciążenia dla transformatora. Dlatego warto znać THD, widmo harmonicznych, częstotliwość przełączania i wymagania filtracji.

To jeden z najważniejszych powodów, dla których transformator do BESS nie powinien być dobierany jak zwykły transformator do spokojnego odbiornika.

Sinusoida z falownika potrafi być jak rozmowa po trzech kawach: zasadniczo zrozumiała, ale pełna nerwowych drgań.

Wymagania dotyczące strat — sprawność pracuje przez cały rok

Straty transformatora mają realny wpływ na ekonomikę magazynu energii. Straty jałowe występują wtedy, gdy transformator jest pod napięciem. Straty obciążeniowe rosną wraz z przepływem prądu.

W BESS, który ma zarabiać na arbitrażu cenowym, usługach elastyczności, redukcji szczytów albo autokonsumpcji PV, każda niepotrzebna strata pomniejsza efekt finansowy.

Dlatego pytamy o wymagania dotyczące strat i rekomendujemy analizę nie tylko ceny zakupu, ale też kosztów eksploatacji w całym cyklu życia. Najtańszy transformator na fakturze nie zawsze jest najtańszy w pracy.

Lokalizacja: wewnętrzna czy zewnętrzna?

Miejsce montażu wpływa na wybór typu transformatora, chłodzenie, obudowę, zabezpieczenia, ochronę przeciwpożarową, hałas, dostęp serwisowy i wymagania budowlane.

Do instalacji zewnętrznych często dobrze pasują transformatory olejowe, szczególnie przy większych mocach. Do instalacji wewnętrznych, przemysłowych i obiektów z podwyższonymi wymaganiami pożarowymi często warto analizować transformatory suche żywiczne.

Tu nie chodzi o modę na „suchy” albo „olejowy”. Chodzi o środowisko pracy, ryzyko, moc i zdrowy rozsądek techniczny.

Warunki środowiskowe — transformator nie pracuje w katalogu

Temperatura otoczenia, wysokość n.p.m., wilgotność, zapylenie, zasolenie, wentylacja, nasłonecznienie, możliwość zalania, agresywna atmosfera przemysłowa — to wszystko ma znaczenie.

Transformator z katalogu żyje w pięknym świecie równych temperatur i idealnych założeń. Transformator w terenie żyje obok pyłu, upałów, mrozu, deszczu, kontenerów, kabli i ludzi, którzy czasem zastawiają kratki wentylacyjne, bo „na chwilę”.

Dlatego warunki środowiskowe trzeba podać na początku. Wtedy można dobrać urządzenie, które będzie pracowało nie w teorii, ale w realnym miejscu.

Wymagania hałasowe — cisza też jest parametrem technicznym

Transformator generuje hałas. Przy instalacjach przemysłowych może to nie być problem. Przy obiektach komercyjnych, mieszkaniowych, biurowych albo blisko granicy działki — może być bardzo ważne.

Wymagania akustyczne powinny być określone już na etapie zapytania. Pozwala to dobrać konstrukcję, lokalizację, obudowę lub rozwiązania ograniczające emisję hałasu.

Bo transformator powinien pracować stabilnie. Nie musi przy okazji prowadzić nocnego koncertu dla sąsiadów.

Transformator olejowy, suchy czy analiza obu wariantów?

W Energeks możemy doradzić transformator olejowy, suchy albo porównać oba warianty.

Transformator olejowy zwykle dobrze sprawdza się w większych mocach, instalacjach zewnętrznych, stacjach kontenerowych i projektach OZE. Ma bardzo dobre właściwości chłodzenia i szerokie możliwości zastosowania.

Transformator suchy jest często wybierany do instalacji wewnętrznych, obiektów o podwyższonych wymaganiach przeciwpożarowych, przemysłu, centrów logistycznych i miejsc, gdzie ograniczenie cieczy izolacyjnej jest istotnym argumentem.

Najlepszy wybór nie wynika z hasła reklamowego. Wynika z miejsca pracy, mocy, wymagań bezpieczeństwa, wentylacji, kosztów i planu eksploatacji.

Monitoring temperatury — bo lepiej wiedzieć wcześniej niż po zapachu

Monitoring temperatury uzwojeń i rdzenia pozwala kontrolować stan transformatora, reagować na przeciążenia i lepiej zarządzać eksploatacją.

W BESS, gdzie profil pracy może być dynamiczny, monitoring temperatury nie jest luksusem. Jest praktycznym narzędziem do utrzymania niezawodności.

Czujniki temperatury, przekaźniki zabezpieczeniowe, sygnały alarmowe i integracja z systemem nadzoru pomagają uniknąć sytuacji, w której pierwszym komunikatem diagnostycznym jest „coś się grzeje”.

Ograniczenia wymiarowe i transportowe — bo transformator musi jeszcze dojechać

Moc i parametry elektryczne to jedno. Ale transformator musi zostać dostarczony, rozładowany, ustawiony i podłączony.

Dlatego potrzebujemy informacji o ograniczeniach wymiarowych, masie, drodze dojazdowej, fundamencie, wysokości pomieszczenia, szerokości bram, możliwościach dźwigowych i przestrzeni serwisowej.

To bardzo przyziemne dane. Dosłownie. Ale bez nich nawet najlepszy transformator może zostać bohaterem logistycznej komedii, której nikt nie chciał produkować.

Planowana rozbudowa systemu — myśl o etapie drugim, zanim etap pierwszy zaschnie w betonie

Magazyny energii często są projektowane etapowo. Dziś 2 MW, za dwa lata 5 MW. Dziś współpraca z PV, jutro dodatkowe usługi sieciowe. Dziś jeden PCS, jutro kolejne bloki.

Jeżeli inwestor planuje rozbudowę, warto powiedzieć o tym od razu. Można wtedy uwzględnić rezerwę mocy, miejsce w stacji, konfigurację rozdzielnicy, przekroje kabli, możliwość pracy równoległej i strategię przyszłego przyłączenia.

Energetyka lubi planowanie. Improwizacja jest świetna w jazzie, ale w stacji transformatorowej wolimy nuty, schematy i selektywność zabezpieczeń.

Co doradzamy w Energeks?

Doradzamy, żeby transformator do magazynu energii wybierać nie jako osobne urządzenie, ale jako część całego układu BESS: baterii, PCS, rozdzielnicy, zabezpieczeń, automatyki, stacji transformatorowej i wymagań operatora.

Analizujemy:

• czy lepszy będzie transformator olejowy czy suchy,

• jaka moc znamionowa daje bezpieczny zapas,

• jakie napięcia i grupa połączeń pasują do projektu,

• jak profil pracy wpłynie na temperaturę i straty,

• czy harmoniczne od PCS wymagają szczególnej uwagi,

• jakie wymagania OSD/OSP trzeba uwzględnić,

• jak przygotować transformator pod przyszłą rozbudowę.

⚡ Im lepsze dane wejściowe, tym mniej zgadywania.
A w energetyce zgadywanie potrafi być drogie, ciężkie i bardzo nieporęczne w transporcie.

Dlatego jeśli planujesz magazyn energii BESS, instalację PV+BESS albo przemysłowy system optymalizacji zużycia energii, warto zacząć od dobrze przygotowanego zapytania technicznego. My pomożemy przełożyć je na konkretny dobór transformatora, stacji i infrastruktury SN/nN.

Bo magazyn energii zaczyna się od baterii tylko na slajdzie.

W rzeczywistości zaczyna się tam, gdzie energia musi bezpiecznie spotkać się z siecią.

Dobry transformator to spokojniejszy magazyn energii

Magazyn energii BESS potrafi robić rzeczy naprawdę piękne: ładować się wtedy, gdy energia jest dostępna, oddawać ją wtedy, gdy jest potrzebna, wspierać fotowoltaikę, stabilizować pracę zakładu i pomagać lepiej zarządzać kosztami energii.

Ale cała ta magia potrzebuje solidnej bramy do sieci.

Tą bramą jest transformator.

I właśnie dlatego w Energeks lubimy patrzeć na dobór transformatora nie jak na tabelkę z mocą, napięciem i ceną, ale jak na rozmowę o przyszłej pracy całego systemu. O tym, czy magazyn będzie ładował się spokojnie jak telefon nocą, czy pracował dynamicznie jak espresso machine w poniedziałek rano. O tym, czy energia będzie płynąć w jedną stronę, w dwie strony, często, rzadko, stabilnie czy impulsowo. O tym, czy transformator ma po prostu „być”, czy naprawdę wspierać niezawodność inwestycji.

Dziękujemy, że dotarliście do końca tego technicznego spaceru po świecie BESS. Jeśli po lekturze macie w głowie więcej pytań niż na początku — to bardzo dobry znak. W energetyce dobre pytania są często warte więcej niż szybkie odpowiedzi z katalogu.

W Energeks pomagamy dobrać transformatory olejowe i suche do magazynów energii, instalacji PV+BESS, przemysłu, OZE oraz stacji transformatorowych SN/nN. Doradzamy, analizujemy parametry pracy, wymagania operatora, moc PCS, straty, harmoniczne, warunki środowiskowe i przyszłą rozbudowę systemu.

Bo transformator do magazynu energii nie powinien być dobrany „na oko”.

Oko jest świetne do podziwiania zachodu słońca nad farmą PV.
Do BESS lepiej użyć obliczeń, doświadczenia i porządnej specyfikacji technicznej.

Jeżeli planujesz magazyn energii albo modernizację infrastruktury elektroenergetycznej, zobacz naszą ofertę transformatorów Energeks.

Jeśli liczy się czas, sprawdź również transformatory dostępne od ręki w naszym magazynie.

A jeśli chcesz być na bieżąco z technicznymi analizami, przykładami z rynku i energetyczną dawką praktycznej wiedzy, obserwuj nasz profil na LinkedIn.

Dobrze dobrany transformator nie robi hałasu wokół siebie.

On po prostu pracuje.

Stabilnie, bezpiecznie i dokładnie tak, jak powinien.

Źródła

International Energy Agency, „Batteries and Secure Energy Transitions” via https://iea.blob.core.windows.net

IEC TS 62786-3:2023, „Distributed energy resources connection with the grid — Additional requirements for stationary battery energy storage system”

DNV-RP-0043, „Safety, operation and performance of grid-connected energy storage systems”

Cover Photo: DC Studio/magnific.com
