Co to znaczy transformator suchy i dlaczego nie zawsze jest zalany żywicą?

Transformator suchy to nie jeden typ urządzenia, lecz grupa transformatorów bez cieczy izolacyjnej. Może mieć izolację powietrzną, uzwojenia open-wound, impregnację VPI, izolację kompozytową albo pełne zalanie żywicą epoksydową cast-resin. Wybór zależy od środowiska pracy, wilgotności, zapylenia, wymagań pożarowych, chłodzenia i łatwości serwisowania.

Transformator suchy brzmi prosto. Tak prosto, że aż podejrzanie.

W branży bardzo często działa skrót myślowy: suchy, czyli żywiczny.

Ktoś mówi transformator suchy, a druga osoba od razu widzi w głowie uzwojenia zalane po korek żywicą epoksydową. Solidne, błyszczące, zwarte cewki. Brak oleju. Brak kadzi. Brak ryzyka wycieku. Temat zamknięty.

Tylko że technicznie temat wcale nie jest zamknięty.

Transformator suchy to nie jedna technologia. To cała rodzina konstrukcji, w których izolacja i chłodzenie nie opierają się na cieczy izolacyjnej. Nie ma tu oleju mineralnego ani estru, który odbiera ciepło i jednocześnie pełni funkcję izolacyjną. Ciepło odprowadzane jest głównie przez powietrze, a izolacja uzwojeń może być wykonana na kilka sposobów.

I właśnie tu zaczyna się najciekawsza część.

Suchy może być transformator z izolacją powietrzną.

Suchy może być transformator impregnowany w procesie VPI.

Suchy może być transformator typu open wound.

Suchy może być transformator z izolacją kompozytową.

Suchy może być wreszcie transformator cast resin, czyli ten najbardziej znany -

zalewany żywicą epoksydową.

Każdy z nich należy do świata transformatorów suchych, ale nie każdy zachowuje się tak samo. Różnią się odpornością na wilgoć, zapylenie, temperaturę, drgania, zabrudzenia, przeciążenia, sposobem chłodzenia i łatwością serwisowania.

Dlatego pytanie: jaki transformator suchy wybrać, nie powinno zaczynać się od ceny.

Powinno zaczynać się od miejsca pracy.

Czy transformator stanie w czystym pomieszczeniu technicznym?

Czy w hali przemysłowej z pyłem?

Czy w budynku użyteczności publicznej?

Czy w stacji wewnętrznej? Czy w pobliżu ludzi?

Czy w środowisku wilgotnym?

Czy w miejscu, gdzie liczy się niski poziom hałasu?

Czy tam, gdzie każda awaria oznacza kosztowny przestój?

Dopiero potem ma sens rozmowa o tym, czy najlepszy będzie epoksyd, VPI, izolacja powietrzna czy konstrukcja specjalna.

Ten tekst porządkuje temat bez zbędnego nadęcia.

Będzie o tym, co naprawdę znaczy transformator suchy, jakie są jego rodzaje, czym różni się izolacja powietrzna od VPI i cast resin, gdzie sprawdza się open wound oraz dlaczego żywica epoksydowa nie zawsze jest jedyną rozsądną odpowiedzią.

Czas czytania: ~ 8 minut.

Transformator suchy to nie jedna skrzynka, tylko kilka różnych filozofii konstrukcji

Najprościej mówiąc, transformator suchy to transformator, który nie jest zanurzony w cieczy izolacyjnej. W transformatorze olejowym uzwojenia i rdzeń pracują w oleju lub innym płynie elektroizolacyjnym. W transformatorze suchym tego płynu nie ma.

Ale brak oleju nie oznacza braku izolacji. To bardzo ważne.

Izolacja nadal musi wytrzymać napięcia robocze, przepięcia, nagrzewanie, starzenie, drgania oraz naprężenia mechaniczne przy zwarciach. Różnica polega na tym, że tę funkcję przejmują materiały stałe, powietrze, lakiery, żywice, taśmy elektroizolacyjne, przekładki, dystanse, systemy impregnacji i konstrukcja kanałów chłodzących.

Właśnie dlatego dwa transformatory suche o tej samej mocy mogą wyglądać podobnie w tabeli, ale zupełnie inaczej zachowywać się w eksploatacji.

Jeden będzie lepiej oddawał ciepło, ale gorzej znosił zabrudzenia.

Drugi będzie odporniejszy na wilgoć, ale cięższy i droższy.

Trzeci będzie łatwiejszy w serwisie, ale będzie wymagał czystego, dobrze wentylowanego pomieszczenia.

Czwarty sprawdzi się tam, gdzie normalna konstrukcja zestarzałaby się za szybko przez chemię, drgania albo podwyższoną temperaturę.

To trochę jak z odzieżą techniczną. Koszulka sportowa, softshell, kurtka przeciwdeszczowa i kombinezon roboczy mogą służyć do ochrony ciała, ale nikt rozsądny nie traktuje ich jako zamienników. Każde rozwiązanie ma sens w innym środowisku.

Tak samo jest z transformatorami suchymi.

Jaki transformator suchy wybrać - czy każdy suchy to epoksydowy?

Każdy transformator epoksydowy typu cas-resin jest transformatorem suchym, ale nie każdy transformator suchy jest epoksydowy.

To zdanie warto zapamiętać, bo rozwiązuje połowę branżowych nieporozumień.

Epoksydowy, czyli żywiczny cast resin, jest tylko jednym z typów transformatora suchego.

Bardzo popularnym, często bardzo dobrym, ale nie jedynym.

Jeżeli w zapytaniu ofertowym pojawia się tylko zapis "transformator suchy", bez doprecyzowania technologii wykonania uzwojeń, mogą pojawić się oferty na różne konstrukcje.

Jedna firma zaproponuje cast-resin - transformator suchy z uzwojeniami zalewanymi żywicą.

Druga VPI - transformator suchy z uzwojeniami impregnowanymi próżniowo ciśnieniowo

Trzecia konstrukcję open-wound - transformator suchy z otwartymi, wentylowanymi uzwojeniami.

Czwarta w kolei, najciekawiej, bo jak wprost z produkcji na cukiernie: trafo dip and bake - transformator suchy z uzwojeniami impregnowanymi metodą zanurzeniową i wygrzewanymi w piecu

Formalnie wszystkie będą dotyczyły transformatora suchego, ale technicznie nie będą tym samym produktem.

To jest miejsce, w którym zaczyna się ryzyko porównywania jabłek z gruszkami.

Cena może się różnić nie dlatego, że ktoś przesadził z marżą, tylko dlatego, że porównywane są różne systemy izolacji, różna odporność środowiskowa, różny sposób chłodzenia i różne możliwości pracy w trudniejszych warunkach.

Dlatego w dobrze przygotowanej specyfikacji nie wystarczy napisać "transformator suchy 1000 kVA". Warto doprecyzować technologię uzwojeń, klasy środowiskowe, klimatyczne i ogniowe, sposób chłodzenia, poziom hałasu, stopień ochrony obudowy, warunki otoczenia, wentylację pomieszczenia, czujniki temperatury oraz wymagania eksploatacyjne.

Transformator suchy nie działa w próżni.

Pracuje w konkretnym budynku, konkretnej stacji, konkretnej hali i konkretnym powietrzu. A powietrze potrafi być czyste, suche i spokojne. Może też nieść wilgoć, pył, sól, opary chemiczne i wszystko to, czego izolacja elektryczna bardzo nie lubi.

Transformator suchy z izolacją powietrzną

Najprostszy wariant to transformator suchy z izolacją powietrzną.

W takiej konstrukcji powietrze pozostaje jednym z podstawowych elementów układu izolacyjnego i chłodzącego. Uzwojenia nie są w pełni zalane blokiem żywicy. Zwykle są zabezpieczone lakierem elektroizolacyjnym albo żywicą w procesie impregnacji, na przykład metodą VPI lub prostszą metodą dip and bake.

W praktyce oznacza to, że uzwojenie jest zabezpieczone, ale nie zamknięte w grubej, litej bryle żywicy.

To daje kilka ważnych korzyści. Taki transformator może być lżejszy. Może dobrze oddawać ciepło, ponieważ powietrze ma łatwiejszy dostęp do powierzchni uzwojeń. Może być też łatwiejszy w przeglądzie i serwisowaniu, ponieważ konstrukcja jest bardziej otwarta.

Ale jest też druga strona.

Jeżeli izolacją roboczą w dużej mierze pozostaje powietrze, jakość tego powietrza zaczyna mieć ogromne znaczenie. Pył, wilgoć, zabrudzenia przewodzące, agresywne związki chemiczne i kondensacja mogą stać się realnym problemem. Transformator tego typu potrzebuje czystego, suchego i kontrolowanego środowiska.

Nie jest to wada sama w sobie.

To po prostu warunek poprawnego zastosowania.

W czystym pomieszczeniu technicznym taka konstrukcja może pracować bardzo dobrze.

W trudnej hali przemysłowej, gdzie w powietrzu unosi się pył, a temperatura i wilgotność zmieniają się dynamicznie, trzeba już zachować większą ostrożność.

Transformator z izolacją powietrzną jest jak urządzenie, które świetnie oddycha.

Ale skoro oddycha, nie powinno oddychać brudem.

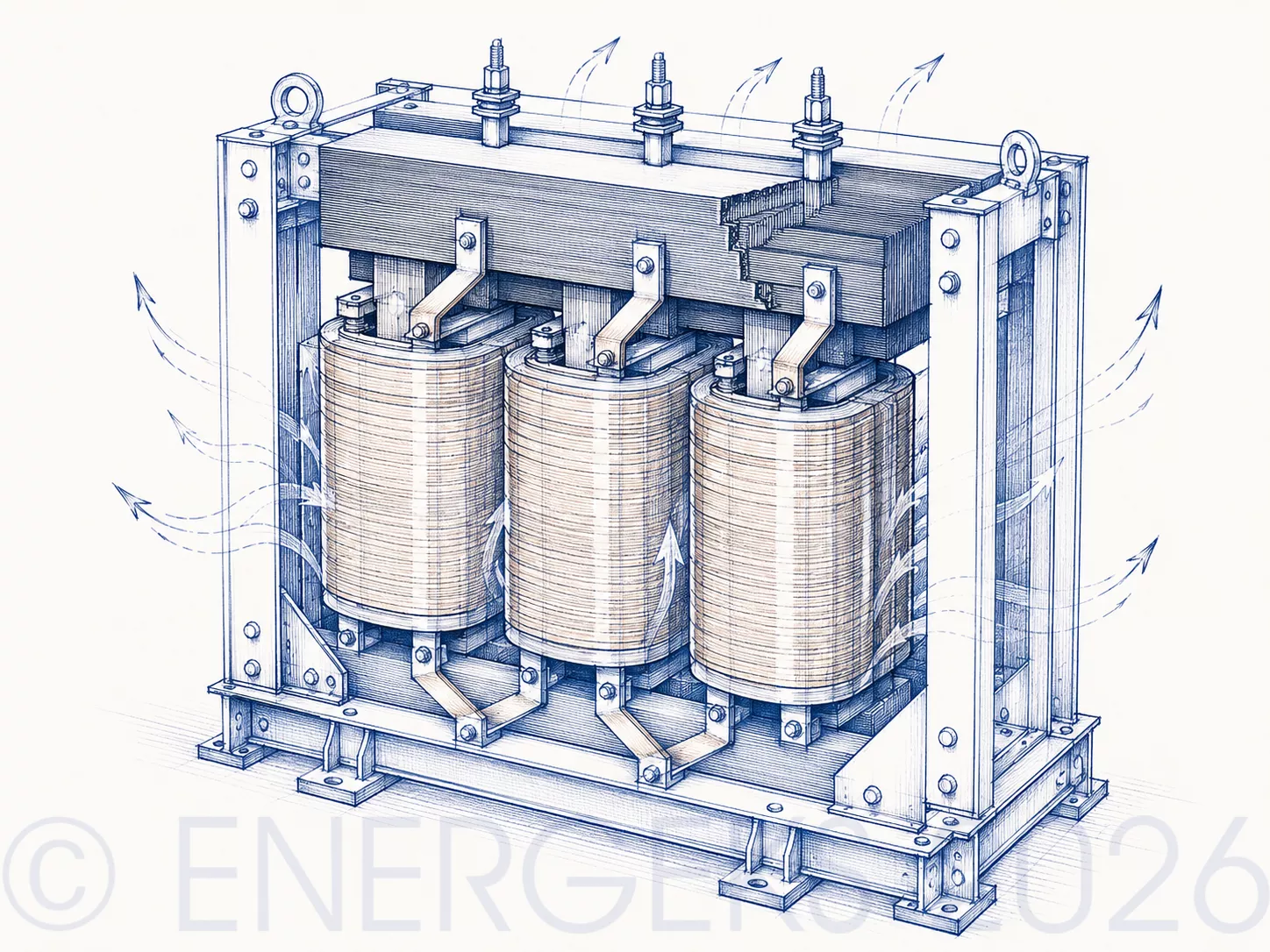

Na ilustracji pokazano suchą konstrukcję transformatora, w której wyraźnie widać przestrzenie między uzwojeniami, izolatorami i elementami nośnymi. To dobrze tłumaczy zasadę transformatora suchego z izolacją powietrzną: powietrze bierze udział w chłodzeniu i separacji elektrycznej, a uzwojenia nie są całkowicie zamknięte w litej masie żywicznej. Taki transformator lubi czyste, suche pomieszczenia techniczne.

Transformator suchy VPI

VPI oznacza Vacuum Pressure Impregnation, czyli impregnację próżniowo ciśnieniową.

W tej technologii uzwojenia są nasycane żywicą lub lakierem elektroizolacyjnym w kontrolowanym procesie. Najpierw usuwa się powietrze z przestrzeni między zwojami, a następnie pod ciśnieniem wprowadza materiał impregnujący. Po utwardzeniu powstaje struktura mocniejsza, bardziej stabilna i lepiej zabezpieczona niż przy zwykłym lakierowaniu.

Kluczowe jest jednak to, że VPI nie tworzy tego samego efektu co zalewany żywicą epoksydową.

W transformatorze VPI uzwojenia są nasycone izolacją, ale nie są całkowicie zamknięte w litej bryle żywicy. Nie powstaje jednolity, masywny blok epoksydowy. Mamy raczej strukturę zaimpregnowaną, wzmocnioną i zabezpieczoną, która nadal zachowuje bardziej otwarty charakter.

To daje ciekawy kompromis.

VPI może być korzystne cenowo względem żywczinego.

Może dobrze odprowadzać ciepło, ponieważ uzwojenie nie jest przykryte grubą warstwą żywicy. Może być lżejsze i bardziej elastyczne w określonych zastosowaniach. Dobrze sprawdza się w wielu budynkach technicznych, przemyśle, pomieszczeniach rozdzielczych i aplikacjach, gdzie warunki są względnie kontrolowane.

Nie jest jednak technologią do każdego środowiska.

Jeżeli transformator ma pracować w miejscu o wysokiej wilgotności, w powietrzu z pyłem przewodzącym, w atmosferze chemicznej albo w strefie narażonej na sól, trzeba bardzo uważnie sprawdzić, czy VPI jest wystarczające. Czasem będzie. Czasem lepszy będzie VPE, żywiczny albo zupełnie inne rozwiązanie.

Najprościej można powiedzieć tak: VPI to rozsądny kompromis między ceną, chłodzeniem i odpornością. Ale jak każdy kompromis, działa najlepiej wtedy, gdy dobrze znamy warunki pracy.

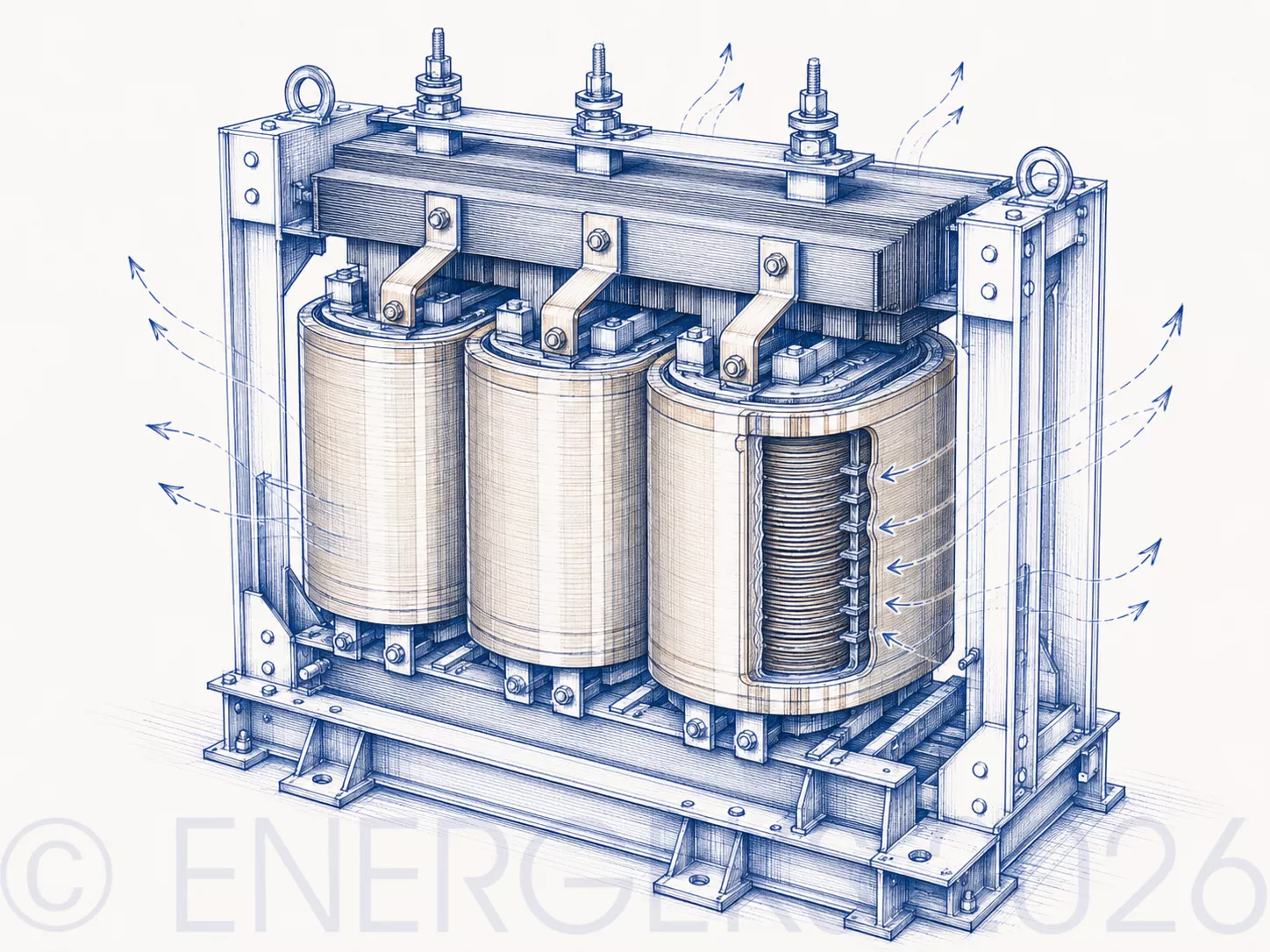

Ilustracja pokazuje transformator suchy z widocznymi uzwojeniami, ramą nośną i izolatorami, co dobrze pasuje do technologii VPI. W transformatorze VPI uzwojenia są nasycane lakierem lub żywicą w procesie impregnacji próżniowo ciśnieniowej, ale nie są całkowicie zalane żywicą jak w cast resin. Dzięki temu konstrukcja zachowuje dobry kompromis między ochroną izolacji, chłodzeniem i kosztem.

Transformator suchy open-wound

Open-wound to konstrukcja z otwartymi uzwojeniami, chłodzona powietrzem.

Czasem takie transformatory opisuje się jako AN, czyli air natural, gdy chłodzenie odbywa się naturalnym ruchem powietrza bez wentylatorów. W innych przypadkach może pojawić się chłodzenie wymuszone, czyli z wentylatorami.

W transformatorze open wound uzwojenia są widoczne, wentylowane i zabezpieczone materiałami elektroizolacyjnymi. Nie są zamknięte w masie żywicznej.

Przepływ powietrza jest tu bardzo ważny, ponieważ to on odpowiada za odbiór ciepła.

Największą zaletą jest skuteczne chłodzenie.

Otwarta konstrukcja pozwala powietrzu przepływać przez kanały i wokół uzwojeń. Dzięki temu transformator może efektywnie oddawać ciepło do otoczenia. Dodatkową zaletą bywa niższa masa oraz prostsza inspekcja.

Największym ograniczeniem jest wrażliwość na środowisko.

Open wound nie lubi wilgoci, pyłu, zabrudzeń i agresywnego powietrza.

W czystym wnętrzu może działać bardzo dobrze. W miejscu, gdzie kurz osiada na izolacji, wilgoć tworzy ścieżki przewodzące, a wentylacja zasysa zanieczyszczenia z hali, może zacząć się problem.

To rozwiązanie raczej do wnętrz o kontrolowanych warunkach.

Nie do przypadkowego kąta hali, gdzie "jakoś będzie".

W energetyce "jakoś będzie" często oznacza później "dlaczego wybija zabezpieczenie" albo "czemu temperatura rośnie szybciej niż w dokumentacji".

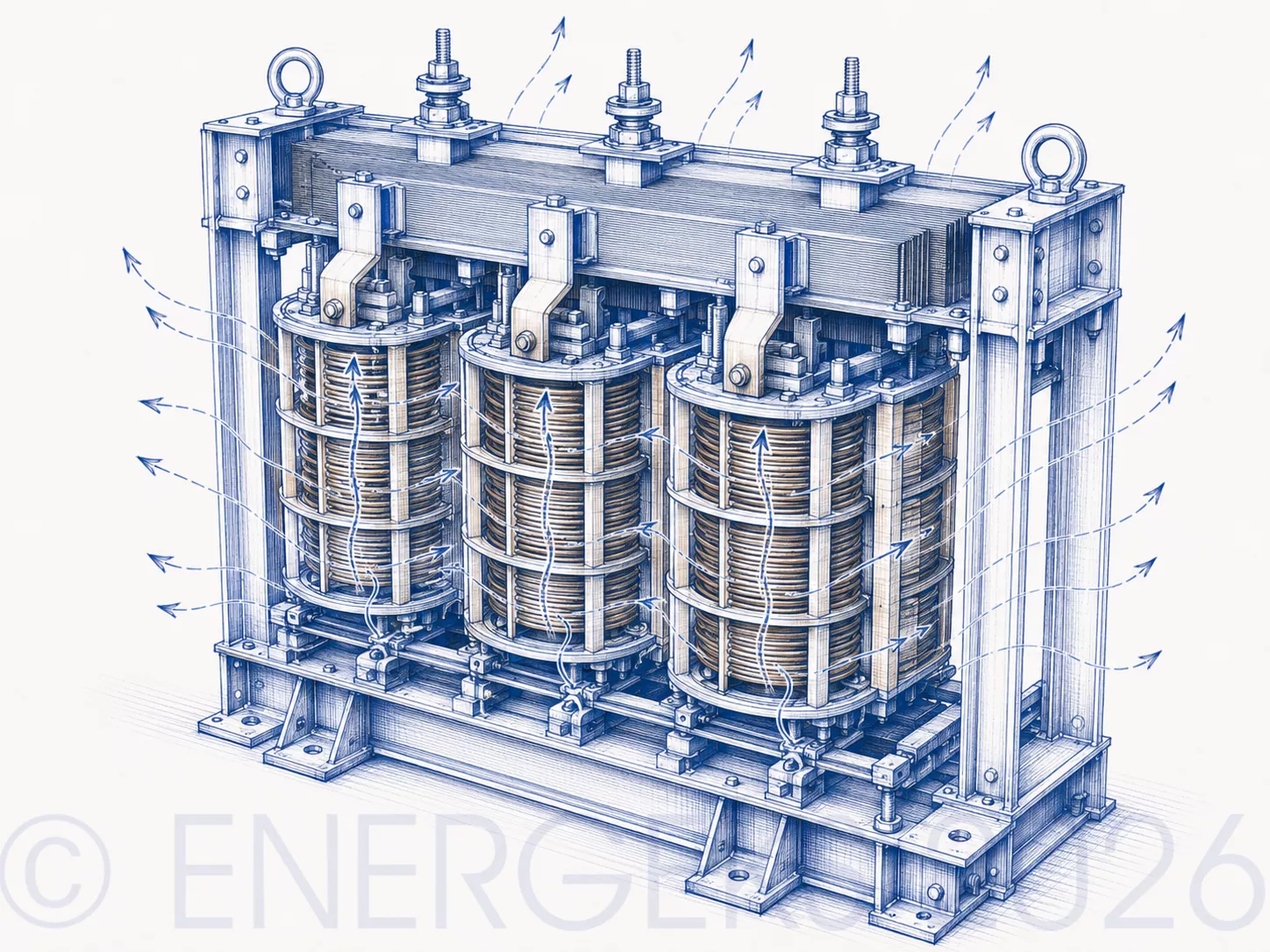

Na obrazku ilustrującym widać transformator suchy z mocno wyeksponowanymi elementami uzwojeń, izolatorów i kanałów powietrznych. To dobrze oddaje ideę konstrukcji open wound, czyli transformatora z otwartymi, wentylowanymi uzwojeniami. Taki układ bardzo dobrze oddaje ciepło, ponieważ powietrze może swobodniej przepływać wokół elementów aktywnych. Cena za tę otwartość jest prosta: transformator nie przepada za wilgocią, pyłem i agresywnym środowiskiem. To bardziej precyzyjny sprzęt techniczny niż łopata do wszystkiego.

Transformator suchy dip and bake

Dip and bake to prostsza metoda impregnacji uzwojeń.

Uzwojenia zanurza się w lakierze lub żywicy elektroizolacyjnej, a następnie suszy i utwardza w piecu. Stąd nazwa: zanurz i wypiecz.

To metoda znana, relatywnie prosta i stosowana w różnych urządzeniach elektrycznych.

W porównaniu z VPI ma jednak zwykle mniejszą zdolność głębokiego wnikania impregnatu w strukturę uzwojenia. Nie ma tu tak intensywnego usuwania powietrza i wtłaczania materiału pod ciśnieniem.

Czy to znaczy, że dip and bake jest złe? Nie. To znaczy, że ma swoje miejsce.

Może być stosowane w mniej wymagających aplikacjach, przy niższych mocach, w urządzeniach pomocniczych lub tam, gdzie warunki pracy są stabilne i nie wymagają wyższego poziomu zabezpieczenia. Jeżeli jednak transformator ma pracować w środowisku trudniejszym, VPI lub cast resin mogą dawać większy margines bezpieczeństwa.

W praktyce różnica między dip and bake a VPI przypomina różnicę między pomalowaniem drewna z zewnątrz a głębszą impregnacją. Jedno i drugie chroni. Ale nie w takim samym stopniu.

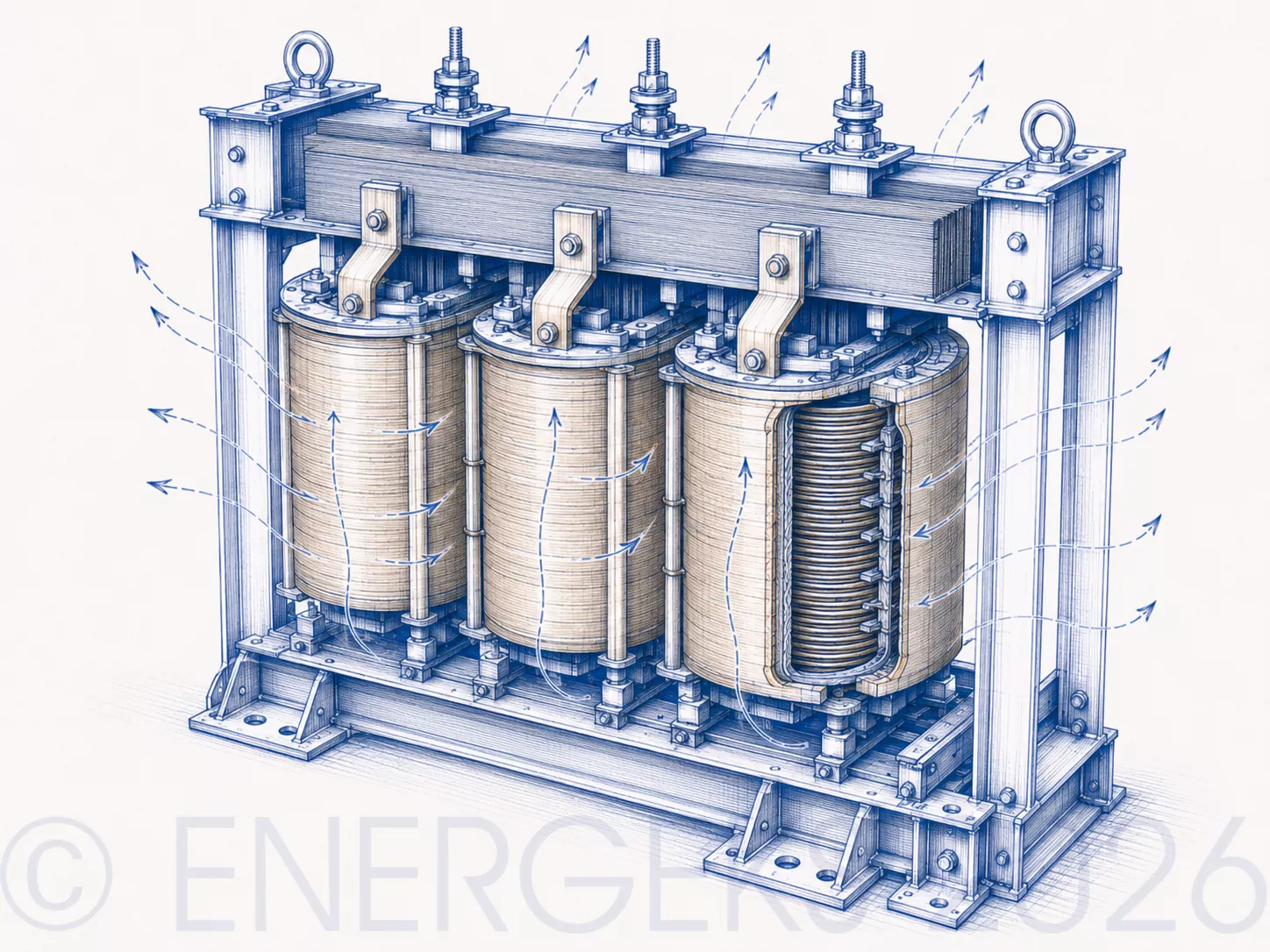

Tutaj widzimy uproszczone przedstawienie transformatora suchego w ujęciu technicznym, które dobrze oddaje ideę metody dip and bake: uzwojenia są zabezpieczone materiałem elektroizolacyjnym, ale nie tworzą pełnego, litego bloku żywicy jak w cast resin. W tej technologii uzwojenia zanurza się w lakierze lub żywicy, a następnie wygrzewa w piecu. Efekt jest prostszy, lżejszy i bardziej ekonomiczny, pod warunkiem że transformator pracuje w czystym i przewidywalnym środowisku.

Transformator suchy cast-resin: żywica rządzi

Cast resin, transformator zalany żywicą eposkydową, to najbardziej rozpoznawalny typ transformatora suchego. W tej konstrukcji uzwojenia są zalewane medium żywicznym, które po utwardzeniu tworzy zwartą, mechaniczną i dielektryczną osłonę.

To właśnie ten typ wiele osób ma na myśli, gdy mówi "transformator suchy żywiczny".

Jego największą zaletą jest odporność. Żywica epoksydowa chroni uzwojenia przed wilgocią, zabrudzeniami i uszkodzeniami mechanicznymi. Konstrukcja jest stabilna, zwarta i dobrze sprawdza się w obiektach, gdzie bezpieczeństwo pożarowe, brak cieczy izolacyjnej i praca wewnątrz budynku są bardzo ważne.

Taki trafo często wybiera się do budynków komercyjnych, szpitali, centrów danych, hal produkcyjnych, infrastruktury miejskiej, stacji wewnętrznych, obiektów użyteczności publicznej i instalacji, gdzie ryzyko wycieku oleju byłoby trudne do zaakceptowania.

Ale żywiczny nie jest magiczny ;-)

Jest zwykle cięższy i droższy niż prostsze konstrukcje suche.

Gruba warstwa żywicy zwiększa odporność, ale może też wpływać na sposób oddawania ciepła. Serwisowanie uzwojeń jest trudniejsze, ponieważ cewka nie jest otwarta.

Jeżeli dojdzie do poważnego uszkodzenia, naprawa może być mniej elastyczna niż w konstrukcjach bardziej dostępnych.

Dlatego transformator cast resin jest często bardzo dobrym wyborem, ale nie zawsze musi być wyborem optymalnym.

Jeżeli środowisko jest czyste, suche i kontrolowane, a wymagania przeciwpożarowe nie są szczególnie ostre, VPI może być technicznie wystarczające i ekonomicznie rozsądne.

Jeżeli środowisko jest bardzo trudne, sam napis "cast resin" też nie zwalnia z analizy klas środowiskowych, klimatycznych, obudowy, wentylacji i dokumentacji producenta.

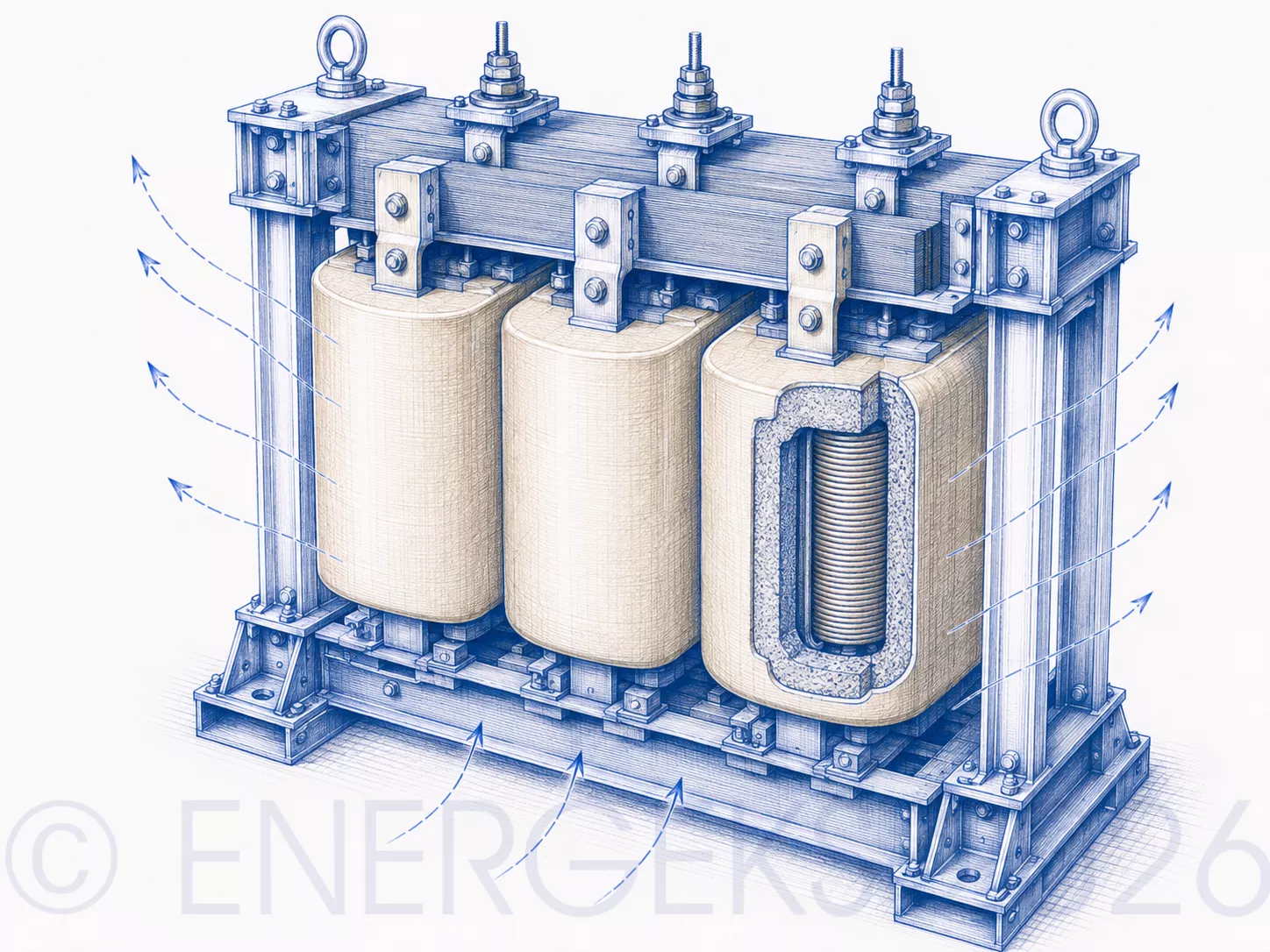

Na ilustracji widać transformator suchy typu cast resin, czyli konstrukcję z masywnymi uzwojeniami zalanymi żywicą epoksydową. Czerwone, zwarte bloki uzwojeń pokazują to, co w tej technologii najważniejsze: wysoką ochronę przed wilgocią, zabrudzeniami i uszkodzeniami mechanicznymi. To rozwiązanie ma sens tam, gdzie transformator nie może być delikatną księżniczką infrastruktury, tylko ma spokojnie pracować w budynku, stacji wewnętrznej albo obiekcie o wyższych wymaganiach bezpieczeństwa.

Transformator suchy z izolacją kompozytową

Są też transformatory suche z izolacją kompozytową inną niż klasyczna żywica epoksydowa.

Mogą to być rozwiązania na bazie żywic poliuretanowych, silikonowych lub innych materiałów specjalnych. Stosuje się je tam, gdzie standardowe rozwiązania nie odpowiadają w pełni warunkom pracy.

To nisza, ale technicznie bardzo ciekawa.

Takie konstrukcje mogą mieć sens w środowiskach o podwyższonej temperaturze, przy silnych drganiach, przy szczególnych wymaganiach chemicznych albo tam, gdzie potrzebna jest określona elastyczność materiału izolacyjnego. Nie zawsze chodzi o to, żeby izolacja była maksymalnie twarda. Czasem ważniejsze jest, żeby dobrze znosiła naprężenia, cykle cieplne, wibracje lub kontakt ze specyficznym środowiskiem.

W praktyce takie rozwiązania wymagają dokładnego uzgodnienia z producentem. Nie wybiera się ich na zasadzie "weźmy coś nietypowego, bo brzmi nowocześnie". Wybiera się je wtedy, gdy aplikacja naprawdę tego wymaga.

To trochę jak z narzędziami specjalistycznymi. Większości śrub nie trzeba odkręcać instrumentem chirurgicznym. Ale kiedy trafia się nietypowy problem, zwykły klucz może nie wystarczyć.

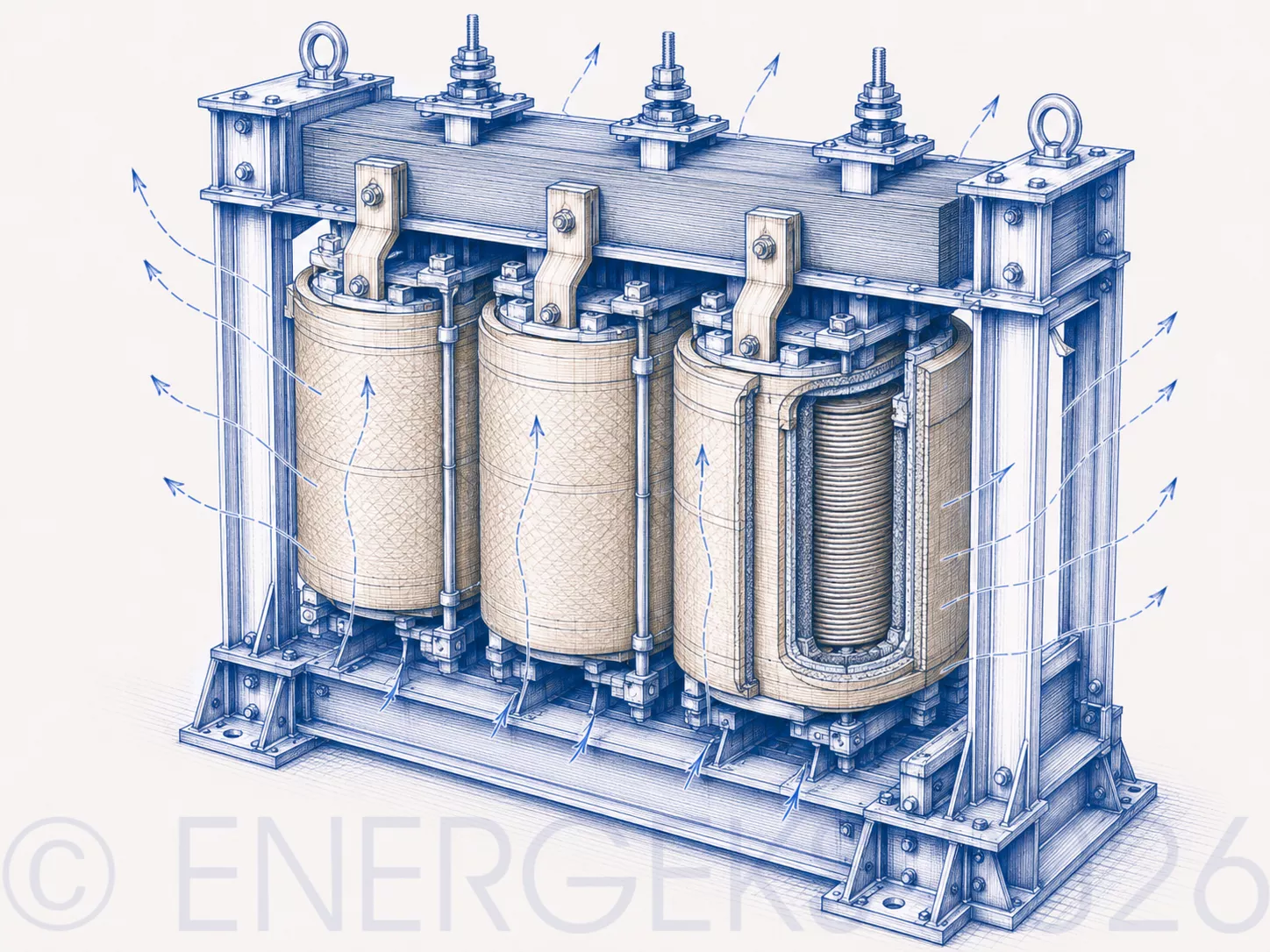

Rysunek ilustrujący prezentuje transformator suchy jako konstrukcję modułową, w której uzwojenia, izolatory i metalowa rama tworzą spójny układ odporny na pracę w wymagających warunkach. Taki obraz dobrze pasuje do transformatora suchego z izolacją kompozytową, gdzie materiały izolacyjne dobiera się nie tylko pod napięcie, ale też pod temperaturę, drgania i środowisko chemiczne. To technologia dla sytuacji, w których standardowa izolacja mówi: "ja tu tylko na chwilę", a projekt potrzebuje czegoś bardziej odpornego.

Transformator suchy do budynku. Powietrzny, VPI czy epoksydowy?

W budynkach temat transformatorów suchych pojawia się szczególnie często. Powód jest prosty. Brak cieczy izolacyjnej ułatwia projektowanie w miejscach, gdzie transformator pracuje blisko ludzi, pomieszczeń użytkowych, instalacji technicznych i infrastruktury o dużej wartości.

Ale budynek budynkowi nierówny.

W czystym, dobrze wentylowanym pomieszczeniu technicznym, gdzie wilgotność jest kontrolowana, a zapylenie minimalne, transformator powietrzny albo VPI może być rozsądnym rozwiązaniem. Może dobrze oddawać ciepło, być łatwy w kontroli i korzystny kosztowo.

W budynku o wysokich wymaganiach bezpieczeństwa, na przykład w szpitalu, centrum danych, galerii handlowej lub obiekcie infrastrukturalnym, transformator epoksydowy cast resin może dać większy spokój eksploatacyjny. Zwłaszcza gdy ważna jest odporność na wilgoć, zabrudzenia i ograniczenie ryzyk pożarowych.

W budynku przemysłowym trzeba patrzeć jeszcze szerzej. Czy w powietrzu jest pył? Czy jest on przewodzący? Czy pomieszczenie transformatora jest oddzielone od procesu produkcyjnego? Czy wentylacja zaciąga czyste powietrze, czy powietrze z hali? Czy występują drgania? Czy są skoki temperatury? Czy zimą może pojawić się kondensacja?

Czasem różnica między dobrym a złym wyborem nie leży w samym transformatorze, tylko w pomieszczeniu, w którym ma pracować.

Transformator suchy potrzebuje powietrza. Ale nie każdego powietrza.

Chłodzenie transformatora suchego

W transformatorach suchych ciepło trzeba odprowadzić do otoczenia. Najczęściej przez powietrze. I tu zaczyna się temat, który bywa niedoceniany na etapie zakupu.

Transformator może mieć chłodzenie naturalne, oznaczane jako AN. Oznacza to, że powietrze przepływa dzięki naturalnej konwekcji. Ciepłe powietrze unosi się, chłodniejsze napływa od dołu, a transformator oddaje ciepło do pomieszczenia.

Może też mieć chłodzenie wymuszone, oznaczane jako AF. Wtedy pracę wspierają wentylatory, które zwiększają przepływ powietrza i pozwalają okresowo podnieść obciążalność albo poprawić warunki cieplne.

Tylko że wentylator nie rozwiązuje wszystkiego.

Jeżeli pomieszczenie jest zbyt małe, źle wentylowane albo gorące, wentylator będzie mieszał ciepłe powietrze z jeszcze cieplejszym. Jeżeli powietrze jest zapylone, wentylator może szybciej nanosić zabrudzenia na uzwojenia. Jeżeli kratki wentylacyjne są źle dobrane, transformator może pracować w temperaturze wyższej niż zakładano.

A wyższa temperatura to szybsze starzenie izolacji.

Izolacja nie psuje się zwykle widowiskowo pierwszego dnia. Ona starzeje się po cichu. Dzień po dniu. Cykl po cyklu. Przeciążenie po przeciążeniu. A potem przychodzi moment, w którym system przestaje mieć zapas.

Dlatego przy transformatorach suchych trzeba pytać nie tylko o moc znamionową, ale też o straty, wentylację, temperaturę otoczenia, dopuszczalne przeciążenia i sposób monitorowania temperatury uzwojeń.

Izolacja i środowisko pracy

Największy błąd przy wyborze transformatora suchego polega na myśleniu, że skoro nie ma oleju, to problem środowiska jest mniejszy.

Czasem jest mniejszy. Ale nie znika.

Transformator suchy może być bardzo wrażliwy na powietrze, które go otacza. Jeśli powietrze jest czyste i suche, sytuacja jest komfortowa. Jeśli zawiera pył, wilgoć, sól, cząstki metalu, opary chemiczne albo zabrudzenia przewodzące, izolacja dostaje znacznie trudniejsze zadanie.

W transformatorze cast resin uzwojenia są lepiej chronione przez żywicę. W VPI ochrona jest dobra, ale mniej masywna. W open wound ochrona jest bardziej zależna od czystości i stabilności środowiska. W rozwiązaniach kompozytowych wszystko zależy od konkretnego materiału i przeznaczenia.

Dlatego warunki środowiskowe są jednym z najważniejszych kryteriów doboru.

Warto sprawdzić, czy może występować kondensacja. Czy pomieszczenie będzie ogrzewane. Czy drzwi do stacji otwierają się bezpośrednio na zewnątrz. Czy transformator będzie okresowo wyłączany, co może sprzyjać zawilgoceniu przy zmianach temperatury. Czy w pobliżu są procesy produkcyjne generujące pył lub opary. Czy obudowa ma odpowiedni stopień ochrony, ale jednocześnie nie ogranicza zbyt mocno chłodzenia.

Nie ma sensu kupować transformatora odpornego na wszystko, jeśli pracuje w idealnych warunkach. Ale jeszcze mniej sensu ma kupowanie konstrukcji delikatniejszej, jeśli środowisko jest brutalne.

Serwisowalność i dostęp do uzwojeń

W transformatorach suchych różnice konstrukcyjne wpływają także na serwis.

Konstrukcje otwarte, powietrzne i VPI mogą być łatwiejsze do oględzin. Widać więcej elementów. Łatwiej ocenić zabrudzenia, przegrzania, ślady wyładowań, stan powierzchni izolacji i mechaniczne uszkodzenia. W niektórych przypadkach łatwiejsze może być również czyszczenie.

Cast resin jest bardziej zamknięty. To daje ochronę, ale ogranicza dostęp. Jeżeli uzwojenie jest zatopione w żywicy, nie da się traktować go tak samo jak konstrukcji otwartej. Przy poważnym uszkodzeniu naprawa może być trudna lub ekonomicznie nieopłacalna.

Nie oznacza to, że cast resin jest gorszy. Oznacza to, że inny.

W wielu aplikacjach większa odporność i mniejsze ryzyko środowiskowe są ważniejsze niż łatwiejszy dostęp do uzwojenia. W innych przypadkach dostępność serwisowa może mieć duże znaczenie, zwłaszcza gdy transformator pracuje w mniej krytycznej aplikacji, ale wymaga regularnej obsługi.

Dobór transformatora to zawsze wymiana korzyści. Więcej ochrony może oznaczać mniej dostępu. Więcej otwartości może oznaczać lepsze chłodzenie, ale większą wrażliwość na brud. Niższy koszt zakupu może oznaczać większe wymagania wobec pomieszczenia.

Nie ma darmowego obiadu. Jest tylko dobrze policzony obiad.

Kiedy który typ ma sens

Jeżeli transformator ma pracować w czystym, suchym, dobrze wentylowanym pomieszczeniu, a aplikacja nie wymaga podwyższonej odporności środowiskowej, można rozważyć konstrukcję powietrzną, open wound albo VPI. Takie rozwiązania mogą być lżejsze, korzystne kosztowo i efektywne cieplnie.

Jeżeli środowisko jest nadal kontrolowane, ale inwestor oczekuje lepszego zabezpieczenia uzwojeń i większej stabilności izolacji, VPI jest często bardzo sensownym kompromisem. Daje lepszą impregnację niż proste lakierowanie i może dobrze sprawdzać się w przemyśle oraz budynkach technicznych.

Jeżeli występuje większa wilgotność, ryzyko zabrudzeń, wyższe wymagania bezpieczeństwa albo transformator ma pracować w obiekcie, gdzie niezawodność i odporność są szczególnie ważne, warto rozważyć cast resin. To rozwiązanie droższe i cięższe, ale często daje większy margines bezpieczeństwa.

Jeżeli aplikacja jest nietypowa, na przykład obejmuje wysoką temperaturę, drgania albo specyficzne środowisko chemiczne, wtedy sens mogą mieć izolacje kompozytowe lub specjalne wykonania uzgadniane z producentem.

Najważniejsze jest to, żeby nie dobierać transformatora po samej nazwie.

"Suchy" mówi tylko, że nie ma cieczy izolacyjnej. Nie mówi jeszcze, jak uzwojenia są zabezpieczone. Nie mówi, jak transformator zniesie pył. Nie mówi, jak poradzi sobie z wilgocią. Nie mówi, czy łatwo będzie go serwisować. Nie mówi, czy będzie optymalny kosztowo.

To dopiero początek rozmowy.

6 najczęstszych błędów przy wyborze transformatora suchego

Pierwszy błąd to założenie, że suchy znaczy żywiczny.

To prowadzi do nieporozumień w ofertach, przetargach i rozmowach technicznych.

Drugi błąd to porównywanie tylko mocy i ceny.

Transformator 1000 kVA w technologii VPI i transformator 1000 kVA cast resin mogą mieć zupełnie inne właściwości. Sama moc nie wystarcza.

Trzeci błąd to ignorowanie wentylacji.

Transformator suchy oddaje ciepło do powietrza. Jeżeli pomieszczenie nie odbiera tego ciepła, problem wróci jako temperatura, alarmy i szybsze starzenie izolacji.

Czwarty błąd to lekceważenie pyłu.

Kurz w domu jest irytujący. Pył na izolacji elektrycznej może być znacznie poważniejszy, zwłaszcza jeśli zawiera cząstki przewodzące lub wiąże wilgoć.

Piąty błąd to dobór na zasadzie "weźmy najtańszy suchy".

Najtańszy wariant może być dobry, jeśli pasuje do warunków. Jeśli nie pasuje, staje się drogim kompromisem.

Szósty błąd to brak rozmowy o serwisie.

Transformator ma pracować latami. Dostęp, czyszczenie, pomiary temperatury, czujniki, przeglądy i dokumentacja są częścią realnego kosztu posiadania.

Prosta mapa decyzyjna dla inwestora i projektanta

Najpierw trzeba określić środowisko pracy.

Czy jest czysto, sucho i stabilnie, czy pojawia się wilgoć, pył, agresywne powietrze albo ryzyko kondensacji.

Potem trzeba określić wymagania bezpieczeństwa.

Czy transformator pracuje w budynku, blisko ludzi, w infrastrukturze krytycznej, w obiekcie publicznym, w zakładzie produkcyjnym czy w osobnej stacji.

Następnie warto sprawdzić warunki cieplne. Jaka jest temperatura otoczenia. Jak działa wentylacja. Jakie są straty transformatora.

Czy przewidziano obieg powietrza. Czy obudowa nie ograniczy chłodzenia.

Dopiero wtedy przychodzi wybór technologii.

Jeżeli warunki są łagodne, można rozważyć open wound, konstrukcję powietrzną albo VPI.

Jeżeli warunki są średnio wymagające, VPI często ma bardzo dobry sens. Jeżeli środowisko jest trudniejsze lub wymagania bezpieczeństwa są wysokie, cast resin może być właściwszy.

Jeżeli aplikacja jest specjalna, trzeba patrzeć na izolacje kompozytowe albo indywidualne wykonanie.

Na końcu zostają pieniądze, ale już nie jako jedyne kryterium.

Cena powinna być porównywana dopiero wtedy, gdy porównujemy rozwiązania o podobnym przeznaczeniu i podobnym poziomie odporności.

Inaczej tabela ofert wygląda elegancko, ale decyzja może być technicznie przypadkowa.

FAQ w pigułce

Czy każdy transformator suchy jest żywiczny?

Nie. Każdy transformator żywiczny typu cast resin jest transformatorem suchym, ale nie każdy transformator suchy jest żywiczny. Suchy oznacza brak oleju lub innej cieczy izolacyjnej. Uzwojenia mogą być zabezpieczone powietrzem, lakierem, impregnacją VPI, izolacją kompozytową albo pełnym zalaniem żywicą epoksydową.

Czym różni się transformator VPI od cast resin?

Transformator VPI ma uzwojenia impregnowane lakierem lub żywicą w procesie próżniowo ciśnieniowym. Cast resin ma uzwojenia całkowicie zalane żywicą epoksydową. VPI zwykle lepiej oddaje ciepło i może być korzystniejsze cenowo. Cast resin daje wyższą ochronę przed wilgocią i zabrudzeniami, ale jest cięższy, droższy i trudniejszy w naprawie.

Kiedy warto wybrać transformator suchy VPI?

Transformator VPI warto wybrać wtedy, gdy pracuje w czystym, suchym i dobrze wentylowanym pomieszczeniu technicznym. To rozsądny kompromis między ceną, chłodzeniem i odpornością. Dobrze sprawdza się w wielu budynkach, zakładach przemysłowych i instalacjach o kontrolowanych warunkach pracy.

Kiedy lepszy będzie transformator epoksydowy cast resin?

Transformator cast resin będzie lepszym wyborem tam, gdzie liczy się wyższa odporność na wilgoć, zabrudzenia i wymagania bezpieczeństwa pożarowego. Dobrze pasuje do stacji wewnętrznych, budynków publicznych, centrów danych, szpitali, galerii, hal produkcyjnych i obiektów, w których stabilność pracy ma bardzo dużą wartość.

Co to jest transformator suchy open wound?

Transformator open wound to suchy transformator z otwartymi, wentylowanymi uzwojeniami. Bardzo dobrze oddaje ciepło, ale jest bardziej wrażliwy na wilgoć, pył i zabrudzenia. Najlepiej sprawdza się w czystych, suchych i kontrolowanych pomieszczeniach technicznych.

Jaki transformator suchy wybrać do budynku?

Do budynku warto dobrać transformator po analizie warunków pracy. W czystym pomieszczeniu technicznym może wystarczyć VPI lub konstrukcja powietrzna. W obiekcie z większą wilgotnością, ryzykiem zabrudzeń albo wysokimi wymaganiami bezpieczeństwa częściej sens ma transformator cast resin.

Co warto zabrać z tego tekstu

Transformator suchy to nie tylko ten zalany po korek żywicą epoksydową.

To wygodny skrót myślowy, ale technicznie zbyt mały dla całej tej rodziny urządzeń.

Suchy oznacza przede wszystkim brak cieczy izolacyjnej.

Nie oznacza jednej technologii uzwojeń.

Najprostsze konstrukcje wykorzystują izolację powietrzną i impregnację lakierem lub żywicą.

VPI wzmacnia uzwojenia przez impregnację próżniowo ciśnieniową.

Open wound daje bardzo dobre chłodzenie, ale wymaga czystego środowiska. Izolacje kompozytowe mają sens w specjalnych warunkach.

Cast resin zapewnia wysoką odporność dzięki pełnemu zalaniu uzwojeń żywicą epoksydową, ale zwykle oznacza wyższą cenę, większą masę i trudniejszy serwis.

Dlatego dobór transformatora suchego zaczyna się od jednego praktycznego pytania:

Gdzie ten transformator będzie pracował?

Dopiero odpowiedź na to pytanie prowadzi do sensownej decyzji.

Czy wystarczy izolacja powietrzna.

Czy lepszy będzie VPI.

Czy warto wybrać zywicę.

Czy potrzebna jest konstrukcja specjalna.

Czy może w danej aplikacji lepszym rozwiązaniem będzie transformator olejowy, bo warunki pracy, chłodzenie, moc lub ekonomia eksploatacji wskazują właśnie na tę technologię.

W energetyce dobra decyzja rzadko polega na wybraniu najbardziej znanej nazwy.

Częściej polega na spokojnym dopasowaniu technologii do realnego życia urządzenia.

A transformator, jak każde urządzenie w infrastrukturze, ma swoje życie. Oddycha powietrzem z pomieszczenia. Dobrze dobrany pracuje cicho i przewidywalnie. Źle dobrany szybko przypomina, że skróty myślowe są wygodne tylko do momentu pierwszego problemu.

Jeżeli jesteś na etapie projektu, modernizacji stacji albo porównywania ofert, warto spojrzeć szerzej niż tylko na moc i cenę. W Energeks chętnie pomagamy dobrać rozwiązanie do rzeczywistych warunków pracy, bez automatyzmów i bez wciskania jednej technologii do każdego przypadku.

Możesz sprawdzić naszą ofertę na transformatory suche oraz transformatory olejowe, a jeśli chcesz śledzić więcej technicznych wyjaśnień o transformatorach, stacjach i infrastrukturze energetycznej, zapraszamy również na nasz profil Energeks na LinkedIn.

Dziękujemy, że czytasz nasze techniczne opracowania.

Takie tematy są ważne, bo dobra energetyka zaczyna się nie od efektownych haseł, ale od dobrze zadanych pytań.

źródła:

IEC 60076 11, Power transformers, Part 11, Dry type transformers.

GEAFOL® – Gießharztransformatoren in Schutzgehäusen mit Luft-Wasser-Kühlsystem by SIEMENS

Vacuum Pressure Impregnated (VPI) Transformers: All You Need to Know
