Specyfikacje, które robią różnicę. Koszty, które mogą cię zaskoczyć. Wybory, które mogą zaważyć na dekadzie niezawodności.

Znasz to uczucie, gdy stoisz przed wyborem urządzenia wartego setki tysięcy złotych, a mimo to nie masz pewności, czy dokonujesz najlepszego wyboru? Większość ofert wygląda podobnie: nowoczesna technologia, kompaktowa obudowa, łatwa konserwacja. Ale co z różnicą między typem izolacji, dopuszczalnym cyklem pracy, czy pełnym kosztem posiadania po 15 latach użytkowania?

Ten przewodnik powstał właśnie po to, by rozwiać wątpliwości i dać Ci przewagę. Nie jesteśmy sprzedawcą - jesteśmy partnerem technologicznym z wieloletnim letnim doświadczeniem w dostarczaniu rozdzielnic do przemysłu, OZE, operatorów sieci i budownictwa infrastrukturalnego.

Dla kogo jest ten artykuł i czego się dowiesz?

Jeśli jesteś inwestorem, projektantem, elektrykiem, kierownikiem technicznym lub odpowiadasz za zakup rozdzielnic, ten tekst pozwoli Ci:

• ocenić kluczowe parametry techniczne, których nie widać na broszurach,

• zrozumieć cykl życia rozdzielnicy – od kosztów serwisowych po utratę sprawności,

• wykryć typowe sztuczki sprzedażowe i unikać kosztownych pułapek,

• porównać najczęściej stosowane typy AIS, GIS i hybrydowe,

• odkryć różnice w testach typu i certyfikacjach – czyli to, czego Twój dostawca nie powie ci wprost.

Pod koniec artykułu otrzymasz również checklistę zakupową gotową do użycia podczas negocjacji z dostawcą.

Czas czytania: 4 minuty.

Każda sekunda to inwestycja w bezpieczeństwo i opłacalność Twojej infrastruktury.

Dlaczego warto inwestować w mądrze dobraną rozdzielnicę – liczby nie kłamią

Rozdzielnica to nie jest „kup i zapomnij” — to system nerwowy Twojej infrastruktury elektroenergetycznej. Właściwy wybór na tym etapie może przynieść lata spokojnej eksploatacji, a zły? Cóż, kosztowną nauczkę. Z danych European Medium Voltage Reliability Survey (2022) wynika, że aż 58% awarii infrastruktury SN miało związek z nieprawidłowo dobraną konfiguracją rozdzielnic lub ich komponentów.

Co to oznacza w praktyce? Przeciętny koszt przestoju produkcyjnego w zakładzie przemysłowym to od 15 000 do nawet 25 000 EUR dziennie. A to bez doliczania strat wizerunkowych, kar umownych i nerwów zespołu technicznego. Innymi słowy – zaoszczędzenie kilku tysięcy na początku może skończyć się rachunkiem z sześcioma zerami pod koniec dekady.

Rodzaje rozdzielnic w 2025: AIS, GIS, hybrydowe – co zmieniło się w ostatnich latach?

Świat rozdzielnic nie stoi w miejscu – wręcz przeciwnie, ostatnie lata to prawdziwa rewolucja w zakresie projektowania, materiałów i oczekiwań inwestorów. AIS (Air Insulated Switchgear) to klasyka – prosta w serwisie, przestrzenna, ale wymagająca dużych kubatur. GIS (Gas Insulated Switchgear) to przeciwieństwo – kompaktowa, zamknięta, precyzyjna. A hybrydy? Sprytne połączenie obu światów.

Dane z rynku europejskiego pokazują, że w latach 2018–2023 różnica cenowa między GIS a AIS zmniejszyła się o ok. 18%, a rozwiązania hybrydowe (często z częściową izolacją gazową lub próżniową) zaczęły zdobywać coraz większe uznanie w aplikacjach przemysłowych i miejskich. Do tego dochodzi aspekt przestrzenny – zmniejszenie powierzchni zabudowy o 1 m² to dziś oszczędność nawet 500–600 EUR w kosztach budowlanych i wentylacyjnych. Wybór typu to już nie tylko kwestia ceny, ale strategii całej inwestycji.

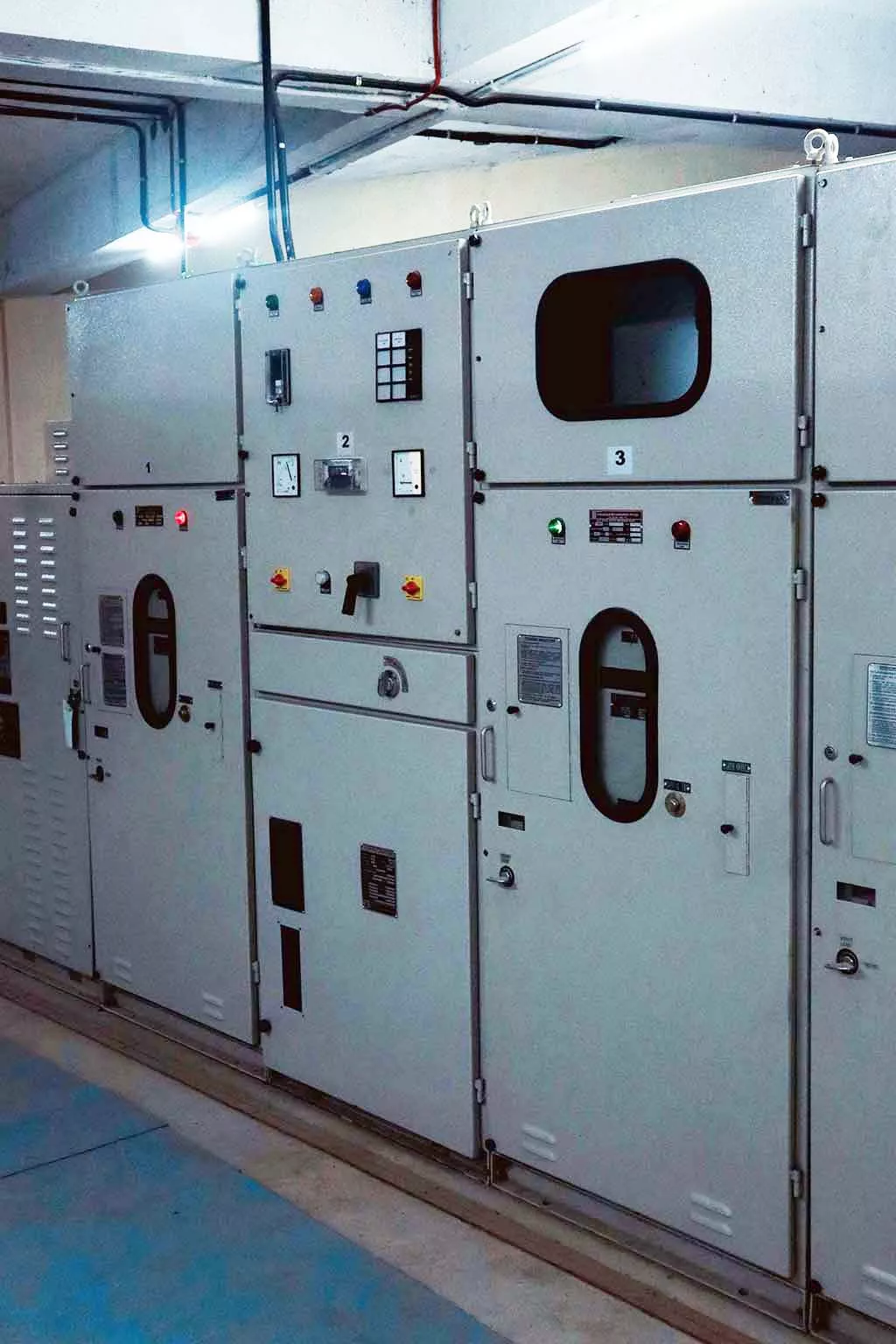

Rozdzielnica średniego napięcia w wersji wewnętrznej z panelami sterującymi i izolacją powietrzną, Photo Credit: Muhammed Shazin/unsplash

5 kluczowych parametrów technicznych, które powinien znać każdy inwestor

Nie dajmy się zwieść pięknym renderom w folderach. Jeśli nie znasz tych pięciu parametrów, ryzykujesz, że wybierzesz urządzenie nieadekwatne do realnych potrzeb:

1. Prąd znamionowy (In) – decyduje o maksymalnym, bezpiecznym obciążeniu. Zbyt niski? Ryzyko przegrzewania i skrócenia żywotności.

2. Prąd zwarciowy (Isc) – odpowiada za odporność w kryzysowych sytuacjach. Tu nie ma miejsca na kompromisy.

3. Poziom izolacji (kV) – wpływa na bezpieczeństwo przy przepięciach atmosferycznych i sieciowych.

4. Liczba cykli łączeniowych – bo nikt nie chce wymieniać aparatu po 3 latach, tylko dlatego, że przekroczył limit.

5. Rodzaj zabezpieczeń i komunikacji – w dobie automatyzacji brak interfejsu komunikacyjnego to jak samochód bez kierownicy.

Bez tych danych dobór rozdzielnicy przypomina zgadywanie kaloryczności tortu bez tabliczki – może być dobrze, ale może skończyć się niestrawnością.

Koszty cyklu życia rozdzielnicy: zakup to dopiero początek

Cenę z oferty dostawcy widzisz raz. Koszty operacyjne będziesz oglądać co roku — na fakturach serwisowych i kosztorysach modernizacyjnych. I właśnie tu zaczyna się prawdziwa historia.

Dobrze dobrana rozdzielnica będzie mieć koszt LCC (Life Cycle Cost) niższy nawet o 30–40% względem „okazyjnych” modeli. Przykład z rynku: urządzenie za 60 000 EUR, źle dobrane do warunków środowiskowych, po 10 latach generuje 90 000 EUR kosztów eksploatacyjnych, głównie przez częste przeglądy, wymiany części i nieplanowane przestoje.

Z kolei model o 15% droższy, ale lepiej dopasowany, kosztował w tym samym czasie... 27 000 EUR. Różnica? Wysokość porządnego SUV-a – i to elektrycznego.

Ukryte pułapki w ofertach – jak je rozpoznać i ochronić swój budżet

W świecie ofert technicznych nie wszystko, co błyszczy, okazuje się solidnym wyborem. Zdarza się, że za atrakcyjną ceną stoi pominięty parametr, uproszczony test lub... spore ryzyko w przyszłości. Dlatego warto być czujnym — nie z nieufności, ale z troski o bezpieczeństwo i długoterminową opłacalność inwestycji.

Oto kilka przykładów, na co zwrócić uwagę:

Zaniżony poziom odporności na łuk wewnętrzny (IAC)
Brzmi technicznie, ale może oznaczać, że w przypadku zwarcia ciśnienie wewnątrz obudowy nie zostanie właściwie odprowadzone — a to już realne zagrożenie dla personelu i infrastruktury.

Brak testów typu (type-tested switchgear)
Jeśli urządzenie nie zostało kompleksowo przetestowane jako całość, nie masz pewności, jak zachowa się w rzeczywistych warunkach pracy. To trochę jakby testować pasy bezpieczeństwa osobno od samochodu.

Niejasne warunki serwisowe
Czasem oferta zawiera miłe dodatki — np. pierwszy przegląd „w cenie”. Ale co, jeśli serwisant dostępny jest tylko z centrali w innym kraju, a czas reakcji przekracza 5 dni? To nie wsparcie, to loteria.

krócona gwarancja na kluczowe komponenty
Warto sprawdzić, na co dokładnie obowiązuje gwarancja. 5 lat na obudowę i tylko 12 miesięcy na aparat łączeniowy? To trochę tak, jakby producent szafy dawał dłuższą gwarancję na drzwi niż na zamek.

Nie wahaj się zadawać pytań. To nie dowód braku zaufania — to przejaw odpowiedzialności. W końcu to Ty ponosisz konsekwencje wyboru, więc masz pełne prawo wiedzieć, czy inwestujesz w pancerny pojazd na lata, czy w aluminiową hulajnogę z Wi-Fi i naklejką „premium”

Certyfikacje, testy i zgodność z normami: co mówi tabliczka znamionowa, a co warto dopytać

Tabliczka znamionowa to dobry punkt wyjścia — znajdziesz na niej podstawowe informacje, takie jak napięcie, prąd czy oznaczenie normy. Ale jeśli zależy Ci na pełnym obrazie bezpieczeństwa i jakości rozdzielnicy, warto spojrzeć trochę głębiej.

Zapytaj, czy urządzenie przeszło testy łuku wewnętrznego zgodnie z normą IEC 62271-200, czy producent udostępnia raporty z badań typu, a także czy testy były prowadzone w warunkach zbliżonych do tych, w jakich rozdzielnica będzie faktycznie pracować. To szczegóły, które robią ogromną różnicę — zwłaszcza w projektach długoterminowych.

Dobrzy producenci chętnie dzielą się dokumentacją: raportami IAC (np. AFL 20 kA/1s), wynikami prób odporności na wilgoć, promieniowanie UV czy korozję. Jeśli dostawca odpowiada rzeczowo i szybko, to znak, że zna swój produkt i możesz na nim polegać.

Wskazówka: jeśli na zadane pytanie techniczne nie otrzymasz odpowiedzi w ciągu 24 godzin — może warto jeszcze chwilę się zastanowić przed podpisaniem zamówienia. To przecież wybór na dekady.

Przypadki z rynku: kiedy dobór rozdzielnicy zaważył na przyszłości inwestycji

Z życia wzięte (niestety):

• Przypadek 1: Zakład chemiczny, rozdzielnica AIS bez analiz wilgotności. Po 3 latach – zwarcie, strata produkcji na 14 dni, koszt szkód: 260 000 EUR.

• Przypadek 2: Inwestor zainstalował GIS, ale nie uwzględnił kosztów odzysku gazu SF₆ po 15 latach. Koszt serwisu końcowego: 18 000 EUR.

• Przypadek 3: Urząd miejski postawił na tanie rozwiązanie z Chin. Po 5 latach – brak dostępności części zamiennych. Instalacja do wymiany. Koszt całkowity? Przekroczył wartość inwestycji o 138%.

Morał? Lepiej uczyć się na cudzych błędach. I znać tych, którzy już przez to przeszli.

Podsumowanie + checklista

Dziękujemy, że poświęciłeś czas, by zgłębić temat wyboru rozdzielnicy. Wiemy, że to nie jest łatwa decyzja - wymaga wiedzy, świadomości i odpowiedzialności. Jeśli jesteś tu, to znaczy, że chcesz dokonywać mądrych, przemyślanych wyborów. I to już bardzo wiele.

Na zakończenie przygotowaliśmy dla Ciebie prostą, praktyczną checklistę, którą możesz:

• zabrać ze sobą na spotkanie z dostawcą,

• wykorzystać podczas analizy ofert,

• potraktować jako punkt odniesienia do oceny ryzyka i długoterminowej opłacalności.

Znajdziesz w niej:

• pytania o zgodność z normami, testy i dokumentację,

• pola do wpisania najważniejszych parametrów,

• wskaźniki, które pomogą ocenić serwisowalność i koszt życia urządzenia.

Jeśli chcesz ją w wersji PDF, z przyjemnością ją dla Ciebie przygotujemy. Wystarczy dać nam znać.

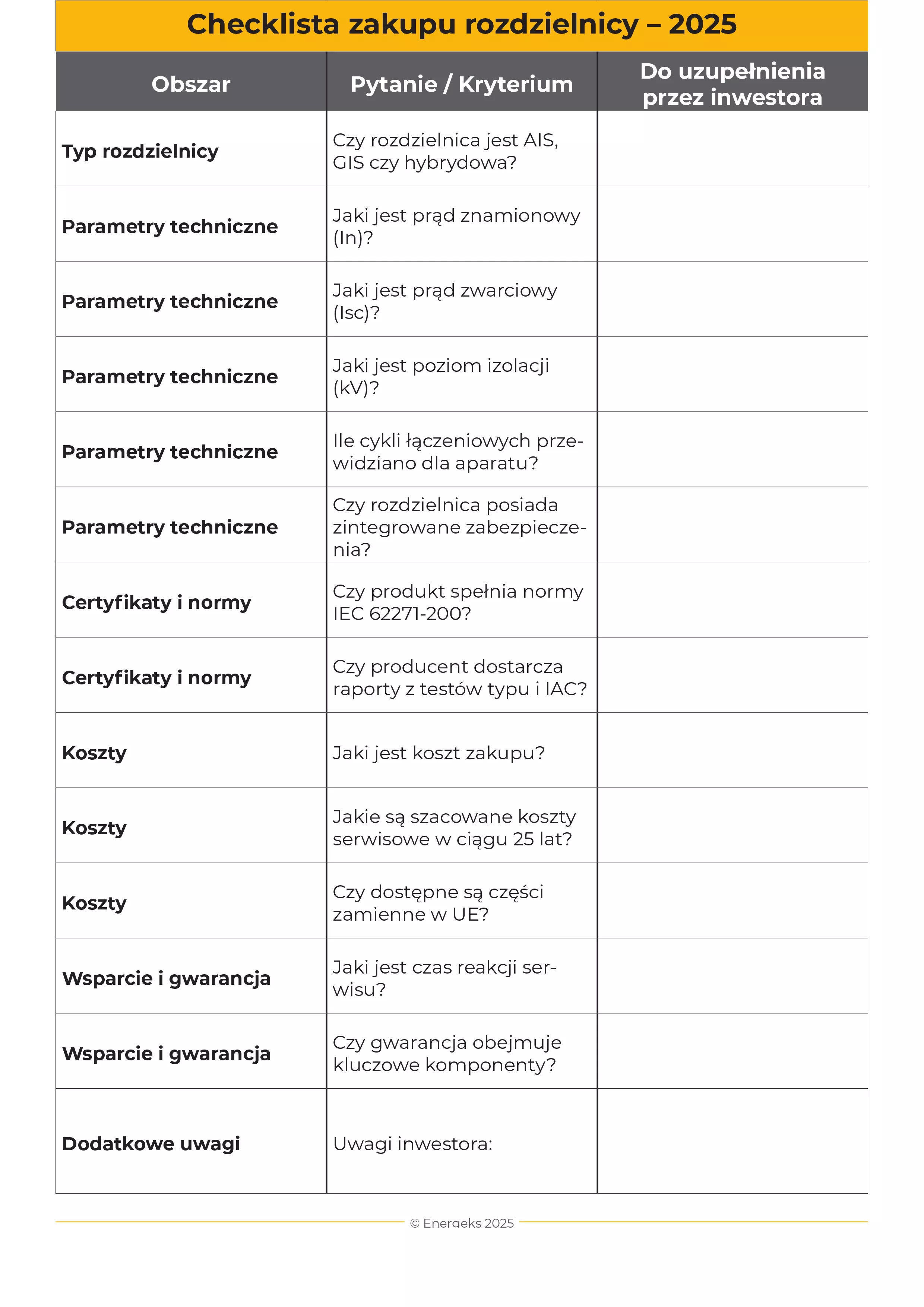

Checklista zakupu rozdzielnicy, 2025 © Energeks

Rozdzielnica to nie tylko element infrastruktury – to inwestycja w bezpieczeństwo, ciągłość pracy i spokój na lata. Jeśli możemy choć trochę pomóc Ci podjąć decyzję, która się zwróci, czujemy, że robimy coś naprawdę wartościowego. Poniżej znajdziesz poglądową checklistę, gotową do pobrania lub zapisania jako obraz. Możesz ją też dostosować do własnych potrzeb.

A jeśli potrzebujesz gotowych rozwiązań – jesteśmy o krok bliżej niż myślisz

Jeśli po lekturze masz ochotę pójść krok dalej i rozejrzeć się za solidną rozdzielnicą lub potrzebujesz transformatora, który nie będzie musiał dopiero przypłynąć kontenerem przez pół globu – dobrze trafiłeś. W Energeks wierzymy, że technologia powinna być dostępna w momencie, kiedy jest naprawdę potrzebna, dlatego mamy transformatorowe asy w rękawie, urządzenia dostępne od ręki, gotowe do działania szybciej niż zdążysz powiedzieć „IEC 62271”. Zobacz naszą pełną ofertę transformatorów – to nie katalog obietnic, to zestaw sprawdzonych rozwiązań, które już dziś mogą zasilić Twoją inwestycję!

Dziękujemy, że tu jesteś. Jesteśmy po to, by wspierać Twoje wybory techniczne - mądrze, z szacunkiem i doświadczeniem. Dołącz do nas także na LinkediN!
