Monitoring transformatora online to rozwiązanie szczególnie przydatne w zakładach przemysłowych, stacjach elektroenergetycznych, farmach fotowoltaicznych, centrach danych i wszędzie tam, gdzie awaria transformatora może zatrzymać kluczowy proces. Ten artykuł pokazuje, po co monitorować transformator online, jakie parametry mają największe znaczenie i jak podejść do tematu w przypadku całej floty urządzeń. Szczególną uwagę poświęcamy temperaturze, wilgoci oraz obciążeniu, ponieważ te trzy obszary pozwalają bardzo dużo powiedzieć o rzeczywistych warunkach pracy transformatora.

Twój trransformator może pracować przez lata i nie zwracać na siebie szczególnej uwagi.

Stoi w stacji, zasila zakład, farmę fotowoltaiczną, centrum logistyczne albo zespół ładowarek.

Wydaje charakterystyczny, jednostajny dźwięk, jego obudowa pozostaje zamknięta, a operator zagląda do niego podczas przeglądów i kontroli.

Wszystko wydaje się w porządku.

W środku cały czas zachodzą jednak procesy, których nie widać gołym okiem. Izolacja starzeje się pod wpływem temperatury. Obciążenie zmienia się w zależności od pory dnia i charakteru pracy instalacji. Wilgoć może migrować pomiędzy olejem a izolacją celulozową. Układ chłodzenia może stopniowo tracić sprawność. Pojedyncze odchylenie często nie oznacza jeszcze poważnego problemu, lecz powtarzający się trend powinien już zainteresować osoby odpowiedzialne za utrzymanie urządzenia.

Awaria transformatora rzadko pojawia się znikąd. Zwykle wcześniej wysyła sygnały ostrzegawcze. Trzeba je tylko zebrać, porównać i właściwie zinterpretować.

Na tym polega monitoring transformatora online.

Energeks to transformatory średniego napięcia - z perspektywy producenta oraz dostawcy rozwiązań energetycznych wiemy, że przekazanie urządzenia do eksploatacji zamyka jeden etap pracy.

Później zaczyna się codzienna rzeczywistość: zmienne obciążenia, wysokie temperatury otoczenia, praca w ograniczonej przestrzeni, przeciążenia i decyzje podejmowane często pod presją czasu.

Monitoring transformatora online pozwala na bieżąco kontrolować jego temperaturę, obciążenie, wilgoć, poziom oleju i inne parametry pracy. Dzięki analizie danych w czasie rzeczywistym można wcześniej wykrywać przeciążenia, przegrzewanie, problemy z chłodzeniem oraz oznaki starzenia izolacji, ograniczając ryzyko awarii i nieplanowanych przestojów. W tym artykule przyjrzmy się temu tematowi z bliższa.

Czas czytania: około 15 minut.

Co oznacza monitoring transformatora online?

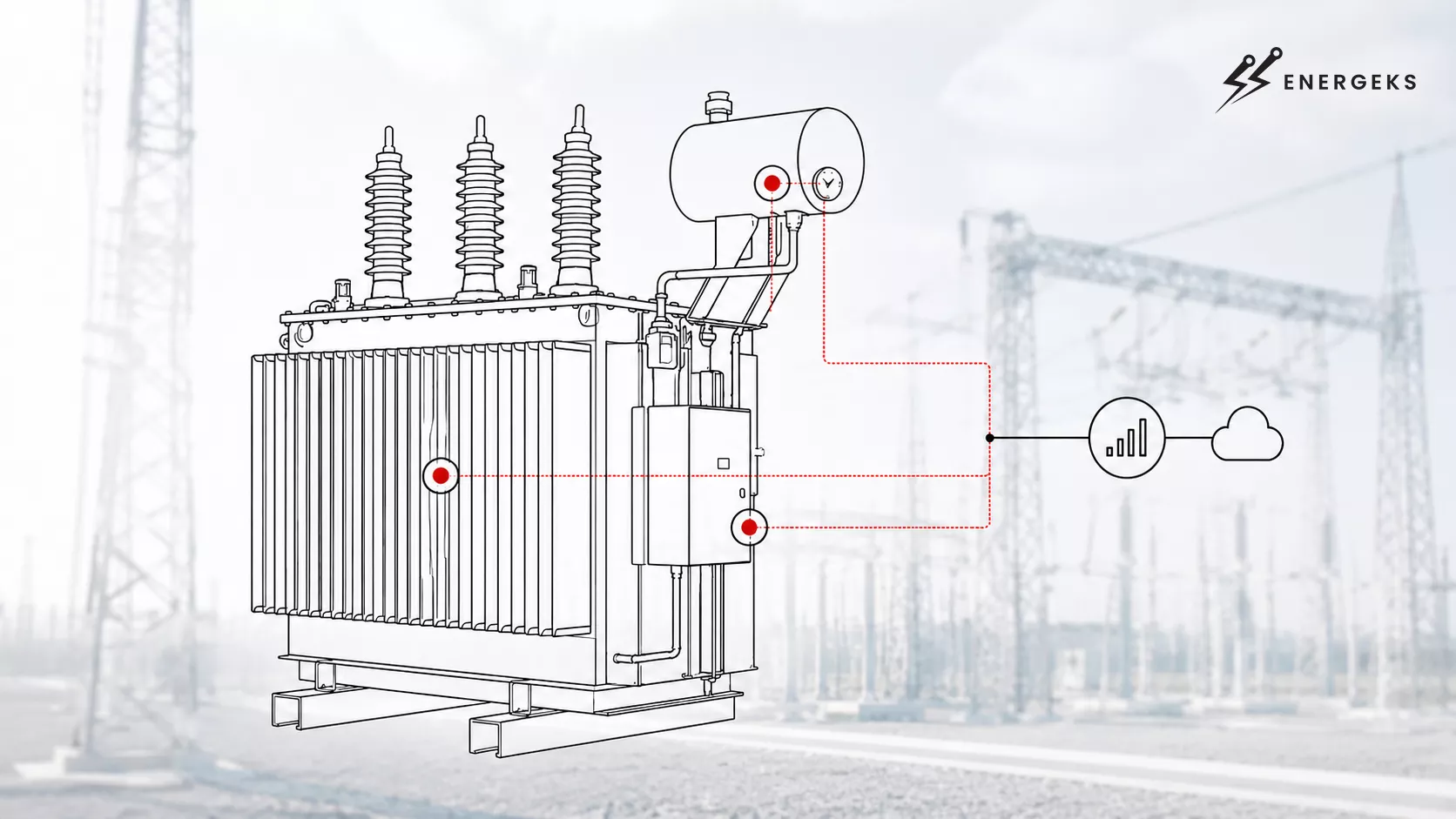

Monitoring transformatora online oznacza stałe obserwowanie urządzenia podczas jego normalnej pracy. Transformator nie musi być wyłączany, otwierany ani odwiedzany przez technika za każdym razem, gdy chcemy sprawdzić, co się z nim dzieje. Czujniki zbierają dane, system przekazuje je do odpowiedniego oprogramowania, a operator otrzymuje obraz pracy urządzenia wraz z historią zmian, trendami i alarmami.

Brzmi prosto, ale w praktyce chodzi o znacznie więcej niż wyświetlenie kilku liczb na ekranie.

Transformator pracuje w zmiennych warunkach. Rano obciążenie może być niewielkie, w południe zakład uruchamia kolejne linie produkcyjne, a wieczorem pobór mocy znowu spada. W przypadku farmy fotowoltaicznej sytuacja zależy od nasłonecznienia. W centrum logistycznym znaczenie ma rytm pracy magazynu, a przy infrastrukturze ładowania pojazdów elektrycznych obciążenie może gwałtownie wzrosnąć w ciągu kilku minut.

W tym samym czasie zmienia się temperatura oleju, temperatura otoczenia, prąd płynący przez uzwojenia i obciążenie układu chłodzenia. Jeżeli do tego dojdzie wilgoć, zabrudzenie chłodnic, nierównomierne obciążenie faz albo pogarszający się stan izolacji, pojedynczy odczyt przestaje wystarczać. Potrzebna jest historia pracy urządzenia.

I właśnie tę historię tworzy monitoring online.

Temperatura oleju pokazuje, jak transformator radzi sobie z ciepłem

Temperatura oleju należy do najważniejszych parametrów obserwowanych w transformatorach olejowych. Olej izoluje elementy znajdujące się pod napięciem i odprowadza ciepło powstające podczas pracy rdzenia oraz uzwojeń. Krótko mówiąc: transformator produkuje ciepło, a olej pomaga wyprowadzić je ze środka urządzenia.

Jeżeli transformator pracuje przy większym obciążeniu, rosną straty i temperatura oleju zaczyna się zwiększać. Samo zjawisko jest całkowicie normalne. Niepokój pojawia się wtedy, gdy temperatura rośnie zbyt szybko, utrzymuje się długo albo osiąga wyższe wartości niż wcześniej przy podobnych warunkach pracy.

Wyobraźmy sobie transformator, który przez kilka miesięcy pracował przy obciążeniu na poziomie 70% i utrzymywał temperaturę oleju w okolicach 55–60°C. Jeżeli po pewnym czasie przy takim samym obciążeniu temperatura zaczyna dochodzić do 68–70°C, system daje zespołowi utrzymania bardzo konkretny sygnał. Przyczyną może być zabrudzenie chłodnicy, ograniczony przepływ oleju, problem z wentylatorem, wzrost temperatury otoczenia albo zmiana warunków zabudowy.

Bez historii taki odczyt jest tylko liczbą. Z historią staje się informacją diagnostyczną.

Ważny jest także czas utrzymywania się podwyższonej temperatury. Kilkunastominutowy szczyt obciążenia i osiem godzin pracy w wysokiej temperaturze mają zupełnie inne znaczenie dla izolacji. Monitoring rejestruje oba zdarzenia i pozwala odtworzyć rzeczywisty przebieg pracy urządzenia.

Temperatura uzwojeń i najgorętszy punkt

Temperatura oleju mówi dużo o warunkach panujących w zbiorniku, ale nie zawsze pokazuje najcieplejsze miejsce transformatora. W uzwojeniach mogą występować lokalne obszary o wyższej temperaturze, określane jako najgorętszy punkt.

To właśnie temperatura najgorętszego punktu ma duże znaczenie dla oceny starzenia izolacji. Materiały izolacyjne nie starzeją się jednakowo w całym urządzeniu. Najbardziej obciążone termicznie fragmenty pracują w trudniejszych warunkach niż miejsca, w których temperatura pozostaje niższa.

W zależności od konstrukcji transformatora temperatura uzwojeń lub najgorętszego punktu może być mierzona bezpośrednio albo wyznaczana na podstawie temperatury oleju, prądu obciążenia i modelu cieplnego urządzenia. W obu przypadkach system potrzebuje danych z kilku obszarów, aby interpretacja miała sens.

Jeżeli temperatura oleju wygląda prawidłowo, lecz model wskazuje nietypowo wysoki poziom temperatury najgorętszego punktu, zespół może sprawdzić rozkład obciążenia, stan chłodzenia i warunki pracy. Taka informacja jest szczególnie cenna przy urządzeniach pracujących blisko granicy mocy znamionowej.

Transformator nie musi od razu wyłączyć się z powodu podwyższonej temperatury. Izolacja może jednak starzeć się szybciej, a kolejne przeciążenia będą stopniowo zmniejszać margines bezpieczeństwa. Monitoring pozwala ten proces obserwować, zamiast dowiadywać się o nim dopiero po awarii.

Temperatura otoczenia nadaje odczytom właściwy kontekst

Temperatura otoczenia może wydawać się parametrem drugorzędnym. W rzeczywistości bez niej trudno właściwie ocenić pracę układu chłodzenia.

Transformator pracujący przy temperaturze otoczenia 12°C ma zupełnie inne warunki oddawania ciepła niż urządzenie znajdujące się w rozgrzanej hali albo kontenerze, gdzie temperatura przekracza 35°C. Ta sama temperatura oleju może oznaczać normalną pracę w jednym przypadku i przeciążenie cieplne w drugim.

Wysoka temperatura otoczenia zmniejsza możliwości chłodzenia. Jeżeli dodatkowo transformator znajduje się w pomieszczeniu z ograniczoną wentylacją, ciepło może gromadzić się wokół zbiornika. W takich warunkach urządzenie będzie nagrzewało się szybciej i wolniej wracało do temperatury ustalonej.

Połączenie temperatury otoczenia z temperaturą oleju oraz obciążeniem pozwala ocenić, czy reakcja transformatora jest adekwatna do warunków. System może również wychwycić sezonowe zmiany. Latem temperatury będą wyższe, zimą niższe, lecz urządzenie powinno zachowywać się zgodnie z przewidywalnym wzorcem.

Prąd i napięcie pokazują rzeczywiste warunki elektryczne

Monitoring prądu pozwala sprawdzić, ile energii faktycznie przepływa przez transformator. Dokumentacja projektowa pokazuje moc znamionową i przewidywane warunki pracy. Dopiero pomiary eksploatacyjne pokazują, jak wygląda codzienność.

Prąd może zmieniać się bardzo szybko. W zakładzie produkcyjnym wzrasta przy uruchamianiu maszyn i linii technologicznych. W instalacji z dużą liczbą falowników zależy od produkcji energii oraz pracy odbiorników. W infrastrukturze ładowania samochodów elektrycznych kilka jednoczesnych sesji ładowania może wywołać krótki, ale intensywny szczyt.

System rejestruje takie zdarzenia i pozwala określić, czy występują sporadycznie, czy powtarzają się każdego dnia.

Napięcie dostarcza kolejnych informacji. Jego wahania, asymetria albo nietypowe wartości mogą wskazywać na problemy w sieci, nieprawidłową konfigurację odbiorów lub warunki wpływające na obciążenie transformatora. Przy analizie napięcia można również uwzględniać jakość energii, harmoniczne i krótkotrwałe zakłócenia.

Nie każda instalacja wymaga tak samo rozbudowanej analizy jakości energii. W przypadku zakładu z dużą liczbą napędów, prostowników, falowników i przekształtników taki zakres pomiarów może jednak dostarczyć bardzo ważnych informacji o obciążeniu transformatora.

Moc czynna i bierna pozwalają zrozumieć charakter obciążenia

Sam prąd mówi, ile energii przepływa przez urządzenie. Moc czynna i bierna pomagają zrozumieć, jak ta energia jest wykorzystywana.

Moc czynna odpowiada za realną pracę odbiorników: napędzanie silników, zasilanie maszyn, oświetlenie, ogrzewanie czy ładowanie akumulatorów. Moc bierna jest związana między innymi z pracą urządzeń indukcyjnych i pojemnościowych. Nie wykonuje użytecznej pracy w taki sam sposób jak moc czynna, ale wpływa na prąd płynący w instalacji oraz obciążenie transformatora.

W zakładzie może się okazać, że moc czynna pozostaje na umiarkowanym poziomie, lecz moc bierna jest wysoka. Transformator musi wtedy przewodzić większy prąd, co przekłada się na straty i nagrzewanie.

Monitoring pozwala obserwować te zależności w czasie. Można sprawdzić, czy określone urządzenia albo procesy powodują wzrost mocy biernej, czy problem pojawia się o konkretnej porze i czy działania kompensacyjne przynoszą oczekiwany efekt.

Współczynnik mocy pokazuje, jak efektywnie wykorzystywana jest infrastruktura

Współczynnik mocy, oznaczany jako cos φ, opisuje relację pomiędzy mocą czynną a mocą pozorną. Im niższa jego wartość, tym większy udział mocy biernej w całkowitym obciążeniu elektrycznym.

Wysoki współczynnik mocy oznacza korzystniejsze wykorzystanie dostępnej mocy transformatora. Niski współczynnik może powodować wzrost prądu, większe straty i ograniczenie dostępnego zapasu obciążenia.

Dla operatora floty transformatorów dane o cos φ mogą być przydatne przy porównywaniu lokalizacji. Jeden zakład może pobierać podobną moc czynną jak drugi, a mimo to mocniej obciążać transformator ze względu na większy udział mocy biernej.

Tego rodzaju informacje pomagają podejmować decyzje dotyczące kompensacji mocy biernej, rozdziału odbiorników i planowania przyszłej rozbudowy instalacji.

Asymetria obciążenia między fazami

W idealnym świecie każda faza byłaby obciążona równomiernie. W rzeczywistych instalacjach odbiorniki są jednak różnie rozmieszczone, część z nich pracuje cyklicznie, a część uruchamia się niezależnie.

Jeżeli jedna faza jest obciążona wyraźnie bardziej niż pozostałe, może dojść do nierównomiernego nagrzewania oraz pogorszenia warunków pracy. Długotrwała asymetria wpływa również na jakość napięcia i może być sygnałem problemu po stronie odbiorów.

Monitoring każdej fazy pozwala zauważyć, czy nierównowaga jest chwilowa, czy stała. W pierwszym przypadku może wynikać z normalnego cyklu pracy. W drugim warto sprawdzić rozdział obciążenia, konfigurację instalacji i urządzenia podłączone do poszczególnych faz.

To szczególnie ważne w rozbudowanych zakładach, gdzie obciążenie zmienia się wraz z pracą wielu niezależnych odbiorników.

Poziom oleju i szczelność układu

W transformatorze olejowym poziom oleju ma bezpośredni związek z bezpieczeństwem izolacji i chłodzeniem. Spadek poziomu może wynikać z nieszczelności zbiornika, przewodów, przepustów, chłodnic albo układu konserwatora.

Niewielka zmiana nie zawsze oznacza natychmiastowe zagrożenie. Jeżeli poziom stopniowo obniża się przez kilka tygodni, system może pomóc określić tempo ubytku. Jeżeli spadek nastąpi nagle, alarm powinien skłonić do szybkiej kontroli.

Ważny jest również wpływ temperatury. Olej zmienia objętość wraz z temperaturą, dlatego jego poziom może naturalnie różnić się w zależności od warunków pracy. Monitoring pozwala zestawić poziom oleju z temperaturą i odróżnić zwykłą zmianę objętości od potencjalnej nieszczelności.

Przy transformatorach wyposażonych w konserwator dodatkową rolę odgrywają wskaźniki poziomu i układ oddechowy. Dane z tych elementów mogą uzupełniać obraz sytuacji i ułatwiać ocenę, czy urządzenie zachowuje się prawidłowo.

Wilgoć w oleju i izolacji

Wilgoć ma duży wpływ na stan układu izolacyjnego transformatora. Może przyspieszać starzenie papieru, zmniejszać wytrzymałość dielektryczną oleju i wpływać na zachowanie urządzenia przy większym obciążeniu.

Źródłem wilgoci mogą być nieszczelności, układ oddechowy, uszczelnienia, warunki transportu, magazynowania i serwisowania. Woda może również przemieszczać się pomiędzy olejem a materiałami celulozowymi znajdującymi się w transformatorze.

Interpretacja pomiaru wymaga uwzględnienia temperatury. Wilgoć nie rozkłada się w izolacji w sposób całkowicie stały. Przy zmianie temperatury i obciążenia zmieniają się także warunki równowagi pomiędzy olejem a papierem.

Dlatego monitoring wilgoci jest najbardziej wartościowy wtedy, gdy dane są analizowane razem z temperaturą oleju, temperaturą najgorętszego punktu i obciążeniem. Wtedy można obserwować, czy poziom wilgoci jest stabilny, rośnie, reaguje na przeciążenia albo wykazuje sezonowe zmiany.

Gazy rozpuszczone w oleju

Gazy rozpuszczone w oleju powstają w wyniku procesów zachodzących wewnątrz transformatora. Ich obecność nie zawsze oznacza poważną awarię, ale określone gazy i tempo ich przyrostu mogą wskazywać na przegrzewanie, wyładowania niezupełne, degradację celulozy albo łuk elektryczny.

Analiza DGA może być wykonywana laboratoryjnie na podstawie próbek oleju. Przy transformatorach o dużej mocy lub wysokiej krytyczności można zastosować analizator online, który obserwuje wybrane gazy w sposób ciągły.

Taki system nie zastępuje laboratorium ani doświadczenia inżyniera. Dostarcza natomiast informacji pomiędzy kolejnymi badaniami. Jeżeli stężenie określonego gazu zaczyna rosnąć szybciej niż wcześniej, operator może zaplanować dodatkowe badanie, ograniczenie obciążenia lub kontrolę urządzenia.

W diagnostyce transformatorów ogromne znaczenie ma tempo zmian. Jeden wynik może być trudny do interpretacji. Seria wyników pokazująca wyraźny trend mówi znacznie więcej.

Stan wentylatorów i pomp

Układ chłodzenia może mieć bardzo dobry projekt i odpowiednią wydajność, lecz jego skuteczność zależy od rzeczywistego działania wentylatorów, pomp, termostatów, sterowników i układu zasilania.

Monitoring może pokazywać, kiedy wentylatory zostały uruchomione, jak długo pracują i czy temperatura zmienia się zgodnie z oczekiwaniami. Jeżeli wentylatory pracują przez długi czas, a temperatura oleju nadal rośnie, przyczyny należy szukać szerzej. Możliwy jest problem z przepływem powietrza, zabrudzeniem chłodnicy, pompą oleju albo czujnikiem.

W przypadku floty transformatorów porównanie pracy chłodzenia bywa bardzo ciekawe. Jeżeli jeden transformator przy podobnym obciążeniu uruchamia wentylatory znacznie częściej niż pozostałe, system pokazuje różnicę, którą warto wyjaśnić.

Drgania i nietypowy hałas

Transformator emituje charakterystyczny dźwięk związany między innymi z pracą rdzenia, magnetostrykcją i prądem obciążenia. Zmiana hałasu albo pojawienie się nietypowych drgań może wskazywać na problemy mechaniczne, luźne elementy, zmianę pracy rdzenia lub nieprawidłowości w uzwojeniach.

Sam hałas jest trudny do oceny wyłącznie na podstawie subiektywnego wrażenia człowieka. Jeden operator powie, że transformator „buczy trochę głośniej”, drugi uzna, że wszystko brzmi normalnie. Czujniki drgań i analiza częstotliwościowa pozwalają porównać aktualny sygnał z wcześniejszymi pomiarami.

Nie każda zmiana dźwięku oznacza uszkodzenie. Liczy się powtarzalność, kierunek zmiany i zgodność z innymi parametrami.

Wyładowania niezupełne

Wyładowania niezupełne są lokalnymi zjawiskami elektrycznymi występującymi w miejscach, gdzie izolacja nie pracuje prawidłowo. Mogą być związane z pustkami, zanieczyszczeniami, uszkodzeniem materiału izolacyjnego albo lokalnym przeciążeniem pola elektrycznego.

Ich wykrywanie wymaga odpowiednio dobranych czujników i zaawansowanej interpretacji. Monitoring wyładowań niezupełnych stosuje się przede wszystkim przy urządzeniach o wysokiej wartości, dużym znaczeniu dla systemu albo podwyższonym ryzyku awarii.

Wczesne wykrycie takich zjawisk daje możliwość dokładniejszej diagnostyki i zaplanowania działań. W przypadku transformatora zasilającego krytyczny proces przemysłowy może to zdecydować o tym, czy wyłączenie odbędzie się podczas zaplanowanego postoju, czy w środku normalnej produkcji.

--> Więcej w temacie: Wyładowania niezupełne (PD) w transformatorach: objawy, pomiary i ryzyko

Alarmy zabezpieczeń i historia zdarzeń

Monitoring powinien rejestrować również alarmy oraz zadziałania zabezpieczeń. Sama informacja o aktywnym alarmie jest ważna, lecz jeszcze większą wartość ma historia.

Można sprawdzić, czy alarm pojawia się pierwszy raz, czy powtarza się od kilku miesięcy. Można zestawić go z temperaturą, obciążeniem i stanem chłodzenia. Można zobaczyć, czy po określonym zdarzeniu parametry wróciły do wcześniejszego poziomu.

Dzięki temu każde zdarzenie zostaje zapisane i może być wykorzystane przy kolejnej analizie. Pamięć urządzenia nie zależy od tego, czy ktoś akurat był na miejscu i zapisał wynik w notatniku.

Zakres monitoringu powinien odpowiadać rzeczywistemu ryzyku

Nie każdy transformator potrzebuje rozbudowanego systemu z analizą gazów, drgań i wyładowań niezupełnych.

Mały transformator rozdzielczy pracujący w łatwo dostępnej hali może wymagać kontroli temperatury, obciążenia i podstawowych alarmów. Przy większej jednostce zasilającej linię produkcyjną warto dodać poziom oleju, stan chłodzenia i analizę trendów. Transformator pracujący w szpitalu, centrum danych, hucie albo dużej stacji elektroenergetycznej może wymagać znacznie szerszego zakresu diagnostyki.

Pod uwagę należy wziąć moc urządzenia, wiek, historię pracy, charakter obciążenia, dostępność rezerwy, czas dostawy nowego transformatora, warunki środowiskowe oraz koszt przestoju.

W przypadku floty szczególnie przydatny jest model stopniowy. Najważniejsze urządzenia otrzymują rozbudowany monitoring, a pozostałe są obserwowane przy użyciu podstawowego zestawu parametrów. Wszystkie dane trafiają jednak do wspólnego systemu, dzięki czemu można porównywać pracę poszczególnych jednostek i szybko wychwytywać urządzenia zachowujące się inaczej niż reszta.

Monitoring online ma sens wtedy, gdy dane prowadzą do działania. Operator powinien wiedzieć, co oznacza alarm, kto go analizuje i jakie kroki należy podjąć. Wtedy czujniki, komunikacja i oprogramowanie tworzą praktyczne narzędzie utrzymania ruchu, a nie kolejną zakładkę w systemie, do której nikt nie zagląda.

Dlaczego zabezpieczenia transformatora nie wystarczają?

Zabezpieczenia są niezbędne.

Chronią transformator i instalację w sytuacjach, w których dalsza praca mogłaby doprowadzić do poważnego uszkodzenia. Reagują na konkretne stany awaryjne: zwarcia, przeciążenia, nadmierną temperaturę, spadek poziomu oleju czy inne niebezpieczne zjawiska.

Ich działanie ma charakter interwencyjny.

Monitoring dostarcza szerszego obrazu.

Rejestruje warunki pracy przed alarmem, w trakcie alarmu i po jego wystąpieniu. Pokazuje nie tylko to, że temperatura przekroczyła określony poziom, lecz także czy podobne zdarzenia powtarzały się przez ostatnie tygodnie. Można sprawdzić, przy jakim obciążeniu pojawia się problem, jak szybko rośnie temperatura i czy układ chłodzenia reaguje prawidłowo.

Transformator może przez długi czas pracować w warunkach, które nie powodują natychmiastowego zadziałania zabezpieczenia. Regularne przeciążenia, niewystarczające chłodzenie lub podwyższona wilgoć mogą stopniowo pogarszać stan izolacji. Urządzenie nadal zasila odbiorniki, lecz jego margines bezpieczeństwa staje się coraz mniejszy.

Właśnie takie procesy są szczególnie ważne z punktu widzenia monitoringu online. Pozwalają reagować na zmianę zachowania urządzenia, zanim sytuacja osiągnie poziom wymagający awaryjnego wyłączenia.

Jak temperatura wpływa na pracę transformatora?

Temperatura jest jednym z najłatwiejszych do zmierzenia i najbardziej użytecznych parametrów diagnostycznych.

W transformatorze olejowym olej izoluje uzwojenia i odprowadza z nich ciepło. Energia tracona w rdzeniu i uzwojeniach zamienia się w ciepło, które musi zostać przekazane do otoczenia. Przy wyższym obciążeniu rosną straty, a wraz z nimi temperatura.

Sam wzrost temperatury podczas większego obciążenia jest naturalnym zjawiskiem. Znaczenie ma sposób, w jaki urządzenie reaguje na zmianę warunków.

Załóżmy, że transformator w poniedziałek pracował przy obciążeniu 70%, a temperatura oleju ustabilizowała się na poziomie 58°C. Tydzień później przy podobnym obciążeniu temperatura wzrosła do 66°C. Jeszcze nie musi to oznaczać awarii, ale jest to informacja wymagająca sprawdzenia. Przyczyną może być wyższa temperatura otoczenia, zabrudzenie chłodnicy, ograniczony przepływ oleju, problem z wentylatorem albo zmiana warunków instalacji.

Monitoring pozwala zestawić ze sobą:

• obciążenie,

• temperaturę oleju,

• temperaturę otoczenia,

• czas trwania podwyższonej temperatury,

• stan układu chłodzenia,

• historię wcześniejszych pomiarów.

Taki zestaw danych daje znacznie pełniejszy obraz niż pojedynczy odczyt wykonany podczas wizyty technika.

Wysoka temperatura przyspiesza starzenie izolacji. Każdy transformator ma określone warunki pracy, lecz długotrwała eksploatacja przy podwyższonej temperaturze może skrócić jego rzeczywistą żywotność. Dlatego system powinien rejestrować także czas trwania obciążenia i temperatury. Krótkotrwały szczyt obciążenia oraz wielogodzinna praca przy wysokiej temperaturze mają różne znaczenie dla urządzenia.

Czy monitoring temperatury uzwojeń jest ważniejszy od temperatury oleju?

Oba pomiary są potrzebne, ponieważ pokazują różne elementy tego samego procesu.

Temperatura oleju wskazuje na warunki cieplne panujące w zbiorniku. Temperatura uzwojeń albo obliczona temperatura najgorętszego punktu pozwala lepiej ocenić obciążenie izolacji i miejscowe nagrzewanie.

W wielu transformatorach temperatura najgorętszego punktu nie jest mierzona bezpośrednio. Wyznacza się ją na podstawie temperatury oleju, prądu obciążenia, charakterystyki urządzenia i modelu cieplnego. W bardziej rozbudowanych systemach można stosować dodatkowe czujniki lub rozwiązania przeznaczone do dokładniejszej oceny stanu uzwojeń.

Najgorętszy punkt ma szczególne znaczenie, ponieważ lokalna temperatura może być wyższa niż wartość odczytana w innym miejscu zbiornika. To właśnie w najcieplejszych fragmentach izolacja starzeje się szybciej.

Jeżeli system monitorujący zna temperaturę oleju, obciążenie i warunki otoczenia, może ocenić, czy aktualna praca urządzenia mieści się w przewidywanym profilu cieplnym. Odchylenie od tego profilu może wskazywać na zmianę sprawności chłodzenia, problem mechaniczny albo nietypowy rozkład obciążenia.

Jak obciążenie wpływa na transformator?

Transformator pracuje w warunkach, które potrafią zmieniać się bardzo dynamicznie.

W zakładzie produkcyjnym obciążenie rośnie podczas uruchamiania maszyn. W magazynie automatycznym zależy od intensywności pracy systemów transportowych. W obiekcie wyposażonym w ładowarki samochodowe pobór mocy może zmieniać się zależnie od liczby jednocześnie ładowanych pojazdów. Na farmie fotowoltaicznej obciążenie i przepływ energii zależą od produkcji falowników oraz konfiguracji sieci.

Projektowe założenia dotyczące średniego poboru mocy mogą wyglądać rozsądnie na papierze, a rzeczywista eksploatacja potrafi przynieść zupełnie inny profil.

Monitoring obciążenia pokazuje:

• kiedy występują szczyty,

• jak długo trwają,

• jak często się powtarzają,

• czy obciążenie jest równomierne między fazami,

• jak transformator reaguje termicznie,

• czy pojawiają się przeciążenia sezonowe.

Przykładowo transformator może mieć średnie obciążenie na poziomie 65%, lecz każdego dnia przez dwie godziny pracować przy 105%. Średnia dobowa wygląda bezpiecznie, a powtarzające się szczyty wpływają na temperaturę oraz starzenie izolacji.

Dodatkową kwestią jest asymetria faz. Nierównomierne obciążenie może prowadzić do lokalnego wzrostu temperatury i pogarszać warunki pracy. Monitoring każdej fazy pozwala zauważyć, że problem dotyczy konkretnej części instalacji, a nie całego transformatora.

Dlaczego wilgoć w transformatorze jest tak istotna?

Wilgoć wpływa na olej, papier izolacyjny i ogólną wytrzymałość układu izolacyjnego.

Do wnętrza transformatora może przedostawać się przez nieszczelności, układ oddechowy, uszkodzone uszczelnienia, nieprawidłowo wykonane prace serwisowe albo niewłaściwe warunki transportu i magazynowania. Woda może również powstawać lub przemieszczać się w obrębie materiałów izolacyjnych podczas eksploatacji.

Izolacja celulozowa absorbuje wilgoć. Jej obecność może przyspieszać degradację papieru, zmniejszać wytrzymałość dielektryczną oleju i zwiększać ryzyko niekorzystnych zjawisk podczas przeciążenia. Przy wysokiej temperaturze i odpowiedniej koncentracji wilgoci może pojawić się również ryzyko powstawania pęcherzyków gazowych w oleju.

Wilgoć nie zachowuje się w transformatorze w sposób całkowicie statyczny. Jej rozkład zależy od temperatury, obciążenia, rodzaju oleju i stanu izolacji. Woda może przemieszczać się pomiędzy olejem a papierem. Wynik badania pobranego w jednym momencie nie zawsze odzwierciedla pełny stan całego układu izolacyjnego.

Dlatego monitoring wilgoci powinien być analizowany razem z temperaturą i obciążeniem. Tylko wtedy można zobaczyć, czy określona zmiana jest stałym trendem, reakcją na zmianę warunków pracy czy wynikiem błędnego pomiaru.

CIGRE wskazuje, że przy interpretacji wilgoci należy brać pod uwagę między innymi temperaturę oleju, temperaturę najgorętszego punktu, obciążenie, tryb chłodzenia i rodzaj układu oddechowego. Takie podejście pozwala lepiej ocenić starzenie izolacji i ryzyko związane z przeciążeniem.

Może zainteresuje Cię również ten temat:

Kondensacja pary wodnej w zbiorniku transformatora. Cichy zabójca zimą

Jak analizuje się gazy rozpuszczone w oleju?

W oleju transformatorowym mogą gromadzić się gazy powstające w wyniku procesów zachodzących wewnątrz urządzenia. Ich rodzaj, stężenie i tempo przyrostu dostarczają informacji o potencjalnych problemach.

Analiza DGA obejmuje między innymi wodór, metan, etan, etylen, acetylen, tlenek węgla i dwutlenek węgla. Poszczególne gazy mogą być związane z przegrzewaniem oleju, degradacją celulozy, wyładowaniami niezupełnymi albo łukiem elektrycznym.

Tradycyjna analiza laboratoryjna polega na okresowym pobieraniu próbek oleju. Jest to ważna metoda diagnostyczna i nadal stanowi podstawę wielu procedur utrzymania transformatorów. Monitoring online pozwala obserwować zmiany pomiędzy badaniami laboratoryjnymi.

W przypadku dużego transformatora pracującego w krytycznej instalacji ciągła analiza gazów może mieć szczególne znaczenie. Szybki przyrost określonego składnika może uruchomić dodatkową kontrolę, pobranie próbki, ograniczenie obciążenia albo przygotowanie planowego wyłączenia.

DGA wymaga fachowej interpretacji. Nie wystarczy spojrzeć na jedną liczbę i wydać decyzję o natychmiastowej wymianie urządzenia. Analizuje się historię, tempo zmian, proporcje gazów, wyniki laboratoryjne, temperaturę, obciążenie i inne objawy.

Więcej na ten temat:

Prawa gazowe w DGA transformatorów: 5 zasad, które ostrzegą przed awarią

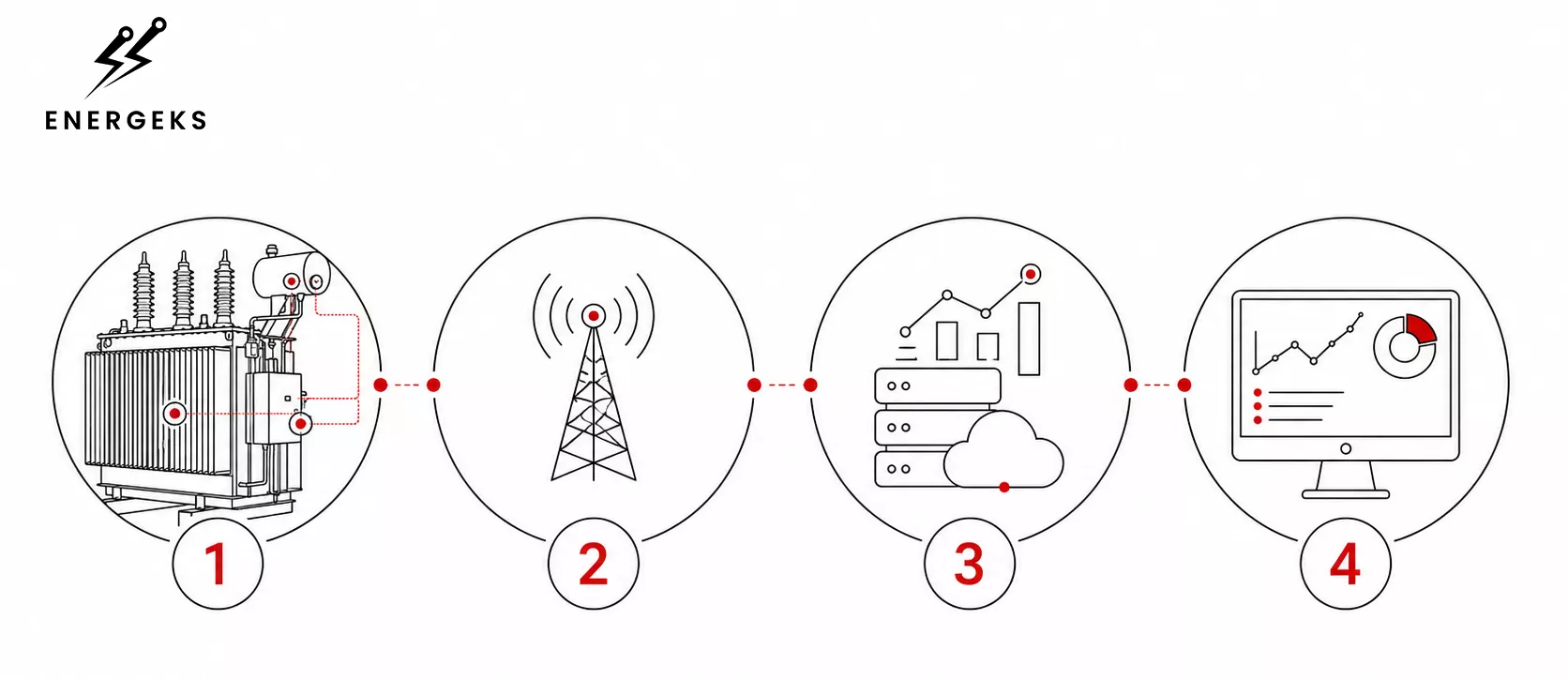

Jak działa system monitoringu transformatora?

System monitoringu składa się z kilku współpracujących ze sobą warstw.

Pierwszą tworzą czujniki. Rejestrują temperaturę, prąd, napięcie, wilgoć, poziom oleju, gazy albo drgania.

Druga warstwa odpowiada za zbieranie i przesyłanie danych. Moduł komunikacyjny lub bramka przemysłowa może wykonywać wstępną obróbkę pomiarów, filtrować zakłócenia, zapisywać dane lokalnie i przekazywać je do systemu nadrzędnego. W zależności od infrastruktury stosuje się między innymi Ethernet, Modbus TCP, MQTT, sieć komórkową albo integrację z systemem SCADA.

Trzecia warstwa obejmuje analizę. Oprogramowanie porównuje wartości z poziomami alarmowymi, śledzi trendy i może wykrywać odchylenia od typowego zachowania konkretnego urządzenia.

Czwarta warstwa służy do prezentacji i obsługi alarmów. Operator może otrzymać informację w panelu, wiadomości e-mail, SMS-ie albo aplikacji. Przy rozproszonych instalacjach szczególnie ważna jest możliwość zdalnego dostępu.

Największą wartość ma system, który przekazuje informację zrozumiałą dla zespołu utrzymania. Alarm powinien wskazywać urządzenie, parametr, moment rozpoczęcia problemu, tempo zmian i poziom pilności.

1. Czujniki i pomiary

Pierwsza warstwa systemu znajduje się bezpośrednio przy transformatorze. Czujniki rejestrują najważniejsze parametry jego pracy: temperaturę oleju i uzwojeń, prąd, napięcie, obciążenie, wilgoć, poziom oleju, gazy rozpuszczone oraz drgania. To właśnie tutaj powstają dane, które pokazują rzeczywisty stan urządzenia.

2. Zbieranie i przesyłanie danych

Zebrane pomiary trafiają do modułu komunikacyjnego albo bramki przemysłowej. Urządzenie może wstępnie filtrować zakłócenia, zapisywać dane lokalnie i przekazywać je dalej za pomocą Ethernetu, Modbus TCP, MQTT, sieci komórkowej lub istniejącego systemu SCADA.

3. Analiza i interpretacja

W trzeciej warstwie dane zaczynają coś znaczyć. Oprogramowanie porównuje bieżące wartości z poziomami alarmowymi, analizuje trendy i sprawdza, czy transformator zachowuje się podobnie jak wcześniej. System może wychwycić stopniowy wzrost temperatury, nietypowe obciążenie albo zmianę parametrów, która sama w sobie nie przekroczyła jeszcze wartości alarmowej.

4. Prezentacja i reakcja

Ostatnia warstwa przekazuje informację operatorowi. Wyniki mogą być dostępne w panelu, aplikacji, systemie SCADA albo wysyłane jako e-mail, SMS czy powiadomienie. Dobry alarm wskazuje konkretne urządzenie, parametr, moment rozpoczęcia problemu, tempo zmiany i poziom pilności. Dzięki temu zespół wie, czy wystarczy obserwacja, potrzebna jest dodatkowa diagnostyka, czy trzeba reagować natychmiast.

Czy system powinien reagować tylko na przekroczenie wartości granicznej?

Wartości graniczne są podstawą, lecz sama kontrola progów może być niewystarczająca.

System może zostać skonfigurowany tak, aby generował alarm po przekroczeniu określonej temperatury, prądu albo poziomu wilgoci. W wielu przypadkach przydatne jest również monitorowanie tempa zmian.

Jeżeli temperatura wzrosła o kilka stopni w ciągu kilku minut, znaczenie takiego zdarzenia może być inne niż wzrost o tę samą wartość w ciągu kilku godzin. Jeżeli wilgoć zwiększa się stopniowo przez wiele tygodni, system powinien pokazać trend, nawet jeśli nie osiągnęła jeszcze wartości alarmowej.

Przydatne są trzy poziomy informacji:

• sygnał informacyjny, który dokumentuje zmianę,

• ostrzeżenie wymagające analizy,

• alarm krytyczny wymagający szybkiej reakcji.

Konfiguracja alarmów powinna uwzględniać czas utrzymywania się wartości, histerezę i zależność od obciążenia. Bez tego system może reagować na każdą chwilową zmianę i generować dużą liczbę fałszywych alarmów.

Zbyt wiele nieistotnych powiadomień osłabia czujność zespołu. Operator musi mieć pewność, że alarm rzeczywiście wymaga uwagi.

Czy monitoring online ma sens przy całej flocie transformatorów?

W przypadku większej liczby urządzeń monitoring online pozwala uporządkować ogromną ilość informacji.

Przy jednym transformatorze regularne obchody, badania oleju, termowizja i przeglądy mogą zapewnić wystarczającą kontrolę. Przy kilkunastu albo kilkudziesięciu jednostkach rośnie ryzyko, że zespół przeoczy zmianę rozwijającą się pomiędzy kolejnymi wizytami.

Flota może być rozproszona pomiędzy zakładami, stacjami, farmami PV i punktami ładowania. Każdy transformator może mieć inną moc, wiek, historię pracy i znaczenie dla procesu. Centralny system pozwala zgromadzić informacje w jednym miejscu.

Operator może sprawdzić stan całej floty, a następnie przejść do wybranej lokalizacji i konkretnego urządzenia. Możliwe jest porównanie transformatorów o podobnej mocy i konstrukcji. Widać, które urządzenia mają najwięcej alarmów, które pracują najbliżej granicy obciążenia oraz gdzie temperatura rośnie szybciej niż w porównywalnych jednostkach.

Taki system pomaga również zauważyć problemy wspólne dla kilku urządzeń. Jeżeli transformatory z tej samej lokalizacji mają podobne profile temperaturowe, przyczyną może być sposób wentylacji, temperatura otoczenia albo warunki zabudowy. Jeżeli tylko jedna jednostka zachowuje się inaczej, większe prawdopodobieństwo dotyczy jej indywidualnego stanu technicznego.

Jak zaprojektować monitoring floty transformatorów?

Monitoring floty transformatorów zaczyna się od prostego pytania: które urządzenia naprawdę wymagają stałej uwagi, a które mogą spokojnie pracować pod podstawowym nadzorem?

Bo jeśli do każdego transformatora podłączymy wszystkie możliwe czujniki, stworzymy imponującą ilość danych. Tylko co z tego, jeżeli operator będzie codziennie oglądał kilkaset wykresów, z których większość niczego nie zmienia? System monitoringu ma pomagać podejmować decyzje, a nie urządzać zespołowi utrzymania ruchu cyfrowy maraton przez dashboardy.

Dobrze zaprojektowany monitoring floty powinien odpowiadać strukturze zarządzania infrastrukturą. Osoba odpowiedzialna za cały majątek energetyczny potrzebuje innego obrazu niż technik analizujący konkretny transformator. Jeden patrzy na całą mapę, drugi zagląda do szczegółów konkretnego urządzenia.

Trzy poziomy informacji

Na najwyższym poziomie zarządca powinien widzieć całą flotę w sposób szybki i czytelny. Ile transformatorów pracuje prawidłowo? Gdzie pojawiły się aktywne alarmy? Które lokalizacje wymagają reakcji? Czy problem dotyczy jednego urządzenia, czy może kilku transformatorów pracujących w podobnych warunkach?

Taki widok nie powinien przypominać kokpitu samolotu przygotowującego się do startu na Marsa. Wystarczy czytelna mapa lokalizacji, status urządzeń, liczba alarmów, poziom ich pilności i informacja o tym, które jednostki odbiegają od swojego typowego zachowania.

Jeżeli dziewięćdziesiąt dziewięć transformatorów pracuje stabilnie, a jeden od kilku dni wykazuje podwyższoną temperaturę przy podobnym obciążeniu, system powinien wyciągnąć tę informację na pierwszy plan. Operator nie może szukać jej wśród setek zielonych kontrolek. Zieleń jest przyjemna, ale w nadmiarze potrafi skutecznie ukryć mały czerwony problem.

Drugi poziom obejmuje konkretną stację, zakład albo lokalizację. Tutaj znaczenie ma wzajemna praca kilku urządzeń. Można porównać ich obciążenie, temperatury, aktywność układów chłodzenia i historię alarmów. Taki widok pomaga zauważyć, czy obciążenie rozkłada się równomiernie oraz czy jeden transformator nie przejmuje zbyt dużej części pracy.

Przykładowo: trzy transformatory w zakładzie pracują przy podobnej temperaturze otoczenia. Dwa utrzymują temperaturę oleju na poziomie 55°C, a trzeci osiąga 68°C przy zbliżonym obciążeniu. To jeszcze nie jest gotowy wyrok techniczny, ale jest bardzo dobry powód, żeby sprawdzić chłodzenie, przepływ powietrza, zabrudzenie chłodnicy, wskazania czujnika i rzeczywiste warunki pracy.

Na trzecim poziomie znajduje się konkretny transformator. Tu potrzebne są szczegóły: wykresy temperatury, prądu i obciążenia, dane dotyczące poziomu oleju, wilgoci, pracy wentylatorów, wyniki badań oleju, informacje o przeglądach, zgłoszone usterki i historia wykonanych działań.

Technik powinien móc sprawdzić nie tylko to, że alarm wystąpił, lecz także kiedy się rozpoczął, jak długo trwał i co działo się z urządzeniem w tym samym czasie. Alarm bez kontekstu przypomina wiadomość: „coś jest nie tak”. Historia pozwala już zadać konkretne pytanie: co dokładnie się zmieniło i co mogło tę zmianę wywołać?

Najpierw krytyczność, później czujniki

Przed wyborem zakresu monitoringu warto przeprowadzić analizę krytyczności każdego transformatora. Brzmi bardzo formalnie, ale w praktyce chodzi o ustalenie, jak bardzo dana jednostka może uprzykrzyć życie firmie, jeśli nagle przestanie działać.

Czy transformator zasila jedną halę, czy całą linię produkcyjną? Czy jego awaria zatrzyma proces technologiczny, serwerownię, system chłodzenia albo infrastrukturę ładowania? Czy istnieje transformator rezerwowy? Ile trwałoby dostarczenie nowego urządzenia? Czy można je wprowadzić na miejsce bez przebudowy fundamentu i całej instalacji?

Warto uwzględnić także lokalizację. Transformator znajdujący się przy zakładzie, w którym zespół serwisowy jest dostępny przez całą dobę, znajduje się w innej sytuacji niż urządzenie pracujące na odległej farmie fotowoltaicznej, w trudnym terenie albo w stacji, do której dojazd wymaga planowania i wyłączeń.

Znaczenie ma również historia. Jeżeli urządzenie wcześniej miało problemy z temperaturą, wilgocią, nieszczelnością, przełącznikiem zaczepów albo układem chłodzenia, nie powinno być traktowane tak samo jak nowy transformator pracujący stabilnie od lat.

Do tego dochodzi koszt przestoju. W jednym miejscu godzinna przerwa oznacza kilka telefonów i przesunięcie planu pracy. W innym może oznaczać zatrzymanie produkcji, utratę partii materiału, przerwanie dostaw energii albo konieczność uruchomienia kosztownego zasilania zastępczego.

Nie każdy transformator potrzebuje tego samego monitoringu

Po analizie krytyczności transformatory można podzielić na kilka grup.

Najważniejsze jednostki otrzymują rozbudowany monitoring. W ich przypadku uzasadnione może być obserwowanie temperatury oleju i najgorętszego punktu, obciążenia, poziomu oleju, wilgoci, stanu chłodzenia, alarmów zabezpieczeń, a przy odpowiednio dużej mocy również gazów rozpuszczonych, drgań czy wyładowań niezupełnych.

Druga grupa obejmuje urządzenia ważne dla procesu, lecz posiadające częściową rezerwę albo łatwiejszy dostęp serwisowy. Tutaj rozsądny może być monitoring temperatury, prądu, napięcia, obciążenia, podstawowych alarmów i pracy chłodzenia. Jeżeli dane pokażą niepokojący trend, można rozszerzyć diagnostykę albo zaplanować dodatkowe badania.

Trzecia grupa to jednostki o niższej krytyczności, pracujące w przewidywalnych warunkach i łatwo dostępne dla personelu. W takim przypadku wystarczy często kontrola podstawowych parametrów, rejestr alarmów i okresowa analiza trendów.

Takie podejście pozwala uniknąć dwóch skrajności. Pierwsza polega na wyposażeniu każdego transformatora w cały katalog diagnostyczny, choć nikt później nie analizuje uzyskanych danych. Druga sprowadza monitoring do jednej kontrolki, która przez pięć lat świeci na zielono, aż pewnego dnia gaśnie razem z transformatorem.

Liczy się porównanie, nie sama liczba

W przypadku floty szczególnie cenna jest możliwość porównywania urządzeń. Transformator nie powinien być oceniany wyłącznie według jednej uniwersalnej granicy. Warto sprawdzać, jak zachowuje się względem własnej historii oraz względem podobnych jednostek.

Jeżeli wszystkie transformatory w danej grupie reagują podobnie na wzrost temperatury otoczenia, prawdopodobnie mamy do czynienia z normalnym zjawiskiem. Jeżeli jeden z nich zaczyna nagrzewać się szybciej niż pozostałe, sytuacja wygląda inaczej.

Podobnie z alarmami. Dwa urządzenia mogą mieć po pięć alarmów w miesiącu, lecz w jednym przypadku będą to krótkie ostrzeżenia związane z chwilowym szczytem obciążenia, a w drugim powtarzające się sygnały o wzroście temperatury i problemach z chłodzeniem. Sama liczba alarmów nie wystarcza. Potrzebny jest ich kontekst, czas trwania i powiązanie z innymi parametrami.

Monitoring musi kończyć się decyzją

Najlepszy system monitoringu nie jest tym, który pokazuje najwięcej danych. Jest nim system, który pomaga zdecydować, co zrobić dalej.

Alarm powinien mieć określony poziom pilności. Przy sygnale informacyjnym wystarczy zapisanie zdarzenia i obserwacja trendu. Ostrzeżenie może wymagać analizy przez zespół utrzymania ruchu lub zaplanowania dodatkowego pomiaru. Alarm krytyczny powinien uruchamiać jasno określoną procedurę: ograniczenie obciążenia, kontrolę na miejscu, przygotowanie wyłączenia albo przełączenie na rezerwę.

Każdy alarm powinien wskazywać konkretne urządzenie, parametr, moment rozpoczęcia problemu, tempo zmiany i warunki, w których do niej doszło. Dobrze, jeżeli system podpowiada również, jakie działania wykonano wcześniej i czy podobna sytuacja występowała w przeszłości.

Monitoring floty transformatorów powinien więc działać jak dobrze zorganizowany zespół. Na górze pokazuje obraz całej infrastruktury. Niżej pozwala analizować konkretną stację. Na końcu prowadzi technika do jednego urządzenia, jednego trendu i jednej decyzji.

Czy monitoring online zastępuje przeglądy i badania oleju?

Monitoring online powinien współpracować z istniejącymi metodami diagnostycznymi.

Oględziny pozwalają ocenić stan zbiornika, połączeń, przepustów, chłodnic, zaworów i uszczelnień. Termowizja pokazuje rozkład temperatury na powierzchni urządzenia. Badania oleju dostarczają informacji o jego właściwościach, zawartości wody, wytrzymałości dielektrycznej i gazach rozpuszczonych. Pomiary elektryczne umożliwiają ocenę wybranych elementów układu izolacyjnego.

Czujnik temperatury nie zastąpi oględzin. Platforma monitoringu nie wykona za technika oceny połączeń. Online DGA nie eliminuje potrzeby wykonania badań laboratoryjnych, zwłaszcza gdy pojawia się niepokojąca zmiana.

Najlepszy efekt daje połączenie danych bieżących z dokumentacją, historią urządzenia i wynikami przeglądów. Wtedy można rozpoznać, czy aktualne odchylenie jest czymś nowym, czy powtarza się od dłuższego czasu.

Jak wdrożyć monitoring transformatora krok po kroku?

Najpierw trzeba określić, jaki problem system ma rozwiązywać. W jednym zakładzie najważniejsza będzie kontrola przeciążeń. W innym priorytetem okaże się zdalna obserwacja urządzeń rozproszonych. Przy dużym transformatorze sieciowym istotne mogą być gazy rozpuszczone, wilgoć i temperatura najgorętszego punktu.

Następnie dobiera się czujniki, sposób komunikacji i zakres integracji z istniejącym systemem automatyki. Na tym etapie warto sprawdzić, jakie sygnały są już dostępne, a jakie wymagają dodatkowego oprzyrządowania.

Po uruchomieniu system powinien zebrać dane bazowe. Kilka tygodni normalnej pracy pomaga ustalić typowy profil temperatury, obciążenia i pracy chłodzenia. Dopiero na tej podstawie można właściwie dostroić alarmy.

Kolejnym elementem jest procedura reakcji. Każdy alarm powinien mieć przypisaną osobę odpowiedzialną i określony sposób postępowania. Zespół powinien wiedzieć, kiedy wystarczy obserwacja, kiedy trzeba wykonać dodatkowe badanie, a kiedy należy ograniczyć obciążenie lub przygotować wyłączenie.

System monitoringu bez procedury reakcji pozostaje jedynie źródłem danych. Jego wartość pojawia się wtedy, gdy dane prowadzą do konkretnej decyzji eksploatacyjnej.

Czy monitoring transformatora online jest opłacalny?

Opłacalność zależy od relacji pomiędzy kosztem wdrożenia a skutkami awarii.

Przestój może oznaczać zatrzymanie produkcji, utratę możliwości sprzedaży energii, problemy z realizacją kontraktów, koszty wynajmu zastępczego transformatora, transportu, prac serwisowych i ponownego uruchomienia instalacji.

Monitoring szczególnie dobrze uzasadnia się w przypadku transformatorów:

• zasilających procesy krytyczne,

• pracujących przy wysokim lub zmiennym obciążeniu,

• znajdujących się w trudno dostępnych lokalizacjach,

• należących do rozproszonej floty,

• których wymiana wiąże się z długim czasem dostawy,

• mających historię usterek,

• pozbawionych urządzenia rezerwowego.

W przypadku mniejszego transformatora o niskiej krytyczności wystarczający może być podstawowy monitoring temperatury, prądu i alarmów. W przypadku dużego urządzenia pracującego w kluczowej stacji zakres diagnostyki będzie znacznie szerszy.

Najlepszą podstawą decyzji jest analiza ryzyka. Cena systemu powinna być porównana z wartością chronionego procesu i możliwym kosztem przestoju.

Jakie parametry monitorować w pierwszej kolejności?

Dla większości instalacji dobrym punktem wyjścia są temperatura, obciążenie i stan układu chłodzenia.

Temperatura pokazuje warunki cieplne pracy transformatora. Obciążenie wyjaśnia, z czego te warunki wynikają. Stan wentylatorów, pomp i innych elementów chłodzenia pozwala ocenić, czy urządzenie prawidłowo odprowadza ciepło.

Przy transformatorach olejowych warto rozważyć również monitoring poziomu oleju i wilgoci. Przy jednostkach o dużej mocy lub wysokiej krytyczności uzasadnione może być zastosowanie online DGA, pomiaru wyładowań niezupełnych i analizy drgań.

Dobór powinien wynikać z konstrukcji urządzenia, sposobu eksploatacji i konsekwencji potencjalnej awarii. Każda dodatkowa funkcja ma sens wtedy, gdy dane będą wykorzystywane w procesie utrzymania.

Co warto zapamiętać?

Monitoring transformatora online daje możliwość obserwowania urządzenia podczas rzeczywistej pracy. Pokazuje temperaturę, obciążenie, wilgoć i inne parametry w czasie, dzięki czemu można rozpoznawać trendy oraz reagować na zmiany odpowiednio wcześnie.

Przy pojedynczym transformatorze system pomaga uporządkować diagnostykę i ograniczyć ryzyko przeoczenia problemu. Przy całej flocie staje się narzędziem zarządzania majątkiem energetycznym. Ułatwia porównywanie jednostek, ustalanie priorytetów, planowanie przeglądów i podejmowanie decyzji dotyczących dalszej eksploatacji.

Transformator może pracować prawidłowo przez wiele lat, lecz jego stan zmienia się razem z temperaturą, obciążeniem, wilgocią i warunkami otoczenia. Im więcej wiemy o tych zmianach, tym łatwiej zaplanować serwis, ograniczyć przestoje i wykorzystać urządzenie w sposób bezpieczny.

Energeks dostarcza transformatory olejowe i żywiczne, dobierane do rzeczywistego obciążenia, warunków pracy oraz znaczenia instalacji. Przy wyborze urządzenia można uwzględnić między innymi wymagania dotyczące chłodzenia, odporności na wilgoć i pył, bezpieczeństwa pożarowego, poziomu hałasu, dostępnej przestrzeni oraz planowanego systemu monitoringu.

Jeśli zależy Ci na zrowiązaniach dostępnych od ręki poznaj ofertę trafo obecnie dostępnych na magazynie Energeks

Dołącz też do nas na LiniedIN, gdzie budujemy społsczność pasjonatów i profesjonalistów elektroinżynierii, dzięki i do zobaczenia!

Źródła:

1. CIGRE – Online moisture monitoring of transformers for ageing assessment

2. IEC – The Establishment and Design of Standard for Condition Monitoring in Power Systems

3. Hitachi Energy – TXpert Ready CoreSense M10 online DGA analyzer
