Stacje transformatorowe są kręgosłupem dystrybucji energii elektrycznej, zapewniając płynny przepływ prądu z sieci do domów, firm i przemysłu. Niezależnie od tego, czy są zintegrowane z tkanką tętniących życiem miast, czy górują nad odległymi, wiejskimi krajobrazami, stacje te są nieodzowne dla współczesnego życia. Jednak jak każda infrastruktura, starzeją się, wymagając terminowych modernizacji, aby zachować wydajność i niezawodność.

Ten blog prezentuje zasadniczą rolę stacji transformatorowych, ich główne funkcje oraz sposoby rozpoznawania momentu, w którym należy je zmodernizować.Przyjrzymy się również różnicom między stacjami transformatorowymi a podstacjami, wyjaśniając te często nakładające się pojęcia oraz ich kluczowe role.

Niezależnie od tego, czy jesteś pasjonatem techniki, czy przedsiębiorcą z branży, rozważającym potencjalne modernizacje, ten przewodnik dostarcza profesjonalnych informacji, które pomogą poruszać się po zmieniającym się krajobrazie dystrybucji energii.

Czym są stacje transformatorowe i podstacje? Czym się różnią?

Choć terminy „stacja transformatorowa” i „podstacja” są czasami używane zamiennie, pełnią one odrębne funkcje w sieci dystrybucji energii.

• Stacje transformatorowe: Te obiekty koncentrują się głównie na transformacji poziomów napięcia, aby zapewnić bezpieczne i wydajne dostarczanie energii elektrycznej. Zazwyczaj są mniejsze i zlokalizowane lokalnie, obsługując strefy mieszkalne, komercyjne lub przemysłowe.

• Podstacje: Mają szerszy zakres działania — nie tylko transformują napięcie, ale także regulują, rozdzielają i chronią przepływ energii elektrycznej w sieci. Często pełnią rolę krytycznych węzłów w dużych sieciach energetycznych.

Oba typy obiektów odgrywają ważną rolę w zapewnieniu nieprzerwanego dostępu do energii, ale zrozumienie ich niuansów może pomóc w podejmowaniu świadomych decyzji dotyczących modernizacji.

Na potrzeby tego artykułu pozostaniemy przy nomenklaturze „stacja transformatorowa”.

Stacje transformatorowe w przestrzeni

Rola stacji transformatorowych różni się w zależności od ich lokalizacji i przeznaczenia:

• Obszary miejskie: Zazwyczaj znajdują się w kompaktowych budynkach lub kioskach, wkomponowanych w krajobraz miejski.

• Obszary wiejskie: Często montowane na słupach, oferują uproszczone, lecz skuteczne rozwiązania dla mniej gęsto zaludnionych regionów.

Te obiekty regulują napięcie, stabilizują dostawy energii w warunkach zmiennego zapotrzebowania oraz integrują odnawialne źródła energii, takie jak energia wiatrowa i słoneczna, z siecią.

Avacon Trafokunst, Foto: Stadt Sarstedt

Zastosowania w różnych sektorach

Stacje transformatorowe są znaczące w wielu sektorach:

• Obszary mieszkalne: Zasilają domy i kompleksy mieszkalne.

• Obiekty komercyjne: Wspierają biura, centra handlowe i rozwój urbanistyczny.

• Strefy przemysłowe: Dostarczają energię dla maszyn i linii produkcyjnych w fabrykach.

Rodzaje stacji transformatorowych

Stacje transformatorowe występują w różnych formach, dostosowanych do specyficznych potrzeb, środowisk i technologii:

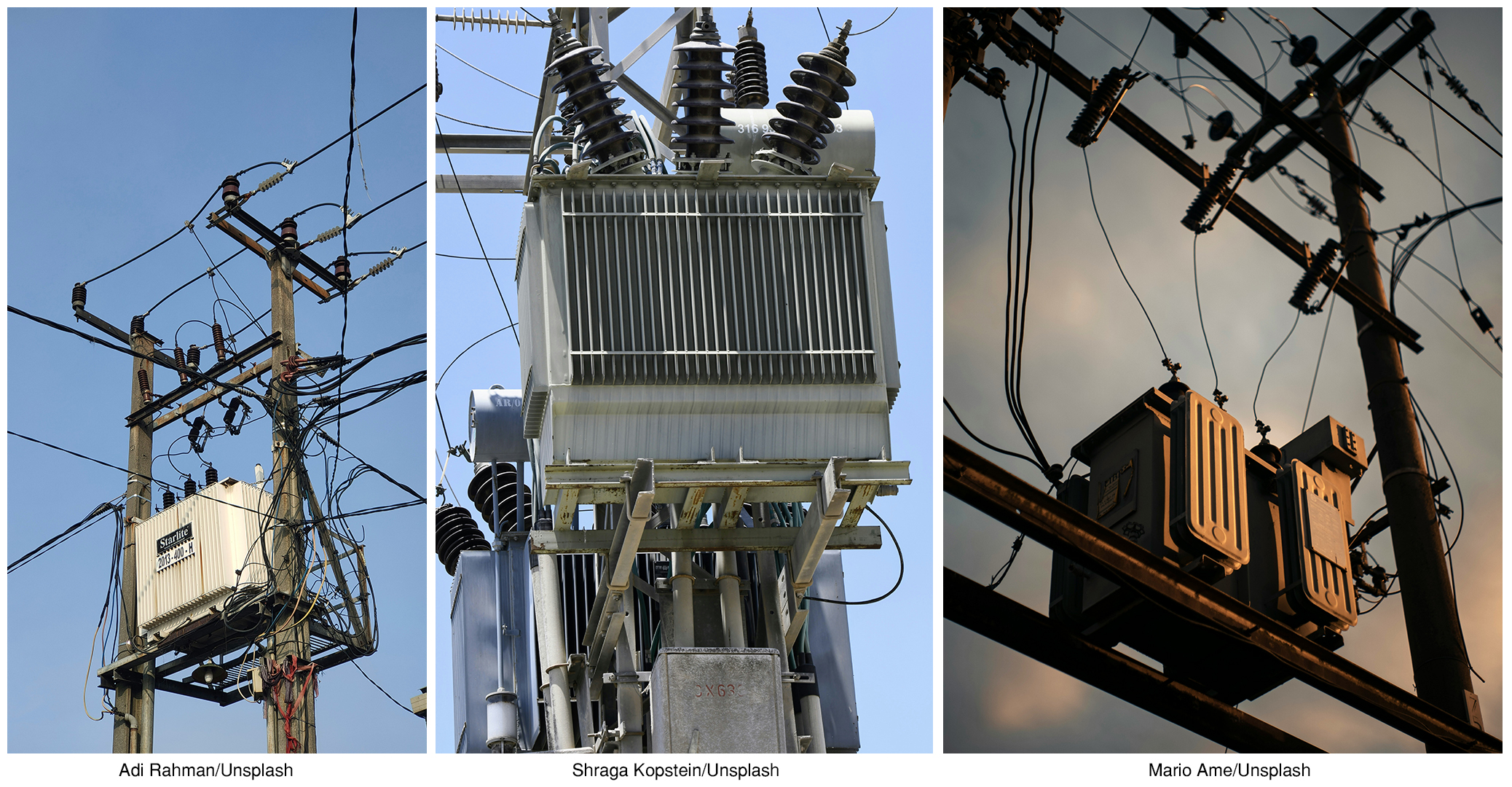

Stacje słupowe

Montowane na betonowych słupach, są charakterystycznym elementem krajobrazu wiejskiego i podmiejskiego. Ich prostota, niskie koszty oraz szybka instalacja czynią je idealnymi dla obszarów o mniejszej gęstości zaludnienia.

Zazwyczaj obsługują moce do 400 kVA, co sprawia, że są praktycznym rozwiązaniem dla słabo zaludnionych regionów.

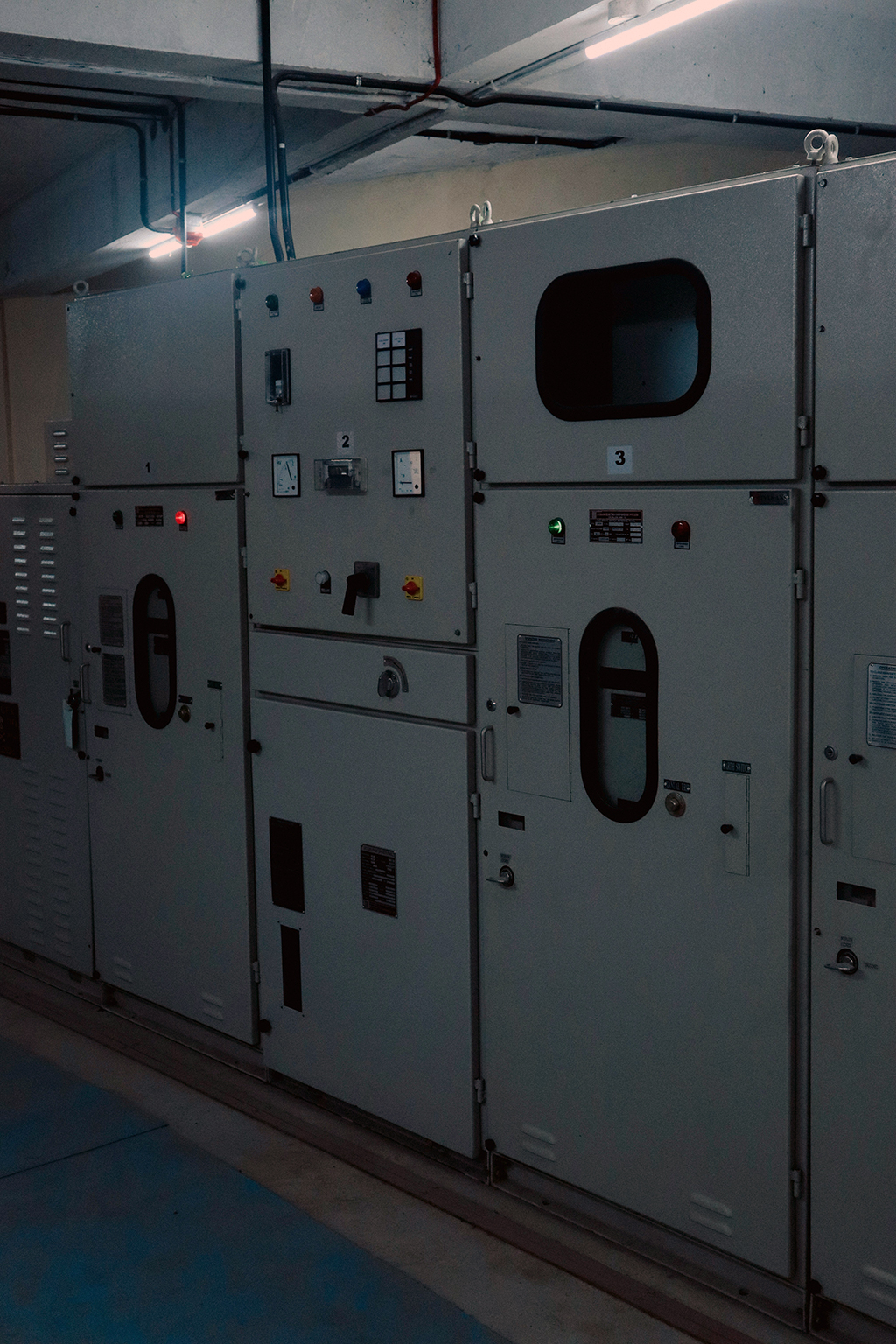

Stacje wewnętrzne

Kompaktowe i wydajne, stacje te są zintegrowane z budynkami mieszkalnymi, biurowcami lub zakładami przemysłowymi. Ich ognioodporne konstrukcje i solidna izolacja sprawiają, że są odpowiednie dla środowisk miejskich, gdzie przestrzeń jest ograniczona.

Foto: Muhammed Shazin/Unsplash

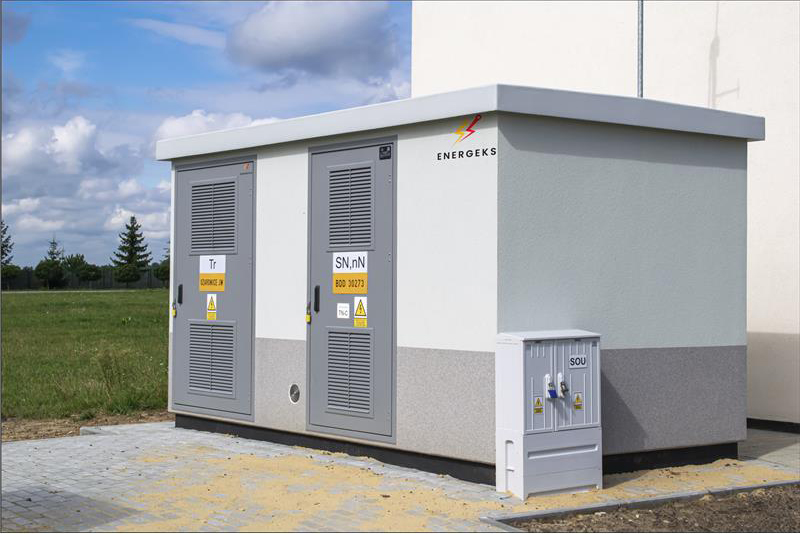

Stacje kontenerowe

Wszechstronne i samodzielne, wyposażone w kluczowe elementy, takie jak transformatory, rozdzielnice średniego napięcia (SN) i niskiego napięcia (NN) oraz systemy pomocnicze. Ich elastyczność sprawia, że są idealne do zastosowań takich jak:

• Integracja energii odnawialnej: Łączą farmy wiatrowe i słoneczne z siecią.

• Reklama i energetyka: Łączą funkcjonalność elektryczną z elementami reklamowymi.

• Energooszczędność: Stacje kontenerowe mogą być umieszczone pod ziemią, co redukuje wpływ na środowisko oraz pozwala na efektywną integrację z otoczeniem. Krótszy promień dostarczania energii niskiego napięcia oraz mniejsza liczba kabli NN przekładają się na niższe straty energii i redukcję kosztów.

• Estetyka w urbanistyce: Stacje te mogą być projektowane z dodatkowymi funkcjami, np. oświetleniem, dzięki czemu harmonijnie wpasowują się w otoczenie.

Przykłady stacji kontenerowych to również wersje prefabrykowane, które zajmują mniej niż 6 m² powierzchni, co czyni je idealnymi do zastosowania w przestrzeni miejskiej, np. w obszarach handlowych z dużą liczbą budynków.

Foto: Energeks

Stacje mobilne

Stacje te, montowane na kołach lub podstawach ślizgowych, są zaprojektowane z myślą o elastyczności i umożliwiają łatwy transport w różne miejsca.
Oferują niezastąpione wsparcie w przypadkach takich jak:

• Awaryjne dostawy energii.

• Tymczasowe instalacje na placach budowy lub wydarzeniach.

Dzięki nowoczesnym technologiom stacje mobilne umożliwiają szybkie wdrożenie w sytuacjach kryzysowych, takich jak klęski żywiołowe, co minimalizuje przerwy w dostawach energii.

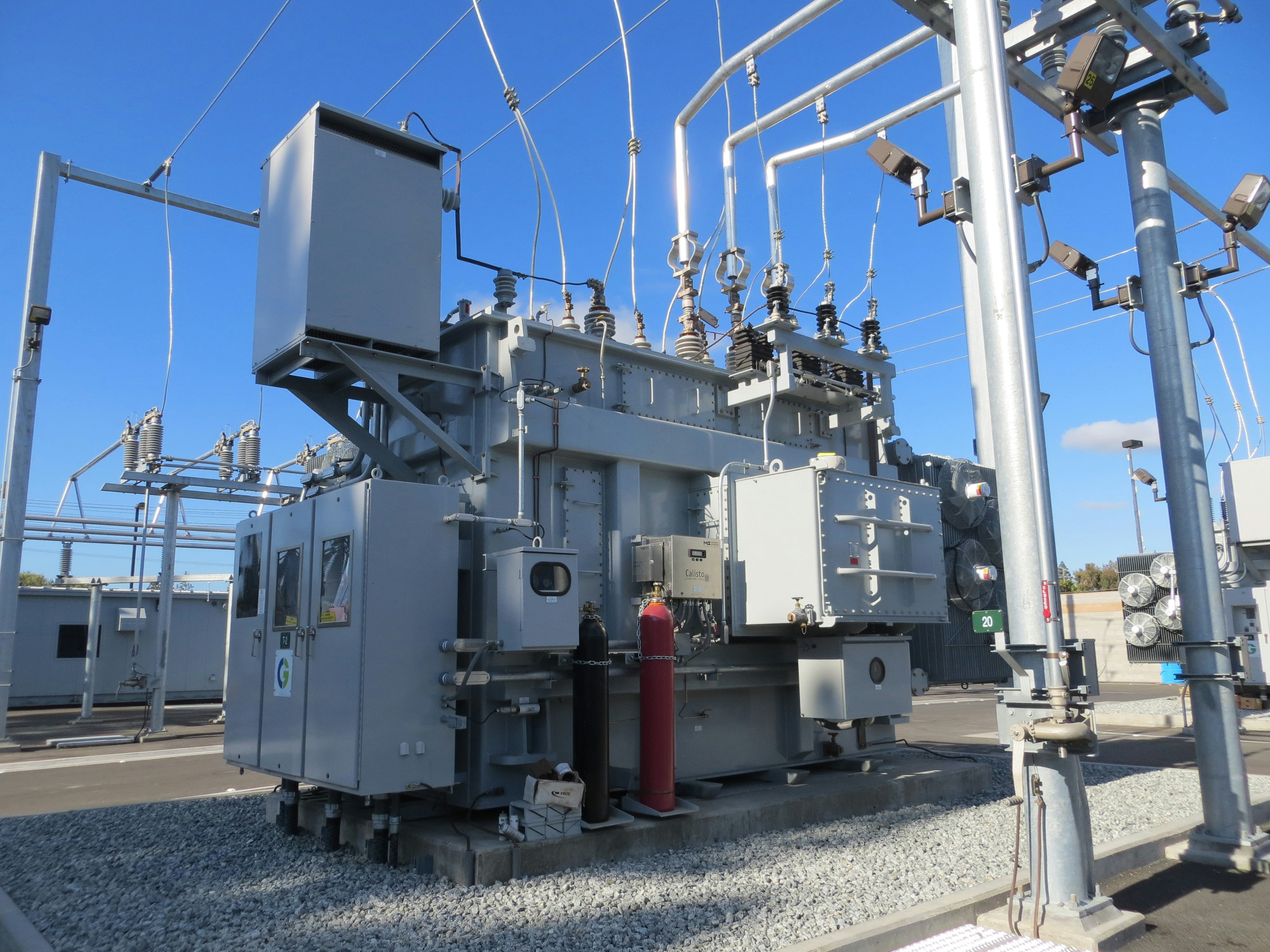

Zasadnicze elementy stacji transformatorowej

Stacja transformatorowa, to krytyczny węzeł, w którym energia elektryczna jest przekształcana i optymalizowana, aby zapewnić bezpieczne, niezawodne dostarczanie energii do użytkowników końcowych. Jej komponenty współpracują, aby regulować napięcie i zarządzać płynnym przepływem energii w sieci.

Główne elementy:

Transformator
Serce stacji, które zmienia napięcie w zależności od potrzeb. Dla użytkowników końcowych zazwyczaj obniża wysokie napięcie (10–30 kV) do niskiego napięcia (230/400 V), aby było bezpieczne dla domów, firm i przemysłu. Nowoczesne transformatory są zaprojektowane tak, aby minimalizować straty energii i zwiększać efektywność.

Rozdzielnica średniego napięcia (SN)
Komponent ten kontroluje i chroni przepływ energii na poziomie średniego napięcia. Wyposażona w wyłączniki oraz przekaźniki zabezpieczające, zapewnia bezpieczną pracę poprzez izolowanie usterek, zapobieganie przeciążeniom i zarządzanie rozkładem obciążeń. Coraz częściej stosuje się rozdzielnice gazowe (GIS) ze względu na ich kompaktowe wymiary i wysoką niezawodność.

Rozdzielnica niskiego napięcia (NN)
Odpowiada za dystrybucję energii na poziomie niskiego napięcia, chroniąc przed awariami i zapewniając bezpieczne dostarczanie energii do urządzeń końcowych. Obejmuje takie elementy jak bezpieczniki, wyłączniki i panele sterujące, które chronią sprzęt i personel przed zagrożeniami elektrycznymi.

Urządzenia pomocnicze
Systemy pomocnicze zapewniają płynne działanie stacji. Należą do nich:

• Systemy chłodzenia: Utrzymują optymalną temperaturę pracy transformatorów i innych komponentów.

• Systemy sterowania i monitoringu: Zaawansowane cyfrowe rozwiązania umożliwiają monitorowanie w czasie rzeczywistym, wykrywanie usterek i zdalne sterowanie, co skraca przestoje i zwiększa efektywność.

• Urządzenia pomiarowe: Zapewniają precyzyjne dane o zużyciu i przepływie energii, wspomagając optymalizację systemu i dokładność rozliczeń.

Foto: CR Technology Systems

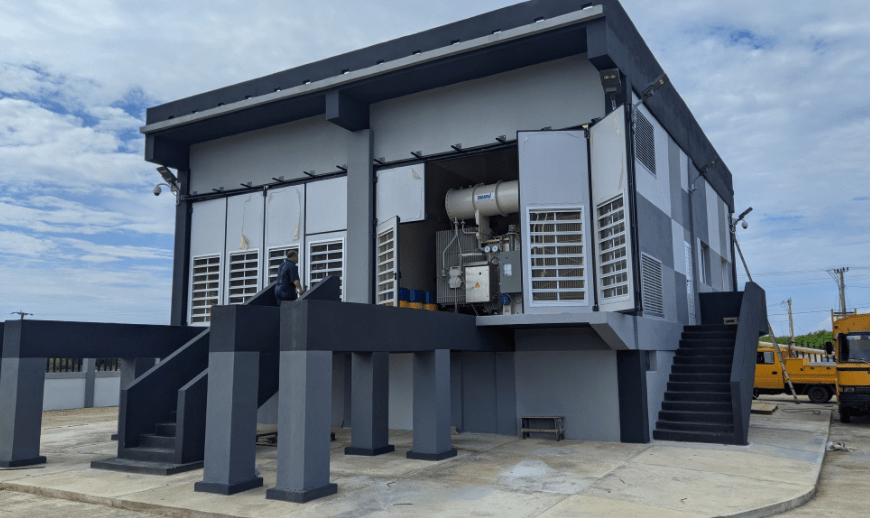

W regionie Matanzas na Kubie zbudowano podstację elektryczną, aby zaspokoić rosnące zapotrzebowanie na energię elektryczną w sezonie turystycznym, łącząc zaawansowaną wydajność technologiczną z projektem, który harmonijnie wtapia się w otaczający krajobraz.

Znaczenie transformacji w dystrybucji energii

Proces transformacji to fundament efektywnej dystrybucji energii, umożliwiający płynne dostarczanie energii elektrycznej od dużych elektrowni do urządzeń i systemów, na których polegamy każdego dnia. Dzięki niemu energia generowana w elektrowniach, przesyłana przy bardzo wysokim napięciu w celu zminimalizowania strat, jest przekształcana na poziomy odpowiednie do bezpiecznego i efektywnego wykorzystania przez użytkowników końcowych.

Dlaczego transformacja ma kluczowe znaczenie?

• Bezpieczna praca urządzeń elektrycznych: Regulacja napięcia zapewnia, że energia dostarczana do domów, firm i obiektów przemysłowych jest na poziomie, który urządzenia mogą bezpiecznie obsługiwać. Bez tego etapu sprzęt i systemy mogłyby ulec uszkodzeniu z powodu niestabilnego lub nadmiernego napięcia.

• Efektywna dystrybucja energii: Przesyłanie energii przy wysokim napięciu minimalizuje straty na duże odległości, ale precyzyjna transformacja na stacji zapewnia minimalne straty podczas końcowej dystrybucji do użytkowników.

• Niezawodne dostawy energii w zmiennych warunkach: Stacje transformatorowe stabilizują przepływ energii, dostosowując się do zmiennego zapotrzebowania w sieciach miejskich, wiejskich i przemysłowych, jednocześnie zapewniając ciągłość dostaw.

Strategiczna rola stacji transformatorowych

Stacje transformatorowe to nie tylko bierni pośrednicy w sieci – są to dynamiczne systemy umożliwiające nowoczesne rozwiązania energetyczne. Poprzez łączenie linii wysokiego napięcia z energią gotową do wykorzystania przez użytkowników końcowych:

• Integrują odnawialne źródła energii: Zapewniają efektywne dostarczanie czystej energii do użytkowników końcowych.

• Wspierają technologie inteligentnych sieci: Umożliwiają zaawansowane systemy monitorowania i sterowania.

• Zaspokajają rosnące zapotrzebowanie energetyczne: Dzięki elastycznym i skalowalnym projektom wspierają rozwój urbanizacji i postęp technologiczny.

Podkreśla to znaczenie utrzymania, modernizacji i unowocześniania stacji transformatorowych, aby sprostały współczesnym i przyszłym wyzwaniom energetycznym.

5 najważniejszych powodów, dla których warto modernizować stacje transformatorowe

Dlaczego modernizacja stacji transformatorowych jest tak istotna?

Starzejąca się infrastruktura w obszarze dystrybucji energii generuje liczne wyzwania, od nieefektywności podnoszącej koszty operacyjne po przerwy w dostawach energii zakłócające kluczowe usługi. Modernizacja stacji transformatorowych to nie tylko konieczność — to strategiczna inwestycja w odporność, zrównoważony rozwój i gotowość na przyszłość.

Oto, jak modernizacja rozwiązuje te wyzwania i otwiera drzwi do nowych możliwości:

1. Zwiększona Efektywność

Przestarzałe stacje transformatorowe często cierpią z powodu strat energii wynikających z nieefektywnych komponentów i ograniczeń projektowych. Modernizacja wprowadza zaawansowane materiały, zoptymalizowane projekty oraz energooszczędne elementy, co prowadzi do:

• Obniżenia kosztów operacyjnych: Niższe straty energii przekładają się na znaczące oszczędności dla operatorów i użytkowników.

• Wyższej zdolności obsługi obciążeń: Ulepszona infrastruktura lepiej radzi sobie z rosnącym zapotrzebowaniem wynikającym z urbanizacji i industrializacji.

• Inteligentnych operacji: Systemy monitoringu i automatycznego sterowania optymalizują przepływ energii w czasie rzeczywistym.

2. Integracja Źródeł Odnawialnych

Globalna transformacja energetyczna wymaga infrastruktury dostosowanej do odnawialnych źródeł energii. Nowoczesne stacje transformatorowe są zaprojektowane, aby:

• Obsługiwać zmienne źródła: Bezproblemowo integrować energię z farm wiatrowych, paneli słonecznych i innych niestabilnych źródeł odnawialnych.

• Stabilizować sieć: Dzięki systemom magazynowania energii i kompensacji mocy biernej zapewniają stabilność w warunkach fluktuacji.

• Umożliwiać zdecentralizowane sieci: Wspierają lokalne źródła energii i mikro-sieci, promując efektywną lokalną produkcję i konsumpcję energii.

3. Poprawiona Niezawodność

Coraz bardziej złożone potrzeby energetyczne wymagają infrastruktury minimalizującej ryzyko i zwiększającej odporność operacyjną. Zmodernizowane stacje transformatorowe oferują:

• Zmniejszone przestoje: Zaawansowane systemy diagnostyki i predykcyjnego utrzymania pozwalają wykrywać i zapobiegać awariom przed ich wystąpieniem.

• Większą odporność: Nowoczesne materiały i projekty są bardziej odporne na ekstremalne warunki pogodowe, co zapewnia nieprzerwane dostawy energii.

• Zabezpieczenia przed cyberzagrożeniami: W erze połączonych sieci cyfrowych zintegrowane systemy chronią przed atakami cybernetycznymi.

4. Zgodność z Wymogami Ekologicznymi i Regulacyjnymi

Modernizacja pomaga sprostać surowym normom środowiskowym i regulacyjnym poprzez:

• Redukcję śladu węglowego: Energooszczędne projekty i kompatybilność z odnawialnymi źródłami energii zmniejszają emisję gazów cieplarnianych.

• Minimalizację hałasu i wpływu wizualnego: Kompaktowe i izolowane projekty ograniczają zakłócenia w obszarach mieszkalnych i miejskich.

• Podniesienie standardów bezpieczeństwa: Zaawansowane materiały izolacyjne i ognioodporne zapewniają bezpieczniejsze działanie dla personelu i społeczności.

5. Przygotowanie na Przyszłość

Nowoczesne stacje transformatorowe są projektowane z myślą o skalowalności i elastyczności, umożliwiając:

• Wsparcie dla inteligentnych sieci: Integracja z urządzeniami IoT i cyfrowymi platformami umożliwia udostępnianie danych w czasie rzeczywistym oraz analitykę.

• Rozszerzenie możliwości: Modułowe projekty pozwalają na przyszłe modernizacje bez konieczności gruntownej przebudowy.

• Poprawę jakości usług: Większa niezawodność i efektywność sieci przekładają się na lepsze doświadczenia użytkowników końcowych.

Inwestując w modernizację, operatorzy nie tylko minimalizują ryzyko związane ze starzejącą się infrastrukturą, ale także pozycjonują się jako liderzy w szybko zmieniającym się krajobrazie energetycznym. Nowoczesna stacja transformatorowa to więcej niż ulepszenie — to fundament inteligentniejszej, bardziej ekologicznej i odpornej sieci energetycznej.

Łączenie przeszłości z przyszłością

Stacje transformatorowe to coś więcej niż techniczne instalacje – to krwiobieg naszej sieci energetycznej. W obliczu rosnącego zapotrzebowania na czystszą energię, większej integracji technologii i zaawansowanych rozwiązań, modernizacja tych stacji staje się nieodzowna.

Inwestując w modernizację, operatorzy nie tylko poprawiają niezawodność, ale także przyczyniają się do bardziej zrównoważonej i odpornej przyszłości energetycznej.

Niezależnie od tego, czy jesteś profesjonalistą z branży, właścicielem firmy, czy osobą ciekawą, co kryje się za „przełącznikiem”, zrozumienie roli stacji transformatorowych pozwala podejmować świadome decyzje dotyczące przyszłości energii.

Skontaktuj się z nami, aby uzyskać fachowe porady i rozwiązania dostosowane do Twoich potrzeb!

Źródła:

International Electrotechnical Commission (IEC)
