Projekt gotowy.

Dokumentacja zatwierdzona.

Fundament wylany. Kontener prawie czeka już na transport.

Transformator? Standardowy. 1250 kVA. Co może pójść nie tak?

W dniu dostawy okazuje się, że transformator nie mieści się w komorze.

Albo mieści się - na rysunku - lecz po zamontowaniu przepustów, kabli, osłon i radiatorów nie da się zamknąć drzwi.

Ewentualnie zamknąć się da, ale nie ma jak go później wyjąć bez rozbierania połowy stacji.

I wtedy zaczyna się branżowa rzeźba.

Zmiana konstrukcji kontenera. Przesunięcie rozdzielnicy. Nowe połączenia szynowe. Kolejny transport. Telefon do inwestora. Telefon do producenta. Telefon do człowieka, który „przecież wysłał kartę katalogową”.

Koszty rosną, harmonogram zaczyna przypominać opowieść fantasy, a transformator — urządzenie, które miało po prostu stać i buczeć — nagle zostaje głównym bohaterem inwestycji.

A wystarczyło wcześniej zadać kilka właściwych pytań.

Każdy, kto choć raz projektował prefabrykowaną stację transformatorową PSS, zna tę zasadę: transformator dobiera się nie tylko do mocy instalacji. Dobiera się go do całej stacji, jej konstrukcji, wentylacji, zabezpieczeń, warunków sieciowych i przyszłego sposobu pracy.

W Energeks pracujemy z transformatorami SN/nN przeznaczonymi między innymi do stacji kontenerowych, instalacji przemysłowych, farm fotowoltaicznych oraz magazynów energii.

Wiemy więc, że dwa transformatoryo tej samej mocy kVA mogą mieć podobną tabliczkę znamionową, ale zupełnie inne gabaryty, straty, układ wyprowadzeń, masę, poziom hałasu i wymagania eksploatacyjne.

Ten poradnik powinni przeczytać projektanci stacji PSS, generalni wykonawcy, integratorzy instalacji PV i BESS, inżynierowie elektrycy oraz inwestorzy przemysłowi.

Po lekturze będziesz wiedzieć:

• jak prawidłowo dobrać moc transformatora,

• kiedy wybrać transformator olejowy, a kiedy suchy,

• które wymiary sprawdzić przed zatwierdzeniem kontenera,

• jak policzyć wpływ strat na wentylację komory,

• dlaczego napięcie zwarcia wpływa na całą rozdzielnicę nN,

• co uzgodnić z producentem transformatora i producentem stacji,

• oraz jak uniknąć błędów, które najczęściej wychodzą dopiero podczas montażu.

Czas czytania: około 10~ minut.

Transformator do stacji kontenerowej nie jest zwykłym transformatorem „z półki”

Technicznie transformator stojący w stacji kontenerowej może być konstrukcją bardzo zbliżoną do standardowego transformatora dystrybucyjnego.

Projektowo sytuacja wygląda jednak zupełnie inaczej.

Transformator pracujący swobodnie na zewnątrz ma wokół siebie powietrze, miejsce na serwis i stosunkowo dobre warunki oddawania ciepła. W stacji kontenerowej zostaje zamknięty w metalowej lub betonowej komorze, często pomiędzy rozdzielnicą SN a rozdzielnicą nN.

Jego najbliżsi sąsiedzi również produkują ciepło, a latem obudowa stacji potrafi być dodatkowo nagrzewana przez słońce.

Transformator nie wie, że projekt wygląda bardzo elegancko w programie CAD. On reaguje na temperaturę, prądy, pole magnetyczne i rzeczywistą ilość powietrza przepływającego między radiatorami.

Prefabrykowane stacje transformatorowe o napięciu powyżej 1 kV i do 52 kV obejmuje IEC 62271-202:2022.

Norma określa między innymi warunki pracy, parametry znamionowe, wymagania konstrukcyjne oraz metody badań kompletnych stacji.

W najnowszym wydaniu uwzględniono również ocenę wpływu promieniowania słonecznego na temperaturę wewnątrz obudowy oraz doprecyzowano badania nagrzewania.

To ważne rozróżnienie:

zgodność samego transformatora z serią IEC/EN 60076 nie oznacza automatycznie, że cała stacja z tym transformatorem będzie pracowała prawidłowo.

Transformator i obudowa muszą zostać potraktowane jak jeden układ cieplny, elektryczny i mechaniczny.

Papier przyjmie wszystko. Kontener ma trochę mniejsze poczucie humoru.

Dobór mocy transformatora: tabliczka znamionowa to dopiero początek

Najczęstszy sposób doboru wygląda tak:

Moc odbiorów wynosi około 900 kW, więc weźmy transformator 1000 kVA.

Czasami będzie to poprawna decyzja.

Czasami będzie to pięknie zapakowany problem.

Moc transformatora określa się w kilowoltoamperach, czyli kVA lub MVA.

Odbiorniki bardzo często opisuje się natomiast mocą czynną w kilowatach.

Aby przejść od jednej wartości do drugiej, trzeba uwzględnić współczynnik mocy:

S = P / cosφ

Dla obciążenia 900 kW i cosφ = 0,9 otrzymujemy:

S = 900 / 0,9 = 1000 kVA

Teoretycznie transformator 1000 kVA pasuje idealnie.

Problem w tym, że idealnie dobrany transformator jest czasem idealny wyłącznie w arkuszu kalkulacyjnym.

Nie pytaj tylko: „ile kilowatów?”

Przed wyborem mocy trzeba ustalić:

• maksymalną moc jednoczesną,

• profil obciążenia w ciągu doby i roku,

• współczynnik mocy,

• udział silników i ich prądy rozruchowe,

• występowanie harmonicznych,

• możliwość rozbudowy zakładu,

• temperaturę otoczenia,

• kierunek przepływu energii,

• spodziewane przeciążenia,

• sposób kompensacji mocy biernej.

Zakład może mieć łączną moc zainstalowaną 1400 kW, ale nigdy nie pobierać więcej niż 750 kW. Może też mieć odbiory o mocy 800 kW, które przez kilka minut podczas rozruchu zachowują się tak, jakby próbowały uruchomić małą hutę.

Dlatego liczy się nie tylko suma mocy, lecz także współczynnik jednoczesności i charakter obciążenia.

A może od razu przewymiarować?

Dodanie rozsądnego zapasu jest zwykle dobrą praktyką.

Kupowanie transformatora dwa razy większego „na wszelki wypadek” już niekoniecznie.

Przewymiarowany transformator:

• kosztuje więcej,

• jest większy i cięższy,

• może wymagać większej stacji,

• generuje straty jałowe przez cały czas pozostawania pod napięciem,

• może zwiększyć dostępny prąd zwarciowy po stronie nN,

• może pracować przez większość czasu daleko od optymalnego punktu obciążenia.

Straty jałowe występują zawsze, gdy transformator jest zasilany, nawet jeśli odbiorniki niemal niczego nie pobierają. Straty obciążeniowe rosną natomiast w przybliżeniu z kwadratem prądu.

Czyli transformator kupiony „z dużą górką” może przez 20 lat spokojnie ogrzewać powietrze i bilans inwestora.

Aktualne wymagania ekoprojektu dla transformatorów wprowadzanych na rynek UE wynikają z rozporządzenia 548/2014, zmienionego przez rozporządzenie 2019/1783.

Wymagania Tier 2 obowiązują od lipca 2021 roku i ograniczają dopuszczalne straty lub wymagają określonego poziomu efektywności.

Przykład: transformator 1250 kVA

Prąd znamionowy po stronie 400 V wynosi:

I = 1 250 000 / (√3 × 400) ≈ 1804 A

Ten jeden wynik wpływa na:

• przekrój i liczbę kabli nN,

• konstrukcję szynoprzewodu,

• prąd znamionowy rozdzielnicy,

• aparaturę zabezpieczającą,

• sposób przyłączenia transformatora,

• temperaturę połączeń,

• przestrzeń potrzebną na wyprowadzenia.

Jeżeli napięcie strony nN wynosi 800 V, prąd spada do około 902 A.

Moc transformatora pozostaje ta sama, ale geometria połączeń i wymagania dla rozdzielnicy zmieniają się radykalnie.

Dlatego informacja „1250 kVA” bez podania napięć jest mniej więcej tak kompletna jak zamówienie samochodu z opisem „duży, najlepiej czerwony”.

Obciążenie przemysłowe, fotowoltaika i BESS — ta sama moc, inna robota

Standardowy transformator dystrybucyjny w zakładzie przemysłowym najczęściej zasila odbiory.

Transformator na farmie fotowoltaicznej pracuje głównie przy przepływie energii od falowników do sieci. W magazynie energii kierunek przepływu regularnie się zmienia: ładowanie, rozładowanie, regulacja mocy biernej, praca częściowa i szybkie cykle obciążenia.

To nie jest kosmetyczna różnica.

Przy instalacjach PV i BESS należy podać producentowi transformatora co najmniej:

• moc i liczbę falowników lub PCS,

• napięcie po stronie falowników,

• maksymalną moc czynną,

• zakres mocy biernej,

• wymagany cosφ,

• profil ładowania i rozładowania,

• spodziewaną zawartość harmonicznych,

• możliwość długotrwałej pracy przy pełnej mocy,

• częstotliwość zmian obciążenia,

• napięcie sieci po stronie SN,

• wymagania operatora systemu dystrybucyjnego.

Seria IEC 60076 obejmuje nie tylko ogólne parametry transformatora, lecz także zagadnienia związane z harmonicznymi, transportem, prądami stałymi, monitorowaniem stanu oraz funkcjonalnym sposobem specyfikowania urządzenia.

Wniosek jest prosty:

transformatora do BESS albo farmy PV nie należy zamawiać wyłącznie na podstawie mocy falowników.

Falownik nie jest grzejnikiem oporowym. Generuje specyficzne widmo prądów, może pracować z mocą bierną i może powodować dodatkowe straty w uzwojeniach oraz elementach konstrukcyjnych transformatora.

Transformator olejowy czy suchy do stacji kontenerowej?

To jedno z najczęściej zadawanych pytań.

I jak zwykle w energetyce najbardziej profesjonalna odpowiedź brzmi:

to zależy.

Transformator olejowy

Transformator olejowy, najczęściej hermetyczny z chłodzeniem ONAN, jest powszechnym wyborem do kontenerowych stacji transformatorowych.

Jego zalety to:

• dobre właściwości chłodzące,

• kompaktowe wymiary przy danej mocy,

• wysoka odporność na okresowe przeciążenia,

• sprawdzona konstrukcja,

• zwykle korzystna relacja ceny do mocy,

• dobre przystosowanie do pracy w stacjach zewnętrznych.

Wymaga jednak uwzględnienia:

• rodzaju i ilości cieczy izolacyjnej,

• ochrony przed wyciekiem,

• misy lub szczelnej komory retencyjnej,

• ochrony przeciwpożarowej,

• dostępu do zaworów, wskaźników i zabezpieczeń,

• możliwości bezpiecznej wymiany urządzenia.

Transformator olejowy może być bardzo bezpiecznym rozwiązaniem, ale nie działa tu zasada: „wstawmy go, a olej jakoś sobie poradzi”.

Transformator suchy żywiczny

Transformator suchy nie posiada zbiornika z cieczą izolacyjną. Jest często wybierany tam, gdzie znaczenie mają wymagania przeciwpożarowe, ograniczenie ryzyka wycieku albo lokalizacja blisko ludzi i infrastruktury.

IEC 60076-11 obejmuje transformatory suche, a jej zakres uwzględnia między innymi klasy środowiskowe, klimatyczne, pożarowe, wpływ wysokości nad poziomem morza oraz pracę transformatora w obudowie.

Zalety transformatora suchego:

• brak oleju mineralnego,

• brak ryzyka wycieku cieczy izolacyjnej,

• możliwość instalacji blisko odbiorników,

• ograniczone wymagania związane z gospodarką olejową,

• dobre rozwiązanie dla budynków, obiektów użyteczności publicznej i wybranych instalacji przemysłowych.

Ale jest pewien haczyk wielkości radiatora.

Transformator suchy jest silnie zależny od prawidłowego przepływu powietrza. Powietrze musi swobodnie wpływać od dołu, przepływać przez uzwojenia i opuszczać komorę górą. Instrukcje instalacyjne producentów podkreślają konieczność zapewnienia wentylacji oraz utrzymania temperatury powietrza w granicach projektowych transformatora.

W małym, nasłonecznionym kontenerze transformator suchy bez dobrze policzonej wentylacji może szybko przypomnieć, że słowo „suchy” nie oznacza „niewrażliwy na temperaturę”.

Co z estrami?

Ciecze estrowe mogą być rozważane tam, gdzie potrzebne są odmienne właściwości środowiskowe lub przeciwpożarowe niż w przypadku standardowego oleju mineralnego.

Nie należy jednak traktować ich jako prostego zamiennika „jeden do jednego”. Rodzaj cieczy wpływa między innymi na konstrukcję układu izolacyjnego, chłodzenie, uszczelnienia, parametry cieplne i cenę urządzenia.

Wybór powinien być uzgodniony z producentem transformatora już na etapie specyfikacji, a nie dopisany długopisem dzień przed zamówieniem.

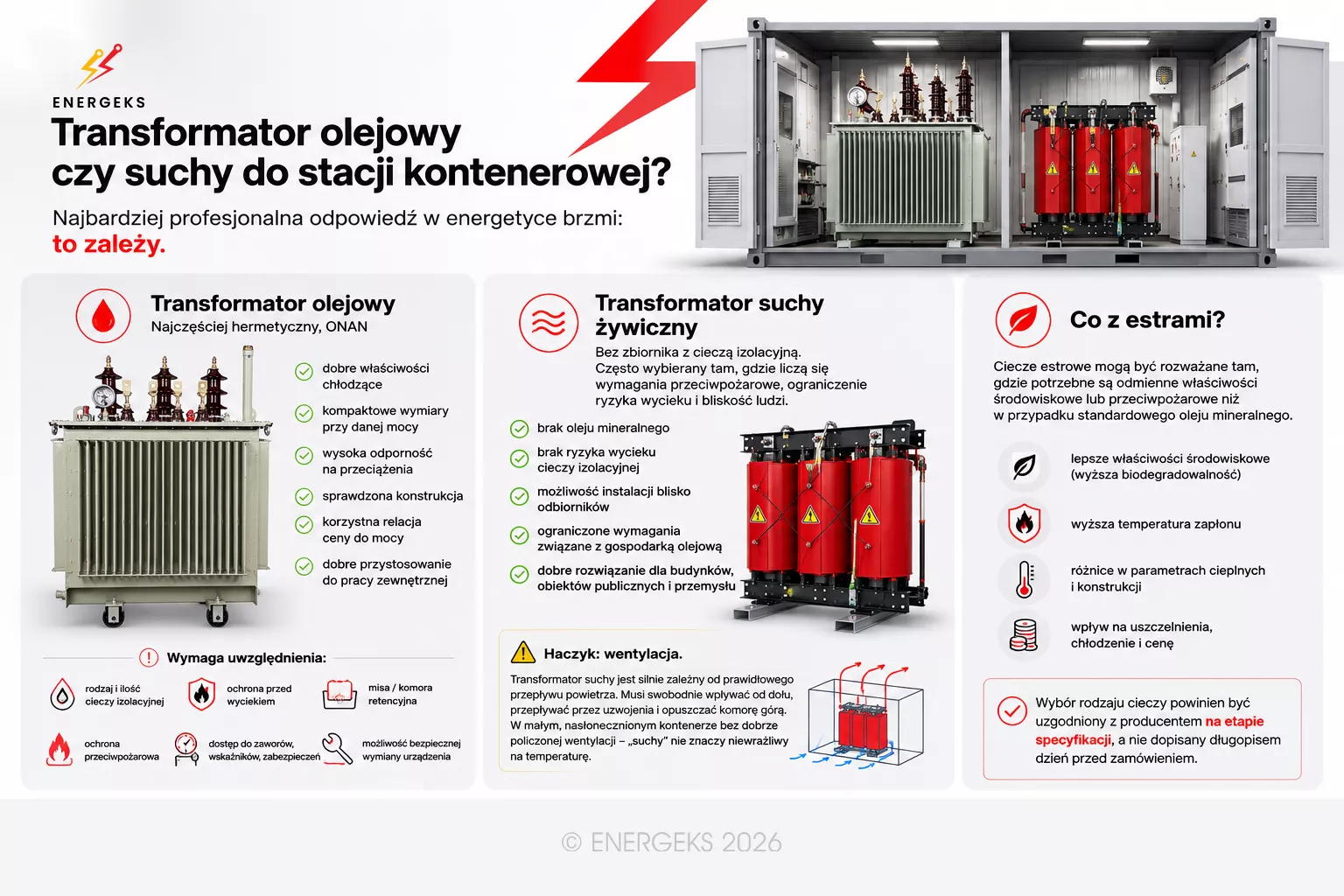

Infografika porównuje transformator olejowy, suchy żywiczny i rozwiązania estrowe do kontenerowej stacji transformatorowej, wskazując różnice w chłodzeniu, bezpieczeństwie, wentylacji, gabarytach i wymaganiach eksploatacyjnych.

CC: ENERGEKS 2026

Gabaryty: moc się zgadza, ale fizyka odmówiła współpracy

Jednym z najdroższych błędów przy projektowaniu prefabrykowanej stacji transformatorowej jest zatwierdzenie jej konstrukcji na podstawie „typowych wymiarów transformatora”.

Problem polega na tym, że typowy transformator 1000 kVA właściwie nie istnieje.

Istnieje za to konkretny transformator konkretnego producenta, z określonym rdzeniem, stratami, układem radiatorów, wyposażeniem, sposobem chłodzenia, napięciem zwarcia, przepustami oraz rozstawem kół albo płóz.

Dwa urządzenia o tej samej mocy, przekładni i grupie połączeń mogą różnić się długością, szerokością lub wysokością o kilkanaście centymetrów.

Czasami o kilkadziesiąt.

Na papierze nadal będzie to transformator 1000 kVA. W kontenerze jeden zmieści się bez problemu, a drugi sprawi, że projektant zacznie przesuwać ściany w modelu 3D z nadzieją, że stal w rzeczywistości również okaże się elastyczna.

Dlatego długość, szerokość i wysokość korpusu to dopiero początek.

Trzeba znać maksymalny obrys urządzenia razem z radiatorami, przepustami, zaciskami i osprzętem. Ważna jest również wysokość potrzebna do zdjęcia osłon, położenie zacisków SN i nN, rozstaw kół, kierunek toczenia, masa całkowita, środek ciężkości oraz lokalizacja punktów podnoszenia.

Dochodzi do tego miejsce na promienie gięcia kabli, odległości izolacyjne i dostęp serwisowy. Transformator może bowiem zmieścić się w komorze jako bryła, ale po podłączeniu kabli nagle okazuje się, że przewód SN musiałby skręcić pod kątem znanym dotąd wyłącznie z jogi zaawansowanej.

Wymagania dotyczące izolacji i zewnętrznych odstępów w powietrzu nie są sugestią estetyczną. IEC 60076-3 opisuje wymagania izolacyjne oraz zalecane odległości pomiędzy częściami czynnymi, a także między częściami czynnymi i ziemią.

Brakujących dziesięciu centymetrów nie można więc odzyskać przez dosunięcie przepustu SN do metalowej ściany tylko dlatego, że w programie projektowym wygląda to schludnie.

Jest jeszcze jedna rzecz, o której łatwo zapomnieć: transformator musi nie tylko stać w stacji.

Trzeba go tam najpierw dostarczyć.

Należy więc prześledzić całą drogę urządzenia, od samochodu aż do pozycji roboczej.

Czy przejdzie przez drzwi?

Czy próg nie jest zbyt wysoki?

Czy podłoga wytrzyma jego masę podczas przetaczania?

Czy zostanie miejsce na rolki, wciągarkę i manewrowanie?

Czy po ustawieniu pozostałych urządzeń dźwig nadal będzie miał dostęp do komory?

A co stanie się za piętnaście albo dwadzieścia lat, gdy transformator trzeba będzie wyjąć?

Stacja powinna być zaprojektowana nie tylko na dzień montażu, lecz także na dzień pierwszej poważnej wymiany.

Czasami oznacza to demontowalną ścianę, czasami zdejmowany dach, a czasami odpowiednio zaplanowaną drogę transportową. Ważne, żeby rozwiązanie powstało w projekcie, a nie podczas awarii.

Transformator, który mieści się w komorze z zapasem dwudziestu milimetrów, nie pasuje idealnie.

On po prostu bardzo kulturalnie ostrzega, że ktoś zaraz będzie miał problem.

Wentylacja komory transformatora: ciepło nie znika od dobrych intencji

Każdy wat strat transformatora ostatecznie zamienia się w ciepło.

Nie znika w dokumentacji, nie rozprasza się w harmonogramie i nie daje się przekonać, że w projekcie nie przewidziano dla niego miejsca.

Jeżeli łączne straty transformatora wynoszą przykładowo 12 kW, wewnątrz stacji otrzymujemy źródło ciepła odpowiadające kilku mocnym grzejnikom elektrycznym pracującym bez przerwy.

Do tego dochodzą straty rozdzielnicy nN, połączeń szynowych i kabli, a latem także promieniowanie słoneczne nagrzewające obudowę stacji.

W rezultacie transformator może mieć jeszcze zapas elektryczny, a termicznie znajdować się już na granicy rozsądku.

Temperatura otoczenia i profil obciążenia wpływają na temperaturę pracy oraz starzenie izolacji.

To znaczy, że urządzenie pracujące przez lata w zbyt gorącej komorze może formalnie nie być przeciążone, ale jego izolacja będzie zużywała się szybciej, niż zakładano.

Dlatego wentylacja nie może być dodatkiem dopisywanym na końcu projektu.

Musi wynikać z rzeczywistych strat transformatora i warunków pracy stacji.

Przy wentylacji naturalnej zasada jest prosta: chłodne powietrze powinno wpływać nisko, ogrzewać się podczas przepływu przez komorę i opuszczać ją możliwie wysoko.

Prosta zasada nie oznacza jednak prostego projektu.

Powietrze, podobnie jak człowiek po ośmiu godzinach na budowie, wybiera najłatwiejszą drogę. Jeżeli kratki zostaną rozmieszczone źle, może przepływać od wlotu prosto do wylotu, omijając transformator. Na rysunku wszystko wygląda wtedy poprawnie, powietrze rzeczywiście krąży, tylko niekoniecznie tam, gdzie jest potrzebne.

Trzeba też patrzeć na powierzchnię czynną otworów, a nie wyłącznie na ich zewnętrzne wymiary. Kratka o powierzchni jednego metra kwadratowego nie zapewnia automatycznie jednego metra kwadratowego swobodnego przepływu.

Lamele, siatki przeciw owadom, filtry i tłumiki akustyczne potrafią zmniejszyć rzeczywisty przekrój tak skutecznie, że pokaźny otwór zaczyna działać jak energetyczny odpowiednik oddychania przez słomkę.

Znaczenie mają opory przepływu, różnica wysokości między wlotem i wylotem, ochrona przed wodą, wiatr oraz przewidywana różnica temperatur.

Im więcej elementów ograniczających przepływ, tym większy otwór może być potrzebny.

Jeżeli wentylacja naturalna nie wystarcza, trzeba zastosować wentylację wymuszoną. Wtedy sam wybór wentylatora również nie kończy sprawy.

Trzeba określić wymaganą wydajność, temperaturę załączenia, sposób sterowania i zachowanie układu po zaniku napięcia. Należy też zdecydować, co stanie się po awarii wentylatora.

Czy pojawi się alarm?

Czy drugi wentylator przejmie jego pracę?

Czy temperatura transformatora jest przesyłana do automatyki stacji albo systemu nadrzędnego?

Wentylator nie powinien być jedyną rzeczą dzielącą transformator od przegrzania, jeżeli nikt nie wie, czy nadal się obraca.

Dobrze zaprojektowana wentylacja nie jest efektowna.

Nie robi hałasu wokół siebie, nie wymaga telefonów i zwykle nikt o niej nie myśli.

Czyli działa dokładnie tak, jak powinna.

Napięcie zwarcia uk%: mały procent, duże konsekwencje

Napięcie zwarcia jest jednym z tych parametrów, które wyglądają niewinnie, dopóki nie zacznie się liczenie prądów zwarciowych i dobór rozdzielnicy nN.

Dla transformatora 1250 kVA o napięciu wtórnym 400 V prąd znamionowy wynosi około 1804 A.

Jeżeli napięcie zwarcia wynosi 6%, orientacyjny prąd zwarciowy na zaciskach transformatora można oszacować ze wzoru:

Ik ≈ In × 100 / uk

Po podstawieniu otrzymujemy około:

Ik ≈ 1804 A × 100 / 6 ≈ 30 kA

To obliczenie jest uproszczone, ponieważ nie uwzględnia pełnej impedancji sieci zasilającej, kabli, szyn i połączeń.

Pokazuje jednak skalę problemu.

Jeżeli napięcie zwarcia będzie niższe, prąd zwarciowy wzrośnie. Rozdzielnica, szyny i aparatura będą musiały wytrzymać większe obciążenia cieplne i dynamiczne. Jeśli uk% będzie wyższe, prąd zwarciowy spadnie, ale wzrosną spadki napięcia podczas obciążenia, co może utrudnić na przykład rozruch dużych silników.

Ten jeden parametr wpływa więc jednocześnie na dobór rozdzielnicy, wyłączników, zabezpieczeń, selektywność, spadki napięcia i możliwość pracy równoległej transformatorów.

Nie należy kopiować napięcia zwarcia ze starego projektu tylko dlatego, że stary projekt działa.

To, że poprzednia instalacja jeszcze się nie zapaliła, nie jest metodą obliczeniową.

Grupa połączeń: kilka liter, które potrafią zatrzymać cały układ

Oznaczenia takie jak Dyn5 czy Dyn11 mogą wyglądać jak kod napisany przez kogoś, kto bardzo nie chciał używać pełnych zdań. W rzeczywistości przekazują ważne informacje o sposobie połączenia uzwojeń, wyprowadzeniu punktu neutralnego oraz przesunięciu fazowym między stroną SN i nN.

Grupa połączeń wpływa na sposób uziemienia punktu neutralnego, pracę zabezpieczeń ziemnozwarciowych, przepływ składowej zerowej oraz kompatybilność transformatora z istniejącą instalacją.

Ma również znaczenie przy współpracy z falownikami, generatorami i innymi transformatorami.

Szczególnie uważnie trzeba podejść do pracy równoległej.

Dwa transformatory o tej samej mocy i tych samych napięciach niekoniecznie mogą pracować razem.

Muszą mieć zgodne grupy połączeń, przekładnie i kolejność faz. Istotne są również położenia zaczepów, wartości napięcia zwarcia oraz charakterystyka impedancji.

Jeżeli te parametry się różnią, pomiędzy transformatorami mogą pojawić się prądy wyrównawcze, a obciążenie nie będzie dzieliło się tak, jak zakładano.

Transformatory nie uczą się współpracy na wyjeździe integracyjnym.

Muszą rozumieć się już na tabliczce znamionowej.

Przekładnia i zaczepy: sieć nie zawsze ma tyle kilowoltów, ile obiecywała

Zapis 15/0,4 kV wygląda konkretnie, ale nadal nie mówi wszystkiego.

Trzeba znać rzeczywiste warunki napięciowe sieci, wymagany poziom izolacji, najwyższe napięcie urządzenia Um, zakres regulacji zaczepów, liczbę stopni i wartość każdego stopnia.

Ważne jest również to, przy którym położeniu zaczepu podawana jest przekładnia znamionowa i jakiego napięcia oczekujemy po stronie nN podczas normalnego obciążenia.

W typowych transformatorach dystrybucyjnych stosuje się najczęściej beznapięciowy przełącznik zaczepów. Oznacza to, że zmiana przekładni wymaga wyłączenia i odłączenia transformatora.

Nie jest to więc regulator, który automatycznie poprawi napięcie w każdej sytuacji.

Jeżeli napięcie po stronie SN rośnie w okresach intensywnej generacji fotowoltaicznej, źle dobrana przekładnia może prowadzić do zbyt wysokiego napięcia po stronie nN.

W słabej sieci i przy dużym obciążeniu problem może być odwrotny — napięcie zacznie spadać.

Zaczepy pozwalają dostosować przekładnię do warunków sieciowych, ale nie naprawią źle zaprojektowanego układu.

Nie są magicznym pokrętłem opisanym słowem „będzie dobrze”.

Wyprowadzenia SN i nN: przewody również potrzebują przestrzeni

Transformator nie kończy się na kadzi i radiatorach.

Trzeba go jeszcze połączyć z rozdzielnicą SN i nN, a sposób wykonania tych połączeń potrafi całkowicie zmienić układ komory.

Po stronie SN można stosować między innymi przepusty porcelanowe albo wtykowe, z wyprowadzeniami górnymi lub bocznymi.

Po stronie nN mogą pojawić się zaciski płaskie, kable albo połączenie do mostu szynowego. Każde z tych rozwiązań wymaga innej ilości miejsca i innego dostępu montażowego.

Szczególnie po stronie nN kilka centymetrów robi ogromną różnicę. Przy transformatorze 1250 kVA prąd znamionowy po stronie 400 V przekracza 1800 A.

W większych jednostkach mówimy już o kilku tysiącach amperów.

W takim układzie przesunięcie zacisków może wymusić przebudowę całego mostu szynowego.

Dlatego przed zatwierdzeniem konstrukcji stacji trzeba znać stronę przyłączenia SN i nN, kolejność faz, wysokość i rozstaw zacisków oraz rodzaj końcówek.

Należy również uwzględnić liczbę kabli na fazę, ich promienie gięcia, sposób mocowania i przestrzeń niezbędną do wykonania połączeń.

Połączenia szynowe wymagają dodatkowo uwzględnienia sił elektrodynamicznych, rozszerzalności cieplnej oraz kompensacji drgań.

Ciężkie kable nie mogą wisieć na przepustach transformatora jak torba zakupowa na klamce.

Muszą mieć własne podparcie i odciążenie mechaniczne, aby nie przenosiły sił na zaciski.

Warto również zostawić człowiekowi tyle miejsca, żeby mógł użyć klucza dynamometrycznego bez rozbierania połowy stacji i własnego nadgarstka.

Uziemienie: „jakoś to połączymy” nie jest schematem

Uziemienie transformatora i całej stacji musi być zaplanowane jednoznacznie.

Trzeba określić sposób uziemienia punktu neutralnego po stronie nN, połączenie kadzi lub konstrukcji transformatora z główną szyną uziemiającą, uziemienie ekranów kabli oraz wykonanie połączeń wyrównawczych.

Jeżeli konstrukcja transformatora wymaga osobnego wyprowadzenia uziemienia rdzenia, również musi ono znaleźć się w projekcie.

To nie jest detal montażowy.

Sposób uziemienia wpływa na pracę zabezpieczeń, wartości prądów podczas zwarć doziemnych i zachowanie całego układu w stanach awaryjnych.

Szczególnej uwagi wymagają instalacje z falownikami, filtrami EMC, odbiornikami nieliniowymi, UPS-ami i źródłami rezerwowymi.

Trzeba również ustalić, czy punkt neutralny strony nN będzie wyprowadzony i jaką powinien mieć obciążalność. W instalacjach z dużą liczbą odbiorników nieliniowych w przewodzie neutralnym mogą pojawiać się znaczne prądy harmonicznych trzeciego rzędu oraz ich wielokrotności.

W takiej sytuacji neutralny nie jest dodatkiem do trzech faz.

I na pewno nie jest „tą czwartą szyną, którą dorzucimy później”.

Hałas i drgania: transformator nie jest głośny, dopóki nie stanie obok sypialni

Każdy transformator wydaje dźwięk. Wynika on przede wszystkim ze zjawisk zachodzących w rdzeniu oraz sił elektromagnetycznych działających na uzwojenia.

W otwartej przestrzeni może być ledwo zauważalny. Po zamknięciu urządzenia w kontenerze sytuacja potrafi się jednak zmienić.

Obudowa stacji może część dźwięku tłumić, ale może też odbijać fale, wzmacniać wybrane częstotliwości i działać jak pudło rezonansowe. Drgania mogą przechodzić przez podłogę na fundament, a następnie na sąsiednie elementy konstrukcji.

Dlatego przy lokalizacjach w pobliżu domów, biur, szpitali lub innych obiektów wrażliwych na hałas nie wystarczy stwierdzić, że transformator „jest cichy”.

Trzeba znać gwarantowany poziom mocy akustycznej, ocenić konstrukcję fundamentu, sposób posadowienia urządzenia oraz wpływ wentylatorów i żaluzji. Warto również przeanalizować połączenia między transformatorem a rozdzielnicą.

Podkładki antywibracyjne niewiele pomogą, jeżeli transformator zostanie połączony z konstrukcją stacji sztywnym mostem szynowym, który przeniesie drgania dalej jak profesjonalny kurier.

Hałas warto więc analizować jako cechę całej stacji, a nie wyłącznie transformatora. Samo urządzenie może spełniać wymagania, ale kontener, fundament i wentylacja zdecydują o tym, co ostatecznie usłyszy człowiek stojący po drugiej stronie ogrodzenia.

Czytaj także:

Jak nie spalić miliona? Zasady budowy stacji transformatorowej dla przemysłu ciężkiego

Co podać przy zapytaniu o transformator do stacji kontenerowej

Dobre zapytanie ofertowe nie musi mieć 40 stron, pięciu załączników i pieczęci z orłem.

Powinno jednak zawierać tyle informacji, żeby producent transformatora nie musiał zgadywać, czy urządzenie ma zasilać halę produkcyjną, farmę PV, magazyn energii czy może małą elektrownię ukrytą pod nazwą „obiekt biurowy”.

Im więcej kluczowych danych podasz na początku, tym mniej telefonów, doprecyzowań i magicznych zwrotów typu: „to jeszcze zależy”.

A przede wszystkim — tym większa szansa, że otrzymana oferta będzie dotyczyć transformatora, którego naprawdę potrzebujesz, a nie tego, który akurat dało się najszybciej wycenić.

⚡Najpierw elektryka, bo transformator jednak żyje z napięcia

Na początek trzeba powiedzieć, jakiej mocy potrzebujesz. Wartość w kVA lub MVA to fundament całego zapytania. Bez niej rozmowa przypomina wizytę w restauracji i pytanie: „ile kosztuje jedzenie?”.

Sama moc to jednak za mało. Potrzebne są napięcia po stronie SN i nN, częstotliwość oraz oczekiwana grupa połączeń. Te parametry decydują o tym, z jaką siecią transformator będzie współpracował i czy po jego podłączeniu wszystko zagra zgodnie z projektem, czy raczej powstanie instalacyjny jazz eksperymentalny.

Należy również podać napięcie zwarcia. Ten niewielki procent ma bardzo duży wpływ na prądy zwarciowe, dobór zabezpieczeń, spadki napięcia i współpracę z rozdzielnicą. Uk% nie powinno być kopiowane z ostatniego projektu tylko dlatego, że „tam też było 6% i działa”.

Kolejna kwestia to zakres regulacji zaczepów oraz liczba dostępnych stopni. Sieć nie zawsze zachowuje się dokładnie tak, jak na schemacie jednokreskowym, dlatego dobrze wiedzieć, czy transformator powinien umożliwiać korektę przekładni i w jakim zakresie.

Do tego dochodzi poziom izolacji, wymagane wartości strat jałowych i obciążeniowych oraz oczekiwania dotyczące hałasu. Ten ostatni parametr często pojawia się dopiero wtedy, gdy transformator zaczyna pracować pięć metrów od biura, domu albo portierni, a ktoś odkrywa, że „delikatny pomruk” ma własne życie akustyczne.

⚡Następnie powiedz, co ten transformator będzie właściwie robił

Dwa transformatory o tej samej mocy mogą mieć zupełnie inne życie zawodowe.

Jeden przez większość roku spokojnie zasila oświetlenie, wentylację i kilka linii technologicznych. Drugi obsługuje ciężkie silniki, falowniki, spawarki albo PCS magazynu energii, który co chwilę zmienia kierunek przepływu mocy. Na tabliczce znamionowej mogą wyglądać podobnie, ale ich codzienność jest kompletnie inna.

Dlatego trzeba opisać rodzaj obciążenia oraz maksymalną moc czynną. Warto podać współczynnik mocy cosφ albo zakres mocy biernej, szczególnie gdy w instalacji pracują falowniki, kompensacja lub układy energoelektroniczne.

Bardzo ważny jest profil pracy. Transformator inaczej znosi stałe obciążenie przez całą dobę, inaczej krótkie szczyty, a jeszcze inaczej regularne przeciążenia. Dobrze więc zaznaczyć, czy pracuje przez 24 godziny, tylko na jednej zmianie, sezonowo czy może latem dostaje więcej pracy dokładnie wtedy, gdy temperatura w kontenerze zaczyna przypominać wnętrze piekarnika.

Jeżeli w układzie występują silniki, należy podać prądy rozruchowe. Jeżeli są falowniki, prostowniki, UPS-y lub ładowarki, trzeba wspomnieć o harmonicznych. Nie musisz od razu przesyłać doktoratu z jakości energii, ale informacja o charakterze obciążenia może uchronić przed dobraniem transformatora do warunków, których w rzeczywistości nigdy nie zobaczy.

Warto też określić kierunek przepływu energii. W klasycznym zakładzie energia płynie od sieci do odbiorników. W instalacjach PV i BESS sytuacja może się odwracać, czasami kilka razy dziennie. Jeżeli planowana jest praca równoległa z drugim transformatorem, generatorem lub innym źródłem, również trzeba powiedzieć o tym od razu. Transformator nie lubi niespodzianek integracyjnych.

⚡Kontener stoi w prawdziwym świecie, a nie w neutralnym środowisku CAD

Warunki środowiskowe często są traktowane jako dodatek do specyfikacji. To błąd, bo transformator nie pracuje w katalogu, tylko w konkretnej lokalizacji.

Trzeba określić, czy urządzenie będzie zainstalowane wewnątrz, czy na zewnątrz. W przypadku stacji kontenerowej „na zewnątrz” nie oznacza jeszcze, że transformator ma komfortowy dostęp do świeżego powietrza. Nadal może być zamknięty w metalowej komorze, która przez kilka godzin dziennie zbiera słońce jak solarna patelnia.

Należy podać minimalną i maksymalną temperaturę otoczenia, wysokość nad poziomem morza, wilgotność i poziom zapylenia. Wysokość ma znaczenie dla chłodzenia i izolacji, wilgotność dla ryzyka kondensacji, a zapylenie dla wentylacji i czystości powierzchni izolacyjnych.

Jeżeli w otoczeniu występują substancje korozyjne, słona atmosfera, chemikalia albo agresywne pyły przemysłowe, producent musi o tym wiedzieć. Stacja przy zakładzie chemicznym, oczyszczalni, cementowni i spokojnym centrum logistycznym nie pracuje w tych samych warunkach, nawet jeśli wszystkie projekty mają równie estetyczną okładkę.

Warto określić wymagania dotyczące kondensacji oraz ekspozycję stacji na promieniowanie słoneczne. Kontener ustawiony w cieniu między budynkami i kontener stojący samotnie na otwartym placu w pełnym słońcu to dwa różne mikroklimaty. Transformator zauważy różnicę szybciej niż użytkownik.

⚡Potem przychodzi mechanika, czyli moment, w którym centymetry odzyskują władzę

Transformator może mieć idealne parametry elektryczne, a mimo to nie nadawać się do konkretnej stacji, bo jest za szeroki, za wysoki, za ciężki albo ma wyprowadzenia po niewłaściwej stronie.

Dlatego w zapytaniu należy podać maksymalne dopuszczalne wymiary oraz masę urządzenia. I nie chodzi wyłącznie o wymiary samej kadzi lub uzwojeń. Trzeba uwzględnić radiatory, przepusty, osprzęt, skrzynki, zawory, uchwyty i wszystko, co w realnym świecie wystaje poza elegancki prostokąt z rysunku.

Kierunek wyprowadzeń SN i nN również powinien zostać jasno określony. Pozwala to uniknąć sytuacji, w której rozdzielnica czeka po lewej stronie, transformator wyciąga zaciski w prawo, a między nimi ktoś próbuje stworzyć układ połączeń przypominający instalację artystyczną.

Rodzaj przyłączy trzeba dobrać do sposobu połączenia z rozdzielnicą. Inne rozwiązania stosuje się dla kabli, inne dla mostów szynowych, a jeszcze inne dla przepustów wtykowych. Warto podać wymagania dotyczące kolejności faz, rozstawu zacisków i wysokości przyłączy.

Jeżeli transformator ma koła lub płozy, należy określić ich rozstaw i kierunek toczenia. To ważne dla prowadnic, podłogi stacji oraz sposobu wprowadzania urządzenia do komory.

Trzeba też opisać transport. Czy transformator zostanie wsunięty przez drzwi, opuszczony przez dach, wprowadzony na rolkach, czy może cała stacja będzie montowana wokół niego? Wymiary drzwi, nośność podłogi, dostęp dla dźwigu i przestrzeń manewrowa nie są detalami logistycznymi. To część projektu.

Na tym etapie warto również wskazać wyposażenie dodatkowe: wskaźniki temperatury, czujniki, zabezpieczenia, styki alarmowe, monitoring, zawory, przekaźniki, wentylatory, obudowy, przepusty lub inne elementy wymagane przez inwestora i automatykę stacji.

⚡Na końcu dokumentacja, czyli wszystko to, czego nagle wszyscy potrzebują „na wczoraj”

Dobre zapytanie powinno określać, jakiej dokumentacji oczekujesz i kiedy ma być dostarczona.

Podstawą jest rysunek gabarytowy. To on pozwala producentowi stacji sprawdzić, czy transformator naprawdę pasuje do komory, czy ma odpowiednią przestrzeń na przyłącza i czy można go bezpiecznie zamontować.

Potrzebna będzie również karta katalogowa oraz zestawienie strat. Straty są istotne nie tylko dla oceny efektywności, ale też dla obliczeń wentylacji i bilansu cieplnego komory.

W zależności od etapu projektu i wymagań inwestora mogą być potrzebne protokoły badań, wzór tabliczki znamionowej, instrukcja transportu, montażu i uruchomienia oraz odpowiednie deklaracje zgodności.

Warto też zażądać pełnej listy wyposażenia. Nic tak nie poprawia atmosfery na budowie jak odkrycie, że element uznany przez jedną stronę za „oczywisty standard” przez drugą został potraktowany jako płatna opcja, której nikt nie zamówił.

Bardzo dobrze jest również ustalić harmonogram zatwierdzania dokumentacji. Najpierw karta i rysunek do akceptacji, później produkcja, następnie dokumentacja końcowa. Taka kolejność wydaje się logiczna, ale w branży wciąż zdarzają się projekty, w których rysunek do zatwierdzenia trafia do klienta wtedy, gdy transformator zaczyna już powoli schnąć po malowaniu.

⚡Jedno dobre zapytanie oszczędza dziesięć nerwowych telefonów

Nie musisz znać wszystkich parametrów od pierwszego dnia. Jeżeli część danych jest jeszcze uzgadniana, po prostu zaznacz to w zapytaniu. Ważne, żeby producent wiedział, które wartości są zatwierdzone, które orientacyjne, a które nadal mogą się zmienić.

Najgorsze zapytanie brzmi:

Proszę o cenę standardowego transformatora 1000 kVA do kontenera.

Najlepsze nie musi być długie, ale powinno jasno opisywać urządzenie, warunki pracy, ograniczenia mechaniczne i oczekiwany zakres dokumentacji.

Bo producent transformatora może doradzić, zoptymalizować i zaproponować właściwe rozwiązanie. Nie powinien jednak być zmuszany do telepatycznego odtwarzania projektu na podstawie jednej liczby i załącznika o nazwie „final_v7_ostateczny_poprawiony.pdf”.

Jak dobrać transformator SN do kontenerowej stacji transformatorowej? Najkrótsza odpowiedź

Nie zaczynaj od pytania: ile kosztuje transformator?

Najpierw sprawdź, gdzie będzie pracował, co będzie zasilał, jak będzie obciążany i czy rzeczywiście zmieści się w stacji — razem z przyłączami, wentylacją i przestrzenią serwisową.

Dobry transformator musi pasować do projektu elektrycznie, mechanicznie i cieplnie. Najlepiej tak, żeby po uruchomieniu nikt nie musiał ratować inwestycji telefonami, przeróbkami i branżowym survivalem.

Dziękujemy projektantom, wykonawcom, integratorom i inwestorom, którzy zapraszają nas do rozmowy odpowiednio wcześnie. Właśnie wtedy możemy wspólnie dobrać rozwiązanie, które będzie działać spokojnie i niezawodnie przez lata.

⚡ W Energeks pomagamy dobierać transformatory olejowe i suche do prefabrykowanych stacji transformatorowych, zakładów przemysłowych, instalacji fotowoltaicznych oraz magazynów energii. Analizujemy nie tylko moc znamionową, lecz także warunki sieciowe, układ połączeń, napięcie zwarcia, straty, gabaryty, chłodzenie i rzeczywisty profil pracy.

Nie szukamy największego transformatora ani najtańszego rozwiązania za wszelką cenę. Szukamy konfiguracji, która po uruchomieniu inwestycji będzie po prostu robiła swoją robotę — spokojnie, wydajnie i bez nerwowych telefonów.

Poznaj ofertę transformatorów Energeks

Realizujesz projekt, w którym czas dostawy ma kluczowe znaczenie?

Sprawdź transformatory dostępne od ręki z naszego magazynu

A jeśli chcesz śledzić nasze realizacje, techniczne poradniki i branżowe historie bez korporacyjnego lukru — dołącz do Energeks na LinkedIn.

Porozmawiajmy o Twoim projekcie jak partnerzy. Zanim transformator trafi do kontenera, a nie wtedy, gdy okaże się, że kontener ma na ten temat własne zdanie.

referencje:

1. International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.

2. International Electrotechnical Commission, IEC 60076 series — Power transformers.

3. European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
