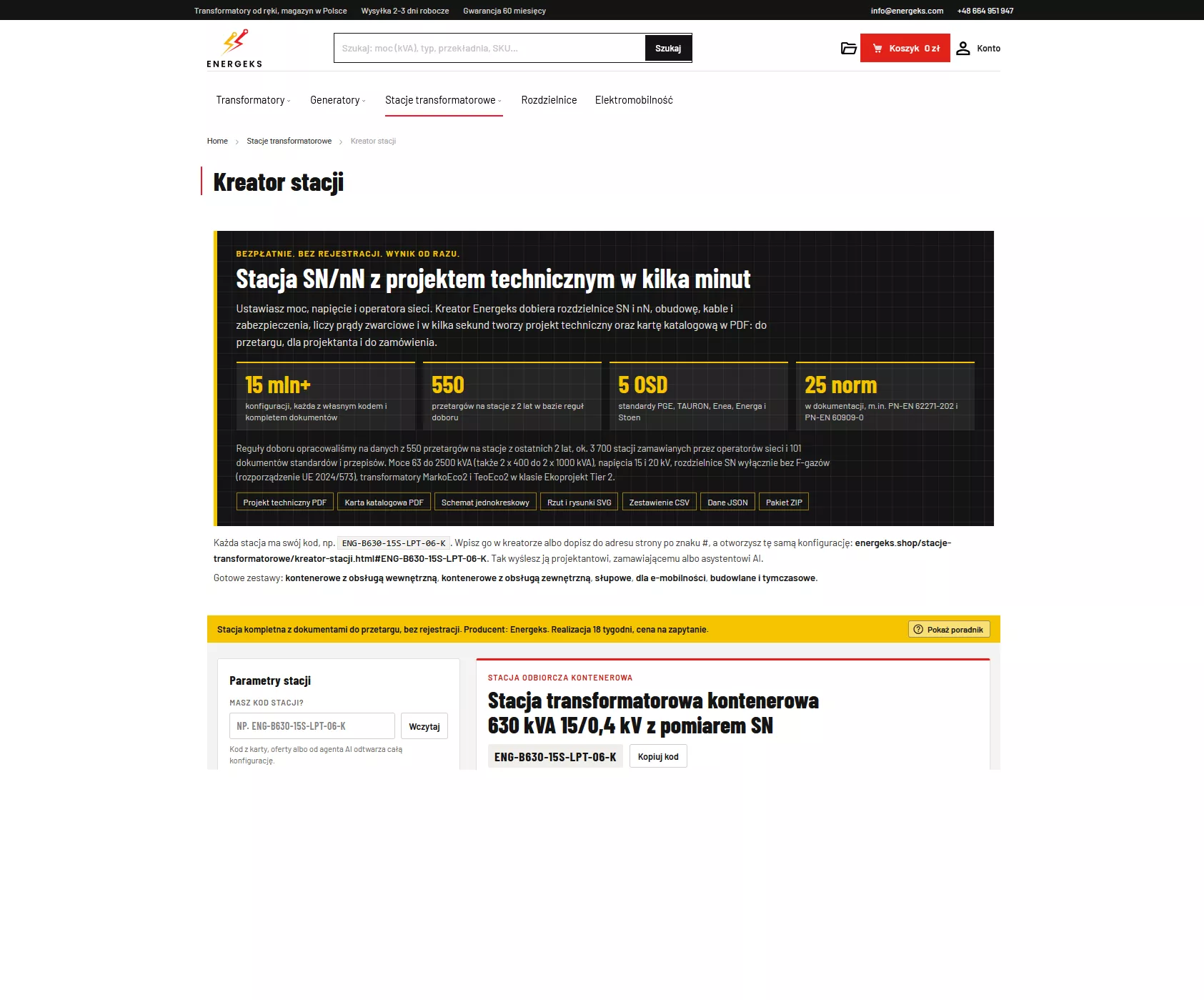

Kreator stacji transformatorowych to konfigurator online, w którym stację SN/nN o mocy od 63 do 2 500 kVA dobiera się w sześciu krokach: typ stacji, moc, pola SN, pomiar, rozdzielnica nN i opcje. Każda konfiguracja dostaje własny kod, a kartę katalogową, projekt techniczny, rysunki i zestawienie aparatury pobiera się od razu, bez rejestracji. Domyślnie nie stronie dostępny jest poradnik.
Po co powstał kreator stacji i dlaczego o nim piszemy?
Przy każdej inwestycji z przyłączem SN przychodzi moment, w którym kilka osób potrzebuje tej samej stacji, każda w innej formie. Inwestor ma warunki przyłączenia i chce znać koszt. Projektant potrzebuje rzutu, schematu i opisu. Wykonawca liczy dźwig, wykop i fundament, a dział zakupów porównuje oferty kilku dostawców.
Zwykle każde z nich pisze osobne zapytanie, czeka na odpowiedź i dostaje dokumenty w innej wersji niż reszta zespołu.
Z tego tekstu dowiesz się:
czym jest kreator stacji i komu oszczędza najwięcej czasu,
jak przejść konfigurację w sześciu krokach,
jaki typ stacji wybrać: słupową, kompaktową czy z korytarzem obsługi,
jak czytać kod stacji, np. ENG-B630-15S-LPT-06-K,
jakie dokumenty można pobrać i do czego się przydają,
na co uważać, zanim kod trafi do projektanta i OSD.
Czym jest kreator stacji transformatorowych i dla kogo powstał?
Kreator stacji transformatorowych to konfigurator online stacji SN/nN Energeks.
Obejmuje stacje kontenerowe w obudowie betonowej, kompaktowe, słupowe i stacje dla e-mobilności. Sercem każdej z nich jest transformator olejowy MarkoEco2 albo, zgodnie z projektem, suchy transformator żywiczny TeoEco2.
Zasada jest prosta.
Podaje się moc, układ pól SN, rodzaj pomiaru, liczbę odpływów nN i opcje dodatkowe.
Kreator dobiera do tego aparaturę, obudowę i osprzęt, a całej konfiguracji nadaje jeden kod.
Do tego kodu przypisany jest komplet dokumentów, który pobiera się bez zakładania konta.
Kreator nie zastępuje projektanta.
Zastępuje za to etap, na którym projektant, wykonawca albo dział zakupów czeka na pierwszą wersję rzutu i zestawienia.
Najwięcej czasu oszczędzają biura projektowe przygotowujące kilka wariantów jednej inwestycji, generalni wykonawcy, firmy wynajmujące stacje i inwestorzy, którzy szykują przetarg.
Jak skonfigurować stację w kreatorze krok po kroku?
Konfiguracja przebiega w tej samej kolejności, w jakiej projektant myśli o stacji: od sieci SN, przez transformator, po odbiory nN.
Typ stacji. Słupowa przy linii napowietrznej, kompaktowa z obsługą zewnętrzną, kontenerowa z korytarzem obsługi, stacja dla e-mobilności albo budowlana.
Moc transformatora. Od 63 kVA w stacji słupowej do 2 500 kVA w stacji dla ładowarek. Tu ustawia się też moc docelową, jeśli obiekt będzie rósł.
Pola SN. Pole liniowe (L), pomiarowe (P) i transformatorowe z bezpiecznikami (T) albo z wyłącznikiem (V). Stacja wcinana w linię kablową dostaje dwa pola liniowe.
Pomiar. Półpośredni po stronie nN przy mniejszych mocach albo rozliczeniowy po stronie SN. Pomiar nN jest możliwy zwykle do 160 do 400 kVA, zależnie od OSD.
Rozdzielnica nN. Liczba odpływów NH, od 2 w stacji słupowej do 16 w stacji dla e-mobilności, oraz aparat główny.
Opcje. Wykonanie REI 120, pole agregatu, przycisk ppoż., analizator sieci, kompensacja biegu jałowego i telemechanika w trzech poziomach: przygotowanie (T1), wskaźniki zwarć FPI (T2) albo zdalne sterowanie (T3).
Rozdzielnice SN w stacjach Energeks nie zawierają F-gazów.
Stosujemy izolację stało-powietrzną, powietrzną albo gazową o GWP poniżej 1, zgodnie z rozporządzeniem UE 2024/573, które od 2026 r. wycofuje SF6 z nowych rozdzielnic do 24 kV. Tego parametru nie trzeba ustawiać, bo każda konfiguracja go spełnia.
Jaki typ stacji wybrać: słupową, kompaktową czy z korytarzem obsługi?
O wyborze decydują trzy rzeczy: moc, rodzaj sieci SN w miejscu przyłączenia i standard OSD, który przejmie stację.
Stacje z korytarzem obsługi należą do standardu części OSD, np. Tauron. Enea Operator i Stoen Operator stosują stacje kompaktowe. Enea nie zaleca nowych stacji słupowych i stosuje je przy przebudowach. Szerzej o funkcjach poszczególnych rozwiązań piszemy we wpisie stacje transformatorowe: rodzaje, funkcje i modernizacja.
Stacja słupowa to wybór dla mocy od 63 do 400 kVA, gdy w pobliżu biegnie linia napowietrzna SN. Transformator stoi na żerdzi wirowanej E-12 lub E-13,5, więc nie potrzeba budynku ani fundamentu. To najtańszy sposób przyłączenia małej mocy, dlatego sprawdza się w gospodarstwach rolnych, przepompowniach i warsztatach.
Stacja kompaktowa z obsługą zewnętrzną mieści transformator do 630 kVA w obudowie KSZ albo do 1 250 kVA w obudowie KSWz. Najmniejsze obudowy mają 2,90 x 1,60 m i 2,90 x 2,10 m, ważą ok. 7,5 do 9,6 ti stają na podsypce, bez fundamentu z piwnicą. Taką stację wybiera się dla handlu, osiedli, rolnictwa i małych zakładów, zwłaszcza gdy na działce brakuje miejsca.
Stacja kontenerowa z korytarzem obsługi obejmuje zakres od 100 do 1 600 kVA, a w wersji z dwoma transformatorami od 2 x 400 do 2 x 1 000 kVA. Obudowa KSW ma szerokość 2,55 lub 2,96 m. Dla 630 kVA to ok. 21 t betonu i piwnica kablowa pod całą stacją. W zamian wszystkie łączenia odbywają się pod dachem i zostaje miejsce na pomiar SN, telemechanikę i rozbudowę. To typowy wybór dla zakładów, szpitali i centrów logistycznych.
Stacja dla e-mobilności zaczyna się od 630 kVA i sięga 2 500 kVA, a w układzie z dwoma transformatorami od 2 x 630 do 2 x 1 000 kVA. Ma korytarz obsługi i rozdzielnicę nN na maksymalnie 16 odpływów, dzięki czemu każda ładowarka ma własne zabezpieczenie. Od 1 600 kVA obudowa jest projektowana indywidualnie. Takie stacje zasilają zajezdnie autobusów elektrycznych, huby ładowania i floty dostawcze.
Stacja budowlana i tymczasowa to najczęściej stacja kompaktowa od 250 do 630 kVA, a na dużych budowach stacja 1 000 kVA. Bryła z dnem jest przewożona w całości, a dwa pola liniowe pozwalają wciąć ją w istniejącą linię SN. Po zakończeniu prac stację można przenieść na kolejną budowę albo zostawić jako stację obiektu. Korzystają z niej generalni wykonawcy, firmy wynajmujące stacje i obiekty, które potrzebują zasilania zastępczego.
Różnica między stacją kompaktową a stacją z korytarzem nie dotyczy tylko ceny.
W kompaktowej każdy przedział ma własne drzwi, więc łączenia i odczyty wykonuje się przy otwartych drzwiach, także w deszczu i zimą.
W stacji z korytarzem wszystko dzieje się pod dachem i zostaje miejsce na pomiar SN, szafkę licznikową i pola rezerwowe.
Kosztem jest większa działka, cięższy transport i wykop pod piwnicę kablową z dnem fundamentu ok. 0,9 m poniżej terenu.
Dlaczego małe obudowy zyskują na popularności, opisujemy we wpisie o mini stacjach transformatorowych.
Jak czytać kod stacji z kreatora?
Kod wygląda na pierwszy rzut oka jak numer seryjny, ale da się go przeczytać jak krótki opis techniczny. Weźmy stację 630 kVA z korytarzem obsługi: ENG-B630-15S-LPT-06-K.
B630: moc transformatora 630 kVA.
15S: napięcie sieci SN 15 kV.
LPT: pola SN, czyli liniowe, pomiarowe i transformatorowe z bezpiecznikami. LPV oznacza pole transformatorowe z wyłącznikiem, LLT układ przelotowy z dwoma polami liniowymi.
06: liczba odpływów w rozdzielnicy nN.
K: obudowa z korytarzem obsługi. KT1 to korytarz z przygotowaniem telemechaniki, a KD1000 stacja 630 kVA przygotowana na transformator 1 000 kVA.
Najbardziej praktyczna cecha kodu jest taka, że zapisuje się w adresie strony. Link z kodem otwiera dokładnie tę samą konfigurację, więc zamiast opisywać stację w mailu, wystarczy przesłać link projektantowi, kierownikowi budowy albo nam.
Jakie dokumenty można pobrać z kreatora i do czego się przydają?
Dla każdej konfiguracji kreator przygotowuje pięć rodzajów materiałów. Każdy z nich trafia do innej osoby w projekcie.
Karta katalogowa: do przetargu i do porównania ofert, z parametrami stacji w jednym miejscu.
Projekt techniczny do adaptacji: baza dla projektanta, który dostosowuje go do działki i warunków przyłączenia.
Rysunki SVG i DXF: DXF otwiera się bezpośrednio w programie CAD, bez przerysowywania rzutu.
Opis DOCX: edytowalny tekst do opisu technicznego projektu.
Zestawienie XLSX: lista aparatury do kosztorysu i dla działu zakupów.
W praktyce
Rzut z kreatora jest poglądowy: rozmieszczenie aparatury potwierdza się w projekcie. Dokumenty najlepiej traktować jako pewny punkt startu. Pozwalają w jeden dzień porównać np. stację kompaktową 630 kVA z KSZ 2,90 x 2,10 m i stację z korytarzem KSW 2,55 x 4,00 m, zanim ktokolwiek zamówi mapę do celów projektowych.
Na co uważać przy konfiguracji stacji transformatorowej?
Moc docelowa. Jeśli zakład za trzy lata dostawi halę, lepiej to zapisać od razu. Opcja mocy docelowej przygotowuje obudowę, misę olejową, szyny i połączenia nN na większy transformator. Wymiana 630 kVA na 1 000 kVA nie wymaga wtedy przebudowy całej stacji. Przy mocy docelowej od 800 kVA zamiast zacisków TOC stosujemy zaciski płaskie MK 5. Jak to wygląda w dużych zakładach, pokazujemy we wpisie o stacji transformatorowej w przemyśle ciężkim.
Ładowarki i harmoniczne. Ładowarki DC generują wyższe harmoniczne, więc transformator i zabezpieczenia trzeba dobrać z zapasem. W stacjach dla e-mobilności warto rozważyć dwa transformatory z dwiema sekcjami nN. Przegląd jednego transformatora nie wyłącza wtedy całej zajezdni, a analizator sieci pokaże, co dzieje się z jakością energii.
Pomiar i OSD. Pomiar nN jest tańszy w budowie i rozliczeniu, ale zwykle tylko do 160 do 400 kVA. Powyżej tej granicy kreator dobiera pole pomiarowe SN, a duża moc przyłączeniowa oznacza dodatkowe uzgodnienia z operatorem.
Uwaga
Stację warto zamówić z wyprzedzeniem. Przykład: realizacja stacji budowlanej trwa 18 tygodni. Każde jej przeniesienie na nową budowę wymaga dźwigu, odłączenia przez uprawnionych elektryków i nowego uzgodnienia z OSD.
Dobrze skonfigurowana stacja to taka, o której po pięciu latach nikt nie musi myśleć.
Pracuje w niej transformator olejowy MarkoEco2 o stratach zgodnych z Ecodesign (Tier 2), z gwarancją 60 miesięcy. Na przepustach nN ma zaciski TOC-1 z osłonami OZNN.
Pozostały osprzęt znajduje się w kategorii akcesoria dla transformatorów.
Pierwszy krok zajmuje kilka minut: otworzyć kreator i sprawdzić, jak wygląda stacja dla konkretnej inwestycji.
Kreator stacji SN/nN
Konfiguracja od 63 do 2 500 kVA z kodem stacji i kompletem dokumentów.
Otwórz kreator · Gotowe zestawy
Transformator MarkoEco2
Olejowy hermetyczny, EkodesignTier 2, standardowy transformator w stacjach Energeks.
Zobacz produkt · Kup w sklepie
Zacisk transformatorowy TOC-1
Zacisk nN na przepusty MarkoEco2, stosowany z osłonami OZNN.
Zobacz produkt · Kup w sklepie
Najczęstsze pytania
Czy kreator stacji transformatorowych wymaga rejestracji?
Nie. Konfigurację ustawia się i pobiera dokumenty bez zakładania konta. Kod stacji zapisuje się w adresie strony, więc link do gotowej konfiguracji można przesłać dalej mailem.
Ile kosztuje stacja transformatorowa 630 kVA?
Ceny gotowych zestawów podajemy na zapytanie, bo zależą od obudowy, pól SN, pomiaru i opcji. Dla tej samej mocy różnica bywa duża: kompaktowa KSZ 2,90 x 2,10 m waży ok. 9,6 t, a stacja z korytarzem KSW 2,55 x 4,00 m ok. 21 t. Najszybciej jest wysłać nam kod z kreatora.
Czy w stacji z kreatora może pracować transformator żywiczny?
Tak. Standardem jest olejowy MarkoEco2 z gwarancją 60 miesięcy, a na życzenie montujemy transformator żywiczny TeoEco2.
Jaka stacja transformatorowa do ładowarek samochodów elektrycznych?
Zwykle kontenerowa z korytarzem obsługi, od 630 do 2 500 kVA albo z dwoma transformatorami od 2 x 630 kVA. Rozdzielnica nN mieści do 16 odpływów, więc każda ładowarka ma własne zabezpieczenie, a pomiar jest po stronie SN.
Czy stację budowlaną można później zostawić jako stację obiektu?
Tak. Po ustawieniu mocy docelowej w kreatorze stacja budowlana może po zakończeniu prac zostać stacją zakładu albo zostać przeniesiona na kolejną budowę.
