Decyzja o doborze transformatora średniego napięcia (SN) zapada zwykle na wczesnym etapie projektu — kiedy inwestor zna bieżące zapotrzebowanie na moc, ale rzadko ma pewność, jak instalacja będzie wyglądać za pięć czy dziesięć lat.

Tymczasem to właśnie transformator SN, jako serce stacji transformatorowej, w największym stopniu determinuje, czy rozbudowa zakładu, farmy PV, magazynu energii czy linii produkcyjnej będzie w przyszłości prostym zadaniem inżynierskim, czy kosztowną przebudową całej infrastruktury elektroenergetycznej.

W tym artykule odpowiadamy na najczęściej zadawane pytania dotyczące doboru transformatora SN z myślą o przyszłej rozbudowie instalacji.

Czym jest transformator SN i jaką rolę pełni w instalacji?

Transformator SN to urządzenie przekształcające napięcie ze średniego (najczęściej 6, 10, 15 lub 20 kV) na niskie, użytkowe dla odbiorników w zakładzie (0,4 kV), lub odwrotnie — w przypadku instalacji generujących energię, jak farmy fotowoltaiczne czy magazyny energii (BESS), podnosi napięcie z poziomu niskiego na średnie przed wprowadzeniem energii do sieci dystrybucyjnej.

Transformator SN jest więc punktem granicznym między siecią operatora systemu dystrybucyjnego (OSD) a instalacją wewnętrzną odbiorcy lub wytwórcy.

Z punktu widzenia planowania rozbudowy transformator SN pełni funkcję wąskiego gardła - to on wyznacza maksymalną moc, jaką instalacja może pobrać lub oddać do sieci w danym momencie. Dopóki zapotrzebowanie mieści się w mocy znamionowej transformatora, rozbudowa polega głównie na dodaniu nowych odbiorników lub źródeł.

Gdy zapotrzebowanie przekracza dostępną moc, konieczna staje się wymiana transformatora, dobudowa kolejnej stacji lub inna, zwykle kosztowna, ingerencja w układ zasilania.

Jak dobrać moc transformatora SN pod przyszłą rozbudowę?

Dobór mocy transformatora SN powinien uwzględniać nie tylko bieżące obciążenie, lecz również realny, możliwy do uzasadnienia scenariusz rozwoju instalacji w perspektywie 10–15 lat, czyli typowego okresu eksploatacji tego typu urządzenia przed pierwszym poważnym remontem lub wymianą.

W praktyce inżynierowie stosują kilka podejść:

1. Analiza planów inwestycyjnych — jeśli inwestor planuje w ciągu kilku lat rozbudowę hali produkcyjnej, dodanie linii technologicznej, stacji ładowania pojazdów elektrycznych czy instalacji PV, moc transformatora powinna od razu uwzględniać te scenariusze, nawet jeśli realizacja nastąpi etapami.

2. Współczynnik rezerwy mocy — powszechnie przyjmuje się rezerwę na poziomie 20–40% ponad bieżące szczytowe obciążenie, choć w obiektach o dynamicznym rozwoju (np. centra danych, zakłady przemysłowe w fazie ekspansji) rezerwa ta bywa wyższa.

3. Analiza charakteru obciążenia — instalacje z dużym udziałem odbiorników nieliniowych (falowniki, napędy o zmiennej częstotliwości, ładowarki EV) generują dodatkowe obciążenie harmoniczne, które warto uwzględnić już na etapie doboru mocy znamionowej, a nie dopiero przy modernizacji.

4. Modułowość stacji — coraz częściej projektuje się stacje transformatorowe tak, by fundament, obudowa i pole rozdzielni SN umożliwiały w przyszłości instalację drugiego transformatora pracującego równolegle, bez konieczności budowy nowej stacji od podstaw.

Nadmierne przewymiarowanie transformatora ma jednak swoje wady, o czym w kolejnym punkcie.

Czy warto przewymiarować transformator SN na zapas?

To jedno z pytań, które inwestorzy zadają najczęściej, i odpowiedź nie jest jednoznaczna. Przewymiarowanie transformatora SN — czyli dobór mocy znacząco wyższej niż aktualne zapotrzebowanie — ma zarówno zalety, jak i istotne wady.

Zalety przewymiarowania:

• możliwość podłączenia nowych odbiorników lub źródeł bez wymiany transformatora,

• niższy koszt całkowity w perspektywie wieloletniej niż dwukrotna inwestycja (zakup mniejszego transformatora, a potem jego wymiana),

• mniejsze ryzyko przestoju instalacji podczas przyszłej rozbudowy, ponieważ prace ograniczają się do podłączenia nowych obwodów, a nie do wymiany głównego urządzenia.

Wady przewymiarowania:

• transformator pracujący stale przy niskim obciążeniu (poniżej 30–40% mocy znamionowej) charakteryzuje się gorszą sprawnością energetyczną — straty jałowe (straty w rdzeniu) obciążają bilans energetyczny instalacji niezależnie od poboru mocy,

• wyższy koszt inwestycyjny zamrożony na lata, zanim rozbudowa faktycznie nastąpi,

• większe gabaryty i masa urządzenia, co może wymagać większej stacji, mocniejszego fundamentu i droższego transportu,

• w przypadku instalacji OZE — możliwe ograniczenia lub odmienne warunki przyłączeniowe ze strony OSD, jeśli zgłoszona moc znacząco przekracza rzeczywiste zapotrzebowanie na start.

Rekomendowanym kompromisem jest zwykle wspomniana wcześniej rezerwa 20–40% oraz — tam, gdzie to możliwe — zaprojektowanie stacji w sposób umożliwiający montaż drugiego transformatora w przyszłości, zamiast jednorazowego, znacznego przewymiarowania pierwszej jednostki.

Jakie są koszty niedoszacowania mocy transformatora?

Odwrotna sytuacja — dobór transformatora SN dokładnie pod bieżące potrzeby, bez żadnej rezerwy — również niesie ryzyko, które ujawnia się dopiero na etapie rozbudowy.

Do najczęstszych konsekwencji niedoszacowania mocy należą:

• Konieczność wymiany transformatora wraz z całą infrastrukturą towarzyszącą (kable SN, zabezpieczenia, czasem także rozdzielnia SN, jeśli jej parametry znamionowe okażą się niewystarczające).

• Przestój instalacji na czas wymiany, co w zakładach produkcyjnych oznacza bezpośrednie straty finansowe.

• Wydłużona procedura przyłączeniowa — zwiększenie mocy przyłączeniowej u OSD to nowy wniosek, nowe warunki przyłączenia, a często także modernizacja infrastruktury sieciowej po stronie operatora, co może potrwać wiele miesięcy.

• Utrata wartości pierwotnej inwestycji — transformator, który nie osiągnął jeszcze końca swojego okresu eksploatacji, trzeba zdemontować i sprzedać lub zutylizować, co rzadko pozwala odzyskać znaczącą część poniesionych kosztów.

• Dodatkowe koszty projektowe i formalne — nowy projekt techniczny, ponowne uzgodnienia z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, aktualizacja dokumentacji powykonawczej.

W praktyce koszt wymiany transformatora SN wraz z pracami towarzyszącymi bywa kilkukrotnie wyższy niż różnica w cenie zakupu między jednostką dobraną „na styk" a jednostką z rozsądną rezerwą mocy.

Ile kosztuje wymiana transformatora SN na większy?

Koszt wymiany transformatora SN zależy od wielu zmiennych, dlatego trudno podać uniwersalną kwotę, natomiast warto znać strukturę kosztów by świadomie porównywać ją z kosztem odpowiedniego przewymiarowania na starcie inwestycji.

Na całkowity koszt wymiany składają się zwykle:

• cena samego transformatora (zależna od mocy, typu - olejowy czy suchy, producenta oraz parametrów dodatkowych, jak grupa połączeń czy poziom hałasu),

• koszty demontażu starej jednostki i utylizacji lub odsprzedaży oleju izolacyjnego (w transformatorach olejowych),

• ewentualną modernizację pola rozdzielni SN i nn, jeśli parametry prądowe nowej jednostki tego wymagają,

• koszt transportu i dźwigu — transformatory SN mają masę od kilkuset kilogramów do kilkunastu ton,

• koszty projektowe, uzgodnienia z OSD oraz (w wielu przypadkach) opłatę za zwiększenie mocy przyłączeniowej,

• koszt przestoju produkcyjnego lub przerwy w wytwarzaniu energii na czas prac.

Z tego względu analiza TCO (Total Cost of Ownership) już na etapie projektowania stacji transformatorowej powinna uwzględniać nie tylko cenę zakupu, lecz też prawdopodobieństwo i koszt ewentualnej przyszłej wymiany.

Jakie parametry transformatora SN mają znaczenie przy planowaniu rozbudowy?

Poza mocą znamionową, przy planowaniu rozbudowy instalacji warto zwrócić uwagę na kilka dodatkowych parametrów transformatora SN:

• Napięcie zwarcia (uk) — wpływa na spadki napięcia przy dużych obciążeniach oraz na dobór zabezpieczeń; przy planowanej rozbudowie warto sprawdzić, czy typowa wartość uk nie ograniczy w przyszłości możliwości podłączenia dodatkowych odbiorników wrażliwych na wahania napięcia.

• Grupa połączeń — istotna zwłaszcza przy instalacjach z generacją rozproszoną (PV, BESS), gdzie niewłaściwy dobór może skutkować problemami z synchronizacją lub selektywnością zabezpieczeń po dołączeniu nowych źródeł.

• Zaczepy regulacyjne (przełącznik zaczepów) — możliwość regulacji przekładni w pewnym zakresie ułatwia dostosowanie napięcia po stronie nn w miarę zmiany profilu obciążenia w trakcie rozbudowy.

• Klasa izolacji i typ chłodzenia (ONAN, ONAF, AN, AF) — transformatory olejowe z chłodzeniem wymuszonym (ONAF) mogą czasowo pracować z mocą wyższą od znamionowej ONAN, co bywa wykorzystywane jako „bufor" na czas realizacji docelowej rozbudowy.

• Wymiary i masa — jeśli stacja transformatorowa ma w przyszłości pomieścić większą jednostkę, już na etapie projektu warto zaplanować odpowiednią przestrzeń, wytrzymałość fundamentu oraz gabaryty drzwi i dróg transportowych.

  ---

Jak rozbudowa instalacji fotowoltaicznej lub magazynu energii wpływa na dobór transformatora SN?

W instalacjach OZE i systemach magazynowania energii (BESS) temat rozbudowy ma nieco inny charakter niż w klasycznych zakładach przemysłowych, ponieważ moc transformatora SN determinuje nie tylko możliwość poboru energii, ale przede wszystkim możliwość jej oddania do sieci.

Kluczowe zagadnienia w tym kontekście to:

• Warunki przyłączenia wydane przez OSD — moc znamionowa transformatora SN powinna być spójna z mocą przyłączeniową określoną w warunkach, a jednocześnie na tyle elastyczna, by umożliwić w przyszłości zwiększenie mocy generowanej bez konieczności występowania o zupełnie nowe warunki przyłączenia od zera.

• Rozbudowa etapowa farmy PV — coraz częściej instalacje projektuje się z myślą o dodaniu kolejnych sekcji paneli lub falowników w przyszłości; transformator SN dobrany z odpowiednią rezerwą pozwala uniknąć wymiany głównego punktu przyłączenia przy każdym kolejnym etapie.

• Integracja BESS z istniejącą instalacją PV — dodanie magazynu energii do już działającej farmy fotowoltaicznej zwiększa całkowitą moc, jaką trzeba przesłać przez transformator SN, zwłaszcza w trybie jednoczesnego rozładunku magazynu i produkcji z paneli.

• Wymagania IRiESD — instrukcja ruchu i eksploatacji sieci dystrybucyjnej narzuca określone parametry techniczne dla źródeł przyłączanych do sieci SN, w tym wymagania dotyczące regulacji napięcia i mocy biernej, co również powinno być uwzględnione przy doborze transformatora z myślą o przyszłej rozbudowie.

  ---

Jakie są różnice między transformatorem olejowym a suchym w kontekście rozbudowy?

Wybór między transformatorem olejowym a suchym (żywicznym) ma znaczenie nie tylko dla bieżącej eksploatacji, ale też dla elastyczności przyszłej rozbudowy instalacji.

Transformatory olejowe zwykle oferują korzystniejszy stosunek mocy do gabarytów oraz niższy koszt jednostkowy przy większych mocach, co czyni je popularnym wyborem w instalacjach przemysłowych i energetycznych o dużej skali.

Wymagają jednak dedykowanej komory olejowej, systemu przeciwpożarowego i tacy olejowej, co ogranicza elastyczność w przypadku, gdy w przyszłości trzeba by zwiększyć gabaryty stacji.

Transformatory suche są chętniej wybierane w obiektach, gdzie liczy się bezpieczeństwo pożarowe i możliwość instalacji wewnątrz budynków blisko odbiorników (np. w halach produkcyjnych, budynkach biurowych, centrach danych). Ich wadą bywa wyższy koszt jednostkowy przy dużych mocach oraz zwykle nieco większa wrażliwość na warunki środowiskowe (wilgotność, zapylenie), co przy planowanej rozbudowie w trudniejszych warunkach przemysłowych warto uwzględnić już na etapie doboru.

Z perspektywy przyszłej rozbudowy dobrą praktyką jest wybór typu transformatora spójnego z długoterminową strategią rozwoju obiektu — jeśli planowana jest ekspansja w kierunku instalacji wewnątrzbudynkowych, transformator suchy może ułatwić późniejsze etapy inwestycji.

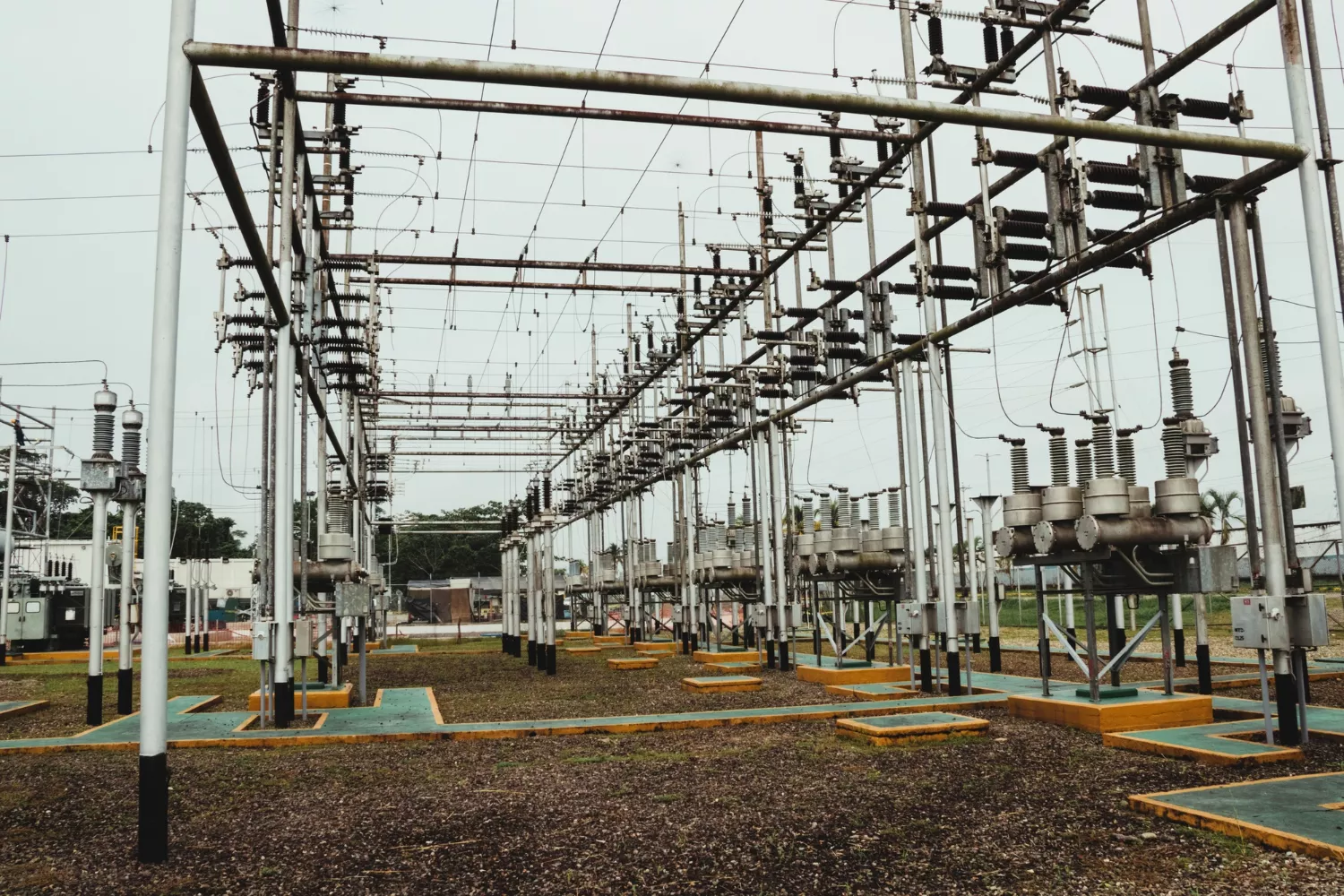

Jak zaplanować stację transformatorową SN/nn pod kątem przyszłej rozbudowy?

Planowanie stacji transformatorowej z myślą o rozbudowie wykracza poza sam dobór transformatora i obejmuje całą infrastrukturę towarzyszącą:

1. Rezerwa przestrzeni w rozdzielni SN — zaprojektowanie dodatkowego pola rozdzielczego już na etapie budowy stacji znacząco ułatwia późniejsze podłączenie drugiego transformatora lub nowego obwodu odpływowego.

2. Odpowiedni dobór kabli zasilających — przekrój kabli SN i nn warto dobierać z uwzględnieniem docelowej, a nie tylko początkowej mocy instalacji, ponieważ wymiana tras kablowych bywa równie kosztowna, co wymiana samego transformatora.

3. Fundament i konstrukcja stacji — przewidzenie w projekcie budowlanym możliwości posadowienia większej jednostki lub dobudowy kolejnego modułu kontenerowego.

4. System zabezpieczeń i automatyki — zabezpieczenia dobrane z pewnym marginesem nastawczym łatwiej przystosować do zwiększonej mocy niż wymieniać od podstaw.

5. Dostęp transportowy i serwisowy — zaplanowanie dróg dojazdowych i przestrzeni manewrowej pod kątem gabarytów docelowego, a nie tylko pierwszego transformatora.

   ---

Jakie formalności trzeba spełnić przy rozbudowie instalacji wymagającej większej mocy transformatora?

Rozbudowa instalacji wiążąca się ze zwiększeniem mocy transformatora SN wymaga zwykle przejścia przez kilka etapów formalnych:

• Wystąpienie o nowe lub zaktualizowane warunki przyłączenia do właściwego operatora systemu dystrybucyjnego, jeśli planowana moc przekracza wartość określoną w dotychczasowej umowie przyłączeniowej.

• Aktualizację projektu technicznego stacji transformatorowej, obejmującą dobór zabezpieczeń, badanie selektywności oraz — w razie potrzeby — analizę zwarciową dla nowych parametrów.

• Uzgodnienia przeciwpożarowe z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, szczególnie istotne w przypadku transformatorów olejowych o zwiększonej mocy.

• Odbiory techniczne i pomiary wykonywane przez uprawnione podmioty przed włączeniem zmodernizowanej stacji do eksploatacji.

• Aktualizację umowy o świadczenie usług dystrybucji oraz, w przypadku instalacji wytwórczych, aneksowanie umowy przyłączeniowej z OSD.

Wczesne zaplanowanie tych kroków, najlepiej równolegle z etapem projektowania rozbudowy, a nie dopiero po jej fizycznym rozpoczęciu, pozwala uniknąć opóźnień wynikających z długich terminów rozpatrywania wniosków przez operatorów sieci.

Jak podejść do doboru transformatora SN pod kątem przyszłej rozbudowy?

Dobór transformatora SN to decyzja, która w praktyce wykracza daleko poza bieżący bilans mocy instalacji. Świadome uwzględnienie scenariusza rozbudowy — czy to w postaci dodatkowych linii produkcyjnych, floty pojazdów elektrycznych, rozbudowy farmy PV czy integracji magazynu energii — pozwala uniknąć sytuacji, w której inwestycja poczyniona kilka lat wcześniej staje się barierą dla dalszego rozwoju.

Ważne zasady, które warto stosować przy planowaniu:

• dobieraj moc transformatora z rozsądną rezerwą (zwykle 20–40%), opartą na realnych planach inwestycyjnych, a nie wyłącznie na bieżącym zapotrzebowaniu,

• projektuj stację transformatorową w sposób modułowy, z myślą o możliwości dobudowy kolejnego pola rozdzielni lub drugiego transformatora,

• analizuj nie tylko cenę zakupu, ale pełny koszt cyklu życia (TCO), uwzględniając ryzyko i koszt ewentualnej przyszłej wymiany,

• uwzględniaj specyfikę obciążenia — udział odbiorników nieliniowych, planowaną generację rozproszoną czy integrację z magazynami energii,

• rozpoczynaj procedury formalne z operatorem sieci odpowiednio wcześnie, ponieważ to właśnie one najczęściej wyznaczają realny harmonogram rozbudowy.

Odpowiednio zaplanowany transformator SN nie jest jedynie elementem spełniającym bieżące wymagania techniczne — to inwestycja w elastyczność całej instalacji na kolejne lata jej eksploatacji.
