Kiedy stoisz obok stacji transformatorowej i słyszysz delikatne buczenie, trudno uwierzyć, że w tej metalowej skrzyni pulsuje życie sieci energetycznej.

A jednak większość z nas nosi w sobie od dziecka tę samą ciekawość: tę samą, która kazała sprawdzić, co jest w środku piłeczki golfowej, pingpongowej albo piłki tenisowej.

Kto nie próbował jej przewiercić, rozciąć albo rozpruć, żeby zobaczyć, jak wygląda „wnętrze świata”, niech pierwszy rzuci bezpiecznikiem ;-)

Transformator działa dokładnie na tym samym archetypowym impulsie: chęci zajrzenia tam, gdzie na co dzień nie zaglądamy.

Wewnątrz transformatora dzieje się coś fascynującego. Prąd przeobraża się niczym w alchemicznym procesie, a jego serce chłodzi olej o parametrach niemal laboratoryjnych.

Co dokładnie kryje się pod stalową pokrywą?

I dlaczego ta konstrukcja działa nieprzerwanie przez dziesiątki lat, mimo ekstremalnych temperatur, wibracji i napięć sięgających tysięcy woltów?

W Energeks pracujemy z transformatorami średniego napięcia na co dzień – od projektowania i testowania po wdrożenia w terenie. Wiemy, że zrozumienie wnętrza transformatora to nie tylko kwestia ciekawości, ale też bezpieczeństwa, efektywności i zgodności z normami.

Ten artykuł jest dla wykonawców, inwestorów, projektantów i pasjonatów techniki, którzy chcą zajrzeć do środka bez ryzyka porażenia prądem.

Po lekturze będziesz wiedzieć:

• z jakich kluczowych elementów składa się transformator olejowy,
• jaką rolę pełni olej i jak współpracuje z układem magnetycznym,
• czym różni się konstrukcja transformatora hermetycznego od tego z konserwatorem,
• jakie błędy konstrukcyjne najczęściej skracają jego żywotność.

Na końcu czega Cię bonus, lista 5 błędów eksploatacyjnych, które potrafią zniszczyć nawet najlepiej zaprojektowany transformator

Czas czytania: ok. 7 minut

Rdzeń magnetyczny – żelazne serce transformatora

Kiedy patrzysz na transformator olejowy z zewnątrz, widzisz solidną stalową skrzynię, często zamkniętą w betonowej obudowie prefabrykowanej stacji. Ale prawdziwe życie tego urządzenia toczy się w środku – tam, gdzie bije jego żelazne serce: rdzeń magnetyczny. Bez niego transformator byłby jak ciało bez układu krwionośnego – nie miałby jak przenieść energii z uzwojeń pierwotnych do wtórnych.

Żeby zrozumieć, jak to działa, trzeba na chwilę wrócić do podstaw fizyki. Transformator nie „przesyła” prądu bezpośrednio między uzwojeniami. Zamiast tego wykorzystuje zjawisko indukcji elektromagnetycznej. Gdy przez uzwojenie pierwotne przepływa prąd zmienny, wytwarza zmienne pole magnetyczne, które z kolei indukuje napięcie w uzwojeniu wtórnym. A to wszystko dzieje się dzięki rdzeniowi – elementowi, który ten strumień magnetyczny prowadzi i skupia, jak dobrze ułożona autostrada dla pola elektromagnetycznego.

Z czego zrobiony jest rdzeń transformatora olejowego?

Nie z „żelaza”, jak mawia się potocznie, ale z blach elektrotechnicznych

– cienkich, precyzyjnie walcowanych arkuszy stali krzemowej o niskich stratach magnetycznych.

To bardzo szczególny materiał. Każda blacha jest pokryta izolacją, żeby zminimalizować zjawisko prądów wirowych, które mogłyby zamienić transformator w niechciany grzejnik.

Grubość jednej blachy to zwykle 0,23–0,30 mm – tyle co kartka papieru technicznego.

Blachy są układane warstwowo, niczym strony książki o energii, i skręcane w pakiety.

To tzw. rdzeń warstwowy (laminowany). Im cieńsze blachy i im lepsza ich jakość, tym mniejsze straty jałowe – czyli energia, którą transformator zużywa tylko po to, żeby być „włączony”, nawet bez obciążenia.

W transformatorach olejowych stosuje się dwa główne typy rdzeni:

• rdzenie kolumnowe, gdzie uzwojenia są nawinięte na pionowe kolumny rdzenia,
• rdzenie płaszczowe, rzadziej spotykane w energetyce SN, gdzie uzwojenia otaczają rdzeń.

Kolumnowe mają tę zaletę, że są bardziej zwarte i lepiej odprowadzają ciepło – idealne do współpracy z olejem chłodzącym.

Jak wygląda montaż rdzenia w praktyce?

Tutaj kończy się teoria, a zaczyna prawdziwa sztuka rzemiosła. Rdzeń transformatora nie może mieć luzów ani szczelin powietrznych, bo każda taka mikroszczelina to potencjalne źródło strat i hałasu. Dlatego blachy układa się z chirurgiczną precyzją. W dużych zakładach produkcyjnych stosuje się roboty i prasy do automatycznego układania pakietów, ale w mniejszych transformatorach SN wciąż widać rękę człowieka – dosłownie.

Blachy są składane „na zakładkę”, tzw. cięcie step-lap, które ogranicza straty na styku i zmniejsza charakterystyczne buczenie. To buczenie, które słyszysz, gdy stoisz przy stacji, to właśnie mikrodrgania blach pod wpływem zmiennego pola magnetycznego. Dla niektórych to dźwięk spokoju i stabilności sieci, dla innych – sygnał, że „trafo pracuje jak trzeba”.

Jakie znaczenie ma orientacja ziarnowa?

To termin, który brzmi jak z kursu metalurgii, ale ma ogromne znaczenie dla efektywności transformatora.

Stal krzemowa może być zwykła (non-oriented) albo zorientowana (grain-oriented, GO).

Ta druga ma strukturę krystaliczną ułożoną w jednym kierunku, co pozwala łatwiej przewodzić strumień magnetyczny.

Efekt? Niższe straty i cichsza praca.

Transformator z rdzeniem z blach zorientowanych może mieć straty jałowe mniejsze nawet o 30–40% w porównaniu ze starszymi konstrukcjami.

W praktyce oznacza to dziesiątki megawatogodzin zaoszczędzonej energii w ciągu całego życia urządzenia.

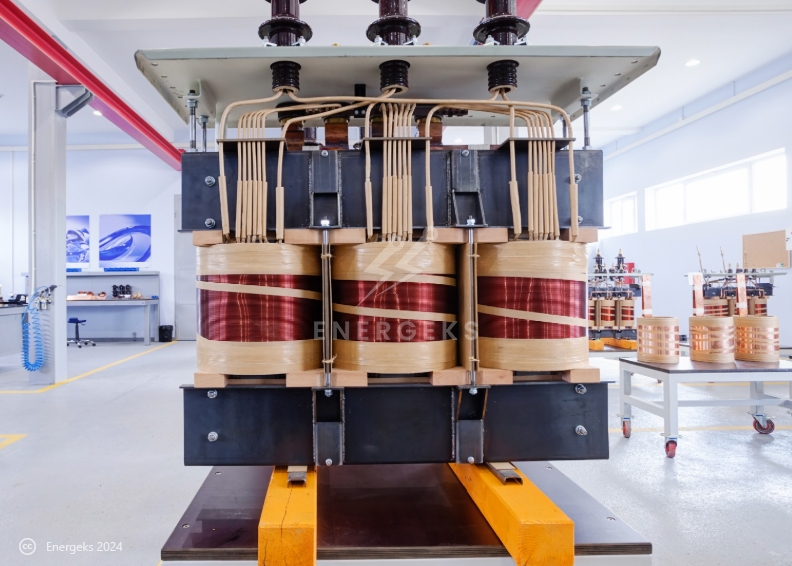

To co widzisz, to moment, w którym olejowy gigant stoi rozebrany prawie do rosołu, pokazując swoje miedziane muskuły bez cienia wstydu: miedziane uzwojenia błyszczą jak lakierowane felgi, izolacja poukładana jak fryzura po wizycie u perfekcyjnego barber shopu, a rdzeń robi za solidny kręgosłup całej konstrukcji. Tu widać, ile w tej robocie jest precyzji, rzemiosła i obsesji na punkcie jakości.

Olej spotyka żelazo – czyli jak rdzeń współpracuje z chłodzeniem

Rdzeń jest całkowicie zanurzony w oleju transformatorowym, który pełni podwójną funkcję: izoluje i chłodzi. Ciepło powstające w wyniku strat magnetycznych i prądów wirowych jest odbierane przez olej i przekazywane do ścian zbiornika, gdzie zostaje rozproszone. W nowoczesnych transformatorach stosuje się systemy wymuszonego obiegu oleju, co pozwala zwiększyć moc jednostkową bez przegrzewania rdzenia.

Dlaczego to wszystko ma znaczenie?

Bo rdzeń to nie tylko metalowy szkielet – to punkt wyjścia do całej efektywności transformatora. Od jego jakości zależy:

• poziom strat jałowych (czyli koszt energii, którą sieć „połyka” bez obciążenia),
• hałas i wibracje,
• temperatura pracy i trwałość izolacji,
• a w konsekwencji – długość życia transformatora.

Jak mawiają inżynierowie z hal montażowych:

„Zły rdzeń zje najlepszy olej, najlepsze uzwojenia i najlepszy projekt.”

Dlatego zanim transformator trafi do stacji, jego rdzeń przechodzi testy indukcyjności, strat i przenikalności magnetycznej.

To badania, które decydują, czy żelazne serce będzie biło równym rytmem przez kolejne dekady.

Uzwojenia, które zamieniają napięcie w energię użytkową

W świecie transformatorów uzwojenia są jak mięśnie kulturysty.

Nie błyszczą tak jak lakierowana obudowa, nie brzęczą tak wyraźnie jak rdzeń, ale to one wykonują najcięższą robotę.

Zamieniają napięcie, stabilizują przepływ energii i robią to z precyzją, która aż prosi się o porównanie do mistrzów sztuk walki: minimum ruchu, maksimum efektu.

W transformatorze olejowym są dwa główne typy uzwojeń.

Pierwotne, które przyjmują wysokie napięcie niczym strażnik na bramie elektrowni,

oraz wtórne, które na wyjściu oddają prąd w formie strawnej dla sieci.

Miedź – lub aluminium – tworzą wielokrotnie nawinięte, równiutkie warstwy, które przypominają trochę perfekcyjnie ułożone ciasto francuskie.

Każda warstwa ma swoją izolację.

Każdy zwój musi być na swoim miejscu.

Każdy milimetr ma znaczenie, bo mówimy o polach elektrycznych zdolnych generować napięcia, które w sekundę potrafią zamienić zwykły błąd montażowy w pożar, zator olejowy lub przebicie, którego nikt nie chce oglądać.

Uzwojenia w transformatorach olejowych to również element, który najbardziej zdradza charakter producenta.

Wystarczy jedno spojrzenie na geometrię, układ chłodzenia i sposób prowadzenia wyprowadzeń, żeby doświadczony inżynier ocenił, czy mamy do czynienia z rzemiosłem pierwszej ligi, czy budżetowym eksperymentem, który raczej nie powinien trafić gdziekolwiek bliżej rozdzielni SN.

Linia uzwojenia mówi prawdę. Albo jest czysta, jednolita i perfekcyjnie nawinięta, albo krzyczy, że coś poszło za szybko.

Warto pamiętać, że uzwojenia pracują w temperaturach, które potrafią przekraczać sto stopni Celsjusza. Olej chłodzi, ale fizyki nie oszukasz.

Dlatego tak ważne są materiały izolacyjne – zazwyczaj papier elektroizolacyjny impregnowany olejem, który działa jak koc i bariera jednocześnie.

Im lepiej zaimpregnowany papier i im równiej ułożone warstwy, tym dłużej trafo będzie pracować bez narzekań. Zostawienie mikroszczelin, przegrzana miedź, źle dobrana klasa izolacji – to wszystko skraca życie transformatora jak nieprzespane noce skracają życie człowieka.

Właśnie tutaj dzieje się cała magia konwersji napięcia.

W rdzeniu powstaje zmienne pole magnetyczne, które indukuje napięcie w uzwojeniu wtórnym.

To jak dialog, którego nie słyszysz, ale widzisz efekty – w postaci energii użytkowej, która dociera do domów, pomp, fabryk, magazynów energii i całej reszty infrastruktury, którą traktujemy jako coś oczywistego.

Dobrze zaprojektowane uzwojenia to również gwarancja stabilności przy zwarciach i przeciążeniach. Transformator, który jest „miedzianie odporny”, wytrzyma więcej, bo jego uzwojenia nie zapadają się, nie przesuwają i nie pękają w krytycznych momentach.

Różnica między solidnym a słabym trafem często ujawnia się dopiero po pierwszym zwarciu – i wtedy już nie ma dyskusji, która miedź była „tą właściwą”.

Na koniec warto zauważyć, że uzwojenia mają swój subtelny urok. Jest w nich pewna geometryczna estetyka, porządek, rytm. Transformator, który ma takie uzwojenia, odwdzięczy się latami spokojnej pracy. To jedna z tych relacji, w której precyzja naprawdę ma znaczenie.

Jeśli chcesz zobaczyć, jak te uzwojenia powstają krok po kroku, zajrzyj do naszego artykułu:

Jak powstaje transformator: 10 etapów produkcji transformatora olejowego

To świetne uzupełnienie tej części wpisu, bo pokazuje cały proces od pierwszej blachy, przez nawijanie miedzi, aż po finalne próby i montaż. Idealnie domyka temat.

Olej izolacyjny, niewidzialny strażnik temperatury

Gdyby transformator był żywym organizmem, olej izolacyjny byłby jego krwią.

Cicha, pracowita substancja, która nie domaga się uwagi, nie błyszczy, nie pachnie spektakularnie, ale wykonuje robotę tak ważną, że bez niej cały układ poskładałby się jak domek z kart.

To właśnie olej izolacyjny stoi na granicy między spokojną pracą a katastrofą, którą operatorzy wolą oglądać tylko na szkoleniach.

Olej transformatorowy działa w dwóch głównych rolach.

Po pierwsze izoluje, czyli odsuwa od siebie napięcia tak skutecznie, jakby między przewodami rozciągał niewidzialną sieć ochronną.

Po drugie chłodzi i to chłodzi dosłownie każdy element, który generuje ciepło.

Miedź (lub aluminium) i rdzeń mają tendencję do podgrzewania atmosfery wokół siebie.

Olej odbiera to ciepło, przenosi je do ścian zbiornika i oddaje je otoczeniu.

Bez niego transformator byłby niczym piec konwekcyjny, tylko zdecydowanie mniej przyjemny.

Na rynku dominują dwie główne kategorie oleju.

Pierwsza to oleje mineralne, czyli klasyka energetyki.

Stabilne, przewidywalne, tanie, z dobrze przebadaną charakterystyką.

Druga to oleje estrowe.

Coraz częściej wybierane przez projektantów stacji i farm fotowoltaicznych, bo są biodegradowalne i mają wyższą temperaturę zapłonu.

W praktyce oznacza to dodatkowy margines bezpieczeństwa.

Dla wielu inwestorów liczy się także to, że oleje estrowe lepiej wnikają w papier izolacyjny, co spowalnia jego starzenie.

Temperatura pracy transformatora to złożona układanka.

Każdy stopień w górę przekłada się na szybsze starzenie izolacji celulozowej.

A to izolacja, nie miedź, decyduje o trwałości całego urządzenia. Dlatego dobry olej to nie fanaberia. To inwestycja w dziesiątki lat stabilnej pracy.

Zbyt duża wilgoć w oleju, zanieczyszczenia lub degradacja chemiczna mogą doprowadzić do czegoś, co w energetyce określa się krótko i bezpośrednio: kłopot.

Ciekawostką jest to, że olej transformatorowy przez lata prowadzi swoją własną kronikę życia urządzenia.

Każda mikroskaza chemiczna zostawia w nim ślad.

Dlatego badanie DGA, czyli analiza gazów rozpuszczonych w oleju, jest jak czytanie dziennika pokładowego.

Z wydruków można dowiedzieć się, czy w transformatorze pojawiają się iskrzenia, przegrzewanie punktowe, powolna degradacja izolacji albo początki procesów termicznych, które wymagają reakcji. Doświadczony diagnosta potrafi wyciągnąć z tej próbki więcej informacji niż lekarz z prześwietlenia płuc.

Olej transformatorowy pracuje także jako amortyzator.

Tłumi wibracje, chroni uzwojenia przed przesuwaniem i zabezpiecza układ w przypadku zwarcia. W transformatorach hermetycznych olej ma spokój, bo cały układ jest zamknięty. W konstrukcjach z konserwatorem oddycha poprzez układ oddechowy, którego zadaniem jest trzymać wilgoć na dystans.

Dlaczego to wszystko ma znaczenie?

Bo jakość oleju zmienia wszystko. Jeśli olej jest czysty, suchy i stabilny chemicznie, transformator może pracować trzydzieści lat bez kaprysów.

Jeśli olej jest zaniedbany, nawet najlepszy rdzeń i najrówniejsze uzwojenia nie uratują sytuacji.

Na tym etapie wielu inżynierów zaczyna traktować olej jak partnera, a nie jak medium techniczne.

Bo kiedy widzi się, jak dobrze zaimpregnowany papier, czysty olej i stabilna temperatura przekładają się na ciszę pracy i niskie straty, zrozumienie przychodzi samo.

To ta niewidzialna część transformatora, która zasługuje na zdecydowanie więcej uwagi.

Jeśli interesuje Cię, jak olej zachowuje się w prawdziwych warunkach pracy i po czym poznać, że coś zaczyna iść nie tak, warto zajrzeć także do naszego artykułu:

Wycieki oleju w transformatorach - nie ignoruj tych sygnałów

To praktyczne opracowanie o symptomach, diagnostyce i naprawie nieszczelności, które mogą zadecydować o życiu całego transformatora.

Zbiornik, konserwator, przełączniki, termometry, czyli ciało transformatora

Kiedy patrzymy na transformator olejowy jako całość, łatwo skupić się na uzwojeniach i rdzeniu.

To serce i mięśnie, czyli wnętrze, które wykonuje właściwą robotę. Ale całe to wnętrze musi mieć solidną obudowę.

Ciało, które ochroni, utrzyma parametry i da transformatorowi szansę przeżyć trzy dekady nawet w najbardziej kapryśnym klimacie.

I tu zaczyna się opowieść o zbiorniku, konserwatorze, przełącznikach i termometrach.

Elementach, które na pierwszy rzut oka wyglądają jak dodatki, ale tak naprawdę decydują o tym, czy transformator w ogóle ma szansę dożyć emerytury.

Zbiornik to pancerz, który trzyma w ryzach cały układ.

Gruba stal, często pofałdowana w radiatorach, dzięki którym olej ma gdzie oddać ciepło.

W terenie widać go jako niepozorną skrzynię, ale każdy projektant wie, że zbiornik jest jak skorupa żółwia. Wytrzymuje przeciążenia, zmiany temperatur, podmuchy wiatru, śnieg zalegający po kolana i każde zwarcie, które wprowadza konstrukcję w chwilowy stres.

Nad zbiornikiem często króluje konserwator, czyli dodatkowy zbiornik oleju, który kompensuje zmiany objętości wynikające z temperatury. To taki techniczny oddech transformatora.

Gdy urządzenie się nagrzewa, olej rozszerza się i wędruje do konserwatora.

Gdy stygnie, wraca do zbiornika głównego.

Obecność konserwatora może wydawać się detalem, ale to detal, który realnie chroni izolację przed wilgocią. Dlatego tak wielu specjalistów szuka odpowiedzi na klasyczne pytanie: czy wybrać transformator z konserwatorem, czy hermetyczny.

Przyglądaliśmy się obu konstrukcjom tutaj, zachęcamy do zapoznania się z treścią:

Transformator z konserwatorem czy hermetyczny - kiedy który ma sens?

To dobry punkt odniesienia, jeśli chcesz świadomie podejść do zamówienia lub modernizacji stacji.

Przełączniki zaczepów to kolejny kluczowy element ciała transformatora.

To niewielkie mechanizmy, które pozwalają dopasować napięcie do warunków sieciowych.

W transformatorach SN najczęściej spotyka się zaczepy regulowane bez obciążenia, które ustawia się przed uruchomieniem urządzenia.

To trochę jak dopasowanie butów przed długim marszem, bo od właściwego ustawienia zależy, czy trafo wejdzie w pracę gładko, czy będzie się męczyć przy granicznych napięciach.

W większych jednostkach stosuje się OLTC, czyli przełączniki pod obciążeniem.

To już wyższa szkoła jazdy. Mechanika, hydraulika, iskry gaszone w oleju i bieżąca regulacja napięcia w trakcie pracy.

Następnie mamy termometry, wskaźniki poziomu oleju, zawory i przekaźniki.

Niewielkie elementy, które pełnią rolę narządów zmysłów transformatora. Termometr pokazuje temperaturę uzwojeń i oleju. Wskaźnik poziomu oleju daje sygnał, że dzieje się coś niepokojącego. Zawory pozwalają na szybkie odpowietrzanie lub spuszczenie oleju do badań.

A przekaźnik Buchholza w transformatorach z konserwatorem reaguje na gromadzenie się gazów.

To bardzo poważny sygnał. Jeśli Buchholtz się odzywa, cała obsługa wie, że trzeba działać zanim iskra zamieni się w uszkodzenie.

Całe to ciało transformatora to zespół, który działa harmonijnie tylko wtedy, gdy każdy element jest dopracowany.

Jakość spawów.

Szczelność uszczelek.

Stabilność mechaniczna radiatorów.

Stan powłoki antykorozyjnej.

To te rzeczy, które widać dopiero w terenie, szczególnie gdy przychodzi listopadowy wiatr, śnieg po łydki i standardowe przyjęcie techniczne, podczas którego nikt nie odpuści nawet centymetra.

Tam właśnie zbiornik i cała jego osprzętowa rodzina pokazują, czy transformator jest konstrukcją przemyślaną, czy tylko próbą wejścia do świata energetyki bocznymi drzwiami.

Ciało transformatora to coś więcej niż metalowa puszka.

To tarcza, amortyzator, stabilizator i strażnik, który chroni wnętrze.

A jeśli jest dobrze wykonane, transformator odpłaca się spokojną pracą nawet w miejscach, gdzie pogoda i obciążenia potrafią być kapryśne.

Energetyka nie lubi niespodzianek.

Dlatego tak ważne jest, aby urządzenia w niej pracujące były przewidywalne, szczelne i odporne.

Kiedy konstrukcja zawodzi, a transformator płaci cenę: najczęstsze projektowe pułapki skracające jego życie

Transformator olejowy może być zaprojektowany jak marzenie i wyprodukowany z najlepszej miedzi na kontynencie, ale jeśli po drodze dojdzie do błędu konstrukcyjnego, życie urządzenia zaczyna się skracać już w dniu montażu.

W branży mówi się czasem, że transformator starzeje się nie od liczby lat, ale od liczby nietrafionych decyzji konstrukcyjnych, które ktoś kiedyś uznał za oszczędność albo drobny kompromis.

A kompromisy w transformatorach mszczą się powoli, ale skutecznie.

Najczęstszym grzechem jest nieprawidłowe prowadzenie uzwojeń.

Jeśli miedź jest ułożona nierówno, jeśli pojawiają się lokalne naprężenia albo przestrzenie, które trudno później wypełnić olejem, transformator zaczyna mieć problemy jeszcze zanim trafi do testów fabrycznych.

Miejsca o gorszym chłodzeniu grzeją się szybciej, a przegrzewany papier izolacyjny starzeje się w tempie, którego nie da się później odwrócić.

Z punktu widzenia trwałości to jak włożenie nowego silnika do auta, które już ma zatarte panewki. Pojedzie, ale długo nie pojedzie.

Drugim klasycznym błędem konstrukcyjnym jest zła geometria układu chłodzenia.

Radiatory za małe, źle rozmieszczone albo ustawione pod kątem, który utrudnia naturalną cyrkulację oleju. Skutki są proste. Olej, zamiast krążyć spokojnie i oddawać ciepło, tworzy gorące kieszenie.

W tych kieszeniach starzeje się wszystko. Olej. Papier. Uszczelki.

Transformator niby działa, ale robi to w wiecznym stresie termicznym. A każdy stopień powyżej normy to skracanie życia izolacji w sposób wykładniczy. Jeśli ktoś chce sprawdzić, jak wiele można stracić na złej geometrii chłodzenia, wystarczy zajrzeć do wyników badań stanu oleju po kilku latach pracy. Zdradzają wszystko.

Trzeci problem to konstrukcja zbiornika.

Wydaje się, że stal to stal. Ale nie każda ma tę samą jakość, nie każde spawy wytrzymają te same naprężenia i nie każde połączenia zachowają szczelność przy zmianach temperatury.

Nawet drobna deformacja radiatora pod wpływem ciśnienia potrafi zmienić obieg oleju, a mikroskopijna nieszczelność na spawie prowadzi do wejścia wilgoci. Wilgoć w oleju oznacza podwyższony współczynnik strat dielektrycznych. Podwyższony współczynnik strat dielektrycznych oznacza, że transformator zaczyna chodzić ciężej. I tak w kółko, aż do pierwszego poważnego alarmu.

Kolejny błąd to oszczędności w systemie uszczelnień.

W wielu transformatorach to właśnie uszczelki są pierwszym elementem, który się starzeje. Słaba guma, niedopasowane pierścienie, brak odpowiednich tolerancji na ruchy termiczne. Efekt końcowy jest zawsze ten sam, czyli olej zaczyna znikać. A transformator bez oleju to transformator z problemami nie tylko izolacyjnymi, ale też termicznymi. Zaczyna pracować jak piec z zatkanym kominem. Prędzej czy później przyjdzie sygnał, a po nim pytanie, dlaczego ta uszczelka kosztowała pięć złotych mniej.

Osobną kategorią błędów są nieprzemyślane rozwiązania dotyczące przełączników zaczepów.

Źle dobrane pozycje regulacyjne, słaba izolacja wewnętrzna, za mała komora przełącznika. To wszystko sprawia, że zaczepy nie tylko szybciej się zużywają, ale również tworzą miejsca ryzyka iskrzenia. A każda iskra w oleju to gazy. A każde gazy to alarm Buchholza. A każdy alarm Buchholza to telefon od operatora i długie rozmowy o tym, dlaczego urządzenie nie przeszło spokojnie kolejnego cyklu pracy.

Na koniec warto wspomnieć o zbyt dużej liczbie kompromisów konstrukcyjnych dotyczących ograniczenia hałasu. Źle zaprojektowany układ step lap, niedostateczne usztywnienie rdzenia, luzy na pakietach. To wszystko zwiększa drgania, które z czasem powodują mikropęknięcia izolacji.

Nawet jeśli transformator nie hałasuje ponad normę, drgania są jego wrogiem wewnętrznym. Po latach robią to samo, co fale robią z betonem falochronu. Powoli, niewidocznie, ale konsekwentnie.

Błędy konstrukcyjne są jak wady w fundamentach budynku.

Ich nie widać na powierzchni, ale wpływają na wszystko. Każdy transformator ma swoją historię i swoje przeznaczenie. A ten, który został zaprojektowany bez kompromisów, ma największą szansę przeżyć swoje dwadzieścia pięć do trzydziestu lat nie jako ciekawostka serwisowa, lecz jako stabilny element sieci, który po prostu robi swoje.

5 błędów eksploatacyjnych, które potrafią zniszczyć nawet najlepiej zaprojektowany transformator

Konstrukcja to jedno, ale życie transformatora rozgrywa się dopiero w terenie.

I tutaj zaczyna się prawdziwy test charakteru urządzenia. Nawet perfekcyjnie zaprojektowany i wykonany transformator można „zajechać”, jeśli eksploatacja idzie w poprzek zdrowego rozsądku.

Na placach budowy, w stacjach GPZ i na farmach PV widzieliśmy wiele sytuacji, w których nie urządzenie zawiniło, tylko ludzkie przyzwyczajenia, skróty i pośpiech.

A transformator, choć dzielny, nie wygrywa z czasem ani z błędami obsługi. Oto najczęstsze eksploatacyjne przewinienia.

1.Pierwszym z nich jest ignorowanie wilgoci.

Transformator nie lubi wody w żadnej formie. Ani tej w oleju, ani tej w papierze, ani tej, która pojawia się przez nieszczelności. Kiedy olej zaczyna mieć podwyższoną zawartość wilgoci, jego właściwości dielektryczne spadają drastycznie. Papier izolacyjny zaczyna starzeć się w tempie, które można porównać do jazdy autem z zaciągniętym ręcznym. A wszystko to dałoby się uniknąć jednym badaniem oleju rocznie i reagowaniem na pierwsze sygnały.

2.Drugim błędem jest przegrzewanie izolacji przez niewłaściwe obciążanie transformatora.

W energetyce często powtarza się, że transformator można przeciążyć, ale z głową. Problem w tym, że wielu wykonawców robi to bez głowy, zakładając, że jeśli transformator ma tabliczkę z piękną liczbą MVA, to może pracować na niej przez dwanaście miesięcy w roku. Tymczasem każdy producent podaje krzywe dopuszczalnych przeciążeń i temperatur. Ignorowanie ich jest jak wystawienie bieżni na zbyt duże nachylenie i udawanie, że nic się nie dzieje. Dzieje się. Zawsze.

3.Trzecim problemem jest brak regularnych przeglądów mechanicznych.

Uszczelki parcieją. Izolatory się brudzą. Zawory potrafią o sobie zapomnieć. Nawet śruby na radiatorach lubią się poluzować, jeśli transformator stoi w miejscu, gdzie wiatr wieje przez pół roku z jednej strony. Mechaniczne zaniedbania prowadzą do nieszczelności, a nieszczelności do wilgoci, a wilgoć do awarii. Spirala szybka, przewidywalna i niemal zawsze możliwa do uniknięcia.

4.Czwarty błąd to lekceważenie odchyleń napięcia i jakości energii.

Transformator, który przez lata pracuje przy podwyższonym napięciu, jest jak człowiek, który codziennie pije o jeden kubek kawy za dużo. Da radę, ale jego serce nie podziękuje. Przegrzewanie rdzenia, zwiększone straty jałowe, przeciążone izolacje. W sieciach dystrybucyjnych przyłącza są często budowane szybko i pod presją, co sprawia, że transformator bierze na siebie skutki pracy źle skompensowanych instalacji. A to, co odbywa się na poziomie napięć, widać później w wynikach DGA.

5.Piąty błąd to nieodpowiednie warunki środowiskowe.

Transformatory źle znoszą stałe zasolenie, zanieczyszczenia przemysłowe, brak osłony przed wodą spływającą po instalacji i wibracje przenoszone z fundamentów. Jeśli transformator stoi na źle wykonanym fundamencie, każdy impuls zwarciowy i każdy podmuch wiatru przenosi się na konstrukcję. Po latach robi to różnicę. Widać to w stanie radiatorów, skręceń, izolatorów, a czasem nawet samego rdzenia.

Błędy eksploatacyjne to często nie efekt złej woli, ale rutyny.

Transformator stoi, działa, nie świeci żadnym alarmem, więc „na oko” ma się dobrze. A tymczasem w środku dzieją się powolne procesy, które dopiero po latach stają się widoczne. Dobra eksploatacja to nie tylko reagowanie na awarie. To codzienna troska o urządzenie, które za tę troskę odpłaca się niezawodnością. Transformator, który ma czysty olej, zdrową izolację i stabilne warunki pracy, potrafi działać tak przewidywalnie, że aż nudno. A nuda, w energetyce, jest najwyższą formą komplementu.

Co zostaje, kiedy zamykamy pokrywę transformatora

Zajrzenie do wnętrza transformatora olejowego to trochę jak otwarcie tej golfowej piłeczki z dzieciństwa. Różnica jest tylko taka, że tutaj zamiast gumowego jądra znajdujemy precyzję, termodynamikę, chemię oleju i architekturę, która trzyma w ryzach tysiące woltów.

Transformator to nie „metalowa puszka z miedzią”. To żywy, reagujący układ, w którym każdy detal decyduje o latach pracy. Rdzeń. Uzwojenia. Olej. Zbiornik. Przełączniki. Diagnostyka. Eksploatacja. Wszystko składa się na historię urządzenia, które ma tylko jedno zadanie: pracować cicho, stabilnie i bez dramatów.

Jeśli pracujesz nad projektem, w którym liczą się niezawodność, bezpieczeństwo, zgodność z normami i długa żywotność, jesteśmy obok. Dobieramy moc, chłodzenie, typ izolacji, rodzaj oleju i parametry, które naprawdę robią różnicę w terenie.

Poznaj naszą ofertę transformatorów Ecodesign Tier 2, w tym jednostek dostępnych od ręki i pełnych pakietów dokumentacyjnych na stronie Energeks. Zapraszamy Cię także do naszej społeczności na LinkedIn.

Dziękujemy, że jesteś tu z nami. A jeśli chcesz omówić swój projekt, ustalić parametry lub przygotować checklistę odbiorową dla transformatora SN, po prostu napisz.

Zrobimy to tak, jak robi się najlepsze rzeczy w energetyce: spokojnie, konkretnie i wspólnie.

Źródła:

https://electrical-engineering-portal.com/

Cable Comminuty.com

Power Tech Systems
