Stacja transformatorowa dla e-mobilności 630 do 2500 kVA
Gdzie pracuje i jak jest zbudowana
Zastosowania
- zajezdnie autobusów elektrycznych
- huby ładowania przy drogach
- floty dostawcze i bazy logistyczne
- parkingi firmowe i handlowe
Budowa
- Obudowa z korytarzem obsługi szerokości 2,55 m (630 kVA, 2 x 630 kVA) albo 2,96 m (800 do 1250 kVA, 2 x 800 i 2 x 1000 kVA); od 1600 kVA obudowa wielosegmentowa indywidualna.
- Pole transformatorowe z rozłącznikiem i bezpiecznikami HH do 800 kVA, z wyłącznikiem od 1000 kVA (sieć 15 kV); pomiar rozliczeniowy po stronie SN w polu pomiarowym.
- Rozdzielnica nN na 4 do 16 odpływów NH (razem z rezerwowymi do 24 pól), przy dwóch transformatorach dwie sekcje ze sprzęgłem normalnie otwartym, ograniczniki przepięć typu 1+2.
- Od 800 kVA aparat główny nN to wyłącznik powietrzny, od 1600 kVA połączenie transformatora z rozdzielnicą nN to szynoprzewód.
- Telemechanika: przygotowanie (T1), wskaźniki zwarć FPI (T2) albo zdalne sterowanie (T3); na życzenie analizator sieci, kompensacja biegu jałowego i przycisk ppoż.
Zalety
- Każda ładowarka na własnym odpływie z zabezpieczeniem.
- Dwa transformatory i dwie sekcje nN: przegląd jednego transformatora nie wyłącza całej zajezdni.
- Moc docelowa: obudowa, misa olejowa, szyny i połączenia nN od razu na większy transformator.
- Analizator sieci na życzenie: pomiar techniczny w rozdzielnicy nN.
Ograniczenia
- Ładowarki wprowadzają wyższe harmoniczne: transformator i zabezpieczenia projektant dobiera z zapasem.
- Od 1600 kVA obudowa indywidualna, bez rysunków budowlanych w typoszeregu.
- Duża moc przyłączeniowa oznacza pomiar po stronie SN i uzgodnienia z OSD po stronie inwestora.
Typowe konfiguracje i kody stacji
| Moc | Kod stacji | Obudowa | Masa obudowy | Pola SN | Pomiar | Aparat główny nN | Odpływy nN |
|---|---|---|---|---|---|---|---|
| 630 kVA | ENG-E630-15S-LPT-08-KT1 | KSW 2,55 x 4,00 m | ok. 20,7 t | L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 8 x NH2 400 A |
| 800 kVA | ENG-E800-15S-LPT-10-KT1 | KSW 2,96 x 4,56 m | ok. 28 t | L+P+T, HH 50 A | SN, 40/5 A | wyłącznik powietrzny 1250 A, Icu min. 20 kA | 10 x NH2 400 A |
| 1000 kVA | ENG-E1000-15S-LPV-10-KT1 gotowy zestaw | KSW 2,96 x 4,56 m | ok. 28 t | L+P+V, wyłącznik | SN, 40/5 A | wyłącznik powietrzny 1600 A, Icu min. 24 kA | 10 x NH2 400 A |
| 1250 kVA | ENG-E1250-15S-LPV-12-KT1 | KSW 2,96 x 4,56 m | ok. 28 t | L+P+V, wyłącznik | SN, 50/5 A | wyłącznik powietrzny 2000 A, Icu min. 30 kA | 12 x NH2 400 A |
| 1600 kVA | ENG-E1600-15S-LPV-12-KT1 | indywidualna, wielosegmentowa | wg projektu | L+P+V, wyłącznik | SN, 75/5 A | wyłącznik powietrzny 2500 A, Icu min. 39 kA | 12 x NH2 400 A |
| 2000 kVA | ENG-E2000-15S-LPV-16-KT1 | indywidualna, wielosegmentowa | wg projektu | L+P+V, wyłącznik | SN, 100/5 A | wyłącznik powietrzny 3200 A, Icu min. 48 kA | 16 x NH2 400 A |
| 2500 kVA | ENG-E2500-15S-LPV-16-KT1 | indywidualna, wielosegmentowa | wg projektu | L+P+V, wyłącznik | SN, 100/5 A | wyłącznik powietrzny 4000 A, Icu min. 60 kA | 16 x NH2 400 A |
| 2 x 630 kVA | ENG-E2x630-15S-LPTT-08-KT1 | KSW 2,55 x 6,00 m | ok. 29,4 t | L+P+T+T, HH 40 A | SN, 50/5 A | 2 x rozłącznik izolacyjny 1250 A | 8 x NH2 400 A na sekcję |
| 2 x 630 kVA | ENG-E2x630-15S-LPTT-08-K gotowy zestaw | KSW 2,55 x 6,00 m | ok. 29,4 t | L+P+T+T, HH 40 A | SN, 50/5 A | 2 x rozłącznik izolacyjny 1250 A | 8 x NH2 400 A na sekcję |
| 2 x 800 kVA | ENG-E2x800-15S-LPTT-10-KT1 | KSW 2,96 x 6,96 m | ok. 40,1 t | L+P+T+T, HH 50 A | SN, 75/5 A | 2 x wyłącznik powietrzny 1250 A, Icu min. 20 kA | 10 x NH2 400 A na sekcję |
| 2 x 1000 kVA | ENG-E2x1000-15S-LPVV-10-KT1 | KSW 2,96 x 7,16 m | ok. 42,5 t | L+P+V+V, wyłącznik | SN, 100/5 A | 2 x wyłącznik powietrzny 1600 A, Icu min. 24 kA | 10 x NH2 400 A na sekcję |
Wartości z kreatora stacji Energeks dla sieci 15 kV i rozdzielnicy SN z izolacją stało-powietrzną. Masy obudów poglądowe, bez aparatury i transformatora. Kliknij kod, aby otworzyć konfigurację w kreatorze.
Rzut, elewacje i schemat

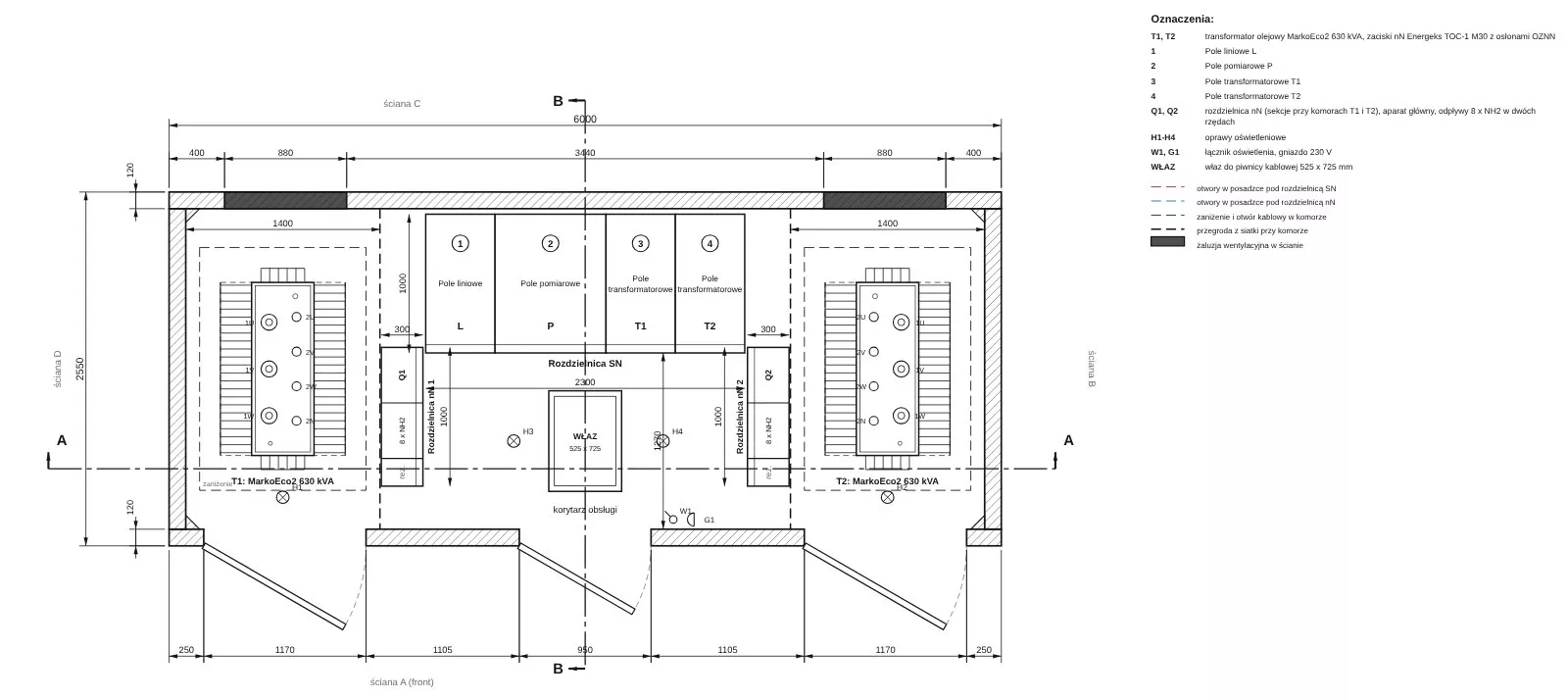

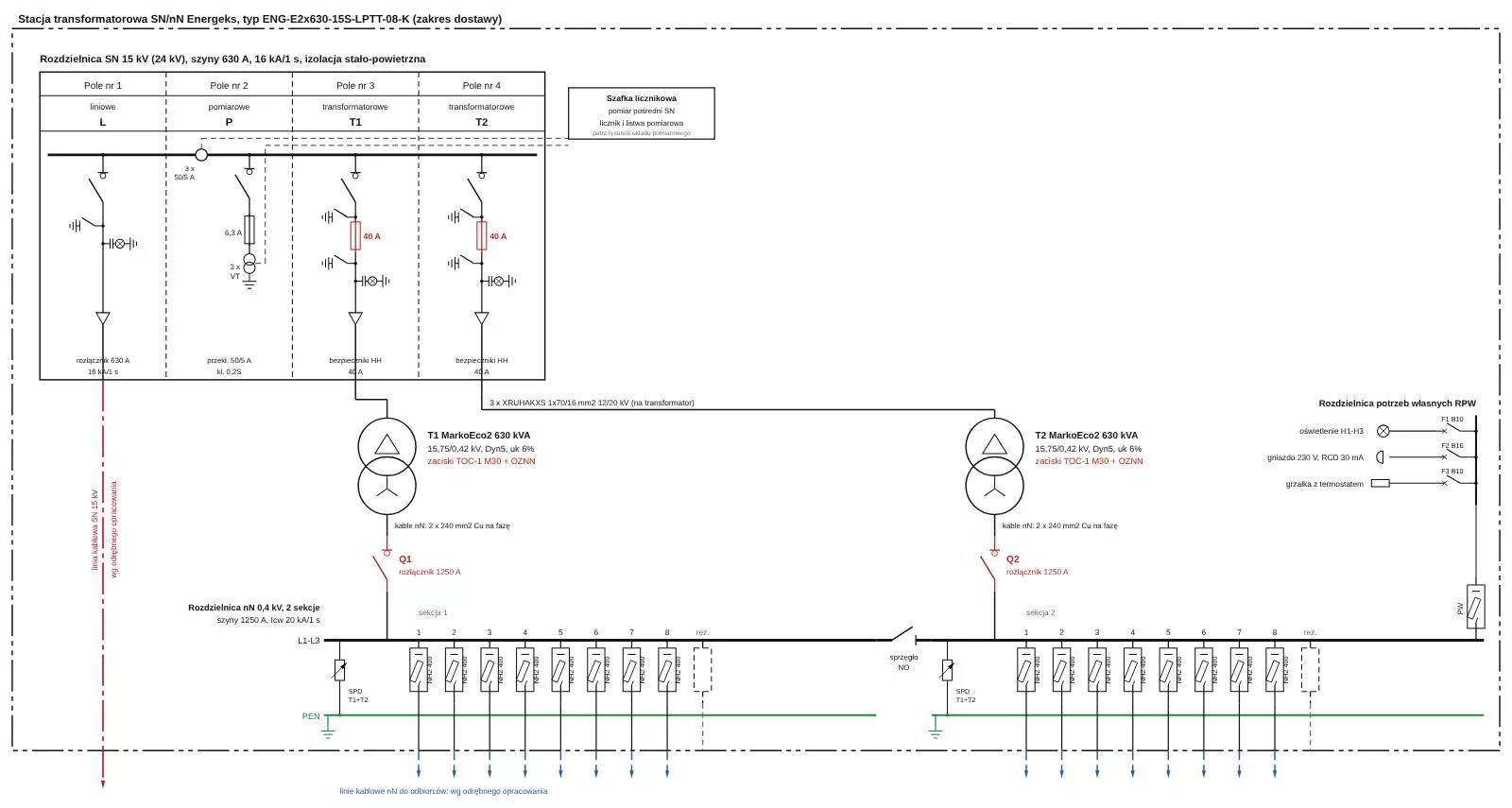

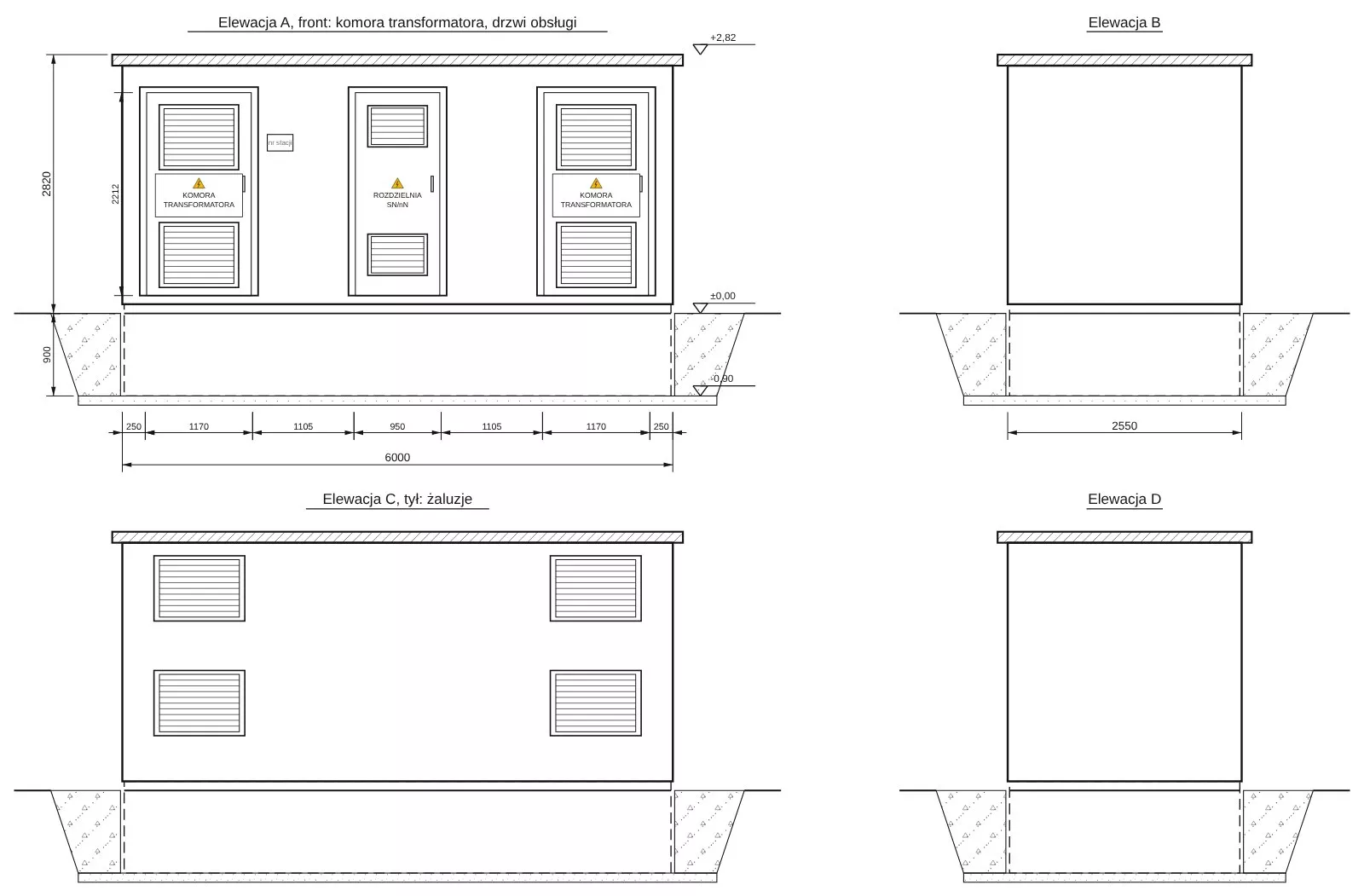

Rysunki przykładowej konfiguracji z kreatora. Komplet arkuszy dla wybranej konfiguracji pobierzesz w kreatorze bez rejestracji.
Zaciski i osłony na transformatorze
Zaciski nN TOC-1
Domyślnie w stacjach do 630 kVA: poziome, bezkońcówkowe, komplet 3 x /U i 1 x /N; M12, M20 albo M30 dobrany do mocy.
Zobacz produkt
Osłony OZNN
4 osłony izolacyjne zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli.
Zobacz produktZaciski płaskie MK 5
Przy mocy docelowej od 800 kVA, gdy połączenie nN ma 3 i więcej kabli na fazę.
Od kodu stacji do oferty
Wybierz typ
Typ stacji albo gotowy zestaw z konfiguracją, która najczęściej powtarza się w projektach.
Dopasuj w kreatorze
Moc, napięcie, pola SN, pomiar, odpływy i opcje; każda konfiguracja dostaje kod stacji.
Pobierz dokumentację
Projekt techniczny, karta katalogowa, schemat, rysunki i zestawienie, bez logowania.
Zapytaj o ofertę
Wyślij kod stacji, lokalizację i termin. Cena na zapytanie.
Jeden dostawca stacji i transformatora
Rozdzielnice SN bez SF6
Izolacja stało-powietrzna, powietrzna albo gaz o GWP poniżej 1. Zgodnie z rozporządzeniem UE 2024/573.
Transformator MarkoEco2
Hermetyczny olejowy, straty zgodne z Ekoprojektem Tier 2, gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
Dokumentacja od ręki
Projekt techniczny do adaptacji przez projektanta, karta katalogowa, rysunki i zestawienie z kreatora, bez rejestracji.
18 tygodni z transportem
Realizacja standardowo 18 tygodni od zamówienia, transport na miejsce wskazane przez klienta.
