Stacje transformatorowe
Stacja transformatorowa kompaktowa z obsługą zewnętrzną do 1250 kVA

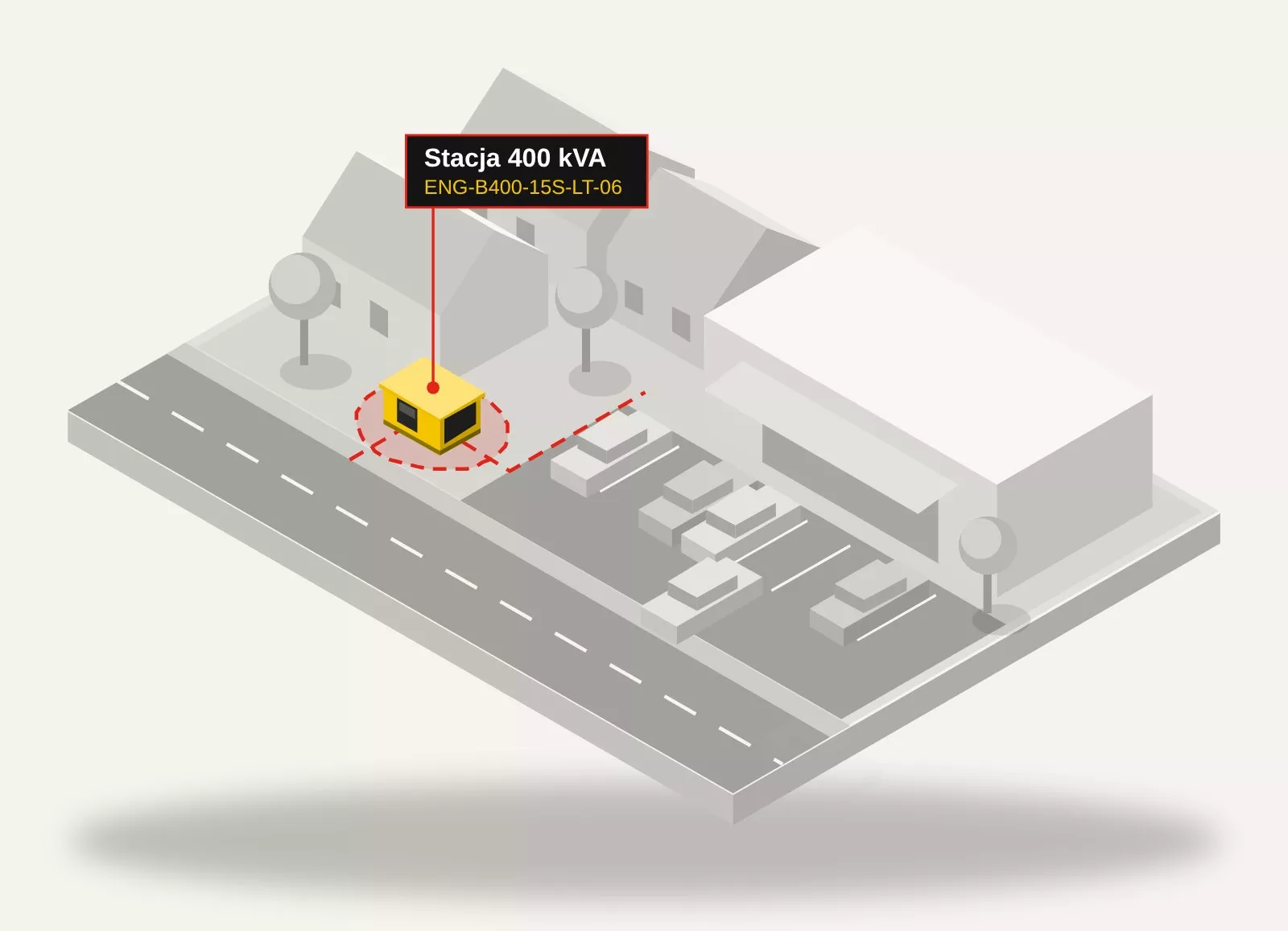

Gdzie pracuje i jak jest zbudowana
Zastosowania
- handel i usługi
- gospodarstwa rolne i przetwórstwo
- budynki mieszkalne i osiedla
- małe zakłady i warsztaty
- stacje przekazywane OSD, którego standard przewiduje obsługę zewnętrzną
Budowa
- Obudowa kompaktowa 2,90 x 1,60 m: transformator do 250 kVA, 2 pola SN, do 6 pól odpływowych nN razem z rezerwowymi.
- Obudowa kompaktowa 2,90 x 2,10 m: transformator do 630 kVA, do 5 pól SN i 15 pól odpływowych nN; w wykonaniu REI 120 do 4 pól SN i 10 pól odpływowych.
- Bryła kompaktowa: wysokość 2,46 m, nad terenem ok. 1,70 m, zagłębienie ok. 0,77 m na podsypce 0,10 m.
- Obudowy poszerzone 2,96 m do 1250 kVA: komory transformatorów w środku, przedział nN przy jednej ścianie szczytowej, przedział SN przy drugiej, każdy z drzwiami zewnętrznymi; fundament z piwnicą kablową.
- Misa olejowa na pełną ilość oleju, wentylacja grawitacyjna, ogrzewanie antykondensacyjne, blokady drzwi komory transformatora i rozdzielnicy SN.
Zalety
- Mała powierzchnia zabudowy: 4,64 m² albo 6,09 m² w obudowie kompaktowej.
- Lżejszy transport i mniejszy dźwig: obudowa kompaktowa waży ok. 7,5 albo 9,6 t (bez aparatury).
- Krótsze posadowienie: bryła z dnem na podsypce, bez osobnego fundamentu.
- Układ zgodny z oczekiwaniem operatorów, którzy przejmują stacje z obsługą zewnętrzną.
Ograniczenia
- Łączenia i odczyty przy otwartych drzwiach, także w deszczu i zimą.
- Mniej miejsca na aparaturę: w obudowie kompaktowej do 5 pól SN i 15 pól odpływowych nN.
- Powyżej 1250 kVA i przy dwóch transformatorach powyżej 630 kVA tylko obudowa z korytarzem obsługi.
Typowe konfiguracje i kody stacji
| Moc | Kod stacji | Obudowa | Masa obudowy | Pola SN | Pomiar | Aparat główny nN | Odpływy nN |
|---|---|---|---|---|---|---|---|
| 100 kVA | ENG-B100-15S-LT-04-N1 | KSZ 2,90 x 1,60 m | ok. 7,5 t | L+T, HH 10 A | nN, 150/5 A | rozłącznik izolacyjny 250 A | 4 x NH1 250 A |
| 160 kVA | ENG-B160-15S-LT-04 | KSZ 2,90 x 1,60 m | ok. 7,5 t | L+T, HH 16 A | nN, 250/5 A | rozłącznik izolacyjny 400 A | 4 x NH2 400 A |
| 250 kVA | ENG-B250-15S-LT-04 gotowy zestaw | KSZ 2,90 x 1,60 m | ok. 7,5 t | L+T, HH 25 A | nN, 400/5 A | rozłącznik izolacyjny 630 A | 4 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LPT-06 | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+P+T, HH 31,5 A | SN, 20/5 A | rozłącznik izolacyjny 800 A | 6 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LT-06 gotowy zestaw | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+T, HH 31,5 A | nN, 600/5 A | rozłącznik izolacyjny 800 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06 gotowy zestaw | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 6 x NH2 400 A |
| 800 kVA | ENG-B800-15S-LPT-08 | KSWz 2,96 x 3,96 m | ok. 25,1 t | L+P+T, HH 50 A | SN, 40/5 A | wyłącznik powietrzny 1250 A, Icu min. 20 kA | 8 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08 | KSWz 2,96 x 3,96 m | ok. 25,1 t | L+P+V, wyłącznik | SN, 40/5 A | wyłącznik powietrzny 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
| 1250 kVA | ENG-B1250-15S-LPV-10 | KSWz 2,96 x 3,96 m | ok. 25,1 t | L+P+V, wyłącznik | SN, 50/5 A | wyłącznik powietrzny 2000 A, Icu min. 30 kA | 10 x NH2 400 A |
| 2 x 400 kVA | ENG-B2x400-15S-LPTT-06 | KSWz 2,96 x 5,36 m | ok. 32 t | L+P+T+T, HH 31,5 A | SN, 40/5 A | 2 x rozłącznik izolacyjny 800 A | 6 x NH2 400 A na sekcję |
| 2 x 630 kVA | ENG-B2x630-15S-LPTT-06 | KSWz 2,96 x 5,36 m | ok. 32 t | L+P+T+T, HH 40 A | SN, 50/5 A | 2 x rozłącznik izolacyjny 1250 A | 6 x NH2 400 A na sekcję |
Wartości z kreatora stacji Energeks dla sieci 15 kV i rozdzielnicy SN z izolacją stało-powietrzną. Masy obudów poglądowe, bez aparatury i transformatora. Kliknij kod, aby otworzyć konfigurację w kreatorze.

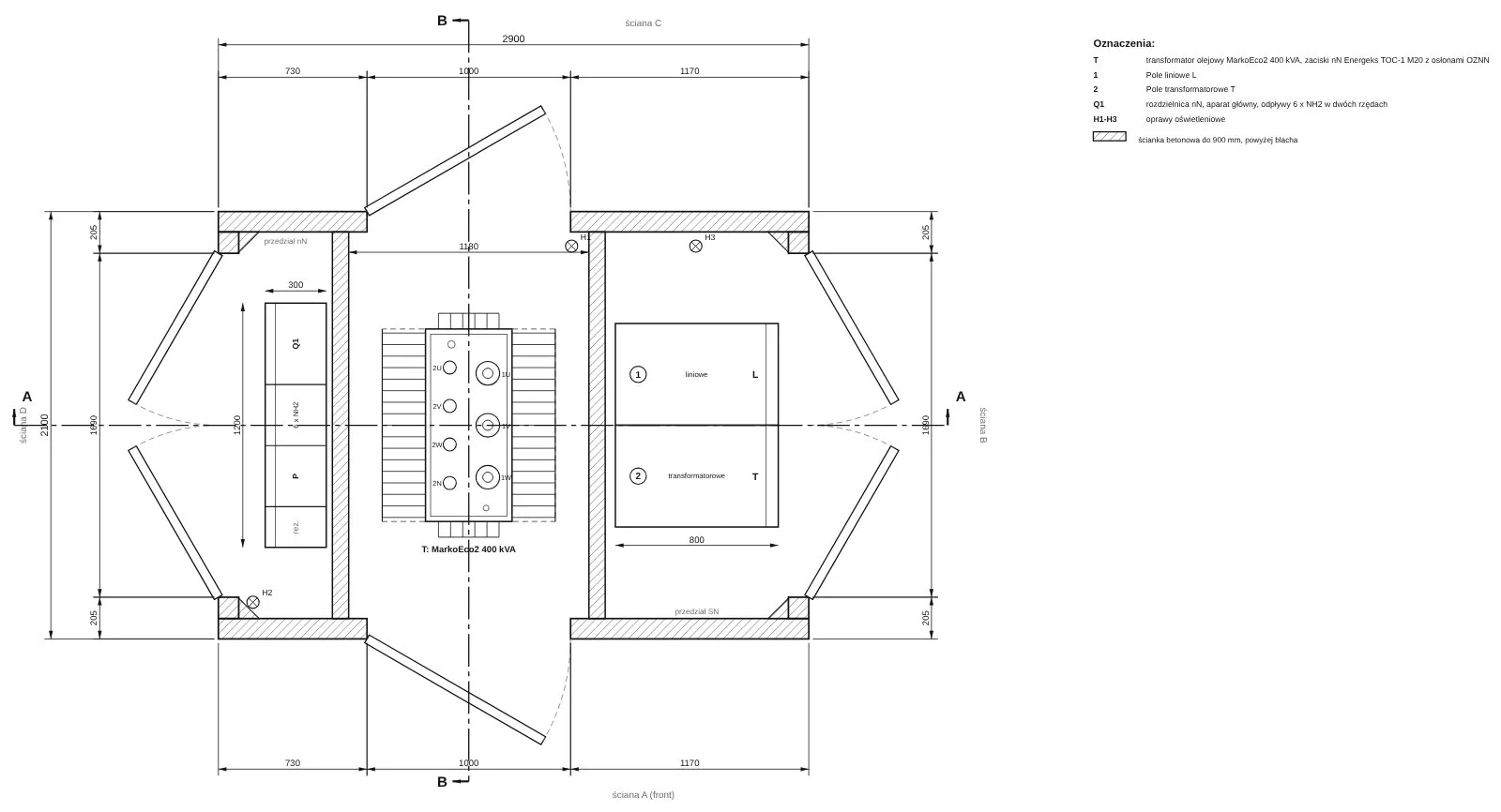

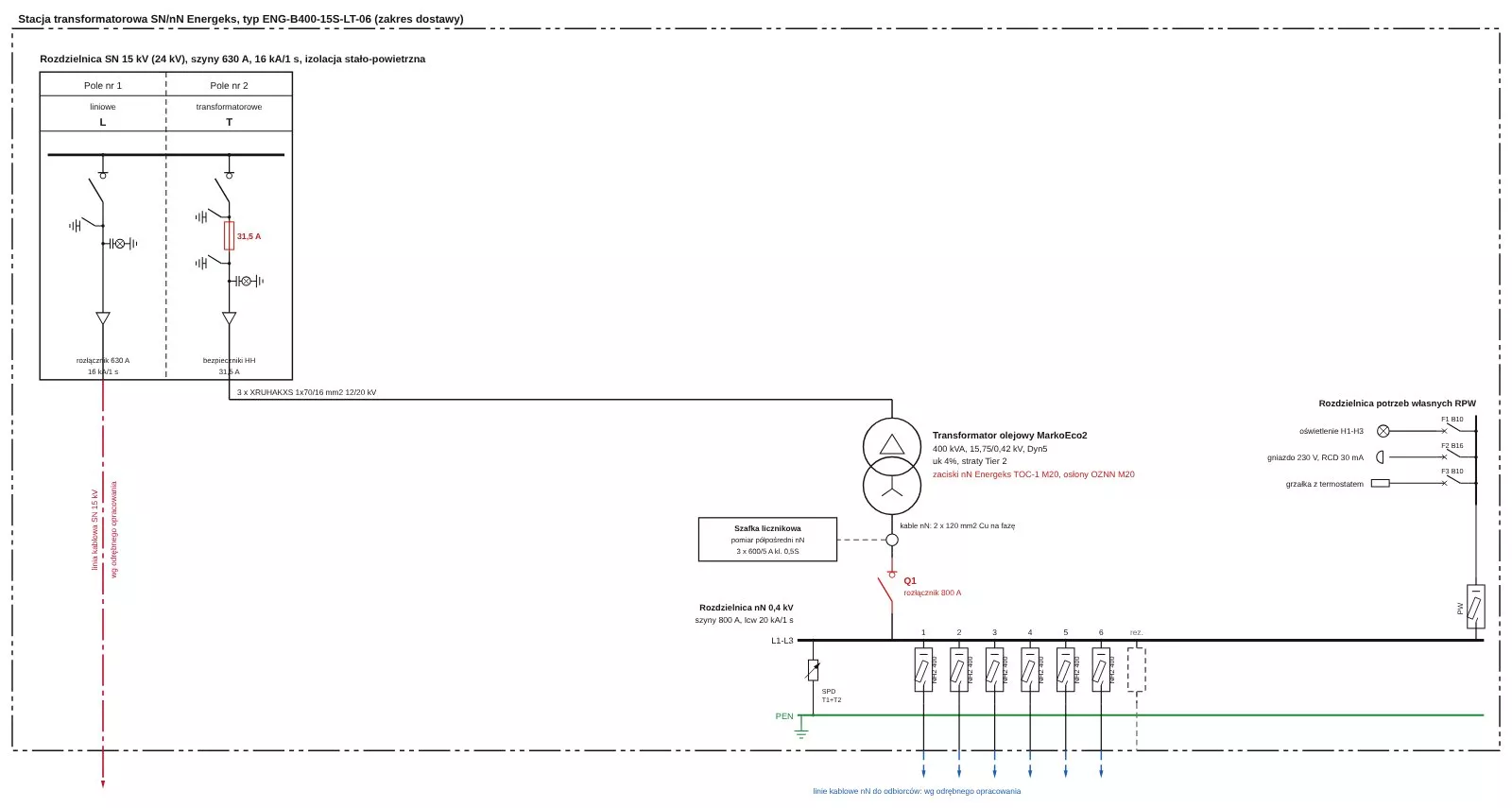

Rzut, elewacje i schemat
Rysunki przykładowej konfiguracji z kreatora. Komplet arkuszy dla wybranej konfiguracji pobierzesz w kreatorze bez rejestracji.
Zaciski i osłony na transformatorze
Zaciski nN TOC-1
Domyślnie w stacjach do 630 kVA: poziome, bezkońcówkowe, komplet 3 x /U i 1 x /N; M12, M20 albo M30 dobrany do mocy.
Zobacz produkt
Osłony OZNN
4 osłony izolacyjne zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli.
Zobacz produktOd kodu stacji do oferty
Wybierz typ
Typ stacji albo gotowy zestaw z konfiguracją, która najczęściej powtarza się w projektach.
Dopasuj w kreatorze
Moc, napięcie, pola SN, pomiar, odpływy i opcje; każda konfiguracja dostaje kod stacji.
Pobierz dokumentację
Projekt techniczny, karta katalogowa, schemat, rysunki i zestawienie, bez logowania.
Zapytaj o ofertę
Wyślij kod stacji, lokalizację i termin. Cena na zapytanie.
Jeden dostawca stacji i transformatora
Rozdzielnice SN bez SF6
Izolacja stało-powietrzna, powietrzna albo gaz o GWP poniżej 1. Zgodnie z rozporządzeniem UE 2024/573.
Transformator MarkoEco2
Hermetyczny olejowy, straty zgodne z Ekoprojektem Tier 2, gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
Dokumentacja od ręki
Projekt techniczny do adaptacji przez projektanta, karta katalogowa, rysunki i zestawienie z kreatora, bez rejestracji.
18 tygodni z transportem
Realizacja standardowo 18 tygodni od zamówienia, transport na miejsce wskazane przez klienta.
