Stacje transformatorowe

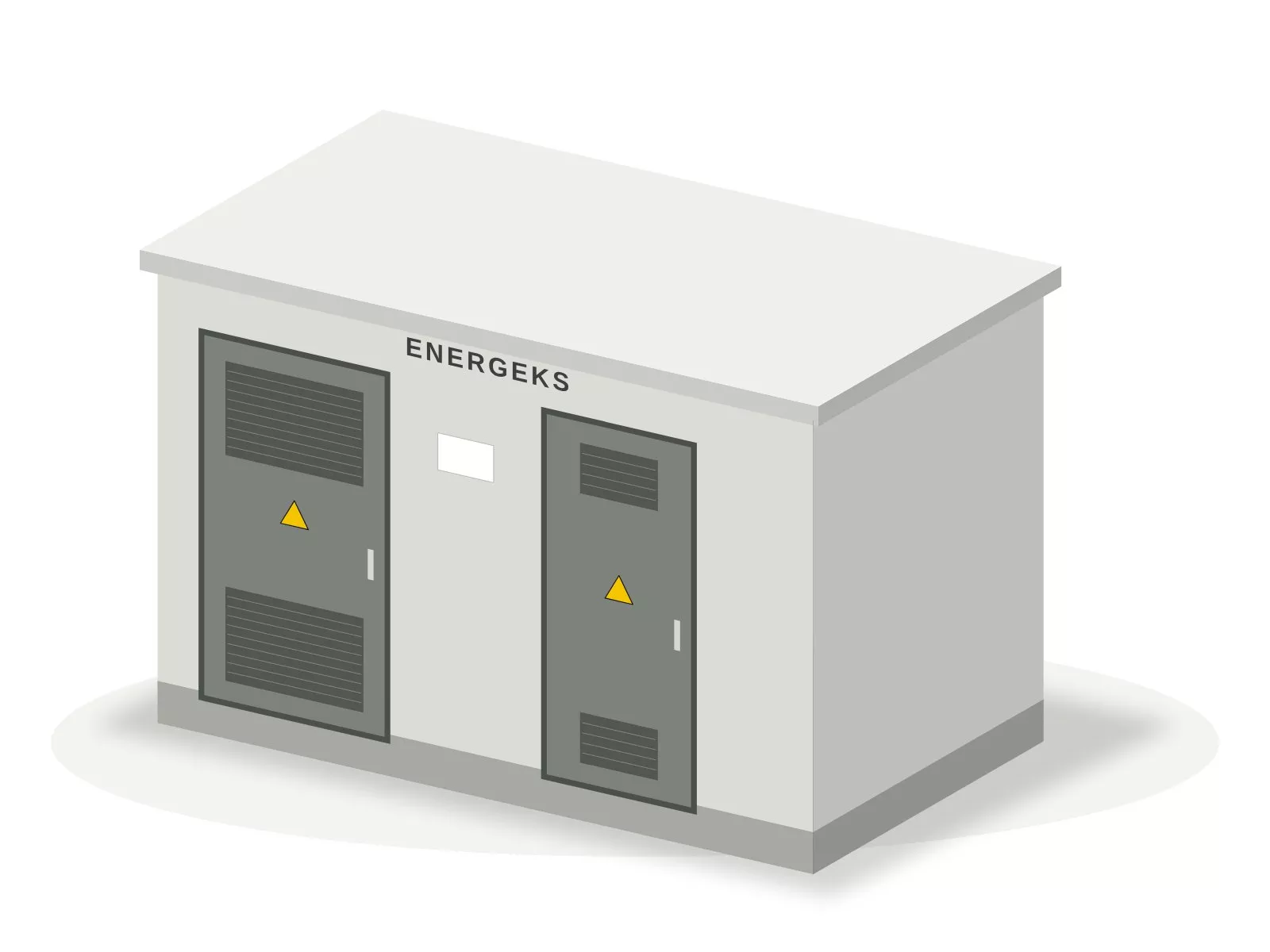

Stacja transformatorowa kontenerowa z obsługą wewnętrzną 100 do 1600 kVA
Gdzie pracuje i jak jest zbudowana

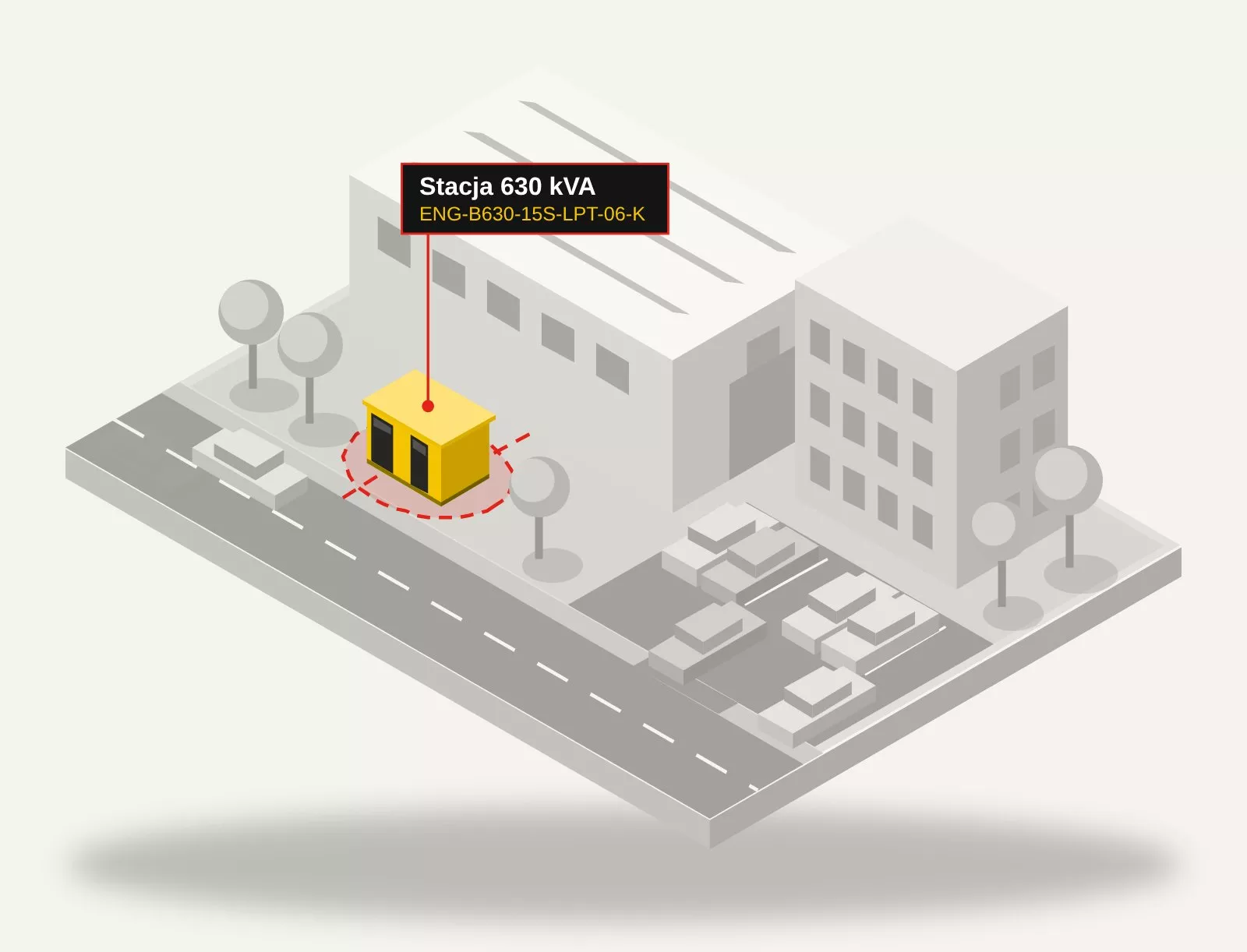

Zastosowania
- zakłady produkcyjne i hale
- szpitale, szkoły, oczyszczalnie i inne obiekty publiczne
- centra logistyczne i handlowe
- odbiorcy z pomiarem rozliczeniowym po stronie SN
- obiekty z planowaną rozbudową mocy
- stacje przekazywane OSD, którego standard przewiduje obsługę wewnętrzną
Budowa
- Obudowa szerokości 2,55 m do 630 kVA i przy układzie 2 x 630 kVA (na życzenie 2,96 m), 2,96 m od 800 do 1250 kVA i przy dwóch transformatorach powyżej 630 kVA; od 1600 kVA obudowa wielosegmentowa indywidualna.
- Długość wynika z liczby pól SN i wielkości rozdzielnicy nN: 3,00 do 8,00 m przy szerokości 2,55 m, 2,96 do 8,56 m przy 2,96 m, co 0,20 m.
- Komora transformatora przy ścianie szczytowej, przy dwóch transformatorach dwie komory na obu końcach obudowy.
- Rozdzielnica SN wzdłuż ściany tylnej, rozdzielnica nN prostopadle przy przegrodzie komory, właz do piwnicy kablowej w korytarzu.
- Fundament z piwnicą kablową i misą olejową na pełną ilość oleju, wentylacja grawitacyjna, ogrzewanie antykondensacyjne, oświetlenie i rozdzielnica potrzeb własnych.
Zalety
- Łączenia, odczyty i przeglądy pod dachem.
- Miejsce na pole pomiarowe SN, szafkę licznikową, telemechanikę i pola rezerwowe nN.
- Rozbudowa bez wymiany obudowy: moc docelowa, do 24 pól odpływowych i rezerwowych nN, drugi transformator.
- Przy dwóch transformatorach dwie sekcje nN ze sprzęgłem: przegląd jednego transformatora nie wyłącza obiektu.
Ograniczenia
- Większa masa: korpus, fundament z piwnicą i dach transportowane osobno.
- Wykop pod piwnicę kablową: spód fundamentu ok. 0,90 m poniżej terenu, do tego podsypka 0,10 m.
- Większa powierzchnia działki i wyższy koszt obudowy niż w stacji kompaktowej.
Typowe konfiguracje i kody stacji
| Moc | Kod stacji | Obudowa | Masa obudowy | Pola SN | Pomiar | Aparat główny nN | Odpływy nN |
|---|---|---|---|---|---|---|---|
| 100 kVA | ENG-B100-15S-LT-06-KN1 | KSW 2,55 x 3,20 m | ok. 17,8 t | L+T, HH 10 A | nN, 150/5 A | rozłącznik izolacyjny 250 A | 6 x NH1 250 A |
| 160 kVA | ENG-B160-15S-LT-06-K | KSW 2,55 x 3,20 m | ok. 17,8 t | L+T, HH 16 A | nN, 250/5 A | rozłącznik izolacyjny 400 A | 6 x NH2 400 A |
| 250 kVA | ENG-B250-15S-LT-06-K | KSW 2,55 x 3,20 m | ok. 17,8 t | L+T, HH 25 A | nN, 400/5 A | rozłącznik izolacyjny 630 A | 6 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LPT-06-K gotowy zestaw | KSW 2,55 x 4,00 m | ok. 20,7 t | L+P+T, HH 31,5 A | SN, 20/5 A | rozłącznik izolacyjny 800 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LLPT-08-K gotowy zestaw | KSW 2,55 x 4,60 m | ok. 23,7 t | L+L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 8 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06-K gotowy zestaw | KSW 2,55 x 4,00 m | ok. 20,7 t | L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 6 x NH2 400 A |
| 630 kVA, na 1000 kVA | ENG-B630-15S-LPT-06-KD1000 gotowy zestaw | KSW 2,96 x 4,56 m | ok. 28 t | L+P+T, HH 40 A | SN, 25/5 A | wyłącznik powietrzny 1600 A, Icu min. 24 kA | 6 x NH2 400 A |
| 800 kVA | ENG-B800-15S-LPT-08-K | KSW 2,96 x 4,56 m | ok. 28 t | L+P+T, HH 50 A | SN, 40/5 A | wyłącznik powietrzny 1250 A, Icu min. 20 kA | 8 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08-K gotowy zestaw | KSW 2,96 x 4,56 m | ok. 28 t | L+P+V, wyłącznik | SN, 40/5 A | wyłącznik powietrzny 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
| 1250 kVA | ENG-B1250-15S-LPV-10-K | KSW 2,96 x 4,56 m | ok. 28 t | L+P+V, wyłącznik | SN, 50/5 A | wyłącznik powietrzny 2000 A, Icu min. 30 kA | 10 x NH2 400 A |
| 1600 kVA | ENG-B1600-15S-LPV-10-K | indywidualna, wielosegmentowa | wg projektu | L+P+V, wyłącznik | SN, 75/5 A | wyłącznik powietrzny 2500 A, Icu min. 39 kA | 10 x NH2 400 A |
| 2 x 400 kVA | ENG-B2x400-15S-LPTT-08-K | KSW 2,55 x 6,00 m | ok. 29,4 t | L+P+T+T, HH 31,5 A | SN, 40/5 A | 2 x rozłącznik izolacyjny 800 A | 8 x NH2 400 A na sekcję |
| 2 x 630 kVA | ENG-B2x630-15S-LPTT-08-K | KSW 2,55 x 6,00 m | ok. 29,4 t | L+P+T+T, HH 40 A | SN, 50/5 A | 2 x rozłącznik izolacyjny 1250 A | 8 x NH2 400 A na sekcję |
| 2 x 800 kVA | ENG-B2x800-15S-LPTT-10-K | KSW 2,96 x 6,96 m | ok. 40,1 t | L+P+T+T, HH 50 A | SN, 75/5 A | 2 x wyłącznik powietrzny 1250 A, Icu min. 20 kA | 10 x NH2 400 A na sekcję |
| 2 x 1000 kVA | ENG-B2x1000-15S-LPVV-10-K | KSW 2,96 x 7,16 m | ok. 42,5 t | L+P+V+V, wyłącznik | SN, 100/5 A | 2 x wyłącznik powietrzny 1600 A, Icu min. 24 kA | 10 x NH2 400 A na sekcję |
Wartości z kreatora stacji Energeks dla sieci 15 kV i rozdzielnicy SN z izolacją stało-powietrzną. Masy obudów poglądowe, bez aparatury i transformatora. Kliknij kod, aby otworzyć konfigurację w kreatorze.

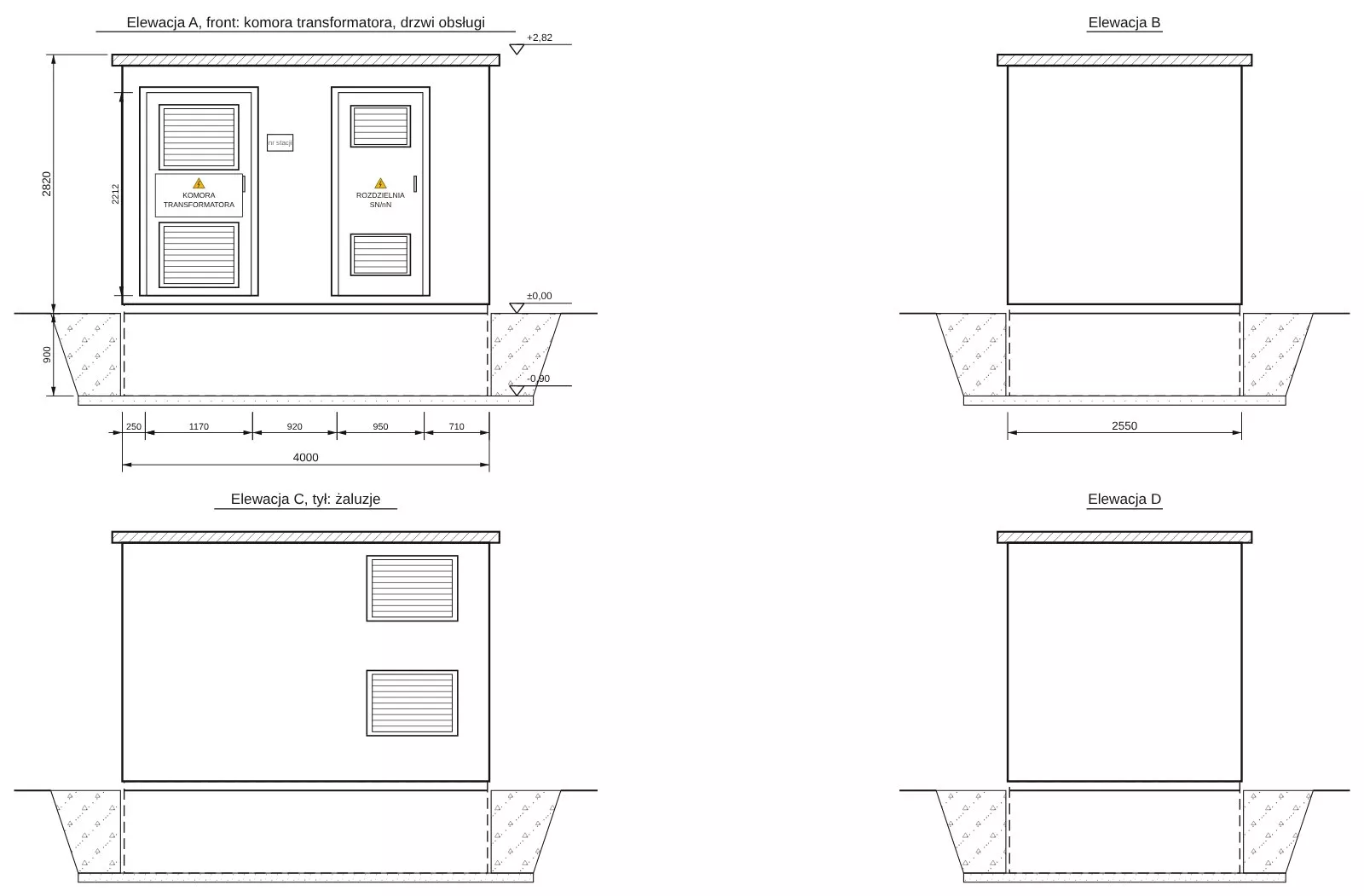

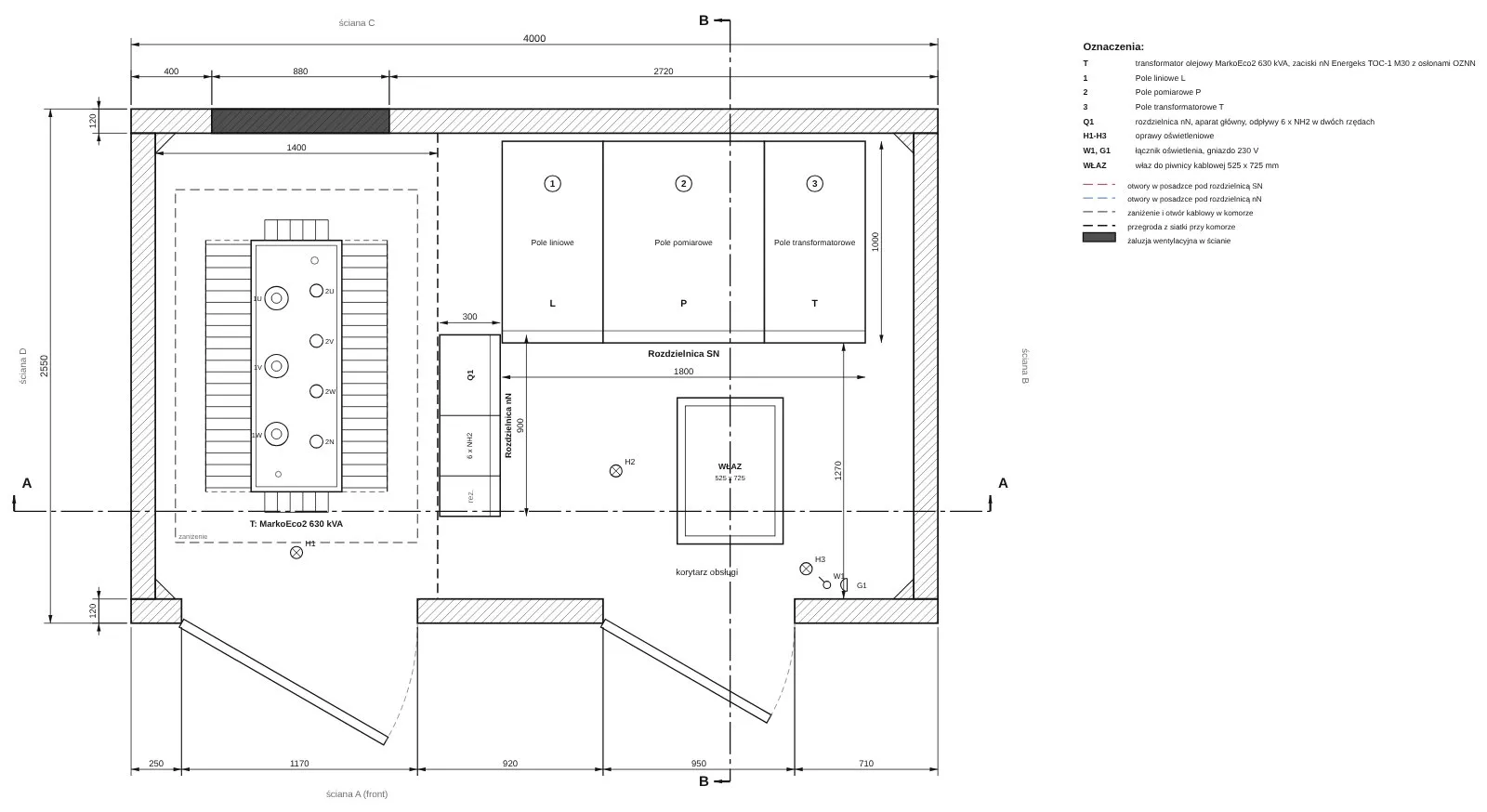

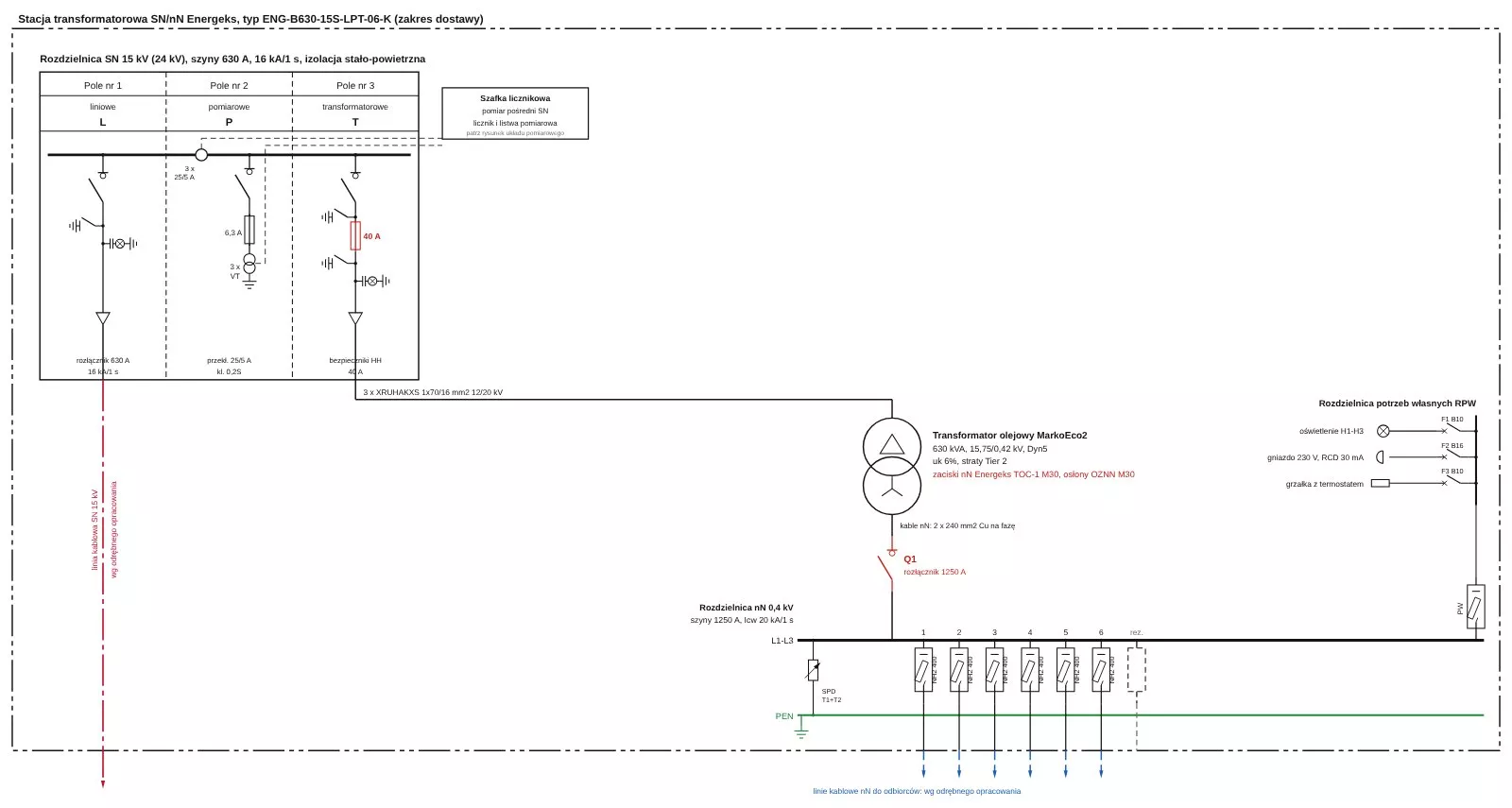

Rzut, elewacje i schemat
Rysunki przykładowej konfiguracji z kreatora. Komplet arkuszy dla wybranej konfiguracji pobierzesz w kreatorze bez rejestracji.
Zaciski i osłony na transformatorze
Zaciski nN TOC-1
Domyślnie w stacjach do 630 kVA: poziome, bezkońcówkowe, komplet 3 x /U i 1 x /N; M12, M20 albo M30 dobrany do mocy.
Zobacz produkt
Osłony OZNN
4 osłony izolacyjne zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli.
Zobacz produktZaciski płaskie MK 5
Przy mocy docelowej od 800 kVA, gdy połączenie nN ma 3 i więcej kabli na fazę.
Od kodu stacji do oferty
Wybierz typ
Typ stacji albo gotowy zestaw z konfiguracją, która najczęściej powtarza się w projektach.
Dopasuj w kreatorze
Moc, napięcie, pola SN, pomiar, odpływy i opcje; każda konfiguracja dostaje kod stacji.
Pobierz dokumentację
Projekt techniczny, karta katalogowa, schemat, rysunki i zestawienie, bez logowania.
Zapytaj o ofertę
Wyślij kod stacji, lokalizację i termin. Cena na zapytanie.
Jeden dostawca stacji i transformatora
Rozdzielnice SN bez SF6
Izolacja stało-powietrzna, powietrzna albo gaz o GWP poniżej 1. Zgodnie z rozporządzeniem UE 2024/573.
Transformator MarkoEco2
Hermetyczny olejowy, straty zgodne z Ekoprojektem Tier 2, gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
Dokumentacja od ręki
Projekt techniczny do adaptacji przez projektanta, karta katalogowa, rysunki i zestawienie z kreatora, bez rejestracji.
18 tygodni z transportem
Realizacja standardowo 18 tygodni od zamówienia, transport na miejsce wskazane przez klienta.
