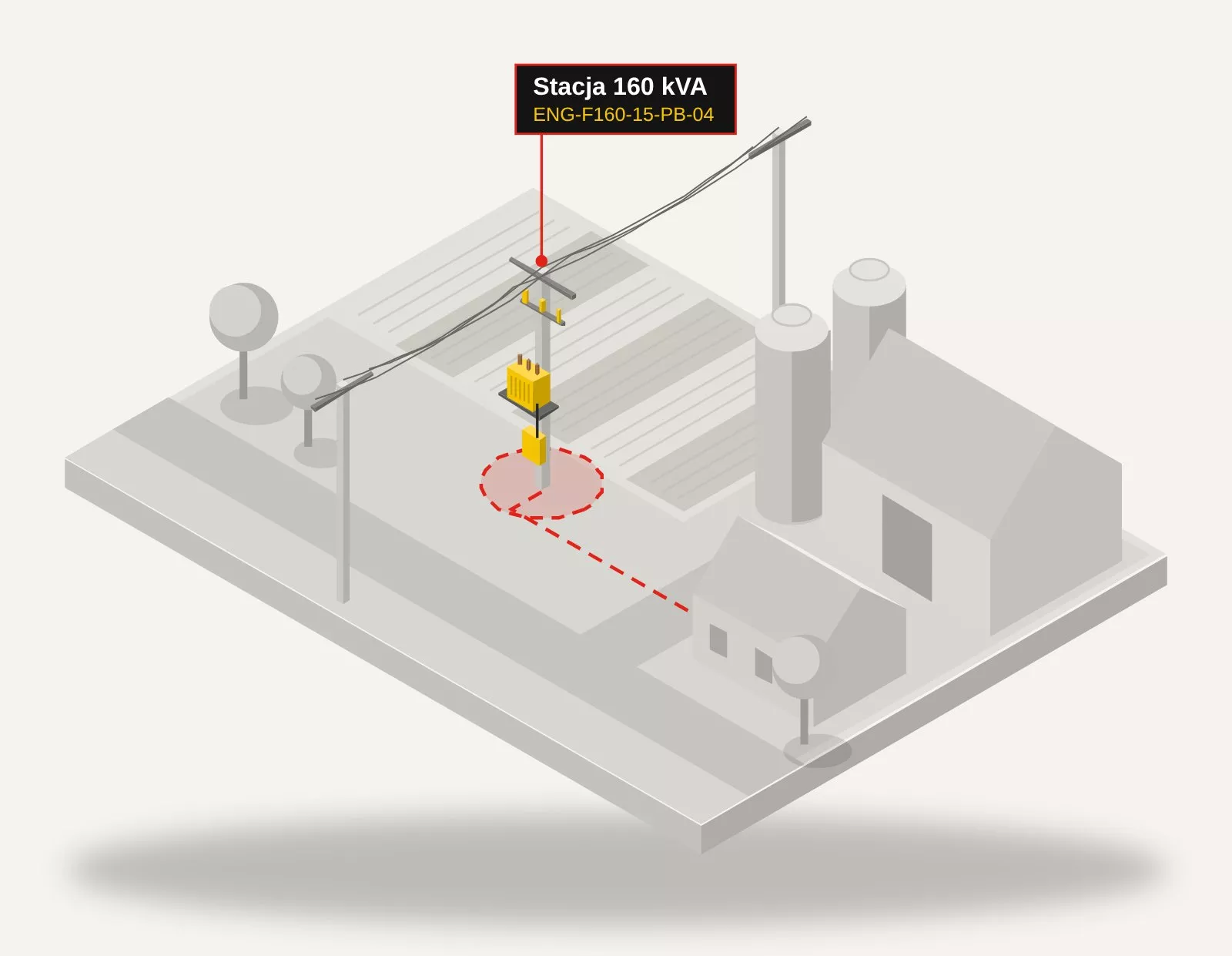

Stacja transformatorowa słupowa 63 do 400 kVA
Gdzie pracuje i jak jest zbudowana
Zastosowania
- gospodarstwa rolne i hodowle
- małe zakłady, warsztaty i przepompownie
- ujęcia wody i oświetlenie
- zabudowa jednorodzinna na wsi
Budowa
- Żerdź wirowana E-12 lub E-13,5 z konstrukcją wsporczą transformatora, opcjonalnie pomost obsługi; konstrukcja i osprzęt wg albumu PTPiREE albo standardu OSD w miejscu przyłączenia.
- Rozłącznik napowietrzny z napędem (prąd ciągły min. 200 A), ograniczniki przepięć SN beziskiernikowe 10 kA, podstawy bezpiecznikowe SN z wkładkami dobranymi do mocy.

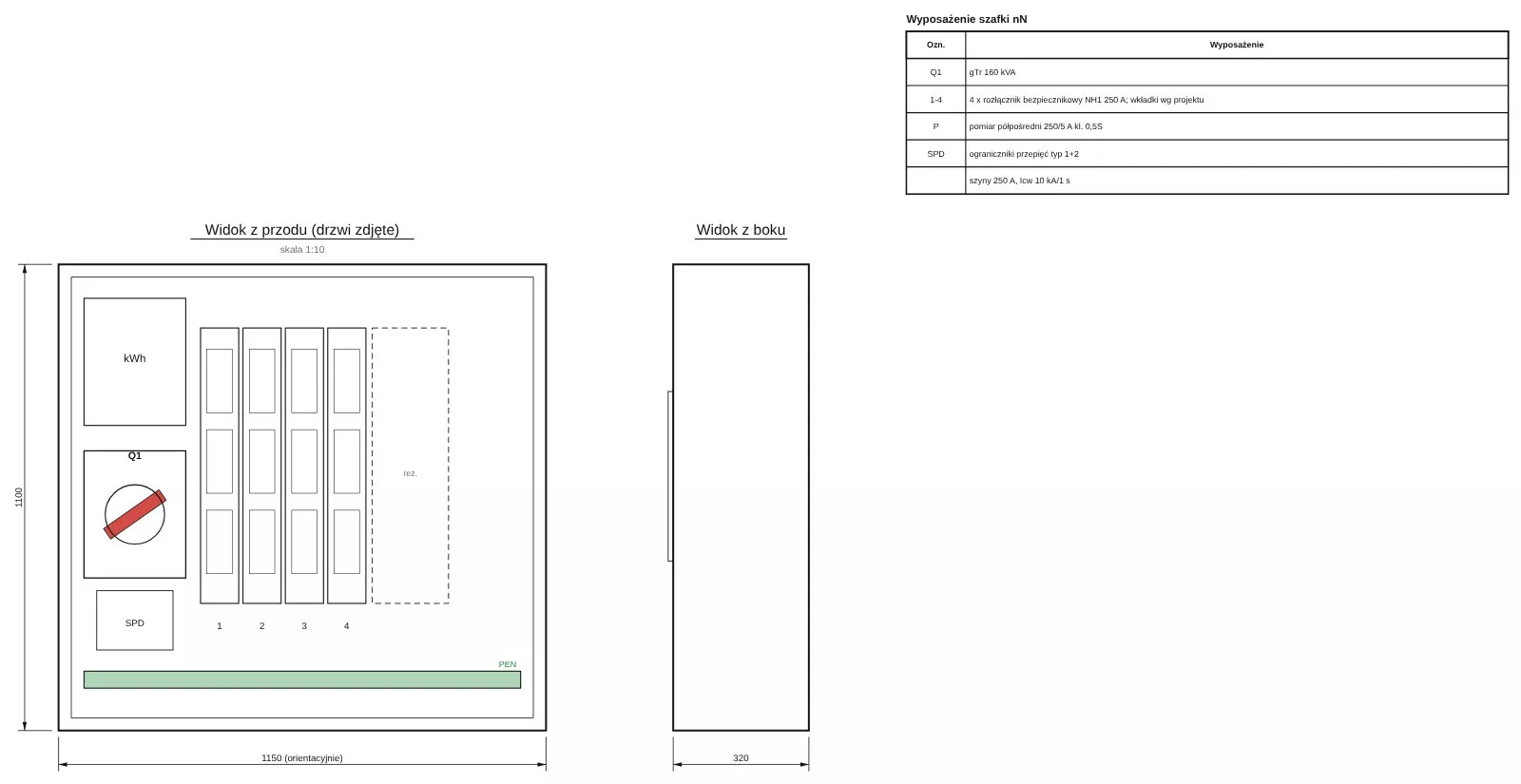

- Szafka nN w obudowie izolacyjnej: rozłącznik bezpiecznikowy z wkładkami gTr dobranymi do mocy transformatora, 2 do 5 odpływów (razem z rezerwowymi do 6 pól), pomiar półpośredni nN, ograniczniki przepięć typu 1+2.
- Osprzęt transformatora Energeks: zaciski nN TOC-1 z osłonami OZNN, 3 zaciski SN ZGU i 3 osłony izolatorów SN przeciw ptakom OIP.
Zalety
- Najprostsze przyłączenie małej mocy: bez obudowy betonowej i fundamentu.
- Minimum miejsca na ziemi, montaż przy istniejącej linii napowietrznej.
- Elementy dobrane do mocy i standardu OSD, dostarczone jako jeden zestaw z dokumentacją.
Ograniczenia
- Moc do 400 kVA; tylko przy linii napowietrznej SN.
- Pomiar tylko po stronie nN; bez REI 120, telemechaniki, pola agregatu, analizatora i mocy docelowej.
- Montaż na słupie, uziom i przyłączenie po stronie wykonawcy.
Typowe konfiguracje i kody stacji
| Moc | Kod stacji | Obudowa | Masa obudowy | Pola SN | Pomiar | Aparat główny nN | Odpływy nN |
|---|---|---|---|---|---|---|---|
| 63 kVA | ENG-F63-15-PB-04-N00 | żerdź E-12 lub E-13,5 | nie dotyczy | WBGNp 6,3 A | nN, 100/5 A | rozłącznik bezp., gTr 63 kVA | 4 x NH00 160 A |
| 100 kVA | ENG-F100-15-PB-04-N00 gotowy zestaw | żerdź E-12 lub E-13,5 | nie dotyczy | WBGNp 10 A | nN, 150/5 A | rozłącznik bezp., gTr 100 kVA | 4 x NH00 160 A |
| 160 kVA | ENG-F160-15-PB-04 gotowy zestaw | żerdź E-12 lub E-13,5 | nie dotyczy | WBGNp 16 A | nN, 250/5 A | rozłącznik bezp., gTr 160 kVA | 4 x NH1 250 A |
| 250 kVA | ENG-F250-15-PB-04 gotowy zestaw | żerdź E-12 lub E-13,5 | nie dotyczy | WBGNp 25 A | nN, 400/5 A | rozłącznik bezp., gTr 250 kVA | 4 x NH1 250 A |
| 400 kVA | ENG-F400-15-PB-04 | żerdź E-12 lub E-13,5 | nie dotyczy | WBGNp 31,5 A | nN, 600/5 A | rozłącznik bezp., gTr 400 kVA | 4 x NH1 250 A |
Wartości z kreatora stacji Energeks dla sieci 15 kV i rozdzielnicy SN z izolacją stało-powietrzną. Masy obudów poglądowe, bez aparatury i transformatora. Kliknij kod, aby otworzyć konfigurację w kreatorze.

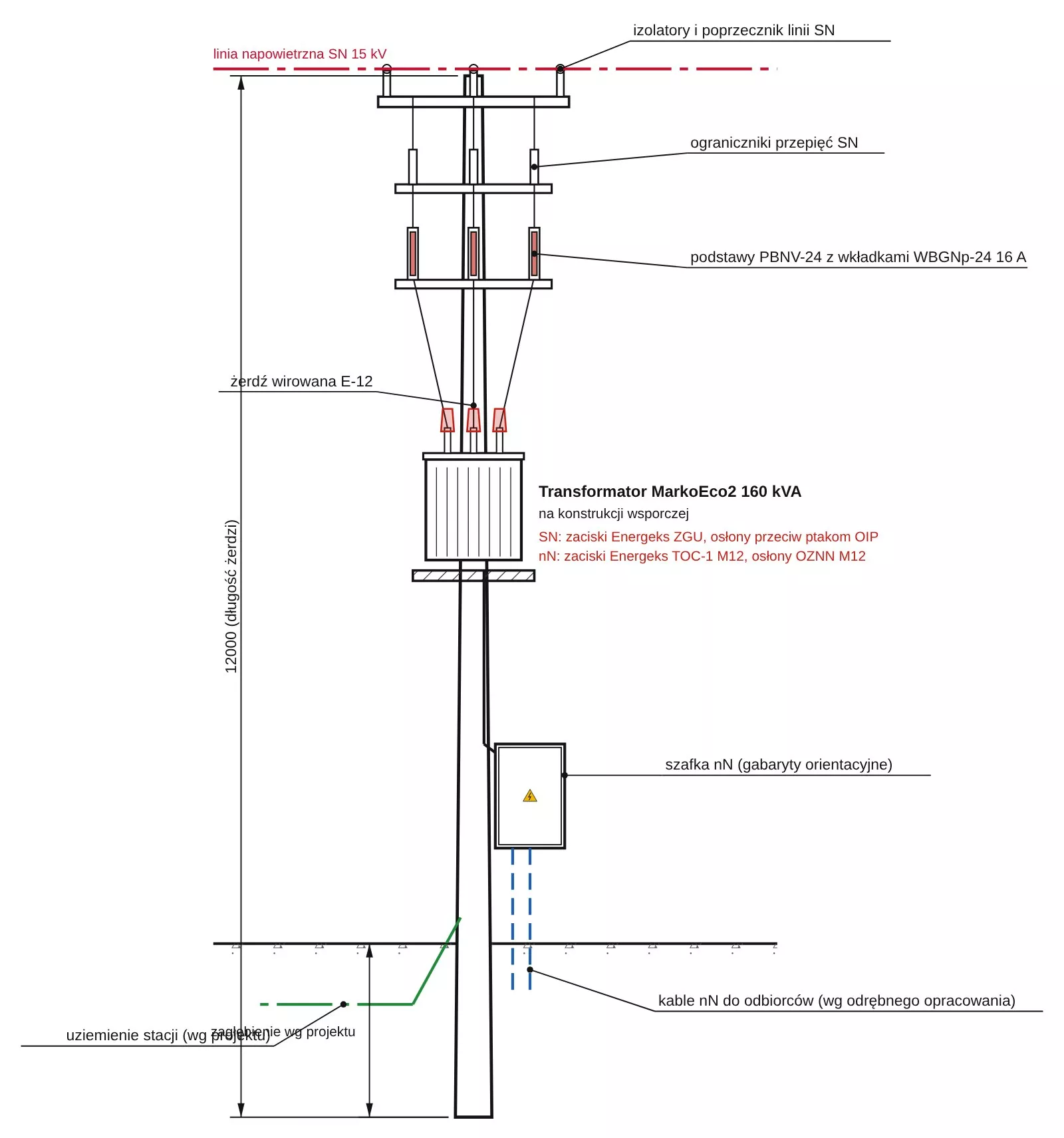

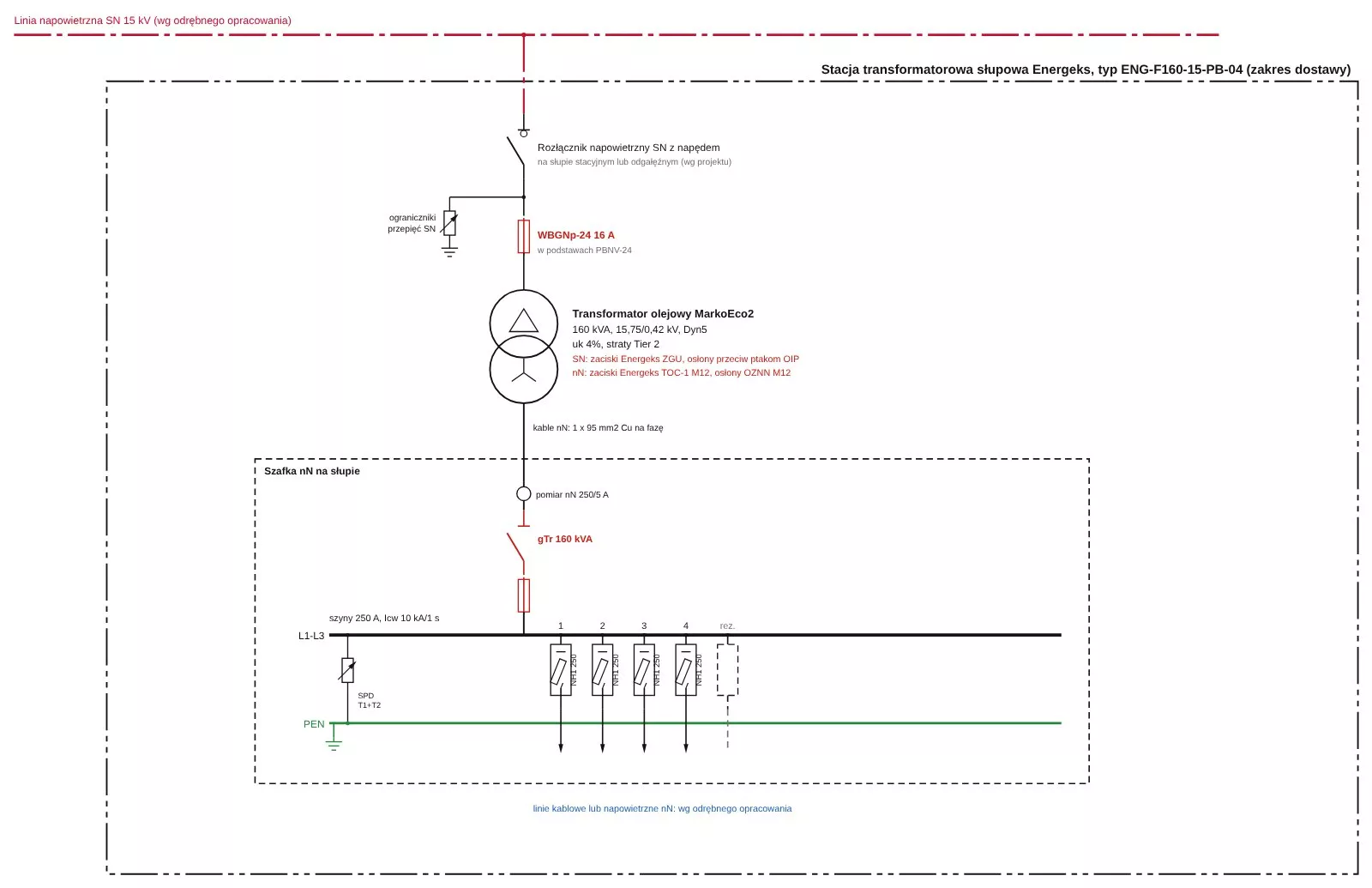

Rzut, elewacje i schemat
Rysunki przykładowej konfiguracji z kreatora. Komplet arkuszy dla wybranej konfiguracji pobierzesz w kreatorze bez rejestracji.
Zaciski i osłony na transformatorze
Zaciski nN TOC-1
Domyślnie w stacjach do 630 kVA: poziome, bezkońcówkowe, komplet 3 x /U i 1 x /N; M12, M20 albo M30 dobrany do mocy.
Zobacz produkt
Osłony OZNN
4 osłony izolacyjne zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli.
Zobacz produktZaciski SN ZGU i osłony OIP
3 zaciski SN na przepusty transformatora (trzpień M12, przewód do 70 mm²) i 3 osłony izolatorów SN przeciw ptakom.
Od kodu stacji do oferty
Wybierz typ
Typ stacji albo gotowy zestaw z konfiguracją, która najczęściej powtarza się w projektach.
Dopasuj w kreatorze
Moc, napięcie, pola SN, pomiar, odpływy i opcje; każda konfiguracja dostaje kod stacji.
Pobierz dokumentację
Projekt techniczny, karta katalogowa, schemat, rysunki i zestawienie, bez logowania.
Zapytaj o ofertę
Wyślij kod stacji, lokalizację i termin. Cena na zapytanie.
Jeden dostawca stacji i transformatora
Rozdzielnice SN bez SF6
Izolacja stało-powietrzna, powietrzna albo gaz o GWP poniżej 1. Zgodnie z rozporządzeniem UE 2024/573.
Transformator MarkoEco2
Hermetyczny olejowy, straty zgodne z Ekoprojektem Tier 2, gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
Dokumentacja od ręki
Projekt techniczny do adaptacji przez projektanta, karta katalogowa, rysunki i zestawienie z kreatora, bez rejestracji.
18 tygodni z transportem
Realizacja standardowo 18 tygodni od zamówienia, transport na miejsce wskazane przez klienta.
