Stacja transformatorowa budowlana i tymczasowa 250 do 1000 kVA
Gdzie pracuje i jak jest zbudowana
Zastosowania
- generalni wykonawcy i deweloperzy
- firmy wynajmujące stacje i agregaty
- budowy zakładów, hal i farm
- zasilanie zastępcze w czasie modernizacji stacji
Budowa
- Układ przelotowy: dwa pola liniowe do wcięcia w linię kablową SN i pole transformatorowe z bezpiecznikami HH.
- Pomiar półpośredni nN w rozdzielnicy nN przy mniejszych mocach, za zgodą OSD; przy większych mocach pole pomiarowe SN.
- Obudowa kompaktowa 2,90 x 2,10 m do 630 kVA; przy dwóch polach liniowych i polu pomiarowym obudowa poszerzona 2,96 m; na duże place budowy 1000 kVA w obudowie z korytarzem obsługi.
- Rozdzielnica nN z odpływami NH dla rozdzielnic budowlanych i polami rezerwowymi na kolejne etapy budowy; opcja mocy docelowej, gdy stacja ma zostać stacją obiektu.
Zalety
- Kompaktowa bryła z dnem: krótkie posadowienie na podsypce, bez fundamentu z piwnicą.
- Własna stacja zamiast dzierżawy: po budowie do przeniesienia albo jako stacja docelowa.
- Powtarzalne konfiguracje z jednym kodem i kompletem dokumentów do każdego zgłoszenia.
- Pomiar nN przy małych mocach prostszy w budowie i rozliczeniu.
Ograniczenia
- Realizacja 18 tygodni: stację budowlaną trzeba zamówić z wyprzedzeniem.
- Każde przeniesienie wymaga dźwigu, odłączenia przez uprawnionych elektryków i nowego uzgodnienia z OSD.
- Pomiar nN zwykle tylko przy transformatorach 160 do 400 kVA, zależnie od OSD.
Typowe konfiguracje i kody stacji
| Moc | Kod stacji | Obudowa | Masa obudowy | Pola SN | Pomiar | Aparat główny nN | Odpływy nN |
|---|---|---|---|---|---|---|---|
| 250 kVA | ENG-B250-15S-LLT-04 gotowy zestaw | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+L+T, HH 25 A | nN, 400/5 A | rozłącznik izolacyjny 630 A | 4 x NH2 400 A |
| 400 kVA | ENG-B400-15S-LLT-04 gotowy zestaw | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+L+T, HH 31,5 A | nN, 600/5 A | rozłącznik izolacyjny 800 A | 4 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LLPT-06 | KSWz 2,96 x 3,76 m | ok. 24 t | L+L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 6 x NH2 400 A |
| 630 kVA | ENG-B630-15S-LPT-06 gotowy zestaw | KSZ 2,90 x 2,10 m | ok. 9,6 t | L+P+T, HH 40 A | SN, 25/5 A | rozłącznik izolacyjny 1250 A | 6 x NH2 400 A |
| 1000 kVA | ENG-B1000-15S-LPV-08-K gotowy zestaw | KSW 2,96 x 4,56 m | ok. 28 t | L+P+V, wyłącznik | SN, 40/5 A | wyłącznik powietrzny 1600 A, Icu min. 24 kA | 8 x NH2 400 A |
Wartości z kreatora stacji Energeks dla sieci 15 kV i rozdzielnicy SN z izolacją stało-powietrzną. Masy obudów poglądowe, bez aparatury i transformatora. Kliknij kod, aby otworzyć konfigurację w kreatorze.
Rzut, elewacje i schemat

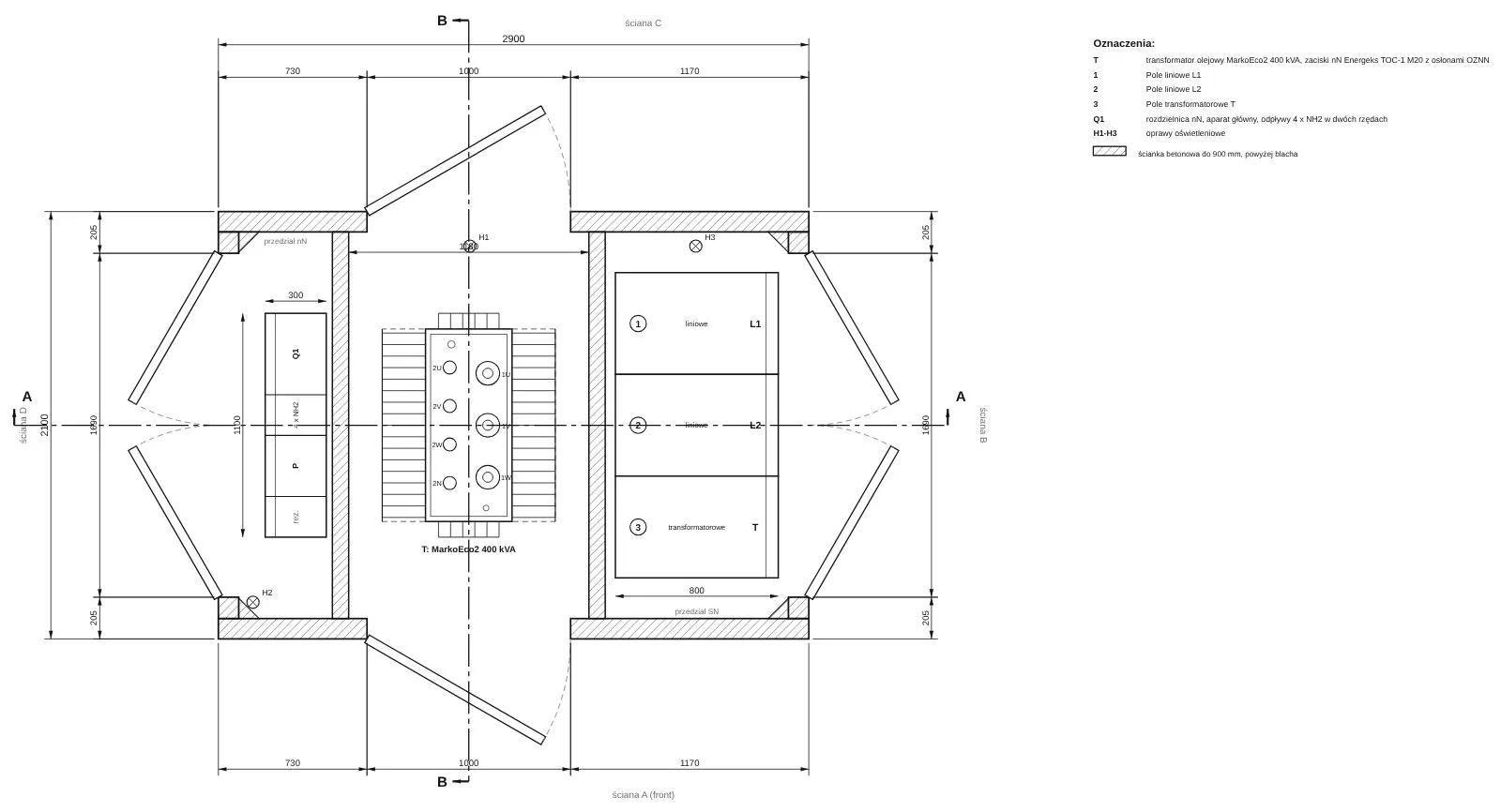

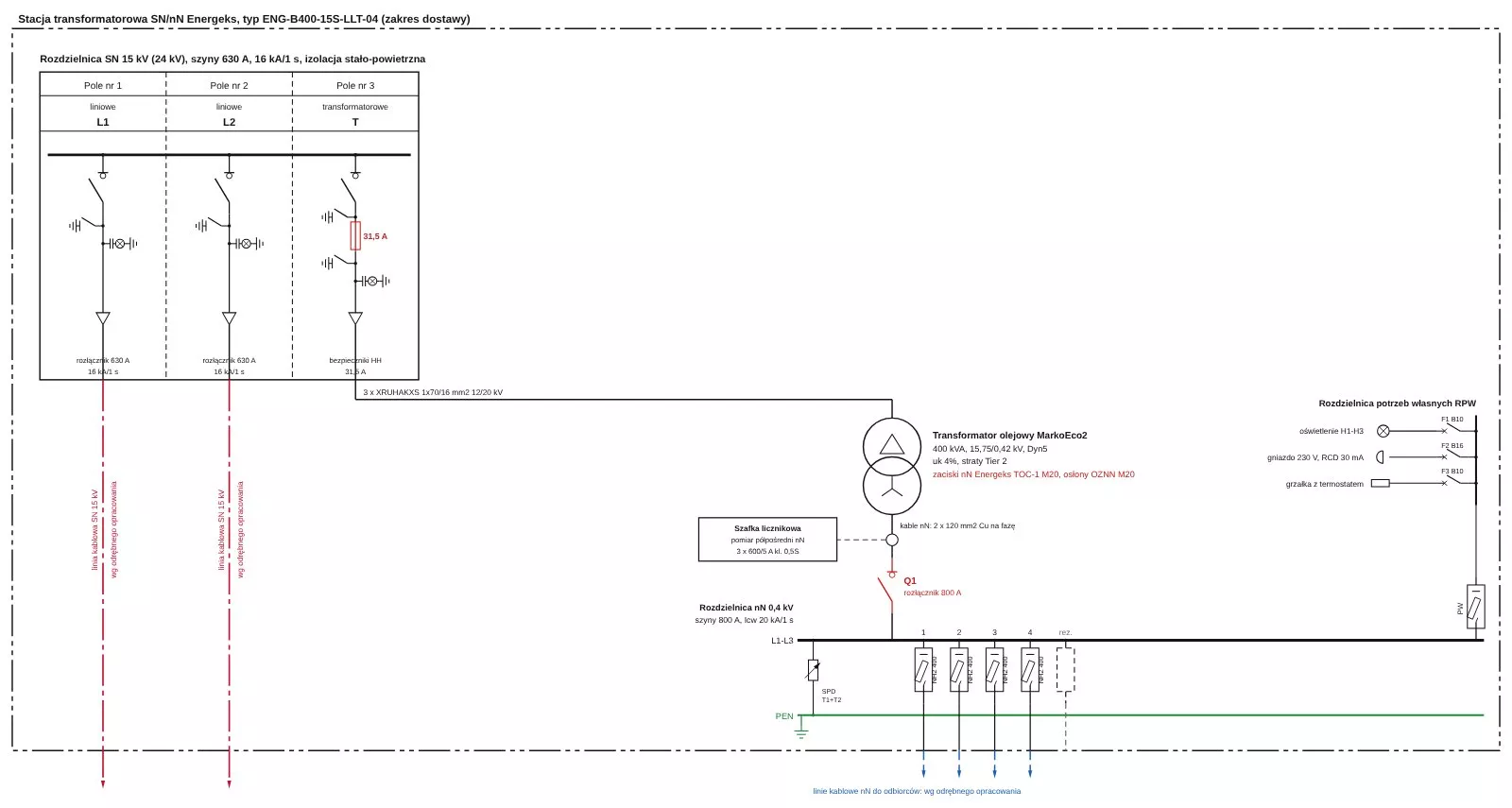

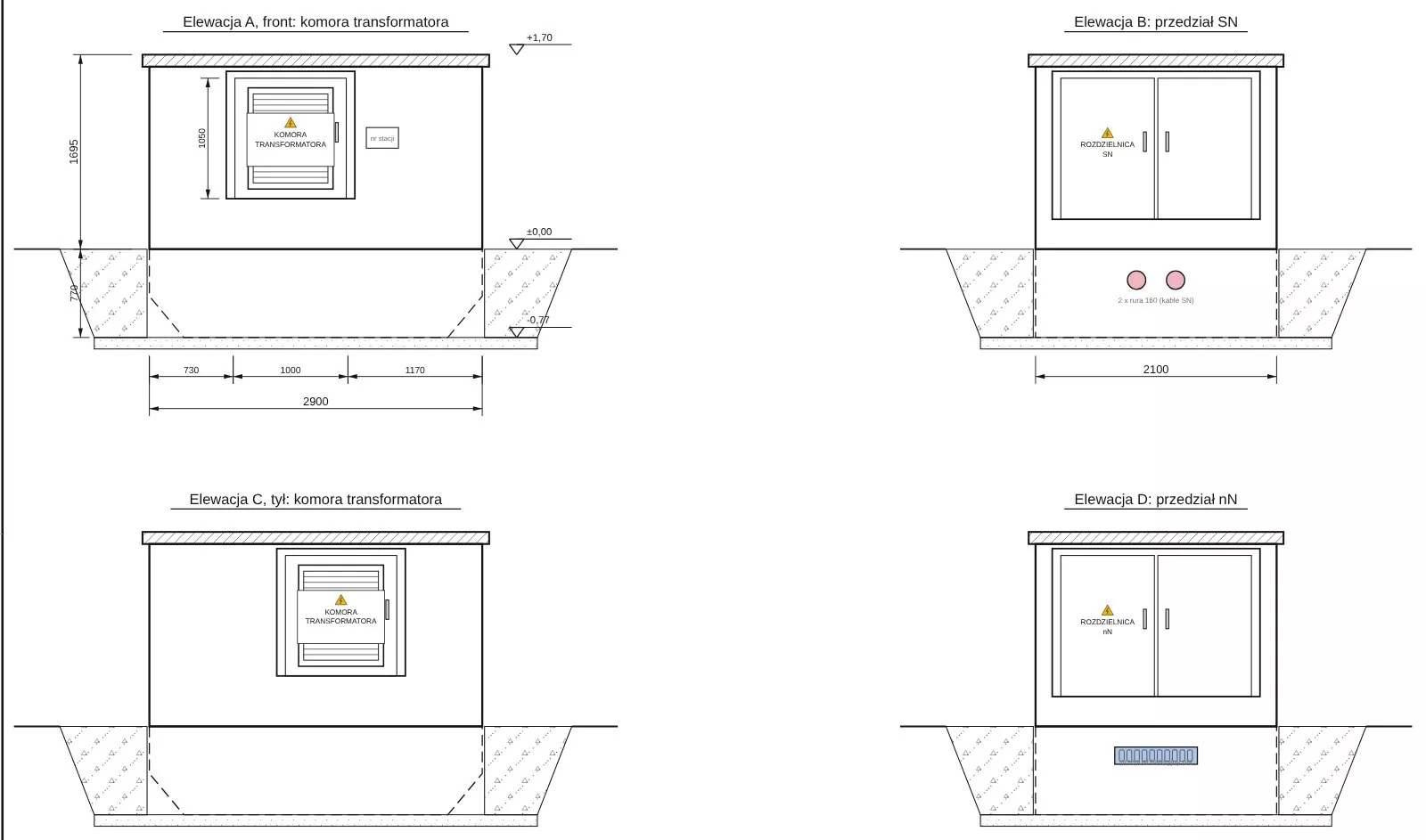

Rysunki przykładowej konfiguracji z kreatora. Komplet arkuszy dla wybranej konfiguracji pobierzesz w kreatorze bez rejestracji.
Zaciski i osłony na transformatorze
Zaciski nN TOC-1
Domyślnie w stacjach do 630 kVA: poziome, bezkońcówkowe, komplet 3 x /U i 1 x /N; M12, M20 albo M30 dobrany do mocy.
Zobacz produkt
Osłony OZNN
4 osłony izolacyjne zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli.
Zobacz produktOd kodu stacji do oferty
Wybierz typ
Typ stacji albo gotowy zestaw z konfiguracją, która najczęściej powtarza się w projektach.
Dopasuj w kreatorze
Moc, napięcie, pola SN, pomiar, odpływy i opcje; każda konfiguracja dostaje kod stacji.
Pobierz dokumentację
Projekt techniczny, karta katalogowa, schemat, rysunki i zestawienie, bez logowania.
Zapytaj o ofertę
Wyślij kod stacji, lokalizację i termin. Cena na zapytanie.
Jeden dostawca stacji i transformatora
Rozdzielnice SN bez SF6
Izolacja stało-powietrzna, powietrzna albo gaz o GWP poniżej 1. Zgodnie z rozporządzeniem UE 2024/573.
Transformator MarkoEco2
Hermetyczny olejowy, straty zgodne z Ekoprojektem Tier 2, gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
Dokumentacja od ręki
Projekt techniczny do adaptacji przez projektanta, karta katalogowa, rysunki i zestawienie z kreatora, bez rejestracji.
18 tygodni z transportem
Realizacja standardowo 18 tygodni od zamówienia, transport na miejsce wskazane przez klienta.
