Transformator olejowy potrafi przez dziesięciolecia stać w jednym miejscu i niemal bez przerwy przekazywać energię do zakładu przemysłowego, osiedla, farmy fotowoltaicznej, magazynu energii albo stacji ładowania pojazdów elektrycznych.
Nie ma tłoków, wałów ani przekładni, które widowiskowo obracałyby się podczas pracy.
Z zewnątrz najczęściej widać stalową kadź, przepusty, radiatory, tabliczkę znamionową i kilka elementów kontrolnych.
Można odnieść wrażenie, że w środku również niewiele się dzieje.
W rzeczywistości transformator przez cały czas pracuje w zmiennym polu magnetycznym, przenosi duże prądy i walczy z ciepłem powstającym w rdzeniu oraz uzwojeniach.
Każdy dodatkowy amper, wysoka temperatura otoczenia i każda godzina pracy przy dużym obciążeniu zwiększają ilość energii cieplnej, którą trzeba skutecznie usunąć.
Właśnie dlatego transformator olejowy potrzebuje oleju.
Nie służy on do smarowania ruchomych elementów, ponieważ praktycznie ich tam nie ma.
Olej transformatorowy pełni znacznie ważniejsze zadania. Izoluje części znajdujące się pod wysokim napięciem, odbiera ciepło z uzwojeń i rdzenia, a następnie transportuje je do kadzi oraz radiatorów.
⚡ Transformator nie starzeje się wyłącznie dlatego, że mijają kolejne lata. Jego rzeczywista trwałość w ogromnym stopniu zależy od temperatury, w jakiej te lata przepracował.
Ten artykuł został przygotowany dla projektantów, wykonawców, inwestorów i osób odpowiedzialnych za dobór transformatora do zakładu przemysłowego, instalacji odnawialnych źródeł energii, systemu magazynowania energii, budynku komercyjnego lub infrastruktury krytycznej.
Wyjaśnimy, w jaki sposób transformator przekazuje energię, skąd biorą się straty, jak olej może jednocześnie chłodzić i izolować oraz czym różnią się systemy chłodzenia ONAN i ONAF.
Pokażemy również, dlaczego przeciążenie transformatora o 20% może wygenerować znacznie więcej niż 20% dodatkowego ciepła.
Szacowany czas czytania: 9 minut.
Transformator nie produkuje energii. On zmienia jej parametry
Energii nie można stworzyć z niczego ani bezpowrotnie zniszczyć.
Można ją natomiast przekształcać, przesyłać, magazynować i rozpraszać w różnych formach.
Elektrownia nie „produkuje” więc energii w dosłownym znaczeniu tego słowa.
Zamienia energię chemiczną paliwa, energię promieniowania słonecznego, wiatru, wody albo reakcji jądrowych na energię elektryczną.
Transformator wykonuje kolejny etap tej energetycznej sztafety.
Nie tworzy nowych kilowatogodzin, lecz przekazuje energię z jednego obwodu do drugiego i zmienia jej parametry tak, aby można było ją bezpiecznie przesłać, rozdzielić oraz wykorzystać.
Podstawowym zadaniem transformatora jest zmiana wartości napięcia prądu przemiennego.
W typowej sieci dystrybucyjnej może on obniżać napięcie średnie, na przykład 15 kV lub 20 kV, do poziomu 400 V wykorzystywanego przez maszyny, instalacje budynkowe, rozdzielnice i inne odbiorniki niskiego napięcia.
W innych zastosowaniach transformator działa w przeciwnym kierunku i napięcie podwyższa. Tak dzieje się między innymi w elektrowniach, farmach fotowoltaicznych i wiatrowych, gdzie energia elektryczna musi zostać przekazana do sieci na poziomie umożliwiającym jej sprawny transport na większe odległości.
Można porównać transformator do skrzyni biegów w samochodzie. Przekładnia nie zwiększa mocy silnika, lecz zmienia relację między prędkością obrotową a momentem. Transformator w podobny sposób zmienia proporcje napięcia i prądu, dopasowując energię do warunków panujących w danym fragmencie instalacji.
Kiedy napięcie jest obniżane, po stronie wtórnej może płynąć większy prąd. Gdy napięcie zostaje podwyższone, prąd odpowiednio maleje. W idealnym transformatorze moc wejściowa i wyjściowa byłyby takie same. Rzeczywiste urządzenie zawsze powoduje jednak pewne straty, ponieważ część przekazywanej energii rozprasza się w postaci ciepła.
Strata wynosząca jeden procent może brzmieć niegroźnie, ale przy transformatorze przekazującym moc 1 MW odpowiada około 10 kW ciepła. To tak, jakby wewnątrz stalowej kadzi przez całą dobę pracowało kilka grzejników elektrycznych.
Ciepło musi zostać odebrane z uzwojeń i rdzenia, a następnie przekazane do otoczenia. Bez skutecznego chłodzenia temperatura najcieplejszych elementów transformatora szybko by rosła, przyspieszając starzenie izolacji i skracając przewidywany czas pracy urządzenia.
Co dzieje się pomiędzy uzwojeniami?
Wewnątrz klasycznego transformatora znajdują się uzwojenie pierwotne, uzwojenie wtórne oraz wspólny rdzeń magnetyczny. Uzwojenie pierwotne jest połączone ze źródłem zasilania, natomiast uzwojenie wtórne przekazuje energię do dalszej części instalacji.
Obydwa uzwojenia znajdują się blisko siebie, lecz nie są bezpośrednio połączone elektrycznie. Energia nie przepływa pomiędzy nimi zwykłym przewodem.
Jej nośnikiem jest zmienne pole magnetyczne.
Kiedy do uzwojenia pierwotnego zostaje doprowadzone napięcie przemienne, zaczyna przez nie płynąć prąd. Wokół uzwojenia powstaje zmienne pole magnetyczne, które zostaje skupione i poprowadzone przez rdzeń. Pole to obejmuje również uzwojenie wtórne i indukuje w nim napięcie.
Zjawisko to nazywamy indukcją elektromagnetyczną.
Najważniejsze jest tutaj słowo „zmienne”. Stałe pole magnetyczne nie pozwalałoby na ciągłe indukowanie napięcia w drugim uzwojeniu. Dlatego klasyczny transformator pracuje z prądem przemiennym.
W europejskiej sieci elektroenergetycznej częstotliwość wynosi 50 Hz. Pole magnetyczne w rdzeniu bez przerwy zmienia więc swoją wartość i kierunek. Rdzeń jest przemagnesowywany dziesiątki razy w ciągu każdej sekundy.
Wartość napięcia po stronie wtórnej zależy przede wszystkim od stosunku liczby zwojów obu uzwojeń. Jeśli uzwojenie średniego napięcia ma więcej zwojów niż uzwojenie niskiego napięcia, transformator obniża napięcie.
Przykładowo zmiana napięcia z 15 000 V do 400 V odpowiada przekładni napięciowej wynoszącej w przybliżeniu 37,5 do 1. Nie oznacza to jednak, że cały projekt transformatora można sprowadzić do prostego dzielenia. Konstruktor musi uwzględnić również spadki napięcia, wartość napięcia zwarcia, regulację zaczepami, gęstość prądu, strumień magnetyczny, temperaturę pracy i wymagania izolacyjne.
Dlaczego rdzeń nie jest wykonany z jednego kawałka stali?
Na pierwszy rzut oka lity blok stali mógłby wydawać się prostszym i bardziej wytrzymałym rozwiązaniem. W transformatorze powodowałby jednak powstawanie bardzo dużych strat.
Zmienne pole magnetyczne indukuje prądy nie tylko w uzwojeniu wtórnym. Prądy mogą pojawiać się również wewnątrz materiału rdzenia. Nazywa się je prądami wirowymi.
Można wyobrazić je sobie jako niewielkie elektryczne wiry krążące w stali. Nie wykonują użytecznej pracy. Zamiast tego nagrzewają rdzeń i zwiększają zużycie energii.
Aby ograniczyć to zjawisko, rdzeń transformatora wykonuje się z cienkich, wzajemnie izolowanych blach elektrotechnicznych. Każda warstwa przerywa drogę, po której mogłyby krążyć duże prądy wirowe. Dzięki temu ilość wydzielanego ciepła zostaje znacznie ograniczona.
Nie jest to jednak jedyne źródło strat w rdzeniu. Materiał magnetyczny musi być bez przerwy przemagnesowywany. Jego struktura nie reaguje na zmianę pola całkowicie bez oporu. Zjawisko to określa się jako histerezę magnetyczną.
Z tego powodu transformator pobiera pewną ilość energii nawet wtedy, gdy po stronie wtórnej nie jest podłączony żaden znaczący odbiornik.
Co to są straty jałowe i obciążeniowe w transformatorze?
Straty występujące w transformatorze można podzielić na dwie główne grupy:
straty jałowe oraz straty obciążeniowe.
Straty jałowe występują wtedy, gdy transformator jest pod napięciem.
Nie ma większego znaczenia, czy zakład produkcyjny pracuje na pełnych obrotach, czy wszystkie maszyny zostały wyłączone. Dopóki uzwojenie pierwotne jest zasilane, rdzeń jest przemagnesowywany i powstają w nim straty.
Można porównać to do samochodu pozostawionego z uruchomionym silnikiem. Pojazd stoi w miejscu, ale nadal zużywa paliwo.
W przypadku transformatora oznacza to, że energia jest pobierana przez całą dobę, również w nocy, w weekendy i podczas przestojów produkcyjnych. Dlatego straty jałowe mają szczególnie duże znaczenie w obiektach, gdzie transformator przez większość czasu pracuje przy niewielkim obciążeniu.
Nawet kilkaset watów pobieranych nieprzerwanie przez cały rok przekłada się na tysiące kilowatogodzin energii. Przy większych jednostkach wartości te mogą być jeszcze wyższe.
Straty obciążeniowe pojawiają się natomiast przede wszystkim w uzwojeniach i rosną wraz z przepływającym przez nie prądem.
Wynikają z rezystancji przewodnika, niezależnie od tego, czy uzwojenie wykonano z miedzi, czy z aluminium.
W branży często określa się je jako straty miedziane, nawet gdy uzwojenie jest aluminiowe. Nazwa odnosi się do rodzaju zjawiska, a nie zawsze do rzeczywistego materiału przewodnika.
Dlaczego dodatkowe 20% prądu oznacza około 44% więcej strat?
Straty obciążeniowe rosną w przybliżeniu proporcjonalnie do kwadratu prądu. Jest to jedna z najważniejszych zależności, które należy rozumieć przy doborze i eksploatacji transformatora.
Jeżeli prąd wzrośnie o 20%, straty nie wzrosną o 20%. Trzeba podnieść wartość 1,2 do kwadratu, co daje 1,44. Oznacza to około 44% więcej strat zależnych od prądu.
Przy wzroście prądu o 30% wynik wynosi już 1,69, czyli około 69% więcej strat.
W praktyce oznacza to, że pozornie niewielkie przeciążenie może spowodować znacznie szybszy wzrost temperatury uzwojeń. Dlatego transformatora nie powinno się dobierać „na styk”, uwzględniając wyłącznie sumę znamionowych mocy odbiorników.
Należy sprawdzić również profil obciążenia, czas trwania szczytów, temperaturę otoczenia, sposób chłodzenia i możliwość przyszłej rozbudowy instalacji.
Na pewno zaciekwai CIę również ten temat:
Co ma w środku transformator olejowy?
Po co transformatorowi olej?
Olej transformatorowy realizuje dwa zadania, które na pierwszy rzut oka wydają się zupełnie różne.
Musi być dobrym izolatorem elektrycznym, a jednocześnie skutecznie transportować ciepło.
W transformatorze występują wysokie napięcia i stosunkowo niewielkie odległości pomiędzy elementami znajdującymi się pod różnymi potencjałami. Powietrze także ma właściwości izolacyjne, jednak olej pozwala uzyskać wysoką wytrzymałość elektryczną w zwartej konstrukcji.
Ciecz wypełnia przestrzenie pomiędzy uzwojeniami, rdzeniem, przepustami, izolacją stałą i elementami konstrukcyjnymi. Ogranicza ryzyko przeskoku elektrycznego i powstawania wyładowań.
Jednocześnie olej dociera bardzo blisko powierzchni uzwojeń, czyli dokładnie tam, gdzie podczas obciążenia powstaje znaczna część ciepła.
Można powiedzieć, że jest układem krwionośnym transformatora.
Odbiera ciepło z wnętrza, transportuje je w kierunku kadzi oraz radiatorów, oddaje do otoczenia, a następnie wraca do uzwojeń po kolejną porcję energii cieplnej.
Bez tego obiegu lokalna temperatura uzwojeń rosłaby, a izolacja papierowa i pozostałe materiały izolacyjne starzałyby się znacznie szybciej.
Olej działa dobrze tylko wtedy, gdy jest czysty i suchy
Prawidłowo przygotowany olej transformatorowy ma bardzo dobre właściwości dielektryczne. Problem zaczyna się wtedy, gdy pojawia się w nim woda, zanieczyszczenia, cząstki stałe albo produkty starzenia.
Wilgoć może obniżać napięcie przebicia oleju i przyspieszać degradację izolacji celulozowej. Wysoka temperatura dodatkowo przyspiesza niekorzystne reakcje chemiczne.
Wewnątrz transformatora olej współpracuje z izolacją stałą, najczęściej wykonaną na bazie papieru i preszpanu. Materiały celulozowe mogą pochłaniać wodę. Pod wpływem zmian temperatury wilgoć migruje pomiędzy papierem a olejem.
Dlatego próbka oleju jest czymś więcej niż tylko fragmentem cieczy pobranym z kadzi. Może być źródłem informacji o stanie całego układu izolacyjnego.
W trakcie diagnostyki bada się między innymi zawartość wody, napięcie przebicia, kwasowość, współczynnik strat dielektrycznych oraz gazy rozpuszczone w oleju. W niektórych przypadkach analizuje się również związki furanowe, które mogą dostarczać informacji o stopniu starzenia izolacji celulozowej.
Szczególnie użyteczna jest analiza gazów rozpuszczonych, określana skrótem DGA. Podczas lokalnego przegrzewania, wyładowań niezupełnych albo powstawania łuku elektrycznego mogą tworzyć się charakterystyczne gazy.
Pojedynczy wynik rzadko daje pełną odpowiedź. Najwięcej mówi obserwacja zmian zachodzących w czasie. Jeżeli stężenie określonych gazów systematycznie rośnie, może to oznaczać rozwijającą się usterkę, nawet jeśli transformator pozornie nadal pracuje prawidłowo.

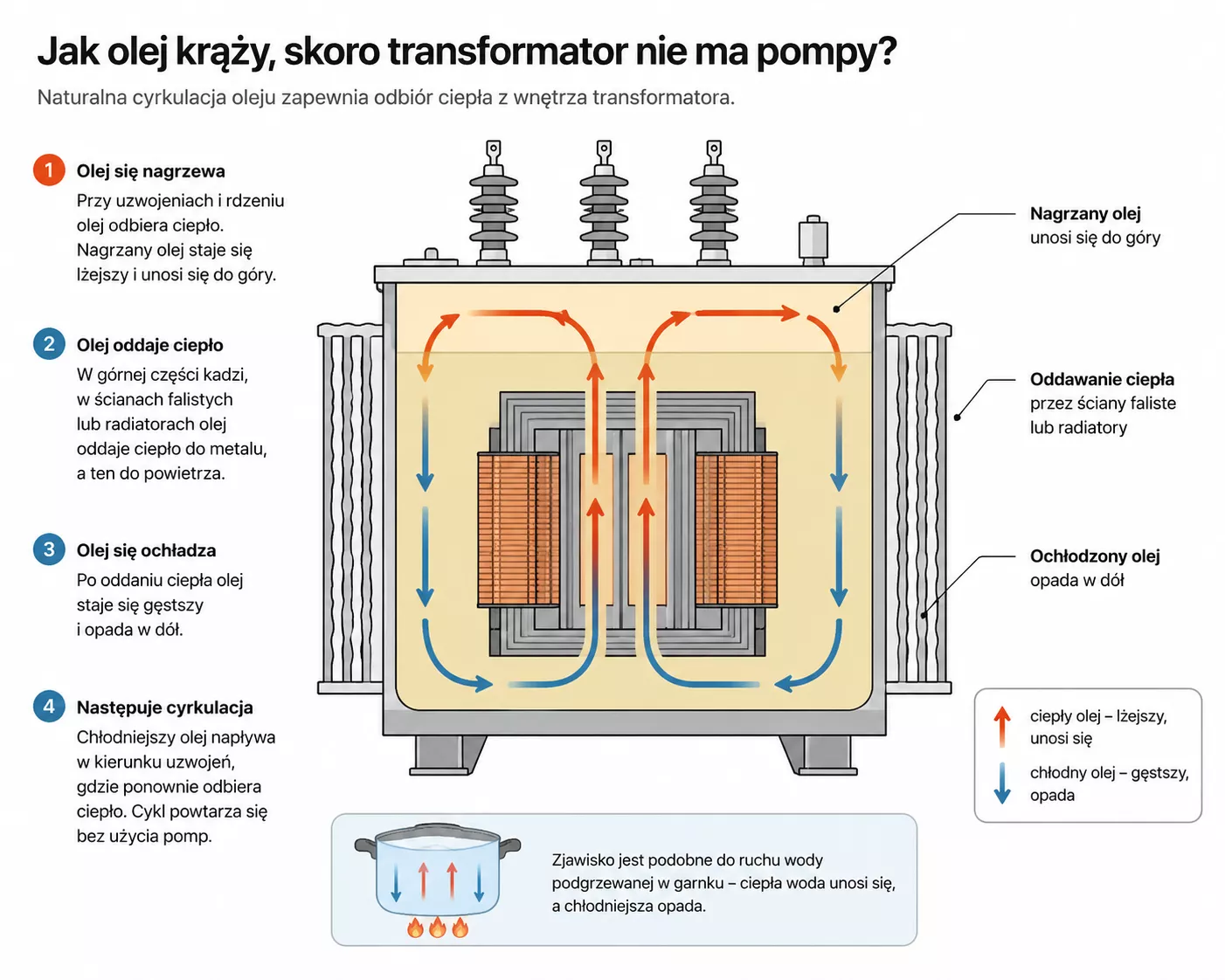

Jak olej krąży, skoro transformator nie ma pompy?
W wielu transformatorach dystrybucyjnych obieg oleju odbywa się w sposób całkowicie naturalny.
Olej znajdujący się przy uzwojeniach i rdzeniu odbiera ciepło. Gdy jego temperatura wzrasta, gęstość cieczy nieznacznie maleje. Cieplejszy olej zaczyna więc unosić się ku górze.
Na jego miejsce napływa olej chłodniejszy i bardziej gęsty.
W ten sposób powstaje naturalna cyrkulacja. Zjawisko jest podobne do ruchu wody podgrzewanej w garnku. Woda znajdująca się przy dnie nagrzewa się, unosi, a chłodniejsza część cieczy opada.
W transformatorze przepływ jest kierowany przez odpowiednio rozmieszczone kanały olejowe. Nagrzany olej dociera do górnej części kadzi, ścian falistych albo radiatorów. Tam oddaje ciepło do metalu, który przekazuje je otaczającemu powietrzu.
Po ochłodzeniu olej opada i ponownie przepływa w kierunku uzwojeń.
Cały proces może odbywać się bez pomp, pod warunkiem że konstrukcja transformatora, powierzchnia chłodząca i warunki otoczenia zapewniają odpowiednią wydajność wymiany ciepła.
Infografika przedstawia naturalną cyrkulację oleju w transformatorze olejowym bez użycia pompy. Pokazuje, jak nagrzany olej unosi się przy uzwojeniach i rdzeniu, oddaje ciepło przez radiatory, ochładza się i opada, tworząc zamknięty obieg chłodzenia. CC: ENERGEKS 2026
Radiator nie pomoże, jeśli nie ma dostępu do powietrza
Radiatory zwiększają powierzchnię, przez którą ciepło może przejść z oleju do powietrza. Im większa jest powierzchnia wymiany, tym skuteczniej transformator może się chłodzić.
Nawet najlepiej zaprojektowany radiator nie zadziała jednak prawidłowo, jeżeli zostanie pozbawiony swobodnego przepływu powietrza.
To jeden z problemów, które pojawiają się już po zainstalowaniu transformatora.
Urządzenie może zostać ustawione zbyt blisko ściany. Pomieszczenie stacji może mieć zbyt małe otwory wentylacyjne. Przepływ powietrza mogą ograniczać trasy kablowe, dodatkowe rozdzielnice albo składowane przy transformatorze materiały.
W takiej sytuacji transformator zaczyna chłodzić się powietrzem, które sam wcześniej nagrzał.
Można porównać to do komputera, w którym zaklejono otwory wentylacyjne.
Wszystkie elementy chłodzenia nadal znajdują się na swoim miejscu, ale gorące powietrze nie może zostać skutecznie usunięte.
Temperatura wewnątrz stacji stopniowo rośnie, a różnica pomiędzy temperaturą oleju i temperaturą otoczenia przestaje wystarczać do odprowadzenia wymaganej ilości ciepła.
Jak działa chłodzenie ONAN?
ONAN jest jednym z najczęściej spotykanych systemów chłodzenia transformatorów olejowych. Skrót pochodzi od angielskiego określenia Oil Natural Air Natural.
Pierwsze słowo wskazuje, że medium izolacyjnym i chłodzącym jest olej. Określenie „Natural” oznacza, że olej przemieszcza się wewnątrz transformatora dzięki naturalnej różnicy gęstości, bez zastosowania pomp.
Drugie „Natural” odnosi się do przepływu powietrza wokół kadzi i radiatorów. Powietrze również porusza się naturalnie, bez wentylatorów.
Taki system jest prosty, cichy i niezawodny. Brak wentylatorów oznacza mniej elementów wymagających zasilania, sterowania i konserwacji. Nie występują również silniki, łożyska ani zabezpieczenia układu wentylacji, które mogłyby ulec awarii.
Ograniczeniem jest wydajność chłodzenia. Transformator może oddać tylko tyle ciepła, ile jest w stanie przejąć naturalnie przepływające powietrze.
Dlatego ten sam transformator będzie pracował inaczej na otwartej przestrzeni, a inaczej w ciasnej stacji o ograniczonej wentylacji. Znaczenie ma również temperatura otoczenia. Podczas upalnego dnia zdolność oddawania ciepła jest mniejsza niż zimą.
ONAF nie zwiększa mocy transformatora. Zwiększa możliwości chłodzenia
ONAF oznacza Oil Natural Air Forced.
Olej wewnątrz transformatora nadal krąży naturalnie. Zmienia się natomiast sposób przepływu powietrza przez radiatory. Jest ono wymuszane za pomocą wentylatorów.
Wentylatory zwiększają ilość powietrza przepływającego przez powierzchnie chłodzące, dzięki czemu transformator może szybciej oddawać ciepło do otoczenia.
Nie zmieniają jednak przekładni transformatora, nie zwiększają przekroju uzwojeń i nie tworzą dodatkowej energii elektrycznej. Pozwalają jedynie usunąć większą ilość ciepła powstającego przy wyższym obciążeniu.
Z tego powodu niektóre transformatory mają podane dwie wartości mocy. Niższa dotyczy pracy w systemie ONAN, a wyższa pracy po uruchomieniu wentylatorów w systemie ONAF.
Można to porównać do procesora komputerowego. Dodatkowy wentylator nie zmienia liczby rdzeni i nie przebudowuje elektroniki. Pozwala jednak dłużej utrzymać wysoką wydajność bez przekroczenia dopuszczalnej temperatury.
Układ ONAF wymaga zasilania pomocniczego, czujników temperatury, automatyki sterującej i regularnej kontroli wentylatorów. Jeśli transformator stale wykorzystuje moc dostępną wyłącznie po włączeniu chłodzenia wymuszonego, awaria wentylatora może szybko stać się problemem dla całej instalacji.
Może znajdzie Twoje uznanie również jeden z najlepszych artykułów na naszym blogu:
Jak powstaje transformator:
10 etapów produkcji transformatora olejowego
Najcieplejsze miejsce może znajdować się głęboko w uzwojeniu
Temperatura oleju jest ważnym parametrem, lecz nie zawsze pokazuje pełny obraz sytuacji.
Najwyższa temperatura może występować lokalnie wewnątrz uzwojenia. Miejsce to określa się jako punkt gorący, czyli hot spot.
To właśnie temperatura hot spotu ma kluczowe znaczenie dla trwałości izolacji. Olej w górnej części kadzi może mieć jeszcze akceptowalną temperaturę, podczas gdy w jednym z fragmentów uzwojenia izolacja jest już znacznie bardziej nagrzana.
Na rozkład temperatury wpływa konstrukcja uzwojeń, rozmieszczenie kanałów olejowych, obciążenie, temperatura otoczenia, obecność harmonicznych i stan układu chłodzenia.
Dwa transformatory mogą mieć podobną temperaturę oleju, ale różną temperaturę najgorętszego miejsca. Dlatego profesjonalna ocena obciążalności nie powinna ograniczać się wyłącznie do odczytu jednego wskaźnika.
Czy transformator olejowy można przeciążyć?
Krótkotrwałe przeciążenie nie musi oznaczać natychmiastowej awarii.
Transformator ma dużą bezwładność cieplną. Rdzeń, uzwojenia, kadź i olej nie nagrzewają się w jednej chwili. Jeśli urządzenie wcześniej pracowało przy niewielkim obciążeniu, może dysponować pewnym zapasem cieplnym.
Nie oznacza to jednak, że każdy transformator można bezpiecznie przeciążyć o dowolną wartość.
Znaczenie ma temperatura otoczenia, temperatura początkowa oleju i uzwojeń, czas trwania przeciążenia, wcześniejszy profil pracy, konstrukcja urządzenia, sposób chłodzenia oraz stan izolacji.
Inaczej zachowa się transformator, który przez kilka godzin pracował przy 30% mocy. Inaczej jednostka obciążona przez cały dzień na poziomie 95%, zamknięta w gorącej stacji podczas letniego popołudnia.
Podczas przeciążenia straty w uzwojeniach szybko rosną. Najpierw nagrzewają się lokalne fragmenty przewodnika i izolacji. Później wzrasta temperatura oleju, kadzi oraz pozostałych elementów.
Najbardziej podstępnym skutkiem nie zawsze jest natychmiastowe wyłączenie. Transformator może nadal działać, ale podwyższona temperatura przyspiesza starzenie izolacji celulozowej.
Można porównać to do regularnej jazdy samochodem przy bardzo wysokich obrotach.
Silnik nie musi zepsuć się tego samego dnia, ale jego elementy zużywają się szybciej.
Falowniki i ładowarki mogą zmienić warunki pracy
W nowoczesnych instalacjach moc znamionowa nie mówi wszystkiego.
Magazyny energii, farmy fotowoltaiczne, falowniki, systemy UPS, serwerownie, napędy regulowane i stacje ładowania pojazdów elektrycznych mogą generować harmoniczne prądu.
Harmoniczne zwiększają dodatkowe straty w uzwojeniach oraz metalowych elementach konstrukcyjnych. Mogą również powodować większe nagrzewanie przewodów neutralnych i zmieniać rzeczywisty rozkład temperatury w transformatorze.
Dlatego stwierdzenie „odbiorniki pobierają 900 kW, więc transformator 1000 kVA wystarczy” może być zbyt dużym uproszczeniem.
Trzeba sprawdzić współczynnik mocy, charakter odbiorników, poziom harmonicznych, jednoczesność pracy, szczyty obciążenia i przewidywany rozwój instalacji.
Transformator dobrany wyłącznie na podstawie mocy może formalnie spełniać wymagania, a mimo to pracować w niekorzystnych warunkach cieplnych.
Transformator olejowy czy suchy?
Transformator olejowy i suchy realizują tę samą podstawową funkcję.
Wykorzystują indukcję elektromagnetyczną do zmiany wartości napięcia.
Różnią się przede wszystkim sposobem wykonania izolacji i chłodzenia.
W transformatorze olejowym rdzeń oraz uzwojenia znajdują się w cieczy izolacyjnej.
Olej zwiększa wytrzymałość elektryczną układu i odprowadza ciepło bezpośrednio z wnętrza urządzenia.
W transformatorze suchym uzwojenia są zabezpieczone materiałem stałym, często żywicą, a chłodzenie odbywa się głównie za pomocą powietrza.
Transformatory olejowe są często wybierane do pracy na zewnątrz, przy większych mocach oraz tam, gdzie liczy się wysoka sprawność i skuteczne odprowadzanie ciepła.
W stosunku do swojej mocy mogą również mieć stosunkowo zwartą konstrukcję.
Transformatory suche są chętnie stosowane w budynkach, obiektach użyteczności publicznej, centrach handlowych, szpitalach i zakładach przemysłowych, szczególnie tam, gdzie ważne jest ograniczenie ilości cieczy izolacyjnej.
Nie można jednak stwierdzić, że jedna technologia jest zawsze bezpieczna, a druga zawsze problematyczna.
Transformator olejowy wymaga właściwej retencji oleju, zabezpieczeń pożarowych, odpowiedniego miejsca instalacji i kontroli stanu cieczy.
Transformator suchy potrzebuje skutecznej wentylacji, ochrony przed pyłem i wilgocią oraz odpowiednich warunków cieplnych.
Wybór powinien wynikać z analizy całej instalacji, a nie z jednego parametru albo hasła sprzedażowego.
Węcej o tym odwiecznym dylemacie znajdziesz w naszym opracowaniu:
Czym się różni transformator olejowy od suchego, żywicznego?
Transformator działa poprawnie, a stacja i tak się przegrzewa
Wyobraźmy sobie zakład, w którym transformator został prawidłowo dobrany pod względem mocy. Po kilku latach produkcja zostaje rozbudowana, ale obciążenie nadal nie przekracza wartości znamionowej urządzenia.
W pomieszczeniu stacji pojawiają się jednak nowe trasy kablowe, dodatkowa rozdzielnica i elementy konstrukcyjne. Część otworów wentylacyjnych zostaje ograniczona, a w pobliżu radiatorów zaczynają być składowane materiały.
Zimą układ pracuje bez większych problemów. Latem temperatura w stacji zaczyna jednak rosnąć.
Transformator formalnie nie jest przeciążony. Mimo to ma coraz większy problem z odprowadzaniem ciepła, ponieważ temperatura powietrza chłodzącego jest wyższa, a przepływ wokół radiatorów został ograniczony.
W takim przypadku problemem nie musi być zbyt mała moc urządzenia. Źródłem kłopotów może być wentylacja stacji.
Zastąpienie transformatora większym modelem bez poprawienia przepływu powietrza nie rozwiązuje przyczyny. Większe urządzenie również będzie musiało gdzieś oddać ciepło.
Dlatego przed podjęciem decyzji warto przeanalizować rzeczywisty profil obciążenia, temperaturę wewnątrz stacji, stan radiatorów, działanie wentylatorów, swobodę przepływu powietrza i obecność harmonicznych.
Moc kVA to początek rozmowy, a nie gotowa odpowiedź
Moc znamionowa jest jednym z najważniejszych parametrów transformatora, ale nie może być jedynym kryterium doboru.
Trzeba wiedzieć, jak długo urządzenie będzie pracowało blisko maksymalnego obciążenia, czy występują krótkotrwałe szczyty, jaka jest temperatura otoczenia oraz czy transformator zostanie ustawiony wewnątrz budynku, w stacji kontenerowej czy na zewnątrz.
Istotne jest również to, czy instalacja obejmuje falowniki, ładowarki, systemy UPS i inne odbiorniki nieliniowe. Należy uwzględnić planowaną rozbudowę, warunki wentylacyjne, dopuszczalny poziom hałasu i koszty energii traconej podczas wieloletniej pracy.
Transformator może mieć wystarczającą moc, ale jednocześnie niewłaściwą grupę połączeń, napięcie zwarcia, poziom strat, wymiary, sposób wyprowadzenia zacisków albo wyposażenie.
Właśnie dlatego poprawny dobór transformatora zaczyna się od poznania instalacji, a nie od wskazania jednej wartości w katalogu.
Dobry transformator ma po prostu spokojnie pracować
Transformator olejowy może przez dziesięciolecia niemal bez przerwy zasilać fabryki, osiedla, farmy fotowoltaiczne i magazyny energii. Choć z zewnątrz pozostaje nieruchomy, w jego wnętrzu bezustannie pracują pole magnetyczne, uzwojenia i olej, który jednocześnie izoluje oraz odprowadza ciepło.
Najlepsza praca transformatora nie jest widowiskowa.
Świadomy dobór transformatora zaczyna się nie od przeglądania katalogu, ale od zrozumienia, jak urządzenie będzie pracowało w konkretnej instalacji.
Jeśli dotarłeś do tego miejsca, wiesz już, że za pozornie prostą wartością mocy kryją się również straty, temperatura, sposób chłodzenia, warunki zabudowy i rzeczywisty profil obciążenia.
To właśnie takie podejście pozwala uniknąć przypadkowych decyzji i wybrać transformator, który będzie pracował stabilnie nie tylko w dniu uruchomienia, ale również po latach eksploatacji.
Jeżeli przygotowujesz nową inwestycję, modernizujesz stację transformatorową albo chcesz zweryfikować wcześniej dobrane rozwiązanie, zapraszamy do kontaktu z naszym zespołem. Pomożemy przełożyć wymagania techniczne projektu na konkretne parametry urządzenia i dobrać rozwiązanie odpowiednie do warunków pracy.
Zobacz naszą pełną ofertę transformatorów olejowych i suchych.
Sprawdź również transformatory aktualnie dostępne od ręki — bez oczekiwania na standardowy termin produkcji.
A jeśli interesują Cię praktyczne materiały dotyczące transformatorów, energetyki i projektowania instalacji, obserwuj nas również na LinkedIn. Regularnie publikujemy tam wiedzę techniczną, przykłady zastosowań i wskazówki przydatne podczas przygotowywania inwestycji.
Źródła:
Opinie
Brak opinii!
❮
❯
