„Zacisk transformatorowy” to w praktyce kilka różnych wyrobów. Po stronie nN łączą kable albo szyny ze sworzniami przepustów, po stronie SN – przewody z przepustami górnego napięcia, czasem razem z ogranicznikiem przepięć. Poniżej przegląd typów, z którymi spotkasz się w stacjach SN/nN, i wskazówki, kiedy który wybrać.

Gdzie pracuje zacisk transformatorowy

Zacisk nakręca się na gwintowany sworzeń izolatora przepustowego i blokuje śrubą lub śrubami. Z drugiej strony ma gniazda na żyły kabli albo powierzchnię pod szynę. Standardy operatorów – np. TAURON Dystrybucja dla transformatorów SN/nN – przewidują po stronie nN dwa warianty: zaciski do przewodów lub kabli i zaciski do przyłącza szynowego, w obu przypadkach bez końcówek zaprasowanych, w komplecie trzech zacisków fazowych i jednego zacisku punktu neutralnego.

Zaciski kablowe poziome (nN)

Najczęstszy typ w stacjach z transformatorami do 630 kVA. Wyprowadzają kable poziomo ze sworznia i przyjmują dwa przewody główne oraz dwa pomocnicze na fazę – aluminiowe lub miedziane. W ofercie Energeks to seria TOC: gwint M12, M20 lub M30, prąd 250, 630 lub 1000 A, przewody główne 2 × 95–240 mm² (RE, RM, SM) lub 2 × 300 mm² RMC, pomocnicze 2 × 2,5–50 mm².

TOC-1 – z odsadzoną stopką

Dwie śruby blokujące na stopce pod głowicą, gniazda wyżej nad pokrywą. Wygodny przy grubych kablach – to nasz standard do transformatorów MarkoEco2. Karta zacisku TOC-1.

TOC-2 – kompaktowy

Gniazda w jednej zwartej głowicy, rozcięty trzpień i śruby blokujące z boku. Zajmuje mniej miejsca na pokrywie, więc sprawdza się tam, gdzie przepusty nN stoją blisko siebie. Karta zacisku TOC-2.

Zaciski neutralne z uziemieniem

Czwarty zacisk kompletu pracuje na przepuście punktu neutralnego. Oprócz gniazd kablowych ma sworzeń (lub dwa) do podłączenia przewodu uziemiającego, N/PE albo bednarki. W serii TOC to wersje /N: DP 5100N–5300N (TOC-1) i DP 6100N–6300N (TOC-2). Część operatorów wymaga, żeby do zacisku neutralnego dało się podłączyć bednarkę uziemiającą 25 × 4 mm (np. Energa-Operator) – wersje /N serii TOC to umożliwiają.

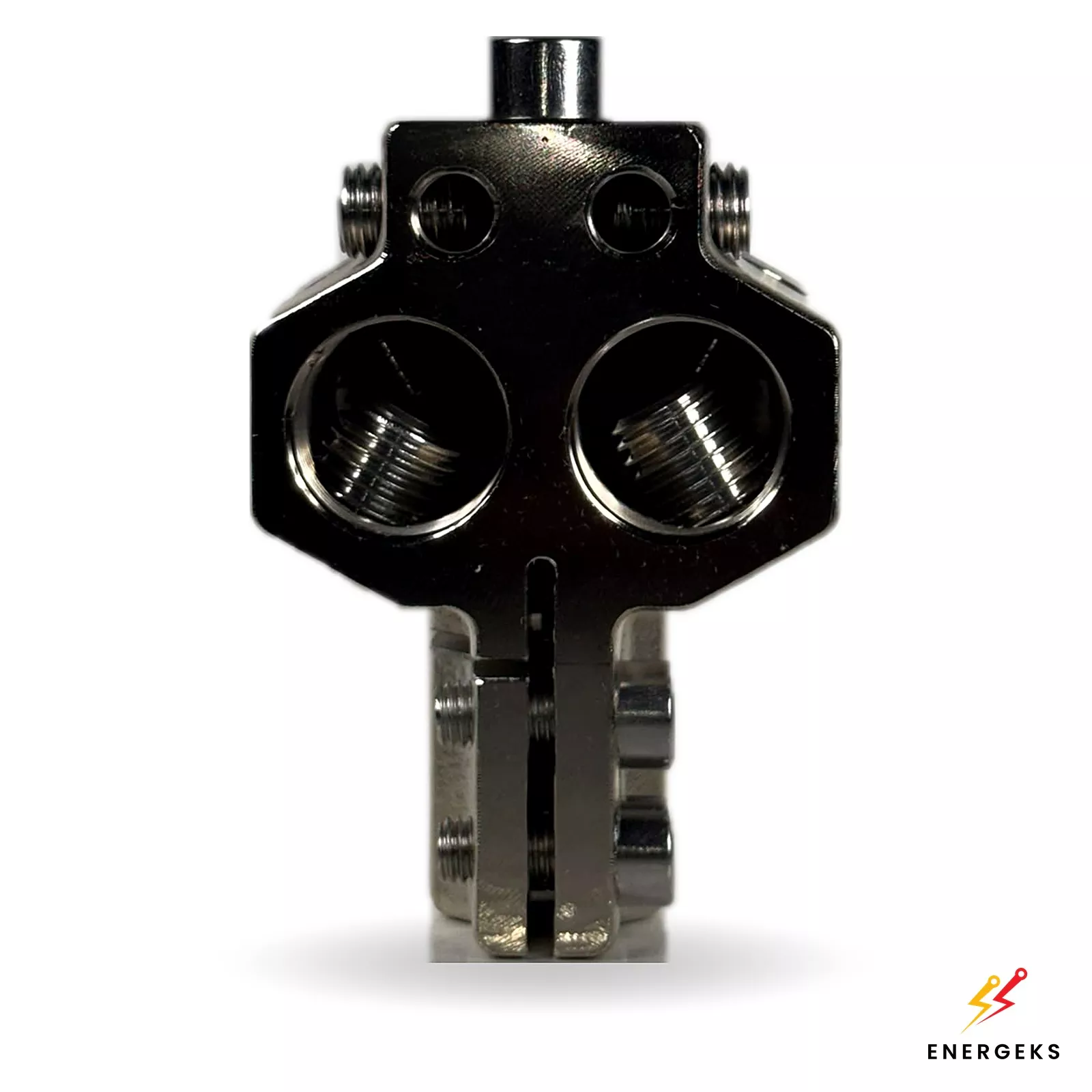

TOC-1/N – wersja z dodatkowym sworzniem do podłączenia przewodu neutralnego lub uziemiającego.

Zaciski szynowe (nN)

Gdy transformator łączy się z rozdzielnicą nN szynami, zamiast gniazd kablowych stosuje się zaciski z płaską powierzchnią pod szynę. Kute zaciski szynowe typu MK nakręca się na sworzeń i blokuje jedną śrubą (MK 1) lub dwiema (MK 2, MK 5). Obsługują szyny o szerokości do 40 mm (MK 1, MK 2) albo do 100 mm (MK 5), na sworzniach od M12 do M30. W ofercie Energeks: MK 1, MK 2 i MK 5 – od ręki z magazynu w Polsce.

Zaciski na przepusty SN

Po stronie górnego napięcia zacisk łączy przewód SN z przepustem transformatora rozdzielczego. Zaciski ZGU (gwint przyłączeniowy M12, obwód 70 mm²) wykonuje się z mosiądzu ocynowanego ze śrubami ze stali nierdzewnej i montuje jednym kluczem. Wersja ZGU-OP pozwala zamocować ogranicznik przepięć SN bezpośrednio na trzpieniu przepustu, bez dodatkowych elementów. Konstrukcja ogranicza przenoszenie sił skręcających na wewnętrzne elementy transformatora. ZGU i ZGU-OP są dostępne od ręki.

Osłony zacisków

Osłona izolacyjna zakładana na zacisk chroni przed przypadkowym dotykiem i zwarciami wywołanymi przez ptaki i gryzonie. W standardzie TAURON Dystrybucja osłony zacisków nN są wymagane i mają być wykonane z samogasnącego, elastycznego tworzywa. Osłona OZNN jest z elastycznej gumy samogasnącej, w trzech rozmiarach – M12, M20 i M30 – i pasuje do zacisków TOC-1, TOC-2 i MK 1.

Porównanie w jednej tabeli

Jak wybrać

• kable do rozdzielnicy nN → zacisk kablowy TOC-1 lub TOC-2 (gwint i prąd dobierzesz według poradnika jak dobrać zacisk transformatorowy),
• szyny → zacisk szynowy MK o szerokości dopasowanej do szyny,
• punkt neutralny → wersja /N,
• strona SN z ogranicznikiem przepięć na przepuście → ZGU-OP,
• stacja narażona na ptaki i gryzonie → osłony na wszystkie zaciski nN.
