Dlaczego zaciski transformatorowe nN decydują o niezawodności transformatora SN/nN?

Energetyka lubi paradoksy.

Największe urządzenia w systemie elektroenergetycznym bardzo często zależą od najmniejszych detali. Transformator może ważyć kilka ton, mieć moc kilkuset kilowoltoamperów i pracować bez przerwy przez 30 lat. A mimo to miejsce, które często decyduje o jego niezawodności, ma zaledwie kilka centymetrów.

To zacisk transformatorowy.

Dokładniej zacisk nN, który łączy kable niskiego napięcia ze sworzniem przepustu nN transformatora SN/nN.

Dla osoby spoza branży wygląda jak zwykły kawałek metalu z kilkoma śrubami. Taki detal, na który mało kto zwróci uwagę, dopóki wszystko działa.

Dla inżyniera elektroenergetyki to już zupełnie inna historia. To jeden z najbardziej odpowiedzialnych punktów całej instalacji. Właśnie tutaj spotykają się duże prądy, siły mechaniczne od ciężkich kabli, zmiany temperatury i bardzo praktyczne pytanie, czy to połączenie wytrzyma bezpiecznie lata pracy w realnych warunkach.

Zaciski transformatorowe nN nakręca się na gwintowane sworznie przepustów nN. Przyjmują żyły kabli prowadzących do rozdzielnicy nN, zwiększają powierzchnię styku i poprawiają stabilność mechaniczną połączenia.

A to oznacza bardzo konkretne korzyści.

Mniejszą rezystancję styku.

Niższe ryzyko przegrzewania połączeń.

Większą przewidywalność pracy transformatora przez długi okres eksploatacji.

Właśnie dlatego standardy operatorów, na przykład standard TAURON 5/2014, przewidują po stronie nN zaciski bez końcówek zaprasowanych, a do transformatorów olejowych MarkoEco2 dostarczamy zaciski transformatorowe TOC-1 i TOC-2. Nie są one detalem estetycznym ani marketingowym dodatkiem. To rozwiązanie, które powstało z bardzo praktycznej potrzeby: lepiej opanować prąd, temperaturę i mechanikę połączenia w miejscu, które z pozoru wygląda niepozornie, a w praktyce ma ogromne znaczenie.

I właśnie o tych zagadnieniach będzie ten artykuł.

Pokażemy, czym są zaciski transformatorowe nN i jak są zbudowane.

Przyjrzymy się temu, dlaczego kabel przykręcony wprost do sworznia przepustu bywa problematyczny.

Wyjaśnimy, jak konstrukcja zacisku wpływa na prąd, temperaturę i rezystancję styku.

Sprawdzimy też, dlaczego operatorzy sieci wymagają stabilnych rozwiązań przyłączeniowych i osłon zacisków.

Pokażemy na przykładach, w jakich instalacjach zaciski transformatorowe stają się fundamentalne dla niezawodności całej stacji.

Czas czytania: ok. 10 minut

Zaciski transformatorowe nN: mały element, który trzyma w ryzach setki amperów

Każdy, kto choć raz stał przy otwartym transformatorze SN/nN, zna ten moment.

Patrzysz na potężną maszynę. Kilka ton stali, rdzeń magnetyczny, olej, uzwojenia. Wszystko wygląda spokojnie, ciężko, wręcz majestatycznie.

A potem wzrok zatrzymuje się na czymś wielkości dłoni.

Na zacisku.

I właśnie tu zaczyna się prawdziwa inżynieria.

Bo to nie jest zwykły kawałek metalu. Przy transformatorze 630 kVA przez każdy zacisk fazowy nN płynie przy pełnym obciążeniu ok. 900 A. Zacisk musi ten prąd przenieść bezbłędnie, wytrzymać zmiany temperatury, drgania i siły mechaniczne od kabli, a przy tym zachować bardzo niską rezystancję styku przez lata.

Zacisk transformatorowy działa jak adapter pomiędzy dwoma światami.

Z jednej strony mamy transformator i jego przepust nN, czyli punkt, w którym energia wychodzi z kadzi.

Z drugiej strony kable nN, często po dwa na fazę, grube, ciężkie i mało elastyczne.

Zacisk wprowadza pomiędzy nimi dodatkowy element przewodzący. W zaciskach TOC to odkuwka z mosiądzu ocynowanego, ze śrubami mocującymi ze stali nierdzewnej i śrubami dociskowymi z mosiądzu. Ten element zwiększa powierzchnię kontaktu, stabilizuje przewodnik i rozkłada siły mechaniczne na większym obszarze.

Z punktu widzenia fizyki dzieją się tu trzy ważne rzeczy.

Prąd ma większą powierzchnię, przez którą może płynąć.

Docisk metalu do metalu jest bardziej równomierny.

Połączenie jest mniej podatne na ruchy i naprężenia.

Efekt jest prosty. Mniej ciepła, mniej problemów, więcej spokoju eksploatacyjnego.

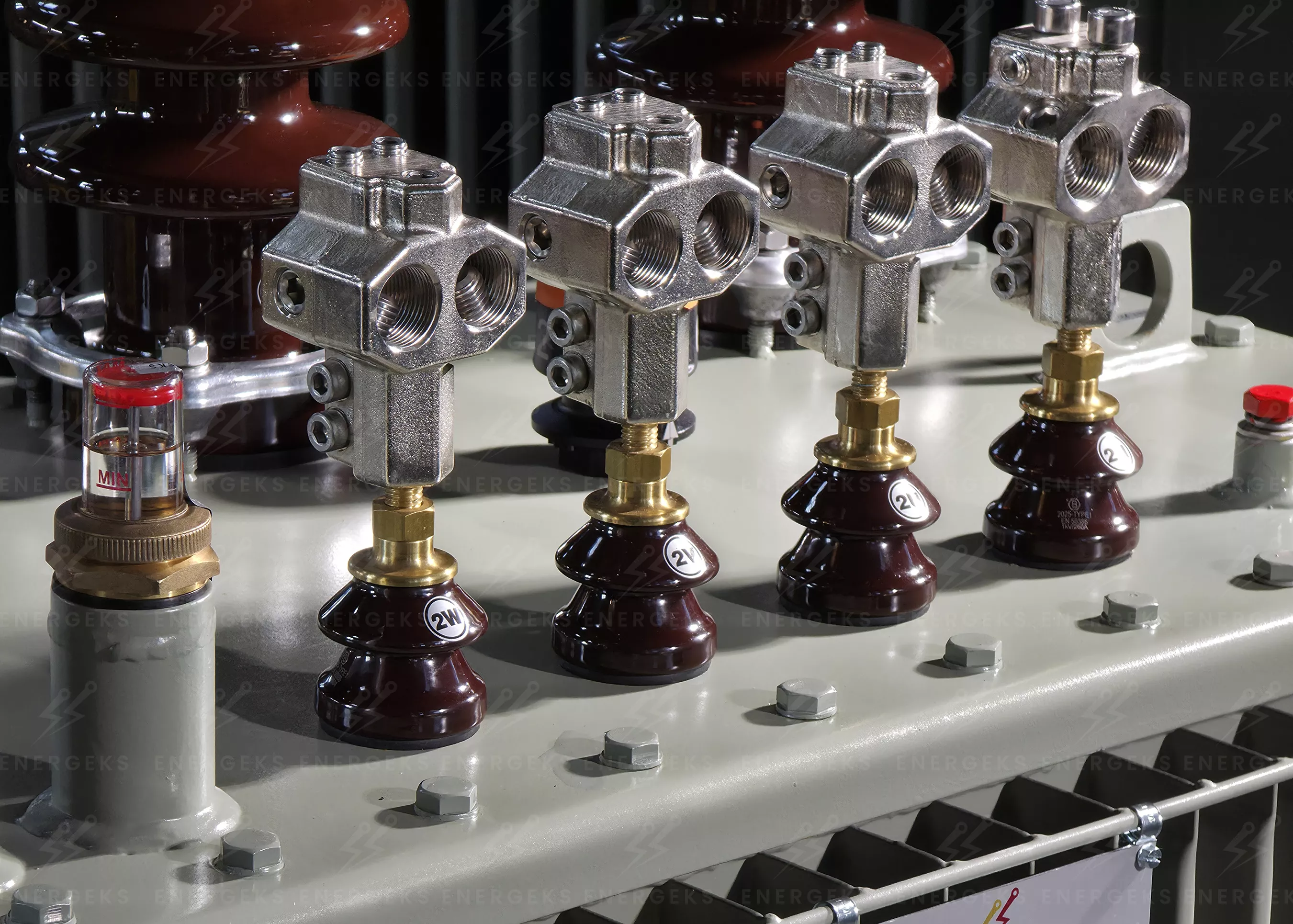

Na zdjęciu: zaciski transformatorowe TOC-1 zamontowane na przepustach nN transformatora olejowego MarkoEco2. Każdy zacisk przyjmuje żyły kabli nN bez końcówek zaprasowanych, a jego masywny korpus zwiększa powierzchnię styku i pozwala na równomierny przepływ prądu. Jednocześnie zacisk przejmuje część obciążeń mechanicznych od ciężkich kabli. To w tym niepozornym miejscu spotykają się prąd, temperatura i trwałość połączenia, które muszą pozostać stabilne przez dziesiątki lat eksploatacji.

Fot. Energeks 2026

Dlaczego kabel przykręcony wprost do sworznia przepustu bywa problematyczny

Końcówka kablowa, śruba, dokręcenie i gotowe.

W teorii to działa perfekcyjnie.

W rzeczywistości pojawiają się trzy bardzo konkretne problemy.

Pierwszy to masa i sztywność kabla.

Kable nN o dużych przekrojach, na przykład 240 albo 300 mm², nie są delikatne. To ciężkie, sprężyste konstrukcje, które bardzo często nie chcą iść dokładnie tam, gdzie przewidział projekt. Jeśli kabel dochodzi pod kątem albo jest naprężony, zaczyna działać jak dźwignia i obciąża sworzeń przepustu.

Drugi problem to powierzchnia styku.

Metal nie styka się idealnie z metalem. Prąd płynie przez mikroskopijne punkty kontaktu. Jeśli tych punktów jest mało, gęstość prądu rośnie, a razem z nią temperatura.

I nagle niewielki opór zaczyna zamieniać się w lokalne źródło ciepła.

Trzeci problem to czas.

Transformator nie pracuje w idealnych warunkach. Są drgania, zmiany temperatury, rozszerzalność materiałów, krótkotrwałe przeciążenia. Jeśli połączenie opiera się tylko na jednym punkcie docisku, z czasem mogą pojawiać się mikroruchy.

A mikroruchy w energetyce mają złą reputację. Bo prawie zawsze kończą się pogorszeniem styku.

Dlatego standard TAURON 5/2014 (pkt 6.10.8) przewiduje po stronie nN zaciski bez końcówek zaprasowanych, w wariancie kablowym albo szynowym, w komplecie trzech zacisków fazowych i jednego zacisku punktu neutralnego.

Ale nawet wtedy historia się nie kończy. Kiedy poprawimy już mechanikę i elektrykę połączenia, pojawia się kolejny poziom wyzwań: transformator pracuje w realnym świecie, a nie w laboratorium. Na stacji, w środowisku pełnym wilgoci, pyłu, zmiennych temperatur i nieproszonej aktywności biologicznej, którą energetyka zna aż za dobrze.

Osłony zacisków nN: czym są i przed czym naprawdę chronią

Na pierwszy rzut oka wyglądają trochę jak małe czarne kaptury.

I właśnie przez to łatwo je zlekceważyć. Ktoś patrzy na transformator, widzi przepusty, zaciski, porcelanę i metal, a osłony traktuje jak dodatek.

Tymczasem w energetyce takie drobiazgi bardzo często wykonują brudną robotę, dzięki której cała reszta może działać spokojnie.

Osłonę zakłada się na zacisk nN po podłączeniu kabli. Zakrywa części pod napięciem w miejscu, gdzie odległości między fazami są niewielkie. Czyli dokładnie tam, gdzie nie chcemy zostawiać niczego przypadkowi, pogodzie i twórczości natury.

Najczęściej mówi się o nich jako o ochronie przed ptakami i gryzoniami. I to nie jest branżowa legenda. Zwierzęta naprawdę potrafią narobić zamieszania w stacji transformatorowej. Wystarczy, że zbliżą się do dwóch punktów o różnym potencjale, i fizyka natychmiast przejmuje stery. Pojawia się zwarcie, zadziałają zabezpieczenia i nagle mamy wyłączenie, którego nikt nie planował.

Rola osłony jest prosta: utrudnić przypadkowy kontakt z częściami czynnymi i zmniejszyć ryzyko, że coś albo ktoś stworzy mostek pomiędzy potencjałami. Ptak, drobne zwierzę, gałąź, metalowy przedmiot, a czasem nawet narzędzie podczas prac serwisowych.

Osłona nie sprawia, że transformator staje się pancerny. Ale bardzo skutecznie ogranicza ryzyko najprostszych, najbardziej absurdalnych i niestety całkiem realnych zdarzeń. Takich, po których człowiek patrzy na raport i myśli: naprawdę? przez to?

Dlatego standard TAURON 5/2014 (pkt 6.10.14c) wymaga osłon zacisków nN z samogasnącego, elastycznego tworzywa. Osłona OZNN jest z elastycznej gumy samogasnącej, w trzech rozmiarach: M12, M20 i M30, i pasuje do zacisków TOC-1, TOC-2 i MK 1.

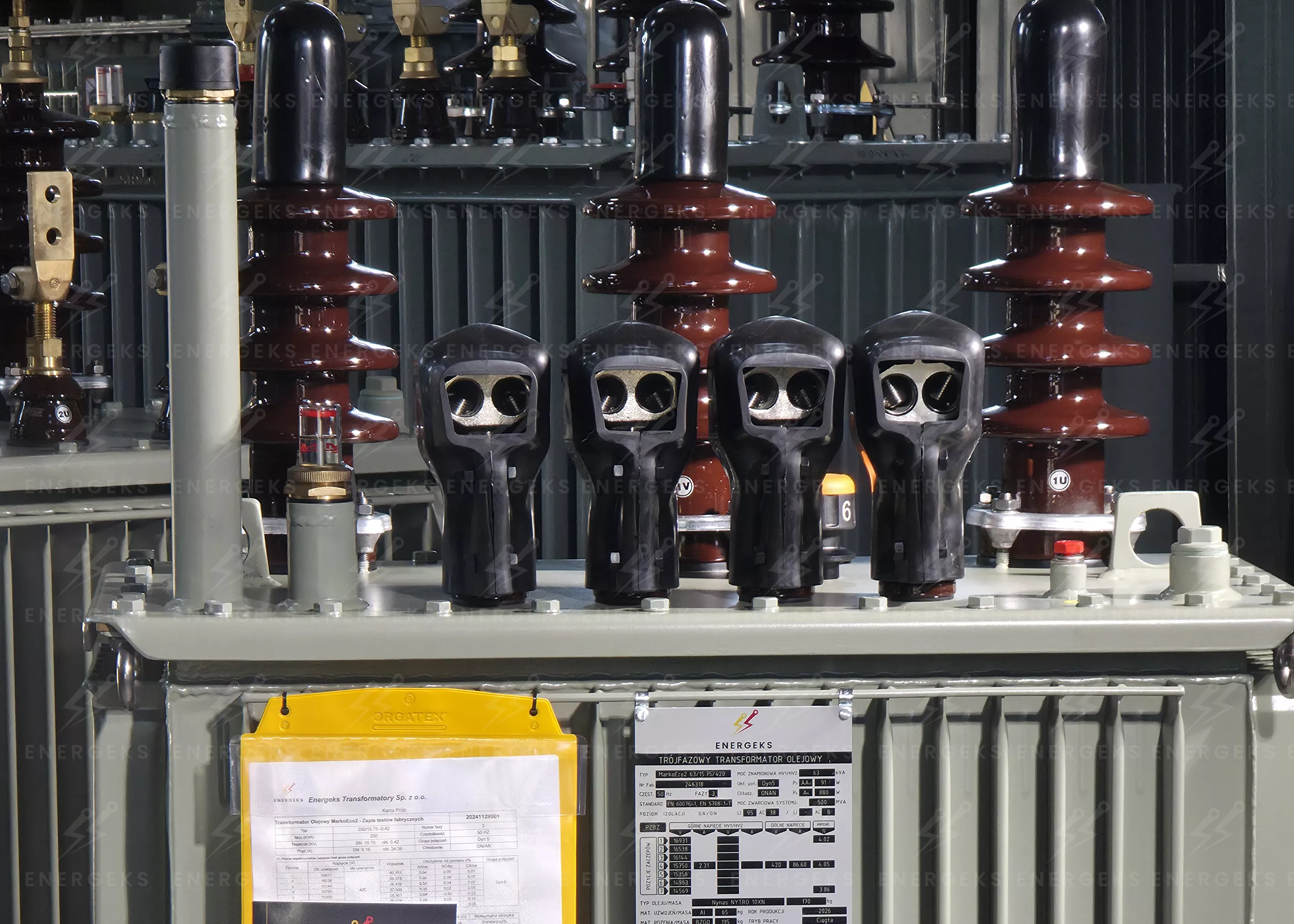

Na zdjęciu: transformator olejowy Energeks z zaciskami nN zakrytymi czarnymi osłonami zacisków; w tle przepusty SN. Osłony zabezpieczają zaciski przed przypadkowym kontaktem z częściami pod napięciem i ograniczają ryzyko zwarć powodowanych przez ptaki, drobne zwierzęta i inne czynniki zewnętrzne.

Fot. Energeks 2026

Z perspektywy projektu najrozsądniej jest dobrać cały układ przyłączeniowy jako spójne rozwiązanie, a nie składać go później z przypadkowych elementów: transformator, zaciski i osłony. Takie zestawy są w ofercie Energeks, a konfigurację najprościej uzgodnić, kontaktując się z nami bezpośrednio.

Jak konstrukcja zacisku wpływa na prąd, temperaturę i rezystancję styku

Tu zaczyna się ta część energetyki, która z boku wygląda niepozornie, a w środku jest czystą fizyką.

Na pierwszy rzut oka zacisk transformatorowy to po prostu metalowy element, który ma połączyć kabel z transformatorem. Tyle że prąd nie płynie idealnie przez całą powierzchnię styku. Przepływa przez te miejsca, w których metal naprawdę styka się z metalem, a tych punktów kontaktu jest znacznie mniej, niż podpowiada intuicja.

I właśnie dlatego konstrukcja zacisku ma takie znaczenie.

Jeśli powierzchnia styku jest większa, a docisk bardziej równomierny, pojawia się więcej rzeczywistych punktów kontaktu. To z kolei obniża rezystancję styku. A niższa rezystancja oznacza mniej ciepła tam, gdzie najmniej chcemy je widzieć.

Moc tracona na połączeniu to P = I² × R. Przy prądzie ok. 900 A każde dodatkowe 0,1 mΩ rezystancji styku to ok. 81 W ciągłego grzania w jednym zacisku. Nagrzany styk szybciej się utlenia, jego rezystancja rośnie dalej i proces sam się napędza. Więcej o tym w tekście dlaczego zaciski na transformatorze się grzeją.

Zacisk transformatorowy robi tu trzy ważne rzeczy naraz.

Po pierwsze zwiększa powierzchnię kontaktu, więc prąd ma więcej miejsca do spokojnego przepływu.

Po drugie lepiej rozkłada siłę docisku, dzięki czemu połączenie nie pracuje tylko na jednym małym fragmencie metalu.

Po trzecie stabilizuje całość w czasie, więc maleje ryzyko mikroruchów, które z biegiem lat potrafią pogorszyć jakość styku.

Można to porównać do ruchu drogowego. Ten sam ruch samochodów wciśnięty w jedną wąską ulicę szybko robi chaos. Gdy dostaje szeroką trasę, wszystko płynie znacznie spokojniej. Z prądem jest podobnie.

Ważny jest też zakres przekrojów. Zaciski TOC przyjmują dwa przewody główne na fazę, 2 × 95 do 240 mm² (RE, RM, SM) albo 2 × 300 mm² RMC, oraz dwa przewody pomocnicze 2 × 2,5 do 50 mm², z żyłami aluminiowymi albo miedzianymi. Gwint i prąd dobiera się do mocy transformatora: M12 (250 A) do 160 kVA, M20 (630 A) do 250 i 400 kVA, M30 (1000 A) do 630 kVA. Szczegóły w poradniku jak dobrać zacisk transformatorowy.

Dlaczego operatorzy sieci wymagają stabilnych rozwiązań przyłączeniowych

Operatorzy sieci mają jedną dużą przewagę nad resztą rynku. Widzą nie pojedynczy transformator, tylko cały powtarzający się obraz eksploatacji.

Dla projektanta transformator jest urządzeniem dobranym do parametrów technicznych. Dla inwestora elementem większej układanki. Dla operatora sieci to część systemu, która ma działać spokojnie nie przez rok czy dwa, ale przez dziesiątki lat.

Kiedy patrzy się na tysiące urządzeń pracujących w różnych lokalizacjach i pod różnym obciążeniem, bardzo szybko widać, które rozwiązania starzeją się dobrze, a które tylko dobrze wyglądają w dniu odbioru.

Dlatego operatorzy patrzą nie tylko na moc transformatora, poziom strat czy parametry izolacji, ale również na to, jak rozwiązane są przyłącza kablowe po stronie nN. Czy połączenie jest stabilne mechanicznie. Czy powierzchnia styku jest wystarczająca. Czy układ dobrze znosi naprężenia od ciężkich kabli, drgania i zmiany temperatury.

W wielu przypadkach sam transformator jako maszyna działa bez zarzutu. Uzwojenia są w dobrym stanie, olej trzyma parametry, rdzeń pracuje stabilnie. Problem zaczyna się na styku ze światem zewnętrznym. Dokładnie tam, gdzie kabel łączy się z transformatorem.

Z tej logiki biorą się wymagania techniczne operatorów: zaciski nN bez końcówek zaprasowanych, komplet trzech zacisków fazowych i jednego neutralnego, osłony z samogasnącego tworzywa. Część operatorów, na przykład Energa-Operator, wymaga też, żeby do zacisku punktu neutralnego dało się podłączyć bednarkę uziemiającą 25 × 4 mm. Wersje /N zacisków TOC to umożliwiają.

Bo ostatecznie operator nie kupuje samego transformatora. Operator kupuje spokój eksploatacyjny.

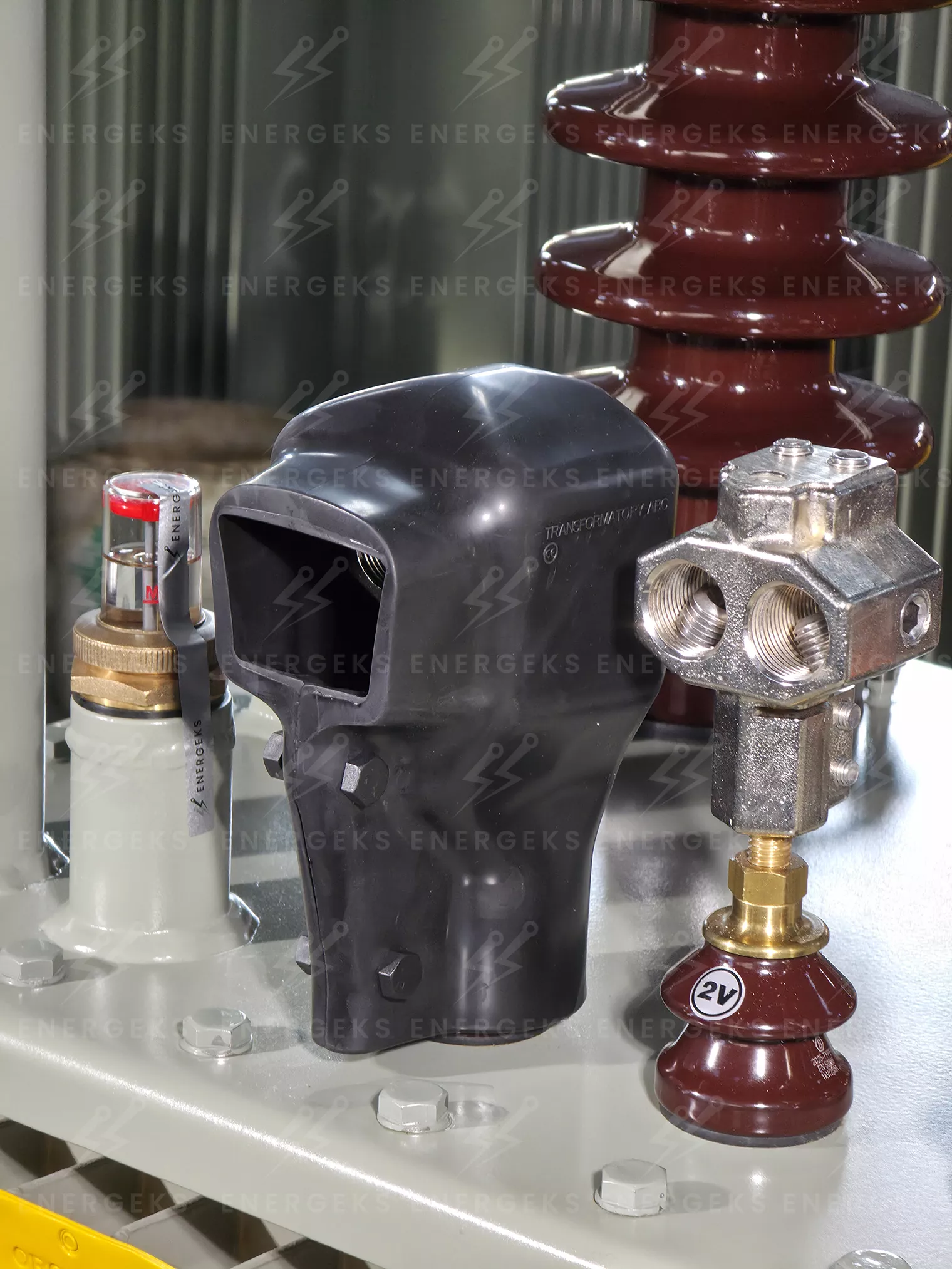

Na zdjęciu: zacisk transformatorowy TOC-1 na przepuście nN i obok osłona zacisku nN, zakładana po podłączeniu kabli. Zacisk, przepust i osłona muszą być dobrane świadomie i działać jako spójny układ: niezawodność zaczyna się od detalu.

Fot. Energeks 2026

Gdzie zaciski transformatorowe pokazują, czy projekt był przemyślany

Są instalacje, w których transformator ma życie całkiem wygodne. Pracuje równo, kabel dochodzi bez akrobacji, obciążenie nie robi codziennie rollercoastera.

Ale są też miejsca, gdzie rzeczywistość szybko weryfikuje, czy połączenie przy transformatorze zostało zaprojektowane z głową, czy tylko tak, żeby dało się je skręcić i zamknąć temat.

Weźmy farmy fotowoltaiczne. Transformator pracuje tam w warunkach, które lubią sprawdzać cierpliwość materiałów. Rano moc rośnie, potem przychodzi pełne słońce, chmura, znowu słońce, a temperatura otoczenia robi swoje. Prąd i temperatura zmieniają się dynamicznie, a każdy taki cykl oznacza pracę materiału, docisku i styku.

Bardzo podobnie jest w instalacjach przemysłowych, tylko tutaj po drugiej stronie kabla często stoi proces, który naprawdę nie lubi przestojów. Jeśli połączenie przy transformatorze zaczyna się grzać albo tracić stabilność, to nie jest już drobna wada techniczna. To początek problemu, który może odbić się na całym obiekcie.

Są jeszcze stacje kontenerowe, czyli miejsce, w którym teoria bardzo szybko spotyka ciasną rzeczywistość. Kable wchodzą od dołu, rozdzielnica stoi blisko, a przepusty nN mają swój rozstaw. Tam, gdzie miejsca na pokrywie jest mało, sprawdza się kompaktowy zacisk TOC-2: gniazda w jednej zwartej głowicy, rozcięty trzpień i śruby blokujące z boku. Tam, gdzie kable są grube i trzeba je wygodnie wyprowadzić, standardem jest TOC-1 z odsadzoną stopką. Różnice opisujemy w tekście rodzaje zacisków transformatorowych.

Bo prawda jest dość prosta. Transformator może być świetny, a cały majestat kilku ton urządzenia i tak zostaje wystawiony na próbę przez kilka centymetrów metalu w miejscu przyłącza.

Powiązane tematy, które warto znać:

Dlaczego terminal przepustu transformatora SN ma jeden lub dwa otwory?

Jak dobrać zacisk transformatorowy? M12, M20 czy M30

Dlaczego zaciski na transformatorze się grzeją? Montaż i kontrola połączeń nN

Rodzaje zacisków transformatorowych: kablowe, szynowe, neutralne i na przepusty SN

A skąd wziąć transformator, zaciski i osłony?

Teoria teorią, fizyka fizyką, ale na końcu ktoś musi ten temat po prostu domknąć. Trzeba dobrać transformator, zaciski i osłony tak, żeby wszystko do siebie pasowało nie tylko w katalogu, ale też na realnej stacji, z realnym kablem i realnymi wymaganiami operatora.

Dlatego najrozsądniej jest myśleć o nich razem. W ofercie Energeks są niskostratne transformatory olejowe MarkoEco2, a do nich zaciski TOC-1, zaciski TOC-2 w wersjach fazowych /U i neutralnych /N oraz osłony OZNN. Zaciski TOC dobieramy do transformatorów MarkoEco2.

W sprawie doboru zacisków i osłon do konkretnego projektu napisz do nas. Dzięki temu cały układ można dobrać spójnie, pod sposób prowadzenia kabli, warunki montażowe i wymagania danej instalacji.

Jeśli lubisz techniczne historie z energetyki opowiedziane bez nadęcia, ale z szacunkiem do detalu, zapraszamy też na nasz LinkedIn.

Źródła:

PN-EN 60947-7-1, norma przywołana w kartach katalogowych zacisków TOC.

Standard TAURON 5/2014 dla transformatorów SN/nN, pkt 6.10.8 (zaciski nN) i 6.10.14c (osłony zacisków nN).
