Zacisk transformatorowy to niewielki element, który przenosi cały prąd strony nN – przy transformatorze 630 kVA to ponad 900 A na fazę. Źle dobrany grzeje się, luzuje i z czasem potrafi uszkodzić przepust. Dobór sprowadza się do czterech pytań: jaki prąd płynie po stronie nN, jaki gwint ma sworzeń przepustu, ile przewodów podłączasz i czy zacisk pracuje na fazie, czy na punkcie neutralnym.

1. Policz prąd strony nN

Prąd znamionowy strony dolnego napięcia wynika z mocy znamionowej transformatora:

I = S / (√3 × U)

S to moc znamionowa w VA (kVA × 1000), a U – napięcie znamionowe strony nN; w transformatorach rozdzielczych zwykle 400 V albo 420 V. Przykład dla 400 kVA i 420 V: 400 000 / (1,732 × 420) ≈ 550 A.

2. Sprawdź gwint sworznia przepustu nN

Zacisk nakręca się bezpośrednio na sworzeń izolatora przepustowego, więc gwint wewnętrzny zacisku musi być taki sam jak gwint sworznia. Przepusty nN transformatorów olejowych wykonuje się według PN-EN 50386, a średnica sworznia rośnie z prądem przepustu. W transformatorach rozdzielczych do 630 kVA spotkasz przede wszystkim trzy rozmiary:

Tabela pokazuje typowy przypadek, ale producenci nie zawsze się jej trzymają – dlatego gwint sprawdzamy na sworzniu albo w dokumentacji transformatora (karta katalogowa, rysunek wymiarowy). Powyżej 630 kVA prąd przekracza 1000 A i stosuje się większe sworznie albo przyłącza szynowe – to już dobór indywidualny.

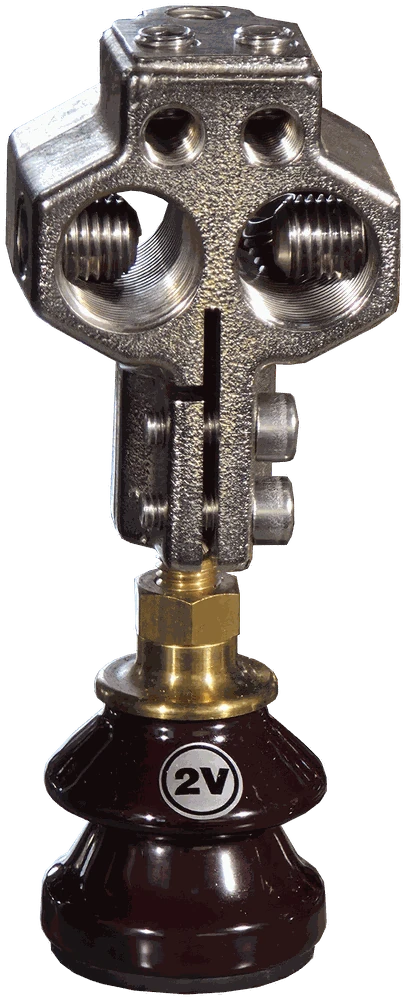

Zacisk TOC-1 nakręcony na sworzeń przepustu nN transformatora MarkoEco2.

3. Policz przewody na fazę

Zaciski poziome przyjmują dwa przewody główne i dwa pomocnicze na fazę. W zaciskach TOC to:

• przewody główne: 2 × 95–240 mm² (żyły RE, RM, SM) albo 2 × 300 mm² RMC – aluminiowe lub miedziane,
• przewody pomocnicze: 2 × 2,5–50 mm² – np. do układu pomiarowego, potrzeb własnych stacji albo ogranicznika przepięć.

Oznaczenia żył: RE – okrągła jednodrutowa, RM – okrągła wielodrutowa, SM – sektorowa wielodrutowa. Żyły wkłada się bezpośrednio w gniazda i dociska śrubami, bez końcówek zaprasowanych. Tak samo patrzą na to operatorzy – TAURON Dystrybucja w standardzie dla transformatorów SN/nN przewiduje po stronie nN zaciski do bezpośredniego przyłączenia przewodów, bez końcówek zaprasowanych, w wariancie kablowym albo szynowym.

Przekrój i liczbę kabli dobiera projektant – z obciążalności, sposobu ułożenia, spadku napięcia i warunków zwarciowych. Zacisk musi je fizycznie przyjąć. Jeśli na fazę potrzeba więcej niż dwóch kabli głównych albo transformator łączy się z rozdzielnicą nN szynami, wybierz zacisk szynowy. Przegląd typów znajdziesz we wpisie rodzaje zacisków transformatorowych.

4. Faza czy punkt neutralny – wersja /U i /N

Na jeden transformator potrzebujesz kompletu czterech zacisków: trzech fazowych i jednego na punkt neutralny. W serii TOC wersja /U to zacisk fazowy, a wersja /N ma dodatkowy sworzeń (w TOC-2/N – dwa) do podłączenia przewodu neutralnego, uziemiającego albo bednarki. Część operatorów wymaga, żeby do zacisku neutralnego dało się podłączyć bednarkę uziemiającą 25 × 4 mm – tak jest m.in. w wymaganiach Energa-Operator dla transformatorów SN/nN. Zaciski TOC w wersji /N to umożliwiają.

TOC-1 czy TOC-2?

Oba zaciski mają ten sam gwint, prąd i przyłączalność – różnią się bryłą i tym, ile miejsca zajmują na pokrywie.

Karty produktów: zacisk transformatorowy TOC-1 i zacisk transformatorowy TOC-2.

Dobór w praktyce – trzy przykłady

• 160 kVA, dwa kable 120 mm² na fazę: sworzeń M12, prąd ok. 231 A → 3 × DP 5100 + 1 × DP 5100N (TOC-1).
• 400 kVA w stacji kontenerowej, mało miejsca między przepustami: M20, ok. 577 A → 3 × DP 6200 + 1 × DP 6200N (TOC-2). O samym doborze transformatora do takiej stacji piszemy w tekście jak dobrać transformator SN do kontenerowej stacji transformatorowej.
• 630 kVA, dwa kable na fazę wg projektu: M30, ok. 909 A → 3 × DP 5300 + 1 × DP 5300N (TOC-1).

Co podać w zapytaniu

• moc i typ transformatora albo gwint sworzni nN,
• liczbę i przekrój kabli na fazę oraz przewody pomocnicze,
• wersję: TOC-1 czy TOC-2 (jeśli nie wiesz – doradzimy),
• czy potrzebne są osłony izolacyjne OZNN,
• liczbę kompletów i termin.

Pełną ofertę znajdziesz w kategorii zaciski transformatorowe w sklepie Energeks. Zaciski wysyłamy od ręki z magazynu w Polsce – osobno albo zamontowane na transformatorze MarkoEco2 przed wysyłką. Jak zamontować zacisk, żeby się nie grzał, opisujemy w poradniku dlaczego zaciski na transformatorze się grzeją.

Zaciski transformatorowe Energeks – od ręki z magazynu w Polsce

TOC-1 – poziomyM12 / M20 / M30, 250–1000 A, 2 × 300 mm²TOC-2 – kompaktowyta sama przyłączalność, mniejszy obrys

Od 299 zł netto za sztukę · komplet 3 × /U + 1 × /N 5 % taniej · wysyłka od ręki z magazynu w Polsce.Kup w sklepie →

Połączenie kabla ze sworzniem przepustu nN przenosi setki amperów. Wystarczy niewielki wzrost rezystancji styku, żeby w jednym punkcie wydzielały się dziesiątki watów ciepła – a to ciepło idzie prosto w sworzeń, izolator przepustowy i jego uszczelnienie. Poniżej: skąd biorą się gorące zaciski, jak ich uniknąć przy montażu i jak je wyłapać, zanim dojdzie do awarii.

Ile ciepła daje zły styk

Moc tracona na połączeniu to P = I² × R. Przy transformatorze 630 kVA prąd fazowy strony nN wynosi ok. 900 A. Każde dodatkowe 0,1 mΩ rezystancji styku to przy tym prądzie ok. 81 W ciągłego grzania w jednym zacisku. Nagrzany styk szybciej się utlenia, jego rezystancja rośnie dalej i proces sam się napędza.

Najczęstsze przyczyny przegrzewania zacisków

Za słaby docisk

Śruby dociskowe dokręcone „na wyczucie” albo nigdy nie skontrolowane po uruchomieniu. Żyły – zwłaszcza aluminiowe – osiadają pod naciskiem i docisk z czasem spada.

Za mocny docisk

Zgniecione druty żyły, zerwany gwint, pęknięty korpus. Śruby dokręca się kluczem dynamometrycznym, stopniowo i na przemian – nie siłą ramienia i nie z przedłużką na kluczu.

Brudny lub utleniony styk

Tlenek na żyle aluminiowej, zanieczyszczony sworzeń, resztki farby. Powierzchnie przewodzące czyści się bezpośrednio przed montażem. Zaciski TOC przyjmują żyły aluminiowe i miedziane – ocynowany korpus ogranicza korozję na styku z aluminium, ale żyłę i tak trzeba oczyścić.

Źle przygotowana żyła

Za krótko odizolowana (izolacja wchodzi pod śrubę) albo za długo (goła żyła wystaje z gniazda), przekrój spoza zakresu gniazda, żyła o kształcie, którego zacisk nie przewiduje.

Kable wiszące na zacisku

Ciężkie kable nN, które nie są podparte, zginają i skręcają sworzeń. Rośnie ryzyko poluzowania połączenia, uszkodzenia przepustu i wycieku oleju spod uszczelki.

Obciążenie większe niż przy doborze

Po rozbudowie instalacji prąd bywa wyższy niż ten, pod który dobierano połączenia – grzeje się wtedy nie tylko zacisk. Więcej o pracy transformatora na granicy mocy w tekście o starzeniu transformatora SN.

Montaż zacisku transformatorowego krok po kroku

1. Sprawdź przepust: pęknięcia porcelany, ślady oleju, stan gwintu sworznia.
2. Oczyść sworzeń i gniazda zacisku z brudu i resztek farby.
3. Nakręć zacisk na sworzeń, ustaw gniazda w kierunku odejścia kabli i zablokuj śrubami mocującymi (w TOC-1 – dwie śruby na stopce, w TOC-2 – śruby z boku rozciętego trzpienia).
4. Przygotuj żyły: odizoluj na głębokość gniazda, żyłę aluminiową oczyść z tlenku szczotką drucianą i – jeśli zaleca to producent kabla – nałóż pastę kontaktową.
5. Włóż żyły do oporu i dokręć śruby dociskowe kluczem dynamometrycznym – stopniowo i na przemian.
6. Podeprzyj i zamocuj kable tak, żeby nie obciążały zacisku ani sworznia.
7. Załóż osłonę izolacyjną zacisku.
8. Po uruchomieniu i ustabilizowaniu obciążenia wykonaj pomiar termowizyjny, a docisk skontroluj ponownie zgodnie z instrukcją eksploatacji stacji.

Zacisk TOC-1 nakręcony na sworzeń przepustu nN – gniazda ustawione w kierunku odejścia kabli.

Kontrola termowizyjna – jak czytać wynik

Termowizja wyłapuje zły styk bez wyłączania transformatora. Żeby wynik coś znaczył:

• mierz pod obciążeniem – im bliżej typowego obciążenia stacji, tym wyraźniejsza różnica,
• porównuj ten sam punkt na trzech fazach; różnica między fazami przy podobnym prądzie mówi więcej niż sama temperatura,
• uważaj na błyszczące powierzchnie: ocynowany mosiądz ma niską emisyjność i kamera zaniża jego temperaturę – odczytuj wartości z izolacji kabla tuż przy zacisku albo z matowego znacznika.

Punktem odniesienia mogą być kryteria amerykańskiej normy ANSI/NETA (tabela 100.18), z których korzysta wiele firm pomiarowych:

Jeśli operator albo zakład ma własną instrukcję eksploatacji z innymi progami – obowiązuje instrukcja.

Lista kontrolna przeglądu połączeń nN

• przebarwienia, nalot albo nadtopiona izolacja przy zacisku,
• ślady oleju pod przepustami nN,
• stan osłon zacisków, ślady ptaków i gryzoni,
• mocowanie i podparcie kabli,
• termogram porównawczy trzech faz i punktu neutralnego,
• kontrola docisku śrub – tylko po wyłączeniu i uziemieniu, wg instrukcji.

Regularna kontrola kosztuje ułamek naprawy – zobacz, jak wygląda profesjonalny remont transformatora. Jeśli zacisk trzeba wymienić, zacznij od doboru zacisku transformatorowego do mocy – a gotowe komplety znajdziesz w kategorii zaciski transformatorowe w sklepie Energeks.

Zaciski transformatorowe Energeks – od ręki z magazynu w Polsce

TOC-1 – poziomyM12 / M20 / M30, 250–1000 A, 2 × 300 mm²TOC-2 – kompaktowyta sama przyłączalność, mniejszy obrys

Od 299 zł netto za sztukę · komplet 3 × /U + 1 × /N 5 % taniej · wysyłka od ręki z magazynu w Polsce.Kup w sklepie →

„Zacisk transformatorowy” to w praktyce kilka różnych wyrobów. Po stronie nN łączą kable albo szyny ze sworzniami przepustów, po stronie SN – przewody z przepustami górnego napięcia, czasem razem z ogranicznikiem przepięć. Poniżej przegląd typów, z którymi spotkasz się w stacjach SN/nN, i wskazówki, kiedy który wybrać.

Gdzie pracuje zacisk transformatorowy

Zacisk nakręca się na gwintowany sworzeń izolatora przepustowego i blokuje śrubą lub śrubami. Z drugiej strony ma gniazda na żyły kabli albo powierzchnię pod szynę. Standardy operatorów – np. TAURON Dystrybucja dla transformatorów SN/nN – przewidują po stronie nN dwa warianty: zaciski do przewodów lub kabli i zaciski do przyłącza szynowego, w obu przypadkach bez końcówek zaprasowanych, w komplecie trzech zacisków fazowych i jednego zacisku punktu neutralnego.

Zaciski kablowe poziome (nN)

Najczęstszy typ w stacjach z transformatorami do 630 kVA. Wyprowadzają kable poziomo ze sworznia i przyjmują dwa przewody główne oraz dwa pomocnicze na fazę – aluminiowe lub miedziane. W ofercie Energeks to seria TOC: gwint M12, M20 lub M30, prąd 250, 630 lub 1000 A, przewody główne 2 × 95–240 mm² (RE, RM, SM) lub 2 × 300 mm² RMC, pomocnicze 2 × 2,5–50 mm².

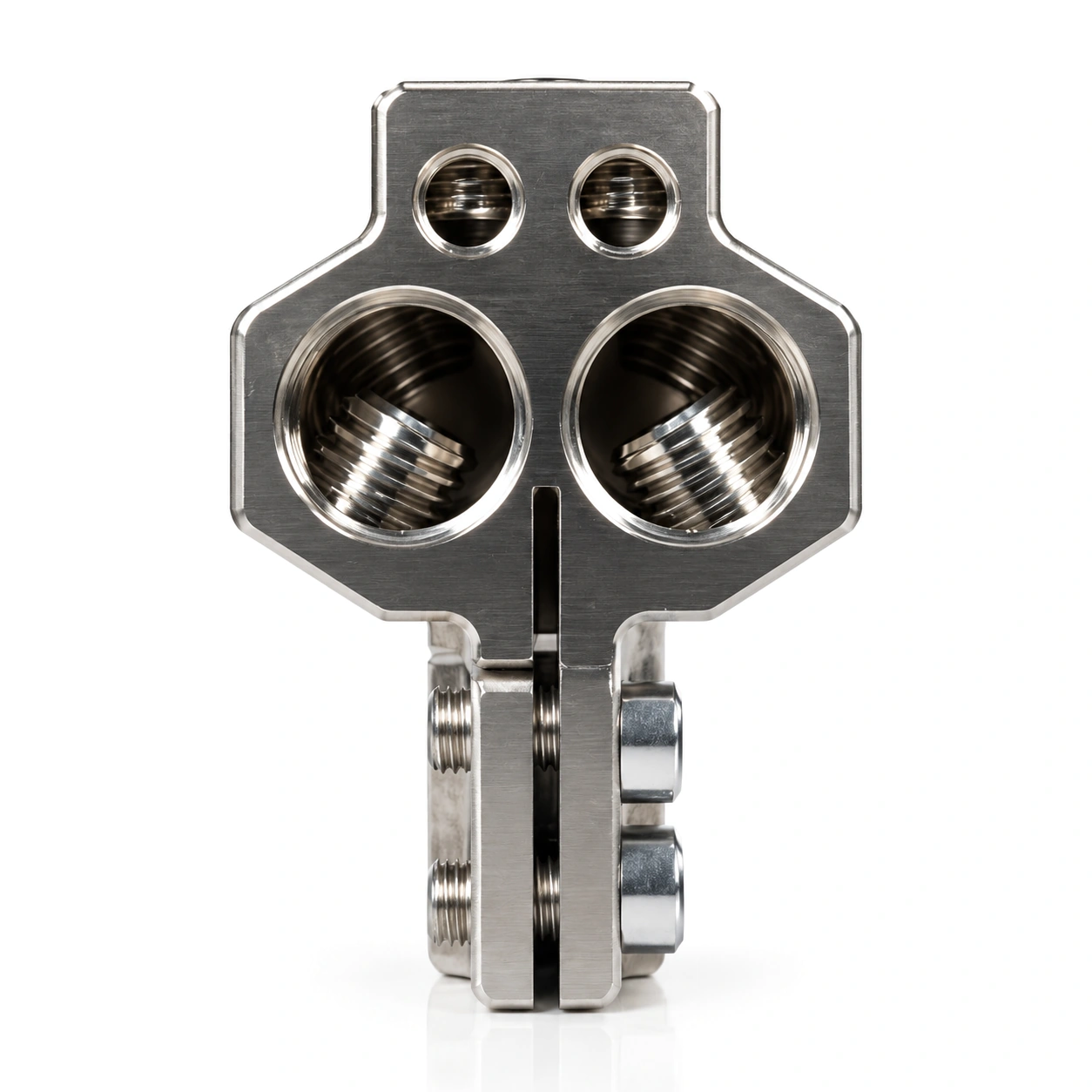

TOC-1 – z odsadzoną stopką

Dwie śruby blokujące na stopce pod głowicą, gniazda wyżej nad pokrywą. Wygodny przy grubych kablach – to nasz standard do transformatorów MarkoEco2. Karta zacisku TOC-1.

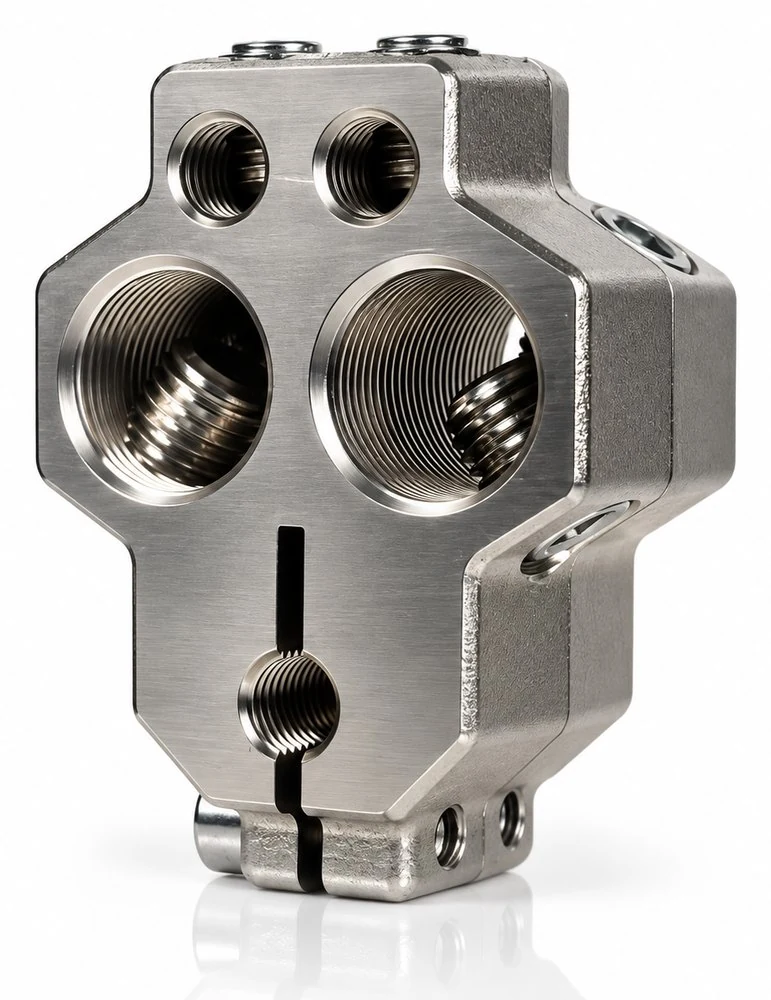

TOC-2 – kompaktowy

Gniazda w jednej zwartej głowicy, rozcięty trzpień i śruby blokujące z boku. Zajmuje mniej miejsca na pokrywie, więc sprawdza się tam, gdzie przepusty nN stoją blisko siebie. Karta zacisku TOC-2.

Zaciski neutralne z uziemieniem

Czwarty zacisk kompletu pracuje na przepuście punktu neutralnego. Oprócz gniazd kablowych ma sworzeń (lub dwa) do podłączenia przewodu uziemiającego, N/PE albo bednarki. W serii TOC to wersje /N: DP 5100N–5300N (TOC-1) i DP 6100N–6300N (TOC-2). Część operatorów wymaga, żeby do zacisku neutralnego dało się podłączyć bednarkę uziemiającą 25 × 4 mm (np. Energa-Operator) – wersje /N serii TOC to umożliwiają.

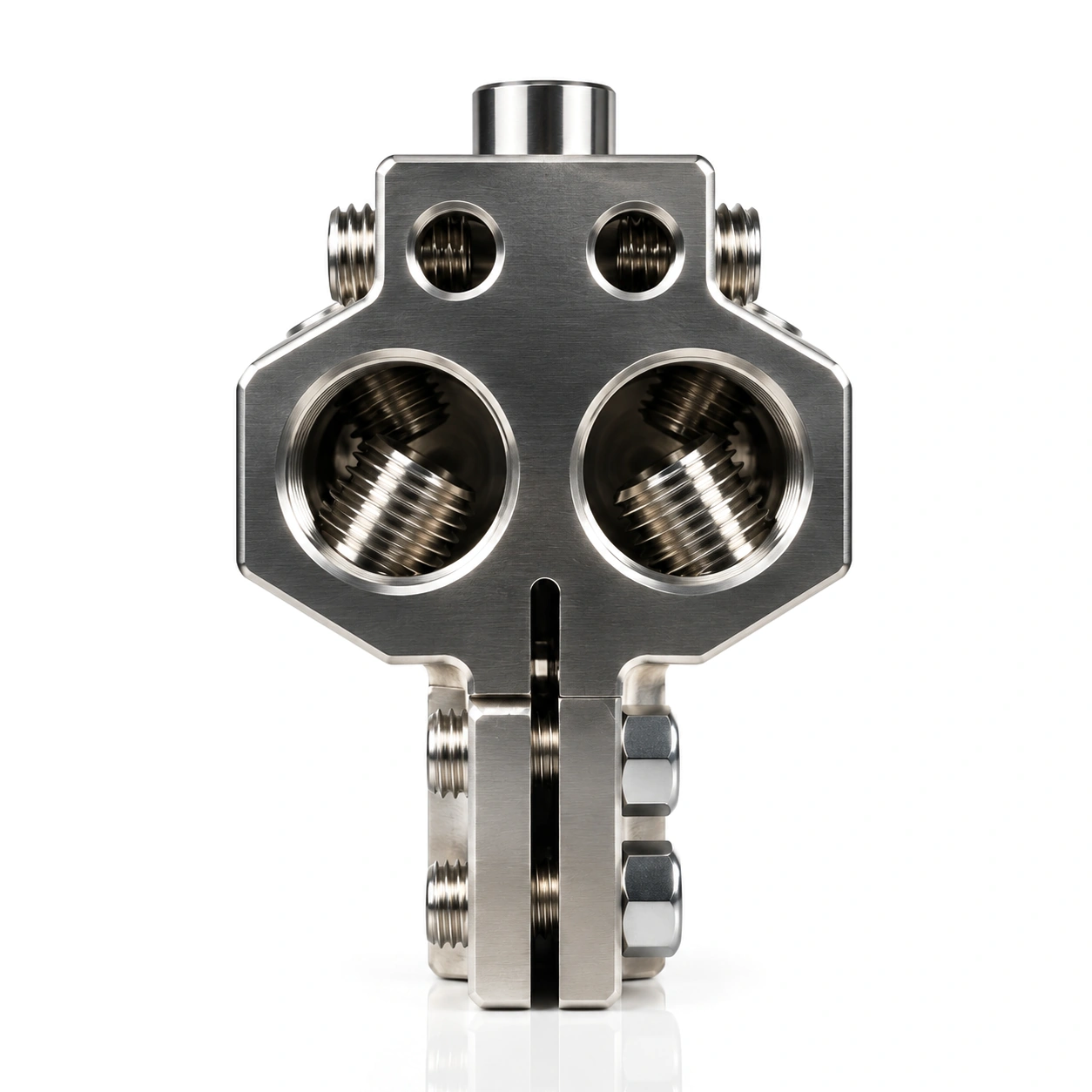

TOC-1/N – wersja z dodatkowym sworzniem do podłączenia przewodu neutralnego lub uziemiającego.

Zaciski szynowe (nN)

Gdy transformator łączy się z rozdzielnicą nN szynami, zamiast gniazd kablowych stosuje się zaciski z płaską powierzchnią pod szynę. Kute zaciski szynowe typu MK nakręca się na sworzeń i blokuje jedną śrubą (MK 1) lub dwiema (MK 2, MK 5). Obsługują szyny o szerokości do 40 mm (MK 1, MK 2) albo do 100 mm (MK 5), na sworzniach od M12 do M30. W ofercie Energeks: MK 1, MK 2 i MK 5 – od ręki z magazynu w Polsce.

Zaciski na przepusty SN

Po stronie górnego napięcia zacisk łączy przewód SN z przepustem transformatora rozdzielczego. Zaciski ZGU (gwint przyłączeniowy M12, obwód 70 mm²) wykonuje się z mosiądzu ocynowanego ze śrubami ze stali nierdzewnej i montuje jednym kluczem. Wersja ZGU-OP pozwala zamocować ogranicznik przepięć SN bezpośrednio na trzpieniu przepustu, bez dodatkowych elementów. Konstrukcja ogranicza przenoszenie sił skręcających na wewnętrzne elementy transformatora. ZGU i ZGU-OP są dostępne od ręki.

Osłony zacisków

Osłona izolacyjna zakładana na zacisk chroni przed przypadkowym dotykiem i zwarciami wywołanymi przez ptaki i gryzonie. W standardzie TAURON Dystrybucja osłony zacisków nN są wymagane i mają być wykonane z samogasnącego, elastycznego tworzywa. Osłona OZNN jest z elastycznej gumy samogasnącej, w trzech rozmiarach – M12, M20 i M30 – i pasuje do zacisków TOC-1, TOC-2 i MK 1.

Porównanie w jednej tabeli

Jak wybrać

• kable do rozdzielnicy nN → zacisk kablowy TOC-1 lub TOC-2 (gwint i prąd dobierzesz według poradnika jak dobrać zacisk transformatorowy),
• szyny → zacisk szynowy MK o szerokości dopasowanej do szyny,
• punkt neutralny → wersja /N,
• strona SN z ogranicznikiem przepięć na przepuście → ZGU-OP,
• stacja narażona na ptaki i gryzonie → osłony na wszystkie zaciski nN.

Wszystkie typy w jednym miejscu: zaciski transformatorowe Energeks.

Zaciski transformatorowe Energeks – od ręki z magazynu w Polsce

TOC-1 – poziomyM12 / M20 / M30, 250–1000 A, 2 × 300 mm²TOC-2 – kompaktowyta sama przyłączalność, mniejszy obrys

Od 299 zł netto za sztukę · komplet 3 × /U + 1 × /N 5 % taniej · wysyłka od ręki z magazynu w Polsce.Kup w sklepie →

Decyzja o doborze transformatora średniego napięcia (SN) zapada zwykle na wczesnym etapie projektu — kiedy inwestor zna bieżące zapotrzebowanie na moc, ale rzadko ma pewność, jak instalacja będzie wyglądać za pięć czy dziesięć lat.

Tymczasem to właśnie transformator SN, jako serce stacji transformatorowej, w największym stopniu determinuje, czy rozbudowa zakładu, farmy PV, magazynu energii czy linii produkcyjnej będzie w przyszłości prostym zadaniem inżynierskim, czy kosztowną przebudową całej infrastruktury elektroenergetycznej.

W tym artykule odpowiadamy na najczęściej zadawane pytania dotyczące doboru transformatora SN z myślą o przyszłej rozbudowie instalacji.

Czym jest transformator SN i jaką rolę pełni w instalacji?

Transformator SN to urządzenie przekształcające napięcie ze średniego (najczęściej 6, 10, 15 lub 20 kV) na niskie, użytkowe dla odbiorników w zakładzie (0,4 kV), lub odwrotnie — w przypadku instalacji generujących energię, jak farmy fotowoltaiczne czy magazyny energii (BESS), podnosi napięcie z poziomu niskiego na średnie przed wprowadzeniem energii do sieci dystrybucyjnej.

Transformator SN jest więc punktem granicznym między siecią operatora systemu dystrybucyjnego (OSD) a instalacją wewnętrzną odbiorcy lub wytwórcy.

Z punktu widzenia planowania rozbudowy transformator SN pełni funkcję wąskiego gardła - to on wyznacza maksymalną moc, jaką instalacja może pobrać lub oddać do sieci w danym momencie. Dopóki zapotrzebowanie mieści się w mocy znamionowej transformatora, rozbudowa polega głównie na dodaniu nowych odbiorników lub źródeł.

Gdy zapotrzebowanie przekracza dostępną moc, konieczna staje się wymiana transformatora, dobudowa kolejnej stacji lub inna, zwykle kosztowna, ingerencja w układ zasilania.

Jak dobrać moc transformatora SN pod przyszłą rozbudowę?

Dobór mocy transformatora SN powinien uwzględniać nie tylko bieżące obciążenie, lecz również realny, możliwy do uzasadnienia scenariusz rozwoju instalacji w perspektywie 10–15 lat, czyli typowego okresu eksploatacji tego typu urządzenia przed pierwszym poważnym remontem lub wymianą.

W praktyce inżynierowie stosują kilka podejść:

1. Analiza planów inwestycyjnych — jeśli inwestor planuje w ciągu kilku lat rozbudowę hali produkcyjnej, dodanie linii technologicznej, stacji ładowania pojazdów elektrycznych czy instalacji PV, moc transformatora powinna od razu uwzględniać te scenariusze, nawet jeśli realizacja nastąpi etapami.

2. Współczynnik rezerwy mocy — powszechnie przyjmuje się rezerwę na poziomie 20–40% ponad bieżące szczytowe obciążenie, choć w obiektach o dynamicznym rozwoju (np. centra danych, zakłady przemysłowe w fazie ekspansji) rezerwa ta bywa wyższa.

3. Analiza charakteru obciążenia — instalacje z dużym udziałem odbiorników nieliniowych (falowniki, napędy o zmiennej częstotliwości, ładowarki EV) generują dodatkowe obciążenie harmoniczne, które warto uwzględnić już na etapie doboru mocy znamionowej, a nie dopiero przy modernizacji.

4. Modułowość stacji — coraz częściej projektuje się stacje transformatorowe tak, by fundament, obudowa i pole rozdzielni SN umożliwiały w przyszłości instalację drugiego transformatora pracującego równolegle, bez konieczności budowy nowej stacji od podstaw.

Nadmierne przewymiarowanie transformatora ma jednak swoje wady, o czym w kolejnym punkcie.

Czy warto przewymiarować transformator SN na zapas?

To jedno z pytań, które inwestorzy zadają najczęściej, i odpowiedź nie jest jednoznaczna. Przewymiarowanie transformatora SN — czyli dobór mocy znacząco wyższej niż aktualne zapotrzebowanie — ma zarówno zalety, jak i istotne wady.

Zalety przewymiarowania:

• możliwość podłączenia nowych odbiorników lub źródeł bez wymiany transformatora,

• niższy koszt całkowity w perspektywie wieloletniej niż dwukrotna inwestycja (zakup mniejszego transformatora, a potem jego wymiana),

• mniejsze ryzyko przestoju instalacji podczas przyszłej rozbudowy, ponieważ prace ograniczają się do podłączenia nowych obwodów, a nie do wymiany głównego urządzenia.

Wady przewymiarowania:

• transformator pracujący stale przy niskim obciążeniu (poniżej 30–40% mocy znamionowej) charakteryzuje się gorszą sprawnością energetyczną — straty jałowe (straty w rdzeniu) obciążają bilans energetyczny instalacji niezależnie od poboru mocy,

• wyższy koszt inwestycyjny zamrożony na lata, zanim rozbudowa faktycznie nastąpi,

• większe gabaryty i masa urządzenia, co może wymagać większej stacji, mocniejszego fundamentu i droższego transportu,

• w przypadku instalacji OZE — możliwe ograniczenia lub odmienne warunki przyłączeniowe ze strony OSD, jeśli zgłoszona moc znacząco przekracza rzeczywiste zapotrzebowanie na start.

Rekomendowanym kompromisem jest zwykle wspomniana wcześniej rezerwa 20–40% oraz — tam, gdzie to możliwe — zaprojektowanie stacji w sposób umożliwiający montaż drugiego transformatora w przyszłości, zamiast jednorazowego, znacznego przewymiarowania pierwszej jednostki.

Jakie są koszty niedoszacowania mocy transformatora?

Odwrotna sytuacja — dobór transformatora SN dokładnie pod bieżące potrzeby, bez żadnej rezerwy — również niesie ryzyko, które ujawnia się dopiero na etapie rozbudowy.

Do najczęstszych konsekwencji niedoszacowania mocy należą:

• Konieczność wymiany transformatora wraz z całą infrastrukturą towarzyszącą (kable SN, zabezpieczenia, czasem także rozdzielnia SN, jeśli jej parametry znamionowe okażą się niewystarczające).

• Przestój instalacji na czas wymiany, co w zakładach produkcyjnych oznacza bezpośrednie straty finansowe.

• Wydłużona procedura przyłączeniowa — zwiększenie mocy przyłączeniowej u OSD to nowy wniosek, nowe warunki przyłączenia, a często także modernizacja infrastruktury sieciowej po stronie operatora, co może potrwać wiele miesięcy.

• Utrata wartości pierwotnej inwestycji — transformator, który nie osiągnął jeszcze końca swojego okresu eksploatacji, trzeba zdemontować i sprzedać lub zutylizować, co rzadko pozwala odzyskać znaczącą część poniesionych kosztów.

• Dodatkowe koszty projektowe i formalne — nowy projekt techniczny, ponowne uzgodnienia z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, aktualizacja dokumentacji powykonawczej.

W praktyce koszt wymiany transformatora SN wraz z pracami towarzyszącymi bywa kilkukrotnie wyższy niż różnica w cenie zakupu między jednostką dobraną „na styk" a jednostką z rozsądną rezerwą mocy.

Ile kosztuje wymiana transformatora SN na większy?

Koszt wymiany transformatora SN zależy od wielu zmiennych, dlatego trudno podać uniwersalną kwotę, natomiast warto znać strukturę kosztów by świadomie porównywać ją z kosztem odpowiedniego przewymiarowania na starcie inwestycji.

Na całkowity koszt wymiany składają się zwykle:

• cena samego transformatora (zależna od mocy, typu - olejowy czy suchy, producenta oraz parametrów dodatkowych, jak grupa połączeń czy poziom hałasu),

• koszty demontażu starej jednostki i utylizacji lub odsprzedaży oleju izolacyjnego (w transformatorach olejowych),

• ewentualną modernizację pola rozdzielni SN i nn, jeśli parametry prądowe nowej jednostki tego wymagają,

• koszt transportu i dźwigu — transformatory SN mają masę od kilkuset kilogramów do kilkunastu ton,

• koszty projektowe, uzgodnienia z OSD oraz (w wielu przypadkach) opłatę za zwiększenie mocy przyłączeniowej,

• koszt przestoju produkcyjnego lub przerwy w wytwarzaniu energii na czas prac.

Z tego względu analiza TCO (Total Cost of Ownership) już na etapie projektowania stacji transformatorowej powinna uwzględniać nie tylko cenę zakupu, lecz też prawdopodobieństwo i koszt ewentualnej przyszłej wymiany.

Jakie parametry transformatora SN mają znaczenie przy planowaniu rozbudowy?

Poza mocą znamionową, przy planowaniu rozbudowy instalacji warto zwrócić uwagę na kilka dodatkowych parametrów transformatora SN:

• Napięcie zwarcia (uk) — wpływa na spadki napięcia przy dużych obciążeniach oraz na dobór zabezpieczeń; przy planowanej rozbudowie warto sprawdzić, czy typowa wartość uk nie ograniczy w przyszłości możliwości podłączenia dodatkowych odbiorników wrażliwych na wahania napięcia.

• Grupa połączeń — istotna zwłaszcza przy instalacjach z generacją rozproszoną (PV, BESS), gdzie niewłaściwy dobór może skutkować problemami z synchronizacją lub selektywnością zabezpieczeń po dołączeniu nowych źródeł.

• Zaczepy regulacyjne (przełącznik zaczepów) — możliwość regulacji przekładni w pewnym zakresie ułatwia dostosowanie napięcia po stronie nn w miarę zmiany profilu obciążenia w trakcie rozbudowy.

• Klasa izolacji i typ chłodzenia (ONAN, ONAF, AN, AF) — transformatory olejowe z chłodzeniem wymuszonym (ONAF) mogą czasowo pracować z mocą wyższą od znamionowej ONAN, co bywa wykorzystywane jako „bufor" na czas realizacji docelowej rozbudowy.

• Wymiary i masa — jeśli stacja transformatorowa ma w przyszłości pomieścić większą jednostkę, już na etapie projektu warto zaplanować odpowiednią przestrzeń, wytrzymałość fundamentu oraz gabaryty drzwi i dróg transportowych.

  ---

Jak rozbudowa instalacji fotowoltaicznej lub magazynu energii wpływa na dobór transformatora SN?

W instalacjach OZE i systemach magazynowania energii (BESS) temat rozbudowy ma nieco inny charakter niż w klasycznych zakładach przemysłowych, ponieważ moc transformatora SN determinuje nie tylko możliwość poboru energii, ale przede wszystkim możliwość jej oddania do sieci.

Kluczowe zagadnienia w tym kontekście to:

• Warunki przyłączenia wydane przez OSD — moc znamionowa transformatora SN powinna być spójna z mocą przyłączeniową określoną w warunkach, a jednocześnie na tyle elastyczna, by umożliwić w przyszłości zwiększenie mocy generowanej bez konieczności występowania o zupełnie nowe warunki przyłączenia od zera.

• Rozbudowa etapowa farmy PV — coraz częściej instalacje projektuje się z myślą o dodaniu kolejnych sekcji paneli lub falowników w przyszłości; transformator SN dobrany z odpowiednią rezerwą pozwala uniknąć wymiany głównego punktu przyłączenia przy każdym kolejnym etapie.

• Integracja BESS z istniejącą instalacją PV — dodanie magazynu energii do już działającej farmy fotowoltaicznej zwiększa całkowitą moc, jaką trzeba przesłać przez transformator SN, zwłaszcza w trybie jednoczesnego rozładunku magazynu i produkcji z paneli.

• Wymagania IRiESD — instrukcja ruchu i eksploatacji sieci dystrybucyjnej narzuca określone parametry techniczne dla źródeł przyłączanych do sieci SN, w tym wymagania dotyczące regulacji napięcia i mocy biernej, co również powinno być uwzględnione przy doborze transformatora z myślą o przyszłej rozbudowie.

  ---

Jakie są różnice między transformatorem olejowym a suchym w kontekście rozbudowy?

Wybór między transformatorem olejowym a suchym (żywicznym) ma znaczenie nie tylko dla bieżącej eksploatacji, ale też dla elastyczności przyszłej rozbudowy instalacji.

Transformatory olejowe zwykle oferują korzystniejszy stosunek mocy do gabarytów oraz niższy koszt jednostkowy przy większych mocach, co czyni je popularnym wyborem w instalacjach przemysłowych i energetycznych o dużej skali.

Wymagają jednak dedykowanej komory olejowej, systemu przeciwpożarowego i tacy olejowej, co ogranicza elastyczność w przypadku, gdy w przyszłości trzeba by zwiększyć gabaryty stacji.

Transformatory suche są chętniej wybierane w obiektach, gdzie liczy się bezpieczeństwo pożarowe i możliwość instalacji wewnątrz budynków blisko odbiorników (np. w halach produkcyjnych, budynkach biurowych, centrach danych). Ich wadą bywa wyższy koszt jednostkowy przy dużych mocach oraz zwykle nieco większa wrażliwość na warunki środowiskowe (wilgotność, zapylenie), co przy planowanej rozbudowie w trudniejszych warunkach przemysłowych warto uwzględnić już na etapie doboru.

Z perspektywy przyszłej rozbudowy dobrą praktyką jest wybór typu transformatora spójnego z długoterminową strategią rozwoju obiektu — jeśli planowana jest ekspansja w kierunku instalacji wewnątrzbudynkowych, transformator suchy może ułatwić późniejsze etapy inwestycji.

Jak zaplanować stację transformatorową SN/nn pod kątem przyszłej rozbudowy?

Planowanie stacji transformatorowej z myślą o rozbudowie wykracza poza sam dobór transformatora i obejmuje całą infrastrukturę towarzyszącą:

1. Rezerwa przestrzeni w rozdzielni SN — zaprojektowanie dodatkowego pola rozdzielczego już na etapie budowy stacji znacząco ułatwia późniejsze podłączenie drugiego transformatora lub nowego obwodu odpływowego.

2. Odpowiedni dobór kabli zasilających — przekrój kabli SN i nn warto dobierać z uwzględnieniem docelowej, a nie tylko początkowej mocy instalacji, ponieważ wymiana tras kablowych bywa równie kosztowna, co wymiana samego transformatora.

3. Fundament i konstrukcja stacji — przewidzenie w projekcie budowlanym możliwości posadowienia większej jednostki lub dobudowy kolejnego modułu kontenerowego.

4. System zabezpieczeń i automatyki — zabezpieczenia dobrane z pewnym marginesem nastawczym łatwiej przystosować do zwiększonej mocy niż wymieniać od podstaw.

5. Dostęp transportowy i serwisowy — zaplanowanie dróg dojazdowych i przestrzeni manewrowej pod kątem gabarytów docelowego, a nie tylko pierwszego transformatora.

   ---

Jakie formalności trzeba spełnić przy rozbudowie instalacji wymagającej większej mocy transformatora?

Rozbudowa instalacji wiążąca się ze zwiększeniem mocy transformatora SN wymaga zwykle przejścia przez kilka etapów formalnych:

• Wystąpienie o nowe lub zaktualizowane warunki przyłączenia do właściwego operatora systemu dystrybucyjnego, jeśli planowana moc przekracza wartość określoną w dotychczasowej umowie przyłączeniowej.

• Aktualizację projektu technicznego stacji transformatorowej, obejmującą dobór zabezpieczeń, badanie selektywności oraz — w razie potrzeby — analizę zwarciową dla nowych parametrów.

• Uzgodnienia przeciwpożarowe z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, szczególnie istotne w przypadku transformatorów olejowych o zwiększonej mocy.

• Odbiory techniczne i pomiary wykonywane przez uprawnione podmioty przed włączeniem zmodernizowanej stacji do eksploatacji.

• Aktualizację umowy o świadczenie usług dystrybucji oraz, w przypadku instalacji wytwórczych, aneksowanie umowy przyłączeniowej z OSD.

Wczesne zaplanowanie tych kroków, najlepiej równolegle z etapem projektowania rozbudowy, a nie dopiero po jej fizycznym rozpoczęciu, pozwala uniknąć opóźnień wynikających z długich terminów rozpatrywania wniosków przez operatorów sieci.

Jak podejść do doboru transformatora SN pod kątem przyszłej rozbudowy?

Dobór transformatora SN to decyzja, która w praktyce wykracza daleko poza bieżący bilans mocy instalacji. Świadome uwzględnienie scenariusza rozbudowy — czy to w postaci dodatkowych linii produkcyjnych, floty pojazdów elektrycznych, rozbudowy farmy PV czy integracji magazynu energii — pozwala uniknąć sytuacji, w której inwestycja poczyniona kilka lat wcześniej staje się barierą dla dalszego rozwoju.

Ważne zasady, które warto stosować przy planowaniu:

• dobieraj moc transformatora z rozsądną rezerwą (zwykle 20–40%), opartą na realnych planach inwestycyjnych, a nie wyłącznie na bieżącym zapotrzebowaniu,

• projektuj stację transformatorową w sposób modułowy, z myślą o możliwości dobudowy kolejnego pola rozdzielni lub drugiego transformatora,

• analizuj nie tylko cenę zakupu, ale pełny koszt cyklu życia (TCO), uwzględniając ryzyko i koszt ewentualnej przyszłej wymiany,

• uwzględniaj specyfikę obciążenia — udział odbiorników nieliniowych, planowaną generację rozproszoną czy integrację z magazynami energii,

• rozpoczynaj procedury formalne z operatorem sieci odpowiednio wcześnie, ponieważ to właśnie one najczęściej wyznaczają realny harmonogram rozbudowy.

Odpowiednio zaplanowany transformator SN nie jest jedynie elementem spełniającym bieżące wymagania techniczne — to inwestycja w elastyczność całej instalacji na kolejne lata jej eksploatacji.

Jeśli dotarliście Państwo aż tutaj - szacunek, bo to był solidny kawał wiedzy o żelastwie, które zwykle stoi cicho w kącie i po porstu działa.

W Energeks lubimy takie tematy i lubimy o nich rozmawiać, więc jeśli planujecie rozbudowę instalacji i głowicie się nad doborem transformatora SN, chętnie pomożemy to policzyć i dobrać z sensowną rezerwą na przyszłość - bez przewymiarowywania na wszelki wypadek i bez niedoszacowań, które bolą dopiero za dwa lata.

Pełną ofertę transformatorów SN znajdziecie tutaj,

a jeśli potrzebujecie jednostki gotowej na już, zaglądnijcie do naszego sklepu z transformatorami dostępnymi od ręki — czasem lepszy transformator w magazynie niż idealny za pół roku.

Zapraszamy też do obserwowania nas na LinkedIn Energeks — bez spamu, za to z konkretami ze świata SN i nn.

Do zobaczenia przy kolejnym projekcie!

Źródła:

• WAGO Polska, Punkt przyłączenia do sieci— omówienie warunków technicznych, roli IRiESD oraz wymagań stawianych instalacjom SN przy przyłączaniu odbiorców i jednostek wytwórczych (PV, magazyny energii)

• Międzynarodowa Komisja Elektrotechniczna (IEC), IEC 60076-7:2018 — Power transformers, Part 7: Loading guide for mineral-oil-immersed power transformers

• Kryteria oceny możliwości przyłączenia oraz wymagania techniczne dla źródeł energii przyłączanych do sieci SN Operatora Systemu Dystrybucyjnego — dokument branżowy opracowany zgodnie z zapisami IRiESD, stosowany m.in. przez operatorów systemów dystrybucyjnych przy ocenie wniosków o przyłączenie do sieci SN

Monitoring transformatora online to rozwiązanie szczególnie przydatne w zakładach przemysłowych, stacjach elektroenergetycznych, farmach fotowoltaicznych, centrach danych i wszędzie tam, gdzie awaria transformatora może zatrzymać kluczowy proces. Ten artykuł pokazuje, po co monitorować transformator online, jakie parametry mają największe znaczenie i jak podejść do tematu w przypadku całej floty urządzeń. Szczególną uwagę poświęcamy temperaturze, wilgoci oraz obciążeniu, ponieważ te trzy obszary pozwalają bardzo dużo powiedzieć o rzeczywistych warunkach pracy transformatora.

Twój transformator może pracować przez lata i nie zwracać na siebie szczególnej uwagi.

Stoi w stacji, zasila zakład, farmę fotowoltaiczną, centrum logistyczne albo zespół ładowarek.

Wydaje charakterystyczny, jednostajny dźwięk, jego obudowa pozostaje zamknięta, a operator zagląda do niego podczas przeglądów i kontroli.

Wszystko wydaje się w porządku.

W środku cały czas zachodzą jednak procesy, których nie widać gołym okiem. Izolacja starzeje się pod wpływem temperatury. Obciążenie zmienia się w zależności od pory dnia i charakteru pracy instalacji. Wilgoć może migrować pomiędzy olejem a izolacją celulozową. Układ chłodzenia może stopniowo tracić sprawność. Pojedyncze odchylenie często nie oznacza jeszcze poważnego problemu, lecz powtarzający się trend powinien już zainteresować osoby odpowiedzialne za utrzymanie urządzenia.

Awaria transformatora rzadko pojawia się znikąd. Zwykle wcześniej wysyła sygnały ostrzegawcze. Trzeba je tylko zebrać, porównać i właściwie zinterpretować.

Na tym polega monitoring transformatora online.

Energeks to transformatory średniego napięcia - z perspektywy producenta oraz dostawcy rozwiązań energetycznych wiemy, że przekazanie urządzenia do eksploatacji zamyka jeden etap pracy.

Później zaczyna się codzienna rzeczywistość: zmienne obciążenia, wysokie temperatury otoczenia, praca w ograniczonej przestrzeni, przeciążenia i decyzje podejmowane często pod presją czasu.

Monitoring transformatora online pozwala na bieżąco kontrolować jego temperaturę, obciążenie, wilgoć, poziom oleju i inne parametry pracy. Dzięki analizie danych w czasie rzeczywistym można wcześniej wykrywać przeciążenia, przegrzewanie, problemy z chłodzeniem oraz oznaki starzenia izolacji, ograniczając ryzyko awarii i nieplanowanych przestojów. W tym artykule przyjrzmy się temu tematowi z bliska.

Czas czytania: około 15 minut.

Co oznacza monitoring transformatora online?

Monitoring transformatora online oznacza stałe obserwowanie urządzenia podczas jego normalnej pracy. Transformator nie musi być wyłączany, otwierany ani odwiedzany przez technika za każdym razem, gdy chcemy sprawdzić, co się z nim dzieje. Czujniki zbierają dane, system przekazuje je do odpowiedniego oprogramowania, a operator otrzymuje obraz pracy urządzenia wraz z historią zmian, trendami i alarmami.

Brzmi prosto, ale w praktyce chodzi o znacznie więcej niż wyświetlenie kilku liczb na ekranie.

Transformator pracuje w zmiennych warunkach. Rano obciążenie może być niewielkie, w południe zakład uruchamia kolejne linie produkcyjne, a wieczorem pobór mocy znowu spada. W przypadku farmy fotowoltaicznej sytuacja zależy od nasłonecznienia. W centrum logistycznym znaczenie ma rytm pracy magazynu, a przy infrastrukturze ładowania pojazdów elektrycznych obciążenie może gwałtownie wzrosnąć w ciągu kilku minut.

W tym samym czasie zmienia się temperatura oleju, temperatura otoczenia, prąd płynący przez uzwojenia i obciążenie układu chłodzenia. Jeżeli do tego dojdzie wilgoć, zabrudzenie chłodnic, nierównomierne obciążenie faz albo pogarszający się stan izolacji, pojedynczy odczyt przestaje wystarczać. Potrzebna jest historia pracy urządzenia.

I właśnie tę historię tworzy monitoring online.

Temperatura oleju pokazuje, jak transformator radzi sobie z ciepłem

Temperatura oleju należy do najważniejszych parametrów obserwowanych w transformatorach olejowych. Olej izoluje elementy znajdujące się pod napięciem i odprowadza ciepło powstające podczas pracy rdzenia oraz uzwojeń. Krótko mówiąc: transformator produkuje ciepło, a olej pomaga wyprowadzić je ze środka urządzenia.

Jeżeli transformator pracuje przy większym obciążeniu, rosną straty i temperatura oleju zaczyna się zwiększać. Samo zjawisko jest całkowicie normalne. Niepokój pojawia się wtedy, gdy temperatura rośnie zbyt szybko, utrzymuje się długo albo osiąga wyższe wartości niż wcześniej przy podobnych warunkach pracy.

Wyobraźmy sobie transformator, który przez kilka miesięcy pracował przy obciążeniu na poziomie 70% i utrzymywał temperaturę oleju w okolicach 55–60°C. Jeżeli po pewnym czasie przy takim samym obciążeniu temperatura zaczyna dochodzić do 68–70°C, system daje zespołowi utrzymania bardzo konkretny sygnał. Przyczyną może być zabrudzenie chłodnicy, ograniczony przepływ oleju, problem z wentylatorem, wzrost temperatury otoczenia albo zmiana warunków zabudowy.

Bez historii taki odczyt jest tylko liczbą. Z historią staje się informacją diagnostyczną.

Ważny jest także czas utrzymywania się podwyższonej temperatury. Kilkunastominutowy szczyt obciążenia i osiem godzin pracy w wysokiej temperaturze mają zupełnie inne znaczenie dla izolacji. Monitoring rejestruje oba zdarzenia i pozwala odtworzyć rzeczywisty przebieg pracy urządzenia.

Temperatura uzwojeń i najgorętszy punkt

Temperatura oleju mówi dużo o warunkach panujących w zbiorniku, ale nie zawsze pokazuje najcieplejsze miejsce transformatora. W uzwojeniach mogą występować lokalne obszary o wyższej temperaturze, określane jako najgorętszy punkt.

To właśnie temperatura najgorętszego punktu ma duże znaczenie dla oceny starzenia izolacji. Materiały izolacyjne nie starzeją się jednakowo w całym urządzeniu. Najbardziej obciążone termicznie fragmenty pracują w trudniejszych warunkach niż miejsca, w których temperatura pozostaje niższa.

W zależności od konstrukcji transformatora temperatura uzwojeń lub najgorętszego punktu może być mierzona bezpośrednio albo wyznaczana na podstawie temperatury oleju, prądu obciążenia i modelu cieplnego urządzenia. W obu przypadkach system potrzebuje danych z kilku obszarów, aby interpretacja miała sens.

Jeżeli temperatura oleju wygląda prawidłowo, lecz model wskazuje nietypowo wysoki poziom temperatury najgorętszego punktu, zespół może sprawdzić rozkład obciążenia, stan chłodzenia i warunki pracy. Taka informacja jest szczególnie cenna przy urządzeniach pracujących blisko granicy mocy znamionowej.

Transformator nie musi od razu wyłączyć się z powodu podwyższonej temperatury. Izolacja może jednak starzeć się szybciej, a kolejne przeciążenia będą stopniowo zmniejszać margines bezpieczeństwa. Monitoring pozwala ten proces obserwować, zamiast dowiadywać się o nim dopiero po awarii.

Temperatura otoczenia nadaje odczytom właściwy kontekst

Temperatura otoczenia może wydawać się parametrem drugorzędnym. W rzeczywistości bez niej trudno właściwie ocenić pracę układu chłodzenia.

Transformator pracujący przy temperaturze otoczenia 12°C ma zupełnie inne warunki oddawania ciepła niż urządzenie znajdujące się w rozgrzanej hali albo kontenerze, gdzie temperatura przekracza 35°C. Ta sama temperatura oleju może oznaczać normalną pracę w jednym przypadku i przeciążenie cieplne w drugim.

Wysoka temperatura otoczenia zmniejsza możliwości chłodzenia. Jeżeli dodatkowo transformator znajduje się w pomieszczeniu z ograniczoną wentylacją, ciepło może gromadzić się wokół zbiornika. W takich warunkach urządzenie będzie nagrzewało się szybciej i wolniej wracało do temperatury ustalonej.

Połączenie temperatury otoczenia z temperaturą oleju oraz obciążeniem pozwala ocenić, czy reakcja transformatora jest adekwatna do warunków. System może również wychwycić sezonowe zmiany. Latem temperatury będą wyższe, zimą niższe, lecz urządzenie powinno zachowywać się zgodnie z przewidywalnym wzorcem.

Prąd i napięcie pokazują rzeczywiste warunki elektryczne

Monitoring prądu pozwala sprawdzić, ile energii faktycznie przepływa przez transformator. Dokumentacja projektowa pokazuje moc znamionową i przewidywane warunki pracy. Dopiero pomiary eksploatacyjne pokazują, jak wygląda codzienność.

Prąd może zmieniać się bardzo szybko. W zakładzie produkcyjnym wzrasta przy uruchamianiu maszyn i linii technologicznych. W instalacji z dużą liczbą falowników zależy od produkcji energii oraz pracy odbiorników. W infrastrukturze ładowania samochodów elektrycznych kilka jednoczesnych sesji ładowania może wywołać krótki, ale intensywny szczyt.

System rejestruje takie zdarzenia i pozwala określić, czy występują sporadycznie, czy powtarzają się każdego dnia.

Napięcie dostarcza kolejnych informacji. Jego wahania, asymetria albo nietypowe wartości mogą wskazywać na problemy w sieci, nieprawidłową konfigurację odbiorów lub warunki wpływające na obciążenie transformatora. Przy analizie napięcia można również uwzględniać jakość energii, harmoniczne i krótkotrwałe zakłócenia.

Nie każda instalacja wymaga tak samo rozbudowanej analizy jakości energii. W przypadku zakładu z dużą liczbą napędów, prostowników, falowników i przekształtników taki zakres pomiarów może jednak dostarczyć bardzo ważnych informacji o obciążeniu transformatora.

Moc czynna i bierna pozwalają zrozumieć charakter obciążenia

Sam prąd mówi, ile energii przepływa przez urządzenie. Moc czynna i bierna pomagają zrozumieć, jak ta energia jest wykorzystywana.

Moc czynna odpowiada za realną pracę odbiorników: napędzanie silników, zasilanie maszyn, oświetlenie, ogrzewanie czy ładowanie akumulatorów. Moc bierna jest związana między innymi z pracą urządzeń indukcyjnych i pojemnościowych. Nie wykonuje użytecznej pracy w taki sam sposób jak moc czynna, ale wpływa na prąd płynący w instalacji oraz obciążenie transformatora.

W zakładzie może się okazać, że moc czynna pozostaje na umiarkowanym poziomie, lecz moc bierna jest wysoka. Transformator musi wtedy przewodzić większy prąd, co przekłada się na straty i nagrzewanie.

Monitoring pozwala obserwować te zależności w czasie. Można sprawdzić, czy określone urządzenia albo procesy powodują wzrost mocy biernej, czy problem pojawia się o konkretnej porze i czy działania kompensacyjne przynoszą oczekiwany efekt.

Współczynnik mocy pokazuje, jak efektywnie wykorzystywana jest infrastruktura

Współczynnik mocy, oznaczany jako cos φ, opisuje relację pomiędzy mocą czynną a mocą pozorną. Im niższa jego wartość, tym większy udział mocy biernej w całkowitym obciążeniu elektrycznym.

Wysoki współczynnik mocy oznacza korzystniejsze wykorzystanie dostępnej mocy transformatora. Niski współczynnik może powodować wzrost prądu, większe straty i ograniczenie dostępnego zapasu obciążenia.

Dla operatora floty transformatorów dane o cos φ mogą być przydatne przy porównywaniu lokalizacji. Jeden zakład może pobierać podobną moc czynną jak drugi, a mimo to mocniej obciążać transformator ze względu na większy udział mocy biernej.

Tego rodzaju informacje pomagają podejmować decyzje dotyczące kompensacji mocy biernej, rozdziału odbiorników i planowania przyszłej rozbudowy instalacji.

Asymetria obciążenia między fazami

W idealnym świecie każda faza byłaby obciążona równomiernie. W rzeczywistych instalacjach odbiorniki są jednak różnie rozmieszczone, część z nich pracuje cyklicznie, a część uruchamia się niezależnie.

Jeżeli jedna faza jest obciążona wyraźnie bardziej niż pozostałe, może dojść do nierównomiernego nagrzewania oraz pogorszenia warunków pracy. Długotrwała asymetria wpływa również na jakość napięcia i może być sygnałem problemu po stronie odbiorów.

Monitoring każdej fazy pozwala zauważyć, czy nierównowaga jest chwilowa, czy stała. W pierwszym przypadku może wynikać z normalnego cyklu pracy. W drugim warto sprawdzić rozdział obciążenia, konfigurację instalacji i urządzenia podłączone do poszczególnych faz.

To szczególnie ważne w rozbudowanych zakładach, gdzie obciążenie zmienia się wraz z pracą wielu niezależnych odbiorników.

Poziom oleju i szczelność układu

W transformatorze olejowym poziom oleju ma bezpośredni związek z bezpieczeństwem izolacji i chłodzeniem. Spadek poziomu może wynikać z nieszczelności zbiornika, przewodów, przepustów, chłodnic albo układu konserwatora.

Niewielka zmiana nie zawsze oznacza natychmiastowe zagrożenie. Jeżeli poziom stopniowo obniża się przez kilka tygodni, system może pomóc określić tempo ubytku. Jeżeli spadek nastąpi nagle, alarm powinien skłonić do szybkiej kontroli.

Ważny jest również wpływ temperatury. Olej zmienia objętość wraz z temperaturą, dlatego jego poziom może naturalnie różnić się w zależności od warunków pracy. Monitoring pozwala zestawić poziom oleju z temperaturą i odróżnić zwykłą zmianę objętości od potencjalnej nieszczelności.

Przy transformatorach wyposażonych w konserwator dodatkową rolę odgrywają wskaźniki poziomu i układ oddechowy. Dane z tych elementów mogą uzupełniać obraz sytuacji i ułatwiać ocenę, czy urządzenie zachowuje się prawidłowo.

Wilgoć w oleju i izolacji

Wilgoć ma duży wpływ na stan układu izolacyjnego transformatora. Może przyspieszać starzenie papieru, zmniejszać wytrzymałość dielektryczną oleju i wpływać na zachowanie urządzenia przy większym obciążeniu.

Źródłem wilgoci mogą być nieszczelności, układ oddechowy, uszczelnienia, warunki transportu, magazynowania i serwisowania. Woda może również przemieszczać się pomiędzy olejem a materiałami celulozowymi znajdującymi się w transformatorze.

Interpretacja pomiaru wymaga uwzględnienia temperatury. Wilgoć nie rozkłada się w izolacji w sposób całkowicie stały. Przy zmianie temperatury i obciążenia zmieniają się także warunki równowagi pomiędzy olejem a papierem.

Dlatego monitoring wilgoci jest najbardziej wartościowy wtedy, gdy dane są analizowane razem z temperaturą oleju, temperaturą najgorętszego punktu i obciążeniem. Wtedy można obserwować, czy poziom wilgoci jest stabilny, rośnie, reaguje na przeciążenia albo wykazuje sezonowe zmiany.

Gazy rozpuszczone w oleju

Gazy rozpuszczone w oleju powstają w wyniku procesów zachodzących wewnątrz transformatora. Ich obecność nie zawsze oznacza poważną awarię, ale określone gazy i tempo ich przyrostu mogą wskazywać na przegrzewanie, wyładowania niezupełne, degradację celulozy albo łuk elektryczny.

Analiza DGA może być wykonywana laboratoryjnie na podstawie próbek oleju. Przy transformatorach o dużej mocy lub wysokiej krytyczności można zastosować analizator online, który obserwuje wybrane gazy w sposób ciągły.

Taki system nie zastępuje laboratorium ani doświadczenia inżyniera. Dostarcza natomiast informacji pomiędzy kolejnymi badaniami. Jeżeli stężenie określonego gazu zaczyna rosnąć szybciej niż wcześniej, operator może zaplanować dodatkowe badanie, ograniczenie obciążenia lub kontrolę urządzenia.

W diagnostyce transformatorów ogromne znaczenie ma tempo zmian. Jeden wynik może być trudny do interpretacji. Seria wyników pokazująca wyraźny trend mówi znacznie więcej.

Stan wentylatorów i pomp

Układ chłodzenia może mieć bardzo dobry projekt i odpowiednią wydajność, lecz jego skuteczność zależy od rzeczywistego działania wentylatorów, pomp, termostatów, sterowników i układu zasilania.

Monitoring może pokazywać, kiedy wentylatory zostały uruchomione, jak długo pracują i czy temperatura zmienia się zgodnie z oczekiwaniami. Jeżeli wentylatory pracują przez długi czas, a temperatura oleju nadal rośnie, przyczyny należy szukać szerzej. Możliwy jest problem z przepływem powietrza, zabrudzeniem chłodnicy, pompą oleju albo czujnikiem.

W przypadku floty transformatorów porównanie pracy chłodzenia bywa bardzo ciekawe. Jeżeli jeden transformator przy podobnym obciążeniu uruchamia wentylatory znacznie częściej niż pozostałe, system pokazuje różnicę, którą warto wyjaśnić.

Drgania i nietypowy hałas

Transformator emituje charakterystyczny dźwięk związany między innymi z pracą rdzenia, magnetostrykcją i prądem obciążenia. Zmiana hałasu albo pojawienie się nietypowych drgań może wskazywać na problemy mechaniczne, luźne elementy, zmianę pracy rdzenia lub nieprawidłowości w uzwojeniach.

Sam hałas jest trudny do oceny wyłącznie na podstawie subiektywnego wrażenia człowieka. Jeden operator powie, że transformator „buczy trochę głośniej”, drugi uzna, że wszystko brzmi normalnie. Czujniki drgań i analiza częstotliwościowa pozwalają porównać aktualny sygnał z wcześniejszymi pomiarami.

Nie każda zmiana dźwięku oznacza uszkodzenie. Liczy się powtarzalność, kierunek zmiany i zgodność z innymi parametrami.

Wyładowania niezupełne

Wyładowania niezupełne są lokalnymi zjawiskami elektrycznymi występującymi w miejscach, gdzie izolacja nie pracuje prawidłowo. Mogą być związane z pustkami, zanieczyszczeniami, uszkodzeniem materiału izolacyjnego albo lokalnym przeciążeniem pola elektrycznego.

Ich wykrywanie wymaga odpowiednio dobranych czujników i zaawansowanej interpretacji. Monitoring wyładowań niezupełnych stosuje się przede wszystkim przy urządzeniach o wysokiej wartości, dużym znaczeniu dla systemu albo podwyższonym ryzyku awarii.

Wczesne wykrycie takich zjawisk daje możliwość dokładniejszej diagnostyki i zaplanowania działań. W przypadku transformatora zasilającego krytyczny proces przemysłowy może to zdecydować o tym, czy wyłączenie odbędzie się podczas zaplanowanego postoju, czy w środku normalnej produkcji.

--> Więcej w temacie: Wyładowania niezupełne (PD) w transformatorach: objawy, pomiary i ryzyko

Alarmy zabezpieczeń i historia zdarzeń

Monitoring powinien rejestrować również alarmy oraz zadziałania zabezpieczeń. Sama informacja o aktywnym alarmie jest ważna, lecz jeszcze większą wartość ma historia.

Można sprawdzić, czy alarm pojawia się pierwszy raz, czy powtarza się od kilku miesięcy. Można zestawić go z temperaturą, obciążeniem i stanem chłodzenia. Można zobaczyć, czy po określonym zdarzeniu parametry wróciły do wcześniejszego poziomu.

Dzięki temu każde zdarzenie zostaje zapisane i może być wykorzystane przy kolejnej analizie. Pamięć urządzenia nie zależy od tego, czy ktoś akurat był na miejscu i zapisał wynik w notatniku.

Zakres monitoringu powinien odpowiadać rzeczywistemu ryzyku

Nie każdy transformator potrzebuje rozbudowanego systemu z analizą gazów, drgań i wyładowań niezupełnych.

Mały transformator rozdzielczy pracujący w łatwo dostępnej hali może wymagać kontroli temperatury, obciążenia i podstawowych alarmów. Przy większej jednostce zasilającej linię produkcyjną warto dodać poziom oleju, stan chłodzenia i analizę trendów. Transformator pracujący w szpitalu, centrum danych, hucie albo dużej stacji elektroenergetycznej może wymagać znacznie szerszego zakresu diagnostyki.

Pod uwagę należy wziąć moc urządzenia, wiek, historię pracy, charakter obciążenia, dostępność rezerwy, czas dostawy nowego transformatora, warunki środowiskowe oraz koszt przestoju.

W przypadku floty szczególnie przydatny jest model stopniowy. Najważniejsze urządzenia otrzymują rozbudowany monitoring, a pozostałe są obserwowane przy użyciu podstawowego zestawu parametrów. Wszystkie dane trafiają jednak do wspólnego systemu, dzięki czemu można porównywać pracę poszczególnych jednostek i szybko wychwytywać urządzenia zachowujące się inaczej niż reszta.

Monitoring online ma sens wtedy, gdy dane prowadzą do działania. Operator powinien wiedzieć, co oznacza alarm, kto go analizuje i jakie kroki należy podjąć. Wtedy czujniki, komunikacja i oprogramowanie tworzą praktyczne narzędzie utrzymania ruchu, a nie kolejną zakładkę w systemie, do której nikt nie zagląda.

Dlaczego zabezpieczenia transformatora nie wystarczają?

Zabezpieczenia są niezbędne.

Chronią transformator i instalację w sytuacjach, w których dalsza praca mogłaby doprowadzić do poważnego uszkodzenia. Reagują na konkretne stany awaryjne: zwarcia, przeciążenia, nadmierną temperaturę, spadek poziomu oleju czy inne niebezpieczne zjawiska.

Ich działanie ma charakter interwencyjny.

Monitoring dostarcza szerszego obrazu.

Rejestruje warunki pracy przed alarmem, w trakcie alarmu i po jego wystąpieniu. Pokazuje nie tylko to, że temperatura przekroczyła określony poziom, lecz także czy podobne zdarzenia powtarzały się przez ostatnie tygodnie. Można sprawdzić, przy jakim obciążeniu pojawia się problem, jak szybko rośnie temperatura i czy układ chłodzenia reaguje prawidłowo.

Transformator może przez długi czas pracować w warunkach, które nie powodują natychmiastowego zadziałania zabezpieczenia. Regularne przeciążenia, niewystarczające chłodzenie lub podwyższona wilgoć mogą stopniowo pogarszać stan izolacji. Urządzenie nadal zasila odbiorniki, lecz jego margines bezpieczeństwa staje się coraz mniejszy.

Właśnie takie procesy są szczególnie ważne z punktu widzenia monitoringu online. Pozwalają reagować na zmianę zachowania urządzenia, zanim sytuacja osiągnie poziom wymagający awaryjnego wyłączenia.

Jak temperatura wpływa na pracę transformatora?

Temperatura jest jednym z najłatwiejszych do zmierzenia i najbardziej użytecznych parametrów diagnostycznych.

W transformatorze olejowym olej izoluje uzwojenia i odprowadza z nich ciepło. Energia tracona w rdzeniu i uzwojeniach zamienia się w ciepło, które musi zostać przekazane do otoczenia. Przy wyższym obciążeniu rosną straty, a wraz z nimi temperatura.

Sam wzrost temperatury podczas większego obciążenia jest naturalnym zjawiskiem. Znaczenie ma sposób, w jaki urządzenie reaguje na zmianę warunków.

Załóżmy, że transformator w poniedziałek pracował przy obciążeniu 70%, a temperatura oleju ustabilizowała się na poziomie 58°C. Tydzień później przy podobnym obciążeniu temperatura wzrosła do 66°C. Jeszcze nie musi to oznaczać awarii, ale jest to informacja wymagająca sprawdzenia. Przyczyną może być wyższa temperatura otoczenia, zabrudzenie chłodnicy, ograniczony przepływ oleju, problem z wentylatorem albo zmiana warunków instalacji.

Monitoring pozwala zestawić ze sobą:

• obciążenie,

• temperaturę oleju,

• temperaturę otoczenia,

• czas trwania podwyższonej temperatury,

• stan układu chłodzenia,

• historię wcześniejszych pomiarów.

Taki zestaw danych daje znacznie pełniejszy obraz niż pojedynczy odczyt wykonany podczas wizyty technika.

Wysoka temperatura przyspiesza starzenie izolacji. Każdy transformator ma określone warunki pracy, lecz długotrwała eksploatacja przy podwyższonej temperaturze może skrócić jego rzeczywistą żywotność. Dlatego system powinien rejestrować także czas trwania obciążenia i temperatury. Krótkotrwały szczyt obciążenia oraz wielogodzinna praca przy wysokiej temperaturze mają różne znaczenie dla urządzenia.

Czy monitoring temperatury uzwojeń jest ważniejszy od temperatury oleju?

Oba pomiary są potrzebne, ponieważ pokazują różne elementy tego samego procesu.

Temperatura oleju wskazuje na warunki cieplne panujące w zbiorniku. Temperatura uzwojeń albo obliczona temperatura najgorętszego punktu pozwala lepiej ocenić obciążenie izolacji i miejscowe nagrzewanie.

W wielu transformatorach temperatura najgorętszego punktu nie jest mierzona bezpośrednio. Wyznacza się ją na podstawie temperatury oleju, prądu obciążenia, charakterystyki urządzenia i modelu cieplnego. W bardziej rozbudowanych systemach można stosować dodatkowe czujniki lub rozwiązania przeznaczone do dokładniejszej oceny stanu uzwojeń.

Najgorętszy punkt ma szczególne znaczenie, ponieważ lokalna temperatura może być wyższa niż wartość odczytana w innym miejscu zbiornika. To właśnie w najcieplejszych fragmentach izolacja starzeje się szybciej.

Jeżeli system monitorujący zna temperaturę oleju, obciążenie i warunki otoczenia, może ocenić, czy aktualna praca urządzenia mieści się w przewidywanym profilu cieplnym. Odchylenie od tego profilu może wskazywać na zmianę sprawności chłodzenia, problem mechaniczny albo nietypowy rozkład obciążenia.

Jak obciążenie wpływa na transformator?

Transformator pracuje w warunkach, które potrafią zmieniać się bardzo dynamicznie.

W zakładzie produkcyjnym obciążenie rośnie podczas uruchamiania maszyn. W magazynie automatycznym zależy od intensywności pracy systemów transportowych. W obiekcie wyposażonym w ładowarki samochodowe pobór mocy może zmieniać się zależnie od liczby jednocześnie ładowanych pojazdów. Na farmie fotowoltaicznej obciążenie i przepływ energii zależą od produkcji falowników oraz konfiguracji sieci.

Projektowe założenia dotyczące średniego poboru mocy mogą wyglądać rozsądnie na papierze, a rzeczywista eksploatacja potrafi przynieść zupełnie inny profil.

Monitoring obciążenia pokazuje:

• kiedy występują szczyty,

• jak długo trwają,

• jak często się powtarzają,

• czy obciążenie jest równomierne między fazami,

• jak transformator reaguje termicznie,

• czy pojawiają się przeciążenia sezonowe.

Przykładowo transformator może mieć średnie obciążenie na poziomie 65%, lecz każdego dnia przez dwie godziny pracować przy 105%. Średnia dobowa wygląda bezpiecznie, a powtarzające się szczyty wpływają na temperaturę oraz starzenie izolacji.

Dodatkową kwestią jest asymetria faz. Nierównomierne obciążenie może prowadzić do lokalnego wzrostu temperatury i pogarszać warunki pracy. Monitoring każdej fazy pozwala zauważyć, że problem dotyczy konkretnej części instalacji, a nie całego transformatora.

Dlaczego wilgoć w transformatorze jest tak istotna?

Wilgoć wpływa na olej, papier izolacyjny i ogólną wytrzymałość układu izolacyjnego.

Do wnętrza transformatora może przedostawać się przez nieszczelności, układ oddechowy, uszkodzone uszczelnienia, nieprawidłowo wykonane prace serwisowe albo niewłaściwe warunki transportu i magazynowania. Woda może również powstawać lub przemieszczać się w obrębie materiałów izolacyjnych podczas eksploatacji.

Izolacja celulozowa absorbuje wilgoć. Jej obecność może przyspieszać degradację papieru, zmniejszać wytrzymałość dielektryczną oleju i zwiększać ryzyko niekorzystnych zjawisk podczas przeciążenia. Przy wysokiej temperaturze i odpowiedniej koncentracji wilgoci może pojawić się również ryzyko powstawania pęcherzyków gazowych w oleju.

Wilgoć nie zachowuje się w transformatorze w sposób całkowicie statyczny. Jej rozkład zależy od temperatury, obciążenia, rodzaju oleju i stanu izolacji. Woda może przemieszczać się pomiędzy olejem a papierem. Wynik badania pobranego w jednym momencie nie zawsze odzwierciedla pełny stan całego układu izolacyjnego.

Dlatego monitoring wilgoci powinien być analizowany razem z temperaturą i obciążeniem. Tylko wtedy można zobaczyć, czy określona zmiana jest stałym trendem, reakcją na zmianę warunków pracy czy wynikiem błędnego pomiaru.

CIGRE wskazuje, że przy interpretacji wilgoci należy brać pod uwagę między innymi temperaturę oleju, temperaturę najgorętszego punktu, obciążenie, tryb chłodzenia i rodzaj układu oddechowego. Takie podejście pozwala lepiej ocenić starzenie izolacji i ryzyko związane z przeciążeniem.

Może zainteresuje Cię również ten temat:

Kondensacja pary wodnej w zbiorniku transformatora. Cichy zabójca zimą

Jak analizuje się gazy rozpuszczone w oleju?

W oleju transformatorowym mogą gromadzić się gazy powstające w wyniku procesów zachodzących wewnątrz urządzenia. Ich rodzaj, stężenie i tempo przyrostu dostarczają informacji o potencjalnych problemach.

Analiza DGA obejmuje między innymi wodór, metan, etan, etylen, acetylen, tlenek węgla i dwutlenek węgla. Poszczególne gazy mogą być związane z przegrzewaniem oleju, degradacją celulozy, wyładowaniami niezupełnymi albo łukiem elektrycznym.

Tradycyjna analiza laboratoryjna polega na okresowym pobieraniu próbek oleju. Jest to ważna metoda diagnostyczna i nadal stanowi podstawę wielu procedur utrzymania transformatorów. Monitoring online pozwala obserwować zmiany pomiędzy badaniami laboratoryjnymi.

W przypadku dużego transformatora pracującego w krytycznej instalacji ciągła analiza gazów może mieć szczególne znaczenie. Szybki przyrost określonego składnika może uruchomić dodatkową kontrolę, pobranie próbki, ograniczenie obciążenia albo przygotowanie planowego wyłączenia.

DGA wymaga fachowej interpretacji. Nie wystarczy spojrzeć na jedną liczbę i wydać decyzję o natychmiastowej wymianie urządzenia. Analizuje się historię, tempo zmian, proporcje gazów, wyniki laboratoryjne, temperaturę, obciążenie i inne objawy.

Więcej na ten temat:

Prawa gazowe w DGA transformatorów: 5 zasad, które ostrzegą przed awarią

Jak działa system monitoringu transformatora?

System monitoringu składa się z kilku współpracujących ze sobą warstw.

Pierwszą tworzą czujniki. Rejestrują temperaturę, prąd, napięcie, wilgoć, poziom oleju, gazy albo drgania.

Druga warstwa odpowiada za zbieranie i przesyłanie danych. Moduł komunikacyjny lub bramka przemysłowa może wykonywać wstępną obróbkę pomiarów, filtrować zakłócenia, zapisywać dane lokalnie i przekazywać je do systemu nadrzędnego. W zależności od infrastruktury stosuje się między innymi Ethernet, Modbus TCP, MQTT, sieć komórkową albo integrację z systemem SCADA.

Trzecia warstwa obejmuje analizę. Oprogramowanie porównuje wartości z poziomami alarmowymi, śledzi trendy i może wykrywać odchylenia od typowego zachowania konkretnego urządzenia.

Czwarta warstwa służy do prezentacji i obsługi alarmów. Operator może otrzymać informację w panelu, wiadomości e-mail, SMS-ie albo aplikacji. Przy rozproszonych instalacjach szczególnie ważna jest możliwość zdalnego dostępu.

Największą wartość ma system, który przekazuje informację zrozumiałą dla zespołu utrzymania. Alarm powinien wskazywać urządzenie, parametr, moment rozpoczęcia problemu, tempo zmian i poziom pilności.

1. Czujniki i pomiary

Pierwsza warstwa systemu znajduje się bezpośrednio przy transformatorze. Czujniki rejestrują najważniejsze parametry jego pracy: temperaturę oleju i uzwojeń, prąd, napięcie, obciążenie, wilgoć, poziom oleju, gazy rozpuszczone oraz drgania. To właśnie tutaj powstają dane, które pokazują rzeczywisty stan urządzenia.

2. Zbieranie i przesyłanie danych

Zebrane pomiary trafiają do modułu komunikacyjnego albo bramki przemysłowej. Urządzenie może wstępnie filtrować zakłócenia, zapisywać dane lokalnie i przekazywać je dalej za pomocą Ethernetu, Modbus TCP, MQTT, sieci komórkowej lub istniejącego systemu SCADA.

3. Analiza i interpretacja

W trzeciej warstwie dane zaczynają coś znaczyć. Oprogramowanie porównuje bieżące wartości z poziomami alarmowymi, analizuje trendy i sprawdza, czy transformator zachowuje się podobnie jak wcześniej. System może wychwycić stopniowy wzrost temperatury, nietypowe obciążenie albo zmianę parametrów, która sama w sobie nie przekroczyła jeszcze wartości alarmowej.

4. Prezentacja i reakcja

Ostatnia warstwa przekazuje informację operatorowi. Wyniki mogą być dostępne w panelu, aplikacji, systemie SCADA albo wysyłane jako e-mail, SMS czy powiadomienie. Dobry alarm wskazuje konkretne urządzenie, parametr, moment rozpoczęcia problemu, tempo zmiany i poziom pilności. Dzięki temu zespół wie, czy wystarczy obserwacja, potrzebna jest dodatkowa diagnostyka, czy trzeba reagować natychmiast.

Czy system powinien reagować tylko na przekroczenie wartości granicznej?

Wartości graniczne są podstawą, lecz sama kontrola progów może być niewystarczająca.

System może zostać skonfigurowany tak, aby generował alarm po przekroczeniu określonej temperatury, prądu albo poziomu wilgoci. W wielu przypadkach przydatne jest również monitorowanie tempa zmian.

Jeżeli temperatura wzrosła o kilka stopni w ciągu kilku minut, znaczenie takiego zdarzenia może być inne niż wzrost o tę samą wartość w ciągu kilku godzin. Jeżeli wilgoć zwiększa się stopniowo przez wiele tygodni, system powinien pokazać trend, nawet jeśli nie osiągnęła jeszcze wartości alarmowej.

Przydatne są trzy poziomy informacji:

• sygnał informacyjny, który dokumentuje zmianę,

• ostrzeżenie wymagające analizy,

• alarm krytyczny wymagający szybkiej reakcji.

Konfiguracja alarmów powinna uwzględniać czas utrzymywania się wartości, histerezę i zależność od obciążenia. Bez tego system może reagować na każdą chwilową zmianę i generować dużą liczbę fałszywych alarmów.

Zbyt wiele nieistotnych powiadomień osłabia czujność zespołu. Operator musi mieć pewność, że alarm rzeczywiście wymaga uwagi.

Czy monitoring online ma sens przy całej flocie transformatorów?

W przypadku większej liczby urządzeń monitoring online pozwala uporządkować ogromną ilość informacji.

Przy jednym transformatorze regularne obchody, badania oleju, termowizja i przeglądy mogą zapewnić wystarczającą kontrolę. Przy kilkunastu albo kilkudziesięciu jednostkach rośnie ryzyko, że zespół przeoczy zmianę rozwijającą się pomiędzy kolejnymi wizytami.

Flota może być rozproszona pomiędzy zakładami, stacjami, farmami PV i punktami ładowania. Każdy transformator może mieć inną moc, wiek, historię pracy i znaczenie dla procesu. Centralny system pozwala zgromadzić informacje w jednym miejscu.

Operator może sprawdzić stan całej floty, a następnie przejść do wybranej lokalizacji i konkretnego urządzenia. Możliwe jest porównanie transformatorów o podobnej mocy i konstrukcji. Widać, które urządzenia mają najwięcej alarmów, które pracują najbliżej granicy obciążenia oraz gdzie temperatura rośnie szybciej niż w porównywalnych jednostkach.

Taki system pomaga również zauważyć problemy wspólne dla kilku urządzeń. Jeżeli transformatory z tej samej lokalizacji mają podobne profile temperaturowe, przyczyną może być sposób wentylacji, temperatura otoczenia albo warunki zabudowy. Jeżeli tylko jedna jednostka zachowuje się inaczej, większe prawdopodobieństwo dotyczy jej indywidualnego stanu technicznego.

Jak zaprojektować monitoring floty transformatorów?

Monitoring floty transformatorów zaczyna się od prostego pytania: które urządzenia naprawdę wymagają stałej uwagi, a które mogą spokojnie pracować pod podstawowym nadzorem?

Bo jeśli do każdego transformatora podłączymy wszystkie możliwe czujniki, stworzymy imponującą ilość danych. Tylko co z tego, jeżeli operator będzie codziennie oglądał kilkaset wykresów, z których większość niczego nie zmienia? System monitoringu ma pomagać podejmować decyzje, a nie urządzać zespołowi utrzymania ruchu cyfrowy maraton przez dashboardy.

Dobrze zaprojektowany monitoring floty powinien odpowiadać strukturze zarządzania infrastrukturą. Osoba odpowiedzialna za cały majątek energetyczny potrzebuje innego obrazu niż technik analizujący konkretny transformator. Jeden patrzy na całą mapę, drugi zagląda do szczegółów konkretnego urządzenia.

Trzy poziomy informacji

Na najwyższym poziomie zarządca powinien widzieć całą flotę w sposób szybki i czytelny. Ile transformatorów pracuje prawidłowo? Gdzie pojawiły się aktywne alarmy? Które lokalizacje wymagają reakcji? Czy problem dotyczy jednego urządzenia, czy może kilku transformatorów pracujących w podobnych warunkach?

Taki widok nie powinien przypominać kokpitu samolotu przygotowującego się do startu na Marsa. Wystarczy czytelna mapa lokalizacji, status urządzeń, liczba alarmów, poziom ich pilności i informacja o tym, które jednostki odbiegają od swojego typowego zachowania.

Jeżeli dziewięćdziesiąt dziewięć transformatorów pracuje stabilnie, a jeden od kilku dni wykazuje podwyższoną temperaturę przy podobnym obciążeniu, system powinien wyciągnąć tę informację na pierwszy plan. Operator nie może szukać jej wśród setek zielonych kontrolek. Zieleń jest przyjemna, ale w nadmiarze potrafi skutecznie ukryć mały czerwony problem.

Drugi poziom obejmuje konkretną stację, zakład albo lokalizację. Tutaj znaczenie ma wzajemna praca kilku urządzeń. Można porównać ich obciążenie, temperatury, aktywność układów chłodzenia i historię alarmów. Taki widok pomaga zauważyć, czy obciążenie rozkłada się równomiernie oraz czy jeden transformator nie przejmuje zbyt dużej części pracy.

Przykładowo: trzy transformatory w zakładzie pracują przy podobnej temperaturze otoczenia. Dwa utrzymują temperaturę oleju na poziomie 55°C, a trzeci osiąga 68°C przy zbliżonym obciążeniu. To jeszcze nie jest gotowy wyrok techniczny, ale jest bardzo dobry powód, żeby sprawdzić chłodzenie, przepływ powietrza, zabrudzenie chłodnicy, wskazania czujnika i rzeczywiste warunki pracy.

Na trzecim poziomie znajduje się konkretny transformator. Tu potrzebne są szczegóły: wykresy temperatury, prądu i obciążenia, dane dotyczące poziomu oleju, wilgoci, pracy wentylatorów, wyniki badań oleju, informacje o przeglądach, zgłoszone usterki i historia wykonanych działań.

Technik powinien móc sprawdzić nie tylko to, że alarm wystąpił, lecz także kiedy się rozpoczął, jak długo trwał i co działo się z urządzeniem w tym samym czasie. Alarm bez kontekstu przypomina wiadomość: „coś jest nie tak”. Historia pozwala już zadać konkretne pytanie: co dokładnie się zmieniło i co mogło tę zmianę wywołać?

Najpierw krytyczność, później czujniki

Przed wyborem zakresu monitoringu warto przeprowadzić analizę krytyczności każdego transformatora. Brzmi bardzo formalnie, ale w praktyce chodzi o ustalenie, jak bardzo dana jednostka może uprzykrzyć życie firmie, jeśli nagle przestanie działać.

Czy transformator zasila jedną halę, czy całą linię produkcyjną? Czy jego awaria zatrzyma proces technologiczny, serwerownię, system chłodzenia albo infrastrukturę ładowania? Czy istnieje transformator rezerwowy? Ile trwałoby dostarczenie nowego urządzenia? Czy można je wprowadzić na miejsce bez przebudowy fundamentu i całej instalacji?

Warto uwzględnić także lokalizację. Transformator znajdujący się przy zakładzie, w którym zespół serwisowy jest dostępny przez całą dobę, znajduje się w innej sytuacji niż urządzenie pracujące na odległej farmie fotowoltaicznej, w trudnym terenie albo w stacji, do której dojazd wymaga planowania i wyłączeń.

Znaczenie ma również historia. Jeżeli urządzenie wcześniej miało problemy z temperaturą, wilgocią, nieszczelnością, przełącznikiem zaczepów albo układem chłodzenia, nie powinno być traktowane tak samo jak nowy transformator pracujący stabilnie od lat.

Do tego dochodzi koszt przestoju. W jednym miejscu godzinna przerwa oznacza kilka telefonów i przesunięcie planu pracy. W innym może oznaczać zatrzymanie produkcji, utratę partii materiału, przerwanie dostaw energii albo konieczność uruchomienia kosztownego zasilania zastępczego.

Nie każdy transformator potrzebuje tego samego monitoringu

Po analizie krytyczności transformatory można podzielić na kilka grup.

Najważniejsze jednostki otrzymują rozbudowany monitoring. W ich przypadku uzasadnione może być obserwowanie temperatury oleju i najgorętszego punktu, obciążenia, poziomu oleju, wilgoci, stanu chłodzenia, alarmów zabezpieczeń, a przy odpowiednio dużej mocy również gazów rozpuszczonych, drgań czy wyładowań niezupełnych.

Druga grupa obejmuje urządzenia ważne dla procesu, lecz posiadające częściową rezerwę albo łatwiejszy dostęp serwisowy. Tutaj rozsądny może być monitoring temperatury, prądu, napięcia, obciążenia, podstawowych alarmów i pracy chłodzenia. Jeżeli dane pokażą niepokojący trend, można rozszerzyć diagnostykę albo zaplanować dodatkowe badania.

Trzecia grupa to jednostki o niższej krytyczności, pracujące w przewidywalnych warunkach i łatwo dostępne dla personelu. W takim przypadku wystarczy często kontrola podstawowych parametrów, rejestr alarmów i okresowa analiza trendów.

Takie podejście pozwala uniknąć dwóch skrajności. Pierwsza polega na wyposażeniu każdego transformatora w cały katalog diagnostyczny, choć nikt później nie analizuje uzyskanych danych. Druga sprowadza monitoring do jednej kontrolki, która przez pięć lat świeci na zielono, aż pewnego dnia gaśnie razem z transformatorem.

Liczy się porównanie, nie sama liczba

W przypadku floty szczególnie cenna jest możliwość porównywania urządzeń. Transformator nie powinien być oceniany wyłącznie według jednej uniwersalnej granicy. Warto sprawdzać, jak zachowuje się względem własnej historii oraz względem podobnych jednostek.

Jeżeli wszystkie transformatory w danej grupie reagują podobnie na wzrost temperatury otoczenia, prawdopodobnie mamy do czynienia z normalnym zjawiskiem. Jeżeli jeden z nich zaczyna nagrzewać się szybciej niż pozostałe, sytuacja wygląda inaczej.

Podobnie z alarmami. Dwa urządzenia mogą mieć po pięć alarmów w miesiącu, lecz w jednym przypadku będą to krótkie ostrzeżenia związane z chwilowym szczytem obciążenia, a w drugim powtarzające się sygnały o wzroście temperatury i problemach z chłodzeniem. Sama liczba alarmów nie wystarcza. Potrzebny jest ich kontekst, czas trwania i powiązanie z innymi parametrami.

Monitoring musi kończyć się decyzją

Najlepszy system monitoringu nie jest tym, który pokazuje najwięcej danych. Jest nim system, który pomaga zdecydować, co zrobić dalej.

Alarm powinien mieć określony poziom pilności. Przy sygnale informacyjnym wystarczy zapisanie zdarzenia i obserwacja trendu. Ostrzeżenie może wymagać analizy przez zespół utrzymania ruchu lub zaplanowania dodatkowego pomiaru. Alarm krytyczny powinien uruchamiać jasno określoną procedurę: ograniczenie obciążenia, kontrolę na miejscu, przygotowanie wyłączenia albo przełączenie na rezerwę.

Każdy alarm powinien wskazywać konkretne urządzenie, parametr, moment rozpoczęcia problemu, tempo zmiany i warunki, w których do niej doszło. Dobrze, jeżeli system podpowiada również, jakie działania wykonano wcześniej i czy podobna sytuacja występowała w przeszłości.

Monitoring floty transformatorów powinien więc działać jak dobrze zorganizowany zespół. Na górze pokazuje obraz całej infrastruktury. Niżej pozwala analizować konkretną stację. Na końcu prowadzi technika do jednego urządzenia, jednego trendu i jednej decyzji.

Czy monitoring online zastępuje przeglądy i badania oleju?

Monitoring online powinien współpracować z istniejącymi metodami diagnostycznymi.

Oględziny pozwalają ocenić stan zbiornika, połączeń, przepustów, chłodnic, zaworów i uszczelnień. Termowizja pokazuje rozkład temperatury na powierzchni urządzenia. Badania oleju dostarczają informacji o jego właściwościach, zawartości wody, wytrzymałości dielektrycznej i gazach rozpuszczonych. Pomiary elektryczne umożliwiają ocenę wybranych elementów układu izolacyjnego.

Czujnik temperatury nie zastąpi oględzin. Platforma monitoringu nie wykona za technika oceny połączeń. Online DGA nie eliminuje potrzeby wykonania badań laboratoryjnych, zwłaszcza gdy pojawia się niepokojąca zmiana.

Najlepszy efekt daje połączenie danych bieżących z dokumentacją, historią urządzenia i wynikami przeglądów. Wtedy można rozpoznać, czy aktualne odchylenie jest czymś nowym, czy powtarza się od dłuższego czasu.

Jak wdrożyć monitoring transformatora krok po kroku?

Najpierw trzeba określić, jaki problem system ma rozwiązywać. W jednym zakładzie najważniejsza będzie kontrola przeciążeń. W innym priorytetem okaże się zdalna obserwacja urządzeń rozproszonych. Przy dużym transformatorze sieciowym istotne mogą być gazy rozpuszczone, wilgoć i temperatura najgorętszego punktu.

Następnie dobiera się czujniki, sposób komunikacji i zakres integracji z istniejącym systemem automatyki. Na tym etapie warto sprawdzić, jakie sygnały są już dostępne, a jakie wymagają dodatkowego oprzyrządowania.

Po uruchomieniu system powinien zebrać dane bazowe. Kilka tygodni normalnej pracy pomaga ustalić typowy profil temperatury, obciążenia i pracy chłodzenia. Dopiero na tej podstawie można właściwie dostroić alarmy.

Kolejnym elementem jest procedura reakcji. Każdy alarm powinien mieć przypisaną osobę odpowiedzialną i określony sposób postępowania. Zespół powinien wiedzieć, kiedy wystarczy obserwacja, kiedy trzeba wykonać dodatkowe badanie, a kiedy należy ograniczyć obciążenie lub przygotować wyłączenie.

System monitoringu bez procedury reakcji pozostaje jedynie źródłem danych. Jego wartość pojawia się wtedy, gdy dane prowadzą do konkretnej decyzji eksploatacyjnej.

Czy monitoring transformatora online jest opłacalny?

Opłacalność zależy od relacji pomiędzy kosztem wdrożenia a skutkami awarii.

Przestój może oznaczać zatrzymanie produkcji, utratę możliwości sprzedaży energii, problemy z realizacją kontraktów, koszty wynajmu zastępczego transformatora, transportu, prac serwisowych i ponownego uruchomienia instalacji.

Monitoring szczególnie dobrze uzasadnia się w przypadku transformatorów:

• zasilających procesy krytyczne,

• pracujących przy wysokim lub zmiennym obciążeniu,

• znajdujących się w trudno dostępnych lokalizacjach,

• należących do rozproszonej floty,

• których wymiana wiąże się z długim czasem dostawy,

• mających historię usterek,

• pozbawionych urządzenia rezerwowego.

W przypadku mniejszego transformatora o niskiej krytyczności wystarczający może być podstawowy monitoring temperatury, prądu i alarmów. W przypadku dużego urządzenia pracującego w kluczowej stacji zakres diagnostyki będzie znacznie szerszy.

Najlepszą podstawą decyzji jest analiza ryzyka. Cena systemu powinna być porównana z wartością chronionego procesu i możliwym kosztem przestoju.

Jakie parametry monitorować w pierwszej kolejności?

Dla większości instalacji dobrym punktem wyjścia są temperatura, obciążenie i stan układu chłodzenia.

Temperatura pokazuje warunki cieplne pracy transformatora. Obciążenie wyjaśnia, z czego te warunki wynikają. Stan wentylatorów, pomp i innych elementów chłodzenia pozwala ocenić, czy urządzenie prawidłowo odprowadza ciepło.

Przy transformatorach olejowych warto rozważyć również monitoring poziomu oleju i wilgoci. Przy jednostkach o dużej mocy lub wysokiej krytyczności uzasadnione może być zastosowanie online DGA, pomiaru wyładowań niezupełnych i analizy drgań.

Dobór powinien wynikać z konstrukcji urządzenia, sposobu eksploatacji i konsekwencji potencjalnej awarii. Każda dodatkowa funkcja ma sens wtedy, gdy dane będą wykorzystywane w procesie utrzymania.

Co warto zapamiętać?

Monitoring transformatora online daje możliwość obserwowania urządzenia podczas rzeczywistej pracy. Pokazuje temperaturę, obciążenie, wilgoć i inne parametry w czasie, dzięki czemu można rozpoznawać trendy oraz reagować na zmiany odpowiednio wcześnie.

Przy pojedynczym transformatorze system pomaga uporządkować diagnostykę i ograniczyć ryzyko przeoczenia problemu. Przy całej flocie staje się narzędziem zarządzania majątkiem energetycznym. Ułatwia porównywanie jednostek, ustalanie priorytetów, planowanie przeglądów i podejmowanie decyzji dotyczących dalszej eksploatacji.

Transformator może pracować prawidłowo przez wiele lat, lecz jego stan zmienia się razem z temperaturą, obciążeniem, wilgocią i warunkami otoczenia. Im więcej wiemy o tych zmianach, tym łatwiej zaplanować serwis, ograniczyć przestoje i wykorzystać urządzenie w sposób bezpieczny.

Energeks dostarcza transformatory olejowe i żywiczne, dobierane do rzeczywistego obciążenia, warunków pracy oraz znaczenia instalacji. Przy wyborze urządzenia można uwzględnić między innymi wymagania dotyczące chłodzenia, odporności na wilgoć i pył, bezpieczeństwa pożarowego, poziomu hałasu, dostępnej przestrzeni oraz planowanego systemu monitoringu.

Jeśli zależy Ci na zrowiązaniach dostępnych od ręki poznaj ofertę trafo obecnie dostępnych na magazynie Energeks

Dołącz też do nas na LiniedIN, gdzie budujemy społsczność pasjonatów i profesjonalistów elektroinżynierii, dzięki i do zobaczenia!

Źródła:

1. CIGRE – Online moisture monitoring of transformers for ageing assessment

2. IEC – The Establishment and Design of Standard for Condition Monitoring in Power Systems

3. Hitachi Energy – TXpert Ready CoreSense M10 online DGA analyzer

Transformator średniego napięcia może delikatnie buczeć podczas normalnej pracy. Charakterystyczny dźwięk powstaje głównie w wyniku drgań rdzenia magnetycznego, przez który przepływa zmienny strumień magnetyczny. Jednostajne buczenie zwykle nie oznacza awarii. Niepokój powinny wzbudzić nagła zmiana poziomu hałasu, metaliczne brzęczenie, trzaski, stuki, nadmierne drgania albo jednoczesny wzrost temperatury urządzenia. W takich przypadkach należy sprawdzić napięcie, obciążenie, jakość energii, stan mocowań, wentylację i sposób posadowienia transformatora.

Transformator SN rzadko pracuje w absolutnej ciszy. Nawet nowoczesne urządzenie, wykonane z wysokiej jakości materiałów i prawidłowo zamontowane, może emitować charakterystyczny niski dźwięk. Dla jednych będzie to ledwo słyszalne mruczenie. W innym pomieszczeniu, przy twardych ścianach, dużej powierzchni metalowej obudowy i niewłaściwej wentylacji, ten sam dźwięk może stać się dominującym elementem akustyki całej stacji.

Właśnie tutaj zaczyna się problem. Samo buczenie nie musi świadczyć o usterce, ale jego charakter może bardzo wiele powiedzieć o warunkach pracy transformatora. Czasami dźwięk jest naturalną konsekwencją działania rdzenia. Innym razem sygnalizuje przeciążenie, nieprawidłowe napięcie, poluzowany element konstrukcyjny, rezonans obudowy albo niewłaściwie zaprojektowane pomieszczenie.

Dlaczego transformator średniego napięcia buczy? Jak rozpoznać dźwięk typowy dla prawidłowej pracy? Kiedy potrzebna jest natychmiastowa reakcja? I czy da się ograniczyć hałas bez ryzyka przegrzania urządzenia?

W tym artykule przyglądamy się problemowi od strony technicznej i praktycznej. Zaczniemy od samego źródła dźwięku, później przejdziemy do najczęstszych przyczyn nadmiernego hałasu, metod diagnostyki oraz rozwiązań, które warto uwzględnić już na etapie projektowania stacji transformatorowej.

Dlaczego transformator SN buczy?

Najbardziej typowe buczenie transformatora pochodzi z jego rdzenia magnetycznego. Rdzeń wykonuje niezwykle ważną pracę: prowadzi strumień magnetyczny i umożliwia prawidłową transformację napięcia pomiędzy stroną średniego i niskiego napięcia.

Wykonuje się go z cienkich, wzajemnie izolowanych blach ferromagnetycznych. Ich zadaniem jest ograniczenie strat powodowanych przez prądy wirowe. Gdy przez uzwojenia transformatora przepływa prąd przemienny, w rdzeniu powstaje zmienny strumień magnetyczny. Materiał rdzenia pod wpływem tego strumienia nieznacznie zmienia swoje wymiary.

To zjawisko nosi nazwę magnetostrykcji.

Odkształcenia są bardzo małe, często niewidoczne gołym okiem, lecz powtarzają się wiele razy na sekundę. Przy częstotliwości sieciowej 50 Hz powstają drgania, które mogą być odbierane jako niski, jednostajny dźwięk. W praktyce słyszalna częstotliwość często wiąże się ze składową 100 Hz, ponieważ rdzeń reaguje na zmianę pola magnetycznego w każdym półokresie napięcia przemiennego.

Można powiedzieć, że transformator „śpiewa” pod wpływem pola magnetycznego. Nie jest to jednak śpiew przypadkowy. Jego głośność i charakter zależą od wielu czynników: rodzaju zastosowanych blach, dokładności wykonania rdzenia, sposobu jego złożenia, naprężeń mechanicznych, poziomu napięcia oraz konstrukcji zbiornika lub obudowy.

Jeżeli rdzeń został prawidłowo zaprojektowany, a transformator pracuje w warunkach zgodnych z dokumentacją, dźwięk powinien być stabilny i przewidywalny. Może być słyszalny, ale zwykle nie ma gwałtownych zmian ani dodatkowych, niepokojących odgłosów.

Czy buczenie transformatora jest normalne?

Tak — delikatne i równomierne buczenie transformatora jest zjawiskiem normalnym.

Warto jednak doprecyzować, co oznacza „normalne”. Nie chodzi o konkretny poziom dźwięku, który będzie identyczny dla każdej jednostki. Transformator olejowy o dużej mocy, transformator żywiczny pracujący w obudowie oraz niewielka jednostka zainstalowana w dobrze wytłumionym pomieszczeniu mogą brzmieć zupełnie inaczej.

Najważniejsze jest to, czy dźwięk odpowiada parametrom przewidzianym dla danego urządzenia i czy pozostaje stabilny w czasie.

Transformator, który od dnia uruchomienia emituje niski, jednostajny ton, a jego temperatura, obciążenie i parametry elektryczne pozostają prawidłowe, najczęściej nie daje powodu do niepokoju. Dźwięk może być bardziej słyszalny podczas zwiększonego obciążenia, szczególnie jeśli zmienia się prąd obciążenia albo warunki chłodzenia.

Nieco inaczej należy potraktować transformator, który przez wiele miesięcy pracował spokojnie, a następnie zaczął wyraźnie głośniej buczeć. Jeszcze większej uwagi wymagają dźwięki, których wcześniej nie było: metaliczne brzęczenie, nieregularne trzaski, rytmiczne stuki, odgłosy tarcia czy drżenie elementów obudowy.

W takich sytuacjach warto zadać sobie proste pytanie: czy transformator brzmi tak samo jak wcześniej?

To jedno z najważniejszych pytań w praktycznej diagnostyce. Zmiana dźwięku nie wskazuje jeszcze konkretnej przyczyny, ale jest sygnałem, że urządzenie lub jego otoczenie powinny zostać sprawdzone.

Kiedy hałas transformatora powinien niepokoić?

Największe znaczenie ma nie sam fakt występowania dźwięku, lecz jego zmiana. Transformator może pracować przez lata, emitując łagodne buczenie, które pozostaje na podobnym poziomie. Jeżeli nagle zaczyna rezonować, brzęczeć albo wibrować, należy potraktować to jako informację diagnostyczną.

Niepokojący może być dźwięk, który pojawia się tylko przy określonym obciążeniu. Przykładowo transformator pracujący spokojnie w godzinach nocnych zaczyna intensywnie buczeć po uruchomieniu dużych silników, przemienników częstotliwości albo innych odbiorników o zmiennym poborze mocy. Taki objaw może wskazywać na problem z jakością energii, harmonicznymi albo warunkami obciążenia.

Niepokój powinien także wzbudzić hałas połączony z innymi objawami. Jeśli wraz ze zwiększeniem głośności rośnie temperatura uzwojeń lub oleju, pojawia się zapach przegrzanej izolacji, działają wentylatory alarmowe albo układ monitoringu rejestruje nieprawidłowości, dalsza praca bez sprawdzenia przyczyny może być ryzykowna.

Trzeba również zwrócić uwagę na miejsce, z którego dochodzi dźwięk. Jeżeli sam transformator pracuje stabilnie, ale głośno rezonuje jedna z pokryw, drzwi obudowy lub krat wentylacyjnych, źródło problemu może być mechaniczne. Drobny luz potrafi zmienić spokojne buczenie w bardzo dokuczliwe metaliczne brzęczenie.

W środowisku średniego napięcia nie powinno się bagatelizować żadnego dźwięku, który pojawił się nagle. Ostateczna ocena zawsze należy do wykwalifikowanego personelu, ale szybkie zgłoszenie zmiany może pomóc wykryć problem, zanim doprowadzi on do poważniejszej awarii.

Co powoduje głośniejsze buczenie transformatora?

Jedną z najczęstszych przyczyn głośniejszej pracy jest zbyt wysokie napięcie zasilające. Każdy transformator został zaprojektowany do pracy przy określonych parametrach. Jeżeli napięcie po stronie średniego napięcia jest wyższe od wartości znamionowej, rdzeń może pracować przy większym strumieniu magnetycznym.

W takich warunkach rośnie prąd magnesujący, zwiększają się straty jałowe, a drgania rdzenia mogą stać się wyraźniejsze. Transformator zaczyna wtedy buczeć intensywniej, a jednocześnie może pracować w wyższej temperaturze.

Podobny efekt może pojawić się w przypadku nieprawidłowego ustawienia przełącznika zaczepów. Zaczepy pozwalają dopasować przełożenie transformatora do warunków sieci, ale ich położenie musi odpowiadać rzeczywistym parametrom napięcia oraz dokumentacji urządzenia. Zmiana ustawienia zaczepów nie jest czynnością, którą należy wykonywać intuicyjnie. Wymaga odłączenia urządzenia, zabezpieczenia miejsca pracy i zastosowania właściwej procedury.

Kolejną przyczyną może być odkształcenie przebiegu napięcia. Współczesne zakłady przemysłowe korzystają z wielu urządzeń energoelektronicznych. Przemienniki częstotliwości, prostowniki, zasilacze impulsowe, systemy UPS oraz instalacje fotowoltaiczne mogą wpływać na jakość energii w sieci.

Wyższe harmoniczne zwiększają straty w transformatorze i mogą powodować dodatkowe drgania. Urządzenie zaczyna wtedy reagować na przebieg napięcia, który odbiega od idealnej sinusoidy. Właśnie dlatego w przypadku nietypowego hałasu warto wykonać analizę jakości energii, a nie ograniczać się do prostego pomiaru napięcia znamionowego.

Czy luźny rdzeń może powodować hałas?

Tak. Luźny pakiet rdzenia jest jedną z możliwych przyczyn charakterystycznego metalicznego brzęczenia.

Rdzeń transformatora musi zachować odpowiednią sztywność. Poszczególne elementy są precyzyjnie składane i mocowane, aby ograniczyć ich wzajemne przemieszczanie oraz przenoszenie drgań. Jeżeli z czasem zmieni się docisk, poluzują się elementy mocujące albo pojawi się zużycie mechaniczne, drgania mogą się nasilić.

Wtedy dźwięk często przestaje być miękkim, jednostajnym buczeniem. Pojawia się ton bardziej twardy, metaliczny, czasami przypominający brzęczenie cienkiej blachy. Wibracje mogą być wyczuwalne na obudowie albo elementach konstrukcyjnych, choć nie zawsze jest to regułą.

Diagnostyka rdzenia wymaga szczególnej ostrożności. Transformator SN nie może być otwierany ani kontrolowany wewnątrz podczas pracy. Konieczne jest odłączenie, zabezpieczenie i uziemienie urządzenia zgodnie z obowiązującymi procedurami. Oględziny oraz ewentualne czynności regulacyjne powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami i doświadczeniem.

Warto pamiętać, że nie każdy metaliczny dźwięk pochodzi z rdzenia. Bardzo podobnie może zachowywać się luźna pokrywa, kratka, uchwyt, osłona albo element konstrukcji wsporczej. Dlatego diagnozę powinno się prowadzić metodycznie, zaczynając od najprostszych możliwych przyczyn.

Czy obudowa może wzmacniać dźwięk transformatora?

Obudowa może działać jak pudło rezonansowe. Transformator emituje określony poziom drgań, ale sposób, w jaki dźwięk rozchodzi się po pomieszczeniu, zależy od konstrukcji całej stacji.

Duża metalowa powierzchnia, cienka pokrywa albo niewystarczająco sztywna ściana mogą zacząć drgać pod wpływem pracy urządzenia. W efekcie niewielkie drgania zostają wzmocnione i stają się znacznie bardziej słyszalne.

Czasami wystarczy delikatny luz na zawiasie, niedokręcona śruba albo element, który dotyka obudowy, aby pojawił się irytujący rezonans. Dźwięk może być wtedy słyszalny przede wszystkim w określonym miejscu pomieszczenia, na przykład przy jednej ze ścian albo w pobliżu kanału kablowego.

Podobny efekt występuje w pustych, twardych pomieszczeniach. Betonowe ściany, strop i podłoga odbijają fale dźwiękowe, zamiast je pochłaniać. Transformator niekoniecznie pracuje głośniej, ale człowiek odbiera jego dźwięk jako bardziej intensywny.

Z tego powodu poziom hałasu powinien być oceniany razem z warunkami pomiaru. Inaczej brzmi ten sam transformator ustawiony w otwartej stacji kontenerowej, inaczej w dużej hali, a jeszcze inaczej w małej komorze technicznej znajdującej się przy pomieszczeniach biurowych.

Czy miejsce montażu wpływa na hałas transformatora?

Miejsce montażu ma bardzo duże znaczenie. Transformator generuje drgania, które mogą rozchodzić się zarówno przez powietrze, jak i przez konstrukcję budynku.

Jeżeli urządzenie zostanie ustawione na niewłaściwie przygotowanym fundamencie, drgania mogą przenosić się na ściany, strop, kanały kablowe i sąsiednie elementy konstrukcyjne. Wtedy osoby przebywające w sąsiednich pomieszczeniach mogą słyszeć niski dźwięk albo odczuwać delikatne wibracje, nawet jeśli w samej komorze transformatora poziom hałasu nie wydaje się szczególnie wysoki.

Znaczenie ma również wypoziomowanie. Nierówna powierzchnia może powodować nierównomierne rozłożenie obciążenia i dodatkowe naprężenia w konstrukcji urządzenia. W przypadku transformatorów olejowych trzeba zwrócić uwagę na prawidłowe podparcie zbiornika. W transformatorach żywicznych ważne są stabilność konstrukcji, sposób prowadzenia kabli i właściwe zamocowanie obudowy.

Na etapie projektu warto przewidzieć sposób ograniczenia przenoszenia drgań. Można stosować odpowiednie rozwiązania wibroizolacyjne, ale muszą one być dobrane do masy urządzenia i warunków pracy. Przypadkowe podłożenie materiału tłumiącego pod transformator nie jest rozwiązaniem technicznym i może pogorszyć stabilność urządzenia.

Dlaczego wentylatory mogą powodować hałas?

W transformatorach suchych oraz w instalacjach wyposażonych w chłodzenie wymuszone część hałasu może pochodzić z wentylatorów.

Najłatwiej rozpoznać tę przyczynę, obserwując moment pojawienia się dźwięku. Jeżeli transformator pracuje cicho do chwili uruchomienia wentylatorów, a następnie pojawia się szum, wibracja albo rytmiczne brzęczenie, należy skontrolować układ chłodzenia.

Wentylator może hałasować z powodu zużytego łożyska, niewyważonego wirnika, zabrudzenia łopatek albo niewłaściwego zamocowania. Dźwięk mogą również wzmacniać kratki, kanały wentylacyjne i elementy obudowy.

W przypadku kanałów powietrznych problemem bywają turbulencje. Jeśli przepływ powietrza jest źle poprowadzony, zmienia kierunek przy ostrym załamaniu albo napotyka przeszkodę, powstaje dodatkowy hałas aerodynamiczny. W pomieszczeniu może być wtedy głośno, mimo że sam transformator pracuje prawidłowo.

Nie należy zasłaniać kratek ani ograniczać przepływu powietrza w celu zmniejszenia dźwięku. Transformator potrzebuje odpowiedniego chłodzenia, a każda ingerencja w wentylację może doprowadzić do wzrostu temperatury uzwojeń i zadziałania zabezpieczeń.

Jak sprawdzić, skąd dokładnie dochodzi hałas?

Pierwszym etapem jest obserwacja. Warto ustalić, czy dźwięk występuje stale, czy zmienia się wraz z obciążeniem. Należy sprawdzić, czy jego poziom wzrasta po uruchomieniu określonych maszyn, wentylatorów albo układów kompensacji mocy biernej.

Pomocna jest również lokalizacja źródła. Dźwięk należy oceniać przy transformatorze, przy obudowie, przy drzwiach, przy kratkach wentylacyjnych oraz w miejscach, gdzie konstrukcja styka się z budynkiem. W praktyce często okazuje się, że najgłośniejszy punkt nie znajduje się bezpośrednio przy transformatorze.

Do profesjonalnej oceny można wykorzystać pomiar poziomu dźwięku oraz analizę widma. Widmo pozwala sprawdzić, czy dominują składowe związane z pracą rdzenia, wentylatorów, drgań mechanicznych albo urządzeń pomocniczych.

W przypadku podejrzenia przenoszenia drgań przez konstrukcję przydatne mogą być pomiary wibracji. Z kolei termowizja pozwala sprawdzić, czy hałas nie towarzyszy przegrzewaniu połączeń, zacisków, kabli lub elementów aparatury.

Sam pomiar decybeli nie odpowie na wszystkie pytania. Dwa urządzenia mogą mieć podobny poziom hałasu, ale zupełnie inną przyczynę i inne ryzyko eksploatacyjne. Dlatego wynik powinien być interpretowany razem z temperaturą, obciążeniem, napięciem, jakością energii i historią pracy transformatora.

Jak prawidłowo mierzyć hałas transformatora?

Pomiar powinien być wykonywany w określonych i powtarzalnych warunkach. Znaczenie ma odległość mikrofonu od urządzenia, wysokość pomiaru, poziom hałasu tła, temperatura otoczenia oraz obciążenie transformatora.

Jeżeli jeden pomiar wykonano przy minimalnym obciążeniu z odległości dwóch metrów, a drugi przy pełnym obciążeniu z odległości jednego metra, bezpośrednie porównanie wyników może być mylące.

Przy odbiorze nowej jednostki warto zapisać warunki, w których dokonano pomiaru. Taki wynik staje się punktem odniesienia dla przyszłych kontroli. Jeśli po roku lub dwóch latach poziom hałasu znacząco wzrośnie, będzie to ważna informacja dla zespołu utrzymania ruchu oraz serwisu.

Pomiar powinien obejmować również tło akustyczne. W małym pomieszczeniu dźwięk odbija się od ścian, a w pobliżu mogą pracować inne urządzenia. Bez uwzględnienia tych czynników wynik nie zawsze będzie odzwierciedlał rzeczywistą emisję transformatora.

Jak ograniczyć hałas transformatora?

Najlepszą metodą ograniczenia hałasu jest usunięcie jego przyczyny. Jeżeli źródłem problemu jest zbyt wysokie napięcie, trzeba przeanalizować parametry sieci. Jeżeli winna jest luźna pokrywa, należy usunąć luz. Jeśli hałas powoduje wentylator, trzeba sprawdzić jego stan techniczny i sposób mocowania.

Wibroizolacja może ograniczyć przenoszenie drgań na fundament i konstrukcję budynku. Powinna być jednak dobrana do ciężaru transformatora oraz obciążeń występujących podczas transportu, montażu i pracy. Nieprawidłowo dobrane elementy mogą pogorszyć stabilność urządzenia.

W pomieszczeniach technicznych można stosować rozwiązania akustyczne na ścianach i w kanałach wentylacyjnych. Ich zadaniem jest pochłanianie lub ograniczenie odbić dźwięku. Materiały muszą być jednak zgodne z wymaganiami przeciwpożarowymi, środowiskowymi i eksploatacyjnymi.

W transformatorach pracujących wewnątrz budynków warto już na etapie zakupu określić wymagany poziom hałasu. Późniejsza próba „wygłuszenia” gotowej instalacji może być znacznie droższa i bardziej skomplikowana niż wybór urządzenia o parametrach dopasowanych do obiektu.

Trzeba też pamiętać, że materiał dźwiękochłonny nie rozwiąże problemu przegrzewającego się transformatora, luźnego rdzenia albo nieprawidłowego napięcia. Wygłuszenie może zmniejszyć poziom dźwięku odczuwany w pomieszczeniu, ale nie powinno służyć do ukrywania objawów technicznych.

Czy transformator olejowy jest cichszy od żywicznego?

Nie ma jednej odpowiedzi, która byłaby prawdziwa dla wszystkich modeli.

Transformator olejowy i żywiczny mają inną konstrukcję, inny sposób chłodzenia oraz inne warunki montażu. W transformatorze olejowym dźwięk może być wzmacniany przez zbiornik. W urządzeniu żywicznym większą rolę może odgrywać obudowa, sposób zamocowania uzwojeń i praca wentylatorów.

O poziomie hałasu decydują konkretne rozwiązania konstrukcyjne, jakość wykonania i warunki instalacji. Dlatego przy wyborze transformatora należy analizować dane konkretnego modelu, a nie opierać się na ogólnym przekonaniu, że jeden typ zawsze będzie cichszy od drugiego.

W obiektach wewnętrznych znaczenie mogą mieć także inne cechy. Transformator żywiczny może być preferowany ze względu na ograniczone ryzyko pożarowe i możliwość montażu w pobliżu odbiorców, natomiast transformator olejowy może lepiej odpowiadać wymaganiom dużych stacji zewnętrznych i instalacji przemysłowych. Każdy przypadek wymaga osobnego doboru.

Jak zapobiegać problemom z hałasem?

Najwięcej można zrobić jeszcze przed dostawą transformatora. Projektant i inwestor powinni określić, gdzie urządzenie będzie pracować, kto będzie przebywał w jego pobliżu i jakie wymagania akustyczne obowiązują w danym obiekcie.

Inaczej projektuje się stację dla zakładu produkcyjnego, inaczej dla budynku biurowego, szpitala, galerii handlowej, hotelu czy centrum danych. W każdym z tych miejsc transformator ma tę samą podstawową funkcję, ale konsekwencje hałasu będą inne.

Warto sprawdzić deklarowany poziom mocy akustycznej, warunki pomiaru, sposób chłodzenia oraz wymagania dotyczące fundamentu. Należy również przeanalizować lokalizację kanałów wentylacyjnych i tras kablowych. Dźwięk może bowiem przenosić się daleko od samego urządzenia.

Dobrze wykonany projekt uwzględnia również dostęp serwisowy. Jeżeli transformator zostanie zabudowany w sposób utrudniający kontrolę, każda późniejsza diagnostyka będzie bardziej czasochłonna. Łatwo wtedy przeoczyć luźny element, pogarszający się stan wentylatora albo zmianę temperatury.

Co zrobić, gdy transformator nagle zaczyna głośno pracować?

Jeżeli transformator nagle zaczyna głośno buczeć, pierwszym krokiem powinno być odnotowanie okoliczności. Warto sprawdzić, kiedy pojawił się dźwięk, przy jakim obciążeniu występuje i czy towarzyszą mu inne objawy.

Nie należy samodzielnie otwierać urządzenia ani dotykać jego elementów. Urządzenia średniego napięcia wymagają odpowiednich procedur bezpieczeństwa. Kontrola, pomiary i ewentualne czynności serwisowe powinny być wykonane przez wykwalifikowany personel.

Do czasu wyjaśnienia przyczyny trzeba zwrócić uwagę na temperaturę, wskazania zabezpieczeń, obciążenie i jakość pracy wentylatorów. Jeśli pojawi się zapach spalenizny, wyciek oleju, ślady przegrzania, silne drgania, trzaski albo alarmy, sytuację należy potraktować jako pilną.

W niektórych przypadkach przyczyną okaże się drobny rezonans pokrywy. W innych — problem z napięciem, jakością energii albo stanem mechanicznym rdzenia. Bez pomiarów nie warto zgadywać.

Hałas transformatora a akustyka całej stacji SN

Transformator nie pracuje w oderwaniu od reszty infrastruktury. W pomieszczeniu stacji znajdują się również rozdzielnice, aparatura zabezpieczeniowa, wentylacja, kable, szyny i elementy konstrukcyjne.

Każdy z tych komponentów może emitować drgania albo wzmacniać dźwięk. W rozdzielnicy źródłem hałasu mogą być między innymi drgania elektromagnetyczne, luźne elementy, napędy, wentylacja oraz rezonujące panele.

Dlatego akustyka stacji powinna być traktowana całościowo. Odpowiednio zaprojektowana konstrukcja, sztywne ramy, prawidłowe mocowania, właściwe przegrody i kontrola przenoszenia drgań mogą poprawić zarówno komfort pracy, jak i trwałość urządzeń.

Więcej o tym, jak akustyka rozdzielnicy SN wpływa na bezpieczeństwo, diagnostykę i trwałość infrastruktury, przeczytasz w artykule:

Cisza, która chroni: jak akustyka rozdzielnicy SN wpływa na bezpieczeństwo i trwałość

Cichy transformator zaczyna się od właściwego doboru

Poziom hałasu powinien być jednym z parametrów analizowanych przed zakupem transformatora. Nie warto zostawiać tej kwestii na sam koniec, kiedy urządzenie jest już zamówione, a pomieszczenie gotowe.

Przy wyborze należy uwzględnić napięcie, moc, grupę połączeń, impedancję zwarcia, sposób chłodzenia, wymiary, masę, warunki montażu i deklarowany poziom hałasu. Ważne są także rzeczywiste warunki pracy: liczba godzin pod obciążeniem, charakter odbiorników, obecność harmonicznych oraz możliwość przyszłej rozbudowy instalacji.

W ofercie Energeks znajdują się transformatory olejowe i żywiczne SN przeznaczone do pracy w energetyce, przemyśle, infrastrukturze oraz instalacjach wymagających niezawodnego zasilania. Pełną ofertę można sprawdzić na stronie transformatory Energeks.

Jeżeli realizacja wymaga szybkiej dostawy, warto sprawdzić także transformatory dostępne od ręki w sklepie Energeks. Przed wyborem konkretnego modelu należy oczywiście potwierdzić zgodność wszystkich parametrów z dokumentacją projektową i warunkami pracy stacji.

Dźwięk, którego nie warto ignorować

Buczenie transformatora SN jest naturalnym skutkiem pracy rdzenia magnetycznego. Sam dźwięk nie oznacza jeszcze awarii. O wiele ważniejsza jest jego stabilność, charakter i związek z pozostałymi parametrami urządzenia.

Jednostajny ton, który od początku towarzyszy pracy transformatora, zwykle mieści się w normalnych warunkach eksploatacji. Nagłe metaliczne brzęczenie, wzrost poziomu hałasu, stuki, trzaski, wibracje albo hałas pojawiający się razem z podwyższoną temperaturą wymagają sprawdzenia.

Czasami problem znajduje się w rdzeniu. Czasami w napięciu, jakości energii, wentylatorze, fundamencie lub luźnej osłonie. Dlatego prawidłowa diagnostyka zaczyna się od obserwacji, a kończy na pomiarach wykonanych przez odpowiednio przygotowany personel.

Dobrze dobrany transformator, prawidłowo zaprojektowana stacja i regularna kontrola parametrów pozwalają utrzymać hałas na przewidywalnym poziomie. A przewidywalność w energetyce ma ogromną wartość — oznacza większe bezpieczeństwo, łatwiejsze utrzymanie ruchu i mniejsze ryzyko nieplanowanego przestoju.

Dziękujemy za lekturę. Jeżeli planujesz inwestycję, modernizację stacji lub wymianę transformatora, zapraszamy do kontaktu i rozmowy o rozwiązaniu dopasowanym do rzeczywistych warunków pracy. Chętnie porozmawiamy również o możliwościach współpracy i partnerstwa przy projektach energetycznych, przemysłowych oraz infrastrukturalnych.

Zachęcamy do sprawdzenia oferty transformatorów Energeks, a w przypadku pilnych realizacji także transformatorów dostępnych od ręki.

Zapraszamy również serdecznie na nasz profil LinkedIn Energeks, gdzie publikujemy informacje o transformatorach, projektach, rozwiązaniach dla energetyki i praktycznych zagadnieniach związanych z eksploatacją infrastruktury elektroenergetycznej.

Źródła:

1. IEC 60076-10:2016 – Power transformers: determination of sound levels

2. IEC 60076-1:2011 – Power transformers: general

3. Why Transformers Hum: Magnetostriction, Electromagnetic Forces and Cooling Sources

W tym artykule wyjaśniamy, czym są wyładowania niezupełne, dlaczego powstają, jakie mogą dawać objawy oraz jak się je mierzy. Pokażemy również, dlaczego sama wartość w pikokulombach nie wystarcza do oceny ryzyka.

Światło działa.

Lodówka chłodzi.

Czajnik gotuje wodę.

Nic nie iskrzy, nic nie dymi, nikt nie biegnie po gaśnicę.

Można uznać, że wszystko jest w porządku.

A teraz wyobraź sobie, że w jednym gniazdku pojawia się bardzo małe, prawie niezauważalne iskrzenie. Nie za każdym razem. Czasami przy większym obciążeniu.

Czasami wtedy, gdy w mieszkaniu jest wilgotno. Czasami tylko przez ułamek sekundy.

Czy nadal uznasz, że problemu nie ma?

Prawdopodobnie nie.

W transformatorze podobną rolę mogą odgrywać wyładowania niezupełne, znane jako PD, czyli partial discharge. Są małe, krótkotrwałe i często niewidoczne podczas standardowej kontroli.

Nie powodują od razu spektakularnego przebicia ani natychmiastowego wyłączenia urządzenia.

Zamiast tego stopniowo osłabiają izolację.

Trochę jak nieszczelność w dachu. Jedna kropla nie zniszczy budynku. Jeśli jednak kapie codziennie, przez wiele miesięcy, konstrukcja zaczyna nasiąkać. Pojawia się wilgoć, pleśń, uszkodzenia materiału i coraz większy rachunek za remont.

Z wyładowaniami niezupełnymi jest podobnie. Pojedynczy impuls nie musi oznaczać katastrofy. Powtarzające się impulsy mogą jednak wskazywać, że wewnątrz transformatora pracuje mały, niewidoczny mechanizm degradacji.

I właśnie dlatego PD warto wykrywać wtedy, gdy transformator nadal działa.

Materiał jest przeznaczony dla osób odpowiedzialnych za utrzymanie transformatorów, stacji transformatorowych, rozdzielnic oraz instalacji przemysłowych. Przyda się także projektantom, inwestorom i wszystkim, którzy chcą lepiej rozumieć, co dzieje się w izolacji urządzeń wysokiego i średniego napięcia.

Po lekturze łatwiej będzie odpowiedzieć na pytania:

Czy każde PD oznacza awarię?

Które objawy powinny wzbudzić czujność?

Czym różni się pomiar offline od monitoringu online?

Dlaczego analiza oleju nie zastępuje pomiaru PD?

Jak odróżnić rzeczywiste wyładowanie od zakłócenia?

Co zrobić, gdy wyniki zaczynają się pogarszać?

Czas czytania: około 9 minut.

Wyładowanie niezupełne, czyli mała iskra z dużym potencjałem

Transformator pracuje dzięki kontrolowanemu przepływowi energii pomiędzy uzwojeniami. Izolacja oddziela elementy znajdujące się pod różnymi potencjałami i pilnuje, aby prąd płynął tam, gdzie powinien.

W idealnych warunkach pole elektryczne rozkłada się równomiernie. Izolacja zachowuje swoje właściwości, a urządzenie pracuje bez niepożądanych zjawisk.

Rzeczywistość jest mniej elegancka.

W materiale izolacyjnym mogą znajdować się niewielkie pustki gazowe. Mogą powstać rozwarstwienia, mikropęknięcia, zanieczyszczenia albo miejsca o nieprawidłowej geometrii. Czasami problem wynika ze starzenia, wilgoci, naprężeń mechanicznych albo niekorzystnych warunków pracy.

W takim punkcie natężenie pola elektrycznego może stać się lokalnie zbyt wysokie. Dochodzi wtedy do krótkiego wyładowania.

Nie obejmuje ono całej drogi pomiędzy elektrodami. Dlatego mówimy o wyładowaniu niezupełnym.

To trochę jak iskra przeskakująca w zużytej ładowarce. Nie dochodzi jeszcze do całkowitego zwarcia, ale materiał już dostaje sygnał, że jego najlepsze lata mogą powoli odchodzić do historii.

W transformatorze pojedyncze wyładowanie trwa bardzo krótko. Problemem jest częstotliwość powtarzania oraz miejsce, w którym zjawisko występuje. Jeśli impulsy pojawiają się w obszarze krytycznej izolacji, mogą stopniowo niszczyć materiał i tworzyć ścieżki, po których później łatwiej rozprzestrzeniają się kolejne wyładowania.

Gdzie w transformatorze mogą pojawić się wyładowania?

Wyładowania niezupełne nie potrzebują wielkiej dziury ani widocznego uszkodzenia.

Czasami wystarczy mikroskopijna przestrzeń, w której lokalne warunki elektryczne różnią się od warunków w pozostałej części izolacji.

Jednym z typowych miejsc są pustki gazowe w izolacji stałej.

Gaz ma niższą wytrzymałość elektryczną niż dobrze wykonana izolacja papierowa, żywiczna lub olejowa. W niewielkiej pustce może więc powstać wyładowanie, choć cała struktura izolacyjna nadal pozornie działa poprawnie.

Można to porównać do chodnika.

Większość jego powierzchni jest stabilna, ale pod jednym fragmentem zapadła się niewielka przestrzeń. Przechodzień może tego nie zauważyć. Samochód również przejedzie bez problemu. Każde kolejne obciążenie będzie jednak pogłębiać uszkodzenie.

Problem może pojawić się również przy ostrych krawędziach, niewłaściwie wykonanych połączeniach i miejscach, w których pole elektryczne skupia się bardziej niż powinno.

W projektowaniu układów wysokiego napięcia geometria ma ogromne znaczenie.

Ostry element przewodzący może działać podobnie jak czubek pinezki przy nacisku. Siła nie rozkłada się równomiernie. Koncentruje się na bardzo małej powierzchni.

W polu elektrycznym oznacza to lokalne zwiększenie naprężenia.

Wyładowania mogą być także związane z rozwarstwieniami.

Jeśli pomiędzy elementami izolacji powstanie szczelina, zmienia się sposób rozkładu pola. Materiał nie pracuje już jako jednolita bariera.

Z czasem może powstać miejsce, w którym aktywność PD będzie się powtarzać przy każdym cyklu napięcia.

Wilgoć również ma tutaj wiele do powiedzenia. Izolacja papierowa pod wpływem wilgoci traci część swoich właściwości, a procesy starzeniowe mogą przyspieszać.

W transformatorach olejowych wilgoć przemieszcza się pomiędzy olejem a izolacją stałą w zależności od temperatury i warunków pracy.

Dlatego transformator nie zawsze zachowuje się tak samo w każdych warunkach.

Ten sam układ może wykazywać inną aktywność przy niskiej temperaturze, inną przy wysokim obciążeniu, a jeszcze inną po długim okresie pracy w wilgotnym środowisku.

Dlaczego PD długo pozostaje niezauważone?

Wyładowania niezupełne mają jedną wyjątkowo niezręczną cechę: potrafią rozwijać się bez widowiskowych objawów.

Transformator może nadal prawidłowo przekazywać energię.

Napięcia mogą mieścić się w dopuszczalnych granicach. Temperatura może wyglądać normalnie. Zabezpieczenia nie muszą reagować.

To trochę jak z samochodem, który traci powietrze z opony bardzo powoli.

Przez kilka dni kierowca niczego nie zauważa. Samochód jedzie. Kierownica działa. Radio gra. Dopiero po czasie pojawia się informacja, że coś jest nie tak.

W przypadku transformatora pierwszym sygnałem może być zmiana wyników analizy oleju, wzrost liczby impulsów rejestrowanych przez system monitoringu albo pojawienie się nietypowego wzoru w pomiarze fazowym.

Czasami można zaobserwować charakterystyczny dźwięk, lokalne drgania albo zmiany parametrów urządzeń pomocniczych. Nie są to jednak objawy występujące zawsze. Brak słyszalnego hałasu nie oznacza braku PD.

Człowiek słyszy część częstotliwości. Aparatura pomiarowa może rejestrować zjawiska trwające nanosekundy. To trochę tak, jakby próbować oceniać pracę serwera, słuchając, czy komputer wydaje odpowiedni dźwięk. Jeśli nic nie słychać, nie znaczy to jeszcze, że wszystko działa idealnie.

Najbardziej wartościowe są więc nie pojedyncze obserwacje, lecz dane zbierane w czasie.

Jeżeli wynik pomiaru pozostaje stabilny, sytuacja może być mniej niepokojąca niż w przypadku urządzenia, w którym aktywność stopniowo rośnie. Trend pokazuje kierunek. Pojedyncza liczba pokazuje tylko moment.

Analiza DGA, czyli czego można dowiedzieć się z oleju?

W transformatorach olejowych ważnym narzędziem diagnostycznym jest analiza gazów rozpuszczonych w oleju, znana jako DGA.

W czasie niektórych procesów zachodzących wewnątrz transformatora powstają gazy. Ich rodzaj i proporcje mogą dostarczyć informacji o możliwym przegrzewaniu, łukach elektrycznych, starzeniu izolacji lub aktywności wyładowań.

Olej można w tym przypadku potraktować jak kronikę urządzenia.

Nie opisuje każdego zdarzenia z dokładnością do minuty, ale zachowuje ślady procesów, które zachodziły wewnątrz kadzi.

DGA jest bardzo przydatne, jednak nie powinno być traktowane jako bezpośredni zamiennik pomiaru PD.

Analiza oleju może zasugerować, że w transformatorze występuje zjawisko elektryczne.

Nie zawsze pokaże jednak jego dokładną lokalizację. Nie powie również wszystkiego o częstotliwości impulsów, ich fazowym rozmieszczeniu ani o tym, czy źródło znajduje się przy przepuście, uzwojeniu, połączeniu czy innej części izolacji.

Najlepsze efekty przynosi łączenie danych. Jeśli DGA wskazuje na aktywność elektryczną, a pomiar PD pokazuje powtarzalny wzorzec impulsów, diagnoza staje się bardziej wiarygodna. Jeśli dodatkowo metoda akustyczna albo UHF wskazuje konkretny obszar, można precyzyjniej zaplanować kolejne działania.

Jedno badanie jest wskazówką. Kilka zgodnych badań zaczyna tworzyć historię.

Jak mierzy się wyładowania niezupełne?

Podstawą klasycznych pomiarów jest metoda elektryczna opisana w normie IEC 60270. Aktualna norma IEC 60270:2025 dotyczy pomiarów ładunkowych wyładowań niezupełnych przy napięciach przemiennych do 500 Hz oraz przy napięciu stałym. Opisuje między innymi wielkości pomiarowe, układy badawcze, kalibrację i sposoby odróżniania wyładowań od zakłóceń zewnętrznych. IEC 60270:2025

Jednym z najczęściej stosowanych parametrów jest tak zwany ładunek pozorny, wyrażany w pikokulombach, czyli pC.

Warto tutaj zachować ostrożność. Ładunek pozorny nie jest prostym pomiarem energii całego procesu. To wartość wyznaczana na podstawie odpowiedzi określonego układu pomiarowego na impuls wyładowania.

Można porównać ją do pomiaru hałasu w budynku. Mikrofon ustawiony przy ścianie zarejestruje inną wartość niż mikrofon umieszczony bezpośrednio przy źródle dźwięku. Jeśli dodatkowo zmienimy akustykę pomieszczenia, wyniki również będą się różnić.

Podobnie działa pomiar PD. Na wynik wpływa konstrukcja transformatora, odległość od źródła, sposób podłączenia aparatury, ekranowanie, impedancja układu oraz poziom zakłóceń.

Ważny jest również wykres PRPD, czyli rozkład impulsów względem fazy napięcia. Pozwala on analizować, w których częściach cyklu napięcia pojawiają się wyładowania.

Taki obraz może pomóc rozpoznać typ zjawiska. Wyładowania wewnętrzne, powierzchniowe, koronowe i zakłócenia zewnętrzne często tworzą odmienne wzorce.

Nie należy jednak traktować wykresu PRPD jak automatu, który po jednym spojrzeniu wypowiada wyrok. Interpretacja wymaga porównania z innymi parametrami i znajomości konkretnego urządzenia.

Pomiar offline i online, czyli badanie kontrolne oraz monitoring na żywo

Pomiar offline wykonuje się po wyłączeniu transformatora. Urządzenie jest odseparowane od sieci, a warunki badania można kontrolować.

To przypomina przegląd samochodu w warsztacie. Mechanik może podnieść pojazd, sprawdzić elementy od spodu, podłączyć aparaturę i wykonać test w warunkach, w których wiele zmiennych pozostaje pod kontrolą.

W przypadku pomiaru offline można stopniowo zwiększać napięcie, określić napięcie inicjacji PD, obserwować intensywność wyładowań oraz sprawdzić napięcie, przy którym aktywność zanika.

Takie badanie dostarcza cennych informacji, szczególnie po wyprodukowaniu transformatora, po naprawie albo przed oddaniem urządzenia do pracy.

Ma jednak ograniczenie. Transformator nie pracuje wtedy w swoim codziennym środowisku. Nie występuje rzeczywiste obciążenie, wszystkie zakłócenia sieciowe mogą być inne, a temperatura i warunki pracy różnią się od tych, które występują podczas eksploatacji.

Pomiar online pozwala obserwować transformator podczas normalnej pracy. Czujniki mogą rejestrować impulsy wysokoczęstotliwościowe, sygnały w przewodach uziemiających albo fale elektromagnetyczne.

To przypomina obserwację samochodu podczas codziennej jazdy. Można zobaczyć, jak zachowuje się przy przyspieszaniu, pod obciążeniem, w korku i na długiej trasie. Badanie warsztatowe jest ważne, ale codzienna praca ujawnia czasami rzeczy, których nie widać na stanowisku.

Monitoring online pozwala rejestrować zmiany aktywności podczas wzrostu obciążenia, przełączeń, zmian temperatury i zakłóceń w systemie.

Jego wyzwaniem jest hałas pomiarowy. W pobliżu transformatora pracują rozdzielnice, falowniki, przekładniki, systemy automatyki oraz inne urządzenia. Każde może generować sygnały przypominające PD.

Dlatego system online powinien analizować nie tylko amplitudę, lecz także czas wystąpienia impulsu, powtarzalność, zależność od fazy, różnice pomiędzy czujnikami oraz kierunek zmian.

UHF, pomiary akustyczne i HFCT

Klasyczny pomiar elektryczny informuje, że w układzie występuje określona aktywność. W wielu przypadkach potrzebujemy jednak wiedzieć, gdzie dokładnie znajduje się jej źródło.

Jedną z metod pomocnych w lokalizacji jest UHF. Wyładowania generują impulsy elektromagnetyczne o wysokiej częstotliwości. Odpowiednie czujniki mogą rejestrować te impulsy w różnych punktach transformatora.

Jeżeli sygnał dociera do sensorów w różnym czasie, możliwe jest oszacowanie położenia źródła. To trochę jak ustalanie miejsca fajerwerku na podstawie różnicy pomiędzy momentem, w którym zobaczyliśmy błysk, a chwilą, w której dotarł do nas huk. W transformatorze wszystko dzieje się znacznie szybciej, ale zasada porównywania czasu pozostaje podobna.

Kolejną metodą są pomiary akustyczne. Wyładowanie niezupełne może generować falę mechaniczną rozchodzącą się przez olej i konstrukcję transformatora. Czujniki umieszczone na kadzi rejestrują sygnały, a ich porównanie pomaga wskazać obszar aktywności.

Tutaj można posłużyć się przykładem stukania w ścianę. Jeśli ktoś puka z jednej strony budynku, dźwięk będzie silniejszy w pobliżu źródła i słabszy dalej. Transformator jest oczywiście znacznie bardziej skomplikowanym obiektem niż ściana w mieszkaniu, ponieważ sygnały odbijają się od elementów konstrukcyjnych i mogą być tłumione po drodze.

Stosuje się również czujniki HFCT montowane na przewodach uziemiających. Rejestrują impulsy wysokoczęstotliwościowe związane z aktywnością wyładowań.

CIGRE wskazuje, że metody konwencjonalne i niekonwencjonalne mogą się uzupełniać.

Jedna metoda może wykryć sygnał, druga potwierdzić jego charakter, a trzecia pomóc określić lokalizację.

Czy wysoka wartość PD zawsze oznacza poważne zagrożenie?

To jedno z najczęstszych pytań i jednocześnie jedno z tych, na które trudno odpowiedzieć jednym zdaniem.

Wyładowania niezupełne ocenia się w kontekście. Poziom w pikokulombach jest ważny, ale nie mówi wszystkiego.

Znaczenie ma konstrukcja transformatora, rodzaj izolacji, napięcie znamionowe, miejsce występowania wyładowań i zachowanie sygnału przy zmianie napięcia.

Wyobraź sobie temperaturę ciała. Wynik 38 stopni może oznaczać coś innego u osoby dorosłej po wysiłku, coś innego u dziecka, a jeszcze coś innego w połączeniu z innymi objawami. Sama liczba jest istotna, lecz bez kontekstu pozostaje niepełna.

Podobnie jest z PD.

Transformator z umiarkowanym, stabilnym poziomem aktywności może wymagać obserwacji i dodatkowych badań. Transformator z niższym poziomem, który w ciągu kilku miesięcy wyraźnie się pogarsza, może stanowić większe wyzwanie diagnostyczne.

Niepokój powinny wzbudzić sytuacje, w których aktywność rośnie, pojawia się nowy wzorzec fazowy, zmienia się lokalizacja sygnału albo wyniki PD są zgodne z niekorzystnymi zmianami w analizie oleju.

Warto również pamiętać, że nie każdy impuls jest prawdziwym wyładowaniem wewnętrznym. Źródłem sygnału może być zakłócenie zewnętrzne, nieprawidłowe uziemienie, luźny element, praca pobliskiej aparatury lub błąd konfiguracji pomiaru.

Dlatego interpretacja wyniku powinna przypominać pracę dobrego detektywa. Jeden ślad jest ciekawy. Kilka śladów prowadzących w to samo miejsce zaczyna tworzyć dowód.

Jak PD niszczy izolację?

Wyładowanie niezupełne jest krótkie, ale może być agresywne.

Powtarzające się impulsy powodują lokalne oddziaływania cieplne, chemiczne i mechaniczne. W izolacji powstają mikrouszkodzenia, produkty rozkładu i obszary o niższej wytrzymałości.

Proces może przypominać pęknięcie w szybie samochodowej. Na początku jest małe i nie przeszkadza w jeździe. Jeśli jednak samochód regularnie przejeżdża po nierównych drogach, pęknięcie może się wydłużać i rozgałęziać.

W izolacji podobną rolę odgrywają cykle napięcia, temperatura, drgania oraz naprężenia elektromagnetyczne.

W pewnym momencie pojawiają się ścieżki, którymi kolejne wyładowania mogą rozprzestrzeniać się łatwiej. Uszkodzenie może obejmować coraz większy obszar, aż w końcu dojdzie do przebicia.

W transformatorach olejowych wyładowania mogą powodować rozkład oleju i powstawanie gazów. W izolacji papierowej może rozwijać się proces starzenia, który wpływa na jej wytrzymałość mechaniczną i elektryczną.

Najważniejsze jest to, że awaria często nie zaczyna się w dniu, w którym zadziałało zabezpieczenie. Zabezpieczenie może być ostatnim rozdziałem historii, która zaczęła się wiele miesięcy wcześniej od małych, ignorowanych impulsów.

Co zrobić po wykryciu aktywności PD?

Pierwszym krokiem jest potwierdzenie wyniku. Pomiar powinien zostać powtórzony albo uzupełniony inną metodą, szczególnie jeśli poziom zakłóceń był wysoki.

Następnie należy porównać wynik z wcześniejszymi pomiarami. Jeśli historia urządzenia nie jest dostępna, warto potraktować pierwszy pomiar jako punkt odniesienia dla kolejnych badań.

Kolejnym etapem jest określenie charakteru i lokalizacji aktywności. W zależności od sytuacji można zastosować pomiar UHF, metodę akustyczną, HFCT, dodatkową analizę DGA albo specjalistyczne badanie offline.

Dopiero wtedy można podejmować decyzje eksploatacyjne.

Czasami wystarczające będzie zwiększenie częstotliwości pomiarów. W innych przypadkach konieczne może być ograniczenie obciążenia, zaplanowanie przeglądu, sprawdzenie przepustów, analiza systemu uziemienia albo przygotowanie naprawy.

Jeśli źródło znajduje się w krytycznym obszarze izolacji i wykazuje rosnącą aktywność, dalsze użytkowanie transformatora wymaga szczególnie ostrożnej oceny.

Nie warto czekać na dym, zapach spalenizny ani efektowny błysk. Wtedy diagnostyka zamienia się w analizę przyczyn awarii, a możliwości planowania są znacznie mniejsze.

Diagnostyka i praktyka

Wyładowania niezupełne przypominają, że stan transformatora warto oceniać zanim problem stanie się awarią. Pojedynczy impuls nie zawsze oznacza konieczność natychmiastowego wyłączenia urządzenia. Zawsze jednak zasługuje na uwagę, szczególnie gdy jego poziom rośnie, zmienia się charakter sygnału albo wynik znajduje potwierdzenie w analizie oleju i innych badaniach diagnostycznych.

Właściwa decyzja wymaga kontekstu, historii pomiarów i znajomości konkretnego urządzenia. Liczy się poziom PD, jego trend, zależność od fazy napięcia, lokalizacja oraz wpływ warunków pracy.

Transformator może nadal działać, a jednocześnie wysyłać sygnały ostrzegawcze.

Tak jak samochód może jechać mimo powoli uchodzącego powietrza z opony.

Tak jak dach może wyglądać dobrze, choć w jednym miejscu zaczyna przepuszczać wodę.

Profesjonalna diagnostyka pozwala zareagować wcześniej i zaplanować kolejne działania z większym spokojem.

Właśnie w tym miejscu zaczyna się wartość dobrego partnerstwa.

Jeżeli planujesz nową stację transformatorową, modernizację istniejącej infrastruktury albo inwestycję obejmującą fotowoltaikę, magazyn energii lub elektromobilność, warto rozpocząć rozmowę od parametrów technicznych i rzeczywistych potrzeb projektu.

Sprawdź dostępne transformatory średniego napięcia

Dostępność urządzenia może skrócić drogę od decyzji inwestycyjnej do uruchomienia instalacji.

Zobacz trafo, jakie mamy dostępne od ręki.

Dobry transformator nie powinien być przypadkowym elementem zamówienia.

Powinien pasować do całego systemu, jego obciążenia, sposobu pracy i planowanego rozwoju.

Bo w energetyce najcenniejszy alarm to ten, który pojawia się wystarczająco wcześnie, aby można było spokojnie zaplanować reakcję.

A najlepsza współpraca zaczyna się jeszcze wcześniej, przy właściwym doborze urządzenia.

Źródła:

IEC 60270:2025, High voltage test techniques, Charge based measurement of partial discharges

CIGRE, Guidelines for partial discharge detection using conventional and unconventional methods

IEEE Guide for the Electrical Measurement of Partial Discharges in High Voltage Bushings and Instrument Transformers

Najczęstsze błędy przy instalacji transformatora dotyczą fundamentu, wentylacji, dostępu serwisowego, uziemienia, tras kablowych, zabezpieczeń, ochrony przeciwpożarowej, retencji oleju oraz warunków środowiskowych. Większość z nich można wyeliminować jeszcze na etapie projektu, zanim kilkutonowe urządzenie pojawi się na obiekcie i uprzejmie odmówi współpracy z przygotowaną przestrzenią.

Transformator może pracować przez dekady. Nie potrafi jednak przesunąć fundamentu, poszerzyć drzwi ani przekonać kabli, żeby nagle zginały się według życzeń projektanta.

W Energeks sprzedaliśmy już setki transformatorów.

Nasze urządzenia trafiają między innymi do projektów wspierających infrastrukturę największych polskich operatorów systemów dystrybucyjnych, zakładów przemysłowych oraz instalacji energetyki rozproszonej.

Wiemy, że najdroższe poprawki często zaczynają się od całkiem niewinnych zdań:

„Pomieszczenie powinno wystarczyć”.

„Wentylacja jakoś da radę”.

„Przepust jest tylko trochę przesunięty”.

„Serwis przecież kiedyś się zmieści”.

Problem w tym, że centymetry potrafią później zamienić się w godziny przestoju, a niedoszacowana temperatura, wilgoć lub masa urządzenia mogą skrócić życie instalacji zaprojektowanej na wiele lat pracy.

W tym artykule przeprowadzimy instalację transformatora od podstaw, dosłownie.

Zaczniemy od fundamentu i warunków transportu, następnie sprawdzimy wentylację, temperaturę, wilgoć, hałas oraz dostęp serwisowy.

Przyjrzymy się uziemieniu, trasom kablowym, promieniom gięcia i zabezpieczeniom.

Na końcu uporządkujemy ochronę przeciwpożarową, retencję oleju, dokumentację oraz odbiory.

Ten artykuł jest dla projektantów, inwestorów, wykonawców, kierowników robót i zespołów utrzymania ruchu. Po lekturze łatwiej rozpoznasz decyzje, które wyglądają dobrze na rysunku, ale wymagają dodatkowego sprawdzenia przed montażem.

Bo dobra instalacja transformatora nie zaczyna się od dźwigu.

Zaczyna się od projektu, który pamięta, że papier przyjmie wszystko, ale transformator ma już własne wymiary, masę i zdanie na temat wentylacji.

Czas czytania: 11 min

1. Błąd pierwszy: traktowanie miejsca pod transformator jak zwykłego wolnego pola

Na rzucie wszystko wygląda schludnie.

Prostokąt transformatora mieści się w pomieszczeniu. Drzwi są. Ściany są. Odległości wyglądają „mniej więcej”. I tu zaczyna się pierwszy klasyk.

Transformator nie potrzebuje tylko powierzchni pod własną obudowę. Potrzebuje przestrzeni roboczej, przestrzeni wentylacyjnej, przestrzeni serwisowej, przestrzeni na promienie gięcia kabli, przestrzeni na bezpieczny dostęp i przestrzeni na przyszłość.

To trochę jak z wstawieniem dużej szafy do mieszkania. Na planie szafa mieści się idealnie. Problem zaczyna się wtedy, gdy trzeba otworzyć drzwi, wysunąć szufladę, przejść obok niej z odkurzaczem i jeszcze nie uderzać biodrem o kant każdego ranka. W elektroenergetyce tym „biodrem” jest serwis, pomiary, termowizja, czyszczenie, kontrola zacisków, dostęp do tabliczki znamionowej i możliwość wymiany elementu bez demontażu połowy stacji.

W dokumentacji producentów często pojawiają się konkretne wymagania dotyczące odległości od otworów wentylacyjnych, ścian lub innych przeszkód. Eaton wskazuje, że wymagane odstępy mogą się różnić zależnie od konstrukcji transformatora i powinny być odczytywane z oznaczeń oraz instrukcji producenta, a w wielu urządzeniach wentylowanych mowa o zachowaniu prześwitów przy otworach wentylacyjnych.

Niewinny błąd projektowy polega na tym, że ktoś zostawia miejsce „na gabaryt”, ale nie zostawia miejsca „na życie urządzenia”. Potem okazuje się, że kamera termowizyjna nie widzi newralgicznego punktu, drzwi nie otwierają się pod pełnym kątem, kable wchodzą pod złym kierunkiem, a do zacisków można dojść wyłącznie z miną człowieka, który właśnie przegrał zakład z geometrią.

Najlepszy projekt nie rozwiązuje tylko zagadnienia:

czy transformator się zmieści?

Wyjaśnia, jak zaplanować instalację, aby transformator można było bezpiecznie wstawić, podłączyć, uruchomić, kontrolować, serwisować, a w przyszłości także wymienić…

A skoro nawet najlepsza jednostka nie pracuje wiecznie, warto wiedzieć, kiedy opłaca się odnowić transformator, a kiedy rozsądniej zastąpić go nowym. Temu tematowi poświęciliśmy osobny artykuł, który może Cię zainteresować, drogi Czytelniku:

Odnowić czy wymienić? Ostatnia szansa dla twojego transformatora!

2. Błąd drugi: wentylacja liczona intuicją, a nie stratami cieplnymi

Transformator pracuje cicho, ale cały czas oddaje ciepło.

Straty jałowe i obciążeniowe nie znikają w powietrzu magicznie. One zamieniają się w temperaturę, a temperatura jest jednym z najcierpliwszych przeciwników izolacji.

Najbardziej niewinny błąd brzmi: „pomieszczenie jest duże, więc będzie dobrze”.

Nie musi być.

Wentylacja w stacjach średniego napięcia służy przede wszystkim do odprowadzania ciepła generowanego przez transformatory i inne urządzenia oraz do wspierania osuszania po okresach wilgoci. Jednocześnie nadmierna wentylacja również może być problemem, bo może zwiększać ryzyko kondensacji, szczególnie przy nagłych zmianach temperatury.

Wentylacja stacji SN powinna być utrzymywana na minimalnym wymaganym poziomie, a otwory wentylacyjne powinny wspierać naturalną konwekcję, z wlotem i wylotem rozmieszczonymi tak, aby ciepło mogło realnie opuścić przestrzeń transformatora.

To ważne, bo wiele osób myśli o wentylacji jak o kratce w ścianie. A transformator myśli o wentylacji jak o bilansie cieplnym.

Jeżeli projekt nie uwzględnia strat transformatora, warunków otoczenia, nasłonecznienia obudowy, pracy rozdzielnic, możliwych stanów przeciążenia, lokalnej temperatury i przepływu powietrza, to kratka wentylacyjna staje się dekoracją techniczną. Ładnie wygląda, ale niekoniecznie robi robotę.

Przy transformatorach suchych problem jest szczególnie podstępny, bo brak oleju może dawać fałszywe poczucie prostoty. Tymczasem suche transformatory również wymagają odpowiednich warunków chłodzenia, czystości powietrza i zachowania wymaganych odstępów. Jeżeli otwory są przysłonięte, kanał przepływu powietrza jest przypadkowy, a w pomieszczeniu zbiera się pył, urządzenie zaczyna pracować w środowisku, którego projektant nie planował, ale które samo się zaprojektowało. Tylko gorzej.

Dobra wentylacja nie jest „większą dziurą w ścianie”. Dobra wentylacja jest rozmową między fizyką, dokumentacją producenta i realnymi warunkami obiektu.

3. Błąd trzeci: ignorowanie wilgoci, kondensacji i mikroklimatu stacji

Wilgoć to nie jest mały problem.

To problem, który zakłada niewidzialny kombinezon i działa po cichu.

W projekcie często widzimy ściany, dach, drzwi, kratki, fundament i układ urządzeń. Rzadziej widzimy mikroklimat.

Czyli to, co dzieje się rano, kiedy temperatura szybko się zmienia.

Co dzieje się po intensywnych opadach.

Co dzieje się zimą, gdy urządzenie jest czasowo wyłączone.

Co dzieje się w pobliżu morza, zakładów przemysłowych, pól, dróg lub obszarów o dużym zapyleniu.

Producenci sprzętu zwracają uwagę, że przepływ powietrza nie powinien powodować gwałtownych zmian temperatury prowadzących do osiągnięcia punktu rosy. W praktyce oznacza to, że samo „więcej powietrza” nie zawsze znaczy „lepiej”.

Czasami oznacza „więcej kondensacji na elementach, które bardzo nie lubią kondensacji” - na tym, że projektant przewiduje wentylację, ale nie przewiduje zachowania wilgoci. Stacja ma oddychać, ale nie ma wciągać do środka problemów. Otwory wentylacyjne, żaluzje, przegrody, sposób ustawienia rozdzielnic względem transformatora, ogrzewanie antykondensacyjne i ochrona przed pyłem nie są detalami estetycznymi. To elementy utrzymania środowiska pracy.

W przypadku instalacji zewnętrznych znaczenie ma także ekspozycja na słońce, wiatr i opady. Obudowa nagrzewana latem działa jak metalowy termos, tylko w mniej zabawnej wersji. Zimą z kolei nagłe zmiany temperatury mogą tworzyć warunki do kondensacji, szczególnie gdy urządzenia nie pracują z ciągłym obciążeniem.

Dobrze zaprojektowana instalacja transformatora nie walczy z pogodą heroicznie. Ona ją przewiduje. To jest spokojniejsza i tańsza strategia.

4. Błąd czwarty: fundament „wystarczający”, ale nie pod realną masę i eksploatację

Fundament pod transformator to nie podium.

To element układu technicznego.

Ma przenieść masę urządzenia.

Ma zachować poziom.

Ma współpracować z drogą transportu i rozładunku.

Ma umożliwić odwodnienie, uziemienie, ewentualną retencję cieczy, prowadzenie kabli i dostęp do punktów montażowych.

Ma też nie popękać wtedy, gdy kończy się teoria, a zaczyna dźwig, podnośnik, rolki, wózek i realny nacisk.

Niewinny błąd wygląda tak: w projekcie przyjęto nośność, ale nie przemyślano procesu wstawienia. Albo zaprojektowano podłoże pod stan statyczny, ale nie sprawdzono obciążeń chwilowych podczas transportu wewnętrznego. Albo wykonano fundament, który jest mocny, ale ma niewłaściwe spadki. Albo nie przewidziano tolerancji montażowych i transformator finalnie stoi tak, że wszystko niby działa, ale każde podłączenie kablowe wymaga małej modlitwy do geometrii.

Dla transformatorów olejowych dochodzi jeszcze temat misy, szczelności, odwodnienia i kontroli ewentualnego wycieku. Dla transformatorów suchych ważna jest stabilność podłoża, brak przenoszenia nadmiernych wibracji i czystość otoczenia. W obu przypadkach fundament jest pierwszą deklaracją jakości projektu.

Dobra praktyka polega na tym, żeby fundament projektować nie tylko pod „tu będzie stał transformator”, ale pod cały scenariusz: dostawa, rozładunek, przesunięcie, ustawienie, podłączenie, rozruch, kontrole, serwis i wymiana.

W energetyce bardzo często nie wygrywa ten projekt, który wygląda najbardziej elegancko na rysunku. Wygrywa ten, który daje ekipie montażowej najwięcej rozsądku w terenie.

5. Błąd piąty: trasy kablowe projektowane bez szacunku dla promieni gięcia

Kable energetyczne nie są makaronem.

Nie da się ich „jakoś ułożyć” bez konsekwencji.

Jednym z najbardziej niedocenianych błędów jest złe ustawienie przepustów, kanałów kablowych i punktów wejścia do transformatora. Na rysunku przesunięcie o 20 cm wygląda niewinnie.

W rzeczywistości może oznaczać zbyt mały promień gięcia, naprężenia na głowicach kablowych, trudny montaż, większe ryzyko błędów przy podłączeniu i fatalny dostęp do kontroli.

Producent transformatora określa dopuszczalne miejsca wprowadzenia przewodów, wymagania dotyczące przestrzeni wewnątrz obudowy i sposób wykonywania połączeń. Schneider Electric w instrukcjach dla transformatorów suchych wskazuje między innymi, aby korzystać z przewidzianych obszarów wejścia do obudowy, stosować elastyczne prowadzenie tam, gdzie to możliwe, oraz używać skalibrowanego klucza dynamometrycznego przy połączeniach elektrycznych.

To nie jest biurokracja. To jest mechanika kontaktu elektrycznego.

Zbyt mocno dociągnięte połączenie może uszkodzić element. Zbyt słabo dociągnięte może się grzać. Źle poprowadzony kabel może pracować mechanicznie tam, gdzie powinien być spokojny. Brak miejsca na ułożenie żył może sprawić, że instalator będzie walczył z materiałem, zamiast wykonać precyzyjną pracę.

Niewinny błąd projektowy: „przepust damy tu, bo ładnie pasuje do ściany”.

Lepsze pytanie brzmi: „czy kabel będzie miał swoją naturalną drogę, bez naprężeń, bez walki i z dostępem do kontroli?”

Dobrze zaprojektowana trasa kablowa wygląda trochę jak dobra choreografia. Nic nie szarpie. Nic się nie męczy. Każdy ruch ma sens.

Kable energetyczne nie są makaronem. Jeśli ich ułożenie zaczyna przypominać włoską kolację, pora wrócić do projektu trasy kablowej. CC: ENERGEKS 2026

6. Błąd szósty: uziemienie traktowane jako formalność

Uziemienie jest jednym z tych tematów, przy których nie warto być kreatywnym w złym sensie.

Źle zaprojektowane uziemienie i połączenia wyrównawcze mogą powodować problemy z bezpieczeństwem, działaniem zabezpieczeń, przepięciami, zakłóceniami elektromagnetycznymi i niezawodnością całej instalacji. A mimo to w wielu projektach temat bywa potraktowany jak ostatni punkt listy: „uziemić zgodnie z normą”.

Tylko że transformator nie czyta takich skrótów myślowych. On pracuje w konkretnym układzie sieciowym, z konkretną impedancją zwarciową, konkretnym punktem neutralnym, konkretną rozdzielnicą, konkretnymi warunkami zwarcia i konkretną ochroną przeciwporażeniową.

IEC 61936 1:2021 dotyczy projektowania i wykonywania instalacji elektroenergetycznych powyżej 1 kV prądu przemiennego oraz wskazuje wymagania mające zapewnić bezpieczeństwo i właściwe działanie instalacji zgodnie z przeznaczeniem. To dobry przykład myślenia systemowego: transformator nie jest samotną wyspą, tylko elementem instalacji, która ma zachować się przewidywalnie także w stanach zakłóceniowych.

Niewinny błąd polega na tym, że projekt pokazuje punkt uziemienia, ale nie pokazuje pełnej logiki połączeń. Nie analizuje przepływu prądów zwarciowych. Nie uwzględnia kompatybilności z ochroną przepięciową. Nie przewiduje jakości połączeń wyrównawczych między obudową transformatora, rozdzielnicami, konstrukcjami, kanałami i szyną uziemiającą.

Dobre uziemienie nie jest kreską na schemacie. Jest zachowaniem instalacji w najgorszym możliwym momencie.

7. Błąd siódmy: ochrona przeciwpożarowa dopisana po wyborze lokalizacji

Przy transformatorach olejowych temat ochrony przeciwpożarowej i środowiskowej musi wejść do projektu wcześnie.

Nie wtedy, gdy budynek już stoi, odległości są zamrożone, a inwestor pyta, czy „da się to jakoś rozwiązać”.

Olej transformatorowy pełni funkcję izolacyjną i chłodzącą, ale w klasycznych rozwiązaniach mineralnych może być materiałem palnym.

Tansformatory olejowe są istotnym elementem infrastruktury elektrycznej, a olej stosowany w takich urządzeniach może stanowić zagrożenie pożarowe, dlatego wymagają przemyślanej ochrony.

Niewinny błąd brzmi: „transformator postawimy tutaj, bo tu jest najbliżej rozdzielni”.

Najbliżej nie zawsze znaczy najlepiej.

Lokalizacja transformatora powinna uwzględniać odległości od budynków, przegród, dróg ewakuacyjnych, innych urządzeń, magazynów materiałów, instalacji pomocniczych i infrastruktury krytycznej. Dla transformatorów olejowych dochodzi retencja oleju oraz możliwość zatrzymania zanieczyszczeń w razie wycieku.

IEEE Std 980 (via: studylib.net) jest przewodnikiem dotyczącym ograniczania i kontroli wycieków oleju w stacjach, a jego cel obejmuje projektowanie rozwiązań, które pomagają zatrzymać olej i ograniczyć skutki środowiskowe.

To jest szczególnie ważne przy farmach fotowoltaicznych, magazynach energii, zakładach przemysłowych i stacjach, gdzie jeden transformator nie jest tylko urządzeniem, ale węzłem całego procesu. Pożar lub wyciek nie oznacza wtedy wyłącznie naprawy jednego elementu. Może oznaczać przestój, procedury środowiskowe, utratę produkcji, opóźnienia i trudne rozmowy z ubezpieczycielem.

Dobra lokalizacja transformatora nie jest wyborem najkrótszej trasy kablowej. Jest wyborem najbezpieczniejszej architektury pracy.

8. Błąd ósmy: hałas i wibracje zostawione „na później”

Transformator buczy. To normalne.

Problem zaczyna się wtedy, gdy projekt zakłada, że „normalne” oznacza „nieważne”.

Hałas i wibracje potrafią przenosić się przez konstrukcję budynku, kanały kablowe, sztywne połączenia i powierzchnie odbijające dźwięk. W efekcie transformator, który sam w sobie spełnia wymagania, może po montażu stać się źródłem uciążliwości, bo otoczenie działa jak pudło rezonansowe.

Lokalizacja transformatora wpływa na poziom odczuwanego dźwięku, a montaż w narożniku, wąskim korytarzu lub przy gładkich powierzchniach może powodować odbicie i wzmocnienie hałasu. Zalecane są także działania ograniczające przenoszenie drgań, na przykład odpowiednie podkładki izolacyjne, elastyczne prowadzenie przewodów i solidne mocowanie paneli obudowy.

Niewinny błąd: „postawimy go w rogu, będzie mniej przeszkadzał”.

Czasami właśnie w rogu przeszkadza bardziej.

Jeśli transformator znajduje się blisko biur, pomieszczeń kontroli, mieszkań, granicy działki lub miejsc pracy ludzi, temat akustyki powinien pojawić się przed montażem. I nie chodzi o dramatyzowanie. Chodzi o szacunek dla komfortu użytkowników oraz o uniknięcie kosztownych poprawek, które później przypominają leczenie bólu zęba przez zmianę krzesła.

Hałas projektuje się przestrzenią. Drgania projektuje się detalem. A spokój eksploatacyjny projektuje się wcześniej, nie po pierwszej skardze.

9. Błąd dziewiąty: zabezpieczenia dobrane osobno, bez koordynacji z całą instalacją

Transformator jest cierpliwy, ale nie jest samotny.

Współpracuje z rozdzielnicą SN, rozdzielnicą nn, zabezpieczeniami, ogranicznikami przepięć, układem pomiarowym, automatyką, odbiorami i charakterem obciążenia.

Błąd projektowy wygląda niewinnie, gdy każdy element „sam w sobie” jest poprawny. Zabezpieczenie jest dobrane. Przekładniki są dobrane. Kable są dobrane. Rozdzielnica jest dobrana. Tylko potem okazuje się, że razem nie grają jak orkiestra, lecz jak pięć osób strojących instrumenty w windzie.

Koordynacja zabezpieczeń powinna uwzględniać prądy zwarciowe, prąd załączeniowy transformatora, selektywność, dopuszczalne przeciążenia, charakter odbiorów, obecność falowników, magazynów energii, kompensacji mocy biernej, układów automatyki i wymogi operatora sieci. W nowoczesnych instalacjach z fotowoltaiką, ładowarkami pojazdów elektrycznych i magazynami energii obciążenie nie jest już prostą historią o silniku i oświetleniu. To dynamiczny ekosystem.

To właśnie jest sedno: instalacja transformatora nie kończy się na transformatorze.

Jeżeli zabezpieczenia są zaprojektowane bez rozmowy z całą instalacją, mogą działać zbyt nerwowo, zbyt późno albo nie tam, gdzie powinny. A wtedy nawet bardzo dobry transformator zostaje wciągnięty w problemy, których nie stworzył.

10. Błąd dziesiąty: brak scenariusza odbioru i rozruchu już na etapie projektu

Odbiór techniczny nie powinien być finałem pełnym niespodzianek.

Powinien być potwierdzeniem tego, co projekt przewidział od początku.

Niewinny błąd: dokumentacja zakłada montaż, ale nie zakłada porządnego rozruchu. Nie ma jasnej listy pomiarów. Nie ma miejsca na dostęp do punktów kontrolnych. Nie przewidziano kolejności czynności. Nie wiadomo, kto odpowiada za sprawdzenie nastaw, kto za próby, kto za dokumentację powykonawczą, kto za zgodność z DTR, a kto za decyzję o załączeniu.

Eaton w materiale dotyczącym dobrych praktyk dla transformatorów suchych wskazuje, że nowe transformatory powinny być sprawdzane przy odbiorze pod kątem uszkodzeń transportowych, a przed załączeniem należy między innymi zweryfikować urządzenia pomocnicze, wybór zaczepów, połączenia przekładni oraz dokręcenie i odstępy połączeń elektrycznych.

To brzmi prosto. I właśnie dlatego bywa pomijane.

Rozruch transformatora nie jest przecięciem wstęgi. To moment, w którym projekt, dostawa, montaż, pomiary, zabezpieczenia i eksploatacja spotykają się w jednym punkcie. Jeżeli wcześniej każdy pracował w osobnym silosie, rozruch to pokaże.

W dobrym projekcie już na etapie dokumentacji wiadomo, jakie pomiary będą potrzebne, jakie warunki muszą być spełnione, jakie protokoły powstaną i które elementy trzeba sprawdzić przed podaniem napięcia. Dzięki temu uruchomienie jest spokojnym procesem, a nie technicznym escape roomem z zegarem w tle.

11. Błąd jedenasty: brak myślenia o przyszłej rozbudowie

Najtańszy moment na przewidzenie rozbudowy jest przed budową.

Potem każdy dodatkowy metr, każdy przepust, każda rezerwa miejsca i każda zmiana trasy kablowej zaczyna kosztować więcej, bo wchodzi w kolizję z działającą infrastrukturą.

W projektach transformatorowych ten błąd pojawia się często. Dzisiaj wystarczy jeden transformator. Dzisiaj wystarczy dana moc. Dzisiaj nie ma magazynu energii. Dzisiaj nie ma ładowarek. Dzisiaj farma fotowoltaiczna ma określony układ. Dzisiaj zakład działa na obecnym profilu obciążenia.

Ale energetyka zmienia się szybciej niż kiedyś. Przedsiębiorstwa elektryfikują procesy. Dochodzą stacje ładowania pojazdów elektrycznych. Rosną wymagania wobec jakości zasilania. Pojawiają się magazyny energii, falowniki, kompensacja, automatyka, monitoring i nowe modele pracy.

Niewinny błąd projektowy polega na tym, że instalacja jest zaprojektowana idealnie pod dziś, ale bez marginesu na jutro.

Nie zawsze chodzi o przewymiarowanie transformatora. Czasem chodzi o rezerwę miejsca, dodatkowy przepust, sensownie zaplanowany układ stacji, możliwość dołożenia aparatury, trasę kablową bez pułapek i architekturę, która nie zamyka inwestorowi drzwi.

Dobry projekt nie wróży przyszłości. On zostawia jej rozsądne miejsce.

Jak projektować instalację transformatora, żeby nie płacić dwa razy

Najlepsza strategia jest prosta, choć wymaga dyscypliny: projektować transformator jako część systemu, a nie jako urządzenie do ustawienia.

Na początku trzeba zebrać dane.

Moc, typ transformatora, straty, masa, wymiary, wymagania producenta, warunki środowiskowe, dostęp serwisowy, parametry zwarciowe, układ sieci, profil obciążenia, wymagania operatora, scenariusz rozbudowy i ograniczenia obiektu.

Potem trzeba sprawdzić geometrię.

Nie tylko gabaryt, ale dojście, otwieranie drzwi, trasy kablowe, promienie gięcia, kanały, przepusty, kratki, strefy serwisowe, dojście dźwigu lub sprzętu transportowego i możliwość wymiany urządzenia w przyszłości.

Następnie trzeba policzyć ciepło.

Transformator oddaje straty do otoczenia, więc wentylacja musi być dopasowana do realnych warunków. Nie może być ani symboliczna, ani przesadna. Powinna działać stabilnie, bez tworzenia problemów z kondensacją.

Kolejny krok to bezpieczeństwo.

Uziemienie, połączenia wyrównawcze, ochrona przeciwporażeniowa, zabezpieczenia, ochrona przeciwpożarowa, retencja oleju, drogi ewakuacyjne i dostęp dla służb nie mogą być dodatkiem na końcu.

Na koniec dokumentacja.

Instrukcje producenta, protokoły, pomiary, nastawy, schematy i dokumentacja powykonawcza powinny być tak przygotowane, żeby eksploatacja nie musiała zgadywać, co projektant miał na myśli.

Dobry projekt instalacji transformatora ma w sobie coś bardzo eleganckiego: nie krzyczy.

Po prostu działa.

Dobry projekt daje transformatorowi spokojnie pracować

Instalacja transformatora nie jest etapem, który zaczyna się w dniu dostawy.

Najbardziej niewinne błędy instalacyjne mają wspólną cechę: na początku oszczędzają kilka minut, a później potrafią zająć kilka tygodni. Dlatego warto odpowiednio wcześnie zestawić projekt z dokumentacją producenta, wymaganiami technicznymi, warunkami obiektu i planowanym sposobem eksploatacji.

Transformator naprawdę nie oczekuje luksusów.

Potrzebuje stabilnego podłoża, odpowiedniej ilości powietrza, dobrych połączeń, przemyślanej ochrony oraz odrobiny szacunku dla fizyki. W zamian może niezawodnie wykonywać swoją pracę przez długie lata.

Dziękujemy, że dotarliście z nami do końca.

Setki sprzedanych transformatorów i udział w projektach zasilających polską infrastrukturę energetyczną potwierdzają, że dobre rozwiązania zaczynają się od właściwego doboru i technicznego partnerstwa.

Poznajcie transformatory Energeks, sprawdźcie jednostki dostępne w magazynie oraz dołączcie Energeks na LinkedIn, gdzie dzielimy się techniczną wiedzą, realizacjami i tym, czym aktualnie żyje energetyka!

Referencje:

1. Schneider Electric, Electrical Installation Guide (Schneider Electric)

2. Eaton, Best practices for the installation and inspection of dry type distribution and power transformers . (Eaton)

3. NFPA, Transformer Fire Protection (nfpa.org)

Upał topi ludzi. Burza testuje transformatory.

I robi to w mikrosekundach.

Sezon upałów ma własną fizykę. Powietrze stoi, asfalt mięknie, a my wszyscy powoli zmieniamy stan skupienia. Człowiek zaczyna traktować cień jak nieruchomość premium, natomiast każde otwarcie lodówki brzmi jak decyzja strategiczna.

I wtedy przychodzi burza.

Przez chwilę daje wytchnienie. Temperatura spada, wiatr rusza, powietrze odzyskuje sens. Tyle że dla sieci elektroenergetycznej ta sama burza nie jest przyjemną przerwą w upale. Jest testem, którego wynik może rozstrzygnąć się w czasie krótszym niż mrugnięcie oka. Dużo krótszym.

0,000001 sekundy. Tyle trwa jedna mikrosekunda.

Właśnie w tej skali rozwija się czoło udaru piorunowego. Czy transformator ma szansę go przetrwać? Tak, pod warunkiem że właściwe decyzje zapadły, zanim na niebie pojawił się pierwszy błysk.

Przepięcie docierające do transformatora rozwija się w mikrosekundach. Operator nie zdąży zareagować. Sterownik nie zwoła narady. Transformator nie ma też chwili, żeby „przygotować” izolację. O wyniku decydują rozwiązania wybrane wcześniej: koordynacja izolacji, typ i parametry ogranicznika przepięć, jego lokalizacja, długość połączeń oraz jakość całej drogi odprowadzenia prądu udarowego.

To dlatego ochrona odgromowa transformatora jest dobrym tematem właśnie teraz. Nie dlatego, że burza jest widowiskowa, lecz dlatego, że przypomina prostą zasadę energetyki: najważniejsze zabezpieczenia wykonują swoją pracę wtedy, gdy nikt nie ma już czasu na decyzję.

Co naprawdę zagraża transformatorowi podczas burzy?

Piorun nie musi trafić bezpośrednio w transformator, aby wywołać groźne przepięcie. Udar może wejść do układu kilkoma drogami.

Bezpośrednie wyładowanie w linię napowietrzną wprowadza do niej prąd o bardzo dużej wartości i stromej zmianie w czasie. Uderzenie w pobliżu linii może natomiast indukować napięcie w przewodach. Kolejna możliwość to wyładowanie w konstrukcję, instalację odgromową lub grunt, które powoduje gwałtowną zmianę potencjału układu uziemiającego. Fala przepięciowa może również dotrzeć z dalszej części sieci, przemieszczając się wzdłuż przewodów i kabli.

Transformator widzi więc nie tyle sam błysk na niebie, ile falę napięciową pojawiającą się na jego zaciskach.

Jeżeli wartość i stromość tej fali przekroczą zdolność izolacji do wytrzymania naprężenia elektrycznego, może dojść do przeskoku na przepuście, przebicia izolacji głównej lub uszkodzenia izolacji międzyzwojowej. Nie każde zdarzenie kończy się natychmiastowym zwarciem. Czasem impuls zostawia po sobie osłabienie, lokalne uszkodzenie albo początek procesu degradacji, który ujawni się później.

Właśnie dlatego brak awarii bezpośrednio po burzy nie jest automatycznie dowodem, że układ ochronny zadziałał idealnie. Izolacja potrafi zapamiętać elektryczny stres, choć nie prowadzi dziennika zdarzeń.

Dlaczego mówimy o mikrosekundach?

W technice wysokich napięć odporność urządzeń na przepięcia atmosferyczne ocenia się między innymi przy użyciu znormalizowanego udaru napięciowego. Oznaczenie 1,2/50 µs opisuje przebieg, którego umowny czas narastania wynosi 1,2 mikrosekundy, a czas do spadku wartości do połowy wynosi 50 mikrosekund.

To model badawczy, nie portret każdego pioruna wykonany z dokładnością fotograficzną. Pozwala jednak porównywać wytrzymałość izolacji urządzeń i budować spójne zasady koordynacji izolacji.

Jedna mikrosekunda to jedna milionowa część sekundy. W czasie 1,2 mikrosekundy fala elektromagnetyczna może przebyć setki metrów, zależnie od środowiska propagacji. Z punktu widzenia człowieka nie wydarzyło się jeszcze nic. Z punktu widzenia transformatora napięcie zdążyło już osiągnąć poziom, który może rozstrzygnąć o stanie jego izolacji.

Stromość impulsu jest równie ważna jak jego wartość szczytowa. Dla szybkozmiennych prądów każdy fragment przewodu ma indukcyjność. Napięcie na takim połączeniu można opisać zależnością:

UL = L × (zmiana prądu / zmiana czasu)

Im szybciej rośnie prąd oraz im większa jest indukcyjność połączenia, tym większy dodatkowy spadek napięcia. To napięcie może dodać się do napięcia resztkowego ogranicznika i pojawić się na zaciskach chronionego urządzenia.

Przykład ma charakter ilustracyjny. Jeżeli połączenie ma indukcyjność około 1 µH, a prąd udarowy zmienia się z szybkością 10 kA/µs, samo połączenie może wnieść około 10 kV. Nie oznacza to, że każdy metr przewodu zawsze „kosztuje” dokładnie 10 kV. Pokazuje jednak skalę zjawiska i wyjaśnia, dlaczego w ochronie przepięciowej krótka droga jest parametrem elektrycznym, a nie estetyczną preferencją montera.

Czy piorunochron chroni transformator?

Tak, ale nie samodzielnie i nie przed każdym scenariuszem.

Zewnętrzny system ochrony odgromowej ma przejąć bezpośrednie wyładowanie w chroniony obiekt, poprowadzić prąd wyznaczoną drogą i rozproszyć go w ziemi. Ogranicza w ten sposób ryzyko uszkodzeń fizycznych konstrukcji oraz zagrożenia dla ludzi. Zakres tej ochrony opisuje seria IEC 62305.

Ogranicznik przepięć pracuje w innym miejscu problemu. Jego zadaniem jest ograniczenie przepięcia na urządzeniu oraz skierowanie prądu udarowego do układu uziemiającego. W sieci średniego napięcia chroni między innymi transformatory, przepusty i aparaturę rozdzielczą przed przepięciami atmosferycznymi oraz łączeniowymi.

Koordynacja izolacji łączy oba światy z samym transformatorem. Polega na takim dobraniu wytrzymałości izolacji, poziomu ochrony ograniczników i konfiguracji układu, aby naprężenie docierające do urządzenia pozostawało poniżej jego przyjętego poziomu wytrzymywanego, z odpowiednim marginesem.

Można więc zbudować poprawną instalację odgromową obiektu, a jednocześnie pozostawić transformator z niewystarczającą ochroną przed falą docierającą przewodem. Można też wybrać dobry ogranicznik, a osłabić jego skuteczność zbyt długimi połączeniami. Ochrona działa jako system. Logo na jednym elemencie nie zastąpi fizyki całej trasy udaru.

Jak działają odgromniki, czyli ograniczniki przepięć z tlenków metali?

W nowoczesnych sieciach prądu przemiennego powszechnie stosuje się beziskiernikowe ograniczniki przepięć z rezystorami z tlenków metali. Ich wymagania określa IEC 60099-4 dla systemów o najwyższym napięciu urządzenia powyżej 1 kV.

W codziennym języku często nazywa się je odgromnikami. Branżowo precyzyjniejszym określeniem jest ogranicznik przepięć, ponieważ urządzenie nie łapie pioruna jak rękawica baseballowa. Ogranicza napięcie i tworzy kontrolowaną drogę dla prądu udarowego. Niby drobna różnica językowa, ale za nią stoi cała zasada działania.

Sercem ogranicznika są nieliniowe bloki, najczęściej bazujące na tlenku cynku. W normalnych warunkach ogranicznik ma bardzo dużą rezystancję i przewodzi jedynie mały prąd upływu. Kiedy napięcie gwałtownie rośnie, jego charakterystyka zmienia się bardzo silnie. Ogranicznik zaczyna przewodzić prąd udarowy, kierując go do uziemienia i ograniczając napięcie na chronionym urządzeniu.

Po ustąpieniu przepięcia wraca do stanu o wysokiej rezystancji. Nie „połyka” całego pioruna i nie sprawia, że napięcie znika. Ogranicza je do określonego poziomu, nazywanego napięciem resztkowym lub poziomem ochrony, a część energii przyjmuje i rozprasza.

Cały proces obejmuje pojawienie się przepięcia, szybki wzrost przewodności ogranicznika, odpływ prądu udarowego i powrót aparatu do stanu o wysokiej rezystancji. Aby rzeczywiście chronił transformator, napięcie resztkowe wraz z dodatkowymi spadkami na połączeniach musi pozostać bezpiecznie poniżej wytrzymałości udarowej izolacji.

ZnO, iskiernik czy rozwiązanie specjalne?

Na rynku i w starszych instalacjach można spotkać różne konstrukcje. Nie wszystkie należy wrzucać do tej samej szuflady.

Współczesnym standardem dla ochrony transformatorów są beziskiernikowe ograniczniki z blokami ZnO. Reagują dzięki silnie nieliniowej charakterystyce materiału i mogą przyjmować kolejne udary w granicach swojej deklarowanej zdolności.

Starsze konstrukcje iskiernikowe, często z rezystorami z węglika krzemu, nadal pracują w części obiektów. Przy modernizacji zwykle rozważa się ZnO, lecz wymiana „jeden do jednego” bez sprawdzenia parametrów sieci i koordynacji izolacji nie jest dobrym skrótem.

Istnieją też rozwiązania specjalne, na przykład ograniczniki z zewnętrznym iskiernikiem stosowane na liniach oraz konstrukcje do GIS. O ich zastosowaniu decyduje funkcja, układ izolacyjny i analiza przepięć, nie katalogowy ranking mocy.

Najskuteczniejszy nie oznacza więc najbardziej imponującego w katalogu. Oznacza właściwie dobrany do napięcia, sposobu uziemienia sieci, spodziewanej energii, poziomu LI transformatora i warunków środowiskowych.

Koordynacja izolacji: najważniejsza rozmowa między transformatorem a ogranicznikiem

Norma IEC 60076-3 określa wymagania izolacyjne, próby dielektryczne i minimalne poziomy prób dla transformatorów. Seria IEC 60071 porządkuje zasady koordynacji izolacji dla urządzeń i instalacji powyżej 1 kV.

W praktyce projektowej trzeba zestawić co najmniej dwa poziomy:

• znamionowy poziom wytrzymywanego udaru piorunowego transformatora, często określany skrótem LI

• poziom ochrony zapewniany przez ogranicznik w konkretnych warunkach prądu i kształtu udaru

Pomiędzy nimi powinien pozostać margines uwzględniający niepewności, konfigurację instalacji, odległość od transformatora, indukcyjność przewodów, zjawiska falowe oraz rzeczywiste warunki pracy.

Nie wystarczy sprawdzić, czy liczba z karty ogranicznika jest niższa od liczby z dokumentacji transformatora. Napięcie widziane przez izolację może być wyższe od samego napięcia resztkowego. Dochodzą spadki indukcyjne i efekt odległości od urządzenia.

Najkrótsza wersja tej zasady brzmi: ogranicznik nie chroni katalogu transformatora. Chroni konkretny transformator w konkretnej instalacji.

Jak dobrać ogranicznik przepięć do transformatora?

Dobór zaczyna się od danych systemu, nie od jednego napięcia nadrukowanego na obudowie.

✅ Napięcie trwałej pracy

Wartość Uc, czyli dopuszczalne napięcie trwałej pracy, musi odpowiadać najwyższemu napięciu, które może długotrwale występować na ograniczniku. Znaczenie ma sposób uziemienia punktu neutralnego oraz wzrost napięcia zdrowych faz podczas zwarcia doziemnego.

Zbyt niskie Uc może narazić ogranicznik na przeciążenie przy przepięciu dorywczym. Zbyt wysokie Uc zwykle oznacza wyższy poziom ochrony, co może zmniejszyć margines dla izolacji transformatora.

✅Napięcie znamionowe i odporność na przepięcia dorywcze

Parametry Ur oraz TOV trzeba ocenić wraz z czasem trwania możliwego przepięcia. Ogranicznik musi przeżyć realny scenariusz zwarcia lub innego zakłócenia w danej sieci, a nie tylko nominalny punkt pracy.

✅Poziom ochrony

Napięcie resztkowe należy porównać z poziomem wytrzymywanego udaru transformatora. Trzeba przy tym doliczyć wpływ połączeń i lokalizacji. Niska wartość w tabeli jest użyteczna dopiero wtedy, gdy instalacja pozwala ją wykorzystać.

✅Zdolność do przyjęcia energii i ładunku

Ekspozycja zależy od konfiguracji sieci. Inne wymagania może mieć stacja zasilana długą linią napowietrzną w obszarze o dużej aktywności burzowej, a inne urządzenie pracujące w układzie kablowym. Znaczenie mają także przepięcia łączeniowe, powtarzalność udarów i charakter chronionego obiektu.

✅Warunki środowiskowe i mechaniczne

Wysokość nad poziomem morza, zabrudzenie, promieniowanie UV, temperatura, wilgotność i obciążenia mechaniczne wpływają na dobór wykonania. Wybór obudowy silikonowej lub porcelanowej powinien wynikać z warunków projektu.

✅Zachowanie w razie uszkodzenia

Trzeba uwzględnić klasę zwarciową, sposób bezpiecznego rozszczelnienia lub odłączenia oraz ryzyko dla ludzi i sąsiednich urządzeń. Ochrona transformatora nie może tworzyć nowego problemu w chwili, gdy sam ogranicznik dojdzie do końca swojej zdolności eksploatacyjnej.

Dlaczego miejsce montażu jest równie ważne jak dobór?

Najlepszy ogranicznik ustawiony zbyt daleko od transformatora może zapewnić słabszą ochronę niż poprawnie dobrany aparat zamontowany przy chronionym zacisku.

Decydują trzy zasady:

• możliwie mała odległość między ogranicznikiem a przepustem transformatora

• krótkie, proste połączenia po stronie fazowej i uziemiającej

• unikanie pętli, ostrych zmian kierunku oraz niepotrzebnych odcinków przewodu

W czasie przepływu prądu udarowego znaczenie ma impedancja całej trasy, nie tylko rezystancja uziemienia zmierzona przy częstotliwości sieciowej lub metodą właściwą dla warunków statycznych. Szybki impuls „widzi” indukcyjność przewodów, geometrię układu i wzajemne położenie połączeń.

Dlatego przewód o większym przekroju nie naprawia automatycznie problemu nadmiernej długości. Przekrój pozostaje ważny ze względów cieplnych, mechanicznych i zwarciowych, ale przy bardzo stromym udarze geometria trasy potrafi zadecydować o napięciu indukowanym.

Właśnie w tym miejscu teoria spotyka się z detalem wykonawczym. Dodatkowy metr przewodu może wyglądać niewinnie. Dla impulsu mierzonego w mikrosekundach jest pełnoprawnym elementem obwodu.

Uziemienie: gdzie naprawdę ma popłynąć energia?

Ogranicznik przepięć nie usuwa energii z układu. Zapewnia jej kontrolowaną drogę. Jeżeli ta droga ma dużą impedancję udarową albo jest poprowadzona w sposób tworzący znaczne różnice potencjałów, napięcie na chronionym urządzeniu może nadal osiągnąć niebezpieczny poziom.

Skuteczny układ wymaga ciągłości połączeń, prawidłowego połączenia kadzi transformatora, konstrukcji, ekranów kabli i pozostałych elementów objętych projektem uziemienia. Ważne jest też wyrównanie potencjałów. Podczas wyładowania potencjał lokalnego uziomu może gwałtownie wzrosnąć. Celem nie jest magiczne utrzymanie całej stacji na potencjale idealnego zera, lecz ograniczenie niebezpiecznych różnic potencjałów oraz zapewnienie przewidywalnej drogi prądu.

Sama wartość rezystancji uziemienia nie opowiada całej historii. Potrzebne są również właściwa geometria, połączenia o odpowiedniej trwałości, kontrola korozji i zgodność z projektem ochrony odgromowej oraz wymaganiami sieciowymi.

Uziemienie jest trochę jak droga ewakuacyjna. Informacja, że istnieje, to za mało.

Musi prowadzić tam, gdzie powinna, być drożna i działać dokładnie wtedy, gdy robi się tłoczno.

Czy linia kablowa usuwa ryzyko przepięć atmosferycznych?

Nie. Zmienia profil ryzyka, ale go nie zeruje.

Kabel jest mniej narażony na bezpośrednie uderzenie niż linia napowietrzna. Fala może jednak wejść w punkcie przejścia z linii, powstać wskutek wzrostu potencjału ziemi albo dotrzeć z innej części sieci. Odbicia na granicach różnych impedancji również zmieniają napięcie. Dlatego analizuje się zakończenia, długość kabla, ekrany, uziemienie i miejsca ograniczania przepięć. Kabel pod ziemią nie otrzymuje immunitetu od burzy.

Czy wystarczy zabezpieczyć stronę SN?

Ogranicznik po stronie SN chroni transformator przed falą przychodzącą z tej sieci, ale impuls może przenosić się między uzwojeniami. Po stronie niskiego napięcia pracują dziś sterowniki, falowniki, pomiary, komunikacja i automatyka. Dlatego ochrona powinna być warstwowa: obejmować SN, skoordynowane SPD po stronie nn, obwody pomocnicze i sygnałowe oraz wyrównanie potencjałów. Ochrona transformatora i elektroniki to powiązane, lecz nieidentyczne zadania.

7 błędów w ochronie odgromowej transformatora

Źle dobrany ogranicznik jest trochę jak solidne drzwi zamontowane obok wejścia.

Wygląda profesjonalnie, tylko piorun nie ma obowiązku z nich korzystać.

❌Pierwszym błędem jest dobór wyłącznie według napięcia znamionowego sieci.

Pominięcie uziemienia punktu neutralnego, czasu zwarcia doziemnego i TOV może dać błędną wartość Uc. Zbyt niska naraża aparat na przeciążenie, a zbyt wysoka może pogorszyć poziom ochrony.

❌Drugim jest montaż daleko od przepustu.

W udarze nie ma „tylko kawałka przewodu”. Każdy odcinek wnosi indukcyjność.

❌Trzecim jest prowadzenie długich, zapętlonych połączeń do uziemienia.

Ładnie ułożony przewód nie zawsze oznacza dobrą drogę udarową.

❌Czwartym jest traktowanie rezystancji uziemienia jako jedynej miary jakości ochrony.

Wynik pomiaru jest ważny, ale nie zastępuje oceny ciągłości, geometrii i impedancji dla szybkich przebiegów.

❌Piątym jest brak koordynacji z poziomem izolacji transformatora.

Ogranicznik nie może być wybierany w oderwaniu od LI, przepustów, kabli i aparatury rozdzielczej.

❌ Szóstym jest pomijanie strony niskiego napięcia i obwodów pomocniczych. Udar zwykle nie czyta zakresu dostawy.

❌Siódmym jest założenie, że ogranicznik jest bezterminowy.

Wielokrotne udary, zawilgocenie, uszkodzenia i pogorszenie połączeń mogą zmienić jego stan.

Nie oznacza to wymiany po każdej burzy, lecz regularną kontrolę zamiast życzeniowego „przecież jeszcze wygląda dobrze”.

Piorun kontra budżet: dlaczego ochrona zwyczajnie się opłaca?

Cena ogranicznika i poprawnego montażu jest łatwa do zauważenia w kosztorysie. Cena awarii transformatora ma znacznie więcej pozycji i część z nich pojawia się dopiero wtedy, gdy urządzenie przestaje pracować.

Do rachunku mogą wejść diagnostyka, transport ciężkiego urządzenia, praca serwisu, wynajem sprzętu, naprawa albo wymiana transformatora, działania awaryjne i utrata ciągłości zasilania. W zakładzie produkcyjnym dochodzi koszt zatrzymanego procesu. W obiekcie infrastrukturalnym znaczenie ma dostępność usługi. Na farmie fotowoltaicznej każda godzina postoju może oznaczać energię, której nie da się już wyprodukować później.

W zależności od mocy transformatora i skutków przestoju całkowity koszt zdarzenia może szybko osiągnąć dziesiątki lub setki tysięcy złotych, a przy dużych jednostkach znacznie więcej. Nie warto jednak obiecywać, że dowolny odgromnik rozwiąże ten problem. Oszczędność powstaje dopiero wtedy, gdy aparat jest częścią poprawnie skoordynowanego systemu.

Inwestycja obejmuje więc nie tylko zakup urządzenia. Obejmuje dobór, właściwe umiejscowienie, krótkie połączenia, skuteczne uziemienie, ochronę kolejnych poziomów i późniejszą kontrolę. To mniej efektowne niż film z błyskawicą w zwolnionym tempie. Za to zdecydowanie lepiej wygląda w raporcie z dostępności instalacji.

Jak kontrolować ochronę po uruchomieniu stacji?

Ochrona przepięciowa wymaga przeglądów dostosowanych do typu urządzeń, zaleceń producenta i znaczenia obiektu.

Podczas kontroli warto uwzględnić:

• stan obudowy ogranicznika, zabrudzenia, ślady wyładowań i uszkodzenia mechaniczne

• jakość zacisków, połączeń fazowych i uziemiających

• ciągłość połączeń wyrównawczych oraz stan uziemienia

• wskazania liczników zadziałań, jeśli zostały zastosowane

• trend prądu upływu lub jego składowej rezystancyjnej w instalacjach wyposażonych w monitoring

• zgodność konfiguracji stacji z projektem po modernizacjach

Licznik udarów informuje o zdarzeniach, ale nie diagnozuje ogranicznika. Monitoring prądu upływu też wymaga interpretacji. Największą wartość daje trend i porównanie z kryteriami producenta. Po silnej burzy lub zadziałaniu zabezpieczeń warto przeprowadzić kontrolę ukierunkowaną, opartą na stanie urządzenia i historii narażeń.

Dobre zabezpieczenie nie walczy z burzą. Zarządza jej skutkami

Nie zatrzymamy wyładowań atmosferycznych i raczej nie przekonamy lipca, żeby obniżył temperaturę z szacunku dla infrastruktury. Możemy jednak zdecydować, jak energia udaru przejdzie przez stację i jakie napięcie zobaczy izolacja transformatora.

Skuteczna ochrona powstaje wtedy, gdy transformator, ogranicznik, połączenia, uziemienie i pozostałe poziomy zabezpieczeń są traktowane jako jeden układ. Ogranicznik musi mieć parametry właściwe dla sieci. Powinien znaleźć się blisko chronionego zacisku. Droga prądu musi być krótka i świadomie zaprojektowana. Poziom ochrony powinien zachować odpowiedni margines względem wytrzymałości izolacji.

To dużo zależności jak na zdarzenie, które trwa kilkadziesiąt mikrosekund.

Właśnie dlatego warto rozstrzygnąć je spokojnie na etapie projektu, zanim nad stacją pojawi się pierwsza letnia burza. Jeżeli dobierasz transformator, stację transformatorową lub układ ochrony przepięciowej, zestawmy parametry urządzeń i konfigurację sieci jako całość. Dobre pytania zadane dzisiaj mogą wykonać bardzo konkretną pracę podczas następnego błysku.

Energia zasługuje na dobrą drogę

Nie zatrzymamy burzy. Nie poprosimy wyładowania, żeby poczekało na zakończenie przeglądu, i raczej nie przekonamy sierpnia, żeby obniżył temperaturę z szacunku dla infrastruktury. Możemy jednak zdecydować, co wydarzy się w chwili, gdy fala przepięciowa dotrze do stacji.

Możemy dać jej krótką, przewidywalną drogę do ziemi. Możemy dobrać poziom ochrony do rzeczywistej wytrzymałości izolacji. Możemy spojrzeć na transformator, ogranicznik, przepusty, przewody, kable i uziemienie jak na jeden układ, a nie siedem osobnych pozycji w zamówieniu.

I to jest dobra wiadomość. W energetyce nie na wszystko mamy wpływ, ale na jakość decyzji projektowych mamy wpływ ogromny.

Dziękujemy, że poświęciliście czas na wejście z nami w świat mikrosekund. Wiemy, że ochrona przepięciowa nie brzmi tak spektakularnie jak sam piorun. W praktyce to właśnie ona pozwala, aby po błysku transformator nadal robił swoje: bez dramatu, bez przestoju i bez kosztownej improwizacji.

Jeżeli dobieracie transformator do nowej stacji, modernizujecie istniejący układ albo chcecie zweryfikować parametry przed złożeniem zapytania, zobaczcie transformatory olejowe i żywiczne w ofercie Energeks. Warto zacząć rozmowę nie tylko od mocy w kVA, lecz także od napięć, poziomu LI, sposobu pracy sieci, warunków środowiskowych i całej koncepcji ochrony.

Macie projekt, w którym ogranicznik, kabel i transformator muszą wreszcie zacząć ze sobą rozmawiać? Skontaktujcie się z zespołem Energeks. Przyjrzymy się danym, uporządkujemy pytania techniczne i poszukamy rozwiązania dopasowanego do rzeczywistej instalacji.

A jeśli lubicie energetykę opowiedzianą konkretnie, z techniką, doświadczeniem i odrobiną humoru, obserwujcie Energeks na LinkedIn. Dzielimy się tam wiedzą o transformatorach, stacjach, OZE i wszystkim, co sprawia, że energia trafia dokładnie tam, gdzie jest potrzebna.

Dziękujemy za zaufanie, pytania i każdą techniczną rozmowę. To one pomagają tworzyć lepsze projekty.

Burza może mieć ostatni błysk.

Ale nie musi mieć ostatniego słowa.

Źródła:

1. IEC 60071-1:2019, Insulation co-ordination, definitions, principles and rules

2. IEC 60099-4:2014, Metal-oxide surge arresters without gaps for AC systems

3. IEC 60076-3:2013 with Amendment 1:2018, Power transformers, insulation levels and dielectric tests

4. IEC 62305-1:2024, Protection against lightning, general principles

5. Siemens Energy, High voltage surge arresters product guide

6. Hubbell Power Systems, The Importance of Lead Length for Arrester Applications

7. Hitachi Energy, Medium voltage surge arrester MWK
